Система отопления с тепловым насосом своими руками

 Все чаще люди, интересующиеся альтернативными источниками отопления, задаются вопросом — можно ли сделать систему отопления на основе теплового насоса своими руками? Форумы заполнены различными вариантами такого исполнения для различных типов тепловых насосов. Мы предлагаем таким умельцам набор для сборки системы отопления на основе теплового насоса воздух-вода своими руками.

Состав этого комплекта, исходя из принципа работы теплового насоса, следующий:

• — наружный блок теплового насоса Mitsubishi Electric;

• — бак-акумулятор;
• — паяный пластинчатый теплообменник с параметрами, подходящими под параметры внешнего блока;

• — циркуляционный насос;
• — реле протока для контроля циркуляции воды в системе ;

• — блок автоматики и управления, состоящий из: контроллера управления внешним блоком, циркуляционным насосом и дополнительным оборудованием; щита автоматики для контроля и управления дополнительным оборудованием.

Кроме этого, понадобятся медные трубы, различные фитинги, запорная и предохранительная арматура, термоизоляция.

Каждую из составляющих частей узлов системы для сборки теплового насоса своими руками вы можете приобрести у нас.

Подводные камни конструирования системы отопления на основе теплового насоса воздух-вода своими руками

1.  Параметры теплообменника, насоса и других узлов должны быть обязательно согласованы. Для этого необходимы расчеты, самостоятельный экспериментальный их подбор проблематичен. Оперируя понятиями «не тянет» и «работает, но неэффективно», очень сложно попасть в область оптимальных параметров.
2.  Отсутствие правильных термодинамических расчетов приводит к тому, что система имеет недостаточную мощность или неоправданно растут затраты на чрезмерно мощное оборудование. Чтобы подобрать систему с подходящей мощностью, следует учесть теплопотери здания, а также множество других характеристик. Поручать такие расчеты следует инженеру-проектировщику.
3.  В отопительных системах с тепловым насосом, где исчезновение напряжения может быть не обнаружено своевременно, также необходимо предусмотреть защиту от замораживания.
4.  Воздушно-водяным тепловым насосам необходимо обеспечить минимальный 10-минутный выбег в режиме оттаивания. Для этого нужно правильно подобрать буферный накопитель сетевой воды, а также предусмотреть возможность оттаивания в блоке управления

 Таким образом, реализация самого принципа работы системы отопления на основе теплового насоса и приобретение необходимого при этом оборудования не представляют трудностей. Однако согласование параметров отдельных частей, их увязка в единую систему может быть затруднительна даже для тех, кто уже имел дело с подобными устройствами. Ведь речь идет о проектировании и изготовлении технически сложного оборудования. Поэтому удачная (эффективная) работа самостоятельно изготовленного теплового насоса относится больше к области везения, чем точного инженерного расчета: никто не может дать гарантии, что такой аппарат будет хорошо функционировать с пятой, десятой или сотой попытки модернизации и радовать владельца длительным сроком эксплуатации, экономичностью работы и обеспечением требуемых параметров.

Тепловой насос своими руками рабочие варианты схемы на перелив

На просторах интернета в целом, и в YouTube в частности можно найти описание различных видов самодельных тепловых насосов. Не может не радовать, что несмотря на наличие промышленных высокоэффективных образцов, интерес людей к самостоятельной сборке тепловых насосов не угасает.

Возможно причина тому, наследие со времен Советского Союза воспитанное такими журналами как «Mоделист-конструктор», «Юный техник» и др. Возможно также высокие цены на тепловые насосы, отсутствие государственных субсидий и компенсаций затрат на внедрение экологичных энергосберегающих решений которые применяются для развития альтернативного отопления в Европе. Также, возможно причина к стремлению сделать тепловой насос своими руками,- это неточные подсчеты. Часто, когда человек увлеченно занимается сборкой теплового насоса, и несет небольшие расходы в больших количествах, он забывает отследить себестоимость сборки и подключения теплового насоса в целом под ключ. Реальность заключается в том, что при промышленной сборке в том виде, который задумывается воплотить в самоделке, себестоимость будет всегда дешевле, если не использовать бесплатные комплектующие, которые шли в мусорное ведро, но им дали вторую жизнь. Какова бы ни была мотивация человека (любознательность или материальная мотивация), собирающего тепловой насос своими руками в любом случае это хороший опыт, который влечет за собой развитие темы тепловых насосов в России в целом.

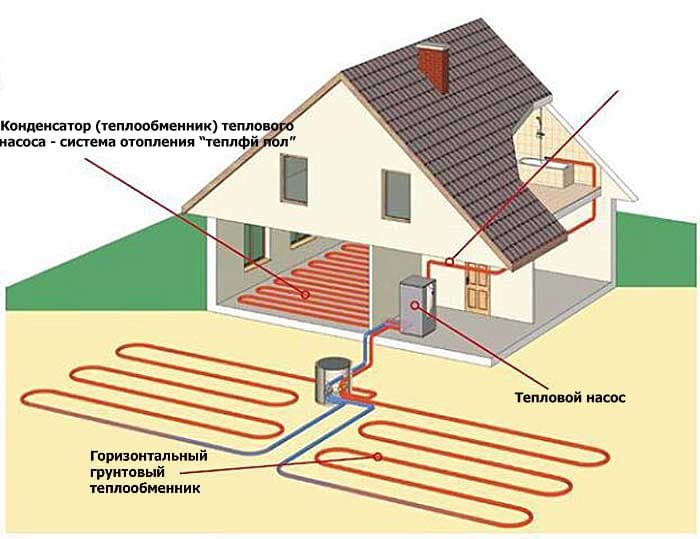

Одним из наиболее распространенных способов использование низкопотенциального тепла в самостоятельно изготовленных тепловых насосах. Это различные схемы на «перелив воды». Вода берется из скважины или водоемов или другого источника низкопотенциального тепла, и скачивается или переливается в другую емкость, при этом, с помощью установленного по пути ее движения теплообменника, в котором кипит фреон, отбирается тепло с низкой температурой, для его последующего преобразования в высокотемпературный нагрев (при помощи обратного холодильника т. е. теплового насоса). В этой схеме есть как свои плюсы так и минусы. Плюсом может служить то, что при наличии хорошего водоносного слоя и дебита скважины нет необходимости делать длинный геотермальный контур теплосборника, а можно обойтись лишь двумя скважинами, одну из которых в любом случае нужно делать для водоснабжения дома. Вторым плюсом схем на перелив является то, что при наличии хорошего дебита воды в скважинах мощность теплового насоса, установленного по этой схеме фактически не ограничена. Вода перемешивается в водоносном слое под землей и вступает в теплообмен с фактически неограниченным объемом грунта и воды. Там где нужно было бы перекопать многие кубометры грунта размещая горизонтальные теплосборники или пробурить также километровые вертикальные геотермальные зонды, там достаточно всего лишь 2-х труб для забора из слива воды соответственно. В целом на этом основные преимущества данной схемой заканчивается.

• Главным недостатком является надежность, которая прежде всего зависит от качества и физических свойств воды как теплоносителя. Если в схеме используются пластинчатые теплообменники, то они будут нуждаться в обязательном техническом обслуживании. На пластинах могут осаждаться загрязнения: известковый налет что будет блокировать теплосъем, увеличивать температурное сопротивление, уменьшать эффективность всего теплового насоса в целом и привести к его поломке. Кожухотрубные испарители или самодельные теплообменники конструкции типа «труба в трубе» более неприхотливые к загрязнениям и могут выдержать даже небольшое обмораживание. При сравнимый эффективности и мощности обходятся существенно дороже пластинчатых теплообменников.
• 2-й недостаток данной системы, это большие энергозатраты на перекачку воды. Безусловно вода является одной из самой теплоемкой жидкостью на Земле. Однако теплообмен с водой при низких температурах ограничен фазовым переходом воды в твердое состояние. А также аномалией воды (когда в твердом состоянии вода занимает больший объем, чем при жидком состоянии), что сопровождается разрывом труб и повреждением теплообменной аппаратуры. Для решения этих проблем нужно устанавливать дополнительные датчики протока, а также специальную защитную автоматику. Один куб/час прокаченной воды, остуженной на 1°С позволяет извлечь порядка 1,16кВт*час тепла.
• 3-е,- это меньшая экологичность по сравнению с другими альтернативными источниками низкопотенциальной энергии, это прежде всего в сравнении с ДХ-геотермальным контуром или гликолевым контуром с промежуточным теплоносителем в различных вариантах. Это связано с возможным загрязнением воды при соприкосновении с воздухом в открытых системах, после чего вода сливается под землю не фильтруясь через многометровый слой песка и грунта. Конечно можно сделать надежное оборудование исключающие все возможные загрязнения водоносного слоя. Однако есть риски все же остаются.

Самодельный тепловой насос показанный на видео берёт низкопотенциальное тепло подземных вод при помощи самодельного теплообменника «труба в трубе» длиной порядка 20 м. Тепловая мощность является сильно завышенной для места установки. Поэтому проверить, как будет работать этот тепловой насос при стопроцентной загруженной мощности в течение 3 дней или недели не было никакой возможности. Проверка работы данного теплового насоса проходила при температуре на улице близкой -30°С, но в доме был дополнительный источник нагрева (газовый котел).

Температура воды в скважине при столь низких температурах на улице была +8..+9°С градусов тепла. Циркуляционные насосы (второй был поставлен на всякий запасной случай) по 50 Вт потребления каждый. Две скважины в данном случае являются сообщающимися сосудами. Но вся система при таком решении должна находиться под вакуумом. Иначе вода «упадет» в скважину под собственным весом, что является недостатком такого рода решения, так как при потере вакуума исчезает проток и возникает риск замораживания и поломки системы. Более того под своим собственным весом равным около 10 метров водного столба, вода закипает и разрывается, соответственно применимо такое решение только в индивидуальных случаях, где воду можно поднимать поверхностными водяными насосами.

Комната порядка 40 квадратных метров площади, в которой установлен внутренний блок разогревалась до 30 градусов тепла в течение 30 минут. При работе теплового насоса в режиме кондиционирования июльской жаре 2011 года (около 30 градусов) комната остывала до 20 градусов менее чем за 30 минут…

лучших самодельных мини-сплит-тепловых насосов, которые охлаждают и нагревают 2023 – HVAC How To

• Какие самодельные мини-сплит-блоки обогревают и охлаждают?
• Насколько сложно установить мини-сплит своими руками?
• Какой лучший мини-сплит-тепловой насос своими руками?
• Наш выбор лучших мини-тепловых насосов DIY 2023
• Сравнительная таблица мини-тепловых насосов DIY
• Насколько большим должен быть самодельный мини-сплит (BTU)?

Сплит-мини-тепловые насосы — это один из лучших способов обогрева и охлаждения помещения, а при объединении в комплект они представляют собой идеальный вариант для самостоятельной сборки.

Мини-сплит-системы меньше, чем традиционные домашние кондиционеры, и хорошо работают во многих сценариях, от обогрева и охлаждения пристройки к дому до гаража.

Они стали очень популярны среди тех, кто занимается самоделкой, поскольку домовладелец может установить комплект, сэкономив при этом деньги.

Существует множество доступных мини-сплит-систем, которые может заказать и установить мастер, умеющий делать все своими руками.

Какие мини-сплит-системы своими руками нагревают и охлаждают?

Мини-сплит Тепловой насос могут обогревать зимой и охлаждать летом.

Обратите внимание на слова Тепловой насос .

Любой агрегат, являющийся тепловым насосом, имеет реверсивный клапан, который может переключаться с нагрева на охлаждение.

Принцип работы блока тот же, только откачка тепла или холодного воздуха в зависимости от режима, на который настроен блок.

Если вы ищете мини-сплит, который может нагревать или охлаждать, убедитесь, что он указан как Тепловой насос ед.

Часто задаваемый вопрос: « Могу ли я самостоятельно установить сплит-тепловой мини-насос? ”

Да; многие люди, занимающиеся домашними делами, установили мини-сплит. Конечно, если у вас есть какие-либо сомнения, позвоните в профессиональную компанию HVAC.


Насколько сложно установить самодельный мини-сплит?

Установка устройства не составит труда, если у вас есть базовый опыт работы с электропроводкой и базовые строительные навыки.

Установка мини-сплит-системы «Сделай сам» требует сверления отверстий в стенах, прокладки медных линий, электропроводки и использования инструментов HVAC.

Необходим предыдущий опыт работы с базовыми навыками строительства с использованием пил и дрелей, а также знания в области электрики.

На YouTube есть множество видеороликов, показывающих этапы установки (см. внизу страницы), а также сообщения в Интернете.

Блок должен быть подключен к собственному выключателю и отключен вместе с линиями охлаждения.

Холодильные линии, называемые комплектом линий, переносят хладагент из внутреннего блока испарителя наружу к конденсатору. Конденсатор и испаритель работают вместе, но отдельно в мини-сплит-системе.

Кроме того, перед установкой мини-сплита «сделай сам» обязательно просмотрите видео по установке и другие онлайн-ресурсы, чтобы понять, подходит ли вам установка самостоятельно.

Какой лучший мини-сплит-тепловой насос своими руками на 2023 год?

Мнения о том, какой мини-сплит лучше всего, расходятся.

Я установил многие из этих устройств и написал пост вместе с видеороликами об их установке на YouTube.

Ниже мой выбор лучших юнитов, а также ссылки на то, как они были установлены.

Как всегда, обязательно прочитайте отзывы на Amazon, форумах, здесь или где-либо еще, чтобы убедиться, что устройство подходит вам.

*Этот пост содержит партнерские ссылки.

Наш выбор лучших сплит-мини-тепловых насосов для самостоятельной сборки, которые нагревают и охлаждают 2023

1. Набор для сборки MRCOOL

Доступно здесь на Amazon

Доступно здесь на eBay

Pros

• Разработано специально для самостоятельной установки
• Используются фитинги для комплекта шлангов Quick Connect (не нужно пылесосить)
• Блоки на 115 В и 230 В
• Самая простая в установке мини-сплит-система

Недостатки

• Более высокая стоимость по сравнению с большинством других устройств

Мини-сплит-блоки с тепловым насосом серии MRCOOL DIY предназначены для любителей делать все своими руками.

Все идет в комплекте (кроме электропроводки), включая линейный комплект и предварительно заряженный блок.

Мини-сплит-блоки MRCOOL стоят дороже по сравнению с другими популярными брендами DIY, такими как Pioneer или Senville, но они очень популярны и используются многими.

Одна из вещей, которая отличает блоки MRCOOL от других мини-сплит-комплектов, заключается в том, что нет необходимости пылесосить линии.

Линейные комплекты

MRCOOL уже находятся в вакууме, называются быстроразъемными соединениями и имеют уплотнение, которое ломается при прикручивании болтами к внешнему конденсатору.

Благодаря этому их проще всего устанавливать, не беспокоясь о вакуумных насосах и манометрах.

Я установил MRCOOL Mini Split в гараже, получилось очень хорошо и намного проще по сравнению с другими комплектами.

Блок, который я установил, использовал 120 вольт и выключатель на 20 ампер, как и большинство домашних розеток.

MRCOOL также имеет блоки на 230 вольт, а также блоки различных размеров, от маленьких до больших, чтобы получить наилучший размер для помещения, в котором они будут установлены.

Прочитайте здесь, как я установил мини-сплит-блок MRCOOL


2. Мини-сплит-набор Pioneer DIY

Доступно здесь на Amazon

Доступно здесь на eBay

Плюсы

• Разработан специально для DIY
• Обычно стоят меньше по сравнению с другими устройствами
• Блоки на 115 В и 230 В

Минусы

• Необходимость вакуумирования системы с помощью насоса HVAC и манометров

Pioneer производит несколько хороших устройств от 9000 BTU до 36000 BTU, а также системы на 120 и 220 вольт.

Они стали очень популярны, так как они отправляют целый комплект, который идеально подходит для домашних мастеров.

Площадка для установки устройства и электропроводка не входят в комплект и приобретаются отдельно.

Установка устройства несложная, но требует определенных навыков, поэтому при необходимости обязательно вызовите профессионала.

Я установил несколько таких устройств, и все они до сих пор работают очень хорошо. Я снял видео о том, как установить сплит-систему Pioneer mini, а также пост о том, как я устанавливаю сплит-систему Pioneer mini здесь.

Как и в любом наборе Mini Split, сделанном своими руками, хладагент заперт во внешнем конденсаторном блоке, который освобождается после установки.

Установка требует, чтобы внутренний блок был размещен на стене, а внешний испаритель размещен на твердой поверхности.

Можно уложить небольшую бетонную подушку или купить подкладку для размещения наружного блока.

Электрика должна работать от выключателя. Добавление быстрого отключения также является хорошей идеей.

Мини-сплит-системы Pioneer

— популярный вариант среди мастеров-любителей, поскольку они недороги, а в комплект входит все необходимое (кроме проводки) для установки.

До сих пор блоки Pioneer работали очень хорошо с каждой моей установкой, а также с возможностью установки без необходимости в компании HVAC.

Прочтите здесь, как я установил устройство


3. Сенвилл

Доступно здесь на Amazon

Доступно здесь на eBay

Pros

• Обычно дешевле других устройств
• Блоки на 115 В и 230 В

Минусы

• Необходимость вакуумирования системы с помощью насоса HVAC и манометров

Senville — еще один популярный бренд, у которого есть целый мини-сплит-комплект, в который входит все необходимое для установки системы, кроме электропроводки.

Он поставляется в различных размерах от 9000 BTU до 24 000 BTU.

Я установил блок 9000 BTU и снял видео вместе с постом, показывающим, как я устанавливаю блок Senville, который находится здесь.

Сплит-системы

Mini поставляются предварительно заправленными хладагентом, который высвобождается после откачки трубопровода.

Несмотря на то, что для его установки можно нанять компанию HVAC, он также идеально подходит для домашних мастеров.

Если вы делаете это самостоятельно, потребуются инструменты, такие как вакуумный насос и манометры HVAC, но их можно купить дешевле по сравнению со стоимостью найма специалиста по HVAC.

Умелый человек в сочетании со всеми видео на YouTube, скорее всего, сможет установить мини-сплит за день или два.

Ознакомьтесь с инструментами, необходимыми для выполнения самостоятельной мини-раздельной установки.

Конечно, можно нанять кого-нибудь для установки системы, и это может быть лучшим вариантом для тех, кто не под рукой.

Если вы все-таки решите установить мини-сплит самостоятельно, возможно, самым сложным будет прокладка проводки.

Электричество несложно, если вы делали это раньше, например, подключали сушилку или потолочный вентилятор.

Конечно, электричество можно просто передать электрику, который при необходимости быстро подключит его.

Прочтите здесь, как я установил Senville Unit


4. Daikin

Доступно здесь на Amazon

Доступно здесь на eBay

Профи

• Хорошие агрегаты, которым уже много лет
• Блоки на 115 В и 230 В

Минусы

• Необходимость вакуумирования системы с помощью насоса HVAC и манометров

Daikin — ведущий производитель ОВКВ, производящий тепловые насосы, охлаждающие летом и обогревающие зимой.

У них есть блоки разного размера от 9 000 BTU до 24 000 BTU и выше, а также хорошие рейтинги SEER.

На протяжении многих лет я устанавливал множество блоков Daikin и однажды работал на владельца HVAC, который устанавливал только блоки Daikin.

Они очень надежны по разумной цене, что делает их хорошими комплектами для обогрева и охлаждения.

Как и в большинстве самодельных мини-сплит-установок, здесь необходимы некоторые навыки, такие как прокладка медной линии и использование вакуумного насоса для откачки системы.

Daikin — хороший производитель с хорошей гарантией и очень хорошо работает с хорошими наборами для самодельщиков.

Ознакомьтесь с обзором и установкой мини-сплит-блока Daikin здесь


5. Мицубиси Гипер Хит

Доступно здесь на Amazon

Доступно здесь на eBay

Профи

• Очень хорошие устройства с высоким рейтингом SEER

Минусы

• Не так удобно делать своими руками, как другие мини-сплит-системы
• Набор линий и линии связи часто не включаются
• Необходимо вакуумировать систему с помощью насоса HVAC и манометров

Mitsubishi является одним из ведущих брендов, предлагающих очень хорошие агрегаты, которые, к сожалению, также стоят дороже всего.

Они также не так подходят для самостоятельного изготовления, как многие другие компании, многие из которых имеют специальные наборы для самостоятельной сборки.

С учетом сказанного, это очень хорошие устройства с очень хорошими рейтингами SEER и гарантией.

Модель Hyper Heat — одна из таких хороших моделей, специально разработанная для более холодного климата.

Все сплит-мини-тепловые насосы очень хорошо работают при охлаждении летом, но могут работать плохо зимой при очень низких температурах.

Если вы живете в климате с мягкой зимой, например, на юго-западе Америки, то любой тепловой насос будет очень хорошо работать зимой.

Если вы живете в более холодном климате, Mitsubishi Hyper Heat может обогревать намного лучше, чем другие устройства.

Он также имеет рейтинг SEER 26, что делает его одним из самых эффективных доступных юнитов.

Несмотря на то, что это отличные блоки, они стоят дороже и не очень подходят для самостоятельного изготовления, поэтому их лучше всего устанавливать специалисту по HVAC.

Их может установить более продвинутый домовладелец с предыдущими навыками HVAC, но не так много для первой установки.

Например, большинство устройств не будут включать набор медных проводов, в то время как большинство специализированных комплектов для самостоятельной сборки будут.

Прочтите здесь обзор и установку Mitsubishi Hyper Heat Unit

6. Инноваир

Доступно здесь на Amazon

Доступно здесь на eBay

Профи

• Высокий рейтинг SEER

Минусы

• Необходимость вакуумирования системы с насосом HVAC и манометрами

Этот блок от Innovair представляет собой высокоэффективный блок Energy Star с высоким рейтингом SEER.

В то время как большинство мини-сплит-устройств имеют хороший рейтинг SEER, большинство из них имеют SEER 19-23.

Это делает Innoair одним из лучших устройств с очень низким энергопотреблением.

Innoair также производит множество других мини-сплит-систем с более низким рейтингом SEER, поэтому обязательно проверьте SEER в списке.

Комплект поставляется в комплекте с внутренним настенным блоком, внешним конденсатором и набором медных линий.

Поскольку система является тепловым насосом, она может охлаждать летом и нагревать зимой, что делает ее пригодной для круглогодичного использования.

Единственным недостатком является более высокая стоимость по сравнению с другими юнитами.

Сравнительная таблица лучших мини-сплит-тепловых насосов DIY

Насколько большим должен быть самодельный мини-сплит (BTU)?

Общие сведения Размеры мини-сплит-системы можно определить по квадратным футам площади, которая будет нагреваться и охлаждаться.

Имеются мини-таблицы размеров БТЕ, которые дают примерный размер блока, который необходимо получить, исходя из площади в квадратных футах, которую нужно охлаждать и обогревать.

Например, площадь 450–550 кв. футов рассчитана на установку мощностью 12 000 БТЕ.

В то время как квадратные футы охлаждаемой комнаты могут дать общее представление о том, насколько большим должен быть блок, следует учитывать и другие факторы.

Другие факторы в основном включают экстремальные погодные условия и то, насколько хорошо изолировано помещение.

Например, если лето в вашем районе не экстремальное и редко поднимается выше 90 градусов по Фаренгейту, таблица размеров, скорее всего, подойдет вам.

Если у вас экстремальное лето, когда температура превышает 100 градусов по Фаренгейту и более, вам может понадобиться устройство немного большего размера.

То, насколько хорошо изолирован дом, также является важным фактором, так как дом с хорошей теплоизоляцией, даже в экстремальное лето, скорее всего, будет в порядке, если использовать таблицу размеров.

Определение размера устройства с помощью таблицы размеров является приблизительным ориентиром, поскольку на результат могут повлиять другие факторы.

Если вы сомневаетесь, используйте мини-таблицу раздельных размеров, чтобы как можно ближе подобрать блок правильного размера для помещения, которое вы хотите охлаждать и обогревать.

Резюме
Установка мини-сплит-системы без воздуховодов с помощью набора «Сделай сам» — это хороший способ сэкономить на затратах и ​​получить в доме работающий тепловой насос.

Конечно, необходимо соблюдать осторожность, так как при установке блока существует потенциальная опасность.

Основная опасность связана с электричеством, которое, как известно большинству, может быть опасным при неправильном обращении или неправильной установке.

Это будет зависеть от вашего предыдущего опыта или возможных друзей или членов семьи, которые работают в торговле.

Если у вас есть опыт работы с электрикой, а также сверление отверстий и другие строительные навыки, вам может подойти установка блока «сделай сам».

Если у вас ограниченный опыт строительства, лучше всего обратиться в компанию, занимающуюся установкой систем отопления, вентиляции и кондиционирования воздуха.

На YouTube есть много видеороликов и сообщений в Интернете, демонстрирующих этапы установки, чтобы понять, подходит ли вам комплект для самостоятельной сборки.

Если вы сомневаетесь, установка оконного теплового насоса более прямолинейна и проще в установке.

Тепловые насосы одновременно являются кондиционерами и могут при необходимости превращаться в обогреватели.

Бесканальные мини-сплит-блоки переменного тока, которые только охлаждают, также доступны, если тепло никогда не будет использоваться.

Монтажный комплект включает все необходимое, включая внутренний и наружный конденсаторные блоки.

Для тех, кто не хочет пылесосить устройство, покупая быстроразъемное устройство, уже поставляется с линией, установленной в вакууме.

Используются быстроразъемные соединения с пломбой, которая разрушается после соединения болтами.

Затраты на установку для мастера будут намного меньше, чем у профессионального установщика.

Конечно, стоимость установки зависит от местоположения.

Также можно установить однозонные, двухзонные и трехзонные мини-сплит-системы кондиционеров с тепловым насосом без воздуховодов.

Пакеты для одной зоны поставляются только с одним внутренним блоком, в двухзонном — с двумя, а в трехзонном — с тремя.

Они используют один внешний конденсатор и при необходимости могут работать с несколькими внутренними блоками.

Сплит-системы будут иметь переменную скорость и очень низкий уровень шума.

Оконные блоки переменного тока менее желательны, чем мини-сплиты, поскольку они более шумные и могут заблокировать использование окна, но они также популярны, поскольку для их установки не требуется никаких навыков.

Единственным реальным недостатком мини-кондиционеров сплит-системы является то, что они не используют воздуховоды для перемещения воздуха по дому, а выдувают воздух только из одного места.

Это означает, что они плохо передают тепло или холодный воздух через стены или другие препятствия. Стратегически устанавливайте вместе с потолочными вентиляторами, они работают хорошо, иногда охлаждая более одной комнаты и прилегающих территорий.

Все зависит от того, насколько удачно он расположен и насколько хорошо может проходить воздух. Часто в доме будет более одного мини-сплита для охлаждения всего дома.

Некоторые мини-сплит-системы, сделанные своими руками, поставляются с монтажными комплектами.

Сюда входят внутренний блок, провода связи, предварительно заправленный наружный блок и линии хладагента.

Как установить тепловой насос своими руками

С помощью этой статьи опытные домашние мастера могут узнать, как установить тепловой насос. Имейте в виду, что тепловому насосу с мини-сплит-системой потребуется новый контур для подачи питания на устройство. Новая электрическая линия должна выходить из дома рядом с новым конденсаторным блоком. Вы можете попросить электрика установить источник питания и позаботиться об остальной части установки самостоятельно. Большая часть работ состоит из монтажа агрегатов и прокладки линий хладагента.

Перед запуском прочтите инструкции производителя для конкретного теплового насоса, который вы приобрели.

• Электродрель
• Кольцевая пила
• Молоток
• Уровень
• Клещи
• Инструмент для зачистки проводов
• Трубогиб
• Датчики
• Вакуумный насос
• Винтовые гвозди в ассортименте
• Факел
• Огнетушитель
• Инструменты для листового металла
• Ключи

Как установить запасной тепловой насос

1. Для правильного выбора необходимо рассчитать потери тепла.
2. Определите, где вы разместите наружный блок и внутренний кондиционер.
3. Используйте уровень для настройки внутреннего кондиционера.
4. Используйте инструменты из листового металла, чтобы соединить новую систему обработки воздуха с системой воздуховодов.
5. Просверлите отверстие, необходимое для прохождения электрических линий и линий хладагента наружу, с помощью кольцевой пилы.
6. Подсоедините сливную линию и проложите ее в подходящем месте. Может потребоваться конденсатный насос.
7. Снаружи дома смонтируйте пластиковый кабелепровод, чтобы удерживать линии между устройством обработки воздуха и конденсатором.
8. Снова используйте уровень для установки основания наружного блока.
   1. Установите конденсатор на место.
9. Проложите провод низкого напряжения от кондиционера внутреннего воздуха к блоку управления системой.
10. Установите блок управления системой в желаемом месте.
11. Вставьте линию электропитания через кабелепровод, соединяющий кондиционер и конденсатор.
12. При необходимости используйте инструменты для зачистки проводов, чтобы подсоединить низковольтную электрическую линию к вентиляционной установке.
13. Установите обработчик воздуха на монтажное оборудование с помощью винтов.
14. Пропустите линии хладагента через отверстие.
15. Снаружи прикрепите линии хладагента к медным трубкам и проложите их через кабелепровод с кабелем питания.
    1. Трубогиб позволит вам при необходимости изменить форму медных линий на пути к конденсатору.
    2. Используйте кабельные стяжки или ленту, чтобы скрепить провода и упростить работу с ними.
16. Когда трубопроводы хладагента достигнут конденсатора, подсоедините их. Обязательно используйте надлежащий припой и горелку.
17. Подсоедините конденсатор к новой электрической линии от новой цепи.
18. Завершите установку, закрепив конденсатор болтами. Делаем полный и правильный запуск системы.

* Высокое напряжение должно выполняться лицензированным электриком.
