Водяной теплый пол в деревянном доме: виды конструкций, установка

Содержание

• 1. Возможна ли установка подобной системы
• 2. Виды конструкций, предназначенных для деревянных домов
• 3. Устройство системы

Напольные системы отопления за последние годы приобрели огромную популярность как среди владельцев коттеджей, так и среди владельцев частных домов. Водяной теплый пол в деревянном доме имеет множество нюансов, так как для возведения коттеджей редко используется бетон для создания крепкого и качественного основания. Для строительства подобных зданий и сооружений зачастую используются более традиционные материалы и способы.

Мало кого можно удивить наличием бетонной стяжки и установленным в ней низкотемпературным отоплением. Благодаря многочисленным положительным отзывам, такие системы стали часто использоваться в качестве дополнительной и даже основной системы отопления отдельных комнат и всего дома в целом. До недавнего времени многие владельцы домов задавались вопросом: а можно ли устанавливать водяные теплые полы в деревянных домах с деревянными перекрытиями, ведь они попросту не рассчитаны на вес, который составляет более 200 кг на метр квадратный. Оптимальная схема подобного устройства появилась относительно недавно.

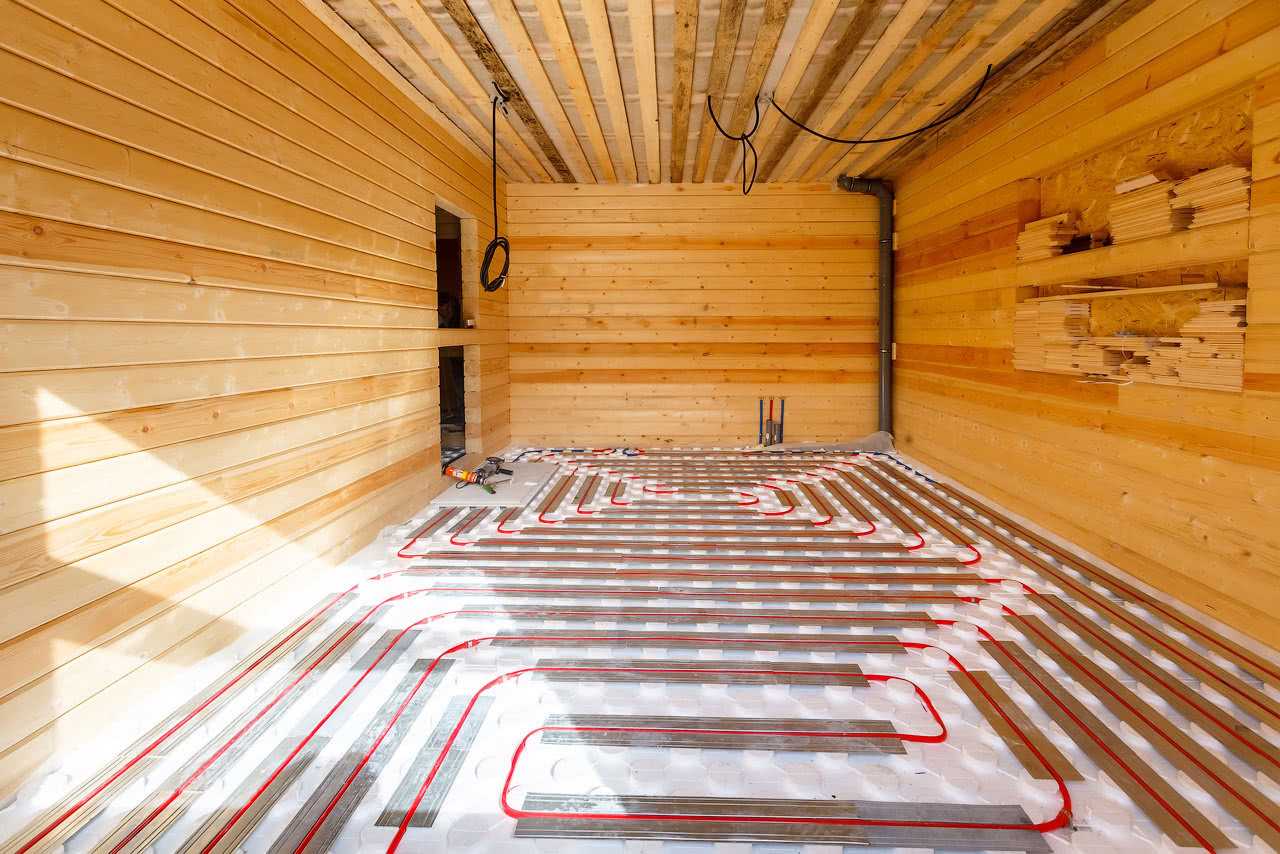

Общее изображение системы

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

• паркетная доска;
• ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Виды конструкций, предназначенных для деревянных домов

Обустроить теплые полы можно несколькими способами. Если речь идет исключительно о теплых водяных полах, то монтаж труб можно провести такими способами:

• Использование классического метода, при котором трубы закладываются непосредственно в бетонный раствор.

Схема стяжки по лагам

• А вот использование сухого способа монтажа подразумевает закладку труб непосредственно по лагам или имеющимся балкам перекрытия.

Закладка труб по лагам

Поверх такого контура укладывается слой цементной стяжки, толщина которого должна составлять не менее 25 см. Перед тем, как сделать выбор в пользу того или иного способа, следует более детально изучить конструкцию и основные характеристики деревянных домов. Бетонный пол может залить на первом этаже. Он будет играть роль перекрытия, ведущего в подвал. В этом случае теплый водяной пол следует уложить непосредственно под стяжку, а не придумывать заново велосипед.

Верхним слоем может быть любой настил, вплоть до обычных деревянных досок. Однако это приведет к дополнительным затратам, так как отсутствие бетонного основания осложнит процесс монтажа системы. А вот если в доме находятся деревянные перекрытия, то рекомендуется использовать исключительно сухой способ установки.

Это обусловлено тем что:

1. Вес бетонного основания внушителен. Он производит существенную нагрузку на деревянные балки, которые могут и не выдержать вес подобного материала. Помимо теплых водяных полов в деревянном доме так же необходимо учитывать вес мебели.
2. Если деревянный дом построен правильно, то он должен «дышать» самостоятельно, выполняя функцию легких дома. Если воздух слишком пересушен или наоборот сильно влажный, то со временем материал может повести. Последствия могут быть весьма существенными, так как это приводит к растрескиванию имеющейся стяжки. Во избежание подобного результата следует принять ряд важных мер, которые бы смогли компенсировать последующее расширение контура. Помимо дополнительных затрат это чревато и усложненным монтажом. Если в основании уже пошли трещины, остановить их невозможно.
3. Особое внимание следует уделить постройкам из деревянного бруса, который пользуется немалой популярностью в современном строительстве. Зачастую используемый материал не досушивается до конца. Со временем он начнет высыхать, что неминуемо приведет к деформации или полному разрушению бетонного слоя. Теплый пол водяной этой проблемы избежать не поможет.

Теплый пол под балками — общее изображение

Устройство системы

1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Водяной теплый пол в деревянном доме с деревянными перекрытиями

Наша статья покажет как правильно сделать водяной теплый пол если основанием служит деревянный пол. В деревянном доме с деревянными перекрытиями нецелесообразно делать стяжку, поэтому возникает много вопросов как уложить пирог водяного тёплого пола без ошибок.

Если же деревянный пол опирается на бетонное основание, то можно рассмотреть вариант с демонтажем пола и устройством классического тёплого пола под плитку. При сомнениях в выборе между водой и электричеством поможет статья «какой теплый пол лучше, водяной или электрический«.

Содержание статьи

• 1 Общие рекомендации
• 2 Варианты монтажа
  • 2. 1 Первый способ монтажа
  • 2.2 Второй способ
  • 2.3 Третий способ: теплоотражающие пластины
  • 2.4 Четвертый способ
• 3 Выводы

Общие рекомендации

Структура «пирога» для водяного теплого пола на деревянном основании:

• основание;
• гидроизоляция;
• теплоизоляция;
• отражающий слой;
• трубы;
• напольное покрытие.

Укрепить основание можно с помощью тонкого металлического листа. Он придаст полу необходимую прочность и одновременно будет служить отражающим слоем.

Для теплых полов используют металлопластиковые трубы или полипропиленовые. Оптимальное сечение – 1,6 сантиметра.

Трубу разматывают из бухты, укладывают змейкой или спиралью. При необходимости наращивают пайкой (про трубы для теплого водяного пола).

Что нужно учесть:

1. Обратите внимание на общую толщину пола вместе с покрытием. Горизонтальная плоскость поднимется, будет мешать закрытию дверей.
2. Водяной теплый пол по деревянным балкам не делается под стяжку, т.к. древесина не выдержит веса стяжки.
3. Устройство теплого пола предполагает наличие в системе циркуляционного насоса. Остальной трубопровод может функционировать за счет естественной циркуляции: трубы ставят с небольшим уклоном. Пол обязан быть горизонтально ровным, здесь естественной циркуляции не будет.
4. Для простоты монтажа и эксплуатации лучше предпочесть ручное управление регулировками.
5. Рекомендуемый шаг между лагами – не больше 60 сантиметров. Если расстояние между лагами больше 0,6 метра, рекомендуется положить в промежутках дополнительные балки. Плиты утеплителя должны входить в промежутки плотно, но без деформации.
6. Для повышения теплоэффективности пола трубы оборачивают фольгой.
7. Рекомендуемая длина контура – в пределах 100 метров. Проходя по длинному контуру, теплоноситель сильно остывает. Теплоэффективность такого пола ниже. При большой площади пола (больше 40 квадратов) рекомендуется сделать два или больше контуров.
8. В качестве утеплителя следует выбирать термостойкий материал, при нагреве не выделяющий летучих компонентов: базальтовая вата, пенополистирольные маты для теплого пола. Можно приобрести фольгированный утеплитель, выполняющий две функции сразу, теплоизоляционную и отражающую.
9. Специфику теплого пола следует учитывать и при выборе напольного покрытия, и при его монтаже. Материал следует выбирать термостойкий, подходящий для теплых полов. В зависимости от вида покрытия существуют различные требования по укладке:

• увеличение компенсационного зазора между полом и стеной;
• укладка демпферной ленты по периметру обогреваемой комнаты.

Примерная схема устройства теплого пола по дереву:

Все эти предосторожности необходимы, чтобы избежать разрушения или деформации покрытия при нагреве.

Также нужно учитывать теплопроводность покрытия: у керамической плитки хорошая, у древесных материалов хуже (сравнение покрытий, выбор лучшего).

Но во втором случае выбор тоже есть. Например, существуют разновидности ламината для теплых полов: их тепловодность выше, чем у других видов, и термостойкость тоже.

Варианты монтажа

Первый этап – теплорасчет и составление схемы пола. Рассчитать теплопотери и гидравлику можно с помощью сетевого калькулятора. По итогам у вас будет рекомендуемое сечение трубы и шаг укладки.

Второй этап – демонтаж покрытия. При необходимости – демонтаж лаг.

В общем виде вариантов установки два: водяной теплый пол по деревянному перекрытию поверх настила и с укладкой труб между лагами.

Первый способ монтажа

1. Выровнять черновой пол: зашпаклевать щели, проверить горизонтальное расположение плоскости. Уклон должен быть не больше 0,2 процента, т.е. перепад на 4 метра не больше 8 миллиметров.
2. Положить гидроизоляцию. Слой должен быть герметичным – или сплошная пленка, или стыки полос проклеены гидроизолирующей лентой.
3. Уложить деревянные лаги.
4. Поместить между ними утеплитель. Рекомендуемый слой не меньше 10 сантиметров, но это зависит от теплопроводности материала и данных теплорасчета.
5. Уложить на утеплитель трубы. Шаг между витками зависит от ширины промежутков между лагами. Оптимально – 20 сантиметров. В местах поворота труб в лагах делают прорези.

Это самая простая схема теплого пола водяного под деревянный пол, но не самая эффективная.

Второй способ

1. Гидроизоляция, утеплитель.
2. Фольга из алюминия отражающей поверхностью в комнату. Соединения соседних участков проклеивают теплоизоляционной лентой.
3. Арматурная сетка для усиления конструкции.
4. Лаги и трубы.
5. Под напольное покрытие помещают датчик температуры в гофрированном кожухе. Сигнал от него будет поступать на терморегулятор.
6. Терморегулятор устанавливают на небольшой высоте от пола, помещают в штробу или монтируют накладным способом в пластиковой коробке.

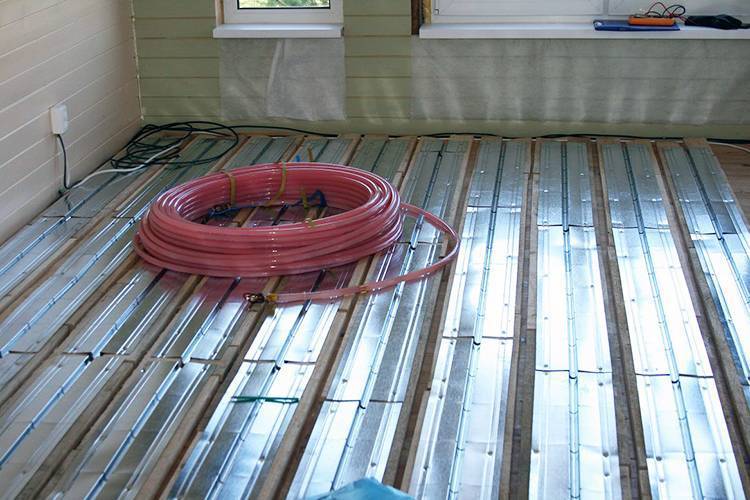

Третий способ: теплоотражающие пластины

Чаще всего лаги ставят на ребро. При использовании отражающих пластин предпочтительна горизонтальная укладка балок.

Пластина имеет форму греческой буквы Ω. Ее кладут крыльями на соседние лаги выпуклой частью вниз, в пространство между лагами. В получившемся канале располагается труба.

Пластины выполняют теплоотражающую функцию, обеспечивают удобную укладку и фиксацию трубы.

Четвертый способ

1. Демонтировать доски пола.
2. Обстрогать, подогнать по толщине, чтобы основание было ровным.
3. Обточить по краю: срезать по сантиметру с обеих сторон, чтобы между соседними оставался зазор 2 сантиметра (канал для укладки трубы).
4. В местах поворота труб рекомендуется доски закруглить. Если нет умения и желания возиться с досками, можно приобрести плиты ДСП с уже фрезерованными пазами.
5. Уложить на лаги гидроизолирующую пленку. Пленку кладут с провисанием: оставляют между лагами место для утеплителя.
6. Установить в промежутки между лагами плиты утеплителя, плотно враспор.
7. Уложить пароизолирующую мембрану.
8. Уложить влагостойкую фанеру и обработанные доски.
9. Положить отражающую фольгу толщиной 50 мкм. Можно использовать вместо фольги алюминиевые короба из нержавейки (в них убирают трубы). Фольгу крепят к настилу степлером.
10. Уложить трубы. На всех перегибах и по прямой линии через один метр фиксируют пластинками из металла: пластинка перекрывает трубу и крепится к соседним доскам.
11. Подключить пол к общему трубопроводу и оттестировать пару дней. Если есть огрехи в монтаже, их лучше выявить сразу, чтобы потом не пришлось демонтировать покрытие.
12. Уложить покрытие в соответствии с инструкцией к нему.

Выводы

1. Водяной теплый пол в деревянном доме с деревянными перекрытиями укладывается без стяжки.
2. Водяной пол – часть системы водяного отопления дома. Для устройства необходим котел и другие составляющие системы.
3. Монтаж может осуществляться двумя способами: с укладкой труб между лагами и поверх деревянного настила.
4. При устройстве необходима гидроизоляция, теплоизоляция и укладка отражающего слоя.
5. При выборе всех материалов необходимо учитывать специфику теплого пола.

Видео про водяной теплый пол на деревянном полу.

Деревянный дом, сруб, проектирование, строительство

Все, что вам нужно знать

Опубликовано 22 февраля 2023 г.

Система отопления является важным компонентом дома, особенно в холодных регионах. У тех, кто хочет установить его в своем доме, есть множество вариантов на выбор, некоторые из которых более популярны, чем другие.

Среди этих вариантов есть несколько, которые обычно ускользают от внимания.

Деревянные полы с подогревом – прекрасный тому пример, так как большинство людей даже не подозревают о существовании такой опции, что вполне понятно. В конце концов, они дороже, чем большинство систем отопления.

Но при этом есть ли смысл тратить дополнительные деньги на деревянные полы с подогревом?

Чтобы ответить на этот вопрос, вы должны сначала понять, что это такое и как они работают.

Что такое деревянные полы с лучистым подогревом?

Деревянные полы с подогревом – это, по сути, деревянные полы с системой лучистого отопления под ними.

Идея в том, чтобы установить систему отопления, чтобы она постоянно нагревала пол. В конце концов, тепло от деревянных полов будет излучаться вверх (отсюда и название), которое затем могут поглощать предметы и люди, окружающие пол.

Обратите внимание, что лучистое отопление ни в коем случае не является эксклюзивным для деревянных полов.

Вы также можете установить системы лучистого отопления внутри стен или на потолке. Механизм системы в целом такой же, но для целей этого сообщения в блоге мы в основном будем говорить о деревянных полах с подогревом.

Различные типы систем лучистого отопления для деревянных полов

Существует два вида систем лучистого отопления для деревянных полов: (1) электрические системы и (2) водяные системы. Основное различие между ними заключается в типе топлива, которое они используют для работы.

Как следует из названия, первый работает на электричестве, а второй на воде.

Конечно, комплектующие тоже будут другими.

Водяная система отопления должна иметь бойлер для нагрева воды и трубы, чтобы нагретая вода могла попасть в нагреватель. Между тем, кроме нагревателя, для электрической системы нужны только кабели.

При выборе между этими двумя вариантами необходимо учитывать следующие моменты:

• Водяные системы имеют более низкие эксплуатационные расходы, чем электрические системы
• Первоначальные затраты на электрические системы ниже, чем на водные
• Электрические системы проще в установке, чем водяные

Исходя из этих различий, можно с уверенностью предположить, что система лучистого отопления на водной основе лучше в долгосрочной перспективе, поскольку затраты на ее обслуживание значительно ниже. Единственный раз, когда мы рекомендуем электрические системы, это когда вы не собираетесь использовать их в качестве основного источника тепла, а просто в качестве резервного.

Имейте в виду, что эксплуатационные расходы системы лучистого отопления, скорость установки и первоначальные затраты являются единственными факторами, на которые влияет тип топлива. Преимущества остаются одинаковыми независимо от типа топлива.

Преимущества деревянных полов с лучистым подогревом

Ни для кого не секрет, что системы отопления, как правило, выгодны, поскольку они гарантируют, что вы не переохладитесь. Но лучистые деревянные полы с подогревом особенно выгодны, если сравнивать их с другими системами отопления, такими как радиаторы. Ниже приведены некоторые примеры преимуществ, уникальных для лучистого теплого пола.

1. Система отопления равномерно распределяет тепло

Пока работает система лучистого отопления, каждый квадратный фут пола почти всегда получает одинаковое количество тепла. Таким образом, когда тепло излучается вверх, каждая часть комнаты получает одинаковое количество тепла.

Сначала это не впечатляет. Но что делает эту особенность примечательной, так это то, что радиаторы и другие системы отопления редко могут дать такой же результат. Обычно они имеют тенденцию распределять тепло неравномерно, поэтому некоторые области будут обжигать, когда другие еще слишком холодные.

2. Энергоэффективность

Для достижения оптимальных результатов в системе лучистого отопления достаточно установить температуру от 30 до 60 градусов Цельсия. Конечно, это число может варьироваться в зависимости от температуры наружного воздуха. Тем не менее, это все равно впечатляет, учитывая, что для достижения того же результата необходимо настроить радиаторы на температуру от 60 до 70 градусов Цельсия.

Это означает, что вы сэкономите деньги, поскольку системы лучистого отопления более энергоэффективны. Для справки, это стоит около $5 в день для эксплуатации систем лучистого отопления, в то время как традиционные системы, такие как радиаторы, стоят $20 в день .

3. Система отопления скрыта

Поскольку система лучистого отопления находится под полом, она практически невидима, что дает ряд других преимуществ. Во-первых, система не занимает места, поэтому у вас больше внутреннего пространства для работы.

Еще одним преимуществом этого преимущества является то, что оно не создает угрозы безопасности, в отличие от радиаторов, к которым нужно быть осторожным, чтобы не прикоснуться к ним. И, наконец, устройство не будет мешать вашим усилиям по улучшению дизайна вашего интерьера.

4. Они не повышают фактор риска аллергии

Еще одна проблема радиаторов заключается в том, что они распространяют тепло через воздух. Хотя теоретически он эффективен, он вызывает несколько вопросов. Одна конкретная проблема заключается в том, что устройство может также передавать аллергены, такие как пыльца и пыль, при передаче тепла по воздуху. Поскольку системы лучистого отопления работают за счет излучения, такой проблемы не существует.

Возможные недостатки деревянных полов с лучистым обогревом

Конечно, деревянные полы с подогревом не лишены недостатков.

Иначе он уже стал бы столь же популярен, как и обычные системы отопления типа радиаторов, если не даже больше. Ниже приведены некоторые из потенциальных недостатков деревянных полов с подогревом.

1. Первоначальные затраты значительно выше

Чтобы заказать установку деревянного пола с подогревом у профессионала, вам придется заплатить 20 долларов за квадратный фут .

Учитывая, что в среднем комнаты имеют площадь около 200 квадратных футов, вы рассчитываете на 4000 долларов, если хотите покрыть всю комнату, хотя, конечно, вам не обязательно включать весь этаж.

Тем не менее, по сравнению с $2,000 до $3,000 первоначальной стоимостью установки радиаторов, системы лучистого отопления, несомненно, дороже. Еще одна проблема с точки зрения затрат заключается в том, что вам, возможно, придется сменить пол.

Таким образом, помимо самого обогревателя, вам, возможно, придется купить для пола белый дуб или другую древесину, подходящую для обогрева. Но, конечно, если у вас есть бюджет, то не помешает потратить больше на более высокое качество жизни.

Хотя следует признать, что деревянные полы с подогревом в долгосрочной перспективе дешевле.

2. Большинство людей не знакомы с технологией

Радиаторы являются одним из, если не самым распространенным видом отопления, используемым во всем мире.

Если домовладелец выбирает радиатор, ему не нужно учиться пользоваться этим устройством, поскольку он, вероятно, уже знаком с этой технологией. Чего нельзя сказать о лучистых системах отопления.

Хорошая новость заключается в том, что это всего лишь неудача, а не долгосрочный недостаток.

После того, как вы привыкнете к устройству, вы сможете использовать его без каких-либо проблем.

3. Чтобы нагреть всю комнату, требуется некоторое время

Хотя деревянные полы с лучистым подогревом, несомненно, равномерно распределяют тепло по комнате, устройству потребуется некоторое время, чтобы нагреть всю комнату. На самом деле, разница между скоростью нагрева радиаторов и лучистых теплых деревянных полов, как день и ночь.
