Вентиляция в частном доме из пластиковых труб своими руками: можно ли так делать + нюансы обустройства

Вентиляция в частном доме из канализационных труб своими руками

Система вентиляции необходима для выведения из помещения отработанных воздушных масс и обеспечения притока свежего воздуха. Построить эффективную вентиляцию в частном доме вполне возможно самостоятельно. Для этого можно использовать специальные трубопроводы, либо какой-то из альтернативных вариантов, к примеру, пластиковые канализационные трубы.

Содержание

• Канализационные трубы для вентиляции: за и против
• Как сделать безопасный воздуховод
  • Подготовка труб
  • Схема
• Основные правила обустройства вентиляции из канализационных труб

Канализационные трубы для вентиляции: за и против

Единого мнения о целесообразности использования канализационных труб для монтажа системы вентиляции до сих пор нет.

Многие профессионалы аргументированно доказывают рациональность такого решения, другие – не менее убедительно критикуют. Дело в том, что у пластика, как и у любого другого материала, имеется ряд достоинств и недостатков.

К положительным аспектам использования канализационного пластика в строительстве вентиляции стоит отнести следующее:

• Любые пластиковые трубы (поливинилхлоридные, полиэтиленовые, полипропиленовые и т.п.) – легки и долговечны.
• Система вентиляции будет обладать должной герметичностью и прочностью.
• Пластиковые изделия сравнительно недорогие и, в отличие от металлических, не подвержены коррозии.
• Благодаря разнообразию форм и размеров элементов, легко сконструировать воздуховоды любой конфигурации.
• Малый вес изделий упрощает и удешевляет процедуру закрепления воздуховодов.

Среди недостатков можно акцентировать внимание на таких моментах:

• По их мнению некоторых специалистов часть выделяемых полимерами вредных веществ будет вместе с воздухом проникать в помещение, следовательно, даже несмотря на клятвенные заверения производителей касательно безупречной экологичности таких труб, лучше использовать пластик исключительно для отвода воздуха.
• Пластиковые трубы не обладают большим запасом прочности и уязвимы к механическим воздействиям.
• При движении воздушных масс по пластиковым трубам неизбежно возникает трение, что приводит к накоплению на внутренних стенках статического электричества. Наэлектризованная поверхность начинает вести себя подобно магниту, интенсивно притягивая к себе частицы пыли и грязи, в которых быстро начинают селиться всевозможные грибки, микробы и плесень.

Следовательно, строительство системы вентиляции из канализационных труб представляется оправданным в первую очередь по экономическим соображениям. Кроме того, такая вентиляция будет отличаться хорошими эксплуатационными характеристиками, и исправно прослужит не один десяток лет.

Обратите внимание! Тем, кто сомневается в экологичности пластиковых труб, лучше сконструировать из них только вытяжной участок, попадание воздуха из которого в помещение будет полностью исключено.

Как сделать безопасный воздуховод

Чтобы вентиляция из канализационных труб работала долго и эффективно, на этапах проектирования и строительства необходимо учитывать ряд важных моментов.

Подготовка труб

Для самостоятельного монтажа вентиляции удобнее использовать пластиковые изделия круглого сечения диаметром 15 см. Такой канал способен обеспечить приток воздуха объёмом не менее 30 кубометров в час при высоте воздуховода порядка 3 метров. Высота воздуховода здесь непосредственно определяет тягу. Соответственно, чем выше воздуховод, тем больший объем воздушных масс он будет способен пропускать по каналам вентиляции и наоборот.

В зависимости от предполагаемой мощности вентиляции, могут применяться другие стандартные трубы диаметром 10, 12,5, 15 или 20 см. В зависимости от этих размеров подбираются соответствующие фитинги и крепёжные элементы.

Это важно! Температура транспортируемого воздуха не должна превышать 70-80 градусов, иначе пластик начинает размягчаться и терять форму. Это особенно актуально для кухонных вытяжных систем.

Проблему со статическим электричеством поможет решить применение антистатиков. Перед монтажом достаточно просто обработать внутренние поверхности трубопроводов специальным составом.

Полнофункциональная система вентиляции достаточно сложна и помимо воздуховодов в обязательном порядке включает несколько элементов:

• Вытяжной вентилятор.
• Приточный вентилятор.
• Рекуператор (устройство, способное сообщать входящему воздушному потоку часть тепловой энергии выходящего воздуха).
• Подогреватель воздуха.
• Система фильтрации. Помогает очищать воздушные массы от пыли и вредных примесей.
• Автоматические устройства, способные производить полный контроль за функционированием системы без участия человека.

Схема

Оптимальным вариантом для частного дома станет расположение основной выходной трубы вдоль одной из стен в центральной части дома. Отсюда будет удобно сделать разводку до всех комнат, используя канализационные трубы.

Обратите внимание! Число ответвлений лучше сделать по возможности минимальным, поскольку от их количества зависит тяга, а, следовательно, и эффективность работы вентиляции в целом.

Примерный порядок проведения работ по монтажу системы вентиляции:

• Составляется подробная схема проекта, которая должна максимально полно описывать детали системы вентиляции с указанием количества и размеров необходимых для реализации её строительства элементов. Для вычисления оптимального диаметра воздуховодов удобно использовать специальные программы, которые легко найти в свободном доступе.
• Уже на этом этапе следует чётко понимать, будет проектируемая система вентиляции естественной или принудительной. Определяющим показателем в этом случае выступает разница температур и давления на входе и выходе – обязательное условие для самопроизвольного движения воздуха по воздуховодам. Помните, чем выше разница температур, тем активнее будет функционировать вентиляция.
• Если должных показателей воздухообмена естественным путём достичь не получается, стоит предусмотреть включение в систему дополнительных элементов для принудительной вентиляции, к примеру, вентиляторов.
• В соответствие со схемой на месте делается разметка и фиксируется крепёж. Для крепления к потолку удобно использовать хомуты соответствующих размеров.
• Конструкцию по возможности стоит делать без острых углов или резких переходов. Плавные изгибы сделают перемещение воздушных потоков более эффективным.
• Отдельные участки вентиляции соединяются разборными или неразборными элементами. Второй способ представляется предпочтительным (хотя и чуть более затратным), поскольку в будущем даст возможность без труда делать профилактику.
• Для систем принудительного типа осуществляется монтаж дополнительных элементов – вентиляторов, рекуператоров и т.п.
• Все ответвления должны подводиться к одной точке, находящейся на максимально возможной высоте, откуда будет выведен наружу общий патрубок.
• Чтобы избежать образования конденсата, участок трубопровода на крыше следует дополнительно утеплить.

Основные правила обустройства вентиляции из канализационных труб

Чтобы правильно рассчитать схему вентиляционной системы, стоит ориентироваться на рекомендуемые нормативные значения показателей воздухообмена. Так, для стандартной комнаты площадью 20 квадратных метров, на каждый метр площади должно приходиться не менее 3 кубических метров свежего воздуха в час. Для кухни с электрической или газовой плитой показатели намного выше: 110 и 140 кубометров в час соответственно.

Если для строительства вентиляции выбор был остановлен на пластиковых канализационных трубах, то и весь воздуховод правильно будет монтировать только из них. Такой подход позволит избежать образования ступенчатых конструкций внутри воздуховодов, а также упростит процедуру соединения отдельных элементов.

В частных домах не рекомендуется объединять выводы системы вентиляции и канализации. Высок риск образования обратной тяги, способной затянуть в помещение неприятные запахи.

Это важно! В вытяжных сетях нередко образуются горючие соединения, поэтому вывод фановой трубы должен отстоять от печной трубы не менее чем на 2 метра.

можно ли так делать + нюансы обустройства

Достоинства и недостатки в сравнении

Не существует запретов на использование в строительстве вентиляционного трубопровода пластиковых или иных изделий, применяемых в канализационных системах. Однако перед планировкой и монтажом вентиляции обязательно следует разобраться с характеристиками выбранного для сооружения материала.

Хорошо, если будут известны их преимущества над металлическими коробами и, конечно же, недостатки.

Вентиляция представляет собой систему воздуховодов, отдушин и оборудования, совокупность которых обеспечивает регулярный обмен отработанного воздуха свежим

К достоинствам пластиковых канализационных труб, используемых в обустройстве бюджетной вентиляции, относятся:

1. Низкая стоимость. ПВХ или ПП труба в несколько раз дешевле жестяного оцинкованного аналога.
2. Простота монтажа. Для установки коммуникации собственнику не нужно привлекать специалистов — все можно сделать своими руками.
3. Практичность. Разнообразие пластиковых деталей позволяет создавать системы вентиляции любого функционала.
4. Электроизоляция. Пластик не может стать проводником электрического тока.
5. Конструктивная жесткость. Трубы из ПВХ и ПП не нужно дополнительно крепить, они превосходно держат конструктивное направление и форму без дополнительных приспособлений.

Веским плюсом пластиковых канализационных труб является отличная сопротивляемость к биологическим и химическим воздействиям. На их стенках не расселяются колонии плесневого грибка, их невозможно повредить бытовым химическим средством в ходе уборки.

Неоспоримым приоритетом пластиковых труб для применения их в вентиляционных системах является способность поглощать и не распространять звуковые волны. Устроенная из них система шумит значительно меньше, чем металлическая

Если сравнивать канализационный пластик со специализированными изделиями, у него явно выделяются и недостатки, это:

1. Плохая устойчивость к повышенным температурам. Канализационную трубу нельзя использовать при температуре воздуха свыше 50-60 градусов.
2. Недостаточно высокая прочность. В сравнении с металлом, пластик не отличается надежностью, долговечностью и устойчивостью к негативным внешним механическим воздействиям. Если постараться, то его можно повредить сильным ударом острым предметом.
3. Ограниченность в вариантах монтажа. Пластиковые трубы не могут быть проложены рядом с агрегатами, генерирующими тепло (котлами, обогревателями, плитами, колонками, радиаторами и трубопроводами отопления). Их нельзя располагать на участках, свободно освещенных солнцем.

Из пластиковых канализационных труб можно соорудить вентиляционную систему. Она будет фактически такой же долговечной и устойчивой, как металлическая. К тому же по ней не производится транспортировка сколько-нибудь агрессивной среды, да и давления она не испытывает.

Именно поэтому ПП и ПВХ трубы могут использоваться практически везде: при сооружении пожарных систем вентиляции, вытяжек над варочными поверхностями, скрытых воздуховодов, проложенных за фальшь-потолками и стенами.

Пластиковые воздуховоды ощутимо легче, чем из металлические аналоги. Они идеально подходят для установки за подвесными и натяжными потолками, за фальшь-стенами

Для крепления полимерных труб к конструкциям выпускают широкий ряд клипс и кронштейнов. Подвешивание к потолку можно произвести с помощью металлической монтажной ленты. Крепления для металлических систем аналогичной формы и размера тоже очень пригодятся.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

• Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
• Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
• Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
• Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

• экологической безопасностью;
• механической прочностью;
• пластичностью;
• устойчивостью к воздействию химически активных и органических веществ;
• стойкостью к перепадам температур;
• небольшим удельным весом;
• влагостойкостью;
• не подвержены коррозии;
• просты в монтаже и обслуживании;
• большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
• широкой цветовой палитрой;
• доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

• низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
• Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;

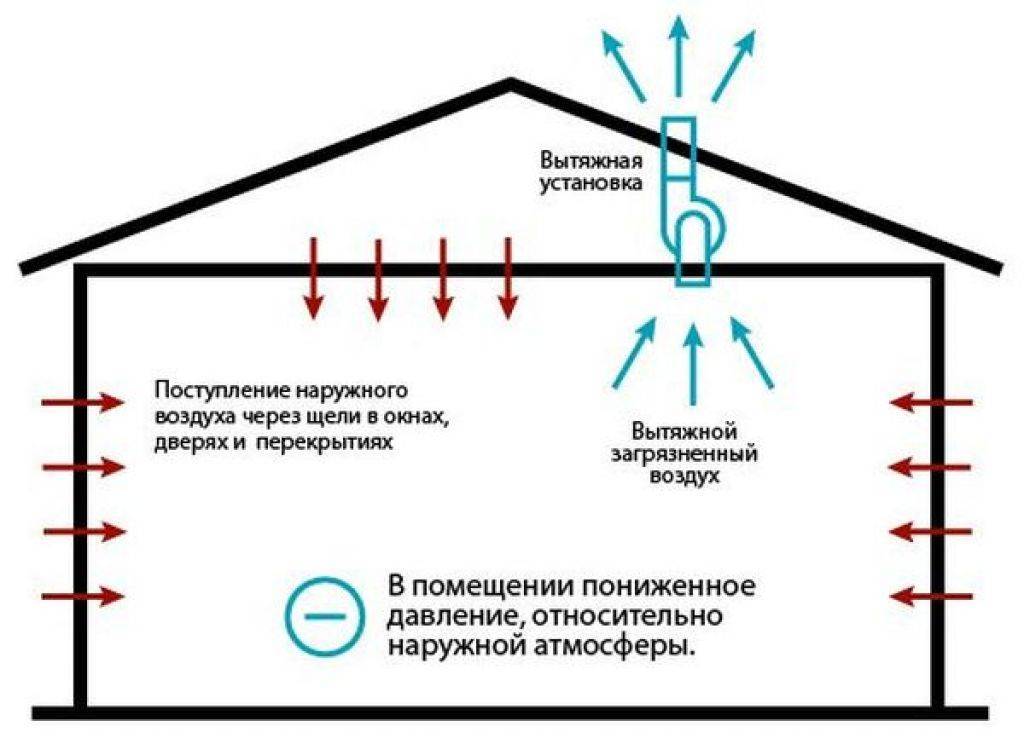

3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Преимущества и недостатки пластиковых воздуховодов

Преимущества воздуховодов из пластика

Основными преимуществами воздуховодов из пластика, которые трудно оспорить, являются их физические свойства, а именно легкость, прочность и, следовательно, простота в транспортировке. Поэтому многие инженеры систем вентиляции отдают свое предпочтение именно пластиковым трубам, а не воздуховодам из «оцинковки».

Полный перечень преимуществ:

1. Существенным плюсом, которым обладают трубы пластиковые для вентиляции, является абсолютная неподверженность коррозии – постоянной проблеме воздуховодов из металла.
   С такой позиции воздуховоды, изготовленные из пластика, представляются идеальным решением задачи для проектировщика вентиляционных систем, который каждый раз вынужден задумываться над защитой оцинкованного железа или жести от ржавчины и влаги, проникающей всюду.

2. Еще одной причиной постепенной замены металлических воздуховодов пластиковыми является низкая стоимость пластика, в то время как цена на металл растет постоянно.
   Поэтому вентиляционная пластиковая труба в системе воздуховодов выглядит более выгодной в финансовом отношении, способной вытеснить дорогостоящую железную.

3. Технологические и физические свойства, которыми характеризуется вентиляционная труба пластиковая, по многим показателям превосходят характеристики металлических аналогов.
   Металл во время обработки, вальцовки или формовки получается с шероховатостями разной степени, которые, находясь на внутренних стенках труб, приводят к увеличению статического сопротивления потока воздуха во всей системе. А это также должно учитываться при проектировании. Пластиковая вентиляционная труба лишена подобного недостатка.
   Технология, применяемая при ее изготовлении, позволяет на выходе получать внутреннюю поверхность без каких-либо шероховатостей, почти идеально гладкую, а после обработки антистатическими веществами труба вентиляционная пластиковая практически не притягивает пыль, что положительно сказывается на необходимости мероприятий по очистке, потребность в которых возникает при этом достаточно редко.

1. Монтаж пластиковых воздуховодов очень прост по сравнению с металлическими. Пластиковые трубы могут нарезаться и корректироваться в размерах прямо на месте монтажа вентиляции.
2. Важным преимуществом является абсолютная безопасность пластиковых труб для человеческого организма, а также отсутствие каких-либо вредных выделений и выбросов в окружающую среду.

Недостатки пластиковых воздуховодов

Как обычно, каждая медаль имеет и свою обратную сторону. В этом смысле не будут исключением и воздуховоды из пластика.

Главным и самым существенным недостатком, которым наделена труба пластиковая вентиляционная – низкая стойкость к огню.

Это выступает во многих случаях решающим доводом в пользу металлических воздуховодов. Подобное обстоятельство весьма ограничивает сферу применения воздуховодов из пластика, и заставляет инженеров вентиляционных систем применять пластиковые воздуховоды только в рамках одной противопожарной зоны, отдела или отсека.

Невысокий уровень защиты от огня, которую имеет пластиковая труба для вентиляции, не может позволить применять такие воздуховоды для монтажа промышленной вентиляции, предполагающей ее прохождение через ряд пожароопасных отделов.

Схема бытового пластикового вентиляционного трубопровода

Вследствие сказанного выше, рекомендуется применение пластиковых воздуховодов исключительно в монтаже вентиляционной системы, которая будет обслуживать локальное помещение или несколько таких помещений, принадлежащих одной противопожарной зоне с допустимой для пластика температурой.

Конструктивные различия: форма, размер, материал

Наиболее распространенные и востребованные размеры каналов и труб следующие:

Для круглых труб:

Для квадратных:

Диаметр, длина, ширина и высота элементов воздухоховодаИсточник blog-potolok. ru

Дополнительные обозначения D1, b1, a1 указываются для отображения толщины стенок. Как правило, они составляют 3-5 мм.

Материал

Под термином «пластик» скрывается группа полимеров с различными характеристиками и свойствами. Наиболее важным показателем является диапазон выдерживаемых перепадов температур.

Для кухонной вытяжки отлично подходит ПП. Материал отлично противостоит химическим повреждениям и легко очищается. Если в помещении находится нагревательный элемент (печь, батареи и т. п.), то выбирайте ПВХ или ПВДФ.

Крыжовник: посадка, уход, виды обрезки, размножение

Технические преимущества пластика

Как уже говорилось, срок службы – один из главнейших критериев, по которым люди отдают предпочтение пластику.

Наряду с длительным сроком эксплуатации воздуховоды из этого материала:

• Обладают более легким весом, чем остальные материалы из которых производятся сегменты вентиляционной системы.
• Не боятся незначительного провисания – допустимое до 4%.
• Просты в монтаже, поскольку замечательно режутся ножовкой по металлу или болгаркой.
• В зоне кровли не требуют усиленной теплоизоляции.
• Изнутри обладают очень гладкими стенками, что делает циркуляцию воздуха по таким трубам более активной и легкой.

Нередко можно увидеть, что собственник монтирует вентиляцию из самых обычных канализационных труб ПВХ. Они более дешевы, обеспечивают превосходную герметизацию, а широкий ассортимент фитингов, тройников, ревизий и пр. дает им возможность смонтировать систему вентиляции любой степени сложности.

Разнообразие соединительных решений дает отличную почву тем, кто задумал смонтировать качественную и вместе с тем бюджетную систему вентиляции из круглых канализационных пластиковых труб

Но каковыми бы ни были трубы воздуховодов по форме, система вентиляции всегда должна укладываться в рамки СНиП, в которых и прописано, каким образом должна быть обустроена любая система вентиляции.

Особенности монтажа

Элементы вентиляционной системы из полипропилена собираются достаточно просто. Технические характеристики воздуховодов обуславливаются прочностью сварных швов.

Проверка их качества осуществляется по ГОСТ 16971-71. Что касается технологии сварочных работ, то они проводятся при соблюдении требований ГОСТ 16310-80.

Для соединения отдельных частей трубопровода между собой применяются специальные фитинги:

• муфты;
• тройники;
• крестовины;
• уголки;
• переходники.

Крепление вентиляционных каналов проводится с помощью хомутов. Технология прокладки обуславливается типом системы вентиляции. Наиболее сложной считается приточно-вытяжная.

Последовательность монтажа воздуховода:

• высверливание в стене здания отверстия для притока свежего воздуха с последующей установкой в него патрубка;
• присоединение приточной системы к вентиляционному каналу, расположенному в чердачном помещении;
• установка вентиляционного рукава, подающего воздух в помещения дома.

Устройство вытяжной системы проводится по вышеописанному принципу. Она располагается на скате кровли дома. При сборке отдельных конструктивных элементов сети из полипропилена необходимо соблюдать технологию монтажа.

Регламентация этого вопроса осуществляется нормативами СП 73.13330.2012 и СП 60.13330.

В них отмечено, что:

• сборку и соединение гибких воздуховодов следует проводить, растягивая их по длине;
• вентиляционные рукава должны быть натянуты с целью исключения их провисания;
• не допускается прокладка гибких и полужестких воздуховодов, если длина вертикального отрезка составляет более 7 метров;
• в местах соприкасания вентиляционной сети с грунтом либо с бетонными конструкциями следует устанавливать жесткие вентиляционные трубы. То же касается помещений подвала, цокольного этажа;
• при установке воздуховодов следует использовать специальные гильзы, сделанные из металла, и переходники.

Устройство теплоизоляции предотвращает процесс выпадения конденсата в вентиляционном канале, что обеспечивает его долговечность.

Ее рекомендуется использовать при прокладке элементов системы, устанавливаемой в неотапливаемых помещениях или снаружи здания.

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

• Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
• Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
• Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
• Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
• Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
• Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
• Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
• Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
• Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Комментариев:

Вытяжка уже давно считается обязательной составляющей кухонного помещения. Это механизм, призванный принудительно выводить из рабочей зоны пищеприготовления запахи и пары.

Имея такое устройство, можно существенно снизить запотевание стекол на окне со стороны кухонного помещения, а также избавиться от распространения «ароматов» (в особенности неприятных) от готовящихся и пригоревших блюд по всему жилищу

Вытяжки обладают и еще одной функциональностью, не менее важной, которая по достоинству оценена многими домохозяйками, подсвечивание варочной поверхности плиты

Самостоятельный монтаж воздуховода с вытяжкой очень даже осуществим в рамках затеянного ремонта на кухне. Работа хоть и кажется несколько кропотливой, но она проста. Нужно рассмотреть, как все обстоит на деле.

Когда монтаж вытяжки на кухне производят качественно и по всем правилам, то предусматривают установку вентиляционного короба, который будет пролегать от вытяжки до вывода вентиляции из кухни.

Вентиляция из канализационных труб в частном доме: своими руками

Вариант вентиляции из канализационных труб в частном доме отличается дешевизной и простотой монтажа. Собрать такую ​​систему можно самостоятельно. Это доступно и эффективно. Этот вариант имеет как преимущества, так и недостатки.

Содержимое

1. Возможность использования канализационных труб для вентиляции
2. Материал для изготовления труб
3. ПВХ
4. Полипропилен
5. Полиэтилен
6. Параметры и стандарты
7. Правила монтажа и изготовление своими руками
8. Преимущества и недостатки канализационных труб для вентиляции

Возможность использования канализационных труб для вентиляции

Применение канализационных труб для вентиляции требует некоторых доработок — утеплитель

Канализационные трубы различаются по прочности, степени безопасности для окружающей среды и здоровья человека. В первую очередь нужно правильно подобрать компоненты будущей системы. В основном используются трубы из ПВХ. Герметичность трубопровода обеспечивают резиновые уплотнители. Установка проста, никаких специальных инструментов не требуется. Элементы вставляются друг в друга. Благодаря разнообразию фитингов из канализационных труб можно собрать вентиляционную систему любой конфигурации.

Некоторые специалисты считают, что из таких элементов можно смонтировать только вытяжку. Канализационные трубы не подходят для приточного воздуховода, потому что пластик выделяет в воздух ядовитые вещества. Однако продукция сопровождается сертификатами безопасности, поэтому однозначно утверждать о значительной концентрации этих веществ в воздухе при использовании водосточных труб в качестве вентиляции нельзя.

Внутренняя поверхность воздуховодов накапливает статическое электричество, поэтому к ней прилипают частицы пыли и грязи. Если обработать антистатиком, этого можно избежать. В любом случае все вышеперечисленное не исключает возможности установки вентиляционной системы.

Для усиления воздухообмена в трубу можно установить вентилятор

Отмечены следующие особенности естественной вентиляции из пластиковых труб:

• Приток воздуха осуществляется через открытые двери и окна, форточки, вентиляционные клапаны, щели за счет разница уровней давления и температуры.
• Часть вентиляционного канала, которая находится в холодных помещениях, например на чердаке, а также на крыше, необходимо утеплить, чтобы не образовывался конденсат.
• Если установить вентилятор на вытяжку, качество и интенсивность воздухообмена улучшится.
• Вытяжные отверстия размещают в помещениях, где образуются неприятные запахи: на кухне, в туалете, в ванной.
• Выход вентиляционного канала на улицу защищен от осадков и ветра — установлен дефлектор.

Вытяжка из канализационных труб лучше всего подходит для деревянных домов.

Материал для изготовления труб

Трубные элементы для устройства канализации различаются по характеристикам в зависимости от материала изготовления.

ПВХ

ПВХ устойчив к УФ-излучению, поэтому чаще используется

Прочный и долговечный материал, устойчивый к УФ-лучам и агрессивным средам. Внутренняя поверхность гладкая. Стоимость изделий из ПВХ доступная, поэтому трубы из этого материала чаще всего используют для монтажа вентиляции. К недостаткам можно отнести: низкую температуру плавления (деформируется при 70 градусах), хрупкость на морозе, выделение ядовитых веществ при горении.

Полипропиленовые

Полипропиленовые трубы имеют максимально гладкую внутреннюю поверхность, устойчивы к агрессивным воздействиям окружающей среды и химическим веществам, долговечны, доступны по цене, выдерживают высокие температуры (до +120°С). При одинаковой толщине стенки полипропиленовые элементы жестче, чем изготовленные из ПВХ.

Полиэтилен

Материал не устойчив к высоким температурам, как ПВХ. Деформируется при +60°С, но выдерживает сильные морозы. Полиэтилен химически инертен, экологичен, обладает прекрасными шумоизоляционными свойствами, срок службы около 100 лет. Современные полиэтиленовые трубы для канализации соединяются раструбным способом. Благодаря гибкости материала трубопровод можно установить с изгибом.

Параметры и стандарты

Для вентиляции чаще всего берут трубу диаметром 110 мм.

При монтаже вентиляции в ряде случаев придется столкнуться с несоответствием диаметров отверстий, вентиляционного оборудования и канализационных труб. Проблему можно решить с помощью переходников, но таковых не предусмотрено:

• типоразмеры воздуховодов, вентиляционных частей — 200, 150, 125, 100 мм;
• типоразмеры канализационных труб и фитингов к ним 200, 160, 110 мм.

Ввиду этих несоответствий полностью из дренажных труб можно собрать только систему естественной вентиляции. Смонтировать принудительную систему только из канализационных труб не получится.

При выборе сечения воздуховода нужно учитывать нормы естественного воздухообмена. Показатели рассчитываются несколькими способами. По расчету площади на каждый 1 м² должно приходиться 3 м³/ч свежего воздуха. Определяя норму по количеству постоянно проживающих лиц, считают 60 м³/ч на человека, для помещения площадью более 30 м² норма составляет 30 м³/ч на проживающего. При этом для кухни, оборудованной электроплитой, норма составляет 110 м³/ч, а для кухни с газовой плитой – 140 м³/ч.

Правила монтажа и изготовление своими руками

Вентиляционные трубы монтируются в стены на этапе строительства

Монтаж вентиляции из канализационных труб осуществляется в соответствии с заранее разработанным планом. При составлении проекта необходимо учитывать правила:

• Интенсивность воздухообмена определяется количеством крутых поворотов и поворотов. Система должна быть спроектирована таким образом, чтобы вентиляционный канал был как можно более плоским.
• Чем короче воздуховод, тем эффективнее вентиляция.
• Разница между нижним и верхним уровнями системы должна быть не менее 5 м, иначе тяги не будет. Проблема решается только установкой вентиляторов.

Для изготовления вентиляции в частном доме своими руками подходят канализационные трубы диаметром 160 мм. Объем воздухообмена 30 м3/ч при высоте вентиляционного канала 3 м. Пропускная способность увеличивается за счет увеличения сечения вентиляционного канала.

Подготовительный этап включает в себя разработку проекта в соответствии с правилами монтажа и выполнение расчетов. По нормам кратности воздухообмена полная смена воздуха в жилых помещениях должна происходить один раз в час. Если речь идет о ванной, кухне или туалете — 3 раза в час. Значения для каждой комнаты суммируют и находят требуемую производительность системы. Определять расположение воздуховодов необходимо, понимая направление движения воздушных потоков. Вытяжной канал ведет на чердак или в общую вентиляционную шахту, расположенную в центре здания.

На этом этапе решается, будет ли использоваться аппарат искусственной вентиляции легких.

Подбирается диаметр элементов и высота установки. Если вытяжных отверстий несколько, емкость делится на их количество. Размеры переносятся на схему.

Далее рассчитывается количество компонентов системы и определяется форма арматуры, составляется смета. В ней обязательно учитываются узлы прохода через стены, потолок.

Полимерные трубы после монтажа необходимо утеплить

После приобретения труб, фитингов, крепежа (хомуты, скобы, металлическая лента), вентиляционных решеток, оборудования (если это предусмотрено проектом) можно приступать к монтажу:

1. Кронштейны ведутся установлен согласно плану.
2. Основной стояк в сборе.
3. Вытяжные воздуховоды устанавливаются для каждого помещения.
4. Отдельные ответвления присоединяются к стояку.
5. Ведется монтаж электрооборудования и вентиляционных решеток.
6. Выполнена обшивка утеплителем.

Герметизация соединения является желательным, но необязательным шагом.

Возможна сборка вентиляционного канала из пластика любой конфигурации

Строительство вентиляции из пластиковых элементов не запрещается. Но трубы-воронки отличаются от стандартных воздуховодов некоторыми особенностями.

Среди преимуществ:

• низкая стоимость — пластиковая канализационная труба из ПВХ или ПП стоит в несколько раз дешевле жестяной коробки;
• простой монтаж – трубы вставляются друг в друга, их монтаж не требует специальных инструментов;
• гладкая поверхность благотворно влияет на скорость воздушного потока;
• электроизоляционные свойства — пластик не проводит электрический ток;
• жесткость конструкции – конструкция держит форму, поэтому можно сэкономить на крепеже;
• малошумный — пластик поглощает звуковые колебания;
• малый вес – позволяет размещать его за потолочной конструкцией;
• устойчивость к биологическому и химическому воздействию — пластик не подвержен воздействию химических веществ, например, бытового использования, коррозии. На его поверхности не размножаются споры плесени и грибков.

Имеются и недостатки по сравнению с металлопродукцией:

• ограничения по температуре воздушного потока — температура воздуха должна быть не выше 60°С;
• низкая устойчивость к механическим повреждениям – пластик хрупкий, его можно повредить ударом острым предметом;
• Не подвергать воздействию тепла — в связи с этим не рекомендуется размещать систему под прямыми солнечными лучами, вблизи источников тепла.

Вентиляция из канализационных труб как способ обустройства системы пользуется популярностью благодаря дешевизне расходных материалов и простоте монтажа. Склоняясь к этому варианту, следует учитывать, что замаскировать вентиляцию из канализационных труб сложно, но по техническим характеристикам воздуховоды из специализированных элементов и из канализационных труб схожи.

Вентиляция в каркасном доме своими руками: видео, схемы, фото

Главная » Вентиляция » Дома и квартиры

Каркасный дом с пластиковыми окнами и пароизоляционной пленкой вдоль стен и потолка абсолютно изолирован от притока или оттока воздуха наружу. Вентиляционные каналы, устанавливаемые иногда в ванных комнатах и ​​кухнях, эффективно работают только в многоэтажных домах (от 4 этажей). Именно поэтому в каркасном доме необходимо организовать искусственную вентиляцию.

Как создать приток воздуха в каркасный дом

Схема вентиляции каркасного дома

Собрав вентиляцию каркасного дома своими руками, можно обеспечить естественный приток. Например, вытяжной вентилятор выгоняет воздух, а на его место через клапаны на окнах или приоткрытые форточки поступает свежий воздух с улицы. Клапаны также могут быть установлены в стенах. Если в доме канальная система кондиционирования, можно обустроить вентиляцию в каркасном доме, используя вентканалы кондиционера. В этом случае приток обязателен. Особенно важно обеспечить помещения для сна и отдыха свежим воздухом.

Как создать приток воздуха в каркасном доме

Вентиляционная система каркасного дома тоже нуждается в притоке воздуха. Но тут без форсированного метода не обойтись. Вентиляторы устанавливаются в вытяжных трубах: на кухне, в ванной и в туалете. Однако установленные только здесь вентиляторы будут работать в жилых комнатах, втягивая воздух через дверные щели. Простейшие вентиляторы включаются и выключаются вручную. Более продвинутые модели самостоятельно измеряют уровень влажности в помещении, «детектируют» присутствие людей в ванной или туалете. Для оборудования системы вентиляции каркасного дома площадью две сотки требуется от 6 до 8 вентиляционных каналов, в которых монтируются вентиляторы.

Вентиляционные каналы удобнее всего монтировать из пластика, стыки промазывать силиконом. По мнению специалистов, лучше себя в эксплуатации показывают пластиковые трубы круглого сечения. Перед выходом на улицу пластиковые каналы объединяются в один металлический короб.

Чтобы вентиляция каркасного дома своими руками была установлена ​​незаметно, все трубы укладываются вместе с несущими балками и скрываются отделкой. Размер вентиляторов тоже нужно подобрать так, чтобы они исчезали между лагами. То есть проектировать работу необходимо заранее. Подробное видео вентиляции в каркасном доме можно найти в сети и использовать в качестве пошаговой инструкции.

Кстати, установка дополнительной кухонной вытяжки может полностью нарушить все расчеты инженеров, проектировавших систему вентиляции. Поэтому предпочтительнее устанавливать вытяжки с угольным фильтром, который никак не влияет на приток или отток воздуха. После установки труб крепится пароизоляционная пленка, которую можно увидеть на видео вентиляции в каркасном доме.

Основным потребителем электроэнергии в системе являются вытяжные вентиляторы.
