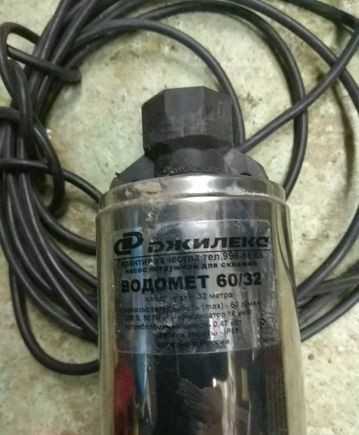

Джилекс Водомет 60/92 Погружной (скважинный) насос для воды

Плавный пуск двигателя: есть

Защита от перегрева: есть

Длина сетевого шнура: 50 м

Установка: Вертикально

Глубина погружения: до 30 м

Погружной центробежный многоступенчатый насос «Водомет» с «плавающими» рабочими колесами, «омываемым» электродвигателем и встроенным конденсатором предназначен для подачи воды из колодцев, резервуаров и открытых водоемов, а также из скважин с внутренним диаметром от 100 мм и более для системы водоснабжения дома, орошения сада и огорода.

Насосы «ВОДОМЕТ» по сравнению с вибрационными насосами:

— имеют больший КПД, так как вращательное движение экономичнее возвратно — поступательного из-за отсутствия режима «пуск-остановка»;

— менее шумные;

— значительно долговечнее, так как не имеют быстро изнашиваемой клапанно — поршневой системы;

— не оказывают вредного влияния на скважину и всю систему водоснабжения, так как не имеют существенной вибрации.

Насосы «ВОДОМЕТ» по сравнению с вихревыми насосами:

— имеют больший КПД; — не подвержены изменению параметров во времени, в то время как у вихревых насосов износ рабочих поверхностей снижает расходно-напорную характеристику;

— менее шумные;

— не столь чувствительны к загрязнениям.

Насосы «ВОДОМЕТ» с «плавающими» рабочими колесами по сравнению с традиционными:

— имеют больший гидравлический КПД, что повышает напорную характеристику каждого рабочего колеса, а значит, снижает их необходимое количество, т.е. осевые габариты насоса, массу вращающихся частей, следовательно, вибрации;

— имеют меньшую склонность к засорению, так как «всплывая» способны пропускать большие по величине частицы.

Насосы «ВОДОМЕТ» с «омываемым» электродвигателем по сравнению с насосами традиционной компоновки:

— расположение электродвигателя над насосной частью позволяет вывести кабель электропитания из верхней крышки насоса, что уменьшает общий габарит и позволяет монтировать насос в скважину с обсадной трубой меньшего диаметра, а значит, и более дешевую;

— электродвигатель насоса надежно защищен от перегрева потоком омывающей его воды, которая проходит по кольцевой щели между оболочкой статора и корпусом насоса;

— расположение уплотнения в верхней точке гидравлической части насоса предохраняет его от попадания песка, следовательно, значительно увеличивает срок службы;

— компоновка насоса позволяет использовать его в частично погруженном положении, например, в открытых мелких водоемах.

Насосы «ВОДОМЕТ» с встроенным конденсатором исключают конденсаторную коробку и позволяют использовать обычный трехжильный кабель, вместо четырехжильного кабеля, что упрощает монтаж.

Все части насоса, соприкасающиеся с перекачиваемой водой, изготовлены из материалов, разрешенных для контакта с пищевыми продуктами.

Главное: Насосы «ВОДОМЕТ» модифицированы для использования, в так называемых, «запесоченных» скважинах. Они способны перекачивать воду, содержащую во взвешенном состоянии 2 кг* песка в кубометре воды.

ВЫБОР МОДЕЛИ НАСОСА

Правильно выбрать модель насоса Вам помогут два числа в его обозначении.

Первое число показывает максимальный расход литров воды в минуту на выходе из насоса при отсутствии сопротивления потоку воды.

Второе число показывает максимальный напор в метрах, развиваемый насосом при работе «в тупик».

Например: насос «ВОДОМЕТ 60/52», при свободном изливе, подает 60 литров воды в минуту (3,6 кубических метра в час), а при отсечении подачи, т. е. при закрытых водоразборных кранах, развивает напор 52 метра (5,2 атм.).

В предельном режиме насос практически не используются. Он чаще всего эксплуатируется, в так называемой, «рабочей точке», с номинальным (50% максимального) расходом при номинальном (50% максимального) напоре. Однако выбирать насос можно по максимальным параметрам.

Насосы «ВОДОМЕТ» с максимальным расходом 60, 115 и 150 литров воды в минуту были разработаны на базе многолетнего анализа среднестатистических данных потребления воды и производительности источников водоснабжения.

Насосы «ВОДОМЕТ» с максимальным расходом 60 литров воды в минуту предназначены для источников водоснабжения (колодец, скважина и т.п.) с малым и средним дебитом и с предполагаемым умеренным (2-3 кубических метра в час или 35 — 40 л/мин, т.е. 3-4 водоразборных крана) номинальным расходом воды.

Насосы «ВОДОМЕТ» с максимальным расходом 115 литров воды в минуту предназначены для источников водоснабжения (колодец, скважина и т. п.) со средним и повышенным дебитом и с предполагаемым повышенным (3-4 кубических метра в час или 50 — 65 л/мин) номинальным расходом воды.

Насосы «ВОДОМЕТ» с максимальным расходом 150 литров воды в минуту предназначены для источников водоснабжения (колодец, открытый водоем и т.п.) с высоким дебитом и с предполагаемым высоким (4-6 кубических метра в час или 65 — 100 л/мин) номинальным расходом воды.

Максимальный напор насоса следует выбирать в зависимости от расстояния по вертикали, от поверхности земли до статического уровня воды в источнике:

— если это расстояние не превышает 5 метров, Вам необходим насос с напором 30-32 метра;

— если это расстояние до 25 метров, Вам необходим насос с напором 45-52 метра;

— если это расстояние от 25 до 45 метров, Вам необходим насос с напором 60-75 метров;

— если это расстояние от 45 до 60 метров, Вам необходим насос с напором 92-115 метров.

НАЗНАЧЕНИЕ

Категорически запрещается перекачивание воды при температуре ниже +1°C и выше +35°C, горючих, химически активных жидкостей, а также воды, содержащей абразивные вещества и прочие твердые предметы, которые приводят к интенсивному износу рабочих органов, снижению производительности и напора насоса.

УСТРОЙСТВО НАСОСА

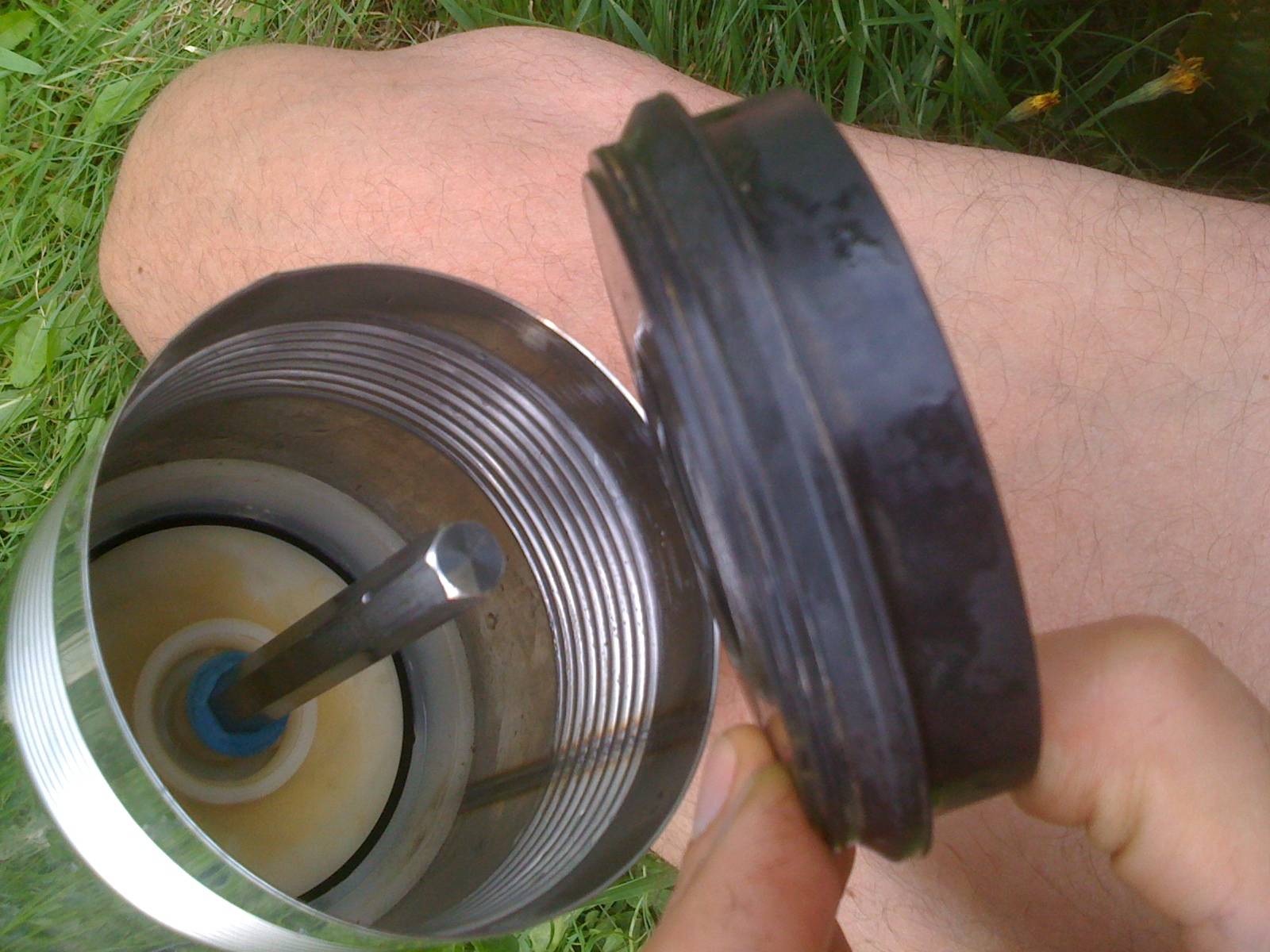

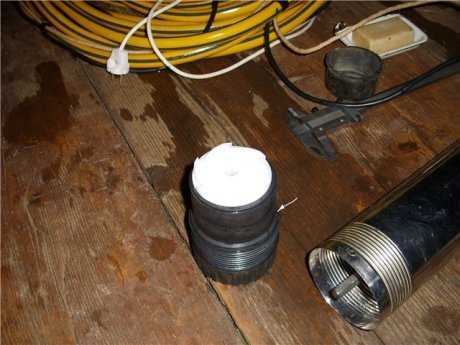

Насос состоит из насосной части и омываемого электродвигателя, расположенных в едином корпусе из высококачественной нержавеющей стали. Составляющие центрируются в корпусе посредством передней и задней крышек, а так же промежуточной опоры.

Двигатель насоса маслонаполненный, герметичный, асинхронный с короткозамкнутым ротором на подшипниках качения. В обмотку статора встроен термопротектор, защищающий электродвигатель от перегрева. Уплотнение электродвигателя разгружено, так как давление внутри и снаружи электродвигателя выравнивается мембраной, максимальная глубина погружения насоса под воду 30 метров.

Охлаждение двигателя насоса осуществляется перекачиваемой водой, поэтому не следует допускать работы насоса при отсутствии расхода.

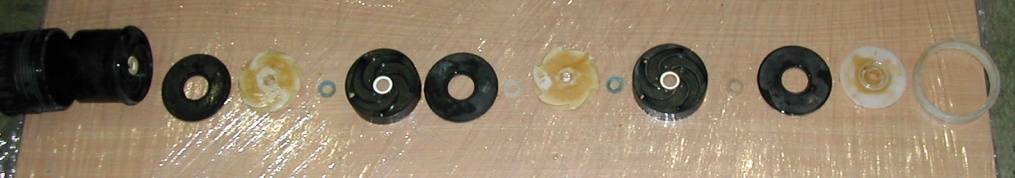

Особенностью конструкции «плавающих» рабочих колес насоса «Водомет» является их прирабатываемость.

Известно, что зазор между вращающимися и неподвижными деталями гидравлической части насоса является причиной внутренних перетечек в насосе, снижающих его КПД. Поэтому обеспечение малых зазоров в традиционном насосе является трудно достижимой технологической задачей. В процессе эксплуатации эти зазоры увеличиваются, что, соответственно, снижает и без того невысокий КПД насосной ступени традиционного насоса.

В насосе «ВОДОМЕТ» рабочие колеса «плавающие», так как имеют возможность перемещаться в осевом направлении, прижимаясь, под действием рабочего давления, к задней поверхности направляющего аппарата (диффузора) предыдущей ступени. При этом контакт происходит по одной из двух пар трущихся поверхностей.

В первые часы работы происходит интенсивный износ пластмассового буртика рабочего колеса в крышке направляющего аппарата (диффузора), при этом, несколько повышается потребление электроэнергии и снижается расходно-напорная характеристика. В результате этого износа происходит «притирка» буртика, обеспечивая «нулевой» зазор.

Затем, разгружая первую трущуюся пару, в контакт вступает вторая пара трущихся поверхностей. Это антифрикционная шайба и керамическое кольцо. Поскольку трение этих деталей в воде происходит без износа, а в зоне уплотнительного буртика уже образовался «нулевой» зазор, то насос выходит на оптимальный режим работы. Этот режим характеризуется повышением расходно-напорной характеристики и снижением потребления электроэнергии.

В задней крышке насоса с выходным патрубком расположены две проушины для закрепления троса. Из задней крышки насоса выходит водостойкий, гигиеничный кабель необходимой длины, что снижает риск неправильного подключения насоса.

Насос с индексом «БК» — с длиной кабеля 1 м.

Насос с индексом « А» (автомат) оснащен поплавковым выключателем, исключающим работу насоса без воды. Такой насос может быть использован в колодце или другом источнике, имеющем достаточное пространство для использования поплавкового выключателя. В передней крышке насоса установлена антифрикционная втулка, служащая опорой вала насосной части. В передней крышке погружного насоса выполнены всасывающие окна размером 1,5 х 1,5 мм, препятствующие проникновению в насос крупных частиц.

В передней крышке насоса с индексом « М» (магистральный) вмонтирован штуцер, что позволяет использовать насос как поверхностный, встраиваемый в водоподающую магистраль.

Насос с индексом «ДОМ» комплектуется гидроаккумулятором, панелью управления и необходимой запорной арматурой, позволяющей собрать систему автоматического водоснабжения.

Насос с индексом « Ч» (частотный преобразователь) оснащен электронной системой автоматического управления, которая обеспечивает «плавный пуск» насоса, защиту от «сухого хода» (от работы насоса без расхода воды) и точное поддержание заданного напора в водопроводе независимо от расхода.

Производитель: ДЖИЛЕКС

Производитель	Россия
Сборка	Россия (RU)
Исполнение	Базовое
Место установки	Скважина
Тип	Скважинный
Режим работы	Прерывный
Количество фаз:	1
Количество ступеней	12
Класс защиты	IP68
Напряжение, В	220
Частота тока, Гц	50
Ток, А	5
Категория мотопомпы	Clear Water (Слабозагрязненная вода)
Максимальная глубина всасывания, м	30
Максимальная производительность, л/мин	60
Максимальная высота подъема, м	92
Максимальный размер пропускаемых частиц, мм	1,5
Тип топлива	Электрическая энергия
Потребляемая мощность	1,1 кВт
