Ввод электричества в деревянный дом должен быть максимально безопасен

Когда дом построен, электричество к нему подводится прежде всего. Хотя данная процедура не отличается большой сложностью, выполнить ее следует в строгом соответствии с существующими правилами, чтобы ввод электричества не создавал никаких угроз ни для самого дома, ни для людей, которые в нем будут проживать.

Содержание

  • 1 Способы, используемые для подключения к электрической линии
    • 1.1 Воздушный ввод
    • 1.2 Подземный ввод
  • 2 Защита кабеля, укладываемого в отверстие ввода
  • 3 Ввод электричества в кирпичный дом

Способы, используемые для подключения к электрической линии

Следует особо подчеркнуть, что подключение к электрической линии должно производиться только лишь специалистами, имеющими право на выполнение работ такого рода. Все же остальные действия могут выполняться домовладельцем своими силами.

Чтобы подать электропитание в свой дом, можно взять на вооружение любой из следующих двух способов:

  • Воздушный, являющийся самым недорогим и простым. Однако, выбрав этот способ, нельзя забывать о тех недостатках, с которыми он сопряжен – возможность повреждениями подвода порывами ветра, упавшим с крыши снегом, ветвями соседних деревьев.
  • Подземный, эстетичность и безопасность которого не подлежит сомнению. Недостаток же его состоит в большой трудоемкости работ и их существенной стоимости

Читайте также Оказывается, можно получить электричество, используя соленую воду

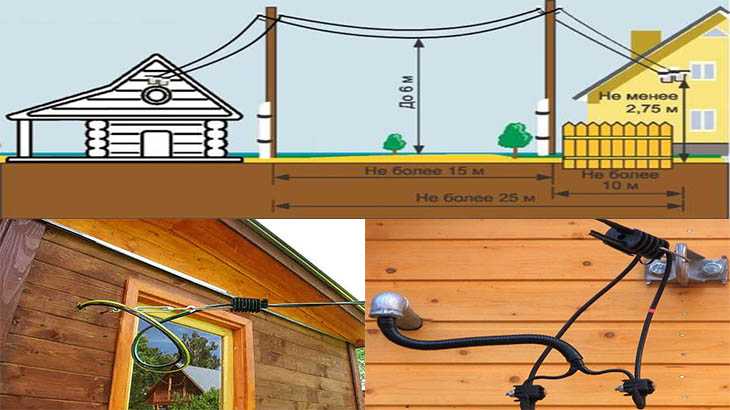

Воздушный ввод

При вводе электричества данным способом кабель, идущий от столба к дому, просто подвешивается в воздухе. На самом доме он должен закрепляться на фарфоровой арматуре, причем ввод в здание должен обустраиваться на минимальной высоте 2,75м.



Для подводки должен использоваться кабель СИП, достоинства которого состоят в повышенной прочности и в наличии изоляции, неподверженной негативному воздействию ультрафиолета. Для ввода, должны применяться кабели ВВГнг или КВВГнг, присоединяемые к СИП на роликах фарфоровой арматуры. Пропускание кабеля СИП через толщу стены запрещено правилами пожарной безопасности.

Читайте также Требования к вентиляции в деревянном доме

Работы по подвеске подводящего кабеля должны выполняться специалистами. На долю хозяина выпадает подготовка точки ввода, куда необходимо вставить металлическую гильзу или толстостенную трубу. Отверстие ввода должно выбираться там, где исключено формирование влаги или наледи, и располагаться в стене.

Выбирая вводную втулку, следует исходить из того, что толщина ее стенок должна составлять:

  • при сечении кабеля 4 мм2 -2,8 мм;
  • при сечении кабеля 6-10 мм2 -3,28 мм.

Снаружи дома втулка должна выступать на расстояние 20-30 см.

Читайте также Как установить электрический столб на участке

Подземный ввод

Для подводки этим способом в траншею укладывается кабель ВВБШв, располагающийся в трубе, заложенной на глубине 1,2-5м. Минимальное сечение используемого кабеля должно составлять 16 мм2. Трубы прокладываются вплоть до вводного устройства с небольшим уклоном в сторону улицы. Концы труб должны быть заделаны так, чтобы исключалось проникновение в них воды и влаги.

Кабель должен вводиться через толщу фундамента, а не под ним.

Защита кабеля, укладываемого в отверстие ввода

Поскольку кабель ввода, находящийся в толще стены, представляет наибольшую опасность, он должен быть защищен с использованием одного из следующих способов или обоими сразу:

  • укладка в толстую металлическую трубу, о чем писалось ранее.
  • установка дополнительного защитного устройства на наружной части стены

Читайте также Как закрепить кабель на стене: разновидности используемого крепежа

Ввод электричества в кирпичный дом

Говоря о доме деревянном, было бы своего рода дискриминацией не упомянуть о порядке ввода электричества в дом из кирпича.

К счастью, много информации здесь излагать не придется, поскольку все, что сказано по поводу деревянного дома, полностью относится и к дому каменному, хотя пожароопасность его значительно меньше.

Читайте также Как правильно выбрать кабель для подключения мощной бытовой техники

Надеемся, что рассказанное нами позволит вам правильно обустроить в своем доме электрический ввод, сделав его максимально безопасным.

А может, у вас есть дополнительная информация? Поделитесь, пожалуйста, ею с нашими читателями в комментариях.

Подборки: ввод электричества воздушный ввод Деревянный дом Кабель кирпичный дом подземный ввод электрический ввод

Ввод электричества в деревянный дом, правила и видеоинструкция

Содержание:

  • Правила прокладки питающего кабеля
  • Воздушный ввод электричества в деревянный дом
  • Ввод электропитания в деревянный дом
  • Защита вводного кабеля в деревянный дом
  • Видеоинструкция по вводу электричества в деревянный дом своими руками

Для подведения электропитания в деревянном доме хорошо подойдет провод типа СИП (самонесущий провод с изоляцией). На сегодняшний день такой тип кабеля приобретает все большую популярность на рынке. Изоляция СИП состоит из высококачественного полиэтилена и не разрушается под воздействием солнечных лучей. Благодаря чему провод имеет высокий срок службы. Существуют два основных способа подключения деревянного дома к электросети: в траншее и воздушный.

Правила прокладки питающего кабеля

Для прокладки питающего кабеля в траншее используют траншею Т-1 глубиной 900 мм, при прокладке кабеля в пластиковых трубах глубину траншеи можно уменьшить до 500 мм. Ввод кабеля в деревянный дом осуществляется через фундамент или над фундаментом, ввод кабеля под фундаментом запрещен! Для прокладки кабеля в траншее используют кабель марки ВВБШв.

Кабельные вводы в здания следует выполнять в трубах на глубине не менее 0,5 м и не более 2 м от поверхности земли. При этом в одну трубу следует затягивать один силовой кабель.

Прокладку труб следует выполнять с уклоном в сторону улицы. Трубы для ввода кабеля следует закладывать, как правило, непосредственно до помещения вводно-распределительного устройства. Концы труб, а также сами трубы при прокладке через стену должны иметь тщательную заделку для исключения возможности проникания в помещения влаги и газа.

По подвалу и техническому подполью здания при отсутствии возможности доступа посторонних лиц (кроме эксплуатирующего персонала) допускается прокладка транзитных силовых кабелей напряжением до 1000 В, питающих электроэнергией другие здания. Кабели должны размещаться в доступных местах открыто на кабельных конструкциях, на лотках, в каналах строительных конструкций или в неметаллических трубах. В подвалах кабели должны прокладываться в коридорах, выделенных для прокладки коммуникаций. При этом лотки с транзитными кабелями должны располагаться ниже лотков, на которых прокладываются провода или кабели внутридомовых сетей. Разрешается совместная прокладка транзитных кабелей и кабелей вводов в здание.

Прокладка транзитных электрических сетей, проложенных открыто, через кладовые и складские помещения не допускается.

Внутренние электрические сети, в том числе сети противопожарных устройств, цепей управления и сигнализации, должны, как правило, выполняться проводами и кабелями с алюминиевыми жилами*. Питающие линии разрешается выполнять алюминиевыми шинопроводами при технико-экономическом обосновании.

Воздушный ввод электричества в деревянный дом

По правилам ПУЭ сечение вводного кабеля должно быть не менее 16 мм2, расстояние от поверхности земли до ввода должно быть не меньше 2.75 м. Провод СИП покрыт изолирующей оболочкой из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного провода СИП составляет более 25 лет.

Подключение к высоковольтной лини, а также ввод в дом выполняют с помощью фарфоровой арматуры, сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт. Анкерные (клиновые) зажимы рассчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и Т.П.) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

Ввод электропитания в деревянный дом

Т.к согласно ПУЭ запрещается прокладка алюминиевого кабеля по сгораемым конструкциям, вводить кабель СИП (с алюминиевыми жилами) в дом непосредственно нельзя, поэтому требуется перейти через распределительное устройство на кабель ВВГнг, КВВГнг. В качестве дополнительной защиты уже в помещении кабель ВВГнг помещают в пластиковую гофрированную трубу, имеющую сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв. мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм.

Место под технологическое отверстие подбирается с учетом того, чтобы влага или наледь не образовывалась непосредственно в районе входа кабеля. Поэтому, если крюк вкручен в горизонтальную поверхность, то отверстие проделывается выше крюка. Если это, по каким-либо причинам не удается сделать, тогда делается петля, которая опускается ниже отверстия на 20-25см и закрепляется к стене (рис. 2). Также можно проделать отверстие в перекрытии чердачного помещения, но никак не в кровле, водоотводящих приспособлениях, оконном или дверном проеме. После того, как отверстие готово в него вставляется металлическая труба (гильза) диаметром на три-четыре типоразмера больше гофрированной трубы. Осталось оборудовать место подключения вводного кабеля к вводно-распределительному устройству. Если деревянный дом принадлежит одному хозяину, то устанавливается стандартный индивидуальный щит учёта, если нескольким – то монтируется главный распределительный щит с аппаратами защиты (автоматические выключатели).

Защита вводного кабеля в деревянный дом

Существуют несколько основных способов защиты кабеля:

1) ввод кабеля в толстостенной стальной трубе;
2) установка на вводе дополнительной защиты;
3) установка защиты на столб воздушной линии, от которого производится ответвление.

При использовании первого способа весь кабель ВВГнг от арматуры и места присоединения СИП до распределительного щита прокладывают в толстостенной трубе, Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень трудно.

Второй способ:

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата на наружной стене дома подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а во вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он должен защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ (автомат защиты) на наружной стене дома устанавливается 40А. АЗ (автомат защиты) в щитовой дома устанавливается 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики).

Такой способ защиты и подключения ввода в деревянный дом требуют, в первую очередь, энергоснабжающей организации (ЭСО), которые могут контролировать расход электроэнергии, не заходя в дома.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. При таком способе при срабатывании автомата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.

Видеоинструкция по вводу электричества в деревянный дом своими руками

Читаем дальше — узнаём больше!

  • Защита электрических приборов от перепадов электричества.

    Как правильно выбрать электросчетчик

  • Светильники: виды, плюсы, минусы

  • Как правильно выбрать люстру

  • ЕвроЭнергоСервис надежный поставщик энергетического оборудования в Беларуси

  • Управление системой освещения с помощью шинной технологии

  • Основы фотовольтаики

  • 2.55
  • 1
  • 2
  • 3
  • 4
  • 5

Оценка: 2.6 из 5
Голосов: 175

Ответить

Электропроводка в деревянном доме своими руками

Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.

Содержание

  • Основные требования для проводки
  • Основные этапы
  • Проект
  • Вход в дом
    • Поставка кабеля в земле
    • Ритрома воздушного кабеля
  • Дистригенсная доска
  • Открыть внутреннюю 9008
  • Distribution
  • Open Winder 9008
  • 110
  • Откройте внутреннюю массу 9008
  • . трубы
  • Распределительная коробка
  • Открытый кабель
  • Скрытая внутренняя проводка
    • Металлические трубы
    • Под штукатурку
  • Выбор коммутационных аппаратов
  • Защитное заземление
  • Испытательные работы
  • Основные требования к электропроводке

    Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.

    Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.

    • Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена ​​из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
    • Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.
    • Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
    • Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
    • Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
    • Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
    • Не допускать нагрева проводников и электрических соединительных узлов.

    Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.

    Основные этапы

    Пошагово весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:

    • Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
    • Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.

    нажмите, чтобы увеличить

    • На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
    • Выполнение ввода от магистральной линии электропередач в дом.
    • Установка и сборка распределительного щита.
    • Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
    • Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
    • Установка защитного заземления и УЗО.
    • Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.

    Проект

    Электропроводка в деревянном доме своими руками начинается с составления проекта.

    По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .

    На чертеже желательно указывать максимальную мощность электроприборов.

    Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.

    нажмите, чтобы увеличить



    Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.

    Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.

    Ввод в дом

    Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.

    Прокладка кабеля в земле

    Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.

    При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.

    Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.

    Прокладка воздушных кабелей

    Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.

    Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).

    В качестве ввода рекомендуется использовать СИП (СИП).

    Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.

    Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.

    Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.

    Распределительный щит

    Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.

    Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

    В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.

    Открытая внутренняя проводка

    Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.

    Трубы электротехнические гофрированные

    Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.

    Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.

    Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.

    Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только пылесосом, но делать это удобно не везде.

    Электрокоробка

    Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

    Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.

    Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.

    Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.

    Открытый кабель

    Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.

    Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.

    Скрытая внутренняя электропроводка

    Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.

    Металлические трубы

    Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.

    Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.

    Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при натягивании его на острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.

    Медные трубы

    считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.

    Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.

    Под штукатурку

    Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных домов из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

    Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.

    Для этого есть две веские причины:

    1. При монтаже изоляционный слой жил может быть незначительно поврежден.
    2. Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).

    Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.

    Выбор коммутационных устройств

    При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.

    Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.

    В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.

    При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.

    Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.

    Защитное заземление

    Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:

    • Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
    • По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
    • Сварить эти штифты с уголками длиной 1 м при помощи сварки.
    • Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
    • Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.

    В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.

    Тестовая работа

    Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:

    • измерить сопротивление изоляции;
    • загрузить машины;
    • измерить сопротивление заземляющего проводника;
    • проверить петлю «фаза-ноль»;
    • выполнить проверку УЗО.

    После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.

    Наглядно о нюансах электропроводки в деревянном доме в видео:

    Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.

    Монтаж электропроводки в деревянном доме

    Специфика монтажа электропроводки в деревянном доме заключается в том, что дерево является горючим материалом. Поэтому любая неисправность, связанная с коротким замыканием, перегрузкой кабельных линий и их перегревом, может привести к возгоранию и возгоранию.

    Поэтому особенности монтажа электропроводки в деревянном доме таковы: скрытая проводка — либо в металлических трубах, либо по контуру штукатурки. Открытая проводка — строго либо в гофротрубе, либо в коробках, либо на роликах.

    Кроме того, установка выключателей и розеток на деревянные стены возможна только при использовании теплоизоляционных прокладок из материала, не распространяющего горение. Часто такие накладки идут в комплекте с электротехническими изделиями.

    Ну конечно же, в деревянном доме особое значение имеют защитное заземление, тщательно подобранная настройка максимальной токовой защиты (автоматы) и надежные электрические контакты в распределительных устройствах и распределительных коробках. Об этом виде устройства безопасной электропроводки читайте здесь: Электропроводка в деревянном доме

    Этапы монтажа электропроводки в деревянном доме следующие:

    1. Подготовка внутренней трассы.

    Для открытой проводки это будет монтаж кабель-каналов, зажимов для крепления гофротрубы или роликов. Для скрытой проводки в металлических трубах это будет установка специальных хомутов и крепление самих труб, а для разводки по эскизу из штукатурки это будет сделано. В качестве крепежа используются обычные шурупы по дереву с крупной резьбой или обычные тонкие гвозди.

    Прокладку трассы производить по предварительной графической разметке, либо по нитям шпагата или лески. Участки маршрута должны быть строго вертикальными или горизонтальными, а переходы выполняются только под прямым углом. Особенно это касается скрытой проводки, для которой желательно заранее составить подробный план прохождения кабельных трасс.

    2. Вход.

    Ввод кабеля в подавляющем большинстве случаев выполняется ответвлением ЛЭП. Используемый для этого СИП провод и соответствующая арматура. Так как СИП не очень удобен для разделки и соединения внутри щита из-за высокой жесткости, этот провод часто не протягивают в дом, устанавливая коробку с двухполюсным автоматическим выключателем снаружи стены для защиты кабеля в проеме стены. СИП соединяется с верхними хомутами наружной коробки, а, например, обычный ВВГ-нг выходит из нижних хомутов через проходку в стене. В этом случае проходка стен осуществляется по правилам, описанным ниже.



    3. Прокладка кабельных линий в деревянном доме.

    Как для скрытой, так и для открытой проводки подходят кабели марок ВВГ-нг (желательно с индексом ls) или NYM. Если мы имеем дело с ящиками, то заранее отмеряем отрезки кабельных линий, упаковываем их в соответствующий участок ящика и закрываем крышкой. Не следует забывать, что процент заполнения пространства коробки пусть и не строго, но нормируется примерно на уровне 50%.

    Чтобы убедиться, что это не зря, попробуйте экспериментально закрыть крышку коробки, которая забита под завязку, особенно если есть угловые переходы. Эта задача практически невыполнима. Но в любом случае, а особенно при большом количестве прокладываемых кабелей, очень удобными будут коробки, имеющиеся, например, в ассортименте продукции Legrand и позволяющие прокладывать кабели поочередно, без фиксации крышки.

    Если проводим скрытую проводку в трубах, то, установив отрезки труб в хомуты, выполняем протяжку мерных тросов. При необходимости используйте протяжку из стальной проволоки. Протянув кабель через секцию, установите муфту и повторите операцию с другой секцией. Таким образом, повторяем операцию до тех пор, пока не будет смонтирована вся линия.

    Ролики для монтажа открытой проводки редко используются сегодня. Их неудобно использовать для монтажа многожильных и толстых кабелей. А при использовании одножильных проводов, типа РКГМ или специализированной витой проволоки для обратной проводки, красиво уложить несколько кабелей на одну линию невозможно. Поэтому проводка на роликах сегодня — это, в большинстве случаев, просто «фишка», добавляющая стиля.

    Однако, если на участке есть только одна линия тонкого провода, установка будет предельно простой. В петлю витой проволоки вставляется ролик, который удерживает кабельную линию, выдерживая стандартное расстояние от горючей стены.

    При установке на гипсовый эскиз проще всего использовать специальные пластиковые скобы с гвоздями для них в комплекте.

    Если открытая проводка монтируется в гофрированные трубы, то, как правило, кабель протягивается в трубу до начала монтажа и нарезается по размеру уже вместе с гофрой. Во всех случаях не забывайте, что каждая кабельная линия должна быть промаркирована: впоследствии установщик сможет разобраться, откуда и куда идет каждый кабель.

    4. Проходки в стенах.

    Проходки в стенах и их исполнение нормируются по следующим причинам: площадь проходки ограничена, отвод тепла в нее затруднен. Поэтому при перегрузке или коротком замыкании существует очевидный риск того, что именно в пределах пробития стенки произойдет недопустимый перегрев. А для деревянных стен такая ситуация чревата пожаром и пожаром. Поэтому при монтаже необходимо обеспечить огнестойкость каждой стеновой проходки, а кроме того, исключить возможность распространения огня через эти проходки в случае возникновения пожара.

    С другой стороны, такое явление, как усадка стен и строительных конструкций, давно известно в строительстве. Усадка – это деформация, вызванная временем эксплуатации и другими факторами, которые сложно зарегистрировать. Однако эти деформации теоретически могут привести к повреждению кабеля в проходке через стену. Поэтому проникновение кабеля в стену также нуждается в механической защите от повреждений.

    Всего проходка кабеля через стену в деревянном доме выполняется в следующей последовательности: сверлится сквозное отверстие, внутрь которого устанавливается стальная труба, имеющая длину по размеру стены. Через трубу протягиваются кабели, а в последующем оставшееся внутреннее пространство трубы заполняется огнеупорным материалом – асбестовой нитью, специальной огнеупорной пеной или просто цементным раствором.

    Сама трубка, если подойти к вопросу достаточно строго, должна быть заземлена (однако это требование часто не соблюдается — заземлить каждую трубку в каждой проходке сложно, а опасность незаземленной трубки минимальна) .


    5. Монтаж распределительных коробок, подрозетников и распределительных устройств.

    Если проводим скрытую проводку с использованием металлических труб, то перед зашиванием стен и труб необходимо позаботиться о выводе всех необходимых кабелей. В месте выхода кабелей следует подготовить отверстия для установки подрозетников и ответвительных коробок. Там, где будет установлен распределительный щит, также потребуются отверстия. Причем, если купюра купюра, то отверстия будут иметь произвольную форму, а их края нужно будет скрыть под слоем защитного материала, чтобы не повредить изоляцию кабелей.

    А если щит встроенный, то отверстие в кожухе должно быть строго определенных размеров и форм, позволяющих установить корпус щита, при условии, что буртик щита полностью скрывает край отверстия под ним.

    Чтобы сделать отверстия под розетки и ответвительные коробки, следует использовать дисковые пилы (коронки) по дереву. Главное действовать очень аккуратно, чтобы не повредить кабели.

    После того, как обшивка стен полностью завершена, и подготовлены необходимые отверстия, коробки, подрозетники и сам он устанавливаются непосредственно на вводной распределительный щит.

    При проведении скрытой проводки по контуру штукатурки предпочтение лучше отдать розеткам, выключателям, коробкам и распределительным щитам накладного исполнения. Сделать отверстия для монтажа скрытых элементов в сплошной деревянной стене не только сложно, но и небезопасно в дальнейшем с точки зрения пожарных и строителей.

    Поэтому кабели в местах будущей установки элементов просто выводятся наружу. Устанавливается корпус распределительного щита, устанавливаются изоляционные прокладки под розетки и выключатели (если есть, так как при наличии эскиза штукатурки такая подкладка не нужна). Ставятся распределительные коробки, кабели в которых можно сразу подключить, а саму коробку закрыть. Все остальные работы выполняются после внутренней отделки.

    В составе электропроводки на роликах, в кабель-каналах и в гофрированной трубе применяются только электротехнические изделия накладного исполнения. Изолирующие прокладки для розеток и выключателей здесь просто необходимы.

    Использование таких элементов, как гофра, ролики или кабель-канал, предполагает, что отделка деревянных стен производиться не будет, а значит, ждать нечего: в один ход выключатели, розетки, светильники, распределительные коробки , панель ввода установлены. Подключения и отключения производятся практически сразу – монтаж электропроводки занимает меньший промежуток времени, хотя по трудоемкости открытая проводка едва ли уступает скрытой.

    Для скрытой проводки все перечисленные работы можно выделить в отдельный этап, к которому переходят после завершения внутренней отделки.

    6. Установка розеток, выключателей, светильников; реализация исключений.

    Особых хитростей на этом этапе нет. Вот чистое помещение с готовой отделкой. Необходимо аккуратно подключить и установить приборы, подключить светильники и отключить вводной щиток. Все это нужно делать в строгом соответствии с цветовой маркировкой жил кабеля, в первую очередь потому, что потом все это будет легче обслуживать и ремонтировать.

    Все эти работы лучше проводить после отделки, т.к. при проведении отделочных работ для розеток, светильников, выключателей и панелей есть вероятность повреждения и порчи.

    7. Установка заземляющего устройства.

    Шины PE и N во вводном щитке должны быть соединены перемычкой, а шина PE служит основной шиной заземления (ГЗЗ). Это означает, что он должен быть подключен к заземляющему устройству (памяти).

    Это устройство находится в земле возле стены дома. Физически он обычно состоит из трех и более стальных стержней диаметром 16 мм и длиной 3 м, соединенных между собой при помощи сварной полосы от 4 до 40 мм. Зарядное устройство полностью находится в земле, стержни расположены вертикально, а для соединения с доской пола выведена на стену дома такая же полоса 4 на 40 мм.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
