Ввод электричества в деревянный дом

Чтобы самолично организовать электрическую проводку в срубовом доме стоит изучить и соблюдать все предписанные нормы, чтобы не нарушать пожарную безопасность и не навредить жителям дома. Возникший пожар может очень стремительно распространятся по строению.

Живущие в мегаполисах люди мечтают переселиться в комфортные коттеджи за городской чертой. Дом деревянный приобрел огромную востребованность благодаря экологичности древесины, возможности создавать уникальную планировку внутренних помещений, оригинальному дизайну и многому другому. Но срубовые дома имеют значительный недостаток — высокую пожароопасность. По статистике, большинство возгораний в домах деревянного типа случается из-за неисправного электрического оборудования или неправильного ввода электропроводки. Мы хотим ознакомить вас с главными правилами проведения электричества в деревянный дом.

Прежде всего необходимо выбрать подходящий кабель. Процесс организации электричества напрямую связан со столбами. Устанавливают эти столбы с линиями электропередач специальные службы, но протягивать кабель к самому зданию не входит в их обязанности. Поэтому ввод кабеля придется производить самостоятельно. Необходимо очень внимательно и ответственно подходить к этому мероприятию, ведь качество электропроводки определяет безопасность при проживании в деревянном доме и бесперебойную работу электроэнергии. Преимущественно соединение проводится с помощью воздушных линий электропередач.

По всем правилам обустройства электроустановок для того чтобы можно было произвести ввод электричества в дом нужно использовать специальный кабель. Он должен состоять из медных жил и быть хорошо изолированным. В качестве альтернативного варианта можно применить кабель, который используется для прокладки стационарных сетей. Чтобы завести в деревянном доме электричество, можно использовать кабель из алюминия. Однако все же лучше остановить свой выбор именно на медном кабеле, потому что, в отличие от алюминиевого, медный не так сильно перегружается и способен выдерживать значительную нагрузку. Тем более, при стандартном проведении электропроводки нельзя использовать алюминиевый кабель в легко воспламеняемой конструкции.

В при самостоятельном проведении электричества в деревянных домах сделать все в одиночку не получится, придется приглашать для этой работы напарника. А еще лучше прибегнуть к помощи специалистов, которым известны все подробности и нюансы такого рода работы. Профессионалы сделают все грамотно и обеспечат максимальную безопасность.

Как правильно подвести кабель?

Один из самых простых способов — прокладывание кабеля через трубку из резины, заранее размещенную в стене. В определенной степени это не совсем правильный подход, потому как резиновая трубка не может быть использована в какое-угодно время года, хотя само по себе это изделие выполняет функции изолятора. Высокие температуры, ветреная или морозная погода негативно сказываются на резиновой трубке, что может привести к утрате ее изоляционных свойств. Так что, если планируете единоразовый ввод электропроводки в здание, стоит отказаться от данного варианта.

Оптимальное решение изолировать кабель — воспользоваться трубкой с толстыми стенками, выполненной из гофрированного, пожароустойчивого материала. Внутри этой трубы и протягивается электрический кабель. Перед прокладкой проводки необходимо использовать фарфоровую арматуру. Иначе ввод электропроводки будет считаться нарушением нормативов безопасности.

Даже если случится пожар, трубка из металла защитит электропроводку, предотвратив перекидывание огня на древесину. Стены металлической трубки по своей толщине должны соответствовать установленным стандартам:

• медный электрокабель с сечением в 4 квадратных миллиметра помещается в трубку толщиной не меньше 2,8 миллиметра;
• электрокабель с сечением от 6-ти до 10-ти квадратных миллиметра помещается в трубу толщиной 3,2 миллиметра.

После введения электропроводки электрический кабель защищается исключительно выключателем, расположенным на подстанции. Автоматика может вообще не среагировать на отдельные замыкания в электросети. Поэтому данный участок представляет главнейшую опасность опасность. Предлагаем вам самые популярные способы, как провести электричество со всеми предосторожностями.

Хорошая защита электропроводки от замыкания — установка защитного автомата. Стоит не только создать защиту кабеля в стене, но и защитить его за пределами стен металлической трубкой с толстыми стенками. Лучше всего обеспечить такую защиту по всей протяженности кабеля, до самого щитка. Однако это не такая уж и простая работа.

Прокладка слишком узкой трубки может привести к проблемам. А если при проведении проводки вам придется преодолевать разные препятствия, то работа еще больше усложнится.

Даже использование трубки с достаточно толстой стенкой не решит все проблемы, а только оградит здание от замыкания в проводке. При замыкании трубка может достаточно сильно разгореться, что повлечет неприятные последствия.

Во избежание негативных последствий рекомендуется прибегнуть к простому решению — установке защитного автомата. Непосредственно от этого автомата и следует протягивать кабель. Это весьма удобное решение многих проблем и для хозяев, и для проверяющих служб. Расположенный на улице аппарат нужно хорошо защитить от влаги и ветра. По стандартам защита должна быть не меньше 55-ти. При выборе автомата обратите внимание на сечение электрического кабеля.

Для наружного выключателя, в отличие от внутреннего, присущи меньшая чувствительность и меньшая быстрота реакции. Поэтому даже при незначительных перегрузках аппарат попросту остановиться.

Качественное устройство обеспечит абсолютную безопасность от замыкания. Для надежности лучше разместить электрический кабель в металлические трубки.

Многие старые здания не вписываются в вышеозначенные требования. Наверняка предыдущую проводку устанавливали по старым стандартам, не способным выдержать современные сетевые нагрузки. Потому и продолжают происходить эти несчастные случаи, когда электропроводка попросту загорается и возникает пожар, который угрожает порчей имущества и представляет опасность для человеческого здоровья и даже жизни.

Особенности проведения электричества в деревянное строение

В помещениях, где есть отопление нужно установить электрический щиток, который включает в себя следующие устройства: защитные автоматы от перегрузок в электросети и для отключения отдельных линий силового напряжения, электросчетчик.

Такие устройства необходимы для обесточивания линии, когда допустимые параметры тока превышают свои показатели. Тип автомата подбирают, ориентируясь на самый низкий показатель тока в электросети. Например, бытовые розетки ограничиваются показателем 16 А. Приобретение аппарата, рассчитанного на большой ток, сделает бытовые розетки максимально уязвимыми.

Защитный автомат среагирует за пару минут до возникновения замыкания, что позволяет обезопасить жителей дома от ударов током и спасти электрические приборы от поломок.

Идеальный вариант — когда автомат стоит на всех линиях электросети. Но стоимость такого устройства доступна далеко не всем, так что можем предложить более бюджетный подход к организации безопасности — установку аппаратов, предназначенных защищать от заземления. Наша деревянная конструкция поможет многим. Один аппарат можно разместить на основных силовых линиях, другие установить на розетках, распределенных по всему дому. Для такого варианта ввода в дом электричества не нужно будет тратить много средств, но вот сама работа более хлопотная и трудоемкая. Если вдруг сеть повредится, определить место, где она поражена будет гораздо сложнее.

Можно воспользоваться современными дифференциальными аппаратами, сочетающими в себе функции вышеупомянутых устройств. Однако стоят они очень много. Не каждый сможет позволить себе выделить на их покупку такую значительную сумму.

Какие правила необходимо соблюдать при проведении электропроводки?

Внедрение электрического кабеля может проводится разными способами.

• Введение электропроводки через открытый кабель. Многие в своей жизни видели расположенные на стенах здания или на полу кабели электропроводки, прикрепленными к дому с помощью специальных креплений. Но делать такое можно только в том случае, если кабель имеет сечение 6 квадратных миллиметров. Естественно, открытый кабель не украсит деревянный дом. Но современные компании по производству электрики предлагают целые наборы различной проводки, оплетенные резиновым негорючим материалом. По виду они смотрятся гораздо приятнее и гармонично вписываются в интерьер внутренних помещений.
• Кабель в гофрированной трубе — проводится преимущественно вдоль стен. Технические показатели здесь лучше, но вот вид совершенно не презентабельный.
• Вввод кабеля через специальный электроустановочный короб. Полностью разборный короб смотрится неплохо, а при желании, конструкцию можно установить совсем не заметно. При этом все помещения дома эффективно защищаются от пожара. Электроустановочные короба представлены в разной цветовой гамме и разных параметров, поэтому каждый сможет подобрать наиболее подходящий для себя вариант.

На заключительном этапе проведения проводки необходимо выбрать качественную электрофурнитуру. На современном рынке достаточно много розеток и выключателей, способных удовлетворить самых притязательных потребителей. Изделия отличаются по расцветкам, формам и функциональности. Рекомендуем покупать устройства у надежных и ответственных производителей.

Заказать услугу

Заполните форму и наш специалист свяжется с вами в кратчайшие сроки и подготовит индивидуальное предложение

Заказать услугу

Электричество в деревянном доме

• Главная
• Технологии строительства
• Электричество в деревянном доме

Консультация архитектора:

Обязательной составляющей комфортного проживания в собственном доме, является наличие и четкое функционирование инженерных систем, среди которых энергоснабжение занимает важное, если не первостепенное значение. Это относиться как к каменным, так и деревянным строениями. Однако во втором случае, проведение электромонтажных работ требует определенных знаний и строгого соблюдения ПУЭ (правила устройства электроустановок). С чего начать?

Ввод электричества в деревянный дом

Осуществляется двумя основными способами:

• Воздушный. Подразумевает подсоединение к воздушной линии (ВЛ) кабелем с минимальным сечением 16 мм2. Оптимально, если ввод электричества в деревянный дом от ВЛ производится самонесущим изолированным проводом (СИП-4). Он имеет специальную изоляцию, устойчивую к агрессивным воздействиям окружающей среды (срок службы более 25 лет). Если расстояние от основной ВЛ составляет более 10 м., на участке необходимо установить дополнительные опоры (столбы). Высота, на которой располагается СИП (от ВЛ до дома и непосредственно перед вводом в строение) не менее 2,75 м.
• Траншейный (подземный). Для обеспечения безопасности и защиты кабеля, его прокладывают в асбестовых или пластиковых трубах, на глубине 0,5-0,6 м. Наиболее подходящая марка кабеля — ВВБШв. Ввод в дом осуществляется над фундаментом или через него. Внимание! Категорически запрещается ввод кабеля в дом под фундаментом.

Следует отметить, что в первом (воздушном) варианте, заводить СИП в деревянный дом напрямую, нельзя — согласно ПУЭ (не допускается ввод кабеля с алюминиевыми жилами через сгораемые конструкции), поэтому необходимо перейти на провод с медным токопроводником, например ВВГнг.

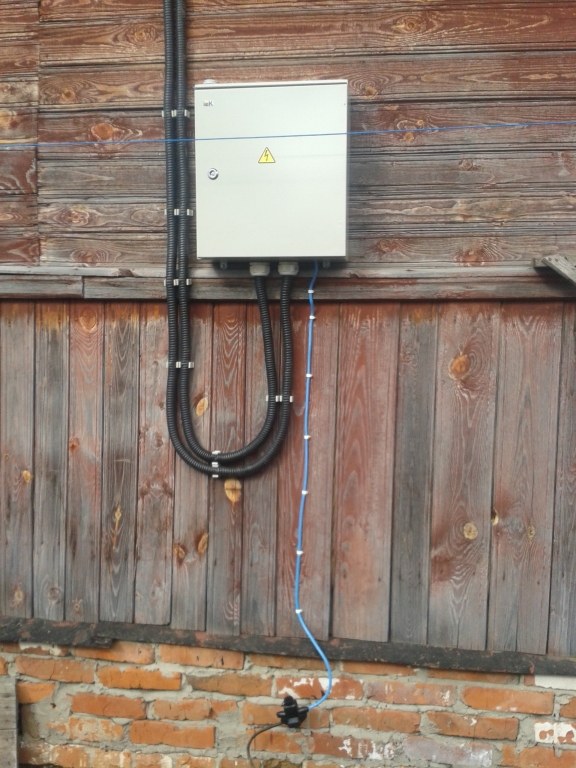

Кабель подведен, но чтобы появилось электричество в деревянном доме, надо пройти через стену. Как это сделать? Чтобы обеспечить безопасность провода от механических повреждений вследствие возможной усадки здания, следует использовать толстостенные стальные трубы. Внутреннюю полость можно заполнить монтажной пеной. Подобная защита используется не только при вводе кабеля через стены, но также и через фундамент.

Внутренняя проводка

Внутренняя проводка электричества в деревянном доме разделяется по способу монтажа и может быть:

• Открытой
• Закрытой

Открытая проводка прокладывается по поверхности потолков, стен, по фермам, опорам и другим конструктивным элементам внутреннего интерьера. Сегодня наиболее популярны следующие варианты:

• С использованием кабель-каналов- позволяет подобрать цвет коробов, под дизайн помещения, отличается скоростью и удобством монтажа.
• С применением гофры.
• На роликах-изоляторах. Часто используется современными дизайнерами для оформления помещения в стиле ретро, с приданием старины.

Скрытая проводка прокладывается внутри конструктивных элементов дома (стен, пола, потолка и т.п.) и выполняется в металлических трубах, замкнутых каналах, гибких рукавах. Данный способ монтажа наиболее удобен на этапе строительных или отделочных работ. Главный плюс скрытой проводки — многообразие дизайнерских решений и отсутствие необходимости дополнительного декорирования кабеля.

Электричество в деревянном доме в любом случае проводится проводами с медными жилами. Через внутренние стены и межэтажные перекрытия, кабель прокладывается в металлических гильзах (трубах). Если здание имеет несколько этажей, то не лишним будет разгрузить главный щит, установив этажные электрощитки.

Внутренняя отделка дома

© 1995-2021 ООО «Савватеево»

Деревянный дом, сруб, проектирование, строительство

Руководство по электричеству Essential Tiny House

Примечание о безопасности. Этот пост и все наши предложения предназначены только для образовательных целей. Мы рекомендуем нанять профессионала, чтобы помочь с электрической системой вашего крошечного дома. Информация здесь даст вам отличную основу, которая поможет вам чувствовать себя уверенно в разговорах с электриком. Для получения дополнительной информации зарегистрируйтесь в нашем Класс строительства крошечного дома

Вот ваш основной путеводитель по электрике крошечного дома.

Мы определяем техническую терминологию, обсуждаем потребность в электроэнергии для небольших помещений и даже изучаем солнечные системы для автономных крошечных домов.

Элементы электрической системы маленького дома

Элементы электрической системы маленького дома такие же, как и в большом доме, только их меньше. Ниже приведены некоторые основные термины и части электрической системы крошечного дома. Если вы отключитесь от сети и выберете солнечную систему, они останутся прежними, с добавлением солнечных панелей, аккумуляторов и инвертора.

Заземление

Заземление — одна из самых важных вещей при подключении электричества в маленьком доме. Он нужен для безопасности, чтобы вернуть электричество на землю туда, куда оно хочет. Без заземления электрический ток может пройти через ваше тело и вернуться на землю, вызывая у вас удар током. Действительно, заземляющий провод будет непрерывным по всей электрической системе крошечного дома, спускаясь в землю.

Вольт

Вольт — это обычная единица измерения, о которой вы будете часто слышать, когда имеете дело с электричеством. Это форма электрической силы. В большинстве домов вы будете работать с напряжением переменного тока (переменного тока). Как правило, по проводам в доме проходит напряжение 240 вольт. Для крошечного дома вы можете использовать 240 или 120 вольт. Это потому, что большинство розеток и штуковин работают на половине 240 или 120 вольт. Тем не менее, высокоэнергетические приборы, такие как плиты и сушилки, используют 240 и требуют специальных выключателей и проводки, чтобы выдерживать повышенную электрическую силу. Какие электрические приборы вы будете использовать, поможет определить, подходит ли 240 или 120 вольт для электрической системы вашего крошечного дома.

Ампер

Ампер — еще одна единица измерения в мире электричества. Они представляют поток или течение. Чтобы понять электрические усилители, полезно подумать о проточной воде. В этом случае ток — это то, сколько воды на самом деле протекает. Возвращаясь к электрической системе нашего крошечного дома, ампер показывает, сколько электричества проходит через него.

Одно место, где вы столкнетесь с усилителями, находится в коробке выключателя, при этом общая сила тока, поступающая в коробку, распределяется различными выключателями. Они позволяют различному количеству электричества проходить через них и выходить в цепи по проводам. Чрезвычайно важно использовать провод правильного размера для проходящего через него тока; слишком много ампер через провод меньшего сечения может вызвать пожар. Прерыватели помогают предотвратить это, ограничивая количество ампер, проходящих через каждую цепь, которой они управляют.

Ватт, киловатт, киловатт-час

Ватт и киловатт-час — еще одна важная единица измерения. В этом случае они измеряют общее энергопотребление. Чтобы рассчитать ватты, вы просто умножаете вольты на амперы. Это число дает нам представление о том, сколько энергии что-то потребуется. Наконец, поскольку мы склонны использовать электричество с течением времени, вы можете измерить количество ватт в час или 1000 ватт в час, что является киловатт-часом. Поскольку в большинстве домов используется много тысяч ватт в час, киловатт-час является стандартной единицей измерения потребления электроэнергии; Вы, вероятно, увидите это в своем счете за электроэнергию.

Коробка выключателя

Коробка выключателя — это то место, откуда подается питание и распределяется по электрической системе крошечного дома. Отдельные выключатели посылают измеренное количество электрического тока (ампер) в каждую цепь в доме по проводам. Если одновременно включено слишком много приборов, пропускающих через цепь больше тока, чем предусмотрено, выключатель сработает. Это отключает питание этой цепи и предотвращает пожар.

Проволока

Существует множество видов проволоки и различных размеров или калибров каждого вида проволоки. Чрезвычайно важно выбрать правильный провод для вашего приложения. Некоторые провода лучше подходят для влажных условий, для подачи большого тока на такие устройства, как сушилка, или для легкого изгиба, чтобы поместиться в небольших помещениях.

Чтобы узнать больше о различных частях электрической системы крошечного дома, в том числе о том, как они соединяются друг с другом и как подключать розетки, осветительные приборы и многое другое, запишитесь на наш курс по строительству крошечного дома.

Требования к электричеству в маленьком доме

Требования к электричеству в маленьком доме во многом зависят от того, какие электроприборы вы будете использовать. Поскольку крошечные дома меньше стандартных домов, у вас, естественно, будет меньшая потребность в электричестве для освещения, розеток и отопления/охлаждения. С другой стороны, приборы с высоким потреблением электроэнергии, такие как холодильники, плиты, тостеры, фены, сушилки для белья и т. д., потребуют аналогичного количества электроэнергии (за исключением, возможно, холодильника, если это небольшой холодильник в меньшем пространстве). Диапазон электрических требований крошечного дома может составлять от 0 до 30 ампер. Подробности смотрите ниже.

С точки зрения безопасности требования к электрической системе крошечного дома точно такие же, как и к любому другому дому. Если вам не терпится погрузиться в строительные нормы и правила для электротехники, вы можете бесплатно получить онлайн-доступ к «библии электротехники», также известной как Национальный электротехнический кодекс (NEC)! Вам нужно будет настроить учетную запись. Этот почти 1000-страничный документ расскажет вам обо всех тонкостях электроустановок. Это стоит просмотреть, просто чтобы увидеть, как все делается, когда вы планируете и проектируете электрическую систему своего крошечного дома.

Другим замечательным ресурсом является буклет для проверки кода Международного совета по кодированию: иллюстрированное руководство по подключению безопасного дома. Они действительно отлично справляются с объединением всех правил до того, с чем вы, скорее всего, столкнетесь. Это отличная ссылка, даже если вы не собираетесь делать свою собственную электрическую систему.

Сколько ампер мне нужно для крошечного дома?

Если вы планируете использовать большинство стандартных электроприборов, для электрической системы вашего крошечного дома потребуется около 30 ампер. Это наиболее распространенная установка для крошечных домов, а также для жилых домов. Однако ваши потребности в электричестве могут быть значительно ниже, если вы не выберете энергоемкие приборы, такие как электрический холодильник, электрическая плита или электрический водонагреватель.

Многие из участников наших занятий по строительству крошечных домов выбирают скромные солнечные системы, которые просто обеспечивают электричеством освещение и зарядку небольших устройств. У них может быть доступ к холодильнику в общественном месте или на летней кухне, они могут использовать пропан или дрова для приготовления пищи и отопления, а также разумно использовать горячую воду.

Чтобы понять, сколько ампер вам может понадобиться для вашего крошечного дома, вы можете использовать этот калькулятор электроэнергии, чтобы получить представление о максимальном количестве ватт, которое вы будете использовать (помните, киловатт равен 1000 ваттам) . Затем разделите это количество ватт на 240 или 120 вольт, в зависимости от напряжения, которое будет использовать электрическая система вашего крошечного дома. Последнее число будет амперами.

Вот формула: ватт/вольт = ампер

А вот пример потребления электроэнергии в маленьком доме в ваттах:

• Потолочный вентилятор: 25
• Лампы x 5: 35
• Мини-холодильник: 60
• Ноутбук : 60
• Телефон: 15
• Электрический чайник: 1000
• Обогреватель: 1500
• Водонагреватель на 5 галлонов: 1500

Общая мощность: 4 195

ватт/вольт = ампер = 4195/240 = 17,48 ампер

Как провести электричество в маленьком домике?

Как и в любом доме, идеально провести электричество в крошечном доме во время строительства. По мере строительства крошечного дома стены будут открытыми и открытыми, поэтому провода можно будет легко провести к розеткам, приборам и осветительным приборам. Включение электричества в дизайн вашего крошечного дома может быть полезным шагом в этом процессе. Конечно, вы всегда можете добавить и изменить электрическую систему вашего крошечного дома позже, но это будет больше работы, чем ее настройка во время строительства.

Для крошечного дома на колесах наиболее распространенными способами подачи электричества являются вилка для автофургона или 120-вольтовый вход с поворотным замком. Оба они в основном выглядят как розетки снаружи крошечного дома. С ними вы подключите весь дом. После того, как электричество поступает через эти вилки, оно будет распределяться через распределительную коробку.

Если вы строите крошечный дом на фундаменте, мобильные варианты по-прежнему хороши. В этом случае вы также можете провести прямую электрическую линию к крошечному дому через подземный или надземный трубопровод. Такой жестко зашитый вариант подойдет для сарая, бытовки или другой хозяйственной постройки.

Солнечная электроэнергия для небольшого дома

Солнечная электроэнергия — отличный вариант для электрической системы вашего крошечного дома, особенно если вы планируете перенести свой крошечный дом в отдаленные места. Любая солнечная электрическая система требует хорошего солнечного освещения, поэтому, если ваш крошечный дом будет в основном в тени, это не сработает.

Источник изображения: In Habitat

Основными элементами солнечной электрической системы являются: фотоэлектрические (PV, солнечные) панели, проводка, батареи и инвертор. Панели собирают солнечную энергию и превращают ее в электричество; батареи хранят это электричество; инвертор превращает электроэнергию в переменный ток, наиболее распространенный в домах; и проводка перемещает электричество вокруг.

Вы можете установить наши фотоэлектрические панели на крышу вашего крошечного дома или установить их рядом с землей. Аккумуляторы и инвертор могут быть размещены либо в вашем крошечном доме, либо в подсобном помещении снаружи. Для мобильных устройств создание пространства для всего в пределах крошечного дома будет более удобным. Для получения более подробной информации о солнечной энергии для крошечных домов запишитесь на наш курс по строительству крошечных домов.
