Армирование буронабивной сваи: Армирование буронабивных свай диаметром 30-40 см на всю длину: основные моменты

Армирование буронабивных свай диаметром 30-40 см на всю длину: основные моменты

Содержание статьи

• 1 Технология армирования
  • 1.1 Схемы армирования
  • 1.2 Выбор арматуры
  • 1.3 Изготовление каркасов

Ввиду особенностей конструкции и эксплуатационных условий армирование свай является обязательным условием. Возникающие в пластах силы пучения стремятся изогнуть, сдвинуть, порвать либо вытолкнуть ж/б изделие наружу. Бетон способен противостоять исключительно сжимающим нагрузкам, но не изгибающим. Стальные стержни вводятся в состав, позволяя получить новый материал – железобетон, повысить устойчивость свайного фундамента к растягивающим нагрузкам.

Глубина скважин, в которые укладывается бетон, в индивидуальном строительстве редко превышает 2,5 – 4 м. Во избежание осыпания грунта в забой при армировании, бетонировании используется опалубка. Наиболее популярны цилиндры из рубероида, полиэтиленовые, асбоцементные трубы. Армирование буронабивных свай производится в несъемную опалубку, что позволяет снизить защитный слой бетона. Кроме того, полимерные трубы решают несколько задач:

• гидроизоляция бетонной конструкции;
• снижение выдергивающих усилий (грунтам сложно зацепить гладкий материал), но в тоже время это снижает несущую способность сваи, т.к. уменьшается боковая сила трения;
• предотвращение обваливания породы на забой.

При монтаже свайного фундамента необходимо руководствоваться нормативными документами:

• СП 24.13330 – фундаменты свайные;
• СП 28.13330 – антикоррозионная защита;
• СП 45.13330 – фундаменты, основания, эксплуатирующиеся в земле;
• Ведомственные и отраслевые руководства по проектированию;
• планы ППР, технологические карты (типовые) на производство работ.

В зависимости от размера скважины, вертикальных нагрузок, крутящего момента процент армирования составляет 0,4 – 3%. Например, при выборе бетона В25 для свай диаметром 30 см потребуется:

• 3% армирование при расчетном моменте в пределах 70 тс*м;
• 2% при 60 тс*м;
• 1% при 30 тс*м;
• 0,4% при 15 тс*м.

При увеличении диаметра скважины до 40 см (обычно максимальный размер оснастки ручного инструмента или мотобура) этот же процент армирования допускается при моментах, увеличенных в 1,2 раза.

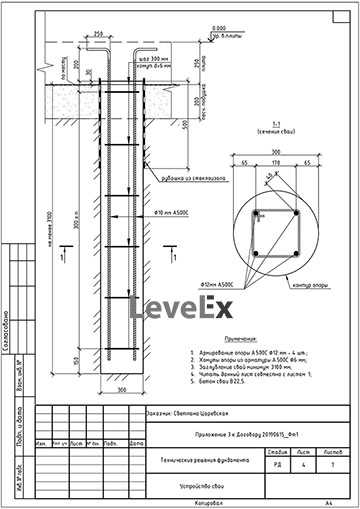

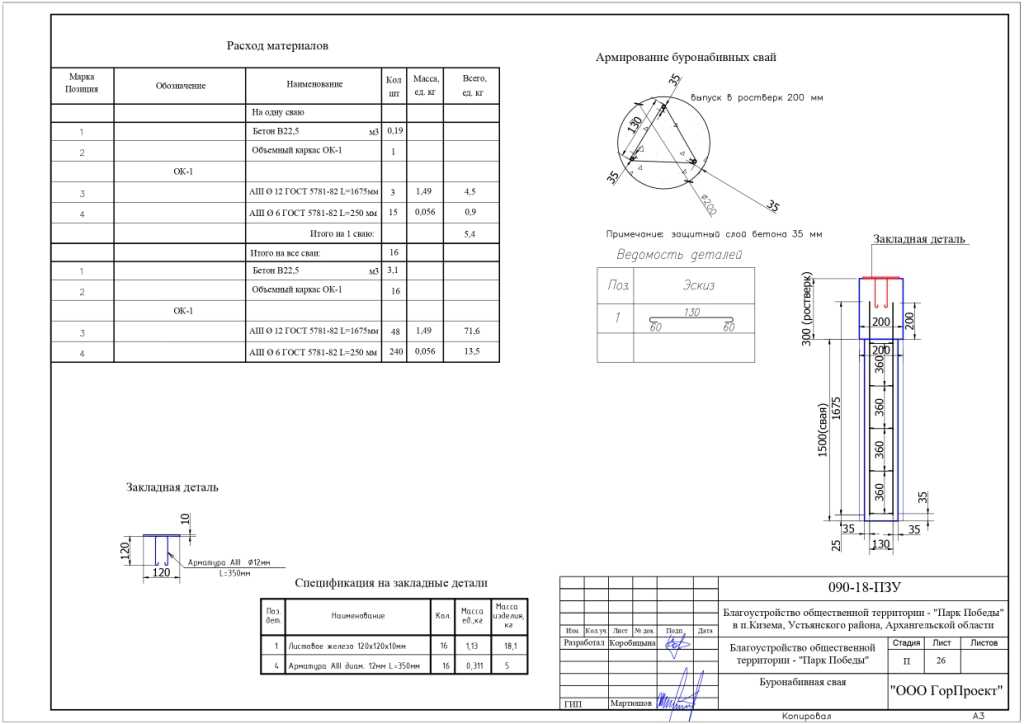

Схемы армирования

Величина и вид нагрузок свайного фундамента существенно влияет на расход арматуры. Например, если сваи диаметром 30 см испытывают исключительно вертикальное вдавливание, опираясь на пласт с высокой несущей способностью, ствол может не армироваться, прочность бетонного стержня достаточна для обеспечения устойчивости конструкции.

Головная часть армируется всегда, чтобы вертикальные прутки, изогнутые под прямым углом, позже были связаны с каркасом монолитного ростверка или плиты (плитный ростверк). Причем, конструкция утапливается в бетон уже после укладки смеси. Характеристики каркаса для головной части свайного фундамента следующие:

• длина стержней – 1 – 1,5 м;
• количество прутков – 4 – 7 штук;
• спираль, хомуты – не обязательны;
• выпуск для ростверка – 50 см для свай диаметром 30 – 40 см;

Если в схеме при расчетах появляется горизонтальные нагрузки с неизбежными для них крутящими моментами, каркас должен погружаться на всю глубину скважины, в схему армирования свайного фундамента добавляются следующие элементы:

Вязка каркаса для сваи.

Хомутами каркасам придается необходимая пространственная геометрия, фиксаторами обеспечивается защитный бетонный слой, чтобы предотвратить разрушение металла от коррозии. Шаг хомутов составляет 30 – 70 см, увеличивается в средней части, снижается на забое, устье. Пример простейшего расчета минимального процента армирования выглядит следующим образом:

• площадь сечения сваи 40 см диаметра – 3,14 х R2 = 3,14 х 202 см = 1256 см2
• минимально допустимый процент – 0,4% х 1256 см2 = 5 см2
• максимально допустимый процент – 3% х 1256 см2 = 37, 68 см2
• сечение арматуры из таблиц ГОСТ – 2,01 см2 для 16 мм прутка, 1,54 см2 для 14 мм стержня, 1,13 см2 для 12 мм арматуры.

При минимально возможном коэффициенте для каждой свае потребуется 4 стержня 14 мм диаметра или 5 стержней 15 мм диаметра. Для максимально допустимого потребуется 18 прутков 16 мм, 24 арматуры 14 мм либо 33 стержня 12 мм.

На практике в частном домостроении обычно используют 4-6 стержней, 4 это минимальное число прутков. Защитный слой обеспечивается креплением на арматуру специальных пластиковых прокладок, отделяющих металл от опалубки.

Выбор арматуры

Согласно СП 63.13330 для свайного фундамента применяется арматура, соответствующая ГОСТ 5781 классов:

• А3 – маркируется А400 либо А500, имеет рифленую поверхность, повышенное сцепление с бетоном, предназначена для вертикальных стержней каркаса;
• А1 – гладкая, используется в хомутах, обозначается А240.

Длину стержней вычисляют сложением глубины скважины, высоты ростверка над землей, 50 см, необходимых для заделки в ростверк изогнутой части. Длину хомутов определяют, исходя из конфигурации (кольцо, квадрат).

Обычная арматура изготавливается из сталей 35ГС, 25Г2С, 32Г2Рпс, она для сварки не предназначена, связывается проволокой. Специальная арматура имеет в обозначении букву С (например А400С), создается из легированных сталей, не изменяющих свойств в сварочных стыках.

Каждая заглубленная в землю конструкция свайного фундамента диаметром 40 см имеет конкретную несущую способность, зависящую от сопротивления грунта под подошвой и на всем ее протяжении (боковое трение).

Поэтому застройщику остается подсчитать сборную нагрузку здания (вес всех элементов силового каркаса, снеговые/ветровые нагрузки из таблиц СП, мебель, прочая эксплуатационная нагрузка), разделить ее на несущую способность сваи, чтобы получить необходимое количество скважин свайного фундамента.

Учитывая минимальную длину свай, диаметр отверстий в земле (обычно 40 см) в индивидуальном строительстве, рекомендуется обеспечить двукратный прочностной запас. Например, ввиду высокой стоимости геологических исследований, шурф в пятне застройки выкапывается самим застройщиком, состав почвы определяется на глаз. Чтобы компенсировать погрешность, недостаточную длину, малый диаметр (30-40 см), специалисты рекомендуют:

• умножать вес стен, перекрытий на 2, это примерно равно массе снежного покрова, жильцов, мебели, оборудования, ветровых нагрузок;
• для СИП панелей, каркасных конструкций лучше использовать коэффициент 3, так как они очень легкие.

Итоговую цифру сборных нагрузок дополнительно умножают на 1,3 для гарантированного прочностного запаса. На практике для легких одноэтажных построек расчеты показывают, что одна – две 30 см сваи, имеющие длину 2,5 м, полностью выдерживают вес коттеджа при условии гарантированного достижения несущего пласта.

Изготовление каркасов

Технология армирования свайного фундамента секретов практически не имеет, нужно просто соблюдать последовательность действий:

• изгибание хомутов – диаметр колец или квадратов должен быть на 4 – 8 см меньше внутреннего диаметра опалубки, чтобы обеспечивать 2 – 4 см защитный слой, соответственно;
• крой вертикальных стержней – длину выбирают в зависимости от высоты ростверка, глубины забоя, добавляя 50 см на изгиб для связки с каркасом ростверка;
• вязка – крепление проволокой прутков к хомутам через 30 – 70 см.

Приспособление для вязки арматуры.

После чего, остается надеть на хомуты несколько пластмассовых прокладок по периметру, опустить каркас на всю длину внутрь опалубки, уложить бетон.

Данные рекомендации пригодятся индивидуальным застройщикам при самостоятельном армировании буронабивных свай. Позволят избежать ошибок, заложить достаточный прочностной запас для максимально возможного эксплуатационного ресурса здания.

Рекомендуем: Технология строительства буронабивных свай с ростверком.
