Как армировать газобетон — зоны армирования

Газобетон является теплым, но довольно хрупким материалом, который обладает низкой прочностью на изгиб, а это стает причиной трещин. Правильное армирование усиливает кладку, добавляя стенам жесткости и стойкости к возникновению трещин.

В данной статье мы полностью рассмотрим все этапы армирования газобетонного дома, начиная от первого ряда, и заканчивая армированием фронтона.

Этапы строительства с применением арматуры:

1. Армирование первого и каждого четвертого ряда газобетона.
2. Армирование подоконных рядов.
3. Армирование блоков под перемычками
4. Армирование самих перемычек.
5. Армопояс под перекрытия.
6. Армирование под мауэрлат.
7. Армирование фронтона.
8. Армирование перегородок.

Армирование первого и последующих рядов газобетона

Предварительно, на фундамент уложена гидроизоляция, первый ряд газоблока уложен на раствор, а плоскость блоков выравнена теркой.

Далее необходимо сделать следующее:

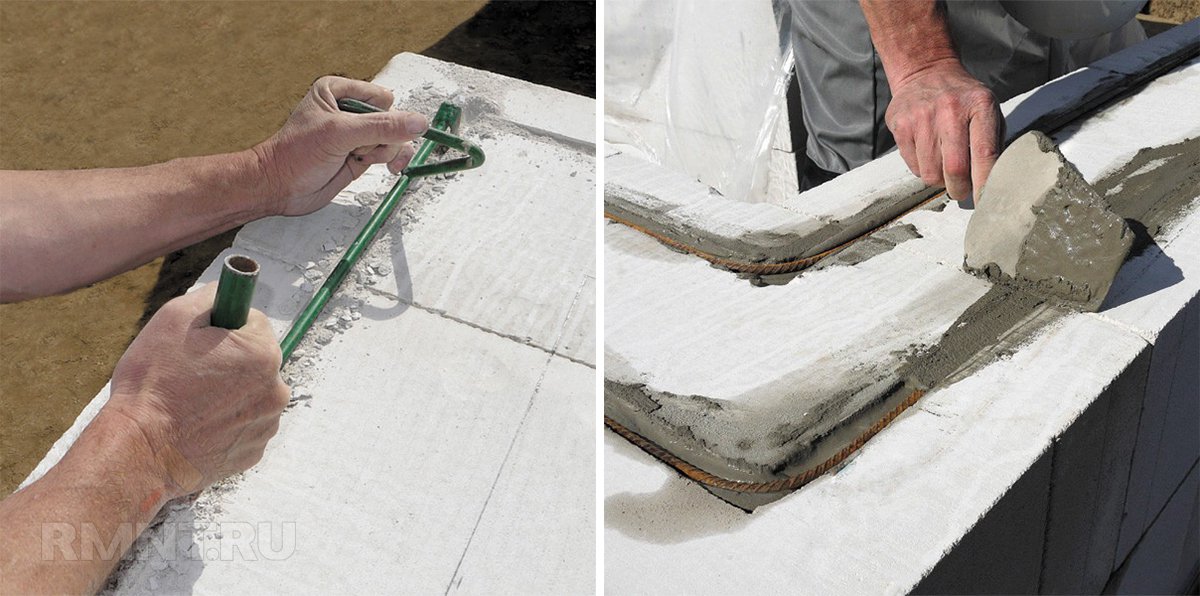

1. Сделать в ряде блоков две штробы.
2. Очистить ряд от газобетонной крошки и пыли.
3. Выгнуть арматуру под штробы.
4. Заполнить штробы цементным клеем по газобетону.
5. Уложить в штробы арматуру и загладить плоскость блоков.

Для армирования рядов кладки обычно используют арматуру диаметром 8мм. На углах обязателен загиб арматуры. Нахлест арматуры должен составлять минимум 300 мм. Рациональней будет применять более длинные прутки арматуры, ведь так получится меньше нахлестов и более экономный расход арматуры.

Армирование подоконных рядов газобетона

Процесс армирования под оконными проемами аналогичен тому, что мы написали выше. Отличие лишь в том, что армирование под окнами должно заходить минимум на 900 мм от краев проема.

Армирование блоков под перемычками

Перемычки должны опираться на блоки минимум на 250 мм с каждой стороны. Так как перемычка собирает на себе вес от вышестоящих блоков, то повышенная нагрузка от перемычки передается на те блоки, на которых она стоит.

Потому эти блоки нужно армировать двумя прутками арматуры по 8 мм. Длина армирования должна составлять 900 мм, но для перестраховки можно и больше.

Армирование перемычек

Перемычки можно залить самостоятельно, а можно купить в готовом виде. Готовые газобетонные перемычки продаются различных размеров, как по длине, ширине и высоте. Более подробно про перемычки смотрите в нашей предыдущей статье, там полный обзор.

Рассмотрим варианты самостоятельного возведения перемычек с армированием. Самым популярным и простым способом создания перемычки является заливка бетона в готовые U-блоки.

Процесс выглядит следующим образом:

1. Выставляется деревянная подпорка под перемычку.
2. Укладываются на клей U-блоки.
3. С внешней стороны перемычки вкладывается утеплитель.
4. Устанавливается арматурный каркас из 4-6 прутков арматуры.
5. Заливается бетоном М300-М350.
6. Перемычка должна опираться на блоки минимум на 250 мм.
7. Продольная арматура диаметром 8-10 мм.
8. Поперечная арматура(рамка) – 6 мм.
9. Шаг между рамками – 250 мм.
10. Основную нагрузку воспринимает нижняя арматуры.
11. Для арматурного каркаса защитный слой бетона минимум 40мм.

Армирование армопояса под перекрытия

Армопояс является обязательным элементом дома из газобетона. Задача армопояса – создать по всему периметру стен жесткую неразрывную конструкцию, а также равномерно распределить нагрузку от перекрытий и вышестоящих блоков.

Арматуру в армопоясе применяют диаметром от 10 до 12 мм. Для обычных двухэтажных домов, применяют схему армирования с четырьмя или шестью прутками продольной арматуры. Рамку делают из 6мм арматуры, расстояние между рамками около 250-300 мм.

На углах армопояса применяются специальные хомуты для усиления арматуры, смотрите схему снизу.

Нахлест арматуры минимум 300 мм. Ширина армопояса должна быть как у стены. Высота армопояса – 200-300 мм.  Не забывайте про утеплитель с внешней стороны – 50 мм ЭППС.

Схемы армирования армопояса на углах

Армопояс под мауэрлат

Армопояс под мауэрлат является менее нагруженным, от чего и требования к нему меньше чем к армопоясу под перекрытия. Обычно применяется квадратная схема армирования с 10 мм арматурой. В качестве опалубки применяют U-блоки.

• Шпильки должны быть 12 диаметра.
• Расстояние между шпильками около 100 см.
• Шпилька фиксируется проволокой к армокаркасу строго вертикально.
• Перед заливкой бетона, обмотайте шпильки пленкой или изолентой, чтобы бетон на попал на резьбу.

Армирование газобетонного фронтона

На фронтоне нужно армировать:

1. Подоконный ряд.
2. Ряд над окном.
3. Армирование ряда под мауэрлат(армопояс).
4. Верхний обрез кладки.

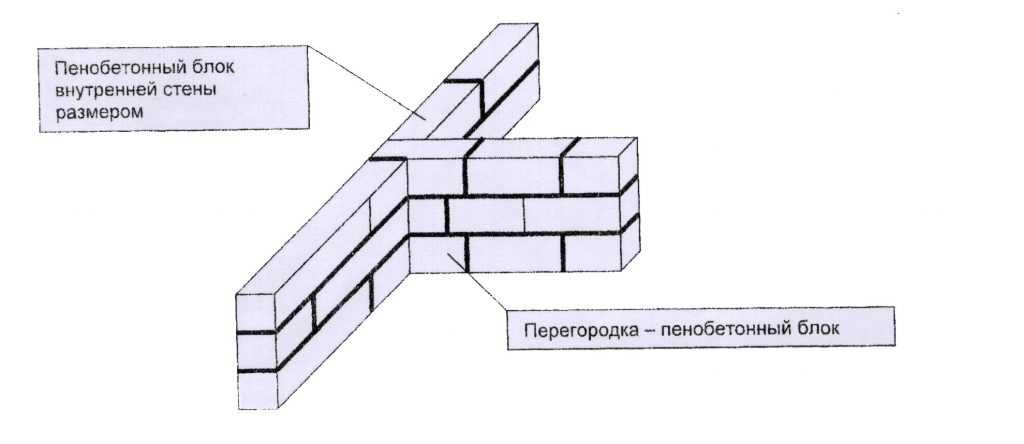

Армирование перегородок

Про перегородки мы написали большую подробную статью – перегородки из газобетона, там вы узнаете про армирование, анкеровку со стенами и прочие нюансы.

диаметр, какую арматуру использовать, через сколько рядов.

Содержание

1. Нужно ли армировать газобетон и зачем
   1. Какая толщина арматуры нужна для газобетона
   2. Через сколько рядов нужно делать армирование
2. Какую арматуру нужно использовать
   1. Металлическая оцинкованная сетка
   2. Базальтовая сетка
   3. Металлическая монтажная перфорированная лента
   4. Стеклопластиковая арматура
3. Как правильно армировать кладку из газобетона арматурой
   1. Как рассчитать арматуру
   2. Как правильно подобрать все инструменты для работы
4. Техника безопасности

При адекватной стоимости газобетонные блоки обладают отменными теплоизоляционными свойствами, легко монтируются и поддаются ручной обработке. Однако из достоинств поризованного бетона проистекают и недостатки. В частности, это слабая устойчивость к изгибающим нагрузкам, из-за которой в результате естественной осадки фундамента на кладке стен появляются трещины. Армирование газобетона арматурой помогает избежать этого — а отнюдь не компенсирует низкую прочность, как ошибочно думают многие.

Рассмотрим все нюансы усиления кладки и разберёмся, какую арматуру использовать для газобетонных блоков.

Армирование газоблока арматурой сводит к минимуму риск образования в кладке трещин — и это главная причина, по которой оно применяется. Такая операция не является обязательной и одинаковой для всех объектов, целесообразность её выполнения оценивается в каждом конкретном случае.

• Чаще всего проекты предусматривают усиление зон, на которые опираются перемычки, перекрытия и стропильная система.
• Для опоры стропил и плитных перекрытий обычно устраивается кольцевая монолитная балка с внутренним каркасом. Она охватывает все стены по периметру, включая и фронтоны, поэтому конструкцию и называют поясом.
• Дополнительного усиления требуют и подоконные зоны – здесь укладка арматуры в газобетонные блоки производится в нарезанные заранее в горизонтальной поверхности кладки штрабы.
• Армирование остальных зон стены может быть необязательной, а целесообразность его применения должна быть доказанной.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

На заметку: В некоторых случаях выполняется вертикальное армирование – например, когда строительство ведётся в сейсмически неустойчивом регионе. Тогда через определённые промежутки в кладке, с помощью блоков со сквозными пустотами, устраивают вертикальные каналы. В них устанавливают стальные стержни диаметром 12-14 мм, а затем заливают обычным тяжёлым бетоном. Точно так же поступают и при выкладке колонн.

Расчет арматуры для армирования газобетона выполняется на основании размера сечения кладки. Минимальная площадь применяемых стержней составляет 0,02% от площади рабочей поверхности кладки.

Например, армировка газоблока 300 мм производится арматурой сечением 7,5 мм². Обеспечить это могут два продольно уложенных стержня диаметром 8 (класс АIII). Когда нет возможности осуществления двухрядного армирования, усиление можно сделать в один ряд. Просто диаметр арматуры для армирования газобетона в этом случае должен быть больше – 10АIII.

В монолитных поясах под перекрытием, особенно при строительстве на слабых грунтах, нужно использовать арматуру 12АIII. Там, где опираются ж/б плиты, она закладывается в бетонную подушку. В ненесущих стенах пруты периодического профиля просто укладывают в прорезанные штрабы.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Именно для того и существует проект, чтобы застройщику ничего не приходилось додумывать. В нём указываются все места, в которых конструктивное армирование необходимо. Однако случается и такое, что в проекте информация об армировке отсутствует – ошибки ведь не исключены. К тому же многие частные застройщики возводят свои дома и вовсе без проекта.

В любом случае необходимо знать, где конструктивное армирование обязательно:

1. Армирование первого ряда газобетона арматурой — по всей ширине пролёта стены.
2. Уровень опирания перекрытий и кровли – здесь сооружается обвязочный пояс по периметрам всех стен.
3. Подоконные зоны. Важно чтобы пруты были заведены в толщу простенков не меньше чем на 60 см от вертикального обреза кладки.
4. Точки опоры перемычек: армировка газоблока арматурой производится в швах под последним рядом, на ширину не менее 50 см с каждой стороны проёма.
5. Над проёмом, если он устроен без перемычек. Это допустимо, когда расстояние от верха проёма до перекрытия составляет менее 2/3 ширины проёма. В этом случае, армирование газобетонной кладки арматурой производится в двух последующих за проёмом рядах.
6. Все случаи, когда высота кладки между перекрытиями составляет больше 3-х метров.
7. Когда длина стены превышает 6 метров, её усиление производится в каждом четвёртом ряду.

Теперь более подробно рассмотрим, какую арматуру использовать для армирования газоблока.

До сих пор мы вели речь только про армирование газобетонных блоков стальной стержневой арматурой. Тем не менее, для этой цели могут использоваться и другие материалы – например, сетка из той же стали или базальтопластика, металлическая перфолента, стеклопластиковые стержни. Они также обладают рядом преимуществ, поэтому предлагаем для ознакомления краткий экскурс по каждому варианту отдельно.

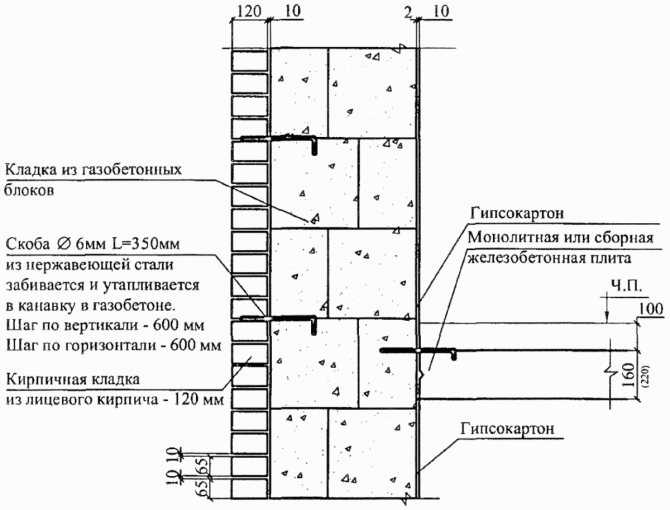

Все виды сеток, используемых для армирования газобетонных блоков и других видов каменных материалов, изготавливаются по российскому стандарту Р 57265 — он же европейский EN 846. Сетки применяются только для усиления горизонтальных швов, а так же при нанесении штукатурного слоя при отделке. Сетки могут применяться и в качестве связи с облицовочной кирпичной стенкой.

Стальную сетку классифицируют по диаметру используемой для сваривания проволоки или стержней. Сетчатая арматура для газобетонных блоков может изготавливаться не только из стальной оцинкованной проволоки, но и из предварительно покрытой цинком стальной полосы либо листа.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Примечание: Выпускаются и более дорогие и долговечные виды сеток, в производстве которых используют аустенитную нержавеющую сталь — сплавы хрома и никеля, иногда с добавкой молибдена.

Перед тем, как армировать газобетонную кладку, необходимо определиться с вариантом арматуры. Если это стальная сетка, то берут вариант с прямоугольными ячейками размером 50*50 мм, диаметр проволоки не более 3 мм – чтобы не увеличивать толщину шва.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Внимание: При покупке сетки убедитесь, что она предназначена для усиления кладочных швов, а не для штукатурки.

Композитные сетки изготавливают по тому же ГОСТу, который упоминался выше. Их классифицируют по типу наполнителя (базальтовых, стеклянных, угольных или арамидовых волокон). Для армирования предназначены только базальтовые стеки, которые соответствуют показателям, обозначенным стандартом. Это:

1. поверхностная плотность не менее 100 г/м²;
2. разрывная нагрузка на продольные и поперечные нити минимум 20 кН/м;
3. удлинение при разрыве – не более 4%;
4. потеря прочности при замораживании-оттаивании не более 10%.

Размеры ячеек у базальтовых сеток варьируются в пределах 4-200 мм. Толщина базальтовой арматуры для газобетона подбирается точно так же, как и в случае со стальной. Главным достоинством такого варианта усиления кладки является малый вес и устойчивость материала к коррозии. К тому же, коэффициент теплопроводности композита ближе к аналогичному показателю газобетона, поэтому и мостиков холода не будет.

Рассказывая, какой арматурой армировать газобетон, нельзя не упомянуть про стальную перфоленту. У неё множество сфер применения, и одна из них – это усиление кладки без необходимости её штрабления. При монтаже она крепится саморезами или гвоздями к поверхности бетона, а при необходимости может применяться и для связи с кирпичной облицовкой. Главное – высокая прочность перфорированной полосы на растяжение, которая составляет не менее 100 МПа.

В её производстве используется низкоуглеродистая сталь, поверх которой термодиффузионным способом наносят цинковое покрытие. Полоса выпускается в разных типоразмерах и с различными типами перфорации. Для кладки обычно используют вариант с круглыми или продолговатыми отверстиями, шириной полосы 30 и толщиной 1,5 или 2 мм. Длина рулона стандартная – по 10, 25 и 50 метров.

Армирование стен из газобетонных блоков можно выполнить и стеклопластиковой арматурой с периодическим профилем, специально предназначенной для усиления бетонных конструкций. Её изготавливают по стандарту 31938, впервые введённому в 2012 году.

• В составе стеклопластика полимерная матрица, состоящая из отверждённой смолы и армирующего наполнителя, роль которого в данном случае исполняют гибкие стеклянные волокна. Как и в случае с сетками, профильная арматура может изготавливаться на основе разных наполнителей.
• Кроме стекловолокна это базальт, уголь, арамид и комбинированные композиции. У стеклопластика и базальта одинаковый предел прочности на растяжение (не менее 800 Мпа) и модуль упругости (50 ГПа). Остальные виды композитов отличаются более высокими характеристиками, а потому и стоят дороже.
• Диаметр арматуры для армирования газоблоков подбирают, исходя из свойств материала. У композита в 7 раз меньше, чем у стали, коэффициент удлинения, и выше предел прочности на растяжение. Коэффициент линейного растяжения, наоборот, ниже.
• Поэтому там, где металлические пруты по расчёту должны иметь диаметр 10 мм, толщина стеклопластиковой арматуры для армирования газобетонных блоков составит всего 7-8 мм. Цена 1 м/п стеклопластика выше, но так как полимерный композит намного легче стали, в тонне арматуры будет раз в десять больше.

Из достоинств материала можно ещё отметить высокую коррозионную стойкость и полное отсутствие электропроводности. Длина стержней не ограничена, благодаря чему можно делать меньше соединений, когда пролёт стены превышает 12 м. Процесс усиления кладки так же связан с предварительной нарезкой штроб.

Какой арматурой армировать газобетонную кладку, решать заказчику – важно только делать это по технологии.

Какие зоны необходимо усиливать арматурой — через сколько рядов и в каких зонах закладывать, рассказывалось выше. Теперь рассмотим, как это правильно делать.

• Чтобы уложить в горизонтальный шов прут диаметров 8 или 10 см, приходится предварительно нарезать пазы. Делается это с помощью инструмента, называемого «штроборез». Борозда должна получиться достаточно глубокой, чтобы стержень в неё погрузился полностью.
• Когда производится однорядное армирование дома из газобетона, пазы нарезают по оси стены (по центру кладки). Чаще это перегородки. При двухрядном усилении (оно выполняется, когда толщина стены превышает 200 мм) важно соблюсти расстояние 6 см от фронтальной грани блока до борозды, чтобы избежать откалывания бетона.
• Для улучшения адгезии закладываемого в швы раствора, пыль, образовавшаяся в штрабах в результате пиления, обязательно должна удаляться. Использовать пылесос было бы очень удобно, но чаще всего каменщики просто сметают мусор щёткой.

Поверх уложенных стержней наливается кладочный раствор. Очень важно, чтобы находящаяся в пазах арматура была полностью в нём утоплена, а не выпирала над плоскостью блоков.

Перед тем, как армировать кладку из газобетона арматурой, необходимо выполнить несложный расчет. Формула довольно проста: R = 2LH/4h.

Значения расшифровываются так:

• L — длина стены;
• H – высота стены;
• 2 – двухрядное армирование;
• 4 – порядковый номер ряда, в который закладывается арматура;
• h – высота ряда (блока).

В итоге получаете количество стержней, необходимых для армирования данной стены. Все значения вводятся в единой единице измерения.

Чтобы определить, сколько арматуры уйдёт на усиление проёмов, их количество просто умножается на число пазов, в которые она должна закладываться. К итоговой цифре добавляется на каждый элемент по 10 см для нахлёста.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Для удобства обработки блоков и выполнения кладочных работ, необходимо иметь такой перечень инструментов:

Вид инструмента	Назначение
Кельма для газобетона	Инструмент может представлять собой каретку или ковш с удобной ручкой и зубцами на рабочей кромке. Благодаря ему, кладочный раствор точно дозируется и расходуется без потерь.
Рубанок	Приспособление изготавливается на металлической или деревянной основе, на которой укреплены полотна пилы с мелким зубом. Посредством использования рубанка, по форме похожего на полутёрок, очень удобно срезать с поверхности наплывы раствора или бугры.
Штроборез	Именно этот инструмент и нужен для того, чтобы нарезать борозды для укладки арматуры в горизонтальных швах кладки. Штроборез может быть как ручным, так и работать от сети. Если учесть, что на объектах не всегда подведено электричество, каменщики чаще пользуются ручным. Он не создаёт шума, немного весит и вполне удобен для работы.
Ножовка по газобетону или пила	Ячеистый бетон хорошо поддаётся пилению, но для этого нужен специальный инструмент. Ручная ножовка для газобетона отличается от плотницких моделей увеличенной длиной и толщиной полотна. Так же на её зубьях имеется твердосплавная или победитовая напайка, а сами зубья отличаются более крупными размерами. При выполнении больших объёмов работ легче пользоваться электрическим инструментом. Удобнее всего сабельная пила. Если в наличии имеется цепная пила, то для распила газобетона нужна специальная цепь с напайками победита.
Киянка	Молоток с резиновым бойком используется для корректировки блока в кладке. Обычный металлический вариант может нарушить целостность блока.

Чтобы добиться хорошего качества любых строительных работ, необходимо неукоснительно следовать технологиям, разработанным производителем материала, и прописанным в СНиПах и типовых технологических картах. Но не менее важно соблюдать технику безопасности, ведь охрана труда – одна из главных задач для любого подрядчика.

Комплекс мер, направленных на организацию производства безаварийных работ, выглядит так:

1. Заказчик должен выдать подрядчику разрешение на выполнение работ и проектную документацию. В том числе, на кладку из газобетонных блоков составляется проект производства работ.
2. Должны быть назначены люди (бригадир или прораб), отвечающие за безопасность, и контролирующие качество производимых операций. Ответственное лицо производит инструктаж каждого рабочего по технике безопасности.
3. Инструменты хранят в отведённых для этого подсобно-бытовых помещениях. Оборудование и механизмы должны быть в исправном состоянии, подготовлены к работе и заранее опробованы.
4. Члены бригады должны быть обеспечены не только инструментами и спецодеждой, но и индивидуальными средствами защиты – рукавицами, касками, очками, предохранительными поясами (для работы на высоте).
5. Для безопасного перемещения из одной рабочей зоны в другую, необходимо устроить удобные переходные мостки или натянуть страховочные канаты.
6. На стройплощадке обязательно наличие средств сигнализации и связи, инвентаря для борьбы с возгораниями. Объект должен быть ограждён и качественно освещён.
7. Для складирования материалов следует отвести специальную площадку. Качество перемычек и газоблоков, клеевой смеси и арматуры для них должно подтверждаться сертификатами соответствия и паспортами.

Выполнив все эти условия, остаётся только устроить временное освещение, установить подмости, подать на место инструменты и материалы, разбить фронт работ на захватки — и можно приступать к возведению стен из газобетона.
