Асфальтобетонная отмостка технология: устройство, толщина, уклон по СНипу

admin

Содержание

устройство, толщина, уклон по СНипу

Содержание

  • 1 Основные требования к сооружению отмостки
    • 1.1 Отмостка СНиП
  • 2 Что такое асфальтобетон
    • 2.1 Преимущества асфальтобетонной отмостки по периметру дома
  • 3 Из чего состоит отмостка
  • 4 Правильный монтаж асфальтобетонной отмостки
    • 4.1 Что понадобится для монтажа конструкции
    • 4.2 Разметка и земельные работы
    • 4.3 Монтаж гидроизоляции и водоотведения
    • 4.4 Монтаж поребрика или бордюра
    • 4.5 Укладка отмостки из асфальта
  • 5 Подведем итоги

Качественная отмостка способна защитить не только фундамент, но и цоколь от вредного влияния окружающей среди и проникновения влаги. Конструкция имеет форму небольшой дорожки, расположенной по всему периметру дома. Средняя толщина колеблется от 80 до 120 см и примыкает в наружной стороне фундамента. Если отмостка будет сделана правильно, то постройка будет более надежной и долговечной. Кроме основных функций, конструкция выполняет еще и дизайнерские.

Качественная защита от внешних воздействий

Основные требования к сооружению отмостки

  1. Ширина отмостки вокруг дома должна быть минимум на 20 см шире, чем выступ крыши здания. Самый лучший вариант – 1 метр. За счет такого размера передвигаться по отмостке можно вполне свободно и использовать ее вместо дорожки.
  2. Покрытие должно целостным и не прерываться по всему периметру здания, ведь защитить нужно совершенно весь фундамент, а не только его отдельные части.
  3. Толщина отмостки из бетона не должна быть меньше, чем 7 см. Если планируется повышенный уровень эксплуатационной нагрузки, то толщину нужно увеличить до 15 см.
  4. Для того, чтобы фундамент не портился под воздействием влаги, отмостка делается с небольшим уклоном. Минимальный показатель угла составляет 1,5 градуса.
  5. Чем шире будет отмостка вокруг дома, тем надежнее будет защищен фундамент.

Еще одним важным моментом считаются компенсационные швы. Делаются они из виниловой ленты. Иногда можно использовать отрезки ЭППС, толщина которых не должна быть менее 5-10 мм. Размещаются они на стыках фундамента с отмосткой. Особенно эффективной процедура будет в ситуациях, когда не применяется армирование.

Отмостка СНиП

Устройство отмостки обязательно регулируется с помощью специальных нормативных документов. В каждом из них подробно расписаны требования в каждом индивидуальном случае.

К основным пунктам можно отнести следующие требования:

  • Отмостка должна плотно примыкать к фундаменту по всему периметру здания.
  • Показатель уклона отмостки должен находиться в пределах 1-10%.
  • В тех местах, где нет возможности использовать специальные механизмы, уплотнять основание можно вручную до тех пор, пока исчезнет подвижность используемого материала.
  • Наружная кромка конструкции обязательно должна быть ровной. Максимально допустимый показатель искривлений не должен превышать 10 мм как по вертикали, так и по горизонтали.
  • Конструкции из бетона должны соответствовать тем требованиям, которые предъявляются к дорожному покрытию.
  • В бетонномонолитных конструкциях нельзя допускать появление трещин, неровностей и раковин.

Это только небольшой перечень всех тех требований, которые указаны в нормативных документах СНиП. Их обязательно нужно учитывать, чтобы получить максимально прочную конструкцию.

Что такое асфальтобетон

Асфальтобетон – это материал искусственного происхождения, который изготавливается путем смешения органических и минеральных элементов. Все они тщательно смешиваются и затвердевают. В качестве минеральных материалов могут использоваться гравий или щебень.

Асфальтобетон – это незаменимый материал, который позволяет сделать крепкие полы в зданиях промышленного типа, дороги, покрытия аэродромов и прочее. Асфальтобетонная отмостка – это самое лучшее решение для владельцев частных домов.

Преимущества асфальтобетонной отмостки по периметру дома

Материал считается наиболее финансово выгодным и используется для разных целей по всей России. При необходимости его в дальнейшем можно без проблем отремонтировать. Материал и готовая конструкция будут иметь долгий срок эксплуатации.

Конструкция из асфальтобетона

Отмостка из высококачественного асфальта надежно защитит фундамент и здание от вредного влияния влаги, грибков и прочих неприятностей.

Из чего состоит отмостка

Конструкция, как правило, монтируется из двух основных слоев:

  • Подстилающий;
  • Покрывающий.

С помощью первого слоя нужно создать необходимое уплотнение и основу для покрытия, которое будет использоваться в монтаже конструкции. Чаще для него используется глина. Она играет самую важную роль в отмостке, ведь может хорошо удерживать влагу и не пропускать ее. Подстилающий слой может быть выполнен из песка, щебня или гарцовки.

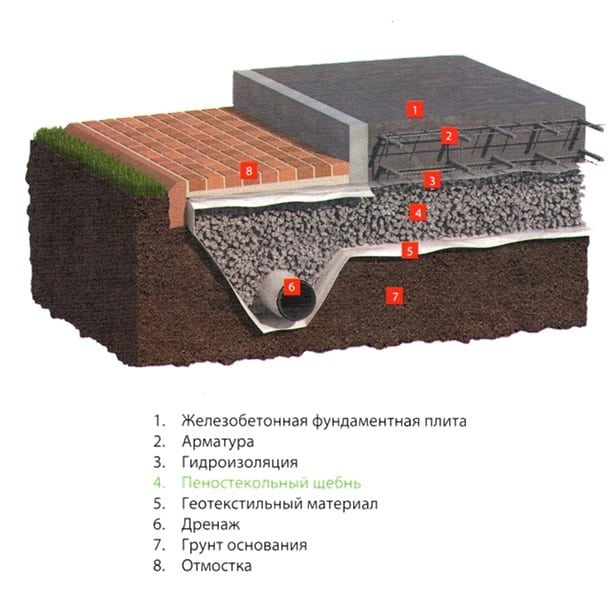

Схема устройства

Наиболее подходящий материал будет выбираться с учетом верхнего слоя. Средняя толщина такой подушки не должна превышать 20 см.

Покрывающий слой выстилается из материала, который не пропускает воду и не размывается в результате чрезмерных осадков. Для верхнего слоя можно использовать плитку или брусчатку, но наиболее прочным станет асфальтобетон. Устройство конструкции практически идентичное во всех случаях, но есть некоторые отличительные особенности в зависимости от используемого материала.

Правильный монтаж асфальтобетонной отмостки

В монтаже нет ничего сложного, достаточно только знать из каких этапов состоит работа. Если сделать все правильно, то дорожка вокруг дома будет иметь долгий срок эксплуатации и сможет полноценно выполнить все свои задачи.

Укладка отмостки из асфальтобетона состоит из следующих этапов, последовательность которых очень важно соблюдать.

  1. Сначала роется траншея, глубина которой не будет превышать 30 см. Почва тщательно утрамбовывается по всему периметру.
  2. На дно выкопанной траншеи укладывается слой песка или глины. Это не даст сыпучим материалам  в дальнейшем уходить в почву.
  3. По внешнему периметру траншеи выкладываются специальные бордюрные камни.
  4. На утрамбованный песок или глину высыпается щебень вместе с гравием. Выбирать нужно материалы средней фракции. Толщина слоя не должна превышать 15 см.
  5. Последний слой – асфальт. Толщина составляет 5 см. Его нужно хорошо разровнять и раскатать.

Процесс простой и справиться с ним сможет каждый человек, даже если он не будет иметь совершенно никакого опыта в строительстве.

Что понадобится для монтажа конструкции

Важным шагом в строительстве асфальтовой отмостки является правильный расчет всех необходимых материалов, подготовка инструментов.

Бетономешалка

Использовать нужно следующее:

  • Бетономешалку или емкость, в которой будет размешиваться раствор из цемента.
  • Вязальная проволока.
  • Арматурные прутья.

Из инструментов понадобятся:

  • Штыковая лопата для рытья траншеи.
  • Совковая лопата, которой будет размешиваться раствор.
  • Длинная линейка, а лучше рулетка.
  • Строительный уровень.

Разметка и земельные работы

Перед строением обязательно нужно разметить территорию. По периметру дома вбиваются специальные колышки на нужном от стены расстоянии. Все они соединяются с помощью крепкой веревки или бечевки.

Подготовка места

Дальше между веревкой и стеной здания копается траншея. Ее глубина будет зависеть от используемых для строительства материалов. Когда траншея будет готова, она обрабатывается специальными гербицидами, чтобы в дальнейшем не начал прорастать сорняк, который может повредить отмостку. Если рядом с будущей конструкцией находятся деревья, то их корни необходимо обрубить.

Не всегда нужно копать траншею. Если вокруг здания земля достаточно мягкая, то ее можно попробовать утрамбовать на нужную глубину. Небольшой глубины для отмостки будет более, чем достаточно.

Монтаж гидроизоляции и водоотведения

По всему периметру конструкции обязательно устанавливаются специальные люки для отвода жидкости. Можно использовать обычную трубу, которая предварительно распиливается вдоль. Уложить ее необходимо в основание, сделанное из бетона. Как сделать правильно гидроизоляцию читайте здесь.

Гидроизоляция

В местах соединения отмостки со стеной нужно сделать качественный компенсационный шов. Его ширина не должна превышать 2 см. Некоторые специалисты советуют засыпать швы песком, но лучшим вариантом станет применение нескольких слоев рубероида или битума.

Если во время строительства фундамента использовалась гидроизоляция, то ее достаточно вывести до уровня конструкции. Нельзя наглухо соединять материалы со стеной, ведь в случае усадки здания, облицовка может начать обсыпаться или трескаться.

Монтаж поребрика или бордюра

На частных территориях используются специальные поребрики, позволяющие отделить отмостку от остальной части двора. В случае использования бордюра, его часть будет уходить под землю. Бордюр можно также  класть и в горизонтальном положении, поребрик – только в вертикальном. Вне зависимости от того, какой именно материал будет выбран владельцем дома, оба они называются бортовыми камнями.

Как правильно устанавливать поребрик:

  1. Выкапывается траншея и заливается большим количеством воды, затем утрамбовывается.
  2. Глубина траншеи совместно с щебнем и песком должна быть не меньше, чем третья часть высоты используемого поребрика. Благодаря подушке изделие будет прочно держаться в земле.
  3. Края поребрика обязательно смазываются специальным раствором для улучшения показателя укрепления.

Как правильно устанавливать бордюры:

  1. На прямых участках бордюр нужно укладывать впритык.
  2. В местах, где присутствуют изгибы, торцы не нужно подрезать. Если же поворот не резкий, а в форме дуги, то изделие из бетона подрезается у основания каждого торца для более плотного прилегания.
  3. Между каменным или пластиковым элементом и траншеей обязательно должен быть маленький зазор, максимум 2-3 см. Туда заливается раствор для закрепления конструкции.

Укладка отмостки из асфальта

В вырытую и уже утрамбованную траншею нужно насыпать 15-сантиметровый слой щебня. Только на него укладывается покрытие из асфальта.

Такой вариант отмостки из асфальтобетона достаточно практичный и прочный. Минусом является то, что он не совсем экологичный и если на улице будет слишком жарко, то начнет выделяться огромное количество опасных для здоровья человека веществ.

Подведем итоги

Отмостка – это очень важная конструкция, которая позволит в несколько раз увеличить срок эксплуатации здания. Если нет достаточно опыта или знаний, чтобы провести все работы самостоятельно, то в таком случае лучше обратиться за помощью к специалистам, которые все сделают быстро и качественно. Также о том какие виды отмосток существуют можно прочитать в этой статье.

защита фундамента и достойная оправа для красивого дома

Отмостка — важный конструктивный элемент здания, предохраняющий подземную часть здания от негативного влияния дождевых и талых вод и служащая обходной дорожкой вокруг строения. Внешне отмостка представляет собой плоскую полосу с разнообразным покрытием, обходящую дом по периметру. Сделать отмостку к дому вполне возможно самостоятельно, главное, придерживаться технологии.

Отмостка — необходимое зло или необязательное благо

Отмостка — многослойная конструкция, герметично примыкающая, но не соединённая с другими частями здания. Её функциональное назначение:

  • защита конструкций подземной части здания (фундамент, цоколь, подвал) от дождевой и талой воды;
  • площадка по периметру здания для осмотра видимой части опорных конструкций;
  • покрытие, облегчающее очистку от мусора и снега участка, прилегающего к цоколю здания.

В соответствии с назначением, сооружение отмостки обязательно для зданий на ленточном или плитном фундаменте, а также при наличии цокольного этажа или подвала. Для малоэтажного здания с холодным подпольем, построенного на винтовых сваях, сооружение отмостки по периметру дома не требуется, достаточно твёрдого покрытия в местах водостока с кровли. Лучшее решение для обходной дорожки по периметру в этом случае – «мягкая» отмостка из щебня, гравия или газона.

Виды отмосток

Отмостка любой конструкции состоит из двух слоёв: подстилающего и водонепроницаемого. Подстилающий слой выполняют из щебня, гравия, песка или ПГС — песчано-гравийной смеси; водонепроницаемый слой состоит из финишного покрытия и гидроизоляции.

По особенностям построения отмостки подразделяют на жёсткие и мягкие. Покрытие жёстких отмосток выполняют из глины, бетона, асфальтобетона, клинкерного кирпича или плитки, натурального камня или виброцементной плитки (мелкоштучных материалов). Покрытие мягких отмосток — щебень, галька или рулонный газон без устройства жёсткого слоя из цемента или бетона.

Отмостка из глины

Самая простая отмостка выполняется из глины, однако, по своим эксплуатационным качествам она ненадёжна и может рассматриваться только как временный вариант. Это связано с особенностями климата средней полосы (многократные оттепели в зимний период) и способностью глины впитывать большое количество влаги. При замораживании насыщенного водой слоя глины происходит увеличение объёма, вспучивание слоя, что приводит к повреждению фундамента. Сейчас глину в конструкциях отмостки используют только для создания гидрозамка.

Отмостки из бетона и асфальтобетона

Бетонная отмостка — наиболее часто встречающийся вариант. Её характеризуют долговечность, прочность, доступность, простота исполнения, не требующая профессиональных навыков. К недостаткам относят относительную неэстетичность покрытия.

Отмостка из бетона — простой и надежный способ защиты фундамента

Асфальтобетонные отмостки редко выполняют вокруг индивидуального жилья, так как при нагревании в жаркую погоду асфальт выделяет неприятный запах, а в покрытии чёрного цвета отсутствует даже намёк на декоративность покрытия при высокой стоимости.

Асфальтовая отмостка не украсит загородный дом или дачу

Отмостки из мелкоштучных материалов

Финишное покрытие отмостки можно выполнить из клинкерного кирпича, плитки, виброцементной мелкоштучной тротуарной плитки или колотого или шлифованного натурального камня.

Камень отмостки прекрасно сочетается с облицовкой цоколя диким камнем

Такое покрытие отлично смотрится, его можно увязать с материалом облицовки цоколя дома или выложить разноцветной плиткой различные геометрические орнаменты. Конструкция надёжно защитит фундамент от протечек. Единственное «но» — стоимость клинкерного кирпича и плитки, и тем более натурального камня, по карману не многим. Однако выбрав виброцементную плитку для отмостки, вы получите конструкцию, которая будет ненамного дороже бетонной отмостки.

Плитка — надежный материал, дающий широкие возможности для комбинирования

Мягкая отмостка

Мягкая отмостка сооружается проще и быстрее бетонной, доступнее по стоимости и не менее надёжна. В короткий срок этот вид покрытия завоевал большое количество поклонников своей эффективностью, так как ему не страшны многократные зимние заморозки и оттаивания. Утеплив эту отмостку, можно сэкономить на устройстве фундамента более мелкого заложения. Мягкие отмостки выполняют из щебня или гальки с уплотнением слоёв.

Крупная галька — отличный материал для отмостки

Недостаток покрытия — необходимость в прополке и обработке гербицидами. Газонная отмостка тоже нуждается в регулярном обслуживании — стрижке, вычёсывании, аэрации, подкормке.

Нормативные требования и материалы для выполнения отмостки

Нормативные требования к отмосткам прописаны в СНиП 2–02–01–83 «Основания зданий и сооружений» и СНиП III-10–75 «Благоустройство территорий». Основные габариты отмосток увязаны с качеством грунта района строительства:

  • ширина отмостки варьируется от 0,6 метра на скальных грунтах, до 3 метров на карстовых; в обычных условиях отмостка должна быть на 20 сантиметров шире свеса кровли;
  • уклон отмостки принимают от 1 до 10% в зависимости от количества осадков в месте строительства;
  • толщина отмостки не должна превышать половины величины промерзания грунта;
  • на пучинистых грунтах требуется утепление отмостки и устройство дренажа.

Не утепленная отмостка на пучинистом грунте — частая причина разрушения фундамента

Требования к материалам отмостки:

  • марка по морозостойкости материала финишного покрытия не должна быть менее Мрз 150;
  • для утепления отмостки используют материалы с минимальным водопоглощением, популярный выбор — экструдированный пенополистирол или пеноплэкс с коэффициентом водопоглощения от 0,4 до 1%;
  • в качестве гидроизоляции применяют материалы, выдерживающие эксплуатацию при низких температурах;
  • для предотвращения подсоса грунтовых вод применяют профилированные мембраны и геотекстиль.

Профилированные мембраны

Профилированные мембраны из полиэтилена высокого давления (ПВД) – относительно новый материал, который применяется для защиты традиционной гидроизоляции. На поверхности материала в особом порядке расположены конические выступы высотой от 8 до 20 мм, благодаря которым локальные нагрузки равномерно распределены по всей площади покрытия. Материал используется для дренирования различных конструкций в подземных сооружениях и зелёных кровлях. Применение мембраны снижает стоимость гидроизоляции, сокращается продолжительность работ, увеличивается срок службы конструкции.

Профилированная мембрана ПВД — дренажный материал нового поколения

Как сделать отмостку фундамента

Рассмотрим самый сложный вариант выполнения бетонной отмостки с утеплением фундамента и установкой бордюрного камня.

При устройстве бетонной отмостки требуется выполнение температурных швов через 1–3 метра и в углах здания. Ранее швы выполняли деревянными рейками с предварительной пропиткой антисептиком и фунгицидом. Сейчас появились специальные демпферные ленты и мастики для заполнения деформационных швов, главное достоинство которых — простота применения.

Отмостка из бетона с утеплением и дренажом — наиболее сложный вариант отмостки

Материалы для выполнения работ:

  • бетон марки М 200, Мрз 150;
  • арматурная сетка сварная из проволоки Ø 3–4 мм, с ячейкой от 50х50 до 150х150 мм;
  • щебень или песчано-гравийная смесь;
  • песок;
  • деревянные рейки толщиной 5 мм или демпферная лента для выполнения деформационных швов;
  • для бордюра — железобетонный бордюрный камень промышленного или самостоятельного изготовления;
  • утеплитель — пенополистирол экструзионный или «Пеноплэкс»®;
  • геотекстиль — мембрана ПВД;
  • гидроизоляционный материал — Техноэласт, Мостопласст или другой с аналогичными характеристиками;
  • дренажная система.

Если в доме есть цокольный этаж или подвал — выполнение отмостки можно совместить с работами по наружному утеплению фундамента. При утеплении отмостки фундамент утепляют на половину величины промерзания грунта. В этом случае понадобятся материалы для утепления фундамента. Выгоднее закупать материал большой партией: можно получить скидку от объёма у продавца и на доставку.

Последовательность работ:

  1. Демонтаж существующей отмостки.
  2. Разметка траншеи с помощью деревянных колышков и шнура.

    Разметка проводится с помощью колышков и шнура

  3. Рытьё траншеи.

    Снимают плодородный грунт и выкапывают по перимеиру дома траншею глубиной 30–50 см

  4. Работы по утеплению фундамента (при необходимости).
  5. Укладка щебёночного основания толщиной 10–15 см с трёхкратным уплотнением.
  6. Укладка первого слоя геотекстиля с заведением его на утеплитель (или поверхность) фундамента, закрепляя специальным двухсторонним скотчем или уголком.
  7. Укладка и уплотнение песчаной подушки толщиной 5–10 см.
  8. Монтаж системы дренажа. Дренажные трубы укутать геотекстилем и засыпать щебнем или гравием.

    После укладки геотекстиля монтируют систему дренажа

  9. Укладка утеплителя в 2 слоя со смещением швов для предотвращения образования мостиков холода.
  10. Монтаж слоя гидроизоляции.
  11. Монтаж бордюра.
  12. Укладка демпферной ленты на место стыка бетонной отмостки с вертикальной поверхностью фундамента, установка деревянных реек для деформационных швов.

    На уплотненное щебеночное основание укладывают арматурную сетку, устанавливают рейки для деформационных швов

  13. Монтаж арматурной сетки.

    На щебеночное основание укладывают арматурную сетку

  14. Бетонирование, разравнивание поверхности правилом, используя рейки швов в качестве маячков.

    Так выглядит уложенный бетон перед выравниванием поверхности

  15. Железнение поверхности бетона цементным молочком.

    Поверхность бетона железнят раствором цементного молочка

Если фундамент был ранее утеплён и вокруг дома выполнен дренаж, работа упрощается — выполнение пунктов 4 и 8 не потребуется.

Видео: как сделать отмостку фундамента

Сооружение отмостки самостоятельно не требует профессиональных навыков и дорогостоящих механизмов. Устройство отмостки с учётом существующих норм и из качественных материалов защитит фундамент и подвал от преждевременного разрушения, увеличит срок эксплуатации дома, улучшит микроклимат, избавит от плесени. Затраты времени, средств и материалов на устройство отмостки окупятся сторицей: она станет достойной оправой вашего дома.

  • Автор: Валерия Тетеревкова
