Автоматический воздухоотводчик. Принцип действия (5 фото)
- Подробности
- Раздел: Теплоснабжение
- Категория: Отопление
- Создано 03.04.2015 13:29
- Просмотров: 4751

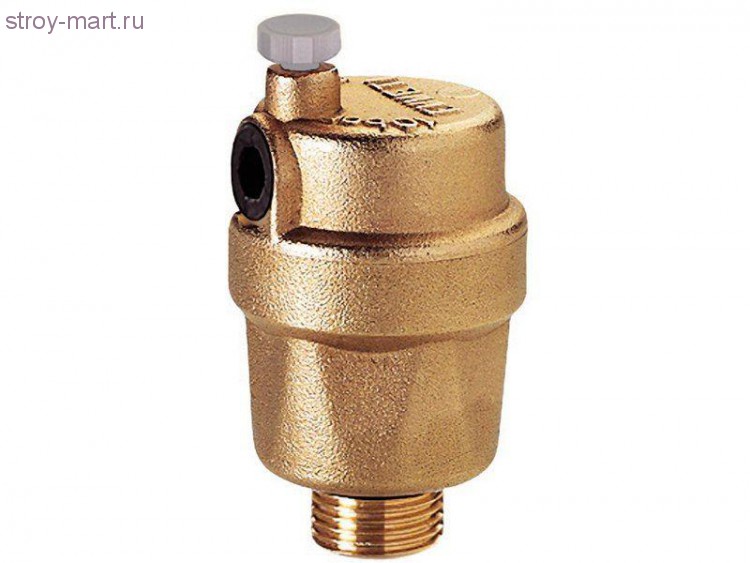

Автоматический воздухоотводчик — это вспомогательное оборудование системы водяного отопления, которое позволяет в автоматическом режиме избавиться от наличия воздуха в системе отопления.
Почему нужно ставить этот автовоздушник?
Во время эксплуатации обогревательных приборов закрытого цикла выделяются газы, состоящие из воздуха, водорода, кислорода, которые необходимо выпускать из системы, чтобы не нарушить ее нормального функционирования. Самые неприятные последствия заключаются в шумовых эффектах и в затруднениях циркуляции воды, что влечет за собой неравномерный нагрев пространства, коррозию и преждевременное старение труб и деталей.
Принцип действия
Работа клапана автоматического выпуска воздуха очень проста и основывается на принципе Архимеда. Когда внутри клапана нет скопившегося воздуха, поплавок находится в приподнятом положении и посредством особого механизма удерживает закрытым шпилечный затвор. Опускание поплавка, вызванное скоплением воздуха внутри клапана, ведет к открытию затвора и следующему за этим выпуску воздуха вплоть до восстановления начального положения. При заполнении системы и отсутствии воды в клапане, поплавок располагается в самом нижнем положении, и воздух быстро выходит. Запретить спуск воздуха можно, ввинтив верхнюю заглушку. При эксплуатации в обычных условиях, заглушка должна быть снята.
Удаление газовых скоплений — задача, подлежащая разрешению уже на стадии проектирования системы отопления. Воздух в системы отопления может попадать различными путями: частично он остается в свободном состоянии при заполнении водой; в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы отопления; вносится с подпиточной водой в поглощенном (адсорбированном) виде. Даже в системе с деаэрированной водой может появляться водород с примесью других газов. Количество свободного воздуха, остающегося в трубах и приборах при их заполнении, не поддается точному учету, но в случае правильно сконструированной системы устраняется в течение первых дней эксплуатации. Лучше всего, если до запуска в начале отопительного сезона система отопления заполнена холодной водой из водопроводной сети до заранее обусловленной отметки по высоте здания. Заполнение системы водой осуществляется снизу вверх и возможно только при вытеснении в атмосферу воздуха, находящегося в трубопроводах и отопительных приборах, через соответствующие устройства: ручные воздушные краны и автоматические воздухоотводчики.
Количество растворенного воздуха (газа), вводимого в систему при периодических добавках воды в процессе эксплуатации, определяется в зависимости от содержания воздуха в подпиточной воде. Холодная водопроводная вода содержит свыше 30 г воздуха в 1 т воды, подпиточная деаэрированная из теплофикационной сети — менее 1 г. Повышение температуры воды приводит к значительному уменьшению содержания в ней растворенных газов, а в тех местах, где горячая вода находится под давлением, близким к атмосферному, в свободное состояние переходит наибольшее количество адсорбированного в ней газа. Повышение давления, напротив, задерживает этот процесс. Согласно закону Генри количество адсорбируемого газа при заданной температуре находится в прямо пропорциональной зависимости от давления. Нужно отметить и такой факт, что растворенный в воде воздух более опасен в коррозийном отношении для стальных труб, чем атмосферный, так как содержание кислорода в нем больше по объему на 10-12 %. Кроме того, еще одной причиной «загазованности» отопительных систем становится коррозия. Так, при окислении 1 см3 железа может выделяться до 1 л водорода. Учитывая все вышесказанное, основными причинами появления газовых (воздушных) скоплений в закрытых системах отопления можно назвать внесение воздуха с подпиточной водой и коррозию металлов.
Прежде всего, необходимо устанавливать воздухоотводчики на алюминиевые радиаторы в связи с тем, что алюминий, действуя на воду как катализатор, ускоряет процесс ее разложения на водород и кислород. В несколько меньшей степени это касается биметаллических радиаторов с алюминиевыми головками. Всегда следует помнить: при обслуживании воздухоотводчиков в системах отопления с алюминиевыми радиаторами запрещается пользоваться открытым огнем или курить в непосредственной близости от них, так как это может привести к воспламенению выделяющихся при эксплуатации системы горючих газов. И еще одна рекомендация: в соответствии с теорией следует устанавливать воздухоотводчики с предохранительными клапанами на всех приборах, в том числе и на тонкостенных стальных панельных радиаторах. Кстати, западноевропейские фирмы обычно так их и поставляют, несмотря на то, что у них условия эксплуатации отопительных систем гораздо лучше. И наконец, заканчивая рассмотрение вопроса о применении, отметим: автоматический воздухоотводчик является таким же неотъемлемым элементом группы безопасности котла, как манометр и предохранительный клапан.
Допускается закручивать автоматические воздушники за место кранов маевского, которые являются ручными клапанами для выпуска воздуха.
- Вперёд >
цена за штуку, характеристики, фото
Предназначен для выпуска из системы отопления излишков воздуха, образующихся в процессе нормальной работы системы. Срабатывает автоматически. Имеет прямое подключение. Устанавливается в максимально высокой точке системы. Рабочее давление до 10 бар, рабочая температура до 110 оС.
Состав
латунь.
Расшифровка маркировки
1/2″ – наружная резьба 16 мм.
Производитель
Италия.
Детали
Характеристики
Артикул
362 1/2’/1980001
Тип товара
Воздухоотводчик
Бренд
No name
Тип арматуры
Прямой
Диаметр, дюйм
1/2
Материал
Латунь
Конструкция клапана
Пружинная
Макс. рабочая температура, °С
110
Рабочее давление, бар
10
С расширительным баком
Нет
Регулируемая
Да
Для высокого давления
Да
Страна-производитель
Италия
Вес, кг
0,154
Отзывы покупателей
Сначала показывать
Евгений
Москва 21 декабря 2022
Достоинства: Их нетНедостатки: Не работает и пропускает воду
Москва 07 мая 2021
Я так и не понял, что с ним не так. Недостатки: Сломан, пропускает воду сквозняком
Дмитрий
Санкт-Петербург 01 февраля 2019
свои функции выполняют. пока не течет
Вопросы и ответы
Вячеслав
13 мая 2021
А какие габаритные размеры у данного воздухоотводчика?Ответить
Сертификаты
Вам могут понадобиться
- Рулетки
- Защита рук
- Товары для уборки
- Ключи
- Ключи трубные
- Развальцовщики, трубогибы
- Труборезы, ножницы
106995
Доставим
Сегодня
325 шт
Привезем в партнерские пункты выдачи
18/04 после 10:00
при заказе до 16/04 до 11:59
Смотреть на карте
Рулетка Hesler с автостопом магнитная 3 м x 16 мм
Цена за шт
За баллы:
49
В корзину
135265
Доставим
Сегодня
608 шт
Привезем в партнерские пункты выдачи
18/04 после 10:00
при заказе до 16/04 до 11:59
Смотреть на карте
Рулетка Hesler с автостопом 3 м x 16 мм
Цена за шт
За баллы:
33
В корзину
134109
Доставим
Сегодня
1391 шт
Привезем в партнерские пункты выдачи
18/04 после 10:00
278 шт
при заказе до 16/04 до 11:59
Смотреть на карте
Рулетка Hesler с фиксатором 5 м x 19 мм
Цена за шт
За баллы:
62,25
В корзину
135266
Доставим
Сегодня
1086 шт
Привезем в партнерские пункты выдачи
18/04 после 10:00
142 шт
при заказе до 16/04 до 11:59
Смотреть на карте
Рулетка Hesler с автостопом 5 м x 19 мм
Цена за шт
За баллы:
65,75
В корзину
134108
Доставим
Сегодня
362 шт
Привезем в партнерские пункты выдачи
18/04 после 10:00
124 шт
при заказе до 16/04 до 11:59
Смотреть на карте
Рулетка Hesler с фиксатором 3 м x 16 мм
Цена за шт
За баллы:
56,75
В корзину
106997
Доставим
Сегодня
1436 шт
Привезем в партнерские пункты выдачи
18/04 после 10:00
262 шт
при заказе до 16/04 до 11:59
Смотреть на карте
Рулетка Hesler с автостопом магнитная 5 м x 19 мм
Цена за шт
За баллы:
70,75
В корзину
Похожие товары
141055
Доставим
Сегодня
Привезем в строительные центры
Привезем в партнерские пункты выдачи
18/04 после 10:00
при заказе до 16/04 до 11:59
Смотреть на карте
Воздухоотводчик автоматический Far Gaiser mini (FA 2040 12) 1/2 НР(ш)
Цена за шт
За баллы:
164,25
В корзину
Воздухоотводчик автоматический 1/2 НР(ш) в Санкт-Петербурге представлен в интернет-магазине Петрович по отличной цене. Перед оформлением онлайн заказа рекомендуем ознакомиться с описанием, характеристиками, отзывами.Купить воздухоотводчик автоматический 1/2 НР(ш) в интернет-магазине Петрович в Санкт-Петербурге.Оформить и оплатить заказ можно на официальном сайте Петрович. Условия продажи, доставки и цены на товар воздухоотводчик автоматический 1/2 НР(ш) действительны в Санкт-Петербурге.
Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и
обработку персональных данных
в целях функционирования сайта, проведения ретаргетинга,
статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших
предпочтений и интересов.
Топливный воздухонагреватель | Производитель промышленных воздухонагревателей
Описание
Нагнетатель воздуха, работающий на топливе, использует технологию непрямого нагрева. Тип головки горелки может быть выбран из дизельного или природного газа, а подходящие виды топлива включают угольное дизельное топливо, природный газ, сжиженный газ и городской газ. Тепловой КПД воздуходувки составляет до 80-95%, а площадь обогрева может достигать 300-1200 м 2 . Этот воздухонагреватель подходит для сушки древесины, сушки медицинских препаратов, добычи полезных ископаемых, обогрева мастерских, обогрева птичников и других областей.
Технические параметры
Предмет | Рейтированный тепло | Зона отопления | Расширенная температура ветра | Угольный дизель | Природный газ | Lique Gas | Город | ROATED VOLTAGE | .0021 | Dimension (mm) | |||
Model | kcal/h | kW | m 2 | ℃ | L/h | Nm 3 /h) | Nm 3 /h ) | Nm 3 /h) | V | kW | Length | Width | Height |
FSH-5 | 5×104 | 60 | 300 | 60 | 4. 9 | 5.85 | 2.27 | 11 | 380/220 | 0.6 | 1400 | 850 | 1370 |
FSH-10 | 10×104 | 120 | 600 | 60 | 9.8 | 11,7 | 4,54 | 22 | 380/220 | 1 | 1600 | 1400 | |
FSH-20 | 20×104 | ||||||||||||
FSH-2021 | 20×104 | ||||||||||||
20×104 | |||||||||||||
20×1021 | |||||||||||||
200021 | 230 | 1200 | 60 | 19.6 | 23.4 | 9.1 | 44 | 380/220 | 1.2 | 1700 | 1000 | 1500 |
(Пожалуйста, введите желаемую модель продукта)
Компонентный дисплей
В воздуходувке для нагрева воздуха, работающего на топливе, используется оригинальная итальянская головка для сжигания топлива, она оснащена автоматической подачей масла, автоматическим зажиганием и автоматической регулировкой соотношения дизельного топлива и воздуха, что обеспечивает надежную работу и отсутствие черного дыма. Все индикаторы воздуходувки соответствуют национальным региональным стандартам защиты окружающей среды Класса I, и пользователи могут выбирать между головкой горелки на дизельном или природном газе.
Однокнопочная операционная система проста в эксплуатации. Пользователям просто нужно отрегулировать ручку на требуемую температуру, тогда воздуходувка автоматически запустит обогреватель, когда температура ниже установленной температуры, и автоматически остановит обогреватель, когда температура выше установленной температуры.
Нагнетатель горячего воздуха использует новейшую технологию непрямого нагрева, сочетая сгорание и теплообмен, удаляя теплообмен с высокотемпературных компонентов корпуса печи. Дым и воздух выбрасываются в разные области, так что процесс нагрева на 100% не загрязняет окружающую среду. Уникальная конструкция рассеивания тепла чипа обеспечивает тепловую эффективность до 90%.
Нагреватель оснащен загрузочным и разгрузочным подъемным кольцом, которое облегчает подъем. Его также можно использовать в качестве подъемного кольца для подъемной установки, поскольку его прочная конструкция обеспечивает безопасную и надежную установку.
В нагревательной машине используется многолопастной напорный вентилятор с отличным рассеиванием тепла, который обеспечивает расстояние подачи воздуха и эффективно улучшает пространственную однородность температуры.
Камера сгорания и радиатор отопительной машины имеют внутренний бак полностью из нержавеющей стали, который не ржавеет при высоких температурах после использования и эффективно гарантирует срок службы.
Должен ли ваш вентилятор термостата быть включен или автоматически?
Этим летом независимо от того, есть ли у вас дома ручной или интеллектуальный термостат от ClimateCare, вы, скорее всего, задавались вопросом, должен ли вентилятор кондиционера быть установлен на ВКЛ или АВТО.
Это частый вопрос, который задают многие домовладельцы.
В конце концов, некоторые люди клянутся установкой ON, в то время как другие убеждены в том, что AUTO — это то, что нужно.
Чтобы правильно ответить на вопрос о том, должен ли вентилятор термостата работать в режиме ВКЛ или АВТО, сначала необходимо узнать различия между каждой настройкой.
Что такое настройка ON?
Короче говоря, ON означает включено. Постоянно дует вентилятор.
Некоторые печи имеют постоянную настройку низкой скорости, когда термостат установлен в положение ВКЛ.
Преимущества
- Вы можете использовать настройку ВКЛ, когда хотите, чтобы воздух в доме был постоянным. Возможно, вы хотите, чтобы более прохладный воздух в подвале и более горячий воздух в спальнях наверху были более сбалансированными. В этом может помочь постоянный вентилятор.
- Воздух всегда проходит через систему фильтрации воздуха в вашем доме, что гарантирует чистоту воздуха в помещении, если у вас есть достаточно эффективный фильтр и вы держите окна закрытыми.
- Если термостат установлен в положение ON, вентилятор переменного тока будет реже включаться и останавливаться, что поможет продлить срок его службы.
Недостатки
- Постоянно работающий вентилятор может привести к увеличению счетов за электроэнергию.
- Возможно, вам придется чаще менять фильтры HVAC.
- Поскольку вентилятор работает постоянно, он может чаще выходить из строя.
Что такое настройка АВТО?
АВТО — сокращение от «автоматический». Вентилятор включается только тогда, когда требуется охлаждение или обогрев.
Если в целом в одной комнате вашего дома вы чувствуете себя так же комфортно, как и в другой, вам следует использовать настройку АВТО. Вентилятор переменного тока включается, когда это необходимо, и останавливается, когда работа выполнена.
Преимущества
- Экономит энергию и снижает ежемесячные счета за электроэнергию.
- Воздушные фильтры могут реже заменяться.
- Больше контроля над вашей системой. Вы указываете, когда вентилятор включается (по температуре) и когда он выключается.
Недостатки
- Кондиционированный воздух неравномерно подается по дому, что может привести к переохлаждению.
- Качество воздуха в помещении вашего дома может быть не таким чистым и прозрачным, как при включенной настройке.
Вентилятор термостата ВКЛ или АВТО. Что подходит именно вам?
Настройка вентилятора вашего термостата управляет вентилятором вашей системы HVAC. Вентилятор помогает циркулировать холодный или горячий воздух по всему дому, пока температура не достигнет настройки термостата.
ON означает, что вентилятор постоянно дует, даже когда достигнута нужная температура.
Так что лучше для вас?
Все зависит от потребностей вас и вашей семьи.
Например:
- Если в вашем доме есть люди, страдающие аллергией, возможно, вы захотите, чтобы постоянная циркуляция воздуха была включена.
- С другой стороны, если вы хотите сократить свои ежемесячные счета за электроэнергию, лучшим вариантом будет настройка АВТО.
