Автоматика для погружного насоса: виды и применение

Какие бывают погружные насосы, для чего предназначена автоматика для погружных насосов, ее виды и принцип работы

Погружной насос – это тип насосов, который устанавливается ниже уровня подаваемой жидкости. Таким образом, можно обеспечить подъем жидкости с достаточно глубоких отверстий. Погружные насосы используются для глубинных скважин, колодцев и так далее.

Перед тем, как рассматривать автоматику для погружных насосов, узнаем, какие виды этих механизмов бывают для водяной (артезианской) скважины. Есть два их вида:

• вибрационные;
• центробежные.

Кроме этого бывают еще штанговые и бесштанговые погружные насосы.

Главное различие между центробежным и вибрационным насосом – это порядок подачи воды. Центробежные насосы для этого используют вращение крыльчатки своего механизма. Вибрационные же в своем составе не имеют вращающихся деталей. В них есть движущийся поршень или мембрана, которые подают воду наверх. Этот тип насосов распространен в использовании в водяных скважинах. Вибрационные насосы построены просто за счет маленького количества элементов, поэтому их цены ниже. Наиболее популярные марки этих насосов на просторах СНГ это Малыш, Водолей и Гардена.

Центробежный насос из-за количества деталей могут перегреваться. Их цена больше, чем у вибрационных. Они более надежны, а также их можно устанавливать самостоятельно.

Погружные насосы еще можно разделить на группы в зависимости от их применения:

• дренажные – для откачки грязной воды из подвалов, канав и т.д.;
• фекальные – для откачки отходов из выгребных ям;
• скважинные – как источник водоснабжения;
• колодезные – для получения питьевой воды.

Такие насосы отличаются между собой мощностью, глубиной погружения и различными параметрами главных элементов.

Автоматика для погружного насосов

Сейчас существует три типа автоматики, которые являются наиболее распространенными:

• пульт и блок управления насоса;
• прессконтроль;
• установка с блоком управления, которая следит за стабильностью давления воды.

Первый тип автоматики выполняет функцию защиты насоса от перепадов напряжения в электросистеме и от замыканий. Для полноценной работы этого устройства его следует подключить к реле давления или уровня, либо к выключателю поплавкового типа.Устанавливать такую автоматику можно без специалиста.

Во втором типе встроена система автоматизации работы механизма перекачки воды, а также есть защита от сухого хода. Управляя этим устройством, нужно следить за показателями уровня давления воды и протока воды. Если эти параметры превышают или понижают нужную отметку, то происходит автоматическое отключение насоса.

Третий вид автоматики используется в местах, где резко повышать давление воды нежелательно. Это происходит из-за того, что при повышении давления КПД насоса падает, а расход электричества наоборот повышается. Чтобы давление резко не повышалось, в автоматике этого типа есть такая конструкция как ротор электродвигателя, который вращается и автоматически регулирует работу насоса.

схема установки и типы оборудования

Насос — сердце системы, автоматика — ее мозг. Самостоятельно запуск не случится: либо это придется делать лично, либо переложить заботу на умные устройства. Что касается установки простейшей автоматики своими руками, сложного в этом ничего нет: составляющие есть в продаже, к ним прилагаются инструкции — остается смонтировать автоматику для скважинного насоса по схеме, то есть банально соединить детали.

• Принцип работы автоматики для скважинных насосов
• Первое поколение автоматики
• Второе поколение автоматики
• Третье поколение автоматики
• Установка автоматики для скважинного насоса
• Выбор автоматики для насоса

Если наружный насос можно включить самому, полить огород, наполнить бочку и выключить, со скважинным иначе: установка автоматики необходима — это этап обустройства скважины. Приборы не покупают заранее, а выбирают вместе с насосом: нужно знать, какие защитные схемы уже интегрированы в оборудование (защита от сухого хода, перегрева в современных моделях уже есть; как правило, прилагается поплавок).

Схема установки автоматики для скважинного насоса

Как всякая электроника, автоматика бывает нескольких поколений (пока трех), но принцип ее работы одинаков. Поколение выбирают, отталкиваясь от задач. Простейшая автоматика обеспечивает своевременное включение/отключение оборудования в зависимости от давления в накопительном баке и аварийное отключение (при недостатке воды в источнике). Современные электронные устройства не только защищают насос, контролируют его запуск, но и оптимизируют работу всей системы, обходящейся без гидроаккумулятора.

Первое поколение автоматики ↑

Первое поколение автоматики — простейшие устройства, которые автоматизируют подачу воды и защищают скважинный насос:

• блокиратор сухого хода,
• выключатель-поплавок,
• реле давления.

Блокиратор сухого хода прост: если нет жидкости, он отключает оборудование. Почти ту же роль играет поплавок, реагирующий на снижение уровня воды. Устройства простейшие, но насос защищают хорошо.

Защита от сухого хода, подключаемая к реле

Реле давления устанавливают на накопительный бак (без него автоматика I поколения не имеет смысла). Реле бывают уже с манометром (если нет, то манометр тоже понадобится).

Гидроаккумулятор — составляющая насосной станции. Именно в нем нагнетают требуемое давление, распространяемое на всю систему. За уровнем давления следит реле.

Принцип прост. При открытии крана:

• вода уходит из бака,
• давление снижается,
• реле запускает насос,
• вода поступает в бак и давление повышается,
• при достижении заданного значения реле отключает оборудование.

При настройке реле задают два пороговых значения — минимальное и максимальное. Как только давление достигает минимума, реле включает насос, при наборе максимума — отключает.

Первое поколение автоматики в основном используют в обустройстве неглубоких скважин. С большой глубиной все серьезнее.

Второе поколение автоматики ↑

Блок управления II поколения — электронное устройство, принимающее сигналы от датчиков, отдающее соответствующие команды. Датчики автоматики устанавливают на скважинном насосе и в трубопроводе, что дает возможность исключить из системы накопительный бак.

Система работает в режиме реального времени. При открытии крана:

• вода уходит из трубопровода;
• давление снижается;
• датчик регистрирует падение уровня, отсылает информацию на микросхему;
• блок управления включает насос;
• вода поступает в трубопровод;
• при достижении максимального давления датчик дает сигнал на микросхему;
• блок отключает оборудование.

Хотя система совершеннее, принцип ее работы тот же: достижение минимального уровня давления — включение насоса, достижение максимального — отключение.

Помимо традиционного набора функций автоматику II поколения снабжают следующими опциями:

• температурный контроль,
• аварийное выключение,
• блокировка сухого хода (не нужна, если есть в насосе),
• отслеживание уровня жидкости,
• рестарт.

Если простейшая автоматика дешевая, то здесь уже цены повышаются, и это вполне можно отнести к минусам (дороже I, но не дотягивает до III поколения, что несколько снижает целесообразность приобретения БУ из-за одного лишь отказа от гидроаккумулятора).

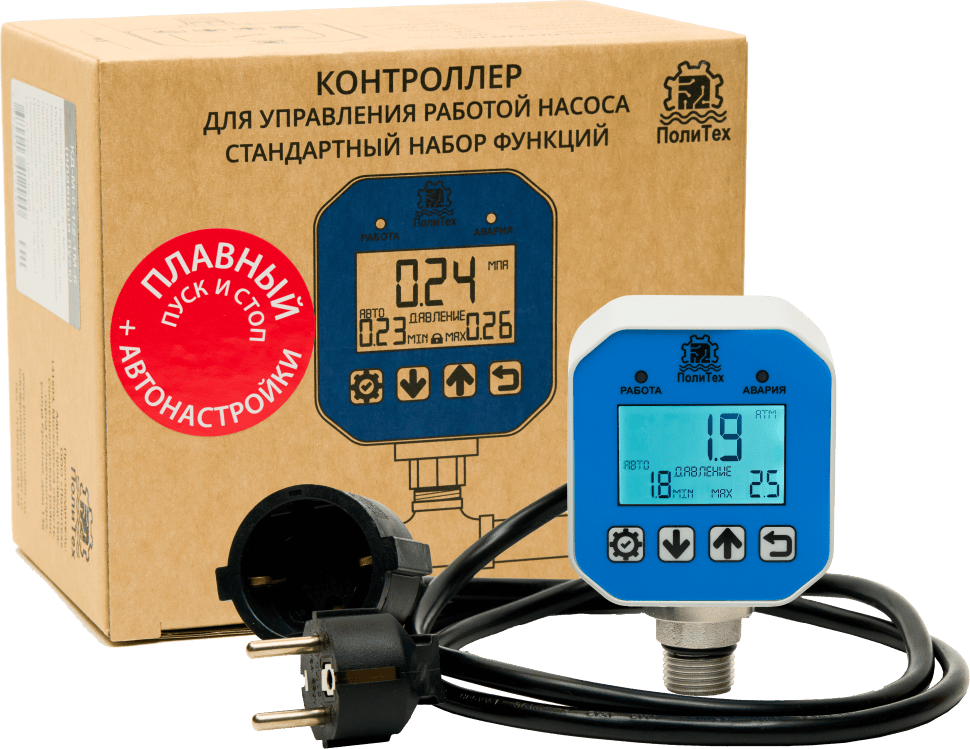

Блок управления

Третье поколение автоматики ↑

Из устройств III поколения собирают мощные, надежные, энергоэффективные системы автоматики для скважинных насосов. Несмотря на сохранение основополагающего принципа, разница между традиционными простейшими и современными приборами солидная. Солидна и стоимость последних, но вложенные средства они отрабатывает на все 100 %, в том числе значительно увеличивая срок службы насоса и создавая серьезную экономию энергии за счет тонкой настройки.

Скважинные насосы оснащают стандартными двигателями. При включении они начинают качать воду на полную мощь, потребляя указанный максимум электроэнергии. Своими руками отрегулировать двигатель нереально, поскольку наблюдается постоянная разность значений: требуется разное количество воды, зависящее от забора — каждый раз перенастраивать скважинный насос (находящийся на глубине) не представляется возможным. Автоматика III поколения выполняет эту функцию легко — на двигатель подается ровно столько энергии, сколько потребуется для достижения заданного давления: для восполнения небольшого расхода система включает оборудование на малых оборотах.

Схема установки блока управления (срезать ватермарку)

Помимо тонкой регулировки напряжения, подаваемого на двигатель, автоматика III поколения оснащена всеми стандартными опциями и расширенными защитными: предохраняет прибор от перепадов напряжения, перегрева, сухого хода и прочее. Систему можно настроить на работу в различных режимах, что позволяет организовать водоснабжение по нестандартной, но оптимальной для конкретного дома схеме, изобилующей нюансами. Накопительный бак не требуется: датчики устанавливают непосредственно в трубопроводе, оборудовании и других местах. Получаемые с датчиков данные обрабатывает блок управления.

Простейшую автоматику для скважинного насоса вполне можно установить своими руками: монтаж сложностей не вызывает. Поплавок, блокиратор сухого хода в основном уже есть в приборах (если блокиратора нет, его можно установить).

Схема установки реле давления

Дополнительно приобрести нужно только гидроаккумулятор, реле давления, обратный клапан, предотвращающий потерю давления за счет оттока жидкости. Реле устанавливают на бак или на разводной коллектор. На трубу, по которой вода поступает в гидроаккумулятор, также монтируют очистные фильтры. Обратный клапан ставят на насос (чаще всего).

Подключение сводится к простым действиям:

1. Сборка системы.
2. Установка гидроаккумулятора.
3. Монтаж реле давления.
4. Подача питания (если нужно).
5. Настройка верхнего порогового значения давления (путем вращения гайки).
6. Настройка нижнего порогового значения давления.
7. Пуско-наладка: тест и при необходимости дополнительная настройка.

Давление в гидроаккумуляторе накачивают простым насосом. В этом и состоит роль человека (больше ничего не требуется — далее система работает сама).

Установку автоматики II и III поколений своими руками проводить не рекомендуется. Тонкая настройка блока управления, правильное размещение датчиков — сфера деятельности специалистов. Устройства сложные, требуют специфических знаний и навыков. Лучше один раз оплатить монтаж автоматики, чем своими руками вывести из строя дорогостоящий электронный блок управления. Что касается выбора, то надо брать либо первое, либо третье поколение: установка устройств второго как оборудование скважины автоматикой не выглядит целесообразной.

Блоки управления скважинными насосами | 10HP 230V 3-фазная панель управления

Тухорс

235,00 долларов США

375,00 долларов США

(Вы экономите

140,00 долларов США

)

(1 отзыв)

Написать отзыв

Tuhorse

Панель управления 10HP, 230 В, 3 фазы, с ручной/автоматической регулировкой уровня воды

Рейтинг
Обязательно

Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта
Обязательно

Тема отзыва
Обязательно

комментариев
Обязательно

20. 00
(в)

Для использования с погружным насосом для глубинной воды. Поддерживает трехфазные водяные насосы мощностью 10 л.с., работающие от сети 230 В.

Примечание. Это устройство не работает с напряжением 208 В. Пользователь может приобрести реле на 208 В в том же заказе, мы можем настроить блок для использования с 208 В.

Имеет полностью автоматический режим с датчиками уровня воды и ручной режим.

Модель: TCP100T230

• л.с.: 7,5 л.с. — 10 л.с.
• Напряжение: 230 В, три фазы
• Цикл: 60 Гц
• Устройство защиты от перегрузки: в комплекте, максимальный ток регулируется
• Защита от обрыва фазы: в комплекте
• Датчики уровня воды: включены
• Управление микропроцессором: да
• Материал корпуса: Сталь
• Отверстие для провода: пять 3/4″
• Вес нетто: 9,5 кг (20 фунтов)
• Транспортировочный вес: 21 фунт
• Размеры/длина: 17-1/2″ x 12-1/4″ x 7″

Подробнее:

* Стальной корпус с замком и ключами

* Ручной режим управления включением/выключением двигателя без использования датчиков

* Также может использоваться с двигателями без водяных насосов в ручном режиме

* Автоматический режим предназначен только для управления водяными насосами.

* Соединительные клеммы подходят для проводов до #4 AWG

* 3-фазный магнитный релейный переключатель

* Встроенная защита от перегрузки с плавным поворотом

* Защита от обрыва фазы (только в автоматическом режиме)

* Измерители напряжения, амперметра. Светодиодные индикаторы рабочего состояния

* Для установки в помещении и под крышкой

1 Год

Отзывы

Дистанционная автоматизация водяной помпы с помощью смс и звонков 0003 日本語

Teltonika Networks

Продукты

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

Поддержка

Ресурсы

О нас

en

• Deutsch
• English
• Español
• Lietuvių
• Українська
• 日本語

РЕЗЮМЕ

Чтобы избежать потерь воды и обеспечить более эффективное использование ресурсов, водные системы все чаще автоматизируются. Это гарантирует, что использование воды оптимизировано и требует меньше человеческих усилий.

В рамках данного проекта компания АЛЕС создала систему автоматизации дистанционного управления подземным скважинным насосом, предназначенным для транспортировки санитарно-поливной воды в отдаленном монастыре. Воду предполагалось транспортировать между двумя точками с высотой 160 м и расстоянием 1,5 км, что исключало вариант проводного управления как слишком затратный.

ЗАДАЧА

Несмотря на то, что современные технологии делают удаленное управление довольно простой задачей, ключевыми моментами этого решения были простота и экономичность. Из-за удаленности места, связанного со значительно более высокими затратами, широкополосное подключение по кабелю было исключено. Единственным жизнеспособным решением было использование сотовой сети. Используя вездесущий мобильный телефон, помпой можно было управлять с помощью звонков или SMS-сообщений. Это простое решение для управления превосходило гораздо более дорогой подход, такой как контроль над Интернетом с помощью приложения для смартфона.

ПАРТНЕР

ALES — компания с большим опытом работы на рынке, предлагающая широкий спектр продуктов и услуг в электромеханической отрасли. Опыт работы компании основан на трех столпах: производство, инжиниринг и автоматизация. Основными направлениями деятельности являются автоматизация и визуализация промышленных процессов, производственного оборудования и систем отопления, вентиляции и кондиционирования воздуха. ALES разрабатывает автоматизированные системы управления, которые включают управление с помощью ПЛК, промышленный пользовательский интерфейс (HMI и SCADA) и различные другие решения для автоматизации.

ТОПОЛОГИЯ

РЕШЕНИЕ

В этом решении колодец, водяной насос и пульт управления расположены в отдаленном равнинном поле, а монастырь, куда должна подаваться вода, находится на горе в 1,5 км. Водяной насос позволяет наполнить резервуар для воды, расположенный на горе, через водопроводную трубу.

Водопровод не обеспечивает постоянную подачу воды из соображений эффективности. Его можно активировать удаленно с помощью панели управления с мобильным шлюзом Teltonika Networks TRB141, позволяющим включать водяной насос всякий раз, когда требуется вода. Прокачку можно инициировать либо позвонив, либо отправив SMS-сообщение на SIM-карту шлюза TRB 141 с мобильного телефона. После заполнения бака насос можно отключить дистанционно тем же способом (звонок или SMS).

ПРЕИМУЩЕСТВА

• Экономичное и простое решение с дистанционным управлением.
• Дистанционное управление с помощью SMS – помпой можно управлять с помощью простого SMS-сообщения, отправленного определенным списком пользователей в любое время.
• Дистанционное управление по звонку – пользователь может включить насос на определенный период времени, просто позвонив.
• Простота установки – документация, прилагаемая к продукту, проста для понимания и достаточна для использования всех возможностей устройства.
• Упрощенная поддержка, включенная системой удаленного управления.
