В данных категориях предложен выбор автоматики для водяных насосов и насосных станций (установок), а так же для других применений по автоматизации работы погружных и поверхностных насосов в бытовых и промышленных сферах.

Виды, отличия и характеристики
Первое поколение автоматики
Второе поколение автоматики
Третье поколение автоматики
Какие особенности подключения автоматики для насосов?
Обзор блока автоматики для скважинных насосов (видео)

На любом загородном участке, что не подключен к центральной системе водоснабжения, хозяева первым делом оборудуют скважину или другой подобный источник воды. Затем в него опускают насос, который позволит добывать жидкость из скважины и делать это достаточно продуктивно.

Блок автоматического управления играет огромную роль в деле обустройства всей системы водоснабжения любого частного дома. Без него людям пришлось бы тратить несравнимо больше времени на совершенно элементарные вещи.

Стоит понимать, что скважинный насос – это всего лишь устройство, что способно выкачивать жидкость из источников. Ни на что большее он не способен. Система водоснабжения тоже сложностью не отличается. Она состоит из труб, переходников и распределителей, которые просто доводят воду из скважины до конечного потребителя.

Однако для обустройства нормального функционирования системы водоснабжения необходимо установить автоматический блок управления насоса. С его помощью можно будет настроить работу устройства так, чтобы практически полностью исключить из этой схемы присутствие человека.

В противном случае вам придется ухищряться другими, более сложными и трудоемкими методами. Можно, конечно, не использовать автоматические приборы, а постараться оборудовать крупные накопительные баки или другие емкости для забора и распределения жидкости. Но здесь стоит учесть несколько нюансов.

Помимо наличия воды в трубопроводе, для безопасного и комфортного его эксплуатирования нужно обеспечить еще и достаточный уровень давления. При наличии нормального давления вода будет течь из крана с оптимальным напором. Если же давление слишком слабое, то это сразу провоцирует множество проблем.

Без наличия систем управления обычный накопительный бак, пусть даже и очень большой, все же будет требовать огромного количества внимания человека. Вам придется постоянно запускать насос вручную, подкачивать жидкость, контролировать ее уровень и т.д.

Если же вмонтировать на насосную станцию небольшой блок управления, то всех этих неудобств можно будет избежать. И стоит заметить, что простейшие автоматические системы для погружных или поверхностных скважинных насосов не отличаются сложностью. Да и цена у них вполне приемлемая.

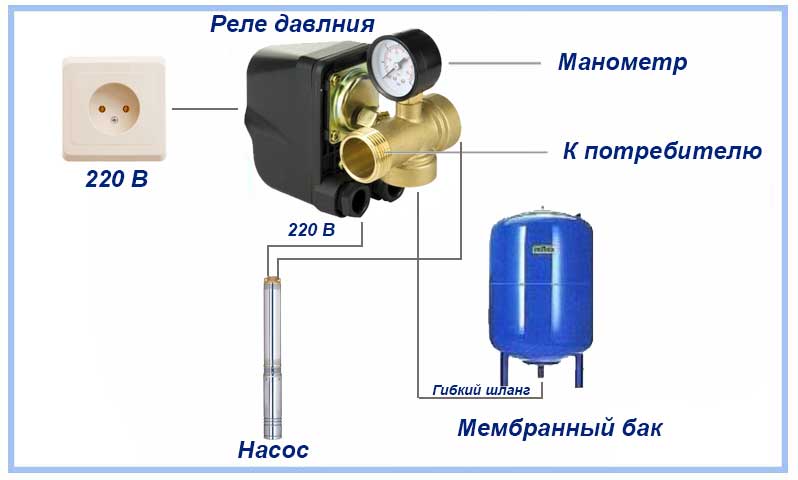

Для полного понимания всей картины мы рассмотрим принцип действия реле давления – простейшего автоматического регулятора работы погружных и поверхностных насосов. Сразу предупреждаем, что блок управления типа реле давления требует также наличия гидроаккумулятора в системе. В противном случае эффективно работать он не сможет.

Гидроаккумулятор – это сравнительно небольшая емкость под воду, которая является составным элементом насосной станции. В гидроаккумуляторе есть резиновая мембрана со сжатым воздухом. При подкачке в него воды, ее масса начинает давить на мембрану и взаимодействовать с ней, что приводит к изменению уровня давления гидроаккумуляторе.

Так как это гидроаккумулятор является исходной точкой системы, а выход из него блокируется обратным клапаном, то давление в нем автоматически распространяется на весь трубопровод. Как только уровень жидкость в баке падает, падает и давление, так как воздушная мембрана постоянно взаимодействует с жидкостью внутри бака.

Именно этот нехитрый прием и позволяет создать блок управления для насосных станций. Являет он собой обычное реле из двух позиции. Каждая позиция настраивается отдельно и является крайней точкой показателей давления.

Более продвинутая автоматика способна обходится без гидроаккумуляторов и имеет множество дополнительных функций. Но принцип действия всегда остается один. Специальные датчики отслеживают уровень давления в трубопроводе, и в случае его понижения или повышения реагируют соответствующим образом.

Как уже было упомянуто выше, существует довольно много различных разновидностей автоматических систем. Они могут выполнять как частичные функции по обеспечению нормальной деятельности отдельного оборудования, так и полностью контролировать все процессы, а также оптимизировать их по заданным программам.

Деление будем вести по поколениям. Если следовать по этой шкале, то существует три основных поколения автоматических блоков управления. Причем различаются они не только по сложности или современности, но и по типу выполняемых задач.
к меню ↑

К первому поколению этих устройств относят простейшую автоматику и отдельные приборы. Они не могут организовать полностью автономное функционирование системы водоснабжения, но этого от таких приборов и не требуется.

Как только уровень воды падает, происходит моментальная реакция, и поплавок автоматически отключает устройство. Стоит заметить, что этот простой механизм очень серьезно помогает человеку и предохраняет насос от поломок.

Блокираторы сухого хода тоже являются примитивной автоматикой, но все их задачи заключаются в автоматическом отключении устройства, если в его камере не была обнаружена жидкость. Как правило, эти детали чаще используются в поверхностных моделях скважинных насосов.
к меню ↑

Блок управления второго поколения – это уже куда более серьезный механизм. Подразумевается использование электронного прибора с несколькими датчиками. Эти датчики монтируются непосредственно в трубопроводе, на насосе и еще в нескольких местах.

Электронный блок удобен его практичностью и большим количеством функций. Для его нормального функционирования уже не требуется покупать гидроаккумулятор, так как автоматика реагирует на изменения давления в системе в режиме реального времени. Как только где-то включается кран, датчик тут же реагирует падение давления.

К блокам управления последнего поколения относятся действительно мощные и надежные системы. Стоят они очень дорого, но свои деньги отрабатывают. По сути — это все та же электронная автоматика, но с расширенным количеством функции.

Одной из главных считается возможность тонкого контроля двигателя насоса. Дело в том, что практически любой бытовой насос снабжается нерегулируемым движком. Вернее, регулировать его можно, но не своими руками. Работает он в одном режиме и с одной скоростью. В большинстве случаев этого вполне достаточно, но далеко не всегда.

Стоит понимать, что очень часто от движка насоса не требуется столь больших усилий для подкачки жидкости. Например, если кто-то в ванной просто открыл кран на несколько секунд, то стандартная электронная автоматика тут же запустит насос в полную мощность. Хотя, по большому счету, таких усилий от него не требовалось.

Подключать блоки автоматического управления совсем не сложно. Однако и здесь есть несколько нюансов. Если говорить о приборах первого поколения, то монтировать их нужно редко. Как правило, монтаж необходим только для реле давления, так как его докупают отдельно.

Поплавковые выключатели и блокираторы сухого хода чаще всего встраивают еще на этапе сборки насоса. В некоторых случаях их нужно будет подключить перед погружением образца в скважину. Но процесс подключения здесь будет заключаться только в соединении нескольких клем и их герметизации.

Электронные блоки управления самостоятельно ставить не рекомендуется. Они слишком сложны, нуждаются в подключении множества датчиков, тонкой настройке, да и стоят очень прилично. Лучше доверьте эту работу профессионалу.
к меню ↑

В наши дни технологические достижения повсюду. Все, от умных часов до термостатов, может управляться с вашего телефона. Эти вещи созданы для того, чтобы сделать вашу жизнь проще и эффективнее. Но следует задаться вопросом, применяются ли те же технологические достижения в индустрии колодезной воды? Одним из компонентов индустрии колодезной воды, который мог бы действительно выиграть от переноса в 21 век, являются контроллеры скважинных насосов.

Контроллеры скважинных насосов имеют одну основную цель — контролировать, когда ваш скважинный насос работает, а когда нет. Вам может быть интересно, как такая простая задача может быть полезна с помощью технологий. В идеальном мире такую простую задачу можно было бы выполнить практически без необходимости программирования, но мы живем в постоянно меняющемся мире. Уровень грунтовых вод постоянно меняется, постоянно меняются потребности в воде владельца дома или бизнеса. Существуют внешние факторы, которые также могут влиять на колебания уровня воды. Отказ насоса или изменения в трещинах в земле могут затруднить или облегчить извлечение грунтовых вод.

Контроллеры скважинных насосов, которые способны только включать и выключать скважинный насос без программирования для адаптации к изменяющимся потребностям скважины, были доступны в течение десятилетий, но не без некоторого огорчения со стороны людей, пострадавших от постоянно меняющихся ситуаций с водой, как в на примере малодебитной скважины . Пришло время перейти на высокотехнологичное решение. Мы разработали интеллектуальный контроллер, который может предвидеть изменения в грунтовых водах и других внешних факторах, чтобы облегчить вашу жизнь, и при этом более эффективно выполнять свою работу. Мы рассмотрим существующие контроллеры скважинных насосов, некоторые улучшения, внесенные в них, и выделим один контроллер насоса, который обладает большим количеством функций и возможностей, чем что-либо другое на рынке.

Реле давления представляют собой простейшую форму контроллеров водяных насосов скважин. Большинство реле давления монтируются рядом с гидробаком и имеют четвертьдюймовый водопровод, который входит в них. По этой водопроводной линии реле давления может механически определять, когда давление воды выше или ниже порогового значения.

Два термина, обычно используемые с реле давления для скважин, это «давление включения» и «давление отключения». Давление включения — это низкое давление, при котором реле давления должно включить скважинный насос, чтобы восстановить это давление в напорном резервуаре. Стандартное давление включения большинства реле давления составляет 30-40 фунтов на квадратный дюйм. Давление отключения — это высокое давление, при котором напорный бак находится под полным давлением, а затем реле давления отключает питание скважинного насоса. Стандартное давление отключения для большинства реле давления составляет 50-60 фунтов на квадратный дюйм.

Реле давления для скважинных насосов очень просты. Подача питания на скважинный насос при низком давлении и отключение питания, когда давление становится достаточно высоким. За прошедшие годы реле давления получили некоторые обновления, например, возможность регулировать точки включения и отключения на некоторых моделях, а некоторые реле давления даже оснащены отсечкой по низкому давлению. Это означает, что если скважина качает какое-то время, но давление просто снижается до достаточно низкого давления, реле давления отключится, пока его кто-нибудь не сбросит. Таким образом, включающая и отключающая часть давления реле давления остается единственным автоматическим процессом реле давления.

Простое реле давления отлично работает во многих колодцах, которые имеют очень большой запас грунтовых вод и не сильно меняются в течение смены сезонов. Для многих скважин с низкой производительностью это может быть проблематично в случае смены сезонов погоды или изменений окружающей среды. Такая простая вещь, как реле давления, не может защитить колодец от перекачки , скважинный насос от работы всухую или домохозяйство от сбора достаточного количества воды, доступной в периоды пиковой нагрузки. Для тех, кому нужно что-то более умное для управления скважинным насосом, пришло время для более умного контроллера скважинного насоса, чем реле давления.

Защитное устройство насоса при использовании часто сочетается с системой хранения большого бака. Они устанавливаются, чтобы попытаться справиться с последствиями малодебитной скважины. Устройства часто используются вместе с реле давления, и его основная работа заключается в защите скважинного насоса от работы всухую. Устройство защиты насоса измеряет силу тока, поступающего в скважину. Когда происходит внезапное изменение силы тока, указывающее на то, что в скважине закончилась вода, и затем насос работает всухую, защитное устройство насоса отключит питание скважинного насоса и подождет заданное время, прежде чем позволить скважинному насосу включиться. беги снова.

Защитные устройства насоса обеспечивают больше контроля и дополнительных функций, чем реле давления с отсечкой по низкому давлению со сбросом. Он более автоматизирован за счет предустановленного таймера ожидания без необходимости перезагружать устройство каждый раз, когда в колодце заканчивается вода. В поисках идеального контроллера насоса для малодебитной скважины устройство защиты насоса по-прежнему не подходит. Устройство защиты насоса отключает насос только тогда, когда насос начинает работать всухую. Это означает, что скважина уже была перекачана и закончилась вода, и насос начал работать всухую. Чтобы сохранить здоровье скважины и по-настоящему защитить насос от работы всухую, скважинный насос необходимо отключить до того, как в скважине закончится вода. Чтобы решить эти проблемы, мы должны искать более комплексное решение.

Сегодня на рынке представлены системы сбора воды, специально предназначенные для решения проблем скважин с низким дебитом. Системы ограничивают поток воды, поступающей из колодца, для сбора урожая с течением времени и хранения ее в одном или нескольких резервуарах. Эти системы поставляются с таймерами, чтобы определить, как долго система должна работать в скважине и как долго она не должна работать.

Эта функция позволяет установщику установить параметры системы в соответствии с возможностями скважины. Когда система на колодце была установлена, видно, что она может качать воду в течение примерно 15 минут, прежде чем закончится, а затем требуется около часа для пополнения водоносного горизонта, затем установщик может настроить систему на работу в течение 10-14 минут. интервалы с часовым перерывом между ними для пополнения запасов грунтовых вод. Это добавляет гораздо больше сложности, чем то, что могут предложить реле давления или устройство защиты насоса. Хотя это связано с большей автоматизацией и контролем, в нем все еще есть недостатки, когда речь идет о защите от перекачивания скважины и эффективном и автоматическом сборе воды.

Как упоминалось ранее, уровень грунтовых вод постоянно меняется. Будь то из-за изменений инфраструктуры или смены сезонов, уровень воды в колодцах всегда меняется. Система скважин на основе таймера не учитывает это. После установки системы установщик может обнаружить, что 10-14 минут работы до срабатывания таймера ожидания являются идеальными, но эта система могла быть установлена в конце зимнего месяца. С наступлением весенних и летних месяцев количество доступных подземных вод будет меняться, что сделает время выполнения 10-14 неточным. Это позволяет скважине снова перекачиваться и скважинный насос начинает работать всухую. Чтобы защитить скважину от перекачивания с помощью решения на основе таймера, таймеры всегда необходимо корректировать, если происходят какие-либо изменения количества доступных грунтовых вод. Учитывая это, данную систему нельзя считать автоматизированной. Душевное спокойствие и максимальная эффективность сбора воды доступны только тем, у кого есть время, чтобы всегда следить за уровнем воды и соответствующим образом регулировать таймеры.

В этих системах по-прежнему отсутствуют функции и средства автоматизации, необходимые для защиты скважины от перекачки и защиты скважинного насоса от работы всухую. Пришло время поговорить о единственном решении, имеющем необходимые нам функции автоматизации.

Система скважин Epp Well Solutions с низким дебитом – это решение проблемы скважин с низким дебитом. Он оснащен самым передовым контроллером скважинного насоса на рынке. Контроллер насоса представляет собой интеллектуальный компьютер, который получает данные от внешних датчиков и анализирует их, чтобы определить, следует ли запускать скважинный насос. В системе есть датчик давления для измерения противодавления, поступающего из колодца, чтобы определить, сколько воды находится в колодце. Система запускает скважину и наблюдает за значением в режиме реального времени. Если система обнаруживает, что в скважине заканчивается вода, она отключает насос, чтобы не допустить, чтобы в скважине закончилась вода. Это добавляет дополнительную защиту скважинному насосу от сухого хода. Все это происходит автоматически, поэтому нет необходимости настраивать таймеры или сбрасывать настройки каких-либо устройств.

Это только верхушка айсберга. Система запускает автоматическую сезонную оптимизацию четыре раза в год, чтобы узнать как можно больше о наличии воды в вашем колодце, и использует эти данные для корректировки своих настроек. Это обеспечивает наилучшую защиту от перекачивания и позволяет максимально эффективно собирать воду. Система также оснащена сенсорным экраном, на котором отображается, работают ли насосы, сколько воды находится в готовых к работе резервуарах, показания давления, потребление воды за последние несколько месяцев и многое другое. . В систему встроен бустерный насос, который перекачивает воду из резервуаров для повышения давления в доме или здании. Бустерный насос также управляется интеллектуальным контроллером, поэтому он также имеет защиту от работы всухую. Контроллер насоса настолько совершенен, что даже выполняет самодиагностику, и в случае неисправности любого из датчиков или компонентов система обнаружит это и уведомит, какая часть неисправна. Вы можете узнать больше о многих включает в себя , который поставляется с этой системой скважин с низким дебитом.

Система Epp Well Solutions System является ответом на потребность владельцев малодебитных скважин в интеллектуальном и автоматическом контроллере скважинных насосов. Эта система переносит контроллеры насосов в 21 век и предлагает функции, необходимые для автоматической защиты скважины от перекачки.

Вам интересно, нужен ли блок управления для вашего скважинного насоса? Если да, то вы не одиноки. В то время как для двухпроводных скважинных насосов не требуется блок управления насосом, для трехпроводных погружных скважинных насосов он необходим.

Блоки управления содержат пусковые цепи скважинных насосов. Ящики управления монтируются снаружи возле колодца. Преимущество трехпроводного блока управления погружным скважинным насосом в том, что при выходе из строя какого-либо компонента можно легко заменить отдельные детали, не снимая сам насос со скважины. Это означает снижение затрат на техническое обслуживание и увеличение срока службы погружного скважинного насоса.

В частной скважинной системе насос забирает воду из-под земли и перекачивает ее в напорный резервуар. Затем давление внутри резервуара обеспечивает силу, которая обеспечивает доступ к зданию проточной воды. Когда давление в баке падает ниже определенного уровня, насос включается и выключается для постоянного достижения и поддержания приемлемого уровня.

В основе всего этого процесса лежит блок управления насосом. В Zoeller at Home мы рекомендуем поговорить с одним из наших профессиональных сантехников, чтобы определить, какой тип блока управления скважинным насосом подходит для вашего насоса.

Контроллеры скважинных насосов обычно имеют микропроцессоры, которые контролируют потребляемую мощность насоса от сети и напряжение двигателя. Блок управления скважинным насосом необходим, поскольку он защищает погружные скважинные насосы от:

Будучи семейным предприятием, Zoeller at Home всегда ставит потребности наших клиентов на первое место. Мы стремимся предлагать типы продуктов, которые вы считаете наиболее полезными. Наше внимание к качеству означает, что вы получаете блоки управления, водоотливные насосы и погружные водяные насосы, на которые вы можете рассчитывать в течение многих лет.

Наша продукция отражает высочайшее мастерство, которое вы привыкли ожидать от Zoeller at Home. Мы продаем бытовую версию оборудования профессионального уровня, поэтому вы можете быть уверены, что получите лучшее, когда сделаете заказ у нас. В производственном процессе мы используем только лучшие материалы. Наше внимание к качеству и надежности означает, что мы стремимся к тому, чтобы все работало правильно. Наша продукция проходит тщательное тестирование, поэтому вы можете быть уверены в ее долговечности.

Являетесь ли вы домовладельцем или подрядчиком, работающим в сжатые сроки, вы можете заказать у нас и быстро получить блоки управления для трехпроводных скважинных насосов от Zoeller at Home. Мы обеспечиваем исключительное обслуживание клиентов, разработанное для удовлетворения ваших потребностей, что означает своевременную доставку вещей и выполнение всего необходимого для обеспечения вашего полного удовлетворения. Вы можете положиться на нашу продукцию в долгосрочной перспективе.

Компания Zoeller at Home осознает потребность в надежных решениях для блоков управления скважинными насосами. Мы предлагаем лучшие в отрасли функции, дизайн и материалы в наших электронных корпусах. Кроме того, мы тестируем все наши скважинные насосы и контроллеры скважинных насосов на предмет их высочайшего качества.

Если вам нужен блок управления погружным колодцем, наши специалисты могут помочь. Просто позвоните по номеру 1-800-584-8089 или свяжитесь с нами онлайн сегодня, и один из наших представителей по обслуживанию будет более чем рад помочь вам. Или найдите ближайшего к вам розничного продавца контроллеров скважинных насосов и быстро доставьте свою продукцию.

Особенности и преимущества
Для 3-проводных погружных скважинных насосов на 230 В требуется блок управления.
Предназначен для наружного применения.
Прочная клеммная колодка для надежного соединения.
Боковые и нижние выбивные отверстия облегчают установку проводов.

Технические характеристики продукта
Продукт HP Вольт С.Ф. Максимальный ток Использование с насосом модели
1010-2336 1/2 230 6,0 1450-0009
1010-2337 3/4 230 8,0 1451-0006
1010-2338 1 230 10,4 1452-0005
1452-0007
Габаритные размеры Коробка: 9″ x 4,75″ x 3,5″
Стандартный вес 3 фунта (1,4 кг)
