Автоматика для погружного скважинного насоса Челябинск
Автоматика для управления погружными и поверхностными насосами
Любая система автономного водоснабжения не может обойтись без автоматики, предназначенной для контроля, управления и защиты погружного, поверхностного насоса или насосной станции.
В системах управления насосами используется автоматика разных видов — от простых и недорогих реле до сложных частотных блоков управления.
В зависимости от сложности, приборы могут выполнять множество функций:
- поддержание постоянного давления, заданного пользователем,
- плавный пуск и остановка насоса,
- защита от «сухого хода», автоматический перезапуск и восстановление работы при появлении воды,
- защита от пониженного и повышенного напряжения на линии электропитания, перегрузки по току, утечек и т.д. Подробнее…
Сортировать по:
Популярные выше
Показать еще 12 товаров
Виды автоматики для насосов
Для поддержания давления и автоматизированной работы насоса в системе водоснабжения, возникает необходимость в монтаже автоматики управления данным оборудованием.
Для корректной работы узлов различного типа необходим грамотный подбор и настройка под конкретную задачу. Правильный подбор прибора управления – залог долгой безупречной работы всей системы водоснабжения.
На сегодняшний день существует несколько типов устройств автоматизирующих систему водоснабжения:
Реле давления и сухого хода
Реле давления — электромеханическое устройство, регулирующее работу насоса по выставленному на нем давлению. Например: при заводской настройке прибора на давление 1,5- 3,0 атм работа насоса происходит в следующем режиме: при начале пользования водой давление в системе начинает падать и при падении ниже порога 1,5 атмосферы, устройство включает насос, который начинает нагнетать давление до отметки в 3 атмосферы. Затем реле отключает насос до очередного падения в 1,5 атм.
Реле (датчик) сухого хода для насоса относится к устройствам, контролирующим наличие давления в системе водоснабжения. При отсутствии воды, уровень давления оказывается ниже нормативного порога, и реле автоматически останавливает работу насоса, размыкая цепь электропитания.

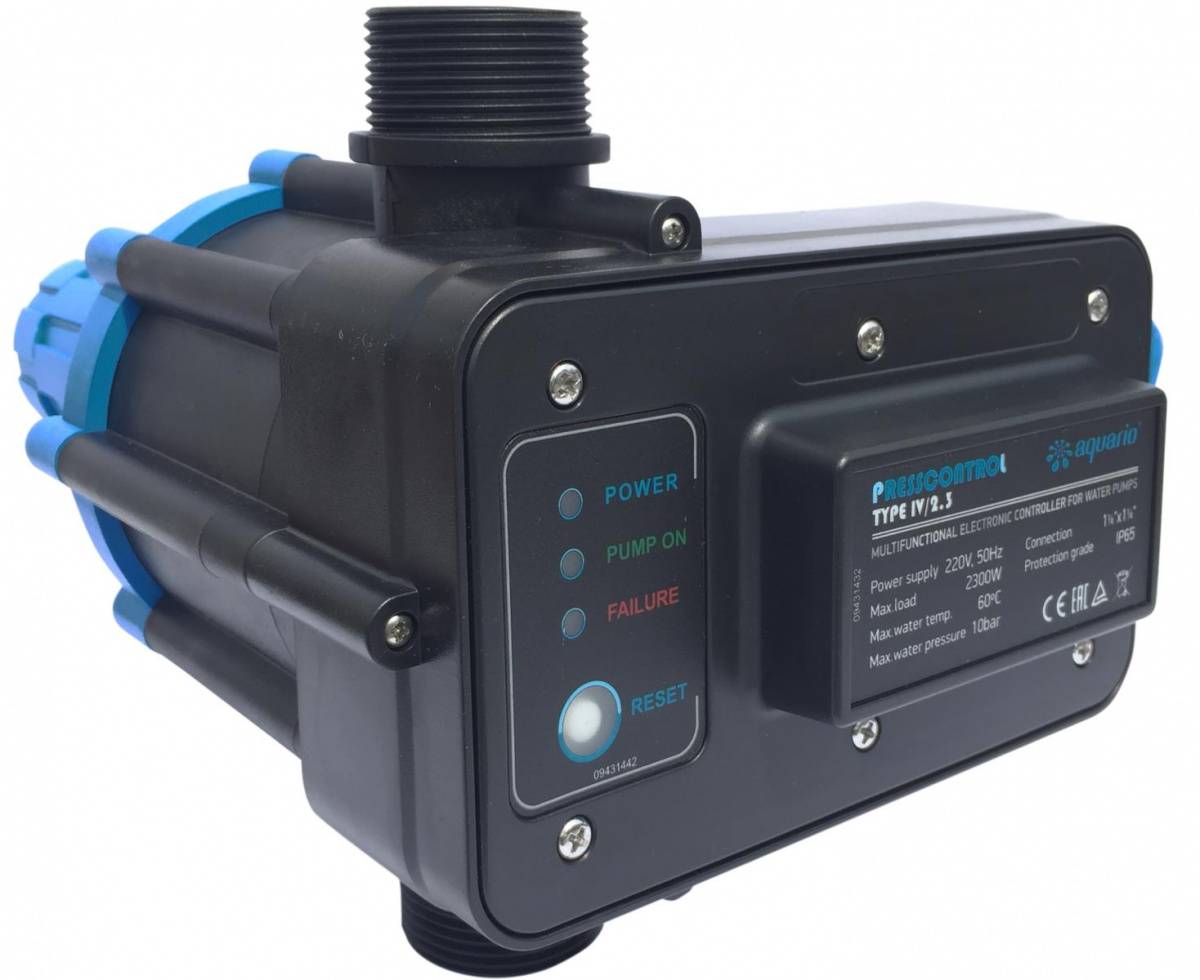

Блоки с контролем потока (прессконтроль)
Блоки управления с контролем потока воды регулируют работу насосной станции с помощью появления или отсутствия потока воды в трубопроводе: при открытие кранов, по трубопроводу начинается поток жидкости, автоматика установив его появление, запускает питание на насос. При закрытие кранов поток прекращается и устройство отключает насос. Также устройства обеспечивают защиту насоса от «сухого хода» и работы «в тупик».
В зависимости от модели, блоки могут быть оснащены манометром для визуального контроля давления, гидрокомпенсатором для гашения гидроударов, индикацией режимов работы.
Частотные преобразователи
Самыми технологичными устройствами управления считаются блоки с частотным преобразователем питающего напряжения, которые обеспечивают сохранение постоянного (устанавливается пользователем) давления в системе водоснабжения. Частотники регулируют работу насоса путем изменения подаваемой на насос мощности, что позволяет насосу работать в различных режимах в зависимости от потребления воды.
Пример: при открытии одной точки водоразбора устройство запускает насос в плавном режиме и устанавливает щадящий режим работы электродвигателя. При открытии дополнительных кранов и повышении объема потреблении воды, автоматика усиливает режим работы путем изменения подаваемой мощности.
ПЗУ и пульты управления
Пуско-защитные блоки служат для пуска и защиты погружных однофазных скважинных насосов с двигателями без встроенного конденсатора. В состав пуско-защитных устройств входит пусковой конденсатор и защитное тепловое реле с автоматической или ручной перезагрузкой. Без данного блока однофазные двигатели без встроенного конденсатора не запустятся.
Пультами и станциями управления называются пзу с возможностью подключения внешних управляющих датчиков (поплавковый выключатель, реле давления, погружные электроды и т.д.).
Поплавковые выключатели
Поплавковые механизмы применяются в качестве отдельных деталей или встроенных в систему водоснабжения. Они замыкают или размыкают контакты во время изменения положения поплавковой головки.
Сделать заказ или получить консультацию по автоматике для насосов можно на сайте и по тел. 8 (351) 751-21-97, 8 (922) 74-999-10. Если Вы затрудняетесь с выбором подходящего оборудования, наши специалисты проконсультируют и помогут выбрать оптимальный вариант, соответствующий всем требованиям, а также дадут рекомендации по установке и дальнейшей эксплуатации.
реле давления, реле сухого хода, блок по потоку, частотный преобразователь
Управление насосом: реле давления, реле сухого хода, блок по потоку, частотный преобразователь
73 товара
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Есть в демо-зале
Быстрый просмотр
Есть в демо-зале
Быстрый просмотр
Быстрый просмотр
Советуем
Есть в демо-зале
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Советуем
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Мы в соцсетях
РАССЫЛКА
Почему Мы?
- Выполнили свыше 15 000 заказов
- Более 7 лет успешной работы
- Более 12 000 покупателей
- Контракты с заводами
- Профессиональная поддержка
- Индивидуальный подход!
Полезная информация
О магазине
Узнайте больше о нашем магазине: кто мы, наши клиенты и почему они выбрали именно нас.
Наши контакты и реквизиты.
Подробнее
Доставка
Доставим ваш заказ в любой регион России, в удобное время и день. Работаем для вас, без выходных.
Подробнее
Мы гарантируем
Мы гордимся безупречной репутацией нашего магазина. Если товар не устроит вас, вы всегда сможете вернуть деньги.
Подробнее
Как купить
Ваш первый заказ в интернет-магазине? Мы с радостью подскажем как сделать покупки в интернете простыми и удобными.
Подробнее
Всегда на связи
Связаться с нами можно любым удобным для вас способом: e-mail, телефон, социальные сети и мессенджеры.
Подробнее
Мониторинг и управление насосами — беспроводные контроллеры насосов
ПОЗВОНИТЕ НАМ ПО БЕСПЛАТНОМУ ТЕЛЕФОНУ (855) WELLAWARE | (210) 816-4600
Поиск
Поиск
Закройте окно поиска.
Контроллеры насосов WellAware
— это самый разумный способ продлить срок службы насоса и максимально повысить эффективность в коммерческих и промышленных операциях.
- Монитор диагностики
- Управление из любого места
- Автоматизация операций
ПОСМОТРЕТЬ КАК ЭТО РАБОТАЕТ ❯
Готовы начать?
Заполните эту форму по телефону:
- Получите дополнительную информацию
- Запрос спецификаций
- Получить предложение
- Поговорите с экспертом
стрелка вправо кружок значок
Индивидуальные решения по автоматизации насосов
WellAware предлагает решение для мониторинга и управления насосами для многих отраслей промышленности, областей применения и типов насосов.
Промышленность
Сельское хозяйство
Пищевая промышленность
Здравоохранение
Производство
Горнодобывающая промышленность
Нефтехимия
Целлюлозно-бумажная промышленность
Нефть и газ
Водоснабжение и водоотведение
Применение
Искусственная добыча
Питание котлов
Дозирование химикатов
Повышение нефтеотдачи (EOR)
Удобрение
Впрыск топлива
Ирригация
Подъемные станции
Переработка ила
Подземная закачка
Перекачка воды
Интенсификация скважин
Типы насосов
Центробежные насосы
Насосы для закачки химикатов
Насосы высокого давления
Ирригационные насосы
Объемные насосы
Винтовые насосы
Роторные насосы
Канализационные насосы
Погружные насосы
Перекачивающие насосы
Насосы с частотно-регулируемым приводом (VFD)
Преобразователь частоты (VSD) Насосы
Насосы для сточных вод
Водяные насосы
Скважинные насосы
Как работает WellAware
Установите WellAware Connect с выбираемым модулем контроллера насоса для вашего конкретного насоса.
Ввод помпы в эксплуатацию примерно через 10 минут с помощью Zero Touch Commissioning в приложении WellAware Field.
Мониторинг производительности насоса, управление заданными значениями и получение сигналов тревоги в приложениях WellAware.
Добавьте внешние датчики, такие как давление, расход и ток двигателя, для измерения и повышения производительности.
СКАЧАТЬ ТЕХНИЧЕСКОЕ ОПИСАНИЕ
«Компания WellAware обнаружила, что два насоса потеряли мощность. Мы смогли посетить эти сайты в виде исключения, чтобы решить проблемы с химическими насосами на основе данных, которые мы получили от WellAware. Если бы мы не обнаружили эту проблему, мы бы упустили почти 150 галлонов впрыскиваемого химиката».
– Гаррет, региональный менеджер ChampionX
Прочитать их историю >
Особенности, которые
гарантируют надежность
agsdi-bookmark-star
agsdi-analysis
agsdi-сертификат
agsdi-adjust -circle-vert
agsdi-rss
agsdi-share
agsdi-alarm-2
agsdi-padlock
Как начать работу с WellAware
9000 2 Наш процесс прост и разработан, чтобы предоставить вам более качественные данные о насосе.
КАК МОЖНО СКОРЕЕ.
1. Знакомство и оценка
Нет двух одинаковых приложений. Прежде чем мы скажем вам, что вам нужно, нам нужно время, чтобы понять, что вы хотите.
2. Проектирование и предложение
Учитывая ваши уникальные требования, мы укажем датчики, обеспечим связь и составим специальное предложение для вашего рассмотрения.
3. Сборка и развертывание
Когда вам понравится то, что вы видите, мы приступим к работе. Мы здесь для поддержки установки, управления проектами и всего, что вам нужно для начала работы.
4. Оптимизация и достижение
Мы не тормозим после установки. Наша команда позаботится о том, чтобы ваше решение принесло результаты, а если нет, мы поможем вам добиться этого.
ЗАПРОСИТЬ ❯
Ресурсы по управлению насосом
Основы управления насосом
Вы когда-нибудь задумывались, как на самом деле управлять насосом? В этом демонстрационном видеоролике мы рассмотрим основы управления насосом.
Посмотреть видео ❯
Новый взгляд на SCADA Workshop
Не знаете, с чего начать? Присоединяйтесь к нашему семинару 14 июля и узнайте, как анализировать то, что вы можете отслеживать и контролировать, получая при этом максимальную отдачу от затраченных средств.
Зарегистрируйтесь сейчас ❯
Калькулятор эффективности насоса
Нужно рассчитать эффективность насоса на лету? Позвольте нашему удобному калькулятору эффективности насоса сделать за вас математические расчеты.
Рассчитать эффективность ❯
1-855-WELLAWARE
Компания
Узнать больше
Общайтесь с нами
Что такое управление насосом? Что нужно знать об автоматизации насосов
Насосы являются основой многих промышленных процессов.
Сегодня мы используем насосы в десятках отраслей промышленности — нефтегазовой, очистки сточных вод, производства, управления объектами и т.
д. — для перемещения миллионов галлонов воды, сырой нефти, химикатов и смазочных материалов. В сущности, везде, где есть жидкости, есть и насосы.
Насосы используют механическую энергию для повышения давления жидкостей и их перемещения по системам. Хотя они имеют решающее значение для повседневных процессов, они также потребляют много энергии, поэтому управление насосами и автоматизация сейчас так важны.
Промышленные операторы задаются вопросом:
- Как мы можем дистанционно управлять насосами для повышения эффективности, снижения затрат и повышения производительности?
- Как мы можем автоматизировать насосы, используя другую информацию, такую как уровни в резервуарах, скорость потока и давление, чтобы оптимизировать работу насосов в режиме реального времени?
В этом блоге мы ответим на эти и другие вопросы. Если вы заинтересованы в изучении тонкостей управления и автоматизации насосов, вы попали по адресу.
Что такое управление насосом?
Управление насосами относится к изменению режима работы насосов с помощью контроллеров насосов и исполнительных механизмов.
Для односкоростных насосов управление насосами означает включение и выключение насосов. Для насосов с переменной скоростью управление насосом также включает управление скоростью насоса. И для всех типов насосов система управления насосом может также включать модулирующие клапаны для управления интенсивностью и направлением потока жидкости.
Управление насосами обычно включает подключение контроллеров насосов к односкоростным или регулируемым двигателям насосов
Мы реализуем управление насосами с помощью контроллеров насосов. Эти устройства имеют логику и входы/выходы, разработанные специально для управления насосами. Кроме того, многие насосы поставляются со встроенными контроллерами, поэтому операторам зачастую не приходится приобретать их отдельно.
Контроллеры насосов могут быть «тупыми» устройствами, которые сохраняют только заданные значения одного насоса и срабатывают соответственно. Они также могут быть «умными» и принимать внешние сигналы и команды для поддержания критических параметров процесса, таких как скорость потока и давление. Некоторые контроллеры насосов даже имеют разъемы для удаленного мониторинга и управления (мы поговорим об этом чуть позже).
Как работает управление насосом?
На самом деле контроллеры насосов управляют моторами или двигателями, приводящими насос в движение. В то время как насосы преобразуют механическую энергию в гидравлическую, моторы и двигатели преобразуют топливо или электричество в механическую энергию.
То, как вы реализуете управление насосами, зависит от типа используемых вами насосов. Опять же, двумя основными типами насосов являются односкоростные насосы и насосы с переменной скоростью или переменной частотой.
Односкоростные насосы могут иметь электрические двигатели переменного или постоянного тока.
Поскольку эти двигатели работают только на одной скорости, насос имеет постоянную выходную мощность. Однако мы можем использовать клапаны для регулирования давления и расхода. Проблема с этим подходом заключается в том, что он может снизить эффективность насоса.
Во многих случаях производительность односкоростного насоса регулируется с помощью цикла включения/выключения, называемого рабочим циклом. Вы можете включать и выключать насосы в течение заданного периода времени в зависимости от максимального выходного уровня насоса. Например, если односкоростной насос имеет максимальную производительность 100 галлонов в день, контроллер насоса может достичь 20 галлонов в день, включив его при рабочем цикле 20%, например, 5 секунд при включении, 25 секунд при выключении. Таким образом работают многие насосы для впрыска химикатов и насосы-дозаторы.
Односкоростные насосы могут изменять свою производительность, модулируя рабочий цикл. Насос с максимальной производительностью 100 галлонов в сутки достигает производительности 20 галлонов в сутки при рабочем цикле 20 %, тогда как насос с максимальной производительностью 80 галлонов в сутки достигает производительности 20 галлонов в сутки при рабочем цикле 25 %.
Насосы с регулируемой скоростью используют привод с регулируемой скоростью (VSD), также называемый частотно-регулируемым приводом (VFD), для управления насосом. Приводы с регулируемой скоростью модулируют напряжение, подаваемое на насос (для насосов с питанием от постоянного тока), или частоту электрического сигнала переменного тока, подаваемого на насос. Вот отличное объяснение того, как работают ЧРП переменного тока.
В насосах постоянного тока используется широтно-импульсная модуляция (ШИМ) для быстрого включения и выключения двигателей. Базовая основа для управления здесь такая же, как и для односкоростных насосов, но рабочий цикл сокращен до миллисекунд, а двигатели с регулируемой скоростью рассчитаны на эту модуляцию.
Зачем использовать автоматизацию насосов?
Независимо от того, используете ли вы односкоростные или регулируемые насосы, контроллеры насосов часто принимают как команды пользователя, так и входные данные от внешних датчиков.
Эти входы могут автоматически модулировать скорость насоса или рабочий цикл для достижения желаемых выходных значений расхода и давления.
Это лучшая часть дистанционного управления насосом — автоматизация.
Существует три уровня автоматизации управления насосами и их технического обслуживания: мониторинг, управление и автоматизация. Он не включает в себя какую-либо форму контроля — это действительно все о диагностике. Мониторинг помпы имеет решающее значение, так как он дает вашей помпе голос, который сообщает вам, когда что-то не так.
Операторы могут контролировать насосы лично или дистанционно. Многие рабочие сосредоточат свои усилия по мониторингу на источниках питания насосов или вибрации. Хотя можно контролировать расход насоса и давление нагнетания.
Управление насосом — это уровень активации поверх мониторинга. Опять же, это объясняет, когда мы используем цифровые контроллеры для изменения характеристик насоса, то есть скорости и состояния включения/выключения.
Так в чем же разница между управлением насосом и автоматизацией насоса?
Автоматизация делает шаг вперед. Базовое управление насосом требует, чтобы кто-то вручную вмешался, чтобы изменить параметры насоса. Автоматизация насосов — это когда мы подключаем внешние датчики или процессы для автоматического изменения производительности насоса.
Автоматизация насосов может быть достигнута путем подключения к контроллерам насосов внешних датчиков, которые контролируют процессы, связанные с насосами. Бонусные баллы за использование беспроводных датчиков!
Вот несколько примеров автоматизации насосов в реальном мире:
- Перекачивающий насос включается для опорожнения резервуара для воды автоматически на основании показаний датчика уровня воды в резервуаре, указывающих на то, что резервуар вот-вот переполнится.
- Контроллер насоса для химикатов поддерживает точную концентрацию впрыскиваемого химиката на основе показаний расходомера воды даже при колебаниях расхода.
- Насос для гидроразрыва использует входные данные частотно-регулируемого привода и показания давления для поддержания постоянного давления для гидравлического воздействия на нефтяные и газовые скважины.
Помимо этих примеров, существует множество других способов, с помощью которых автоматизация улучшает управление насосом.
Новая технология контроллера насоса
Одно важное замечание об автоматизации. До недавнего времени внешние входы, управляющие автоматикой, обычно подключались локально, на месте. Датчики, приводившие в действие изменения, часто подключались непосредственно к контроллерам насосов. Но потребности современных операторов меняются. Локальной автоматизации уже недостаточно. Что, если мы хотим управлять насосами издалека на основе различных переменных? Например:
- Как мы можем быть уверены, что насос, обслуживающий резервуар гидроразрыва в трех милях от нас, поддерживает точно нужный объем жидкости?
- Или что, если бы мы захотели регулировать количество реагента-поглотителя сероводорода (H 2 S), который мы вводим в поток природного газа, на основе встроенных показаний H 2 S в милях ниже по течению?
WellAware предлагает современную платформу управления насосами, которая позволяет операторам легко реализовать все 3 уровня автоматизации насосов.
