Бак мембранный для водоснабжения как подключить: Схема подключения накопитального расширительного бака для воды

принцип работы, инструкция по наладке, схема подключения + видео

26/02/2017 от Юлия

Содержание

Расширительный мембранный бак – обязательный компонент индивидуального водоснабжения, без которого функционирование системы не представляется возможным. Именно он создает необходимое давление для полноценной работы водопровода, делает резервные запасы воды и даже выполняет ряд защитных функций. В связи со столь высокой важностью оборудования ожидаемо возникает вопрос: как выбрать и грамотно установить бак? Чтобы разобраться, подойдем к вопросу комплексно: к вашему вниманию строение и принципы работы расширительного прибора, его виды, особенности выбора, а также схема подключения и полезная инструкция по наладке с видео.

Функции и принцип работы

Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.

Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:

• защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
• предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
• защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.

Функционирование прибора

Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается. Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.

Совет. В процессе работы бака в водяной камере может накапливаться воздух, что провоцирует снижение эффективности оборудования, поэтому как минимум раз в 3 месяца нужно проводить обслуживание отсека – стравливать из него лишний воздух.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

1. С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

   Мембрана для гидроаккумулятора

2. Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

• количество пользователей водопроводной системы;
• количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
• производительность насоса;
• максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.

Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.

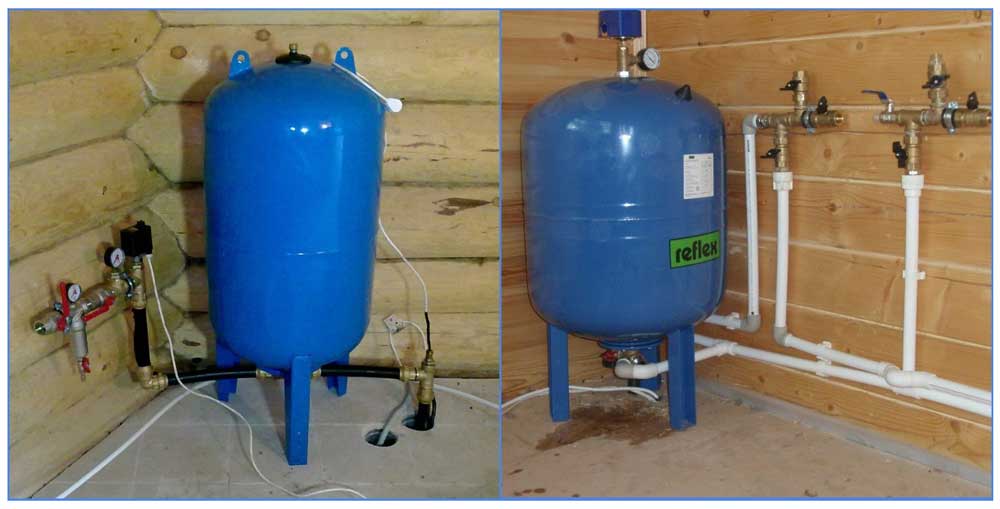

Схема подключения бака

Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет идентичной:

1. Определите место монтажа. Прибор должен располагаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.
2. Закрепите резервуар к стене или полу через каучуковые прокладки и заземлите его.
3. К патрубку резервуара с помощью фитинга-американки подсоедините пятивыводной штуцер.
4. К четырем свободным выводам последовательно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду непосредственно к точкам забора.

Подключение бака

Важно, чтобы сечение подсоединяемой трубы водопровода было равным или немного большим по отношению к сечению приемного патрубка, но оно ни в коем случае не должно быть меньшим. Еще один нюанс: между расширительным баком и насосом желательно не располагать никаких технических устройств, дабы не спровоцировать увеличение гидравлического сопротивления в системе водоснабжения.

Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа.

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

Процесс наладки оборудования несложен

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

Расчет объема гидроаккумулятора: видео

Мембранный расширительный бак для водоснабжения: фото

Рубрики Водопровод и канализация Метки мембранный расширительный бак Оставьте комментарий

установка своими руками, как подключить правильно, как установить, обвязка, как подключить расширительный бак, схема

Содержание:

Как устроен гидробак и для чего нужен в системе водоснабжения
Принцип работы гидроаккумулятора
Необходимость установки мембранного бака
Виды мембранных баков
Подключение гидроаккумулятора

— Стандартное устройство с насосом поверхностного типа

— Установка насоса повысительного типа

— Использование схемы с погружным насосом
Правила выбора гидробака
Особенности подключения гидробака к водопроводной системе
Правила настройки нового мембранного бака
Подбор оптимальных параметров давления воздуха
Видео

Водопроводная система, работающая в автономном режиме, является сложным техническим сооружением, которое требует одновременного использования различных технических средств. Для автоматизации насосного оборудования и подачи воды в точки разбора необходима установка специальной накопительной емкости – гидроаккумулятора. С уверенностью можно сказать, что большинство владельцев частных строений не знакомы с этим устройством и не знают, как установить гидроаккумулятор.

Для установки гидроаккумулятора для систем водоснабжения своими руками необходимо четко знать правила его подключения в водопроводную систему, особенности использования этого устройства и совместимость с другим оборудованием. Кроме того советы и рекомендации специалистов помогут избежать появления множества проблем при установке гидроаккумулятора.

Наличие специальной накопительной емкости в системе водоснабжения снижает степень воздействия гидроударов на отдельные участки и защищает бытовую технику.

Как устроен гидробак и для чего нужен в системе водоснабжения

Гидробак, мембранный бак или гидроаккумулятор – это названия одного устройства, представляющего собой герметичную металлическую емкость. Внутри нее встроена эластичная мембрана в форме груши с небольшим количеством воды. Мембрана прикреплена к корпусу гидробака с помощью фланца с патрубком и делит емкость на две части. Одна из частей заполнена водой, вторая – воздухом или азотом. Если гидробак планируется установить в бытовой системе водоснабжения, то приобретают устройства, заполненные воздухом. Для промышленного использования в гидроаккумулятор закачивают азот.

С увеличением объема воды в емкости воздушная часть, соответственно, уменьшается, что приводит к повышению давления в системе подачи воды. После достижения определенных параметров специально настроенное реле отправляет команду на отключение насосного оборудования.

Для изготовления бака используется металл, однако причин для образования очагов коррозии нет. Дело в том, что от контакта с водой металл защищен мембраной, которая изготовлена из высокопрочного резинового бутила. Этот материал также обладает высокой устойчивостью к воздействию микроорганизмов, что способствует поддержанию качественных характеристик воды в соответствии с санитарными и гигиеническими требованиями. Можно с уверенностью сказать, что взаимодействие с этим видом резины никак не влияет на вкусовые свойства воды.

В мембранный отсек вода поступает через специальный патрубок, который оснащен резьбовым соединением идеальный вариант предполагает наличие одинакового диаметра у напорного патрубка и соединительного выхода трубопровода. В этом случае можно не беспокоиться о дополнительных гидравлических потерях внутри труб водопроводной системы.

Для регулировки давления внутри гидробака воздушная камера оснащена специальным пневмоклапаном. Накачивание воздуха в предназначенный отсек выполняется с помощью обычного автомобильного ниппеля. Также через это приспособление осуществляется стравливание избыточного количества воздушной массы. Закачивать воздух можно с помощью компактного автомобильного или простого велосипедного насоса.

Конструкция устроена таким образом, что мембрана не имеет возможности порваться под напором поступающей в нее воды. Дело в том, что сжатый воздух внутри гидробака оказывает сопротивление этому напору и препятствует ее деформации или разрыву. Следует отметить, что сжатый воздух позволяет выполнить регулировку давления, перед тем как подключить гидроаккумулятор. В целом, регулировка гидрофора не представляет каких либо сложностей.

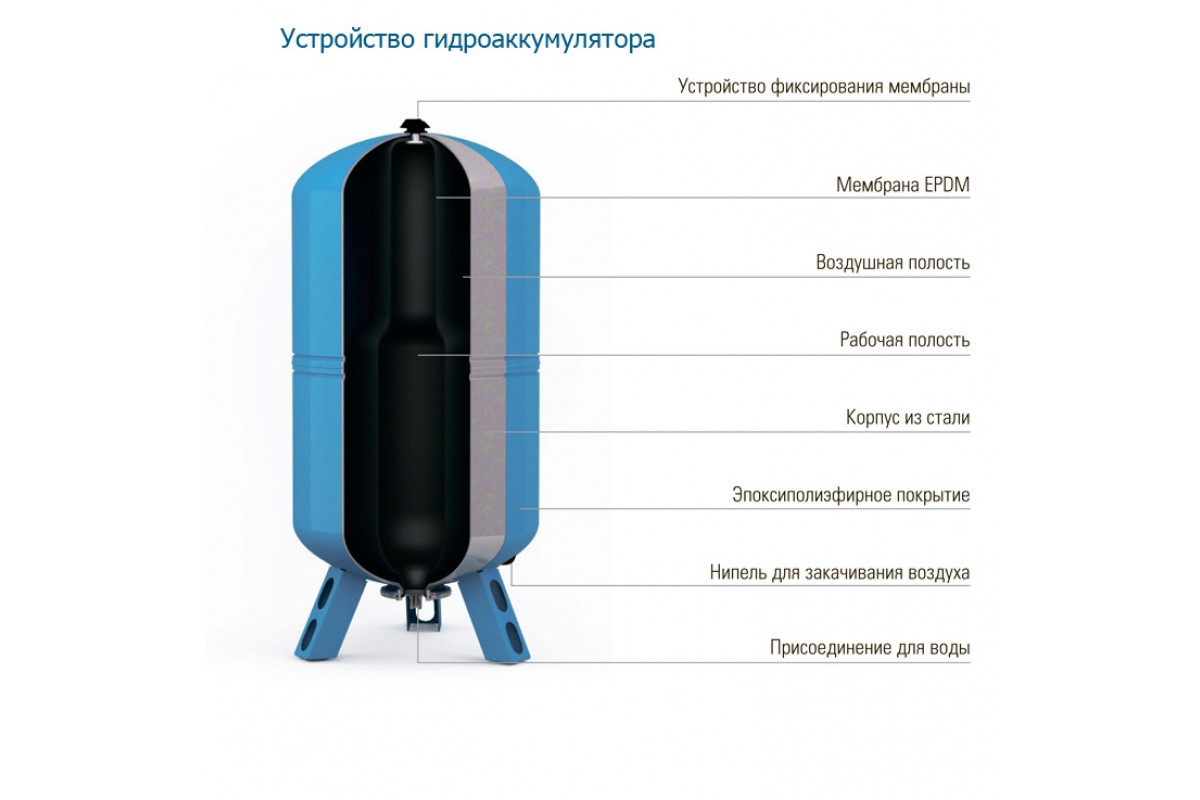

Рассматривая устройство мембранного бака, можно выделить несколько основных узлов:

• Корпус, изготовленный из металла.
• Мембрана, выполненная из высокопрочной резины.
• Фланец, оснащенный клапаном.
• Ниппель для закачивания или стравливания воздуха.
• Ножки.
• Платформа для установки насоса.

Зная устройство оборудования, можно самостоятельно решить проблему, как правильно подключить гидроаккумулятор для водоснабжения.

Принцип работы гидроаккумулятора

На первом этапе, непосредственно перед включением гидроаккумулятора, воздушная камера занимает большую часть объема устройства. При наполнении водой грушевидная мембрана увеличивается в объеме и начинает заполнять внутреннюю часть гидробака, тем самым сжимая воздух. Наполнение длится до того момента, пока давление достигнет определенного предела, предусмотренного настройками реле. После этого реле подает команду на отключение насоса.

При включении крана на точке разбора воды происходит разгерметизация системы, сжатый воздух, оказывая давление на мембрану, способствует выходу воды из гидробака. Когда давление в системе снизится до установленного минимального значения, реле сработает и подаст команду на включение насоса. Вода снова будет поступать в накопительную емкость. Поэтому важно понимать, как правильно установить гидроаккумулятор в системе водоснабжения.

Воздух, поступающий в мембранный отсек гидроаккумулятора, постепенно накапливается, что делает работу устройства менее эффективной. По этой причине периодически требуется стравливать воздух из мембранного мешка. Современные модели оснащены специальным клапаном для стравливания воздуха. Если оборудование не имеет такой детали, то необходимо примерно через 2-3 месяца проводить профилактические мероприятия в отношении мембранного бака.

Правильно решение проблемы, как подсоединить гидроаккумулятор в системе водоснабжения частного дома, позволит без особых сложностей проводить профилактические работы, разбирать и собирать устройство при необходимости без полного слива воды из системы.

Необходимость установки мембранного бака

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Не зная схему подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через себя поступающую жидкость. Однако это утверждение нельзя назвать абсолютно точным. Подобное устройство выполняет функцию стабилизатора давления воды в системе водоснабжения. Кроме того гидробак способствует увеличению эксплуатационного периода насоса и защищает всю систему от гидроударов. В случае падения напряжения в электрической сети запас воды в накопительном отсеке позволит определенное время не испытывать проблем с чистой водой.

Подробнее преимущественные моменты подключения гидроаккумулятора к скважине можно описать следующим образом:

• Защита насоса от преждевременного износа. Наличие в мембранном баке определенного количества воды позволяет некоторое время удовлетворять потребности жильцов. Насос включается только после опустошения мембранного бака. Каждый насос имеет заводские настройки, благодаря которым устройство включается и выключается определенное количество раз в течение одного часа. Если гидроаккумулятор настроен на аналогичные или меньшие значения, то срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.

• Поддержание стабильных значений давления воды. При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может доставить дискомфорт человеку, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
• Гидроудары в большинстве случаев возникают в момент включения насоса и наносят непоправимый вред трубам и другим элементам системы водоснабжения. Установленный мембранный бак сводит риск возникновения гидроударов к минимуму.
• Запасы воды. Большинство загородных домов имеет автономную систему водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои с электричеством существенно снижают эффективность работы насоса, а в некоторых случая устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно запасать воду в дополнительной емкости. При использовании схемы подключения гидроаккумулятора к водопроводу такая проблема не возникает, так как в устройстве постоянно есть определенное количество воды.

Виды мембранных баков

Гидробаки могут быть установлены в системе водоснабжения разного назначения.

В частности, речь идет о следующем:

• Обеспечение потребности в горячей и холодной воде.
• Системы отопления частного дома.

В первом случае мембранный бак позволяет продлить срок службы насосного оборудования за счет установленного режима включения и выключения и защищает систему от разрушительного воздействия гидроударов. Второй вариант предполагает использование гидробака в качестве расширителя, который вмонтирован в закрытую отопительную систему и является ее неотъемлемой частью.

По конфигурации гидробаки делятся на горизонтальные и вертикальные модели. Стоит отметить, что конфигурация емкости не оказывает влияния на принцип ее работы и подключение погружного насоса к гидроаккумулятору.

Отличительной особенностью гидробаков вертикального типа является специальный клапан, через который осуществляется стравливание лишнего воздуха. Причем в большинстве случаев клапаном оснащены модели объемом более 50 литров. Клапан вмонтирован именно в верхнюю часть емкости, так как воздух, поступающий в мембранный отсек вместе с водой, имеет свойство накапливаться вверху камеры.

Горизонтальные баки также имеют приспособление для стравливания воздуха, только в этом случае сливное устройство или кран располагаются за гидроаккумулятором. Для выведения воздуха из небольшой емкости осуществляют полный слив воды.

В поисках ответа на вопрос, где установить гидроаккумулятор для систем водоснабжения, важно понимать, что устройства горизонтального и вертикального типа характеризуются одинаковой эффективностью и функциональностью. Поэтому при выборе устройства в первую очередь во внимание принимаются габариты помещения, где планируется установка устройства.

Подключение гидроаккумулятора

Монтировать устройство можно разными способами, это определяется схемой подключения гидроаккумулятора к системе водоснабжения, основным назначением и возлагаемыми на устройство функциями.

Стандартное устройство с насосом поверхностного типа

Чаще всего автономная система водоснабжения частного дома предполагает наличие гидроаккумулятора и поверхностного насоса. В этом случае производитель предлагает комплексное насосное оборудования заводской сборки, в составе которого уже имеется гидробак. Однако не исключается возможность размещать мембранный бак вместе с насосом в кессоне или в отапливаемом подсобном помещении. Поэтому важно понимать, как подсоединить глубинный насос к гидроаккумулятору.

Схема подключения чаще всего одинакова. Перед гидробаком установлен обратный клапан, исключающий возможность изменения потока воды, далее идет реле давления, которое реагирует на малейшие изменения напора воды. Обязательным элементом в такой системе является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

Перед тем, как подключить гидроаккумулятор в систему водоснабжения, необходимо дополнительно вмонтировать угловой патрубок для соединения с фланцем.

Установка насоса повысительного типа

Повысительную насосную станцию устанавливают в тех местах, где отмечается активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе. В большинстве случаев насосы здесь работают в постоянном режиме. При возникновении потребности в дополнительном насосном оборудовании рекомендуется использование мембранного бака, который способен компенсировать перепады давления воды в системе.

Гидроаккумулятор, включенный в систему водоснабжения с повысительной насосной станцией, может выступать в качестве резервного накопителя воды. Здесь необходимы знания, как подключить расширительный бак к системе водоснабжения. Кроме того использовать подобную схему можно при нестабильной подаче электропитания на насосы повысительного типа на участках, где требуется бесперебойная подача воды. В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электричества. Мембранному баку в такой схеме отводится роль резервного накопителя. Стоит отметить, что для мощных насосных станций требуется гидробак значительного объема.

Использование схемы с погружным насосом

Для продления срока службы погружного насоса необходимо изучить вопрос, как подключить глубинный насос к гидроаккумулятору, и правильно выбрать режим включения и выключения. Эти параметры должны соответствовать техническим характеристикам устройства, которые указаны производителем в сопроводительной документации. Нормальная работа насоса обеспечена при включении от 5 до 20 раз на протяжении одного часа.

Очень часто давление в водопроводной системе имеет значение ниже нормы. В такой ситуации срабатывает реле и отправляет команду на включение насосного оборудования. После достижения установленных параметров реле отключает насос, и вода перестает поступать.

Стоит отметить еще один очень важный момент, когда незначительная автономная станция водоснабжения не способна удовлетворить потребности в воде в полном объеме. В этом случае насос будет запускаться намного чаще, что уменьшает срок службы оборудования.

Использование схемы подключения воды от скважины через гидроаккумулятор в том и другом случае позволит решить проблему быстрого износа насосного оборудования. В первом варианте мембранный бак будет поддерживать напор, и регулировать давление воды в системе. Во втором варианте запасы воды в мембранном отсеке позволят практически в полном объеме удовлетворить потребности жильцов.

При выборе объема мембранного бака нужно учесть следующие моменты:

• Мощность насоса.
• Частота включения устройства.
• Требуемый объем воды в час.
• Высота, на которой размещено устройство.

В замкнутых системах водоснабжения с накопительным водонагревателем гидробак выполняет функцию расширителя. Дело в том, что при нагревании вода имеет свойство увеличиваться в объеме. Расширение воды в замкнутой системе может оказать разрушительное воздействие. Гидробак в этом случае принимает излишки воды, тем самым спасая трубопровод от разрывов.

При выборе накопительной емкости для такой системы необходимо сопоставить предельную температуру нагревания воды с заявленными характеристиками устанавливаемого оборудования. Кроме того нужно учесть максимальные значения давления воды в системе водоснабжения.

Правила выбора гидробака

Основным элементом гидроаккумулятора является мембрана. Ее качественные характеристики определяют, сколько времени прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутированная резина.

Что касается материала для изготовления корпуса гидробака, то этот фактор в большинстве случаев особого значения не имеет. Исключение составляют только расширительные бачки. Дело в том, что вода поступает только в грушевидную мембрану, контакт с металлическими частями устройства полностью исключен.

Выбирая мембранный бак, особое внимание нужно уделить толщине фланца, который чаще всего изготовлен из оцинкованной стали. Если металл имеет незначительную толщину, то очень скоро все устройство может выйти из строя. Чаще всего при толщине металла в 1 мм срок службы фланца не превышает полутора лет. Хотя при нормальных значениях гидробак безупречно может эксплуатироваться до 15 лет. Читайте также: «Какой расширительный бак для водоснабжения лучше выбрать – все, что нужно знать».

Сразу следует сказать, что прореху в тонких стенках фланца невозможно запаять или заварить. В лучшем случае придется покупать новый фланец, худший вариант предполагает полную замену гидробака. Предотвратить подобную неприятность можно при условии правильного выбора толщины фланца. Надежный мембранный бак оснащен фланцем, сделанным из толстой оцинкованной стали или нержавейки.

Особенности подключения гидробака к водопроводной системе

Гидроаккумулятор представляет собой не просто емкость, наполненную водой. Это устройство специального назначения, выполняющее особую функцию в системе водоснабжения. По этой причине установка оборудования может показаться достаточно сложной.

Очень важно при решении задачи, как подключить гидроаккумулятор к скважине, учитывать факторы вибрации и шума. Поэтому для фиксации на полу используют специальные резиновые прокладки, для крепления к трубопроводу – резиновые переходники. Кроме того важно понимать, что на выходе диаметр подводки может быть намного меньше. Читайте также: «Схема подключения насосной станции к скважине своими руками – инструкция, советы».

Заполнять новый бак нужно с максимальной осторожностью, стараясь не подавать воду под сильным напором. Если бак после изготовления долгое время не используется, то мембрана может слежаться. Сильный напор или резкая подача воды может стать причиной повреждения мембраны или ее полного выхода из строя. Специалисты рекомендуют перед заполнением стравить из груши весь воздух, что поможет избежать неприятностей при закачивании воды в гидроаккумулятор.

Выбирая, где ставить гидроаккумулятор в системе водоснабжения, необходимо обеспечить свободный доступ к любой части.

Подключение гидроаккумулятора к системе водоснабжения выполняется по определенной схеме:

• Через фундамент или цоколь в дом заводят водопроводную трубу.
• Вводят силовой кабель для подключения насосного оборудования.
• Собирают отдельные элементы в одну линию.
• Выполняют настройку гидробака.
• Присоединяют устройство к общей системе водоснабжения.
• При необходимости использования двух гидроаккумуляторов в системе водоснабжения устанавливают дополнительно устройство в кессоне. Читайте также: «Как сделать кессон для скважины своими руками – варианты устройства, инструкция по строительству».
• Подключают манометр ко второму устройству.
• Если предполагается пользоваться водопроводной веткой для полива насаждений, то выполняют монтаж обратного клапана и сливного крана.

Правила настройки нового мембранного бака

Первым шагом настройки является проверка уровня внутреннего давления. Это значение должно составлять 1,5 атмосферы. Однако следует учесть, что при перевозке устройства и в процессе хранения не исключена утечка. Поэтому на момент продажи параметры могут отличаться от указанных производителем значений.

Чтобы зафиксировать показания, нужно снять колпачок на золотнике. Для измерения давления используют следующие виды манометров:

• Приборы электронного типа считаются самыми дорогостоящими изделиями и довольно чувствительными к температуре и заряду батареи. Это может существенно повлиять на точность измерений.
• Манометры механические или автомобильные. В большинстве случаев имеют металлический корпус. Измерительная шкала может иметь разное количество делений, для получения более точных результатов рекомендуется использовать приборы с большим количеством делений.

Стоит отметить, что недорогое насосное оборудование может укомплектовываться манометром в пластиковом корпусе, погрешность измерений в этом случае достаточно велика.

При решении вопроса, как подключить гидроаккумулятор к глубинному насосу, настройка параметров мембранного бака имеет большое значение по нескольким причинам. Например, при недостаточном давлении вода занимает большую часть объема в гидробаке, в результате напор воды в системе снижается. Высокое давление обеспечивает хороший напор воды. Однако при повышенных значениях давления воды в гидробаке меньше, что приводит к частому включению насоса и проблемам с водой.

Выполняя настройку, следует учесть, что параметры давления не должны быть меньше или больше рекомендованных значений. При низком давлении мембрана может соприкасаться со стенками металлического корпуса, чего никак нельзя допускать.

Подбор оптимальных параметров давления воздуха

При решении задачи, как подключить погружной насос к гидроаккумулятору, следует знать, для нормальной работы бытовых приборов рекомендуется поддерживать давление в пределах 1,4-2,8 атмосфер. Сохранность мембраны обеспечивается при условии превышения давления в системе водоснабжения на 0,1-0,2 атмосфер, чем давление в мембранном баке.

Реле давления работает в тандеме с гидробаком, поэтому когда выполняется регулировка реле давления, выставляют значение 1,6 атмосферы, если давление в системе составляет 1,5 атмосферы.

Стоит отметить, что подобные расчеты можно применять при настройке оборудования, установленного в частном одноэтажном доме. Для двухэтажного коттеджа требуются большие значения.

Оптимальный вариант предполагает использования при расчетах следующей формулы:

V = (H_max + 6) / 10.

Здесь буквой V обозначено оптимальное давление, H_max – уровень расположения самой высокой точки водоразбора.

Выполняя расчеты, нужно учитывать технические характеристики подключенных сантехнических и бытовых приборов. Полученный результат не должен быть выше рекомендованных производителем значений. В противном случае оборудование на кухне или в ванной комнате может просто выйти из строя.

Обвязка гидроаккумулятора в частном доме должна включать следующие элементы:

• Насосное оборудование.
• Мембранный бак.
• Реле давления.
• Клапан обратного хода.
• Манометр.

Что касается последнего элемента, то он не является обязательной частью системы. Манометр можно установить при выполнении тестовых замеров давления в системе.

Схема подключения гидроаккумулятора к скважине выглядит следующим образом:

• С помощью одного вывода в 1 дюйм к патрубку гидроаккумулятора присоединяют штуцер.
• К двум выводам по 0,25 дюйма подключают манометр и реле давления.
• Еще два вывода по 1 дюйму предназначены для подключения трубы от насоса и разводки к точкам водоразбора.

Гидробак является важным элементом системы водоснабжения, который выполняет достаточно много функций. Знание особенностей устройства и принципа работы мембранного бака позволит самостоятельно подключить гидроаккумулятор к глубинному насосу. Читайте также: «Как провести воду в дом из скважины – важные нюансы».

Системы фильтрации воды обратного осмоса PurePro®

УСТАНОВКА /
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Эти
инструкциям довольно легко следовать, и их можно установить за очень короткое время.
количество времени. Однако, если вы предпочитаете, вы можете связаться с местным сантехником
или разнорабочим, и они могут установить систему для вас довольно быстро.

ПОДГОТОВКА
ДЛЯ УСТАНОВКИ:

Эта система
может быть установлен как в вертикальном, так и в горизонтальном положении и должен быть
расположен так, чтобы обеспечить доступ для обслуживания и замены картриджа фильтра. В
в то же время сборка должна быть относительно близко к патрубку, чтобы максимизировать
скорость потока.

Склад
бак можно положить на бок, не влияя на производительность
система. Если под раковиной недостаточно места, бачок может
располагаться в соседнем шкафу.

УСТАНОВКА
СОЕДИНИТЕЛЬ ПОДАЧИ ВОДЫ:

Easy Connector (вода
Соединитель подачи + клапан подачи)

Эта вода
разъем подачи воды, который входит в комплект поставки, состоит из двух частей: вода
Соединитель подачи 1/2″ наружная резьба x 1/2″ внутренняя резьба NPT и выпускной клапан 1/4″ x
1/4″.

Просто отключите холодную воду
линия от углового упора снизу или от шпильки крана сверху. В комплекте с конусной шайбой
и печать. Собрать
разъем для подачи воды, вставив нагнетательный клапан. Вверните нагнетательный клапан
в сторону разъема подачи воды, используя 3-4 витка тефлона
лента.

МОНТАЖ
СМЕСИТЕЛЯ ДЛЯ РАКОВИНЫ

Большинство
раковины имеют дополнительное отверстие для крепления дополнительных смесителей, распылителей
или дозаторы мыла. Если в вашей раковине нет дополнительного отверстия,
используйте следующую процедуру.

• Использование
  сверлом VSR с твердосплавным шлифовальным бором, аккуратно сошлифуйте достаточное количество фарфора
  или эмаль, чтобы вместить сверло (размером примерно с монету).
  Необходимо удалить достаточно поверхностного материала, чтобы обнажить основной металл.

•

• Использование
  сверлом 1/4 дюйма просверлите отверстие диаметром 1/4 дюйма в основном металле. Управляйте
  сверлите медленно и осторожно, особенно когда сверло вот-вот войдет
  металл. При необходимости используйте две капли масла в отверстии.

• Повторить
  шаг 2. С помощью сверла 1/2″.



Устанавливать
верхний кран раковины в отверстии и с помощью разводного ключа (или руки)
чтобы удерживать кран, затяните гайку 9/16″.

**Если это не так
можно просверлить отверстие, пожалуйста, используйте кронштейн для крана
вместо**

МОНТАЖ
СЛИВНОЙ СЕДЛА:

• Позиция
  как можно дальше от мусоропровода.

• Слив
  седло должно быть установлено над р-ловушкой на вертикальном или горизонтальном
  хвостовик.

• Дрель
  отверстие 1/4 дюйма в дренажной трубе, соблюдая указанное выше положение.

• Крепление
  отверстия для совмещения сливного седла. (Сверло можно оставить в седловом отверстии на
  выравнивание)

• Осторожно
  затяните оба винта на сливном седле до упора. Не затягивайте слишком сильно

•

УСТАНОВКА
БАК ДЛЯ ХРАНЕНИЯ:

• Обернуть 4
  до 5 витков тефлоновой ленты вокруг резьбы металлического бака.

• Затянуть вручную
  пластиковый запорный вентиль на бак. (Твердо, но не слишком туго.)

• Бак должен
  приходят с завода с 8 до 14 фунтов. PSI воздуха при измерении в пустом состоянии.

МОНТАЖ
УЗЕЛ ОЧИСТКИ:

***ОПРЕДЕЛИТЬ
ЕСЛИ НЕОБХОДИМ МОНТАЖ, ЭТО МОЖЕТ БЫТЬ ДОПОЛНИТЕЛЬНЫМ.***

1. Маркировочный винт
   места в нужных позициях. Используйте два отверстия на задней панели очистки
   монтажный кронштейн для направляющих маркеров.

2. Винт
   Шурупы по дереву, входящие в комплект поставки, в отмеченные места. Оставьте головки винтов
   немного.

3. Крепление
   узел очистки на винты.

МОНТАЖ
Р.О. МЕМБРАНА:

** ОРИГИНАЛЬНАЯ УПАКОВКА ПРЕДОТВРАЩАЕТ ПОВРЕЖДЕНИЕ МЕМБРАНЫ ВО ВРЕМЯ ТРАНСПОРТИРОВКИ.***

• Удалить
  крышка корпуса мембраны.

• Установить
  мембрану, осторожно вставив выступающий конец в гнездо на
  дальний конец корпуса до упора.

• Заменять
  крышка корпуса. (следите за уплотнительным кольцом)

ПОДКЛЮЧЕНИЕ
ЦВЕТНАЯ ТРУБКА:



А.
Соединять
БЕЛАЯ трубка к разъему подачи воды.

Б.
Подсоедините СИНЮЮ трубку к верхнему крану раковины.

С.
Подсоедините ЧЕРНУЮ трубку к сливному седлу.

Д.
Подсоедините КРАСНУЮ трубку к резервуару для хранения.

НАЧИНАТЬ
ПРОЦЕДУРА ВВЕРХ:

• Со всем
  подключен, включите проверку воды на герметичность.

• Убеждаться
  запорный клапан накопительного бака находится в положении «ВЫКЛ.». Откройте верхний кран раковины.

• В пределах
  через несколько минут (до 15) вода начнет медленно течь из крана.

• Пусть
  подача воды не менее 30 минут. Это промывает угольные фильтры в первую очередь.
  использование времени.

• После
  первоначальная промывка, откройте запорный кран на баке и закройте раковину
  верхний кран.

• Танк будет
  Теперь заполните (обычно через 2-3 часа) После того, как бак наполнится, откройте раковину.
  верхний кран и сливайте всю воду, пока накопительный бак не опустеет и
  из верхнего крана раковины течет лишь небольшой поток.*** НЕ ИСПОЛЬЗУЙТЕ СНАЧАЛА
  БАК ВОДЫ.***

• Закрывать
  верхний кран раковины. Теперь система готова к использованию.

ОСТОРОЖНО
ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ

Изменять
регулярно фильтруйте каждые 6–12 месяцев и ежегодно проверяйте мембрану.
Для правильной работы автоматических льдогенераторов требуется наличие воды в линии. Если вы
опорожняют накопительный бак или не имеют воды во время первоначального запуска
выключайте льдогенератор до тех пор, пока из крана на раковине не будет стабильный поток.

Это
Установка обратного осмоса RO105 предназначена для работы при давлении воды в
диапазон от 40 до 85 фунтов на квадратный дюйм. При более низком давлении величина as
а качество воды ухудшится. (* Если у вас недостаточно
давление воды, может быть разумнее установить одну из наших насосных
систем.) При более высоком давлении серьезное повреждение
система может привести. Если местное давление воды превышает 85 фунтов на квадратный дюйм, регулятор давления
следует устанавливать, уменьшая напор воды в системе.

★★
Скачать руководство пользователя
(pdf-файлы)

Как установить мембрану обратного осмоса

Автор: Джин Фитцджеральд // Последнее обновление: 22 февраля 2023 г. Эта страница может содержать партнерские ссылки. Если вы покупаете продукт или услугу по такой ссылке, мы получаем комиссию без каких-либо дополнительных затрат для вас. Узнайте больше о наших процесс обзора продукта или ознакомьтесь с нашим раскрытием аффилированного лица FTC .

Установка мембраны обратного осмоса может быть быстрым и легким процессом при наличии соответствующих материалов и знаний.

В этом руководстве мы познакомим вас с каждым этапом установки мембраны обратного осмоса, от сбора необходимых материалов до правильного подключения системы к водопроводу.

Поехали!

Содержимое

• Как установить мембрану обратного осмоса
• Как промыть новую мембрану обратного осмоса
• Дополнительные советы

Ключевые выводы

Вот как установить мембрану обратного осмоса:

1. Перекройте подачу воды и кран резервуара для хранения обратного осмоса и слейте оставшуюся воду. из крана РО.
2. Снимите трубку с корпуса мембраны.
3. Отвинтить крышку корпуса мембраны.
4. Снимите старую мембрану, если вы ее заменяете. Очистите внутреннюю часть корпуса мембраны.
5. Вставьте новую мембрану обратного осмоса в корпус.
6. Перед завинчиванием крышки корпуса проверьте наличие уплотнительных колец.
7. Подсоедините быстроразъемную трубку обратно к крышке корпуса.
8. Включите систему, проверьте на наличие утечек, а затем промойте.

Как установить мембрану обратного осмоса

Необходимые инструменты и оборудование

Прежде чем пытаться установить мембрану обратного осмоса, убедитесь, что у вас есть все необходимые материалы для установки.

Сюда входят сама мембрана, полотенца и миски для сбора капель, острогубцы для удаления старой мембраны, если она застряла, новые уплотнительные кольца, один или два ключа для корпуса мембраны и любые другие детали, которые могут быть специфическими. к вашей модели мембраны обратного осмоса.

О, и вымойте руки, чтобы не загрязнить новую мембрану!

Шаг 1. Перекройте подачу воды и слейте всю воду

Найдите и закройте запорный клапан воды рядом с системой обратного осмоса/раковиной. Также закройте клапан резервуара для хранения обратного осмоса. Затем откройте кран обратного осмоса и слейте оставшуюся в нем воду до тех пор, пока капание не прекратится; затем закройте кран.

Пока это происходит, вы можете выложить свои материалы и новую мембрану, готовую к установке.

Шаг 2. Снимите трубку корпуса мембраны

Отсоедините линию подачи воды от крышки корпуса мембраны. Это можно сделать, прижав цангу к быстроразъемному фитингу и вытащив трубку. На некоторых моделях может быть пластиковый зажим, который также необходимо снять. Поместите трубку в безопасное место.

Шаг 3. Отвинтите крышку кожуха мембраны

Расстелите полотенце, чтобы вода не капала. Снимите крышку корпуса мембраны, повернув ее по часовой стрелке. Здесь может пригодиться ключ для фильтра или ленточный ключ, если его трудно сдвинуть. Вытяните торцевое уплотнение и отложите его вместе с крышкой корпуса.

(Этап 3b: Снимите старую мембрану)

Это может быть немного сложно, если ваша старая мембрана решила действительно заклинить себя в своем корпусе, поскольку она состарилась и расширилась. Если он не двигается, вы можете использовать плоскогубцы, чтобы вытащить его.

Очистите внутреннюю часть корпуса мембраны подходящим чистящим средством, таким как отбеливатель без запаха или теплое средство для мытья посуды. После этого хорошо промойте.

Шаг 4: Установите новую мембрану обратного осмоса

Вставьте новую мембрану обратного осмоса в ее гнездо двумя уплотнительными кольцами, пока не почувствуете, что она герметична. Для облегчения процесса установки на уплотнительные кольца можно нанести немного смазки. Убедитесь, что он находится достаточно далеко, чтобы можно было установить крышку корпуса.

Шаг 5. Установите на место крышку корпуса

Проверьте уплотнительные кольца и уплотнения на крышке корпуса и при необходимости смажьте или замените. Завинтите крышку корпуса обратно и затяните ее гаечным ключом, если необходимо, но будьте осторожны, чтобы не перетянуть.

Закрепите кольцо синхронизации, если оно есть в вашей системе. Возможно, вам придется немного повернуть крышку корпуса, чтобы выровнять ее правильно.

Шаг 6. Повторное подсоединение трубки

Вставьте быстроразъемную трубку в фитинг крышки мембраны. Потяните за него, чтобы убедиться, что соединение надежно. Снова включите подачу воды, откройте вентили и промывайте систему в течение нескольких минут, проверяя наличие утечек.

Как промыть новую мембрану обратного осмоса

Новые мембраны обратного осмоса часто содержат какой-либо консервант, поэтому их необходимо промыть/ополоснуть, прежде чем вы сможете использовать отфильтрованную воду, которую они производят.

В зависимости от инструкций производителя может потребоваться наполнение бака и его полная промывка 1-3 раза.

Дополнительные советы

Мониторинг производительности мембраны (степень отторжения соли)

Измерение степени отторжения соли вашей системой обратного осмоса является наиболее надежным индикатором правильной работы вашей мембраны обратного осмоса. Для этого выполните следующие действия:

1. Проверьте TDS необработанной воды.
2. Проверка очищенной воды обратного осмоса.
3. Рассчитайте степень отбраковки TDS: Степень отбраковки в % = (TDS сырой воды – TDS очищенной воды обратного осмоса) / TDS сырой воды x 100
4. Если степень отбраковки ниже 80 процентов, пора заменить мембрану .
