При создании автономного водоснабжения загородного коттеджа возникает необходимость бурения скважины. С ее помощью производится забор воды для нужд домохозяйства. В нашей компании можно заказать бетонный кессон для скважины в Назарьево. Мы проводим монтаж защитных колодцев из ЖБИ-колец собственного производства. Это позволяет получить качественную и надежную конструкцию по доступным ценам.

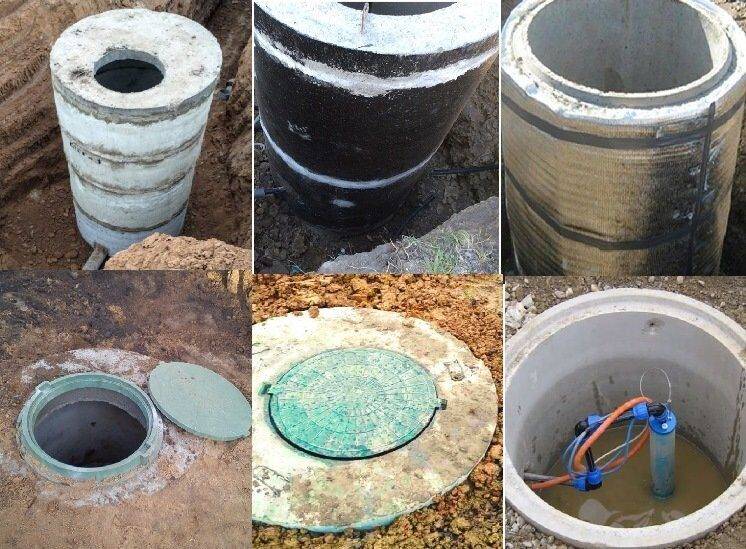

Кессоны из бетонных колец от компании «Септик-Строй»

Кессоны из бетона превосходят аналогичные конструкции из пластика и металла. С нашей помощью вы сможете защитить свою скважину от грунтовых вод, посторонних предметов и промерзания. Бетонный кессон открывает комфортный доступ к оборудованию для поднятия воды на поверхность. Мы поможем вашей скважине эксплуатироваться максимально длительный срок.

Обратите внимание: Цены кессона для скважины от нашей компании находятся на самом доступном уровне. Наш завод ЖБИ-изделий выпускает кольца любых типов и размеров. Мы изготовим из них защитные колодцы любых конструкций и размеров. Готовы предложить кессоны из бетона повышенной прочности (B-25).

Правильно изготовленный кессон способен прослужить десятки лет. Если вы нуждаетесь в такой конструкции на своем участке, то доверье ее установку профессионалам. В отличие от монтажа пластикового кессона, камера для скважины из бетонных колец имеет больше сложностей в установке.

Возведение кессона для скважины профессионалами

Сегодня нет проблем с приобретением готового решения для создания кессона. На рынке можно встретить такие конструкции из металла или пропилена. Но выбор готового кессона по некоторым показателям уступает созданию бетонной конструкции. Ведь такое решение возводится на века.

Мы не только проводим установку бетонных кессонов в Назарьево, но и разрабатываем наиболее удачную конструкцию для каждой конкретной скважины. Для этого сотрудники компании «Септик-Строй» проводят геологические изыскания на участке, учитывают производительность скважины и нюансы ее конструкции.

Преимуществами септиков из железобетонных колец являются:

• Экономия на покупке сырья.
• Придание колодцу желаемой формы и размера.
• Эксплуатационный ресурс превышает 50 лет.

Обратите внимание: В нашей компании можно заказать кессон «под ключ». В отличие от готовых конструкций, бетонные колодцы стоят дешевле. Но их возведением должны заниматься профессионалы.

Преимущества заказа кессона из бетонных в нашей компании

При обращении в «Септик-Строй» заказчик получает следующие преимущества:

• Доступная цена. Материал для сборки кессона из бетонных колец мы изготавливаем сами. Это позволяет клиентам получать стоимость бетонных колец ниже средней цены рынка. Обращаясь напрямую к производителю, вы исключаете наценку поставщиков и торговых точек.
• Высокое качество бетонных кессонов. Благодаря большому опыту создания колодцев из ЖБИ-колец, мы готовы предложить своим клиентам конструкции высокого качества. Профессиональный монтаж от наших бригад поможет вашему кессону прослужить десятки лет.
• Работаем по официальному договору. Оформляем взаимодействие с клиентом с учетом требований законодательства. На все работы предоставляется долгосрочная гарантия.

Обратите внимание: Мы занимаемся изготовлением различных инженерных систем на основе бетонных колец. В компании «Септик-Строй» можно заказать возведение переливных выгребных ям или дренажных колодцев. Для обсуждения нюансов работы или покупки бетонных колец под кессон свяжитесь с менеджерами нашей компании по телефону 8 (905)-367-14-44.

Цена кессона для скважины «под ключ» в Назарьево

Предлагаем доступные цены на кессоны из колец ЖБИ различных размеров. Стоимость зависит от сложности конструкции и используемых для ее возведения материалов. В нашей компании регулярно проходят различные акции. Благодаря им можно сэкономить на строительстве кессона еще больше.

Кессон – удобная конструкция, позволяющая защитить водозаборную скважину и насосное оборудование от низких температур, внешнего воздействия и грунтовых вод. Специалисты компании «Септик-Строй» помогут возвести на вашем участке бетонный колодец высокого качества и большого рабочего ресурса. Чтобы купить бетонный кессон, свяжитесь с нами по телефону, указанному на этой странице.

металлический и бетонный своими руками

Постоянный забор воды спасает от промерзания систему водоснабжения — факт. В обычных условиях забор воды не бывает постоянным — факт. В первую же по-настоящему зимнюю ночь, как только беспечные владельцы загородных домов улягутся спать, мороз уничтожит все, до чего дотянется. Утепление — важнейший этап обустройства скважины, и лучший вариант — установка кессона. Металлический кессон для скважины — самое простое решение, но есть и другие.

• Устройство кессона для скважины
• Металлический кессон для скважины
• Монтаж кессона для скважины
• Кессон для скважины своими руками
• Бетонный кессон своими руками
• Крыша для кессона
• Видео: кессон для скважины своими руками

Кессон — конструкция круглой, прямоугольной и каких-либо еще форм с предусмотренными отверстиями для труб, кабеля, обсадной трубы. Его размер должен быть достаточным не только для размещения оборудования, но и для человека, систематически обслуживающего это оборудование. Задача кессона — предохранение от мороза и других агрессивных природных воздействий, потому все швы и соединения должны быть герметичными, поверхности — изолированными. Гидроизоляцию устраивают снаружи, теплоизоляцию — внутри (ППУ традиционно).

Конструкции выпускают из пластика, бетона, металла. Каждый вариант характеризуется своими достоинствами/недостатками. Самые популярные металлические кессоны для скважин подвержены коррозии, бетонные — тяжелые, пластиковые… пластиковые (со всеми вытекающими: нет прочности, не выдерживает нагрузки грунта, а потому приходится по кругу заливать бетоном, что полностью уничтожает смысл установки конструкции — проще бетонный и отлить).

Металлический кессон для скважины ↑

Это конструкция с горловиной или без, сваренная из стальных листов толщиной 4 мм (стандарт, но можно заказать больше, однако надо учесть возрастающую вместе с толщиной листа массу изделия), кубическая, цилиндрическая или в форме параллелепипеда. Внутри вмонтирована лестница, устроены отверстия для вывода трубы, кабеля и вентиляции (чтобы не накапливался конденсат). Во избежание корродирования все наружные поверхности обработаны — битумной мастикой в основном.

Схема кессона для скважины

Популярность этого типа конструкций вполне оправдана — металлический кессон для скважины:

• прочен,
• долговечен,
• прост в монтаже,
• удобен,
• относительно недорог.

Монтаж кессона для скважины ↑

Монтаж сводится к следующим действиям:

1. Рытье котлована.
2. Обрезка обсадной трубы.
3. Устройство бетонной подушки.
4. Опускание конструкции в котлован.
5. Крепление бандажных тросов (к подушке).
6. Засыпка песком зазора между стенками котлована и кессона.
7. Обратная засыпка грунта.
8. Герметизация соединения с обсадной трубой.
9. Подключение (герметичное) оборудования.
10. Устройство вентиляции.

Схема монтажа

Важно! Кессон должен встать строго вертикально. Избыточное давление на обсадную трубу недопустимо — необходима хорошая сцепка конструкции с грунтом, поэтому утепляют ее изнутри.

Внутри можно разместить гидроаккумулятор. Если кессон покупать, на «свои руки» остается его установка — самая недорогая (сравнительно), но самая муторная часть с трудными (физически хлопотно), отнимающими время земляными работами и риском перекоса, от чего образуется избыточное неравномерное давление на обсадную трубу. Заплатив за кессон деньги, лучше не пытаться их угробить — пусть приедут специалисты и установят. Если же руки чешутся, делайте все самостоятельно: от начала до конца — от котлована до сварки (отливки).

На самом деле здесь нет ничего сложного (но есть трудное). Своими руками можно не только провести монтаж, но и построить кессон из бетона или металла.

Бетонный кессон своими руками ↑

Поэтапно:

1. Выкапываем котлован требуемого размера (это у всех по-разному: кто-то и соления/варения хранит у скважины, начисто игнорируя страсти федерального законодательства).
2. Засыпаем его дно (устраиваем подушку) 15 см щебня.
3. Стенки котлована укрываем фундаментной пленкой, защищающей от влаги.
4. По всему периметру по дну и на всю высоту вяжем сетку из арматуры на расстоянии около 8 см от стенок (увы, но на всю высоту возможно не всегда — вяжем на возможную, если нечто мешает). Шаг — 30 см в любом случае.
5. Поверх арматуры устанавливаем опалубку (ее советуют обтягивать полиэтиленом, чтобы было проще снимать).
6. Заливаем бетон.
7. Ждем, когда бетон высохнет.
8. Снимаем опалубку.
9. Вооружившись перфоратором, делаем отверстия под трубы, кабель, вентиляционную трубу (под все, что нужно).

На входящие трубы одеваем гильзы: монтажной пеной заливаем пространство между гильзой и трубой, раствором — между гильзой и бетоном. Максимальное внимание уделяем обсадной трубе скважины. Монтируем оборудование.

Крыша для кессона ↑

Остается крыша — важный элемент. Здесь придется повозиться:

• собрать из брусков и скрепить саморезами основу под опалубку;
• дощатый щит разместить на брусках, предварительно вырезав в нем отверстие под люк;
• армировать опалубку: по периметру — с шагом 5 см, по плоскости — с шагом 15 см;
• залить бетоном;
• дать просохнуть;
• прикрепить люк.

Люк тоже можно сделать, однако если на ваш кессон найдется подходящий по размеру, лучше купить — это на самом деле проще.

У означенного способа есть простейшая альтернатива — колодезные кольца с замком. Финансовые затраты будут выше (кольца с замком не из дешевых), но времени уйдет на порядок меньше: отлить нужно будет только дно, а кольца просто опускают как в колодец. Загвоздка в крыше — круглую форму сложнее отлить самостоятельно (точнее опалубку сделать).

Главный недостаток бетона как материала для кессона — гигроскопичность: конструкция требует серьезной гидроизоляции.

Кессон из колец (мы видим — вода внутри есть, и это главный аргумент продавцов металлических изделий)

Еще один способ — сложить кессон для скважины из кирпича. Металлический кессон тоже можно сделать своими руками: добыть огромную бочку и использовать ее; сварить конструкцию из стальных листов. Монтаж всегда одинаков вне зависимости от выбранного материала: надо копать, надо обустраивать, надо герметизировать/изолировать «дом» для оголовка и оборудования.

Цилиндрическая конструкция (непонятно, где утепление, а потому неясен смысл: может, на замок запирают накопительный бак, чтобы чего не вышло)

Кто-то хочет сэкономить, кто-то — подлечиться трудом праведным, а у кого-то, может, хобби такое — кессоны строить для скважин. Не исключаем и карьерной лестницы: сегодня — кессон, завтра — трубопровод, послезавтра — бассейн, а там и сам дом не за горами с весенней посадкой деревьев по периметру. Если в графике останется время для сына, жизнь будет прожита не зря. Точно так же она будет прожита не зря, если все потраченное на строительство кессона время уделить семье — пользы от этого откровенно больше. А специалисты пусть строят — на то они и специалисты.

Фундамент кессона или колодца – типы, компоненты, преимущества и недостатки

от Civil Lead

Содержание

Что такое Well Foundation?

Колодцы и кессоны представляют собой фундаменты большого диаметра, применяемые в подводных условиях, например, фундаменты мостов на реках.

Кессоны представляют собой фундаменты большой ширины, несущие нагрузку надстройки через слой слабого грунта в твердую толщу на значительной глубине.

В отличие от свайных фундаментов, диаметр которых редко превышает 2 м, кессоны могут иметь ширину от 10 до 30 м и закладываться на глубине 40 м и более.

Кессоны широко используются в речном и морском подводном строительстве. в частности, они используются в качестве фундаментов для мостов.

Кессоны обычно изготавливаются заводским способом над уровнем земли и над уровнем воды и утапливаются до уровня опор как единое целое.

, когда процесс изготовления и заглубления протекают одновременно, они называются также фундаментом.

Почему используется Well Foundation?

В ситуациях, когда из соображений размыва или несущей способности фундаменты должны быть заглублены на большую глубину, чем 5-7 метров, открытые земляные работы становятся дорогостоящими и неэкономичными по следующим причинам:

1. Для удержания бортов, тяжелой крепи требуется.
2. Из-за больших объемов земляных работ из-за боковых откосов продвижение открытых земляных работ будет очень медленным.
3. Вынутый материал, повторно засыпанный в открытый вырытый фундамент, приводит к образованию рыхлой почвы, которую можно легко очистить.

Таким образом, для устранения вышеуказанных дефектов принимаются фундаменты скважин. В Индии колодезный фундамент является наиболее распространенным типом глубокого фундамента.

Обычно могут применяться следующие два типа фундаментов скважин. В Индии колодцы обычно строятся из кирпичной или каменной кладки, тогда как в западных странах железо используется для строительства фундамента, известного как ленточный фундамент.

Panjab System – В этом типе фундамента предусмотрены глубокие скважины без настила для защиты от размыва.

Madras System – В этом типе фундамента неглубокий колодец имеет сплошной настил как вверх, так и вниз по течению от размыва.

Читайте также – Что такое свайный фундамент? Типы свайного фундамента

Преимущества колодезного фундамента

1. Он может выдерживать большие боковые нагрузки и моменты, возникающие в случае опор мостов, опор, башен и высоких дымовых труб.
2. Благодаря большой площади поперечного сечения устойчив к истиранию.
3. Снижает вибрацию и издает меньше шума, так как опирается на фундамент, на опорах меньше вибраций, которые будут мешать конструкции.
4. Его глубина может быть определена в зависимости от процесса погружения.
5. Нет необходимости в ростверке сваи, так как столбы заполнены бетоном, поэтому нет необходимости в ростверке сваи.
6. Экономичен, стоимость бурения и установки кессона меньше по сравнению с традиционным фундаментом.
7. Они легко адаптируются к различным условиям. Кессон легко поставить в любом месте. Самое сложное, что нужно сделать, это просверлить отверстие.

Недостатки фундамента скважины

1. Его нельзя построить на загрязненных участках из-за большого объема бурения, необходимого для размещения кессона. Существует риск дальнейшего загрязнения всей площадки.
2. Для возведения такого типа фундамента необходимы специалисты.
3. Отсутствие квалифицированного рабочего, знакомого с этим типом фундамента.
4. Процедура его строительства является деликатной, особенно установка кессона.
5. Отсутствие квалифицированных инспекторов для проверки строительства кессонных фундаментов, чтобы убедиться, что они безопасны и надежны.

Читайте также – Ростверковый фундамент – виды, преимущества и недостатки

Типы кессонов

1.  90 007 Коробка Кессон

Кессон, который закрыт снизу, но может быть открытым или закрытым сверху.

2.  Открытый кессон или колодец

Кессон, открытый как снизу, так и сверху.

3.  Пневматический кессон

Открытый кессон с камерой на дне для поддержания высокого давления воздуха.

См. также – Комбинированное основание – определение и типы

Форма или типы фундамента колодца

Обычно используются следующие формы колодцев:

1.  Круглый колодец  – чаще используется круглая форма, так как она имеет высокую структурную прочность и удобна для проходки. вероятность опрокидывания также минимальна в этом типе.

2.  Двойные D-образные колодцы  – обычно используются для опор и устоев мостов, длина которых слишком велика для размещения в круглом колодце диаметром 9 м.

3.  Двойные восьмиугольные колодцы  – Во многих отношениях они лучше, чем двойные D-образные колодцы. Квадратные углы устранены, а напряжения изгиба значительно снижены.

Однако они обладают большей устойчивостью к проседанию, чем колодцы с двойным D, благодаря увеличенной площади поверхности. К тому же конструкция сложнее.

4.  Двойные круговые колодцы  – Это два независимых колодца, расположенных очень близко друг к другу и имеющих общую крышку колодца. скважины бурятся одновременно.

Эти колодцы подходят для случаев, когда длина пирса значительна, что невозможно разместить на двойном D или двойном восьмиугольном колодце.

5. Колодцы прямоугольные – Обычно используются для фундаментов мостов глубиной до 7-8 м. для больших фундаментов применяют колодцы двойного прямоугольного сечения.

Для опор и устоев очень больших размеров применяют прямоугольные колодцы с несколькими земснарядами.

Также прочтите – Типы фундаментов и оснований и их использование

Выбор конкретной формы

Выбор конкретной формы зависит от следующих факторов:

1. Размеры основания опор и устоев
2. Стоимость и легкость погружения

900 33 Наклон и уклонение во время погружения

3. Горизонтальные и вертикальные силы, действующие на скважину.

Силы, действующие на фундамент колодца

Обычно на фундамент колодца действуют следующие силы:

Вертикальные силы

1. Собственный вес
2. Плавучесть
3. Постоянная нагрузка на надстройку
4. Постоянная нагрузка на опору и сваи
5. Временная нагрузка, передаваемая через сваи

Горизонтальные силы

1. Торможение и тяговое усилие движущегося автомобиля.
2. Сила, обусловленная сопротивлением подшипника движению при изменении температуры.
3. Сила протекающей воды.
4. Давление ветра.
5. сейсмическая сила.
6. Давление грунта.
7. центробежные силы.

Направление, величина и точка приложения всех вышеуказанных сил могут быть определены при наихудших возможных состояниях. Эти силы можно заменить горизонтальными силами P и Q и вертикальными силами W.

1. P = равнодействующая всех горизонтальных сил в направлении поперек опоры.
2. Q = равнодействующая всех горизонтальных сил в направлении вдоль опоры.
3. Вт = равнодействующая всех вертикальных сил.

Также прочитайте – Какова цель предоставления фонда?

Процесс строительства

Фундамент скважины можно построить на сухом ложе или после создания песчаного острова. В месте, где глубина воды превышает 5–6 м, а скорость течения воды высока.

Скважину можно построить на берегу реки, а затем довести до конечного положения и поставить на мель. Как только колодец коснется дна, вокруг него укладывают мешки с песком, чтобы предотвратить размыв.

Колодец может опускаться в русло реки на 50-60 см под своим весом. Дальнейшая проходка аналогична проходке скважины на сухом дне.

Колодец углубляется в землю до нужного уровня путем выкапывания отверстий земснаряда.

Компонент фундамента колодца

1. Режущая кромка  — обеспечивает относительно острую кромку для разрезания грунта под ним во время проходки. Он обычно состоит из мягкой стали равного уголка со стороной 150 мм.

2. Бордюр  – имеет двойное назначение. Во время проходки он действует как продолжение режущей кромки, а также обеспечивает опору для штейнинга скважины и забойной пробки, а после проходки передает нагрузку на нижележащее твердое тело. выполнен из железобетона с применением контролируемого бетона марки М200.

3. Штейнинг  – основной корпус скважины. Он также служит двойной цели. Он действует как перемычка во время погружения и конструктивный элемент для передачи нагрузки на грунт под ним впоследствии.

Облицовка может состоять из кирпичной кладки или железобетона. Толщина окрашивания не должна быть меньше указанной по уравнению.

  t  = K( H/100 + D/10)

Где

t = минимальная толщина бетонной стены

H = глубина скважины ниже пласта

D = внешний диаметр скважины

K = постоянная  90 003

Для мягкой глины 1,25 для твердой глины и 1,3 для твердой почвы с валуном. Размер кирпичной кладки должен быть примерно на 10 см больше, чем соответствующий слой бетона.

4. Нижняя пробка  – После того, как колодец будет погружен в окончательное положение, при помощи бетонирования формируется нижняя пробка. Нижняя пробка выполняет функцию основания скважины.

5. Песчаная засыпка  – Полезность сомнительна. Предполагается некоторое облегчение штейнинга за счет передачи части нагрузки непосредственно с крышки колодца на донную пробку.

6. Верхняя заглушка  – Мнения о верхней заглушке разделились. Он хотя бы выполняет функцию опалубки для закладки колодца.

7. Армирование  – придает прочность конструкции во время проходки и эксплуатации.

8. Крышка колодца  – необходима для передачи нагрузок и моментов от опор на колодец или колодцы ниже.

Форма крышки колодца аналогична колодцу с консолью около 15 см. Всякий раз, когда для поддержки основания необходимы 2 или 3 скважины малого диаметра.

Крышка лунки должна быть расширена, чтобы закрыть лунки. Крышка колодца выполнена в виде плиты, опирающейся на колодец или колодцы с частичной фиксацией на краю колодца.

Спасибо, что прочитали эту статью. Если вы нашли эту статью полезной, пожалуйста, не забудьте поделиться ею.

См. также

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Что такое длина внахлест? Как рассчитать? – Полное руководство

Что такое продолжительность разработки? – Полное руководство

Что такое плинтусная балка? — Защита цоколя, разница между цокольной балкой и анкерной балкой

Фундамент кессона: конструкция, типы, схема, преимущества и использование

Термин «кессон» произошел от французского слова «кессон» , что означает «коробка». Он может быть круглым или прямоугольным, который заглубляется от поверхности земли или воды на нужную глубину. Кессоны используются для опор мостов, устоев рек и озер и других берегоукрепительных работ. Они используются для сопротивления тяжелым вертикальным и горизонтальным нагрузкам и используются в строительстве больших сооружения на набережной в качестве насосных станций.

Новое для вас: Фундамент скважин: значение, преимущества, типы, компоненты и схема

Сравнение свай, опор и кессонов:

9037 3 Фундамент опоры

Кессон	Свайный фундамент
Столбчатый фундамент представляет собой тип глубокого фундамента, который состоит из цилиндрической колонны большого диаметра для поддержки и передачи больших накладываемых больших накладываемых нагрузок на твердые слои ниже.	Кессоны представляют собой водонепроницаемые конструкции из дерева, стали или железобетона, возведенные над уровнем земли и затем заглубленные в землю.	Свайный фундамент представляет собой тип глубокого фундамента, в котором нагрузки воспринимаются на низком уровне с помощью вертикального дерева, бетона или стали.
Типы свайных фундаментов: каменные или бетонные сваи и буровые кессоны.	Типы кессонов открытые пневматические, монолитные, плавучие, выемочные и др.	Типы свайного фундамента: опорные сваи, висячие сваи, уплотняющие сваи, анкерные сваи, натяжные или подъемные сваи, натяжные или подъемные сваи, шпунтовые и набивные сваи и т.д. .	Кессон опускает ящик под воду и заливает его бетоном.	Свая представляет собой столб материала, приводимый в движение сваебойным молотом.
Пирс имеет основание	Кессон не имеет основания.	У сваи нет фундамента.
Пирс обычно выкапывается и отливается на месте с помощью опалубки.	Кессон приводится в надводное состояние.	Сваи забиваются в поверхностные условия.

Рис.1. Принципиальная схема кессона

Классификация фундамента кессона

Кессоны можно разделить на следующие три категории:

 1. Коробчатые кессоны

2. Открытые кессоны

3. Пневматические кессоны.

1. Коробчатые кессоны.

Коробчатые кессоны открытые сверху и закрытые снизу. Они могут быть изготовлены из стали. R.C.C. или древесина. Этот тип кессонов строятся на суше, затем спускаются на воду и доставляются к месту причала, где их необходимо погрузить на позицию. Коробчатые кессоны могут использоваться там, где

 (i) несущий слой имеется на небольшой глубине.

(ii) Небольшие нагрузки,

 (iii) Для морских колодцев и волнорезов.

Преимущества коробчатых кессонов

Преимуществом данного кессона является низкая стоимость строительства. используется, когда строительство кессонов на месте невозможно или дорого.

Недостатки коробчатого кессона

Недостатки данного типа кессона заключаются в том, что несущие слои должны быть выровнены или выровнены. Этот тип возможен только при наличии подходящего несущего слоя на небольшой глубине. Должна быть предусмотрена защита от размывания. Вмещающая толща часто не компактна.

Интересно для вас: Цементобетонные сваи |Сваи монолитные бетонные |Сборно-бетонные сваи

2. Открытые кессоны.

Представляет собой ящик из дерева, стали или ЖБИ. или кирпичная кладка с открытыми обоими концами. Он используется для строительства, а также для фундамента невесты. Открытые кессоны называются колодцами. Небольшие кессоны состоят из одного отверстия или колодца, а большие кессоны содержат ряд колодцев.

Преимущества открытого кессона (скважинного фундамента)

Преимуществом открытых кессонов является возможность их погружения на большую глубину. Стоимость их строительства относительно невелика.

  Недостатки открытого кессона

 Недостатки открытых кессонов заключаются в том, что дно кессона невозможно тщательно очистить и осмотреть. Бетонное уплотнение, помещенное в воду, неудовлетворительно, и водолаз может выкопать грунт возле режущей кромки вручную. Если встречаются препятствия, такие как валуны или бревна, строительство замедляется.

3. Пневматические кессоны.

Пневматический кессон представляет собой кессон, который имеет постоянную или временную крышу в нижней части, а его нижний конец выполнен в виде рабочей камеры, в которую нагнетается сжатый воздух для предотвращения попадания воды и, таким образом, позволяет вести земляные работы в сухих условиях. Основные части пневматических кессонов:

(1) Рабочая камера,

(2) Шахта и шлюзы.

Рабочая камера может быть изготовлена ​​из дерева , стали или железобетона. , но шахта обычно изготавливается из стали. Этот тип кессона состоит из внутренней и внешней обшивки из стали со стальной фермой или балками в качестве горизонтальной опоры, образуя коробчатую конструкцию.

Для легкого проникновения в почву в нижней части предусмотрены стальные режущие кромки. Рабочая камера высотой от 3 до 4 метров образуется за счет герметичной крыши. Доступ в рабочую камеру осуществляется через шахты и шлюзы.

Когда человеку требуется пройти в рабочую камеру, он сначала входит в тамбур, дверь шлюза закрывается и давление повышается до уровня рабочей камеры. Теперь дверь шахты открывается, и человек входит в рабочую камеру. Точно так же в момент выхода из рабочей камеры происходит обратный процесс.

Рабочий.

Пневмокессон сооружается на берегу реки, после чего спускается на воду и доставляется на площадку причала. На месте причала бетон заливается между двойными стенками и утопает в русле реки. Как правило, предусмотрены две шахты, одна для рабочих, а другая для подачи бетона и отходов, как показано на рис. 2.

Рис.2. Работа пневматического кессона

После погружения кессона в русло реки сжатый воздух нагнетается в рабочую камеру для проверки поступления воды в рабочую камеру. Сейчас начинаются земляные работы в русле реки, и кессону дают погрузиться глубже. Когда кессон опускается, чтобы сбалансировать давление наружной воды, давление сжатого воздуха увеличивается, и, таким образом, Не допускается попадание воды в рабочую камеру.

Вам понравится: Методы подкрепления, процедура, использование в фундаменте…

Когда кессон достиг желаемой глубины, дно готовится для конкретирования, и бетонирование выполняется через бетон. вала, образуя на дне толстый слой, выполняющий роль уплотнения. Теперь давление воздуха было сброшено, а из кессона убраны шахты и шлюзы. Остальную часть заполняют бетоном под атмосферным давлением. В период бетонирования и его схватывания нельзя допускать образования воздушных карманов и развития усадки.

Преимущества Пневматические кессоны

 Преимущества пневматических кессонов заключаются в том, что все работы можно выполнять всухую и есть контроль над переработкой. Фундамент подготовлен лучше, а отвесность кессонов легче контролировать. Бетон, помещенный в сухом состоянии, будет иметь хорошее и надежное качество. Препятствие из валунов и бревен может быть легко удалено, и при необходимости могут быть выполнены взрывные работы.

Недостатки пневмокессонов

 Высокая стоимость строительства. Их нельзя погружать на глубину более 35 м, потому что человеческое тело не может противостоять более высокому давлению ниже этой глубины.

Несущая способность кессонов

Несущая способность кессонов определяется аналогично другим основаниям.

Вам также понравится:

• Типы фундаментов, оснований для строительства зданий и их использования
• Фундамент колодца: значение, преимущества, типы, компоненты и схема
• Функциональные требования к зданию| Компоненты строительных конструкций и детали
• Цементобетонные сваи |Монолитные бетонные сваи |Сборные железобетонные сваи
• Методы, процедура, использование при укреплении и ремонте фундамента
• Типы строительных лесов и их детали
• Бетон Примеси – виды и функции.
