Биты для шуруповерта — классификация, виды, применение, размеры

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже.

Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит.

Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Крестообразные биты (Phillips)

Впервые крестообразная бита появилось в первой половине 20-го века. Способствовал этому тот момент, что при использовании крепежей и отверток под прямой шлиц в автомобильной промышленности, при сборке деталей, они часто выскальзывали из шляпок винтов и шурупов, что приводило к порче лакированного покрытия транспортного средства. Также у крепежных изделий часто срывалась резьба из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и винтовертах.

Все перечисленные причины способствовали тому, что в 1933 году Джон Томпсон изобрел шуруп с крестообразным шлицем. Через 3 года патент на данное изобретение был приобретен Генри Филлипсом. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, который являлся крупным производителем изделий из металла, провести соревнования, кто быстрее выполнит закручивание шурупов.

Естественно, Генри Филлипс в состязании победил. После этого новый тип насадок привлек внимание автопроизводителей из США, но скоро началась Вторая мировая война. Поэтому крестообразный шлиц появился в Европе, вместе с поставками американской военной техники.

Первая крестообразная насадка называлась «филлипс» в честь Генри Филипса. Биты этого вида маркируются буквами PH. После них следует номер, жестко связанный с диаметром наружной резьбы крепежного элемента. Данный стандарт используется для всех типов бит с крестообразным жалом.

Стандартные соотношения номера крестообразной биты типа PH и наружной резьбы крепежа:

Классическая крестообразная бита PH

Данные насадки различаются между собой размерами, которые варьируются от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и деревянным материалом. Реже используются крупные насадки под номером 3 и 4. Чаще всего их применяют во время ремонта автомобилей и крупногабаритных предметов.

Крестообразная бита со шлицем PH и TIN покрытием

Для покрытия насадки используются нитрид титана. Об этом свидетельствует золотистый цвет биты. Насадка способна выдерживать большие нагрузки. Шлиц может быть выполнен в одном из трех размеров: PH 1, 2 или 3.

Удлиненная крестообразная бита PH

Удлиненная насадка со шлицем PH крестообразной формы может использоваться, для закручивания крепежей в труднодоступных местах. Такие приспособления особенно эффективны во время отвинчивания крепежных изделий. Чаще всего можно встретить насадки длинной 50, 70, 90, 110, 125, 150 мм. Выпускаются в трех размерах PH 1, 2, 3.

Крестообразные биты (Pozidriv)

Позже, специально для производства мебели и выполнения строительных работ Philips Screw Company разработала новый вид крестообразного шлица. Он получил название Pozidriv (Позидрив). Этот вид шлица был запатентован в 1966 году. Биты для данного шлица маркируются буквами PZ. Они предназначены для работы с деревом или с другими подобными материалами, имеющими неоднородную структуру. В тоже время для работы с металлом больше подходят биты типа PH.

Отличительной чертой системы PZ, по сравнению с PH, является то, что кромки рабочих поверхностей расположены параллельно друг другу и по всей своей длине изготовлены с одинаковой толщиной, а сам шлиц значительно глубже. Такая конструктивная особенность предотвращает выталкивание биты при закручивании крепежа. Благодаря этому образуется более плотный контакт между шляпкой шурупа и битой, что уменьшает износ элементов. При этом не нужно прикладывать больших осевых усилий, когда происходит нажатие жала на шлиц.

Необходимо помнить, что при выборе биты для закручивания крепежных изделий под шлиц PZ нужно использовать биту типа PZ. В случае использования насадки типа PH, для закручивания изделий под шлиц PZ, поверхности будут неплотно соприкасаться друг с другом, что сократит срок службы насадки.

Классическая бита крестообразной формы PZ с насечками

Дополнительные насечки являются отличительной чертой бит PZ, если их сравнивать с насадками PH. Большая прочность приспособлений позволяет им выдерживать огромные нагрузки. Размеры данного вида бит для шуруповерта могут быть PZ 1, PZ 2, PZ 3.

Бита под крестообразный шлиц PZ с насечками и TIN покрытием

Защитное покрытие данной насадки выполнено на основе нитрида титана. Оно значительно повышает долговечность биты. Также этому способствует примененная для ее изготовления закаленная сталь. Все это в совокупности позволило создать насадку, имеющую оптимальную твердость и выносливость. Существуют три размера приспособления: PZ 1, PZ 2 и PZ 3.

Удлиненная крестообразная насадка PZ

Данная насадка выпускается трех размеров: PZ 1, PZ 2, PZ 3, длинной может быть — 50, 70, 90, 110, 125 и 150 мм.

Биты с шестигранным шлицем (Hex)

Еще одним, менее популярным, но часто используемым является шестигранный шлиц. Эта форма насечки впервые появилась в 1910 году и получила название Hex socket. Данное словосочетание обозначает внутренний шестигранник. Впервые его стали применять в заводских цехах Allen Manufacturing Company. Для маркировки этих бит используется буква H. Система Hex отличается большим крутящим моментом, который можно приложить к головке крепежного элемента, когда происходит его закручивание. При этом отсутствует вероятность повреждения насадки и срыва шлица.

Расстояние между сторонами шестигранного жала является основной характеристикой, которая различает такие биты. Если взять насадку на 4 мм, то она прекрасно подойдет для закручивания мебельного конфирмата. Также выпускается так называемая безопасная разновидность шлица. Он получил название Hex-Pin, что обозначает защищенный шестигранник. Данный шлиц оснащается по центру специальным штырем. Его наличие позволяет предотвратить несанкционированную разборку соединения.

Классическая бита шестигранной формы

Данные биты позволяют очень удобно работать с соответствующими саморезами и шурупами, так как они имеют большую площадь соприкосновения с крепежными изделиями. Они уже давно применяются в США, но в России их внедрение произошло сравнительно недавно. Размеры данных насадок могут варьироваться в диапазоне от 1,5 до 10 мм.

Бита шестигранной формы с отверстием внутри

Надежная бита такого вида отличается простотой использования. Во время ее применения человеку не нужно прилагать больших физических сил. Благодаря наличию отверстия приспособление не соскальзывает. Размер насадки составляет от 1,5 до 6 мм.

Удлиненная бита шестигранной формы

Данная насадка маркируется с помощью знака Hex-. Ее редко можно встретить в работе. Несмотря на это, она хорошо себя зарекомендовала, так как отличается практичностью и удобством. Для изготовления данной биты используется сталь высокого качества. В связи с этим она обладает хорошей прочностью. Ее размеры находятся в пределах от 3 до 8 мм, а длина таких насадок варьируется от 50 — 100 мм.

Биты в виде звездочки (Torx)

Применяются насадки в виде звездочки, в машиностроительной области и в производстве бытовой техники, для закручивания крепежных элементов с соотвествующей формой головки. Они носят название Torx (торкс) и обозначаются буквами TX или T. Рядом с буквой указывается цифра, которая обозначает размер насадки. Он соответствует расстоянию между лучами звездочки шестигранной формы.

Впервые Torx стала использовать в 1967 году компания Textron, в Америке. Сегодня применяются разные виды бит для шуруповерта данного типа. Так, существует антивандальный вариант, оснащенный внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются Torx Tamper Resistant. Еще применяются пятилучевые биты под названием Torx Brigadier Pentahedron.

Классическая бита «Звездочка» (Torx)

В европейских странах и США насадка Тоrх является самой популярной из всех существующих форм шлица. Это связано с ее высокой производительностью. Данная бита отличается наличием шести граней, с помощью которых происходит соприкосновение с винтом или шурупом.

Конструктивная особенность насадки позволяет улучшить сцепляемость с поверхностью крепежного изделия. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента. Также снижается вероятность соскальзывания приспособления, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это уменьшает их износ. Следовательно, эксплуатационный период биты значительно увеличивается.  Выпускаются насадки «Звездочка» разных типоразмеров. Самыми распространенными являются модели от Т8 до Т40. При этом существуют биты и меньшего размера.

Бита «Звездочка» Torx Plus

Torx Plus отличается тем, что ее звездочка имеет менее острые лучи, которые при этом еще и короче. Такие виды бит для шуруповерта требуют от мастера повышенной точности во время выполнения работ. Для их изготовления применяется высокотвердая сталь. Размеры данных насадок бывают Т10 —Т40.

Бита «Звездочка» с TIN покрытием

Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Ее поверхность отличается шероховатостью и хорошо сцепляется со сталью. Также насадка отличается повышенной долговечностью, потому что изготавливается из твердого материала. Насадка продается с размерами от Т10 до Т40.

Бита «Звездочка» с отверстием внутри

Данная бита часто применяется на сборочных производствах. При закручивании крепежа бита плотно входит в крепежное изделие. В результате повышается надежность процесса закручивания, для осуществления которого, не нужно прилагать особых усилий. Размеры биты бывают от Т10 до Т40.

Удлиненная бита «Звездочка»

Данной насадкой удобно пользоваться при выполнении определенных видов работ. Ее размеры такие же: от Т10 до Т40, длина может быть от 50 мм до 100 мм.

Биты с квадратным шлицем (Robertson)

Эти насадки относятся к специализированным видам бит. В большинстве случаев они не используются в обычном строительстве или при ремонтных процессах. Шлиц Robertson является одним из раритетов и имеет квадратное сечение. Полное его название — Robertson square. Насадки такой формы обозначаются буквой R.

Классическая бита с четырьмя гранями

Чаще всего они используются во время сборки мебели. Выпускаются такие насадки 4 размеров: от №0 до №3.

Удлиненная бита с четырьмя гранями

Данная насадка применяется не так часто. Она выпускается трех размеров: № 1,2 и 3 и длинной может быть от 50 до 70 мм.

Биты с антивандальным шлицем (Spanner head)

Данный шлиц еще называется Snake-eye (змеиный глаз). Помимо этого, его еще называют головкой, предназначенной под вилочный ключ. Для маркировки бит с таким шлицем используются буквы SP.

Классическая бита «Вилка»

При изготовлении данных насадок применяется качественная сталь. Благодаря ей биты отличаются повышенной прочностью и продолжительной долговечностью. Данная насадка напоминает плоскую шлицевую биту, у которой посередине имеется прорезь. Бита выпускается 4 размеров, Gr. 4, 6, 8, 10.

Удлиненная бита «Вилка»

Производится 4 размеров и может иметь длину от 50 мм до 100 мм.

Биты со шлицем Tri-Wing — трехлопастные

При маркировке данных насадок используются буквы TW. Отличительной чертой данных бит является наличие на жале 3-х лопастей. Их применяют при сборке бытовой техники и электроники. Также они используются в авиакосмической промышленности. Впервые данные биты появились в 1958 году и были изобретены Philips Screw Company. Размер обозначается буквами Gr и может иметь показатели от Gr.1 до Gr.6.

Биты — Torq-Set четырехлопастные

Эта бита является аналогом Tri-Wing, но различается с ней количеством, так называемых крыльев. Она имеет 4 лопасти. Данная насадка тоже применяется очень редко. Для ее обозначения используются буквы Gr, размер варьируется от 4 до 10.

Некоторые редко встречающиеся шлицы и биты

Polydrive

Spline

One-Way

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Маркировка и классификация бит для шуруповерта, советы по выбору

Сменные насадки, вкручивающие и выкручивающие крепежные детали, частично дублируют инструменты, которые есть в доме, другие же используются в быту редко. Поэтому специалисты рекомендуют приобретать изделия по отдельности, и не покупать дорогой комплект с определенным (производителем) набором для шуруповерта. Чтобы не ошибиться с выбором, нужно иметь сведения о классификации элементов. Но и при этом могут быть проблемы с соскальзыванием крепежа с головки, скорым разрядом АКБ электроинструмента и прочие неприятности.

• Маркировка бит для шуруповерта
• Классификация бит
• Основные стандарты
• Соответствие биты инструменту
• Основные правила выбора
  • Выбор по общепринятой характеристике

Сетевой шуруповерт — весьма полезный инструмент в хозяйстве, который позволяет без серьезных физических усилий и за короткое время выкрутить и вкрутить болты, шурупы и подобные им детали. Главнейшим элементом шуруповерта является бита — шестигранник, вкручивающийся в инструмент одной стороной и рабочей стороной зацепляющий необходимый крепеж.

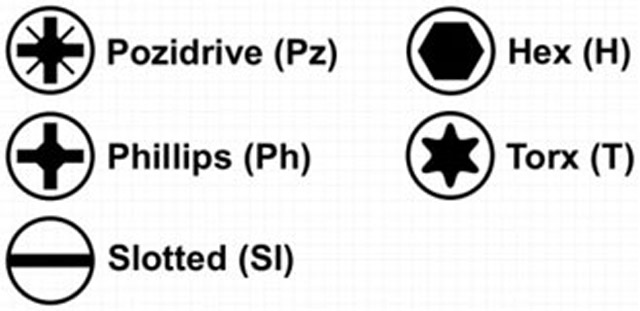

Маркировка бит для шуруповерта

Итак, битой называют специальную насадку с шестигранным хвостовиком, позволяющую «сцепиться» с особым винтовым соединением. Покупая изделия, рекомендуется иметь при себе образец крепежа, чтобы проверять соответствие ему бит. Строительные магазины представляют широкий ассортимент бит для разного крепежа, и запутаться во всем этом многообразии легко. Внимание нужно обращать и на надежность фиксации в инструменте. От этого напрямую будет зависеть качество работ, и увеличится срок эксплуатации изделия и инструмента.

Выделяют такие марки:

• Стандарт PH. У изделий крестовой шлиц с углом вершины 55°. Все 4 шлица имеют расширение к хвостовику. Маркировка P. H. включает числовые индексы, указывающие на размеры шлица. Изделиям с наименьшим размером шлица присвоено наименование PH 0, а битам с наибольшим диаметром — PH 3. Обозначение P. H. 2 встречается весьма часто, так как биты с ним используются для крепежа саморезных клопов. PH 2 — универсальный стандарт, который подходит практически любому саморезу.
• Стандарт PZ. Усовершенствованный модернизированный предыдущий стандарт. По сути, это крестовый шлиц с равной толщиной у всех ребер.
• Стандарт SL. Прямой шлиц с разной шириной. В маркировке ширина в миллиметрах указывается после названия стандарта.
• Torx, 6-гранная звезда. Шлиц напоминает шестигранную звездочку, отличия лишь в диаметре звезды. Диаметр шлица, как правило, указывается в миллиметрах, а маркируется следующим образом: Torx 7, где 7 — диаметр в мм. Главным образом используются изделия там, где требуется большое усилие для затягивания крепежа.

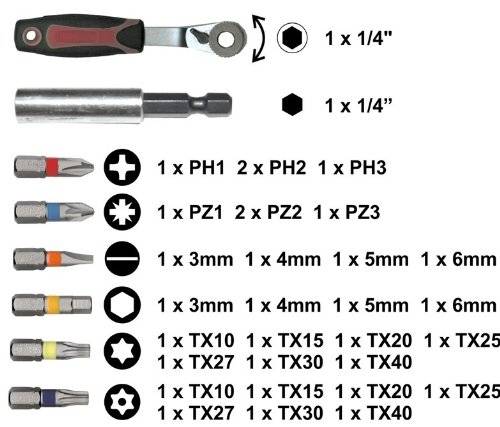

Классификация бит

Описываемые изделия бывают трех— и шестигранными, плоскими, для болтов, для гипсокартона.

• Плоскими закручиваются винты и шурупы. Размеры — 3−7 мм.
• Шестигранными закручиваются шурупы с внутренним 6-гранным отверстием. Главным образом применяются в мебельном производстве.
• Биты для болтов применяют в строительстве, и крепят с их помощью черепицу или профнастил. Размеры — 6−13 мм.
• Изделия для гипсокартона имеют встроенный ограничитель, не дающий заходить саморезу далеко в материал.
• Трехгранники напоминают крестовой вариант, но имеют лишь три грани, что видно из названия.

Основные стандарты

• Шлицевые биты — это классический выбор для головок шурупов и винтов. Шлиц позволяет работать плоской отверткой. Ширина наконечника измеряется в миллиметрах, а указывается на хвостике. Кроме ширины, шлицевые биты различаются глубиной своего элемента.
• Крестовые имеют четыре диагональных ребра, обеспечивающие отличное сцепление с крепежными элементами. Размеры — 25−150 мм.
• Шестигранные используются с винтами с внутренним шестигранником, как правило, при сборке/разборке мебели, где крепеж с 6-гранной головкой распространен более.
• Биты для гаек и болтов. С их помощью закручиваются большие метизы с внешним шестигранником большой несущей способности. Диаметр — 6−13 мм.
• Биты-звездочки. Применяются для крепежа в автомобильной технике.

Соответствие биты инструменту

Очень важно, из какого материала изготовлено изделие и имеет ли покрытие, а если покрытие есть, как долго выдерживает воздействия внешней среды.

Больше остальных распространены изделия с маркировкой Cr-v, из сплавов ванадия и хрома. Изделия с никелевым покрытием популярны тоже — прочные и долговечные, особенно хороши, если поверх никеля нанесен вольфрам — нет ржавчины на протяжении долгих лет.

Основные правила выбора

• Производите покупку в надежном проверенном магазине. Отдавайте предпочтение не дешевым маркам, если требуются качественные изделия с большим сроком эксплуатации. Дешевые биты, продающиеся в непроверенных торговых точках, должны вызвать подозрения. Хотя для разового использования можно взять и этот товар.
• Оцените материал и его свойства. Наиболее надежными считаются хромовые и молибденовые сплавы. Воздержитесь от приобретения стальных изделий, так как у них малая долговечность, с ними не удастся работать качественно и быстро.
• Обратите внимание на наличие защитного покрытия. Изделие будет отменного качества, если имеется титановое покрытие.

Выбор по общепринятой характеристике

Согласно общей характеристике, биты бывают основные, комбинированные и специальные:

• Основные изделия состоят из рабочего элемента — креста, должны обеспечивать качественную фиксацию с головками крепежных элементов.
• Комбинированные — изделия с двойной рабочей частью. Части могут отличаться по размеру и виду крепежа. В процессе работы ненужную часть биты откручивают, биту закрепляют в патроне шуруповерта и работают оставшейся рабочей частью.
• Специальными называются узкоспециализированные изделия, которые почти не используются широко.

Какой бы марки и какого бы типа ни была бита, главные критерии ее выбора — это надежность и качество. Задача ее заключается в максимальном сцеплении с крепежным элементом. Изделие должно быть износостойким, иметь приемлемую цену и положенные характеристики.

Биты отверточные — классификация, виды, применение, размеры

В наше время строительно-монтажные работы значительно упростились. Этому, в частности, способствует огромное количество крепежных элементов, которыми очень легко пользоваться при помощи электрошуруповерта или дрели-шуруповерта. Гвозди в настоящее время используются все меньше и меньше. Как любители, так и профессиональные мастера все чаще отдают предпочтение шурупам и шурупам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако для каждого крепежа используются свои насадки, без которых ваша отвертка превращается в бесполезную игрушку. Чтобы было легче ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете, какие виды и размеры бит выпускает промышленность и для какого крепежа используется та или иная бита.

Содержимое:

1. Биты со шлицами
2. Крестовые насадки (Phillips)
3. Крестовые долота (Позидрив)
4. Шестигранные пазы
5. Биты звездочки (Torx)
6. Биты с квадратным пазом (Robertson)
7. Антивандальный слот (головка гаечного ключа)
8. Слоты Tri-Wing — Три лезвия
9. Биты — набор Torq-Set с четырьмя лезвиями
10. Некоторые редкие слоты и биты

Биты шлицевые

Самая первая отвертка была изобретена под прямой шлиц, она была изобретена в XVI веке. Был широко распространен в советское время. Сегодня также существуют виды бит под шуруповерт, выполненные под прямой шлиц, но они используются реже. Такие насадки маркируются буквой S. Эта маркировка ставится на одной из граней бит. Латинская буква S является аббревиатурой английского слова slot, означающего «слот» или «прорезь». Также существует альтернативное обозначение – щелевое. В переводе на русский язык это слово означает «щелевой». Всегда рядом с буквой стоит цифра, обозначающая ширину жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных долот под прямой паз:

Далее рассмотрим некоторые типы бит под прямой шлиц.

Классическая бита со шлицем

Ширина и толщина — два основных размера прямого паза. В большинстве случаев указывается только первый параметр. Он колеблется от 3,0 до 90,0 мм. Второй параметр часто не указывается, но его значение может быть от 0,5 до 1,6 мм. Особенность этой маркировки обусловлена ​​тем, что ширина и толщина имеют нормативное соотношение. Поверхность плоских шлицевых долот защищена от эрозии и отличается повышенной твердостью.

Биты с прямым шлицем и с оловянным покрытием

Эти биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. За счет этого устройства имеют твердую поверхность. Такие насадки могут отличаться друг от друга только шириной. Это значение составляет от 4,5 до 6,5 мм. Даже в маркировке устройств может быть указана их толщина. Это значение колеблется от 0,6 до 1,2 мм.

Бит удлиненный под прямой паз

За счет удлиненной части устройства можно более аккуратно проводить необходимые работы. При использовании наконечник этой насадки плотно упирается в головку винта или шурупа. С помощью этого бита удобно выполнять небольшие процессы установки. Отличительной особенностью этих устройств является длина патрубков, которая колеблется от 50 мм до 100 мм.

Крестовые насадки (Phillips)

Первая крестообразная летучая мышь появилась в первой половине 20 века. Этому способствовало то, что при использовании крепежа и отверток под прямой шлиц в автомобилестроении при сборке деталей часто выдавливали шурупы и шурупы из шляпок, что приводило к повреждению лакокрасочного покрытия автомобиля. часто срывали резьбу из-за того, что еще не были изобретены ограничители крутящего момента, которые впоследствии стали применяться в механических шуруповертах и ​​шуруповертах.

Все эти причины способствовали тому, что в 1933 году Джон Томпсон изобрел винт с крестообразным шлицем. Через 3 года патент на это изобретение приобрел Генри Филипс. Этот инженер доработал технологию производства и в 1937 году предложил Юджину Кларку, крупному производителю изделий из металла, провести соревнование, кто быстрее закрутит гайки. Естественно, Генри Филлипс выиграл матч. После этого новый тип форсунки привлек внимание автопроизводителей из США, но вскоре началась Вторая мировая война. Поэтому в Европе появилась крестообразная прорезь вместе с поставками американской военной техники.

Первая крестообразная насадка была названа «филипс» в честь Генри Филипса. Биты такого типа маркируются буквами РН. После них следует число, жестко связанное с диаметром наружной резьбы застежки. Этот стандарт применяется для всех типов долот с крестообразным жалом.

Нормативные соотношения количества крестообразных сверл типа РН и наружной резьбы крепежа:

Classic Phillips Bat PH

Эти насадки различаются по размеру, который варьируется от 0 до 4. Чаще всего используется крестовина №2, так как она позволяет работать с металлическим и древесным материалом. Реже используются большие насадки под номерами 3 и 4. Чаще всего их используют при ремонте автомобилей и крупногабаритных вещей.

Крестовая фреза с пазом PH и покрытием TIN

Для покрытия сопла используется нитрид титана

. Об этом свидетельствует золотистый цвет бит. Насадка способна выдерживать большие нагрузки. Прорезь может быть выполнена в одном из трех размеров: PH 1, 2 или 3.

Удлиненная фреза Phillips PH

Удлиненная насадка с прорезью РН крестообразной формы может использоваться для затягивания крепежа в труднодоступных местах. Особенно эффективны такие приспособления во время откручивания креплений. Чаще всего можно встретить насадки длиной 50, 70, 90, 110, 125, 150 мм. Доступны в трех размерах РН 1, 2, 3.

Крестовые насадки (Pozidriv)

Позже специально для мебели и строительства компания Philips Screw Company разработала крестообразный паз нового типа. Он называется Pozidriv (Позидрив). Этот тип слота был запатентован в 1966 году. Биты для данного слота маркируются буквами PZ. Они предназначены для работы с древесиной или другими подобными материалами, имеющими неоднородную структуру. В то же время биты типа PH больше подходят для работы с металлом.

Отличительной особенностью системы ПЗ, по сравнению с РН, является то, что края рабочих поверхностей расположены параллельно друг другу и выполнены с одинаковой толщиной по всей их длине, а сама прорезь значительно глубже. Эта конструктивная особенность предотвращает выброс бит при закручивании креплений. За счет этого между головкой винта и битой образуется более плотный контакт, что снижает износ элементов. В этом случае нет необходимости прикладывать большие осевые усилия при надавливании жала на паз.

Необходимо помнить, что при выборе бит для закручивания креплений под шлиц ПЗ необходимо использовать биту ПЗ. В случае использования насадки типа РН для закручивания изделий под прорезью ПЗ поверхности не будут соприкасаться друг с другом, что сократит срок службы насадки.

Бита Classic PZ с насечкой

Отличительной чертой долот PZ по сравнению с насадками PH являются дополнительные насечки. Большая прочность устройств позволяет им выдерживать огромные нагрузки. Размеры данного типа бит для шуруповерта могут быть ПЗ 1, ПЗ 2, ПЗ 3.

Бит шлицевой PZ с насечками и покрытием TIN

Защитное покрытие насадки выполнено на основе нитрида титана. Это значительно повышает долговечность бит. Этому также способствует закаленная сталь, используемая для ее изготовления. Все это в совокупности позволило создать насадку с оптимальной твердостью и выносливостью. Есть три размера светильников: PZ 1, PZ 2 и PZ 3.

Удлиненная крестовина PZ

Эта насадка доступна в трех размерах: PZ 1, PZ 2, PZ 3, длина может быть — 50, 70, 90, 110, 125 и 150 мм.

Шестигранные пазы

Другой, менее популярный, но часто используемый, шестигранный паз. Эта форма выемки впервые появилась в 1910 году и называется шестигранной головкой. Эта фраза обозначает внутренний шестиугольник. Впервые его стали использовать в производственных цехах Allen Manufacturing Company. Буква H используется для обозначения этих битов. Система Hex имеет большой крутящий момент, который может быть приложен к головке крепежа при его скручивании. Однако вероятность повреждения сопла и нарушения прорези отсутствует.

Расстояние между сторонами шестигранного наконечника является основной характеристикой, отличающей такие биты. Если взять насадку 4 мм, то она отлично подойдет для скручивания мебельного конфирмата. Также доступен так называемый безопасный тип слота. Он получил название Hex-Pin, что означает защищенный шестигранник. Этот слот оснащен в центре специальным штифтом. Его наличие помогает предотвратить несанкционированный демонтаж соединения.

Классическая бита с шестигранной головкой

Эти биты позволяют очень удобно работать с соответствующими шурупами и шурупами, так как имеют большую площадь соприкосновения с крепежом. Они давно используются в США, а вот в России их внедрение произошло относительно недавно. Размеры этих насадок могут варьироваться в диапазоне от 1,5 до 10 мм.

Шестигранная насадка с внутренним отверстием

Такая надежная бита проста в использовании. Во время его применения человеку не нужно прилагать больших физических усилий. Благодаря наличию отверстия устройство не скользит. Размер сопла от 1,5 до 6 мм.

Удлиненная шестигранная насадка

Это сопло отмечено шестигранным знаком. В работе редко встретишь. Несмотря на это, она хорошо зарекомендовала себя, так как отличается практичностью и удобством. Для изготовления этой биты используется высококачественная сталь. В этом плане у него хорошая прочность. Его размеры колеблются от 3 до 8 мм, а длина таких насадок варьируется в пределах 50 – 100 мм.

Биты звездочка (Torx)

Насадки в виде звездочки используем в машиностроении и в производстве бытовой техники для закручивания крепежа с соответствующей формой головки. Они называются Torx и обозначаются буквами TX или T. Рядом с буквой стоит цифра, обозначающая размер насадки. Оно соответствует расстоянию между лучами шестигранной звездочки.

Впервые Torx начал использоваться в 1967 году компанией Textron, в Америке. Сегодня для шуруповерта этого типа используются разные типы бит. Так, есть антивандальная версия, оснащенная внутренним отверстием. Для его обозначения используются буквы TR, которые расшифровываются как Torx Tamper Resistant. Также используются пять лучей, называемых Torx Brigadier Pentahedron.

Классическая бита звездочка (Torx)

В странах Европы и США насадка Torx является самой популярной из всех существующих шлицевых форм. Это связано с его высокой производительностью. Эта бита отличается наличием шести граней, с помощью которых происходит контакт с шурупом или шурупом.

Особенность конструкции насадки улучшает сцепление с поверхностью крепежа. Благодаря этому не нужно прилагать больших усилий для создания крутящего момента. Также снижается вероятность соскальзывания устройства, так как нагрузка распределяется сразу на 6 граней. В свою очередь, это снижает их износ. Поэтому срок службы долот значительно увеличивается. Доступны насадки звездочки различных размеров. Наиболее распространены модели от Т8 до Т40. При этом бывают биты и меньшего размера.

Бит-звездочка Torx Plus

Torx Plus отличается тем, что его звездочка имеет менее острые лучи, которые к тому же короче. Эти виды бит для шуруповерта требуют от мастера большей аккуратности во время работы. Для их изготовления используется высокотвердая сталь. Размеры этих насадок Т10 -Т40.

Бита звездочка с покрытием TIN

Благодаря наличию покрытия на основе нитрида титана насадка имеет повышенную износостойкость. Его поверхность шероховатая и хорошо сцепляется со сталью. Также насадка отличается повышенной износостойкостью, поскольку изготовлена ​​из прочного материала. Насадка продается с размерами от Т10 до Т40.

Бита звездочка с отверстием внутри

Эта насадка часто используется на сборочных предприятиях. При затягивании крепежа бита плотно входит в крепеж. В результате повышается надежность процесса скручивания, для осуществления которого не требуется особых усилий. Размеры долот от Т10 до Т40.

Удлиненная бита «Звездочка»

Эту насадку удобно использовать при выполнении определенных видов работ. Его размеры одинаковы: от Т10 до Т40, длина может быть от 50 мм до 100 мм.

Биты с квадратным пазом (Robertson)

Данные насадки относятся к специализированным типам долот. В большинстве случаев они не используются ни в обычном строительстве, ни в ремонтных процессах. Слот Robertson является одним из раритетов и имеет квадратное сечение. Ее полное название – площадь Робертсона. Форсунки такой формы обозначаются буквой Р.

Классическая четырехгранная ракетка

Чаще всего используются при сборке мебели. Такие насадки выпускаются 4-х размеров: от №0 до №3.

Четырехгранное удлиненное сверло

Эта насадка используется не так часто. Он доступен в трех размерах: № 1,2 и 3 и может быть длиной от 50 до 70 мм.

Антивандальный слот (головка гаечного ключа)

Этот слот также называется Snake-eye (змеиный глаз). Кроме того, ее еще называют головкой, предназначенной для вилочного ключа. Для маркировки бит с такой прорезью используются буквы SP.

Классическая ракетка «Вилка»

При изготовлении этих форсунок используется высококачественная сталь. Благодаря ей биты отличаются высокой прочностью и длительным сроком службы. Эта насадка напоминает плоскую летучую мышь с прорезью посередине. Бита выпускается 4 размера, Гр. 4, 6, 8, 10.

Бита удлиненная «Вилка»

Изготавливается в 4 размерах и может иметь длину от 50 мм до 100 мм.

Слоты Tri-Wing — три лезвия

При маркировке этих форсунок используются буквы TW. Отличительной особенностью этих бит является наличие 3-х лопастей на жале. Их используют при сборке бытовой техники и электроники. Они также используются в аэрокосмической промышленности. Эти биты впервые появились в 1958 и были изобретены компанией Philips Screw Company. Размер обозначается буквами Гр и может иметь показатели от Гр.1 до Гр.6.

Биты — Torq-Set с четырьмя лезвиями

Эта бита является аналогом Tri-Wing, но отличается от нее количеством так называемых крыльев. Имеет 4 лезвия. Эта насадка также используется очень редко. Для его обозначения используются буквы Гр, размер варьируется от 4 до 10.

Некоторые редкие слоты и биты

Полидрайв

Сплайн

Односторонний

Отзывы о кондиционерах и сплит-системах Haier марки Haer

Узнайте чем и как резать гипсокартон — практические советы + Видео

Отзывы о туалетах Sanita: Люкс, Идеал комфорт, Некст, Классик, Стандарт, Арт туалет, Лада — отзывы покупателей

Чем обшить потолок в деревянном доме – лучшие решения

Вам будет интересно

Правильный выбор биты для отвертки
