Блоки для дымохода: преимущества, установка и производство

Важная часть дома с печью – дымоход! Неверно смонтированный, он не обеспечит нормальной тяги, прослужит недолго, а может и стать причиной пожара. Можно ли  использовать блоки для дымохода при его устройстве?

Типовой дымоходный блок

Хороший дымоход обеспечивает необходимую тягу – это самое главное. От этого зависит качество сгорания топлива, его расход и, как следствие, затраты на приобретение, периодичность чистки печи и даже срок ее эксплуатации.

Современные блоки дымоходные являются не только удобным, но и достаточно качественным материалом с высокими техническими характеристиками, отвечающими общим требованиям СНиП2.04.08-87 (газоснабжение) и ГОСТов, касающихся устройства печей.

Содержание

Плюсы блочного дымохода

До конца прошлого столетия дымоходы преимущественно выкладывались из полого кирпича, поскольку он легкий, а также из отдельных строительных блоков, отличающихся от привычного кирпича большими размерами и материалом. Но применять оформленный дымоходный блок, который уже имеет заданную форму с дымовой шахтой внутри, стали не так давно.

Практически это готовый заводской дымоходный стояк, порезанный на удобные фрагменты по горизонтали. Ранее в заводских условиях производили высокие стояки (до 2,1 метра), но они были тяжелы, массивны и очень сложны в монтаже. Теперь собрать хороший дымоход своими руками можно из блоков, работая в одиночку и не имея богатого опыта и специальных знаний.

Наш совет. Сразу браться за планирование устройства такого типа конструкции не следует, возможно, вас больше удовлетворит бетонный дымоход, технология установки которого отработана уже десятилетиями.

Сначала попробуйте оценить преимущества, которыми обладают дымоходные блоки:

• Они намного снижают несущую нагрузку на фундамент трубы, что позволяет его облегчить, сэкономив средства и уменьшив трудоемкость работ.
• Их возводить быстро и просто, кладку выполнять можно одному, без привлечения помощников, так как материал обладает небольшой удельной массой.
• В дымовое отверстие такой конструкции можно положить сразу несколько труб, одну из которых отвести под подачу в топку свежего воздуха, богатого кислородом. Также можно отдать трубу под вентиляцию парной, под второй дымоход и так далее.
• В некоторых блоках имеется специальный вентканал для больших помещений, чтобы обеспечивать приток большого объема воздуха и осуществлять качественную вентиляцию дымохода.
• Со внутренней металлической трубы предусмотрена возможность съема тепла, эту особенность можно использовать при монтаже обогревательной системы верхних этажей. Для этой цели внизу и сверху блочной трубы устанавливаются специальные блоки с люками, в которые подводятся отопительные трубы.
• Для освобождения пространства в помещении блок дымоходный может встраиваться в стены.

Готовый дымоход из блоков

Краткая технология

По установке

1. Для установки трубы из блоков устраивайте облегченный фундамент, так как масса будущей конструкции позволяет располагать ее на менее массивной плите, чем при устройстве кирпичного или бетонного дымохода. Для этого можно просто залить плиту толщиной 20-25 см, которая будет иметь размеры, большие, чем основание дымохода, примерно в два раза. Нужно обеспечить выступ плиты с каждой стороны основания не менее чем на 15 см. Для 10-метровых и более дымоходов фундаменты заглубляются на 50 и более см, но плиту уже лить не нужно.
2. Чтобы обеспечить достаточную тягу в дымоходе, сразу располагают трубы, желательно, металлические, если вы планируете запитывать систему отопления верхних этажей от дымоотвода. Также можно использовать керамические трубы, но они не обеспечат теплоотдачи, поэтому топиться от дымохода ваш второй этаж не будет. В верхней части трубы необходимо утеплить, чтобы воспрепятствовать образованию конденсата. При монтаже конструкции используйте небольшие отрезки труб, чтобы было удобно работать. Дымовая труба собирается вместе с дымоходом, опережая его максимум на метр. Трубы желательно подготовить заранее, нарезав их УШМ или другими способами.
3. Блоки укладывайте на цементные растворы или на специальный клей, который предназначен для длительной эксплуатации при высоких температурах (около 1000 градусов). В инструкции к таким клеям все должно быть подробно расписано, можно ли их применять для кладки печей и дымоходов. Кладка выполняется так же, как и в случае со стандартным кирпичом: перевязка по углам, разбежка вертикальных швов и так далее. Во время работы применяйте отвес и строительный уровень для выравнивания элементов по горизонтали. Если все-таки решите использовать не клей, а цементно-песчаный раствор, то он должен соответствовать маркам не ниже М50 – М75
4. Внутренние трубы собирайте по технологии, разработанной производителем. Если это сэндвич-дымоход, обязательно следите за тем, чтобы обе трубы были соединены качественно, и наружная, и внутренняя. К блокам трубы прикрепляются при помощи специальных закладных кронштейнов, их укладывают в швы, а не монтируют уже после установки очередного блока. Применять анкера не рекомендуется (да и неудобно, так как приходится сверлить блоки изнутри).
5. Для качественной теплоизоляции труб внутри дымохода (см. Утепление дымохода) лучше всего использовать минераловатные утеплители, в частности, базальтовые. Они жаростойкие, удобно монтируются и обеспечивают низкий уровень теплопроводности.
6. Вся фурнитура, которая потребуется в процессе монтажа дымоходных блоков, должна крепиться в тело блока врезкой. Для этого используйте ручной механизированный инструмент. Также можно некоторые элементы закреплять на раствор на штырях.

   Установка труб

По самостоятельному производству

За границей блоки уже давно производятся промышленным способом. Удобно, что элементы имеют разные габариты: можно выполнить любые конструкции на собственное усмотрение. Но не все так радужно.

Например, в Чехословакии в качестве сырья для их производства применяется обожженная глина – уже при изготовлении в таких изделиях образуется много трещин. В Швейцарии и Германии некоторые компании производят железобетонные армированные блоки для дымоходов – они очень тяжелы и неудобны в монтаже. В США обожженная глина присутствует во внутренней части блоков, она также не всегда отлично выдерживает высокие температуры.

Обратите внимание. Своими силами такие конструктивные элементы приготовить можно. Важно следовать технологии и соблюдать некоторые правила.
В качестве сырья лучше берите легкие шлакобетоны, металлургические или топливные. Они дешевые и доступные, но обладают хорошими техническими характеристиками.

Всего блоков потребуется не так уж и много: например, на 10-метровый дымоход их нужно всего 32, для двойного такого — естественно, 64. Хозяйственный способ приготовления данных элементов быстро окупается, вы это заметите сразу же. Для фундамента под такие блоки можно применять бетоны на основе гравийно-песчаной смеси.

«Домашнее» производство блоков

Шлакобетон, по сравнению с привычной глиной, легче, имеет лучшие теплоизоляционные свойства, а также обеспечит конструкции монолитность и огнестойкость. Выбирайте шлаки, которые хорошо отлежались, в которых не имеется посторонних примесей и непрогоревших частиц каменного угля.

Изнутри готовые части дымоходов параллельно кладке выкладываются гладкими огнестойкими материалами, например, вкладышами из асбестоцементных листов.

Как вам статья?

Алексей Петрович

Задать вопрос

Дымоход из керамзитобетонных блоков: виды, применение, монтаж

Классические керамические трубы несмотря на широкий спектр применения в строительстве, требуют к себе повышенного внимания, учитывая их достаточную хрупкость при внешних конструкционных сооружениях. Поэтому зачастую используют керамзитные блоки для дымохода. Они защищают основную трубу не только от механических повреждений, но также и от температурных перепадов, которые особенно часто возникают при зимнем периоде эксплуатации дымохода печи. Далее рассмотрим основные разновидности, а также из чего изготавливаются подобные конструкции и насколько безопасны они и эффективны с точки зрения длительной эксплуатации дымоходов.

Виды блоков для дымоходов

Основной материал, который применяется для изготовления подобных конструкций, как, наверное, знаете – это глина и бетон. Несмотря на схожие между собой характеристики и свойства, есть у них и ряд отличительных особенностей. Итак, типы:

• Так называемые – одноходовые, то есть состоят из каркаса, и одной прорези для трубы. Как правило, между такого рода блоками, всегда укладывать нужно теплоизоляционный материал.
• Двух ходовые, они разделены своеобразной перегородкой. Основная сфера применения подобных систем, в тех случаях, когда нужно подавать свежий воздух в камеру. То есть, по одной трубе газы уходят, а вторая служит, как поставщик воздуха в камеру.
• Вентиляционные блоки. Они образовывают либо один, либо несколько каналов.

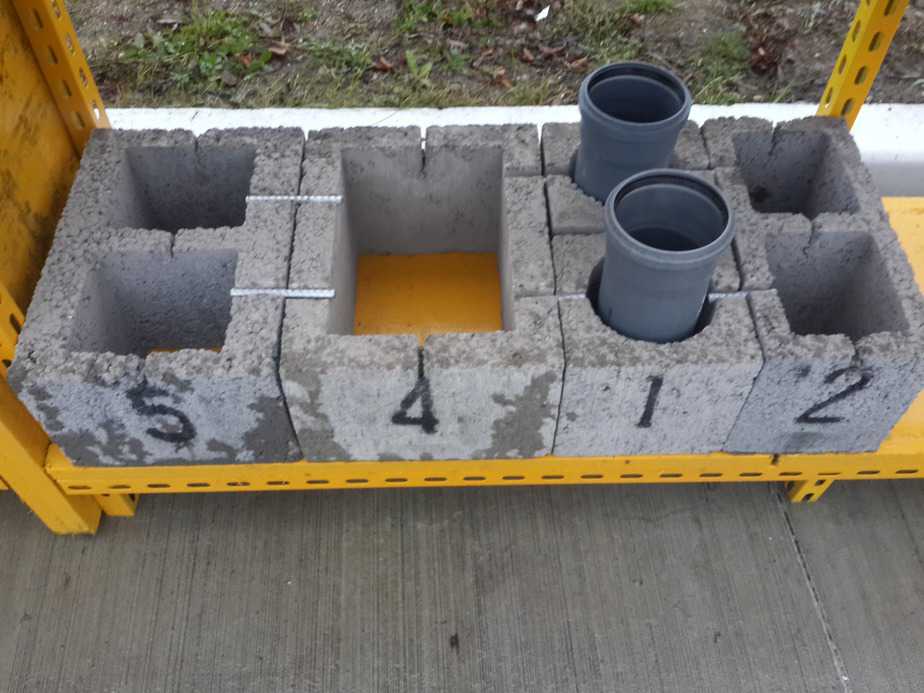

Керамоблоки могут иметь различное число каналов

Использовать конкретный тип блока, нужно в зависимости от характеристик самой трубы и отталкиваться от правил эксплуатации дымохода.

Из чего и как изготавливаются дымоходные блоки?

На сегодня, у производителей принято брать за основу только три основных метода производства. При этом каждый отличается ввиду некоторых технологических аспектов и особенностей. Кроме того, разделение происходит и по исходным характеристикам. Итак, дымоходные блоки, методы изготовления:

• При изготовлении используют только, так называемые, легкие марки бетона, при которых, процесс формировки происходит таким образом. Использую автоклав. После того, как форма залита, берется за работу «вибрационка», чтобы максимально уплотнить смесь, и ликвидировать пустоты. По свойствам они предназначены не только для частных хозяйств, но и могут применяться в промышленности, имея при этом достаточно длительный срок службы.
• Второй тип представляет собой обжигание глины. Используется глина из шамотных отложений. Они предназначены только для бытовых нужд в частном хозяйстве. При покупке обращайте внимание на образованные трещины, в таком случае, от блоков лучше отказаться. Керамика способствует достаточной влажности, при этом происходит естественный процесс продуцирования и поддержания баланса дымохода.
• Третий способ более частного рода, так называемые блоки, своими руками. Такие методы позволяют значительно сократить стоимость, при этом при правильном подходе и соблюдении технологии, можно создать конструктивные элементы, ни чем не отличающиеся от производственных.

Производство керамоблоков в домашних условиях

Область применения керамоблоков

Дымоход, канал из керамзитобетонных блоков зачастую применяется в частном строительстве, но можно также встретить немало примеров использования таких конструктивных форм, также в промышленности. Вентиляционные каналы для дымоходов обладают таким перечнем преимуществ:

• Сравнительно малый вес.
• Отличные теплоизоляционные свойства.
• Великолепная прочность, при бетоне от М100.
• Наличие с внешних сторон, специальных небольших пор, которые позволяют улучшить крепление отделочных средств.

Монтаж дымоходных блоков

Керамзитобетонные блоки требуют достаточно тщательной и кропотливой работы при возведении. Нужно в строгости соблюдать все правила, а также нормы положенные при монтаже. Проводя установку, учитывайте важные моменты при работе, далее о них буде подробней – это, как система кладки, а также возможность использования фундамента.

Фундамент под дымоход, нужен ли он?

Даже несмотря на тот фактор, что вес конструктивных элементов довольно небольшой, в любом случае понадобиться фундамент. Для этого нужно использовать бетонный раствор, в который в обязательном порядке добавляется щебень, только мелкой фракции. Кроме того, для повышения прочности, нужно использовать «армировку». Итак, условия при работе:

• Диаметр арматуры не менее 10 мм.
• Смесь в пропорции 1/4/6, в порядке цемент, песок, щебень.
• «Подушка» должна соответствовать строго уровню.
• Основание должно «простояться» не менее двух недель.

Как правильно выложить керамические блоки?

Чтобы выполнить правильную установку блоков, вам понадобиться сначала, выбрать правильный раствор и соблюсти некоторые основы. Итак:

• Используйте смесь, которая устойчива к кислотам, также не забывайте о минимальном слое раствора, он не должен превышать 1 см. В случае большего размера, могут образовываться так называемые мостики холода.
• На «подушку» ставятся блоки, которые впоследствии полностью заполняются раствором.
• Сначала нужно уложить два три ряда и только потом вставлять трубу, попутно проводя теплоизоляцию и армирование.
• Если в конструкции предусмотрены профилактические люки, делаем в них прорези.
• Для общего укрепления конструкции, нужно по углам вставлять арматуру. Кстати, для этого там и предусмотрены специальные отверстия.
• Не забывайте, что труба вставляется только снизу вверх, и все швы промазываются герметиком, также с антикислотным составом для керамических конструкций.

Теплоизоляция между трубой и блоком

Теплоизоляция между трубой и блоком требуется обязательно, если проводится подключение дымохода к твердотопливному котлу. К утеплителю нужно прикладывать несколько основных требования:

• Толщина, в пределах 10-25 мм.
• Огнестойкие свойства.
• Влагоустойчивы.
• Высокая плотность.

Теплоизоляция между трубой и блоком

Для этих целей наиболее подходит минеральная вата. Крепление выполняется при помощи пластиковых хомутов. Кроме того, не забывайте, что должно оставаться свободное место для проветривания.

Отделка поверхности керамзитовых блоков

Безусловно, поверхности керамзитовых блоков требуется обработать от внешнего воздействия. Больше всего для этих целей подходят плитка и штукатурка.

1. Штукатурку нужно использовать только того формата, которая имеет устойчивые характеристики к осадкам и перепадам температуры.
2. К плитке требования такого же рода, должна быть огнестойкой и морозостойкой. Укладку следует выполнять на специальный клей.

The Fagenstrom Co – Бетонный блок – Great Falls, MT

• Все
• 8 дюймов
• 6 дюймов
• 4 дюйма
• 10 дюймов
• 12-дюймовый
• Другой блок

• 8-дюймовая серая разъемная поверхность

  8 x 8 x 16 — 38 фунтов — 5,25 долл. США

• 8-дюймовая коричневая разъемная поверхность

  8 x 8 x 16 — 38 фунтов — 5,75 долл. США

• 8-дюймовый бетон, обычный

  8 x 8 x 16 — 39 фунтов — 4,15 долл. США

• 8-дюймовый бетонный четырехгранник

  8 x 8 x 16 — 39 фунтов — 4,15 долл. США

• 8-дюймовый бетонный полублок

  8 x 8 x 8 — 24,5 фунта — 3,05 доллара США

• 8-дюймовая бетонная связующая балка

  8 x 8 x 16 — 43 фунта — 4,30 долл. США

• 8-дюймовый облегченный, обычный

  8 x 8 x 16 — 30,5 фунтов — 4,05 долл. США

• 8-дюймовый облегченный квадратный конец

  8 x 8 x 16 — 30,5 фунтов — 4,05 долл. США

• 8-дюймовый легкий полублок

  8 x 8 x 8 — 20 фунтов — 2,90 долл. США

• 8-дюймовая облегченная соединительная балка

  8 x 8 x 16 — 34 фунта — 4,10 долл. США

• 8-дюймовая закрытая нижняя соединительная балка

  8 x 8 x 16 — 41,5 фунта — 4,20 долл. США

• 8-дюймовая высокая перемычка

  8 x 8 x 16 — 30 фунтов — 4,20 долл. США

• Половинная высота 8 дюймов

  8 x 4 x 16 — 19 фунтов — 3,05 долл. США

• 8-дюймовая половинная высота

  8 x 4 x 8 — 7,5 фунтов — 2,45 долл. США

• 6-дюймовая перегородка

  6 х 8 х 16 — 27 фунтов — 3,30 доллара США

• 6-дюймовый квадратный конец

  6 x 8 x 16 — 27 фунтов — 3,30 долл. США

• 6-дюймовая половинная перегородка

  6 x 8 x 8 — 15 фунтов — 2,35 долл. США

• 6-дюймовая соединительная балка

  6 x 8 x 16 — 26 фунтов — 3,40 долл. США

• 6-дюймовый угловой угол

  6 x 8 x 8 x 16 — 32 фунта — 4,40 долл. США

• 6 дюймов половинной высоты

  6 x 4 x 16 — 13 фунтов — 2,45 долл. США

• 4-дюймовая перегородка

  4 x 8 x 16 — 21 фунт — 2,60 долл. США

• 4 дюйма сплошной

  4 x 8 x 16 — 33 фунта — 3,80 доллара США

• 4-дюймовая половинная перегородка

  4 x 8 x 8 — 10 фунтов — 2,05 долл. США

• 4-дюймовый угловой угол

  4 x 8 x 8 x 16 — 31,5 фунта — 4,25 долл. США

• 4 дюйма половинной высоты

  4 x 4 x 16 — 11,5 фунтов — 1,95 долл. США

• 12-дюймовый обычный

  12 x 8 x 16 — 46 фунтов — 6,15 долл. США

• 12-дюймовый квадратный конец

  12 x 8 x 16 — 53 фунта — 6,15 долл. США

• 12-дюймовая соединительная балка

  12 x 8 x 16 — 47 фунтов — 6,25 долл. США

• 12-дюймовый полублок

  12 x 8 x 8 — 27,5 фунтов — 3,60 доллара США

• 12 дюймов половинной высоты

  12 x 4 x 16 — 24 фунта — 4,60 долл. США

• 10-дюймовый полублок

  10 x 8 x 8 — 24 фунта — 3,30 долл. США

• Экранный блок

  4 x 12 x 12 — 26 фунтов — 3,85 долл. США



• Блок цветного экрана

  4 x 12 x 12 — 26 фунтов — 3,85 долл. США

• Декоративный блок

  8 x 8 x 16 — 34,5 фунта — 3,70 долл. США

• Блок дымохода 17 дюймов

  17 x 8 x 17 — 72,5 фунта — 12,55 долл. США

• Блок дымохода 22 дюйма

  17 x 8 x 22 — 85 фунтов — $12,55

• Вкладыш дымохода 8 x 8

  8 х 8 х 12 — $16,00

• Вкладыш дымохода 8 x 12

  8 х 12 х 12 — 22,75 долл. США

• Вкладыш дымохода 12 x 12

  12 х 12 х 12 — 30,55 долл. США

• 12 x 16 Дымоход

  12 х 16 х 12 — 65,00 $

• Вкладыш дымохода 16 x 16

  16 х 16 х 12 — 82,00 $

• Вкладыш дымохода 16 x 20

  16 х 20 х 12 — 120,00 долларов США

• Вкладыш дымохода 20 x 20

  20 х 20 х 12 — 140,00 долларов США

• 12-дюймовая пилястра

  12 х 8 х 12 — 5,55 долл. США

• 16-дюймовая пилястра

  16 х 8 х 16 — 9,30 долл. США

• Почтовый блок

  8 х 12 х 12 — 8,20 долл. США

• Дек Блок

  8 х 12 х 12 — 8,70 долл. США

• Причал

  8 х 12 х 12 — 7,85 долл. США
