Буронабивные сваи технология в ручную: Буронабивные сваи своими руками: технология устройства

Содержание

Буронабивные сваи. Технология буронабивных свай. Устройство буронабивных свай. — «ТИСЭ»

Буронабивные сваи – это метод, основанный на бурении скважины и следующей за бурением заливке качественным бетоном. Процесс эффективного бетонирования происходит с использованием надежной выполненной из металла арматуры. Подобные конструкции возводятся по большей части в сфере загородного строительства. в прямой зависимости от типа грунта может устанавливаться или не устанавливаться прочная опалубка. Это устойчивые грунты, при работе отсутствует риск осыпания стенок.  Понятие «набивные сваи» объединяет очень большое число различных конструкций свай и методов их изготовления. Но для всех видов набивных свай принципиально общей является основная технологическая схема: в грунте тем или иным методом устраивают скважину, которую затем заполняют бетоном. Если до заполнения скважины бетоном в нее опускают стальной арматурный каркас, то получается железобетонная набивная свая. Буронабивные сваи сегодня активно вытесняют привычные фундаментные опоры. Спектр использования этих свай очень большой, их также можно применять при возведении многоэтажных домов промышленным способом, не только при строительстве частных домов, бань и т.п. При помощи такого фундамента реализуется возведение щитовых и каркасных домов, деревянных коттеджей, бань, беседок и так далее. Этот вид основания является альтернативой глубоко заглубленного, ленточного фундамента, при этом он может без особых проблем испытать те же нагрузки. Применение буронабивных свай в фундаменте каркасного дома уменьшит стоимость работ, как минимум в 2 раза, по сравнению с возведением ленточного фундамента. Буронабивные сваи — это актуальный тип фундаментной опоры, выполненный в виде монолитных цилиндрических конструкций с арматурным каркасом жесткости. Буронабивные сваи – это вариант создания основания конструкции. Чаще всего их применяют для поддержания высоких зданий, которые имеют строго вертикальную нагрузку. Достоинство буронабивных свай заключается в том, что их можно заливать бетоном прямо на стройплощадке, когда другие виды требуют только заводской сборки. Идеальное основание для свай данного вида являются плотные пески и грунт с обломочными горными породами некрупных фракций. Обычно они используется для таких фундаментов высоких зданий или индустриальных сооружений, которые должны будут выдерживать тысячи тонн веса, и наиболее часто в местах с нестабильным или осложнённым разными причинами грунтом. Применение такого рода фундамента имеет множество положительных моментов. Так, можно сказать, что строительство оснований, где используются буронабивные сваи – технология, которая давно зарекомендовала себя с положительной стороны. По конструктивному смыслу, размещению в плане и работе, в грунте между бетонными сваями и грунтовыми имеется принципиальное различие. Бетонные или железобетонные сваи собой представляют жесткие стержни, составляющие базовую часть свайного фундамента. От таких свай нагрузка от сооружения передается грунту. Понятие же «грунтовая свая» является условным. Назначение последней состоит только в уплотнении грунта, залегающего ниже подошвы фундамента. По окончании работ по уплотнению грунта грунтовыми сваями они фактически перестают существовать и вместе с уплотненным грунтом образуют более или менее однородное искусственное основание. Чем больше материал грунтовых свай по своим свойствам и составу приближается к свойствам и составу уплотняемого грунта, тем однороднее будет искусственное основание. При частном строительстве используют для бурения скважин ручные буры или мотобуры. Все работы выполняются вручную. Необходимо обратить особое внимание на свойства грунта, если Вы будете бурить отверстие под сваю в легко осыпающемся грунте, то Вам необходимо устанавливать опалубку для бетона.  В пробуренное отверстие устанавливается арматурный каркас и только затем заливается бетон. Буронабивные сваи при строительстве частного дома закладывают на глубину промерзания грунта и создают гидроизоляционное покрытие из рубероида или целлофана, а в промышленном строительстве используют гидротехнические устройства отвода грунтовых вод. На слабых грунтах (торф, болотистая местность), а также в городах для возведения фундаментов применяются бивные сваи. Их использование обусловлено спецификой грунта: возведение других фундаментов или невозможно технически, или экономически нецелесообразно. Только в зависимости от грунтовых условий буронабивные сваи устраивают одним из способов: без крепления стенок скважин (сухой способ), с применением глинистого раствора для предотвращения обрушения стенок скважины, с креплением скважин обсадными трубами.

При частном строительстве при применении буронабивных свай в значительной степени повышается экономия средств при закладке фундамента, так как его не надо копать и заливать на всю глубину промерзания грунта. При верном расчете буронабивных свай фундамент нисколько не теряет свою несущую способность, к тому же можно повысить несущую нагрузку использованием более толстых прутков арматуры и уменьшения расстояния между сваями.

Буросекущие сваи -конструкции, технология монтажа повторяет буронабивные свайные элементы. Отличие в том, что буросекущие элементы монтируются с шагом «в ноль», то есть представляют собой сплошную стену конструкционных тел, она служит для обустройства полноценной подпорки грунта. Применяются обычно для строительства подземных парковок, тоннелей, переходов.

Бурокасательные сваи- такого рода фундамент применяется в случае вертикальной и горизонтальной нагрузки на элементы от ближайших строений, грунтовых вод. Обычно этот способ используется при строительстве на ограниченном пространстве, а также для ограждения очень глубоких котлованов, для прорезки насыпей в грунтах, имеющих твердые крупнофракционные включения. Достоинством такой технологии являются такие показатели: Возможность проведения работ в условиях плотной застройки; Нет необходимости в обустройстве дополнительного водоотведения, водоотлива; Изготавливать бурокасательные сваи нетрудно как по трудозатратам, так и по времени.

Перед монтажом подобных свай строительная площадка предварительно размечается посредством колышков и натягивается жилка для отметки места расположения свай. Далее отмечается место бурения скважины, используя отвес, опускаемый с жилки на грунт. В точку вбивают колышек. Потом жилки убирают, чтобы получился участок с точными местами разметок под бурение шурфов. Есть и менее трудоемкий способ, если взять штыковую лопату с краем ширины 10 см, удлинить ручку так, чтобы она доставала до дна шахты. Так получается неплохой инструмент для обрезания грунта со стенок скважины до получения необходимого диаметра. Для увеличения несущей способности фундамента нужна арматура. Армирование буронабивных свай используется для обустройства фундамента в грунтах, где есть риск нестабильности, подвижек – такие армокаркасы увеличивают стойкость свай на разрыв. А вот сделать армирование нетрудно: надо взять нужное количество арматурных прутов диаметра 10-12 мм, зафиксировать прутки в каркас с помощью вязальной проволоки или сварки. Остается погрузить на дно скважины обсадную трубу, залить смесь на 1/3, поднять трубу, уплотнить бетон, снова залить смесь на треть, не забывая армирование, утрамбовать, залить слой бетона и выполнить оголовок. Однако, стоит помнить, что каркасы буронабивных свай из прутков погружаются с таким расчетом, чтобы наружу выходили прутья для связки с ростверком.

Наиболее популярными методами устройства буронабивных свай являются:

Система свай методом бурения в обсадной инвентарной трубе.

Система свай методом непрерывно вращающегося шнека.

Способ ударно-канатного бурения.

Ход работы происходит в три этапа. Сваи буронабивные вбиваются в почву при помощи специальных буронабивных машин. Буронабивные машины обычно могут бурить землю вплоть до 50 метров (это 1 этап), затем при смене насадки вбивать сваю (это 2 этап). Ещё одно достоинство в использовании данного вида свай: во время их установки практически не возникает вибрации и шума, что удачно сказывается на устойчивости грунта. Способ бурения непосредственно зависит от состояния слоёв почвы. Если место, где возводится здание, имеет под собой неустойчивую почву, такую как песок, ил, грунтовые воды, гравий и т.п., то буронабивные сваи в обязательном порядке подлежат укреплению железобетоном, стальным каркасом или другими конструкциями. После того как свая будет установлена на место, поверх неё заливается цемент (это 3 этап), что ещё больше укрепляет весь фундамент.

При строительстве многоэтажных домов для изготовления буронабивного фундамента применяется специальная техника, с помощью которой проводится бурение отверстия под сваю в земле. После чего в него вставляется сваренный каркас из арматурного прутка диаметром 12 мм. Немаловажную роль в работе с буронабивными сваями имеет диаметр используемого арматурного прутка, который несет на себе основную нагрузку.

Далее сваю заливают цементным раствором и ждут, пока он высохнет. Такая технология является безопасной для окружающих домов в случае ведения уплотнительной застройки, так как не сопряжена с работами, которые приводят к активной вибрации почвы и разрушению неплотных слоев. При необходимости в ходе бурения без обсадных труб может использоваться бентонитовый раствор, который подается в разрабатываемую скважину, вымывает из нее грунтовые массы и оседает на стенках полости, формируя корку, препятствующую осыпаниям почвы. Технология создания буронабивных свай с извлекаемой оболочкой выполняется при работе на проблемных, насыщенных влагой грунтах. Обсадная труба, в таком случае, предотвращает обрушение стенок скважины и изолирует полость от грунтовых вод. Демонтаж обсадки надо производить после заполнения скважины бетоном. Создание свай с постоянной оболочкой используется при работе в глинистых грунтах, песках и супесях с высоким уровнем грунтовых вод, которые могут разрушить тело сваи на стадии отвердевания бетонного раствора.

Главное преимущество набивных свай заключается в незначительных абсолютных и относительных осадках сооружений. Применением набивных свай значительно уменьшается количество типоразмеров сборных элементов. Кроме того, создание узла «свая — колонна», затрудненное при устройстве фундаментов на забивных сваях, легко реализуется в любых вариантах набивных свай. Данный вид работ по фундаменту можно применять в плотной городской застройке, а также в промышленном строительстве.

Как сделать буронабивные сваи с ростверком и фундаментом своими руками: Монтаж и Технология +Видео

Буронабивной фундамент – один из вариантов фундамента, который отлично подходит на сложной местности с резкими перепадами высоты и сложным грунтом, при наличии в населенном пункте плотной застройки, в местах с опасностью повреждения соседних зданий и коммуникаций.

[contents]

Содержание:

Плюсы буронабивного фундамента

  • Когда традиционный ленточный фундамент установить не имеется возможности – его с легкостью может заменить буронабивной фундамент, обладающий при правильной установке достаточными несущими свойствами.
  • Кроме уже перечисленных выше, важным преимуществом буронабивного фундамента является то, что технология его возведения позволяет работать в любое время года, малая шумопроизводительность, легкость монтажа.
  • Сама технология возведения буронабивного фундамента избавляет вас от необходимости закупать и завозить на участок застройки сваи и другие элементы конструкции.

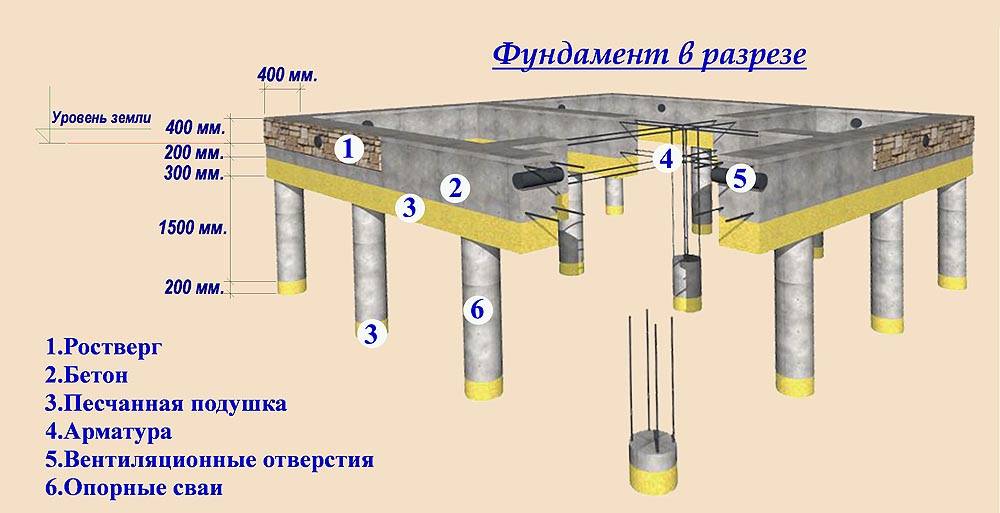

Особенности конструкции для дома с ростверком

Возведение такого типа фундамента, как буронабивной фундамент, представляет из себя бурение в почве столбовых ям, в которые погружается металлический каркас, а замет все это заливается бетонной смесью или раствором цемента с песком.

Буронабивной фундамент монтируется непосредственно на участке застройки. Приступая к расчету фундамента необходимо принять во внимание характер грунта (уровень его промерзания) и вес будущей конструкции. Как правило, ширина будущего фундамента должна быть на 30-40 см больше предполагаемой ширины внешних и несущих стен дома.

Этапы установки буронабивного фундамента

1 Этап. Рассчет фундамента под сваи

  1. Первым делом стоит рассчитать участок застройки. Не волнуйтесь, для каркасного дома, не нужен мощный нулевой уровень. В каркасных домах стены легкие, но если вы строите массивный дом, то сваи придется делать толще на 30-40 мм, чтобы нагрузка на фундамент была соразмерна. Таблица рассчета поможет вам.

2 Этап. Размечаем участок

Выбрать расположения свай можно по разному, обычно это делают под основными несущими стенами дома, но также вы можете расположить буронабивные сваи в шахматном порядке.

3 Этап. Бурим скважины под фундамент дома

Разметить участок застройки, выкопать траншею, определить места расположения столбов и выровнять линию фундамента при помощи лески и уровня.

Производим бурение и изоляцию. Затем при помощи мотобура или специальной буровой машины в отмеченных местах бурятся скважины заданного диаметра.

4 Этап. Изготовление деревянной опалубки

Опалубка необходима, где есть возможность осыпания грунтов, для свай опалубкой может сыграть роль завернутый в тубу руберойд. Для ленточного фундамента мы производим деревянную опалубку.

5 Этап. Прочность свай

Чтобы сваи служили долго, выбирайте сваи более качественные, буронабивные сваи можно ставить на рассточнии пару метров друг от друга, зависит от вашего дома. Если ваши сваи будут в диаметре 50 см, до каждая свая выдерживает до 5 тонн, что дает вам возможность строить хоть из кирпича, надежность высокая.

6 Этап. Песчаная подушка

На дне скважины устраивается подушка из песка или щебня, которая вручную утрамбовывается. После этого в яму заливается приготовленная строительная быстротвердеющая цементная смесь (бетон), иногда ее сочетают с камнями. Обязательным условием является подача бетонного состава при определенном уровне вибрации и небольшими порциями. Это исключит образование воздушных пустот и обеспечит фундаменту прочность и долговечность.

7 Этап. Вязка арматуры

Лучше использовать арматуры диаметром 10-12 мм. Они обеспечат достаточную прочность конструкции.

На следующем этапе вяжем арматурный каркас, нижний край которого должен остаться погруженным в бетонную смесь и не соприкасаться с дном ямы. В противном случае металл будет подвержен коррозии, и буронабивной фундамент потеряет свою прочность.

8 Этап. Гидроизолируем скважины

Для обеспечения прочности будущего буронабивного фундамента проводится гидроизоляция скважины при помощи слоя или двух рубероида. На почвах с повышенной влажностью для защиты используются обсадные трубы.

9 Этап. Заливка фундамента бетоном

Арматура устанавливается в опалубку в виде сетки, однако, не соприкасаясь с ней. Для этого арматурный каркас связывают с каркасом свай. Затем происходит заливка опалубки раствором, после его затвердевания буронабивной фундамент считается готовым.

Рейтинг

( 4 оценки, среднее 1.25 из 5 )


0

15 527.


Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Применение свай — буронабивные сваи, монолитные сваи, забивка свай, CFA

Каждый строительный проект имеет свои отличительные особенности, и в зависимости от типа грунта существуют существенные различия в том, как следует ухаживать за сваями. Благодаря обширному опыту и знаниям Junttan в самых разных областях применения свай вы всегда можете рассчитывать на получение наилучшего возможного решения для любой ситуации.

Забивка свай

В технологии забивки свай предварительно изготовленная, нарезанная по размеру свая (сборный железобетон, сталь или дерево) поднимается и устанавливается в землю путем удара по верхнему концу гидравлическим молотом. Углубляясь в землю, нижний конец сваи вытесняет грунт вокруг себя.

Технология забивки свай известна своей экологичностью. Благодаря минимальным скрытым эффектам в цепочке обработки сваи экологический след остается максимально легким. Быстрый процесс вождения без удаления почвы и минимальной потребности во вспомогательном оборудовании дополнительно обеспечивают как экономическую эффективность, так и устойчивость.

Забивка свай / Забивная свая с соединением

Для оптимизации общего процесса забивки свай используются свайные соединения для уменьшения длины отдельной секции сваи. Соединения могут быть как механическими, так и сварными. Сваебойные установки Junttan известны своей высокой точностью при работе со сваями, что делает использование свайных соединений исключительно эффективным — даже при наклонных сваях. Junttan также поставляет на свои буровые установки специальные гидравлические приспособления для простого соединения механических соединений.

Забивка свай / Предварительно забуренная свая

Сваебойные установки Junttan могут быть оснащены дополнительным боковым шнеком для предварительного забуривания. Предварительное бурение используется для ускорения процесса забивки свай при наличии очень твердого или плотного слоя грунта, покрывающего площадку фундамента. Использование предварительного бурения не только защищает сваю от чрезмерного забивания, но и эффективно минимизирует шум и вибрацию.

Забивка свай / Сборные забивные сваи

Сборные сваи из бетона, стали или дерева изготавливаются по заданной длине на специализированных свайных заводах. Свойства и размеры свай оптимизированы для удовлетворения требований каждого режима движения.

Забивная монолитная

Труба, оснащенная экстракционной муфтой и съемным наконечником, устанавливается в грунт с помощью гидромолота. По достижении заданной глубины устанавливается необходимое армирование. Затем в трубу укладывается свежий бетон, который затем извлекается с помощью специального экстракционного устройства. Бетон сжимается за счет постукивания молотка.

Высококачественные буровые установки Junttan для монолитного монтажа способны обеспечить выдающуюся стабильность. Поскольку сила извлечения должна быть существенной, требуется надежная система управления нагрузкой. Поскольку компания Junttan уделяет пристальное внимание производительности и надежности буровых установок, а также безопасности на рабочем месте, эти функции были полностью учтены.

CFA (непрерывный шнековый шнек)

В технологии CFA почва непрерывно перемещается от кончика шнека вверх скребками. Скважина стабилизируется шнеком, заполненным грунтом. Использование удлинителя Келли увеличивает глубину бурения с 6 до 8 метров. Затем бетон закачивается бетононасосом через полый шток после достижения конечной глубины, при этом шнек вытягивается. При подтягивании скребки очищаются шнекоочистителем.

Буронабивная свая

В технологии буронабивной сваи рабочая труба помещается в грунт путем ее вращения. Войдя в землю, труба убирает почву со своего пути. Когда кончик сваи достигает заданной глубины, в трубу устанавливается необходимая арматура. Затем в трубу укладывается свежий бетон. При этом трубку постепенно извлекают. Бетон добавляется в котлован так, чтобы он оставался заполненным. Арматура также может быть вдавлена ​​в свежеуложенный бетон с помощью гидравлического или электрического вибратора.

Буронабивная свая большого диаметра

При бурении по методу Келли отправной точкой является установка защитного стартового кожуха (обычно длина 6 м) или секционного бурового кожуха с приводом вращения буровой установки.

После одного цикла процесса бурения и заполнения буровой инструмент, прикрепленный к наконечнику штанги Келли, извлекается из скважины вместе со штангой Келли и возвращается в скважину после опорожнения. Циклы сверления продолжаются до тех пор, пока не будет достигнута окончательная глубина. Стенка ствола скважины стабилизируется либо обсадной трубой, либо стабилизирующей жидкостью. Армокаркас устанавливается в обсаженную скважину сервисным краном или вспомогательной лебедкой буровой установки. Затем бетон укладывается методом Треми. Затем обсадная колонна извлекается вращательным приводом одновременно с процессом бетонирования.

Свая | Fine

Эта программа используется для анализа вертикальной несущей способности
одинарной сваи, нагруженной как на растяжение, так и на сжатие, осадку сваи, а также горизонтальную несущую способность одиночной сваи.

Подписка

Вечный

800 €
Местная лицензия

120 €

Ежегодное обслуживание

  • Пакеты со скидкой:

320 €
Ежегодно

Преимущества подписки

  • Пакеты со скидкой:

Основные характеристики

  • Анализ вертикальной несущей способности
    • Метод Томлинсона
    • НАВФАК ДМ 7. 2
    • Метод эффективных напряжений
    • ДНС 73 1002
    • CTE-DB SE-C
  • Расчетный анализ
    • Линейная кривая стабилизации нагрузки (Поулос)
    • Нелинейная кривая стабилизации нагрузки (Масопуст)
  • EN 1997 – возможность выбора частичных коэффициентов на основе национальных приложений
  • EN 1997 – возможность выбора всех подходов к проектированию с учетом проектных ситуаций
  • EN 1997 – учет влияния свайной технологии
  • Расчет осадочной кривой методом конечных элементов (пружинный метод) с учетом деформационных характеристик грунта
  • Учет влияния технологии свай (буронабивные, забивные, CFA)
  • Различные формы сечения сваи (прямоугольник, двутавр, крест, труба)
  • Возможность изменения диаметра круглой сваи с глубиной
  • Определение модуля реакции грунта по длине сваи по Весику, Мэтлоку и Ризу, CSN или вводу пользователем (постоянное или линейное распределение)
  • Анализ горизонтальной несущей способности (метод Бромса, метод p-y)
  • Вывод результатов для загружений
  • Отрицательное трение кожи
  • Несущая способность поперечного сечения железобетона на сдвиг
  • Расчет железобетонных сечений по EN 1992-1 (EC 2), БС, ПН, ИС, АС, АКИ, ГБ, СНиП, ЧСН
  • Проверка поперечного сечения стальной сваи
  • Проверка поперечного сечения деревянной сваи

Дополнительные функции

Подписка

Вечный

800 €
Местная лицензия

120 €

Ежегодное обслуживание

  • Пакеты со скидкой:

320 €
Ежегодно

Преимущества подписки

  • Пакеты со скидкой:

Учебные материалы

  • Технические руководства

    Свайные фундаменты — Введение
    Свайные фундаменты — Введение Анализ вертикальной несущей способности одиночной сваи
    Расчет вертикальной несущей способности одинарной сваи Расчет осадки одиночной сваи
    Расчет осадки одиночной сваи Анализ горизонтальной несущей способности одиночной сваи
    Анализ горизонтальной несущей способности одиночной сваи

  • Видеоуроки

    Введение в CPT сваи
    GEO5 2022 и геотехнический BIM

  • Онлайн-контекстная справка
  • Руководство пользователя
  • Руководства по проверке

Образец выходного отчета «Свая»

Основные преимущества

  • Настраиваемая структура отчета
  • Персонализация заголовка отчета
  • Добавление и редактирование неограниченного количества изображений из анализа
  • Изображения автоматически обновляются для отображения результатов на основе текущих настроек

Новые функции в GEO5 2023

GEO5 экономит ваше время!

Интуитивный интерфейс Рабочий процесс сверху вниз

Программы

GEO5 имеют унифицированную среду и интуитивно понятный рабочий процесс сверху вниз.

От исследования к перспективному проектированию

GEO5 объединяет моделирование геологических данных с расширенными геотехническими задачами.

Аналитические методы и МКЭ

GEO5 позволяет сравнить два независимых решения.

Мобильное приложение для каротажа скважин

Соберите геологические данные в полевых условиях и отправьте их в программу Стратиграфия.

Поддержка BIM

GEO5 экспортирует данные в распространенные форматы BIM и передает их сторонним программам.

Многие стандарты и методы

GEO5 — универсальный инструмент для инженеров всего мира.

Комплексные результаты

Выходные отчеты

GEO5 можно легко редактировать или экспортировать в форматы PDF или MS Word.

Программы, связанные вместе

GEO5 позволяет передавать данные между отдельными программами.

Языки выходных отчетов

GEO5 генерирует выходные отчеты на разных языках, что полезно для зарубежных проектов.

Удобное для пользователя программное обеспечение GEO5 ускоряет время проектирования и обеспечивает надежные результаты во многих отношениях. С тех пор, как мы начали его использовать, у нас появилась возможность легко представить проекты с множеством различных геометрических форм и в соответствии с различными требуемыми стандартами.
Кроме того, очень приятно работать со службой технической поддержки программы, и мы можем получить быстрый ответ в случае возникновения каких-либо проблем.

Sefa Apaydın, компания Viacon

Несколько вещей делают GEO5 уникальным программным обеспечением. Во-первых, все модули просты в использовании, а распечатка очень аналитическая. Программное обеспечение также сопровождается обширными вспомогательными руководствами и дополнительной документацией. Мы настоятельно рекомендуем это!

Яннис Периклеус, инженер-строитель, A. J. Pericleous LLC

Благодаря интуитивно понятному пользовательскому интерфейсу для начала работы не требуется специальной подготовки.
