Чем брус отличается от профилированного бруса: Что такое профилированный брус? Описание материала

Все о профилированном брусе

Все хотят построить себе крепкий, надежный, экологически чистый дом, который бы долго прослужил. Издавна в домостроении использовалась древесина. И если когда-то строительство было затруднительным, ввиду того, что дерево проходило ручную обработку, то сегодня все намного проще.

Благодаря заводской обработке и камерной сушки, можно получить качественный материал в кратчайшие сроки и без особых усилий. Что это за материал, брус профилированный?

Он соответствует всем требованиям, долговечный, прочный и красивый. А в чем еще его преимущества? Какими характеристиками обладает материал и чем отличается от обычного бруса? Ответы на эти вопросы вы найдете в нашей статье.

ПРОФИЛЬНЫЙ БРУС И ЕГО ВИДЫ

Это природный материал, который изготовляют путем механизированной обработки на производстве. В отличие от оцилиндрованного бруса, профильный имеет идеальную квадратную форму и другие преимущества. Увидеть профилированный брус вы можете на фото ниже.

Если говорить о видах материала, то он зависит от следующих параметров:

1. Исходное сырье.
2. Вид геометрического профиля.
3. Размер бруса.
4. Степень и качество камерной сушки.
5. Технология и метод производства.

Для начала рассмотрим самые важные параметры – метод производства и просушка. Если учитывать технологию производства, то можно отметить две разновидности бруса:

• цельный брус, который изготовляют из бревна. Материал обстругивают с четырех сторон, чтобы сделать брус. Такие брусья в строительстве считают самыми дешевыми;
• клееный брус, получаемый посредством склеивания нескольких планок в один брус. Это новая технология, благодаря которой образуется сверхкрепкий, долговечный, эстетичный и надежный брус.

Ввиду своих характеристик и технологии изготовления, стоимость клееного бруса в несколько раз выше. Вот почему не каждый может позволить себе приобрести его для строительства.

Если говорить о степени просушки, то материалы можно разделить на такие виды:

1. Сухой брус.  Характеризуется процентом влажности. Если материал проходил процесс камерной сушки или обычной, то процент влажности в нем не должен быть больше 20%. Если это так, то брус называют сухим. За счет камерной сушки, готовый дом не будет давать большой усадки.
2. Брус естественной влажности. Он не проходил никаких обработок, а высыхал сам. Его процент влажности может достигать 50%.

Нужно учитывать, что влажность влияет на эксплуатационные качества материала, его срок службы, усадку и т. д. Поэтому за счет камерной сушки стоимость профильного бруса будет выше.

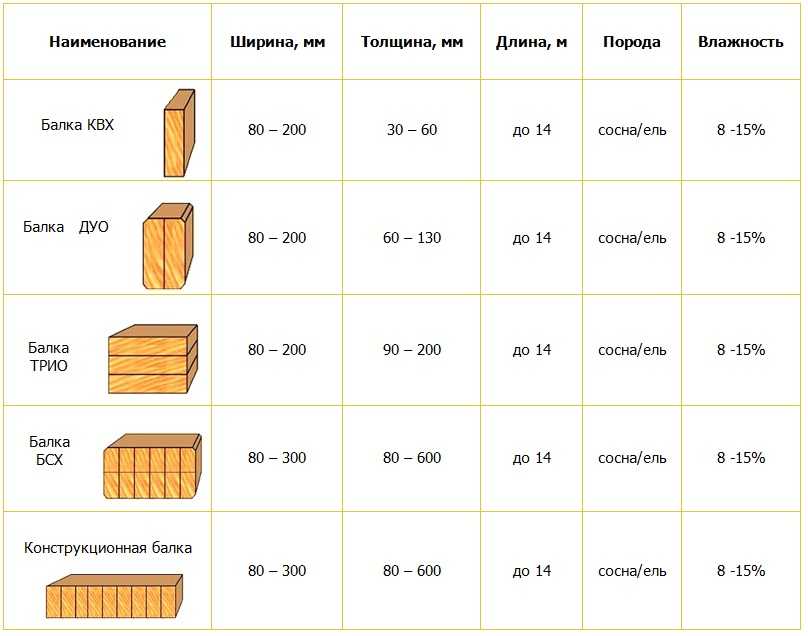

РАЗМЕРЫ ПРОФИЛЬНОГО БРУСА

Немаловажен и размер изделий. Он определяется еще на этапе изготовления. Когда вы попадете в строительный магазин, чтобы купить брус профильный, то вас спросят необходимое сечение. Что это значит? Этим термином называют толщину бруса. Ниже представлены самые популярные размеры:

1. 140×120 мм.
2. 140×140 мм.
3. 150×140 мм.
4. 190×120 мм.
5. 190×140 мм.
6. 200×145 мм.

Обратите внимание! Внешн

ий вид брусьев тоже может быть разным. Материал может состоять из одного или двух шипов, быть со скошенной фаской, со многими шипами или финским (широкий паз снизу и два шипа вверху, см. фото).

Но есть изделия и больше, вплоть до 320×320 мм. Что касается длины, то стандартно изделия производятся длиной в 6 м. Хотя на рынке присутствуют и удлиненные варианты на 12 м и даже на 18 м. Для работы размер нужно подбирать индивидуально, все зависит от климата, цели постройки и будущих характеристик. Например, для строительства небольшого домика или сельхозпостройки нужны бревна с небольшим сечением (100×100 мм или 150×150 мм). А для домика побольше нужно сечение 200×200 мм или больше.

Совет! Чем больше сечение бруса, тем лучше в доме будет сохраняться тепло. Это очень важно для тех, кто проживает в холодном регионе. Так можно снизить затраты на обогрев помещения.

ПОРОДЫ БРУСА И ИХ ХАРАКТЕРИСТИКИ

Брус профилированный сухой или естественный изготавливают только из хвойной породы дерева. Почему? Потому что именно у хвойных деревьев высокие эксплуатационные свойства, низкая теплопроводность, долговечность, материалы проще обрабатывать, заготавливать, а цена на них не такая высокая. В совокупности эти характеристики приводят нас к таким породам, как лиственница, ель и сосна. Каждая порода особенна по-своему.

1. Профилированный брус из лиственницы. Преимущество материала в том, что дерево будет обладать устойчивостью к влаге, влиянию солнечных лучей, колебаниям температур и долговечностью. Вот почему изделия из лиственницы так часто используют в строительстве. Если сравнивать ее с другими породами, то она на 30% тверже и имеет в составе больше смолы. А тем, кто живет в северной части страны, лучше выбирать именно ее, так как она не боится пониженных температур. Минус профилированного бруса из лиственницы – высокая стоимость ввиду сложности транспортировки и обработки.
2. Профилированный брус из ели. Тоже довольно неплохой вариант, который имеет свои особенности. Готовые постройки будут теплыми и не выделять много смолы. Запах в доме будет приятным и ненавязчивым. Стоимость изделий меньше, чем из лиственницы. Однако, так как смол в составе мало, нужно защитить брусья от гниения специальными средствами.
3. Профилированный брус из сосны. Он считается одним из самых популярных и широко используемых. Спрос на него не падал никогда. С деревом легко работать, поэтому цена на изделия невысокая. А за счет природных смолянистых веществ, дерево обладает антисептическими свойствами. Минус – верхний слой довольно рыхлый, поэтому может темнеть и менять цвет. Все устраняется специальными пропитками.

Если говорить о выборе, то он зависит от вас. Судя по отзывам, каждый материал имеет свои преимущества и недостатки. Все же, пользователи предпочитают брусья из ели или сосны.

СРАВНЕНИЕ СВОЙСТВ ОБЫЧНОГО БРУСА И ПРОФИЛИРОВАННОГО

Все познается в сравнении. Если вы встали перед выбором, из чего строить дом – из обычного бревна или профилированного, то мы поможем вам проанализировать их. Основное преимущество профилированного бруса – он проходит качественную обработку, после которой становится гладким и с определенной формой. А если уж брать во внимание клееный брус, то он и вовсе сделан так, что волокна располагаются в противоположенные стороны. Это делает его на 70% прочнее других изделий. Понятно, что вам нужно будет доплатить, зато вы получите качественные материалы, которые и выглядят приятно, и прослужат дольше.

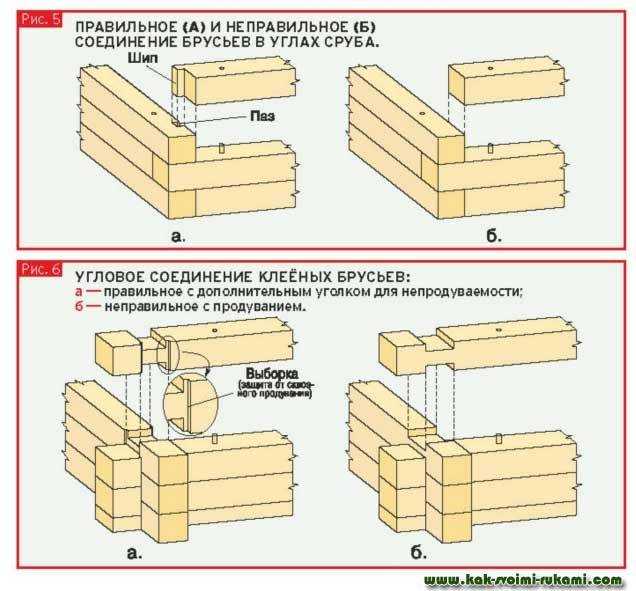

Хочется отметить и метод возведения домов. Он очень прост за счет замковых соединений, которые есть в изделиях. При кладке получается плотный стык венца к венцу. А в чем еще различия между материалами? Давайте сравним их по 4 основным параметрам, чтобы узнать разницу. Это поможет вам определиться с выбором.

ЭСТЕТИЧНОСТЬ

Начнем с обычного бруса. Его эстетическая сторона желает лучшего, так как во время изготовления он никак дополнительно не обрабатывается. Как результат, готовую постройку нужно будет дополнительно отделывать как внутри, так и снаружи (по желанию).

А вот с профилированным брусом все наоборот. В технологию производства входит обработка сырья, шлифовка, подгонка размеров и формы. На выходе материал получается идеальным. С ним ваш дом будет выглядеть привлекательно и обладать идеальной формой. Дополнительно выполнять отделку не нужно. Все и так смотрится благородно и красиво.

ЭКОЛОГИЧЕСКАЯ ЧИСТОТА

Обычные изделия экологически чистые. Однако, так как их не высушивают, то могут подвергаться негативному влиянию микроорганизмов, таких как грибок и плесень.

Профилированный материал экологически чистый, а за счет обработки дерева защитными составами и сушке, микроорганизмы ему не страшны.

ТЕПЛОИЗОЛЯЦИЯ

Технология возведения домов из обычного бруса усложнена тем, что материал не обладает четкой геометрической формой. Как результат, вам нужно подгонять изделия друг к другу, чтобы венцы плотно прижимались друг к другу. Да и тогда дом все ровно нуждается в утеплении.

Что касается второго варианта, то он обладает четкими размерами и замковой системой. Это позволяет надежно стыковать брусья друг с другом и создавать плотные стены, через которые не проходит холод. Не зря именно такие материалы используются в холодных регионах. Ведь именно Финляндию можно назвать родиной этого материала.

УСАДКА

Так как простой брус ничем не обрабатывается и не проходит должную сушку, то дает большую усадку. А это значит, что выполнять отделочные работы можно спустя примерно год после возведения. Со вторым видом такой большой усадки не наблюдается, так как изделия высушиваются на производстве.

Если сделать небольшой итог по нашему экскурсу, то логический вывод напрашивается сам собой. Понятно, что решение нужно принимать вам, все же, если вы можете позволить себе приобрести клееное или профилированное дерево, то лучше остановится на нем. В заключение, давайте рассмотрим достоинства этого замечательного материала.

ПОЛОЖИТЕЛЬНЫЕ СТОРОНЫ ИЗДЕЛИЙ

Пожалуй, именно этот список люди смотрят чаще всего, решая вопрос с выбором материала. За счет технологии производства, материал имеет замечательные свойства и преимущества. Давайте их рассмотрим:

1. За счет четких геометрических форм и автоматизированной обработке, возводить дом намного проще, быстрее и лучше. Качество возведения заметно выше.
2. Так как изделия имеют замковые соединения, то плотно прилегают друг к другу, создавая прочные и надежные стены, не продуваемые ветром.
3. Теплоизоляционные свойства материала тоже на высоком уровне. А вдобавок с предыдущим плюсом, создается очень теплый дом, готовый прослужить в самых суровых условиях.
4. Внешний вид изделий тоже не может радовать. Это позволит вам сэкономить на отделке дома, так как брус можно только покрасить, чтобы подчеркнуть его натуральную красоту.
5. Материал является очень прочным, долговечным и не дает усадки. Такие дома прослужат дольше, чем из обычного дерева.
6. Дерево не боится перепадов температуры и солнечных лучей.

Единственный минус, который является довольно весомым – это цена на материал. Гораздо дешевле купить простой брус, поэтому многие не обращают внимания на этот вид изделий. Все же, его характеристики значительно выше, поэтому вы знаете, за что переплачиваете.

ОТЗЫВЫ ПОКУПАТЕЛЕЙ

Можно много говорить о том, какой это хороший материал. Все же, следует прислушаться к мнению тех потребителей, которые уже давно эксплуатируют дома из профилированного дерева. Именно они могут рассказать обо всех тонкостях и характеристиках материала.

Вот что говорит Дмитрий, который на протяжении 2-х лет проживает в доме из профилированного бруса: «Перед покупкой анализировал все характеристики и плюсы и минусы материала. Скажу честно, удивился, но все это правда. Материал хорош тем, что не гниет, дом построили довольно быстро, он прочный и надежный. Мы утеплили его паклей и забыли, что такое холода. Я очень доволен, что остановился на этом варианте. Единственный момент – постройка довольно быстро остывает в зимнее время суток. Достоинства: практичность, уют, быстрота возведения, тепло в доме. Недостатки только цена».

Елена же, проживающая в доме 4 года, сообщает: «Это отличный материал для строительства. Я очень довольна, что получила красивый, экологически чистый и уютный домик. Он довольно теплый и обладает хорошим подавлением шума. Уже спустя несколько месяцев после возведения, мы могли заселиться. Мало того что сам процесс строительства был быстрым, так еще и усадка прошла очень быстро. Недостатков у материала я не заметила».

Егор из Воронежа, который уже год и три месяца проживает в таком доме заметил: «Постройка очень теплая, что позволяет сэкономить на отоплении. Кроме того, дерево сухое, красивое, экологически чистое и не требует дополнительной отделки. Даже в сильные морозы мой дом из профилированного бруса нагревается очень быстро. Своих денег это материал точно стоит. Минусов просто нет».

ЗАКЛЮЧЕНИЕ

В конце остается сказать, что новые технологии делают все проще и качественней. Благодаря заводской обработке дерева, мы получили прекрасный материал, который обладает массой преимуществ и хорошо оценивается пользователями. Проанализировав эту информацию, вы можете сделать для себя какие-то выводы при выборе того или иного материала для строительства.

Вопрос-ответ

Вопрос:

Чем отличается профилированный брус от обычного бруса?

Ответ:

Профилированный брус является модификационной конструкцией бруса обыкновенного. Он имеет особую систему соединения под названием «шип-паз», которая позволяет делать профили строгих и точных форм, но в тоже время, конструкция строительного материала позволяет создавать разнообразные проекты деревянных домов.

Вопрос:

Каковы преимущества по скорости возведения деревянных домов из профилированного бруса?

Ответ:

Скорость, как и качество при строительстве деревянных домов из профилированного бруса существенно выше, чем из обычного, т.к. профилированный брус наиболее практичный и удобный в технологическом отношении стройматериал, чем, например, круглый брус. Он обладает повышенными теплотехническими характеристиками, более красив и не требует дополнительной отделки.

Вопрос:

Насколько важна дополнительная теплоизоляция дома, построенного из профилированного бруса?

Ответ:

Профилированный брус меньше всего подвержен всевозможным перепадам температур, как снаружи, так и с внешней стороны дома. Вследствие этого, такой дом не требует дополнительной теплоизоляции даже после усадки, а особое соединение бруса между собой делает защиту еще более прочной. Кроме того, данный стройматериал плохо подвергается деформации, а, значит, не дает трещин, которые считаются еще одними причинами остывания домов.

Вопрос:

Все ли деревянные дома, построенные из профилированного бруса экологичные?

Ответ:

Дерево — строительный материал всегда считался экологически чистым, но в зависимости от технологии изготовления того или иного типа деревянного строительного материала могут присутствовать определенные добавки, либо возможно их полное отсутствие. Профилированный брус является наиболее приемлемым, т.к. состоит из 100% древесины, а, значит, является самым экологичным строительным материалом.

Вопрос:

Насколько легок в эксплуатации дом из профилированного бруса?

Ответ:

Уход за домом из профилированного бруса достаточно прост и легок, он меньше всего притягивает к себе пыль, легче всего переносит влажную уборку, меньше всего подвержен неблагоприятным воздействиям окружающей среды.

Вопрос:

Обязательно ли давать время для усадки дому из профилированного бруса?

Ответ:

Любой строительный материал из дерева требует времени для усадки, если только он не подвергся камерной сушке во время его изготовления. Поэтому в основном деревянные дома требуют времени для усадки, которое может продлиться от 3 до 6 месяцев.

Вопрос:

Как и чем скрепляют профилированный брус между собой, когда возводят деревянный дом?

Ответ:

Профилированный брус имеет пазы, поэтому его составляющие необязательно скреплять дополнительно, но при этом профилированный брус может прокладываться теплоизоляционным материалом и скрепляться деревянными штырями (нигелями), которые удерживают конструкцию вместе.

Вопрос:

Какой проект дома из профилированного бруса лучше?

Ответ:

Разнообразие проектов домов из профилированного бруса, которые могут предоставить заказчикам архитекторы и проектировщики делают возможным выбирать наиболее подходящие каждому, кто желает построить такой дом. Каких либо особых рекомендаций по проектированию нет. Все зависит от вкуса, требований и возможностей заказчика.

Вопрос:

Возможно ли возведение дачных домов из профилированного бруса?

Ответ:

В качестве строительного материала профилированный брус может быть использован не только для строительства загородных домов, коттеджей в городе, но и дачных домиков. Все они являются экологически чистым жильем и прослужат не одному поколению. Благоприятный микроклимат, здоровая обстановка и отличные характеристики материала делают такой дом уютным, добротным, безопасным и популярным. Таким образом, дачный домик из профилированного бруса вполне хороший вариант загородного жилья.

Вопрос:

Почему лучше заказывать строительство дома из профилированного бруса «под ключ»?

Ответ:

При этом методе строительства и сдачи дома заказчик получает совершенного готовый к эксплуатации дом, который не требует доделок, переделок и других манипуляций. Некоторая плата за действия строителей, именуемых «под ключ», с лихвой окупят все затраты по оборудованию, отделке такого дома. Приятно справить новоселье и жить полной жизнью в собственном ломе, который не потребует дополнительных затрат после его строительства.

Вопрос:

Назовите достоинства домов из профилированного бруса?

Ответ:

Отнести к достоинствам домов из профилированного бруса можно следующее: а) способность дома удерживать свою форму в неизменном виде и не подвергаться деформациям; б) отличная влагопроводность, поэтому с таких домах, никогда не бывает сырости; в) дома из профилированного бруса не тяжелые; г) большой срок эксплуатации, более 100; д) высокое качество и скорость возведения такого дома. Кроме этого, заказчики получают красивое индивидуальное жилье, которое учитывает практически все пожелания и требования хозяев.

Вопрос:

Какова стоимость дома из профилированного бруса?

Ответ:

Говоря о стоимости, в которую обойдется строительство дома из профилированного бруса можно перефразировать слова из известного фильма: «… важно, чтобы желания совпадали с нашими возможностями». Вследствие этого, можно выбрать экономичные варианты проектов, стоимость которых будет приемлема для многих, а можно размахнуться и на коттедж в несколько этажей. Тут стоимость будет зависеть только от фантазии заказчика.

Вопрос:

Зависит ли теплопроводность дома от толщины профилированного бруса?

Ответ:

Да, конечно. Естественно, что бревна толщиной от 100 миллиметров будут менее теплопроводными, чем бревна с толщиной более 200 миллиметров. Поэтому, выбирая строительный материал, подумайте для какого дома, собираетесь его приобрести. Если это дачный домик, в котором хозяева будут отдыхать только летом, то подойдут бревна и в 100 миллиметров, а если это жилой дом, то толщина бруса должна быть более 200 миллиметров.

Вопрос:

Какой фундамент нужен для дома из профилированного бруса лучше?

Ответ:

Самым часто используемым фундаментом под строительство деревянного дома из профилированного бруса считается ленточный фундамент с шириной ленты в 40 миллиметров, а высотой – 40 миллиметров. Непременно, такой фундамент должен быть армирован и залит маркой бетона 200. Помимо всего, тип фундамента зависит и тот того, какой грунт имеется на участке строительства деревянного дома. Тяжелые фундаменты нецелесообразны для легких деревянных домов из профилированного бруса.
