Содержание статьи:

• Зачем необходима изоляция дымохода
• Как выбрать утеплитель для дымохода в бане
• Нормативы и свод правил
• Проведение изоляции дымохода самостоятельно
• Сэндвич-трубы – современное решение для теплоизоляции дымохода
• Заключение

Большинство хозяев после постройки помещения для бани, установки камина или печи с дымоходом считают, что все работы завершены. А тем временем приходит момент, когда дымоходную трубу для построенной бани необходимо изолировать от горючих элементов и протечек крыши.

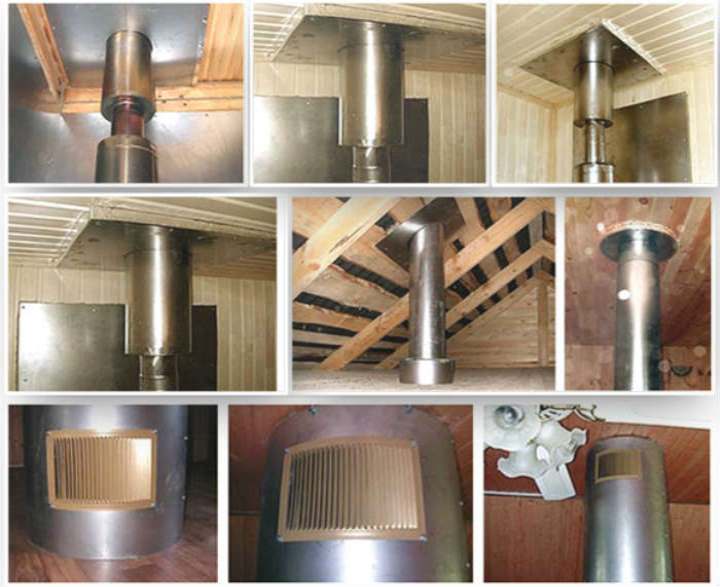

Изолирование стен и потолка металлическими пластинами

Лучше всего проводить печную изоляцию на стадии строительства бани. Это поможет избежать увеличения затрат при демонтаже печных элементов для ее изоляции. Готовую конструкцию изолировать будет труднее, иногда требуется полностью разобрать ее, чтобы уложить дополнительный материал.

Зачем необходима изоляция дымохода

Главным образом дымоход защищается от двух главных негативных факторов, которые воздействуют на него:

• Высокой температуры в сауне.
• Попадание влаги через некачественно сделанные стыки в крыше.

Для устранения негативных факторов, можно обмотать трубу дымохода теплоизолятором. Это поможет предотвратить нагрев металлической конструкции, а также устранить появление конденсата, что также пагубно влияет на железные элементы.

Утепление дымохода позволяет:

• Сделать безопасным переход в местах соприкосновения трубы с крышей или стеной.
• Избежать теплопотери.
• Продлить срок эксплуатации металлических конструкций.
• Использовать все виды отделочных материалов для создания собственного неповторимого стиля и уютной атмосферы в бане.

Металлическая вытяжка в сауне

В принципе, провести работы по утеплению дымоходной конструкции не составляет особых сложностей, главное знать, чем изолировать печную металлическую трубу дымохода в бане. Чтобы правильно выбрать тип изолятора, подходящий именно для вас, необходимо разобраться в их технических характеристиках.

Как выбрать утеплитель для дымохода в бане

*

Принципиальной разницы для выбора изоляторов в баню, построенную отдельно или в доме, нет. В основном выбор падает на два вида теплоизоляторов:

• Минеральная вата. К ее разновидностям относят: стекловату, каменную и базальтовую. Данные утеплители способны выдерживать большие температурные режимы, кроме того противодействуют возгоранию и устойчивы к открытому огню. Пористая структура позволяет хорошо сохранять тепло. Имеет небольшой вес, что не требует усиления стен и фундамента бани.

Применение минваты для металлического дымохода

• Современные многофункциональные теплоизоляторы: теплоизол и фольгизол.

Теплоизол – инновационный утеплитель, изготовленный из вспененного полиэтилена, с двух сторон проведена фольгированная поверхность. Материал отлично себя проявляет в роли изолятора, не впитывает влагу, устойчив к высоким температурам.

Используют данный материал разной толщины. От этого параметра зависит величина температурной устойчивости:

• Толщина от 2-5 мм способна противостоять перепадам температуры от -30 до +100 градусов.
• Ширина пласта от 5 до 10мм выдерживает температурный режим от -50 до +150 градусов.

Закрепить теплоизол на поверхности не составит большого труда. Для этого вам потребуется металлическая проволока или скотч, которым крепится изолятор к дымоходу. Работа проводится быстро и не требует дополнительной помощи со стороны.

Печная вытяжка с теплоизолом

Фольгизол также хорошо подходит для утепления дымохода правильно установленной трубы в бане. Он изготавливается из двойного слоя пищевой фольги и внутреннего утеплителя. Такой изолятор не только защищает металлическую поверхность конструкции от потери тепла, но при нагревании не выделяет вредных веществ. Он является экологически чистым материалом, что в наши дни немаловажный фактор.

Нормативы и свод правил

*

Для проведения работ по утеплению трубы в бане, созданы определенные нормы и требования СНИП, которые не следует нарушать:

• Минимальная высота трубы дымохода должна составлять 5 метров.
• Между потолком и печной конструкцией оставляется расстояние. Для металлических конструкций – 1,5 м, а для кирпичной – 500 см.
• Сохраняется зазор между трубой и горючими элементами более 250 мм.

Соблюдение данных норм позволит сохранить не только тепло, но и обезопасить строение от возникновения пожара.

Проведение изоляции дымохода самостоятельно

Минеральная вата – один из самых популярных видов изолятора для печной вытяжки. «Укутывать» базальтовым теплоизолятором можно всю поверхность, начиная от выхода на крышу и заканчивая непосредственной близостью к источнику тепла. При этом совершенно не важно, выходит конструкция через крышу или проведен вывод трубы дымохода через стену.

Выход печной вытяжки через стену

Важно! Металлический дымоход без изоляционного слоя представляется крайне пожароопасным объектом, поэтому между ней и ближайшим нагревательным элементом должно сохраняться расстояние в 60 мм.

Работы по изоляции печной вытяжки в бане проводятся следующим образом:

• Необходимо подготовить утеплитель. Брать базальтовую вату лучше в плитах, толщина которых должна превышать 5 мм. Воспользоваться можно рулонным материалом, чья плотность не должна быть ниже 6 мм.
• Материал фиксируется по всей поверхности трубы с помощью проволоки, которую оборачивают поверх материала.
• Поверх теплоизолятора монтируется армированная сетка. На нее наносят подготовленный цементный раствор или штукатурку. Если оштукатуривание вызывает сложности, можно воспользоваться металлическим листом. Этот шаг необходим для защиты утеплителя от попадания на него влаги.

Особое внимание следует уделить утеплению разделки трубы в потолке бани. Места прохода ее через потолок или стену особенно уязвимы, поэтому изоляции данный участок подвергается обязательно. Чтобы максимально обезопасить перекрытия крыши и не допустить возгорания кровельного материала создают дополнительную защиту из металлического короба. Его можно сделать своими руками или купить в готовом виде в магазине.

Монтаж утеплителя вытяжки на стадии строительства

*

Во время проведения утеплительных работ следует учитывать следующее:

• Размер проходного отверстия создается больше, чем диаметр трубы. Расстояние от стенок крыши до дымохода около 30 см.
• Щели в этом пространстве не допускаются, так как данное пространство заполняется утеплителем, который плотным слоем должен прилегать по всему периметру короба.
• Деревянные детали, находящиеся в ближайшем к трубе месте, необходимо обработать антипиренами.
• Чтобы утеплить потолок и крышу лучше взять жаростойкий материал: ячеистый бетон, глину, керамзит.

Утепление в местах установки дымохода керамзитом

Если неправильно провести утепление разделки в потолке помещение будет быстро остывать, а затраты на прогревание вырастут. Поэтому следует внимательно отнестись к данному вопросу.

Сэндвич-трубы – современное решение для теплоизоляции дымохода

Дымоход из сэндвич-трубы в традиционной бане может стать отличным решением в вопросе изоляции. Сейчас на строительном рынке можно приобрести готовую конструкцию. Установив такую систему, можно не думать о материалах и способах дополнительного утепления дымохода.

Сэндвич-трубы состоят из нескольких частей сборной конструкции, которые легко соединить между собой и установить самостоятельно. Такая система идеально подойдет для сауны или печки из железа.

Конструкция напоминает слоеный пирог:

• Внутренний слой из нержавейки.
• Второй из базальтовой ваты.
• Внешние стороны покрыты оцинкованным железом.

Установка сэндвич-трубы происходит по следующей схеме:

• Подготовить проем в месте прохода конструкции через потолок.
• Устанавливается выхлопной фланец, который является первой ступенью конструкции. Сбор остальных частей начинается со второй ступени.
• Соединяются постепенно двустенные трубы и выводятся сквозь перекрытия на крышу. Монтируемые элементы дополнительно крепятся к стенкам.
• После сборки конструкции проводиться изоляция в местах прохода на чердак. Здесь разрешается использовать только двустенные части конструкции без дополнительных элементов.
• Далее дымоход выводится через кровлю. В местах его прохода необходимо выполнить теплоизоляцию.

Вывод сэндвич-трубы через крышу

*

• Крепление банной дымовой трубы проводится растяжками, если она сильно поднимается над крышей.
• На готовую конструкцию сверху монтируется искрогаситель и грибок.

Во время соединения элементов используется герметик для дымоходов. Он способен выдерживать температурный режим до + 1000 градусов. От качества соединения и герметичности стыков зависит тяговая сила.

Для увеличения пожарной безопасности проход печной вытяжки на чердак создают через потолочно-проходной узел. Он представляет собой короб из оцинкованной стали с отверстием для трубы. Его можно приобрести уже в готовом виде. Короб вставляется в подготовленный проем до сбора всей конструкции.

Теплоизоляция в этом месте проводиться следующим способом:

• Устанавливается ППУ в проем. Конструкция помещается на нижние балки так, чтобы соединение оказалось выше чердачного перекрытия.

Укрепление ППУ конструкции на потолке

• Зазор между перекрытиями и стенками ППУ должен превышать 13 см, который заполняется минеральной ватой.
• Далее зазоры закрываются с верхней и нижней стороны металлическими пластинками.

Такая многослойная конструкция позволяет сохранять тепло и минимизировать накопление сажи на стенках. Сэндвич-конструкция не подходит для традиционных русских бань с повышенной влажностью. Это обязательно стоит учитывать при строительстве бани.

Заключение

Утепление дымохода в бане – сложная и ответственная работа. Допущенные ошибки во время их проведения могут полностью свести к нулю все усилия по строительству бани и отложить возможность ее эксплуатации.

Чем обмотать металлическую трубу дымохода – материалы, способы

Обновлено: 07.09.2019

Дмитрий Черкасов
7 мин.

Изоляция трубы дымохода необходима для продления срока службы, избежания протечки, перегрева детали. Есть много способов осуществить процедуру, каждый хозяин должен подобрать подходящий по качеству и стоимости. Перед выбором, нужно ознакомиться с особенностями, разновидностями материалов, технологиями утепления.

Изоляция

Положительные факторы утепления

Дымоход выполняет важную функцию в вопросе утепления дома. Преимущества изоляции:

• повышение герметизации конструкции. Утепленный дымоход оберегает внешнюю, внутреннюю часть дома от протечек, образования конденсата;
• защищает трубы от разрушений вследствие постоянных перепадов температуры;
• изоляция снижает уровень теплопотерь, повышает коэффициент полезного действия конструкции;
• отделка защищает внутреннюю часть здания от попадания угарного газа;

Преимущества касаются красоты здания, безопасности жильцов дома.

Выбор материала для теплоизоляции

Чтобы конструкция служила долго, бесперебойно работала, необходимо правильно подобрать утеплитель.

Материалы для отделки

Распространенные утеплители:

1. термоизоляция базальтовая;
2. кожух из нержавеющей стали;
3. деревянные щиты;
4. шлако-железобетонные плиты с утеплителем.

У каждого есть преимущества и недостатки, перед принятием решения нужно ознакомиться с отличиями.

Базальтовая изоляция

Есть два типа утеплителя:

• цилиндры;
• полуцилиндры.

Цилиндры — конструкции, с диаметром от 18 до 89 миллиметров с внутренней стороны. Для комфортного монтажа на изделии есть продольный разрез, облегчающий установку.

Полуцилиндры состоят из двух частей, внутренний диаметр — от 89 до 273 миллиметров.

Базальтовая изоляция

Преимущество — для монтажа не требуется снимать дымоход и его части. Фиксируют бандажами. Внешнюю отделку осуществляют алюминиевой фольгой. Базальтовую изоляцию не обязательно скрывать под коробом.

Кожух из нержавеющей стали

Внешнюю часть дымохода нередко оборачивают кожухом из нержавейки.

Кожух должен быть на 5-6 сантиметров больше в диаметре, чем труба.

Расстояние между трубой и кожухом засыпают рассыпным базальтовым утеплителем практически до верха. Незаполненный зазор заливают цементом для защиты от влаги.

Щиты из дерева

Для монтажа деревянных балок необходимо соорудить каркас из металлических профилей, дерева. На готовую основу фиксируют щиты.

Между дымоходом и каркасом должно быть расстояние не менее 15 сантиметров.

Зазор заполняют теплоизоляционным материалом, например, стекловатой, кварцевым песком, войлоком.
При фиксации деревянных щитов, нужно следить, чтобы в конструкции не было зазоров.

Шлако-железобетонные плиты утеплителя

Технология монтажа состоит из простых действий. Шлакобетонные плиты устанавливают параллельно стенкам конструкции. Для изоляции швов используют армирующую стальную проволоку.

В таком варианте перекрытия оставляют зазор. После монтажа в свободное пространство делают насыпь глины, перемешанной с гипсом, для максимального коэффициента полезного действия.

Специфика утеплительных работ

Теплоизоляция может быть реализована несколькими способами. Решать, каким воспользоваться, необходимо с учетом особенностей конструкции, в зависимости от здания.

Утепление

Необходимо предусмотреть утепление на этапе составления проекта дома. Если нюанс упущен, можно осуществить процедуру на последнем этапе строительства. Специфика изоляции зависит от материала конструкции.

Утепление кирпичной трубы:

• подготавливают поверхность. Очищают от загрязнений. Нужно иметь под рукой болгарку с насадкой с ворсом из металла, острый нож;
• собирают обрешетку из металлических или деревянных профилей. Для монтажа нужен перфоратор для проделывания отверстий, шуруповерт;

От установки обрешетки зависит прочность конструкции.

• фиксируют на обрешетку вертикальные балки каркаса. Необходимо выдерживать расстояние между обрешеткой и стойками, должно равняться толщине утеплительного материала;
• пробел между дымоходом и каркасом заполняют утеплителем;

Если размер зазора просчитан правильно, утеплитель держится без крепежа. Можно зафиксировать полотно дюбелями к кирпичной кладке.

• обматывают конструкцию пароизоляционным материалом. Зафиксировать пленку можно строительным степлером, стыки проклеить строительным скотчем для повышения герметизации материала;
• необходимо выполнить облицовку, часто выбирают профнастил. Фиксируют к каркасу саморезами. По окончанию работ нужно заделать зазоры между листами профнастила герметиком.

Материалы для изоляции

Способ утепления защитит конструкцию от конденсата.

Изделия из асбестоцемента изолируют по схеме:

1. очистить поверхность дымоходной конструкции;
2. собрать стальной кожух, который будет фиксатором для утеплителя. Между трубой и кожухом должен быть зазор не менее, чем 5 сантиметров, в который укладывают минеральную вату;
3. утрамбовывать минеральную вату нужно плотно, в несколько этапов. Сначала уплотняют нижний слой, поочередно добавляют последующие;
4. верх между утеплителем и дымоходом заливают цемент.

Утепление трубы из металла:

1. подготовка изделий, одно из которых меньше, другое больше в диаметре;
2. меньшее вставляется в большее, в зазор закладывают утеплитель. Расстояние от стенки меньшего до стенки большего — не меньше 5 сантиметров;
3. монтируют конструкцию к основанию дымохода.

Специфика сборки и монтажа утеплителя отличается, однако, работы направлены на реализацию одной цели: изолировать дымоход, продлить срок службы.

Нормативные требования по монтажу термоизоляции

Нужно учитывать нормативные требования, проектируя утеплитель:

• теплоизоляция не должна превышать 45 градусов Цельсия, если окружающая температура равна 25 градусам. Если сложно рассчитать теплоотдачу, лучше сделать съемную изоляционную конструкцию;

Если у хозяина нет опыта, лучше пригласить мастера для составления проекта.

• труба, расположенная на открытом пространстве, должна быть оборудована козырьком, защищающим от осадков;
• вне зависимости от материала, нужно выполнять технические требования. Для каждого утеплителя свои правила.

Способы утепления

Чтобы качественно заизолировать дымоход, необходимо изучить способы утепления. Распространенные:

• штукатурка поверхности;
• утепление минеральной ватой.

Оштукатуривание поверхности:

• первый слой наносят поверх армирующей сетки;
• дожидаются полного высыхания, наносят следующий;

Новый слой должен быть толще предыдущего. Толщина штукатурки — около 40 миллиметров.

• после просыхания, необходимо пройтись по поверхности наждачной бумагой, чтобы убрать неровности;
• нужно побелить, покрасить конструкцию известковой или меловой краской.

Если правильно сделать оштукатуривание, уровень теплопотери снижается на 25 процентов, печь будет иметь высокий коэффициент полезного действия.

Штукатурка

Более дорогой вариант – отделка минеральной ватой. Очередность действий:

• необходимо зачистить поверхность;
• устанавливают обрешетку из железного профиля. Для монтажа используют дюбеля, гвозди. Сначала фиксируют верхние и нижние профили, затем к ним крепят направляющие балки;
• минеральная вата выпускается в плитах, рулонах. Листы подрезают, придавая нужный размер, рулоном достаточно обернуть каркас, зафиксировать;

Листовую минеральную вату нужно укладывать плотно, чтобы не оставалось зазоров, которые могут снизить уровень теплоизоляции.

• покрывают конструкцию материалом для пароизоляции. Чаще используют двустороннюю мембрану. Шершавый слой должен быть закреплен с противоположной стороны от утеплителя. Стыки мембраны нужно проклеить скотчем;
• крепят штукатурную сетку;
• оштукатуривают поверхность;
• финишная отделка, которую можно сделать сайдингом, листами сухой штукатурки.

Минеральная вата

Вариант отделки долговечен, защищает дымоход от внешнего воздействия. Надежная изоляция исключает возгорание из-за работы печи.

Методика утепления стального дымохода

Методика изоляции стального дымохода элементарна. Используют две трубы разных диаметров, одну вставляют в другую, утеплитель укладывают в зазор между парой цилиндров. Чаще для «начинки» используют базальтовую, каменную вату.

Изоляция дымоотвода газового котла

Для защиты здания от пожара нужно утеплить газовый котел. Изоляция снижает уровень вибрации, шума, издаваемого агрегатом. Благодаря обмотке утеплителем, конструкция защищена от повышенного уровня конденсата.

Вариантов изоляции несколько. Чаще трубу от газового котла утепляют плитами из шлаковаты. Слой материала вокруг плиты должен быть больше 60 миллиметров. Сверху шлаковаты для пароизоляции устанавливают металлический кожух.

Материал для утепления – известково-шлаковая штукатурка. Толщина слоя должна быть 30 миллиметров. После полного высыхания, необходимо затереть поверхность, покрасить.

Перед нанесением первого слоя, необходимо обтянуть трубу металлической сеткой.

Асбоцементные, базальтовые плиты — универсальный материал для утепления, фиксируют на поверхности дымохода, закрепляют металлическим кожухом.

От утепления зависит долговечность конструкции, безопасность жильцов дома. Утеплитель сохранит тепло в доме, снизит уровень конденсата.

Средняя оценка

оценок более 0

Поделиться ссылкой

Резка потолка

своими руками

Перед проведением монтажа помните об одном важном нюансе. Существуют определенные стандарты монтажа, правила устройства короба в потолке. Их нужно соблюдать четко и безукоризненно.

Неправильно расположенная труба в бане через потолок и крышу является грубым нарушением правил пожарной безопасности. Последствия могут быть разными, вплоть до сильного пожара. Но если обеспечить хорошую теплоизоляцию, посещение бани станет абсолютно безопасным занятием. По многочисленным просьбам читателей мы решили написать статью о том, как сделать дымоход, какие нормы необходимо соблюдать. Начнем с полезных советов.

Что нужно знать начинающему печнику?

Специально для вас мы сделали подборку актуальных рекомендаций, дающих представление о монтаже своими руками. Итак, приступим!

• При монтаже трубопровода в баню установка печного потолочного короба обязательна. Он способствует равномерному распределению тепла, поступающего из трубы, исключая возможность возгорания.
• Какой материал подходит для изоляции? Допускается использование минеральной ваты, пеностекла, керамзита. Земля и песок вряд ли подойдут. Благодаря высокому коэффициенту теплоемкости материалы будут удерживать тепло, что в нашей ситуации не нужно.
• Желательно, чтобы дымоход в бане имел полную высоту 4-5 метров. Обычно его размещают ближе к стене комнаты. Так как отделка под дерево очень тесная, следует позаботиться о защитной пленке экрана.
• Правила ГОСТ следующие. Расстояние от трубы до балки не менее 13 сантиметров. Диаметр трубы с дополнительной изоляцией 32-33 сантиметра. Расстояние между балками от 60 см. Если керамическую трубу в баню вести через потолок, расстояние должно быть не менее 25 см с каждой стороны.
• От печки всегда делаем металлический поводок из толстого огнеупорного материала. Даже нержавейка не подойдет — она не выдержит столь длительного воздействия высоких температур. Высота — не менее одного метра.
• Удаление дымохода исключает использование более трех отводов (отводов).
• Там, где конструкция проходит через потолок, рекомендуется использовать многослойную трубу. Ассортимент таких товаров в магазинах достаточно разнообразен. Можно найти изделия с толщиной утеплителя от 3 до 10 сантиметров и более. Берите «десятку» — она ​​безопасна и надежна.

Полезная информация: «Чем и как утеплить потолок в русской бане?»

Типы дымоходов

Конструкции дымоудаления, как наружные, так и внутренние, могут быть выполнены из различных материалов и их комбинаций:

• Дымоход одноконтурный. Используют стальные оцинкованные или нержавеющие трубы, реже — асбестоцементные. Этот тип дымохода монтируется только внутри бани, так как дымоход без утепления и внешней обшивки на улице быстро остывает, зарастает сажевым налетом и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его сооружение не потребует больших затрат ни на расходные материалы, ни на монтаж.

• Кирпичная дымовая шахта. Дешевый и очень популярный вид дымохода. Кирпич долго нагревается и отдает тепло в помещение, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичного строения – это полноценные строительные работы, требующие определенных навыков и значительных временных и трудовых затрат. Сооружение получается громоздким и тяжелым, поэтому для него требуется фундамент. Кроме того, на шероховатой внутренней поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто чистить.

• Дымоход сэндвич. Вы можете купить набор готовых секций для сборки дымохода, каждая секция состоит из двух труб и негорючего теплоизоляционного слоя. Трубы могут быть изготовлены из оцинкованной стали, нержавеющей стали или термостойкой керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя его можно использовать и как источник тепла. Благодаря утеплению дым внутри дымохода медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и меньше нуждается в очистке.

Внимание! Стальные сэндвич-трубы легкие и не требуют оборудования для фундамента. Однако сэндвич, сочетающий в себе внешний стальной кожух с внутренней керамической трубой, значительно тяжелее и дымоход из таких секций невозможно возвести без фундамента.

• Комбинированный дымоход. Такая система дымоудаления требует финансовых и временных затрат, но сочетает в себе все преимущества других видов дымоходов. В качестве дымового канала используют гладкую стальную или керамическую трубу, а наружную шахту строят из кирпича, пенобетона или керамзитобетона. Между шахтой и дымовым каналом размещается негорючая изоляция. Такой дымоход эффективен, безопасен, неприхотлив в эксплуатации и долговечен.

Рекомендуем ознакомиться: Можно ли использовать металлопластиковые трубы системы отопления

Выбор надежного материала для теплоизоляции

Качественное перекрытие невозможно без применения таких материалов :

1. Минеральная или базальтовая вата. Выдерживает нагрев до 600 градусов. Основные недостатки в том, что он содержит формальдегид и теряет свои защитные свойства после намокания.
2. Керамзит. Он сохраняет свои полезные свойства даже во влажном состоянии. Устройство эффективной теплоизоляции невозможно без установки дополнительных баков.
3. Минерит. Как и базальтовая вата, она может нагреваться до 600 градусов, но при этом не выделяет вредных веществ, не теряет своих свойств во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
4. Асбест. Он считается хорошим изоляционным материалом, хотя при нагревании также может выделять опасные вещества.
5. Глина и песок. Использовались до тех пор, пока не появились более современные обогреватели. Можно сделать вывод, что среди перечисленных выше изоляционных материалов наиболее оптимальным считается минерит.

   Подробная схема устройства дымохода

Схема типового дымохода

Монтаж станет понятнее, когда вы будете знать, из каких элементов состоит дымоход. Обычно их девять:

1. Выпечка. В нем нагревается вода, нагревается помещение, образуется пар.
2. Минеритовая панель с экраном из нержавеющей стали. Расположенный за печью, он защищает стены от огня.
3. Дымоход конвектора расположен непосредственно над печью. Он служит для отвода тепла.
4. Шибер. Регулирует тягу.
5. Адаптер стартера. Расположенный вверху, он обеспечивает переход от одностенной трубы к сэндвичу.
6. Вот мы и добрались до потолка. Именно здесь размещается потолочно-проходной узел своими руками. Это своего рода проход через стеновые и потолочные покрытия.
7. Дымоходный бутерброд, о котором уже упоминалось выше. Защищает конструкцию от конденсата, служит дополнительной термозащитой.
8. Мастер-промывка. Вы также можете построить его самостоятельно. Герметично герметизирует проход трубы через потолок в ванне на крыше.
9. Завершающим элементом дымохода является оголовок.

Как не перегореть?

Даже при правильной резке не всегда удается избежать перегрева. Труба нагревается до предельных температур, возрастает вероятность прогорания.

Полезная информация: «Какой потолок лучше сделать в бане?»

Существует несколько способов защиты конструкции и минимизации повреждений:

• «Водяная рубашка». Делается это прямо на дымоходе. Нагретую воду можно использовать для душа. Эффективный, но не простой в изготовлении. Потребуется установка выносного бака, водопровода. Но температура над водяной рубашкой будет низкой, прогары исключены.
• Цистерна самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться. Важно вовремя сливать его или добавлять холодным, не давая закипеть.
• Сетка для камней. Преимущество этого метода в том, что камни отлично сушат воздух. Сложности могут возникнуть только с поиском надежной опоры, так как камни весят много.

Использование любого из вышеперечисленных методов значительно снизит температуру трубы. Однако можно попробовать и воздушное охлаждение. На теплоизолированную трубу нужно будет надеть такую ​​же, но большего диаметра. Сверху и снизу возводят решетку, обеспечивающую свободный приток и отток воздуха.

Утепление дымохода в бане

Данное мероприятие преследует двоякую цель: обеспечить безопасность и улучшить теплоотдачу печи. Утепленный дымоход нагревается намного быстрее, поэтому конденсат в нем практически не успевает скапливаться. Именно поэтому необходима изоляция труб в бане.

Схема утепления дымохода в бане.

Дымоход в бане нужно делать разъемным, то есть из двух частей: нижней и верхней. Не только потому, что так его будет проще установить, но и для того, чтобы добиться наилучшего КПД.

Во-первых, стальная труба внутри бани будет отдавать тепло, быстрее прогревая пространство в парилке.

Во-вторых, его можно заменить, не нарушая теплоизоляционный слой.

Нижняя труба, отходящая непосредственно от очага возгорания — печки, больше нагревается и прогорает, из-за чего нуждается в периодической замене.

Соединение частей стояка необходимо производить посередине чердака бани. Это позволит правильно утеплить верхнюю часть дымохода. Обе трубы, как правило, имеют одинаковое поперечное сечение, потому что они имеют одинаковую длину.

Верхняя часть стояка должна быть изолирована в соответствии со следующими инструкциями. В первую очередь его необходимо обмотать утеплителем, затем следует измерить диаметр получившейся конструкции. Этот размер понадобится для того, чтобы определить ширину стального оцинкованного листа, из которого будет изготовлен кожух для наружной трубы.

Для расчета верхней части подступенка необходимо использовать формулу: dx3,14 + 30 мм. 30 мм — это дополнительная ширина фланцевого соединения.

Схема установки печи на фундамент для дополнительного утепления.

Получив исходные данные, приступаем к изоляции:

• вырезаем из листа оцинкованной стали два прямоугольника и сворачиваем их в круг, соединяя края прокаткой;
• отрезаем от того же листа полосу 20 см и длины соответствующей окружности стояка, прибавив 30 мм, — получаем хомут, которым соединяем нижнюю и верхнюю части дымохода;
• делаем еще четыре кольца по тем же размерам, чтобы закрыть изоляцию в верхнем и нижнем торцах;
• к торцу верхней части дымохода снизу привариваем металлическую полосу шириной 4 см и толщиной 2 мм по окружности, чтобы образовался патрубок, на котором будет держаться верхняя труба.

В потолке над проходным стояком необходимо вырезать квадратное отверстие площадью 40 см, чтобы дымоход располагался точно по его центру. Аналогичное отверстие делается в наружной крыше бани. Затем из толстого листа металла размерами 50х50 см следует вырезать два квадрата. Их необходимо закрепить на потолке и на крыше. В углах заготовок необходимо просверлить отверстия для последующего крепления. В центре металлических квадратов следует сделать отверстия, равные диаметру подступенка. На заготовке, которая будет монтироваться на крышу, отверстие необходимо сделать не круглым, а овальным, потому что его нужно будет подшить к уклон крыши.

Изготовление сэндвич-дымохода

Дальнейшие действия по монтажу сэндвич-дымохода выполняем в следующем порядке:

• надеваем на стояк кожух из оцинкованной стали, утепляем минеральной ватой, концы отрезки которых следует предварительно заглушить кольцами, загнув края наружных труб для их фиксации;
• верхний, утепленный конец нижнего стояка просовывается в круглое отверстие в потолке, нижний одноконтурный дымоход надевается на топочную трубу;
• убедившись, что дымоход проходит точно по центру отверстия в потолке, следует прикрутить лист металла к потолку;
• верхнюю часть дымохода просовываем через отверстие в кровле, затем таким же образом кладем на нижнюю часть стояка, вплотную к приваренным заранее трубам. Соединяем обе части хомутом;
• крепим верхний лист металла к внутренней части крыши;
• на лист металла, расположенный вокруг стояка, насыпаем керамзит или засыпаем глиной или асбестом.

Схема многослойной трубы с изоляцией.

Однако утепление возможно и другим способом — надеванием на верхнюю трубу готовых кусков теплоизоляции, способной выдерживать температуру до 1500°С. Теплоизоляция представляет собой слой вспененного полиэтилена, покрытый алюминиевой фольгой . Из него также вырезают прямоугольные участки, которыми оборачивают дымоход, чтобы его утеплить.

Аналогичным свойством обладает материал — фольгоизол, внешняя оболочка которого изготовлена ​​из пищевого алюминия.

Верхняя часть дымохода обматывается любым из этих материалов: начиная от стыка снизу до выхода из кровельного проема. Для крепления утеплителя используются металлические хомуты.

Перед тем, как приступить к обмотке трубы минеральной ватой, теплоизоляцией или фольгированной изоляцией, наружную поверхность дымохода следует обработать специальным термостойким герметиком, выдерживающим температуру до 1000 °С. Это необходимо для того, чтобы внешний слой сэндвич-дымохода не скользит по поверхности металлической трубы.

После изоляции дымохода необходимо обеспечить достаточную гидроизоляцию. В месте перехода трубы в крышу бани нужно установить уплотнитель с использованием заводского герметика. Сверху следует приварить жестяной колпак для защиты отверстия дымохода от атмосферных осадков.

Поделитесь полезной статьей:

Похожие статьи:

experttrub.ru

Резка потолка своими руками: как сделать?

Как снять трубу в бане своими руками, не прибегая к помощи специалистов, не используя заводские агрегаты?

Рассмотрим рабочий процесс поэтапно:

• Подготовьте лист нержавейки, чтобы закрыть отверстие. Для этого нужно отмерить и вырезать нужный размер. Обратите внимание, что металлический кружок должен быть больше диаметра трубы примерно на 0,2 см. Если планируется установка дымохода сэндвичевого типа, диаметр окружности немного больше внешнего диаметра сэндвича.
• Вырезано отверстие под трубу в районе потолка.
• По периметру его края заклеены ватой, а поверх изолятора в виде полос набит металл.
• Теперь нам нужно сделать дымоход для бани через потолок. Первым делом нужно поставить на плиту одностенную трубу. На него необходимо надеть квадрат из нержавейки с уже вырезанным отверстием, а затем установить сэндвич.
• Снятый отрезок трубы всегда устанавливается вертикально. Для крепления со стороны чердака рекомендуем использовать металлические планки. Зафиксировать их в нужном положении совсем несложно. Обратите внимание, что рейки играют роль направляющих, при этом сам дымоход в креплении не нуждается. Необходимо, чтобы он свободно двигался, так как при остывании металл изменит свои размеры.
• Теплоизоляционный слой укладывается со стороны помещения. Необходимое количество материала укладывается между плитой и потолком. Используйте саморезы, чтобы закрепить пластину. Заранее сверлим отверстия: 4 по краям, а также по 1-2 с каждой стороны.
• Надо утеплить получившийся проход — и рубка готова.

Вариант трубы в потолке бани своими руками – не фантастика и не архисложная задача. Эта процедура доступна каждому и не вызовет затруднений. Главное соблюдать все нормы и строго следовать указаниям.

Правила техники безопасности

Чтобы баня была комфортной и безопасной, а отопительный прибор работал бесперебойно и не вызывал пожара и травм, при установке и эксплуатации дымохода необходимо соблюдать следующие правила безопасности:

• Провисание и коробление элементов дымоходной системы не допускаются.
• Допускаются повороты трубы, но не более трех.
• Расстояние от дымохода до стен должно быть не менее 50 см.
• Все соединения должны быть выполнены таким образом, чтобы ни одно из них не находилось внутри стены, потолка или в том месте, где проходит крыша.
• Запас на теплоизоляцию в перекрытии и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см при установке дымохода или комбинированного дымохода. Для прохода негорючей кровли достаточно запаса в 13 см.
• При высоте дымохода над крышей более 1,2 м его необходимо дополнительно закрепить растяжками.
• Все соединения должны быть надежными и герметичными. При обнаружении разгерметизации агрегата его следует немедленно отремонтировать. При появлении дыма на стыке труб или элементов шахты работу нагревателя прекращают, а стык ремонтируют.
• В процессе эксплуатации необходимо проводить профилактические мероприятия: очистку трубы от нагара, слив конденсата из капельницы. Это продлит срок службы дымохода и нагревателя.
• При уменьшении или перевороте тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
• После длительного перерыва в использовании бани дымоход и отопительный прибор могут засориться или завоздушиться. В этом случае не получится натопить баню. Перед запуском теплогенератора лучше осмотреть, отремонтировать и прочистить дымоход.

Рекомендуем ознакомиться: Выбор лучших труб для системы отопления

Как установить колпак на дымоход своими руками

Изучение того, как установить заглушку на дымоход, требует некоторых базовых навыков. Тем не менее, эту работу должны выполнять только люди, которые знают, как безопасно работать на крышах. Поднимитесь на крышу с помощью удлинительной лестницы, достаточно длинной, чтобы выйти на 3 фута за карниз. Вы должны носить нескользящую обувь и использовать ремни безопасности, особенно если у вас крутая крыша.

Как установить колпак дымохода Инструкции

Для дымохода с одним дымоходом:

1. Установите лестницу на устойчивое основание и установите крышу.
2. Прикрепите ремни безопасности на крыше, если они используются.
3. Измерьте дымоход дымохода, который представляет собой глиняную или металлическую трубу, отходящую вверх от конструкции дымохода.
4. Найдите длину и ширину дымохода и запишите размеры.
5. Для круглых дымоходов измерьте диаметр.
   1. Оберните измерительную ленту вокруг дымохода, чтобы измерить окружность.
   2. Введите длину окружности в онлайн-калькулятор окружности, чтобы найти диаметр.
6. Купите заглушку дымохода, подходящую к дымоходу.
   1. Выберите крышку из оцинкованной стали, если сможете ее найти.
7. Вернитесь на крышу и опустите крышку на дымоход.
8. Расположите колпачок так, чтобы он находился не менее чем в 6 дюймах от верха дымохода, чтобы обеспечить надлежащий выпуск выхлопных газов.
9. Используйте отвертку, чтобы вкрутить входящие в комплект саморезы через отверстия в крае крышки в дымоход.
10. Затяните винты, пока они не удержат крышку дымохода на месте.
11. В качестве альтернативы, некоторые заглушки поставляются с зажимом, который можно затянуть вокруг дымохода.

Для дымохода с несколькими дымоходами:

1. Надежно установите крышу и измерьте дымоходы как единое целое.
2. Определите ширину, длину и высоту, которые охватывают все дымоходы и оставляют 6 дюймов над самым высоким дымоходом.
3. Измерьте ширину и длину свода дымохода вокруг дымоходов.
4. Очистите коронку щеткой с жесткой щетиной.
5. Купите заглушку для дымохода под свои размеры.
6. Установите крышу и установите заглушку на дымоходы и на корону.
7. Установите на дрель сверло по каменной кладке, размер которого на 1/8 дюйма меньше размера установочных винтов.
8. Просверлите пилотные отверстия в заводной головке через отверстия в крышке.
9. Снимите колпачок и нанесите полоску герметика по краям заводной головки.
10. Снова установите крышку дымохода поверх герметика.
11. Вставьте установочные винты в направляющие отверстия и затяните их отверткой.

Инструменты и материалы

• Рулетка
• Электродрель
• Щетка с жесткой щетиной
• Бит для каменной кладки
• Пистолет для герметика
• Отвертка

PJ Fitzpatrick устанавливает заглушки дымохода

Имейте в виду, что подъем на крышу может быть опасным.
