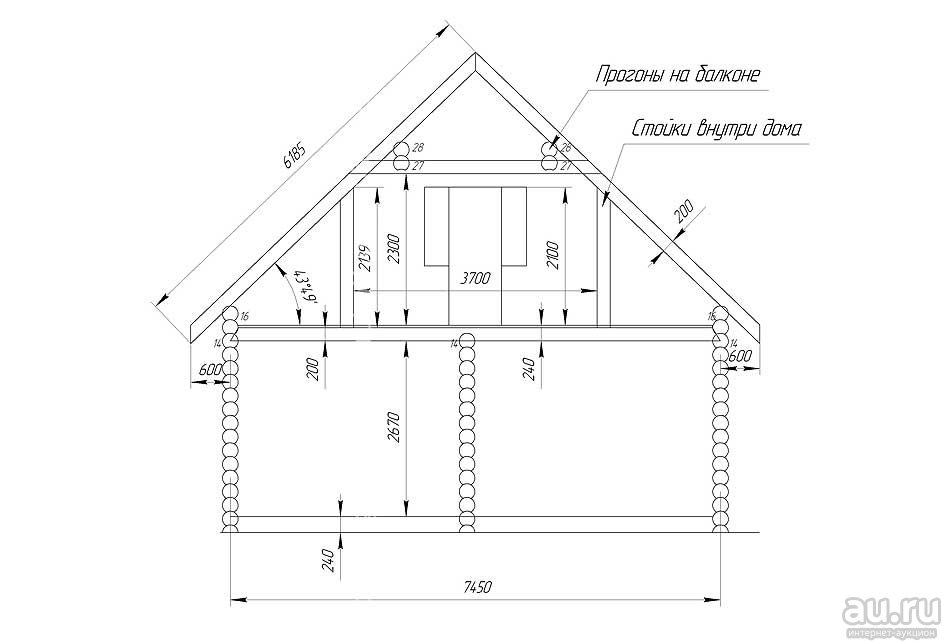

Чертеж двускатной крыши
Чертеж двускатной крыши
Особенности конструкции
Традиционным, широко распространенным вариантом являются симметричные двускатные крыши с прямыми скатами – щипцовые. Оптимальный угол наклона скатов составляет около 45° – такая конструкция способна противостоять серьезным снеговым и ветровым нагрузкам.
Стропильная система двухскатной крыши и ее устройство
Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши — важнейший элемент ее конструкции.
Чертежи и схемы простой двухскатной крыши
Когда делается двухскатная крыша своими руками, чертежи являются не прихотью, а производственной необходимостью.

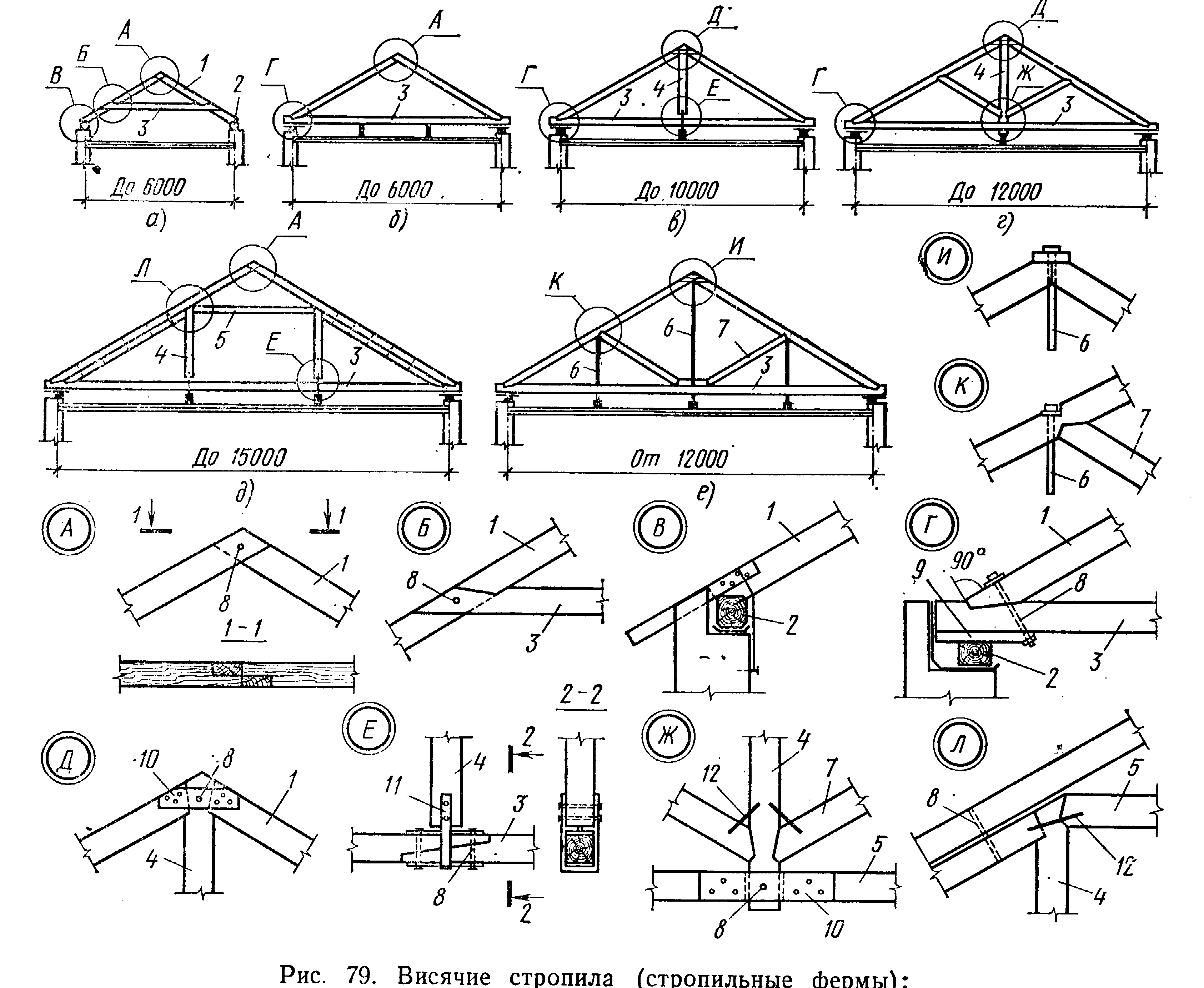

На этой странице опубликован чертеж стропильной системы двухскатной крыши, который позволит планомерно возвести этот конструктивный элемент дома.
Что же такое двухскатная крыша?
Именно этот вид конструкции наиболее популярен в строительстве жилых домов, так как с ее помощью создается достаточное чердачное пространство, не требующее дополнительного утепления. Кроме того, двускатная крыша не так сложна в установке, как например четырехскатная, а также не требует огромных вложений для своего монтажа.
Немного о двускатных крышах
По своему виду и конструкции двускатная крыша может быть, как с ровными, так и с ломаными скатами. Первые по внешнему виду довольно привычны и отличаются простотой в монтаже и обслуживании. Ломаную крышу «стандартной» уже не назовешь, поскольку форма ее скатов отличается неординарностью и сложностью.
Монтаж стропильной системы двухскатной крыши
После того, как рассчитаны стропила двускатной крыши, можно приступать к монтажу.
Процесс разобьем на этапы и дадим характеристику каждому из них. Получится своеобразная пошаговая инструкция, содержащая дополнительные сведения по каждому этапу.
Популярные сообщения из этого блога
Кирпичная кладка стен
Способы кладки кирпича Облегченная колодцевая кладка Облегченная колодцевая кладка (рис.1, а) состоит из двух продольных стенок толщиной ½ кирпича каждая, расположенная друг от друга на расстоянии 140…340 мм и соединенных между собой через 650… 1200 мм по длине поперечными стенками 2 толщиной ½ кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд по высоте. Образующиеся колодцы между продольными и поперечными стенками заполняют керамзитом. При толщине стен, не кратной 0,5 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами (рис.
1, б). Способы кладки кирпича Название типа кирпичной кладки образуется от названия одной из сторон кирпича или перевязочного метода.
Далее…
Аренда помещений в ростове без посредников
Меню ЖИЛАЯ НЕДВИЖИМОСТЬ АРЕНДА ЖИЛЬЯ Комнаты Гостинки Квартиры Студии1-комнатные2-комнатные3-комнатныеМногокомнатные Частный сектор ДомаФлигелиДачи Гаражи и Паркинги ПРОДАЖА ЖИЛЬЯ Комнаты Гостинки Квартиры Студии1-комнатные2-комнатные3-комнатныеМногокомнатные Частный сектор ДомаДачиТаунхаусы Земельные участки Участки для ИЖСДачные участкиУчастки для МЖС Гаражи и Паркинги КОММЕРЧЕСКАЯ НЕДВИЖИМОСТЬ АРЕНДА ПОД КОММЕРЦИЮ Участок, Площадка Офисная Торговая Производственная Складская Другая нежилая Свободного назначения ПРОДАЖА ПОД КОММЕРЦИЮ Участок, Площадка Офисная Торговая Производственная Складская Другая нежилая Свободного назначения ПЕРВИЧНЫЙ РЫНОК ГОСТИНИЦЫ И ПОСУТОЧНО ПОСУТОЧНАЯ АРЕНДА Комнаты посуточно Квартиры посуточно Дома посуточно ИНФОРМАЦИЯ О сайтеКарта районов Добавить объявление Обновить Коммерческая недвижимость в аренду без посредников и агентов в Ростове-на-Дону и пригороде.
Далее…
Облицовка фасада плиткой технология
Технологии облицовки фасада плиткой Как мы уже говорили, монтировать керамическую плитку на стену можно двумя способами: на клей, и, по системе вентилируемых фасадов – на обрешётку. Теоретически, плитку можно приклеить к любой поверхности, даже деревянной и металлической, но подготовка поверхности, в этом случае, была бы достаточно трудоёмкой. Характеристики фасадной плитки Фасадная плитка — это отделочный материал, предназначенный для разнообразных видов наружных облицовочных работ. Он отлично подходит для отделки внешних стен одноэтажных и высотных домов, причём не только новых строений, но и подверженных влиянию времени дореволюционных построек. Именно поэтому данный материал очень восстребован не только в частном строительстве, но и в реставрационной сфере, где главной целью проведения всех работ является максимально возможное сохранение первозданного вида строений, имеющих историческую ценность.
Далее.
..
Двухскатная крыша беседки своими руками: чертежи, примеры, инструкции
На российских просторах, где постоянно меряются в силах обильный снег и ветер, для малых архитектурных форм нет ничего надежнее, чем крыша с двумя скатами. Главная, но не единственная задача в ней – защищать внутреннее пространство беседки от дождя.
Но если ко всему еще и двускатная крыша беседки своими руками будет строиться, тогда перед мастером – целое богатство выбора стиля, дизайна и возможность превратить такую беседку в самый яркий элемент всего участка. Приступим?
В этой статье мы будем говорить о конструкции двускатных крыш конкретно для беседок. Дело в том, что сами беседки бывают разных форм. Например, для барбекю обычно строится довольно стильная беседка с прочными стенами и правильно обустроенной крышей, а для вечерних посиделок с семьей за ароматным чаем – «домик» попроще. Поэтому подходите к вопросу проектирования основательно!
Любая беседка может быть классическим домиком, к которому больше всего привыкли, и с необычным стилем строения, вычурными деталями и функциональными приспособлениями.
А может быть настоящим мастерским шедевром:
От простого — к сложному
Если вы строите беседку только для своей семьи, простую и хорошо выполняющую свои функции, тогда отдайте предпочтение самой простой конструкции. Где, по сути, будут только обрешетка, кровельное покрытие и стропила.
Если вы заинтересованы удивлять гостей этой архитектурной постройкой, у вас много идей, и в самой беседке, кроме стола и стульев, еще минимум будет располагаться печь-барбекю, тогда ввиду габаритов самого строения и крышу вам нужно будет соорудить посложнее, рассчитанную на определенные нагрузки.
Если же ваш вариант беседки будет чем-то средним между предложенными, ориентируйтесь на то, какими будут стены постройки.
Например, в этом варианте в двускатной крыше беседки еще и умудрились сделать целых два окна:
Классические варианты
Двускатная крыша может быть также щипцовой и нет. Что такое щипец? Это, по сути, закрытый фронтон. Никакой функциональной особенности у этого элемента крыши нет, поэтому вы решайте сами, нужен ли он.
А уже то, насколько ваша беседка будет сложной, зависит от того, каковы ваши вкусы и пристрастия, каков состав вашей семьи и для чего конкретно вы строите эту беседку.
Вот удачный пример строительства такой беседки:
Стилевые решения
А теперь поговорим о том, что касается самого дизайна. Так, двускатная крыша беседки сама по себе нередко является отдельным архитектурным элементом этой постройки: стропила изготавливаются декоративными, а все видимые изъяны, которые обычно прячутся, у такой крыши остаются открыты и даже выделяются как особый элемент экстерьера.
Например, в России довольно популярна практика резьбы по деревянным стропилам, изготовление из них красивых стилистических деталей и задействование элементов светодизайна.
При строительстве такой крыши легче всего использовать этномотивы. Ведь в России издавна строились именно двускатные крыши. Дело в том, что они более всего приспособлены к сильным ветрам и снегам, тогда как односкатные уже не так.
А потому, если вы выбрали именно такую конструкцию крыши беседки – у вас на самом деле огромный простор для фантазии:
Вот еще один замечательный пример исполнения :
Можно сказать, что классическая двускатная крыша – это самая простая конструкция этого рода. Она представляет собой только лишь два ската, которые направлены под определенным углом и имеют одинаковую длину. С торцом в виде фронтона, который обычно заканчивается либо вертикальной кирпичной стеной, либо козырьком. На этой стороне как раз чаще всего размещают какие-либо декоративные элементы.
Но в последнее время все более популярными становятся двускатные крыши малых архитектурных форм с разным углом наклона и разной длины. Такие конструкции выгодно отличаются от классических: необычные, стильные и по-своему комфортное. Вот по расположению конька и углу обоих скатов двускатные крыши делятся на симметричные и асимметричные.
Несимметричная двускатная крыша представляют собой те же два ската, но расположены под углом.
Ассиметричные же либо имеют разную длину, либо их конек находится не по центру, с некоторым смещением. Такие крыши выглядят необычно и замечательно подходит для строительства уникальных по своему проекту беседок:
И в этом есть свой смысл: с архитектурой двускатной крыши жилого дома вы так не поиграете. Ведь любой непродуманный момент в жилом строительстве грозит последующими серьезными ремонтами, а порой и реконструкцией. А вот с верхом обычной беседки можно играть, сколько угодно: и с формой, и с асимметрией, и с декоративностью. Ведь такая крыша не создает особой нагрузки на стены, и ничего страшного нет в том, чтобы сделать в ней что-то не так, или не достаточно точно рассчитать параметры стропил.
Итак, несимметричная крыша должна иметь конек и два ската. Теперь подумайте, под каким углом они будут расположены. Обычно короткий скат делают более крутым и поворачивают к северу, а более длинный – пологим и к югу.
Теперь, что касается асимметричной крыши. Здесь немножко придется повозиться.
Для начала решите, где будет располагаться конек, сделайте подробный чертеж. Далее продумайте, могут ли разные скаты правильно передать нагрузку от крыши – стенам беседки.
Сегодня также на беседках нередко строятся двускатные крыши с ломанными скатами. Чаще всего такая конструкция необходима для того, чтобы накрыть какую-то часть беседки, которая примыкает к основной. Но помните, что место излома всегда является слабым местом крыши.
А теперь давайте определимся с формой будущей скатной крыши. Дело в том, что эта конструкция не так уж и проста, какой кажется на первый взгляд. Двускатная крыша бывает нескольких видов: острая, более пологая и разноскатная, то есть когда скаты имеет разный угол. И конечный вариант будет зависеть от вашей фантазии и имеющихся возможностей.
Вот хороший пример строительства пологой двускатной крыши беседки:
Что же касается самого угла наклона крыши беседки, здесь также есть свои требования: не более 25 градусов. Если в ваших планах – небольшая беседка, тогда отдайте предпочтение самой простой конструкции, где, по сути, будут только обрешетка, кровельное покрытие и стропила.
Если же вас вариант беседки будет чем-то средним между предложенными, ориентируйтесь на то, какими будут стены постройки:
Посмотрите, насколько разреженной строится обрешетка под точно такую же металлочерепицу теперь:
С двускатной крышей дома такое не провернуть: шаг обрешетки высчитывается строго по таблице. Но в плане беседки – другое дело.
Идем далее. Минимально допустимый наклон кровли беседки – 12 градусов. Так, если уклон вы выбрали около 30 градусов, тогда нагрузка снежного покрова уже значительно уменьшена, а нагрузка от ветра – увеличена. Дело в том, что в России конструкция крыши беседки выдерживает кроме собственного веса еще и временные нагрузки. Это снеговой покров, разрежение ветра с подветренной стороны и давление с наветренной. Также не забывайте про чистку от снега, есть своя нагрузка также от ремонта, и порой бывают такие казусы, как упавшая тяжелая ветка дерева. Вот почему в российских регионах динамические нагрузки на крышу колеблются от 70 до 200 килограмм на один квадратный метр.
Давайте разберемся с этим подробнее. Чем острее крыша беседки, тем легче с нее будет сходить снег и вам не нужно будет его очищать после каждого снегопада. Но при этом, если в вашей местности есть сильные ветра, существует риск, что крышу попросту сорвет. А потому ее лучше делать пологой. Вам придется выбирать между двух зол! Почему мы и советуем посмотреть карту снеговых и ветровых нагрузок в вашей местности.
Что для вас важнее и от чего лучше обезопасить вашу беседку: от ветра или снега? Если у вас еще есть сомнения и вам трудно определиться, обратите внимание, какие крыши беседок строят ваши соседи. Обычно такая традиция существует не просто так.
Следующим шагом мы должны определиться с внутренним устройством такой крыши. Дело в том, что беседки обычно строятся без чердака и редко с какой-либо внутренней вентиляцией. Конечно, все зависит от того, насколько сложной будет сама беседка.
Так, если вы использовали гидроизоляционную пленку, и тем более утеплитель, вентиляцию нужно продумать обязательно.
Для беседки самый простой вариант – это небольшие вентиляционные отверстия, которые проходят между гидроизоляционной пленкой и утеплителем. Если же беседка представляет собой более монументальная строение с закрытыми стенами, окнами и фундаментом, тогда вентиляцию такой крыши нужно делать такой же, как и в обычной, в дачном доме, с продухами, или в виде принудительной системы.
Сейчас разъясним вам этот момент более подробно. Самые слабые места любой беседки – это открытость и подверженность погодным явлениям с внутренней стороны. Мало кто при строительстве беседки задумывается о том, что в нее будут задуваться ветром снег и дождевая вода. А ведь это на самом деле проблема. Поэтому двускатную крышу открытой беседки обязательно нужно обшить изнутри:
Многие на этом этапе интересуются: а действительно нужна ли гидроизоляция для крыши беседки? Мы скажем так: все-таки нужна. Дело в том, что в беседке как постройке для отдыха часто присутствует какая-нибудь еда: либо это горячий чай уютными вечерами, либо ароматные шашлыки, от, которых исходит пар, и тому подобное.
Все это, включая дыхание живых людей, которые находятся внутри, создает такой физический процесс, как «водяные пары». Они всегда поднимаются вверх – в данном случае прямо к стропилам. И если те никак не защищены, водяные пары будут напитывать их и собирать конденсат.
Другая сила, которая воздействует на крышу беседки – это дождевая вода. Дело в том, что как бы вы ни выбирали кровельное покрытие, всегда есть вероятность, что при сильном дожде жидкость может проникнуть внутрь стропильной системы. Например, для фальцевой кровли уязвимым местом является соединение листов, а для профнастила – это дождь с ветром, которые загоняют дождевую воду прямо под черепки. Поэтому от гидроизоляции отказываться нельзя.
Самый простой вариант гидроизоляции для беседки – это полиэтиленовая пленка. Стоит копейки, служит не менее 5 лет и самая простая в укладке. Когда вы изготовите стропила, расстелите на них такую пленку и закрепите строительным степпером (на крайний случай гвоздями). Поверх смонтируйте обрешетку и кровельное покрытие.
Второй вариант – это современная антиконденсатная пленка. Суть этого изобретения в том, что конденсат не образовывался на такой крыше и не стекал потом по ней каплями.
Третий, более основательный вариант – это современные гидроизоляционные мембраны. Это своего рода «умные» пленки. Пар, который поднимается снизу вверх в беседке, легко проходит через такие мембраны и выводится наружу. А дождевая вода, которая падает сверху, вниз к стропилам уже не просачивается.
Итак, приступаем к строительству!
Этап I. Проектируем
В любом случае, чтобы построить двускатную крышу беседки, вам необходимо обязательно заранее сделать чертеж. Беседка – это малая архитектурная форма, и не стоит строить ее на глаз. А чтобы потом готовое изделие было красивой геометрической формы, не кривое и без изъяна, заранее обязательно нужно сделать подробный чертеж.
Этап II. Подготавливаем материал
Для строительства этой беседки нам понадобятся такие материалы:
- Брус 150 X 150, для нижней, верхней и обвязки.
- Доска 50 x150 для стропильных досок.
- Обрезная дюймовка строганая для обрешётки крыши.
- Крепежные элементы для всего этого добра.
Этап III. Изготавливаем стропила

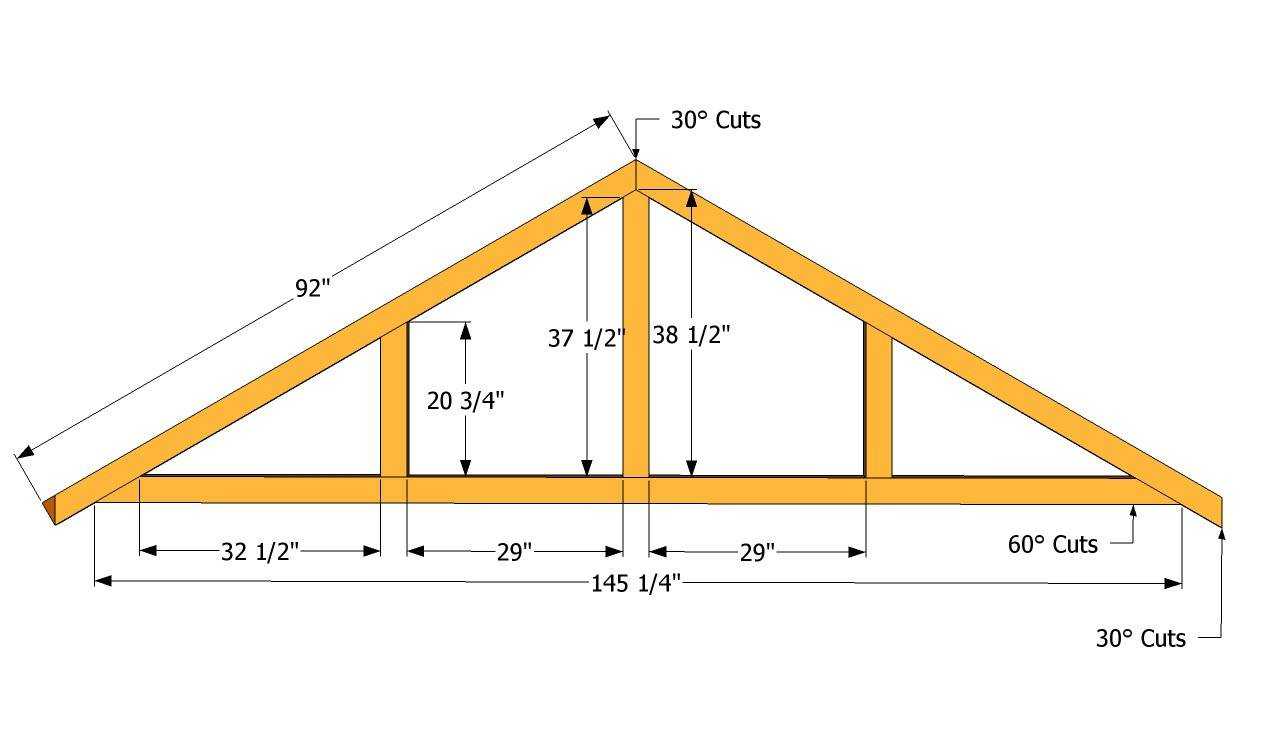

А теперь подготовьте шаблон, по которому вы сможете легко и быстро сделать качественные стропила для беседки.
Что же касается обрешетки такой крыши, мы изначально советуем сделать ее правильно потому, что на такую кровлю зимой действует, по сути, также сила снега, что и на крышу жилого дома.
Как ни странно, иногда двускатная крыша бывает вообще без стропил. Таковая называется бесстропильной, и чаще всего встретить ее можно в деревянном рубленном строительстве. Но это больше исключение из правил.
А чтобы обеспечить большую устойчивость стропильной системы крыши беседки, используйте откосы, раскосы и диагональные связки.
Этап IV. Закрепляем стропила на крыше
Если же вы строите беседку из бруса или бревна, стропила устанавливаются несколько иначе. Так, стропильные ноги соединяются специальными скобами со вторым верхним венцом, а сверху – с определенной степенью свободы.
Как только стропильные фермы будут готовы, поднимаем их на беседку, крепим на конек и выравниваем натянутыми нитками. Убираем распорки и проверяем горизонталь:
Кровельное покрытие при этом можно монтировать на готовой крыше, или же на прямо на стропильные фермы, которые были сформированы еще на земле. Небольшие параметры это позволяют, и так намного легче будет вам.
Этап V. Проводим печную трубу через крышу
Вот еще о чем вам нужно подумать. Если вы строите беседку для барбекю, крайне важно позаботиться о пожарной безопасности крыши. В первую очередь, это металлическая защита деревянных элементов в тех местах, где проходит труба печи.
Конечно, если начнется пожар во время приготовления шашлыков, из открытой беседки убежать будет несложно. Но, если кому-нибудь на голову свалится горящий кусок стропила, ничего хорошего это не сулит. Поэтому будем подходить к делу со всей ответственностью. А если вы научитесь подходить к подобным вопросам грамотно, с соблюдением всех технологий, вы легко сможете строить вот такие красивые монументальные беседки не только для себя, но и по заказу:
Как видите, при желании вы со всем справитесь самостоятельно!
Будьте в курсе!
Подпишитесь на новостную рассылку
Кровля — чертежи в плане
Важно определить Несущие стены, на которые будут опираться стропильные фермы (на следующих чертежах в плане все несущие стены показаны заштрихованными).
Линии крыши — линии хребта, линии вальмы, линии разжелобка, линии фронтона и свеса карниза — на концах секций здания и на стыках предоставляют информацию о требуемой форме крыши.
В двух примерах, показанных ниже, планы стен идентичны (кроме стены парапета на Крыше B), но формы двух крыш сильно различаются, на что указывают линии крыши на чертежах в плане.
Крыша A
Коньковая линия отмечает вершину каждой из трех секций крыши на этом плане крыши. Диагональные линии во внешних углах здания указывают на вальмовые концы. Две частичные линии бедра в центральной части соединяют более высокую линию хребта с двумя нижними линиями хребта по обе стороны от него. Диагональные линии в двух внутренних углах здания представляют собой линии впадин, образованные в месте пересечения двух секций.
Крыша В
Коньковая линия отмечает вершину каждой из трех секций крыши. Концы фронтона идентифицируются по линии конька, проходящей через торцевую стену до линии выступа фронтона.
На конце парапета (внизу слева) линия конька и крыша заканчиваются на внутреннем крае стены парапета, которая проходит над крышей.
Стены парапета и фронтона не несущие. Вертикальная линия хребта пересекается с левой горизонтальной линией хребта в точке, что указывает на то, что эти две линии хребта находятся на одной высоте.
Это означает, что более узкая секция должна иметь более крутой уклон, чем более широкая секция, чтобы достичь той же высоты гребня. Разница между уклонами двух секций также очевидна из того факта, что линии бедра и впадины через угол не находятся под углом 90 027 45° к стенам и линии хребта.
На следующих видах в плане крыш A и крыш B показаны типы концов здания и соединения
Типы этих двух разных форм крыш.
Штриховка на этих чертежах проходит горизонтально вдоль каждой плоскости крыши.
Крыша A
Нижняя левая секция начинается с ребра внизу и заканчивается впадиной, которая находится на вершине боковой плоскости верхней секции, образуя соединение впадины.
Верхняя левая секция имеет ребра на обоих концах, а верхняя правая секция имеет впадину слева и ребро на правом конце. На стыке двух параллельных секций нижний конец более узкой секции находится поверх тазобедренного конца более широкой секции.
Примечание. В обоих соединениях вторая линия ендовы совпадает с нижней частью линии впадины, но эти линии не показаны, поскольку плоскости крыши на той стороне соединений непрерывны поперек соединений.
Крыша B
В нижней части здания крыша заканчивается на внутренней поверхности парапетной стены. В правом конце здания крыша нависает над фронтонной стеной. В подфронтонном стыке более узкая часть крыши ниже и доходит до частичной стены фронтона, а крыша более широкой части выше и доходит до свеса фронтона над нижней крышей – только с одной стороны. С другой стороны этого подфронтонного соединения плоскость крыши непрерывна.
Примечание. Поскольку шаг отличается по обеим сторонам угла, для этого углового соединения потребуется индивидуальный набор ребер и ендов.
В качестве альтернативы можно использовать соединение Hip-Valley — см. Hip-Valley.
←Высота фермы крыши
Типы крыш — Поддержка XactRemodel
При построении сметы XactRemodel Studio позволяет создавать эскизы девяти различных типов крыш: двускатная , плоская/навесная , вальмовая , Частичное бедро , Голландское бедро , Половина бедра , Гамбрель , Ствол и Башенка .
Выше приведен пример создания эскиза двускатной крыши в XactRemodel Studio.
- Нажмите на инструмент «Крыша» или введите букву F.
- Выберите тип крыши, для которой вы хотите построить смету.
- Перетащите и щелкните, чтобы расположить двускатную крышу.
Типы крыш
Имущество | Описание |
Двухскатная крыша | Двускатная крыша имеет две стороны, но не обязательно такой же наклон, как кошачья крыша, образующая гребень в самой высокой точке. |
Плоская/односкатная крыша | Плоская/односкатная крыша может быть пристроена к дому или может быть отдельной крышей. Односкатная крыша имеет уклон от пологого до крутого. ** Обновите это |
Шатровая крыша | Шатровая крыша имеет наклон со всех сторон к стенам дома. |
Частичная вальмовая крыша | Частичная вальмовая крыша похожа на вальмовую с двух самых длинных сторон и имеет две укороченные стороны для создания карниза с выступами на каждой. Он предлагает меньше чердачного пространства. |
Голландская вальмовая крыша | Голландская вальмовая крыша идеально подходит для отвода дождевой воды и снега, но также уменьшает чердачное пространство. Он имеет карнизы со всех сторон, которые могут обеспечить затенение окон. |
Полувальмовая крыша | Полувальмовая крыша имеет верхнюю точку фронтона, которая заменена небольшим вальмом, образующим квадратную форму с вершиной фронтона. |
Крыша Gambrel | Крыша Gambrel, также известная как крыша амбара, имеет много места, которое можно использовать для хранения вещей, дополнительного жилого пространства или могут включать слуховые окна для дополнительного освещения. Он имеет два набора граней с разными наклонами. Крыша Gambrel была популярна в голландской колониальной архитектуре с 1700-х по 1800-е годы. |
Бочкообразная крыша | Бочкообразная крыша имеет кривую полуцилиндрической формы, которая была создана путем размещения нескольких арок рядом. Эта крыша может использоваться для прямоугольных зданий, охватывающих большие расстояния, или для декоративных элементов в сочетании с другими типами крыш. |
Крыша башни | Крыша башни первоначально использовалась для защиты замка. Однако башенные башни стали декоративным дополнением к современным домам и зданиям. |
Нижний край полувальма может иметь желоб, ведущий к остальной части крыши с одной или обеих сторон.
