Односкатная крыша своими руками – чертежи и схемы

Схема односкатной крыши уже публиковалась в рубрике «Кровля» с пометкой «Односкатная крыша своими руками чертежи и схемы». Сейчас мы дополняем этот материал новыми чертежами и схемами, которые помогут вам точнее выполнить кровельные работы.

Кроме того, что здесь есть рисунки для работ по дому, выкладываем еще чертеж сарая с односкатной крышей и чертеж односкатной крыши беседки, которая может быть установлена на придомовой территории.

Ниже публикуемых изображений вы сможете прочитать комментарии и общие материалы по данному типу кровли.

Как видите, особых отличий в самой стропильной системе нет, единственное, если под кровлей дома с одним скатом вы захотите делать жилое помещение, то вам придется угол наклона кровли делать 45 градусов к горизонтали.

Стропильная система односкатной крыши СХЕМА для дома:

Стропильная система односкатной крыши СХЕМА для сарая или бани:

Схема односкатной крыши беседки:

Чертеж сарая с односкатной крышей (боковая проекция):

Важней всего – «роза ветров»

Когда говорят о загородном доме, коттедже или даже обычной городской квартире в многоэтажке, часто употребляют выражение: главное, что есть крыша над головой. Это то, что подразумевается само собой, но существенным моментом в этом едва ли не основном элементе конструкции здания, является ее надежность. Именно этот момент должен быть определяющим, когда речь заходит об обустройстве крыши.

В выборе среди разных видов такого покрытия, для многих определяющим является ценовой фактор, наличие финансовых ресурсов, материалов, но не менее важен и погодный фактор в данной конкретной местности.

При обустройстве односкатной крыши особенно важна так называемая «роза ветров», т.е. основное преимущественное направление ветра. Особенностью такого вида асимметрической кровли является то, что одна стена дома будет ниже другой — противоположной.

Если позволяет расположение здания или этот фактор был учтен изначально на стадии проектирования, то можно приступать к расчету количества необходимых материалов и вспомнить школьные уроки с тригонометрии (синусы и косинусы). Тригонометрия вам понадобится, чтобы выполнить, например, чистовой чертеж сарая с односкатной крышей или чертеж односкатной крыши беседки, например.

Выбираем материал для кровли

Прежде всего, следует определиться с выбором материала для крыши, воспользовавшись для этого «Строительными нормами и правилами», в нашем случае — СНиП II-26-76.

Итак, выбрав шифер, ондулин, металлочерепицу, металлический профнастил, специалисты рекомендуют использовать угол наклона больше 12 градусов. Допускается наклон от 6 до 12 градусов, но тогда стоит дополнительно герметизировать горизонтальные и вертикальные стыки между листами.

Керамическая и цементно-песчаная черепицы потребуют угла не меньше 10 градусов, гибкая битумная – 12-ти. Для металлических листов (стальных, оцинкованных, медных и прочих) подойдет наклон не меньше, чем 17 градусов.

Плитки из асбестоцемента или сланца нуждаются в еще большем наклоне – не меньше 27 градусов. Подытоживая наведенные цифры, оптимальным может считаться угол наклона в 20-30 градусов.

Тогда можно не переживать, что обильный снегопад продавит кровлю, из-за затяжных дождей вода будет затекать между стыками, а сильный ветер сдует ее, что вполне возможно, когда наклон крыши будет более 30 градусов.

Укрепляем узлы и стропила

Определившись с материалом покрытия и вспомнив уроки геометрии, просчитывается перепад высоты между противоположными стенами. Поняв, как будет обустраиваться односкатная крыша своими руками, чертежи надо делать до того, как вы начинаете работы, а никак не во время их.

На верхней части несущей стены будет крепиться задающий тон всей конструкции мауэрлатный брус. Его сечение должно быть не менее 100х100 мм.

Его следует предварительно пропитать антисептическим средством, а от кирпича или бетона несущей стены гидроизолировать полосой рубероида или толи. Брус должен быть выставлен строго горизонтально, поэтому к этому процессу необходимо подойти ответственно и не торопясь.

Стоит сначала «наживить» анкерные болты, проверить уровнем горизонтальность, а потом уже укрепить окончательно, через каждые метр-полтора, вкрутив крепежные болты.

В качестве стропил используют доску размером 50х100 мм, длина которой должна быть немногим больше, чем сам пролет. Как правило, 30-50 сантиметров – достаточно. Доску также обрабатывают антисептиком. Для того чтобы надежно закрепить стропила, в мауэрлатном брусе делают пазы и установив в них несущую продольную доску, прибивают ее гвоздями.

Чтобы выдержать одинаковый наклон по всей ширине крыши, стоит сначала установить крайние стропила и протянуть между ними леску – маленькая хитрость, которая значительно упростит работу.

Когда длина пролета между несущими стенами больше 4,5 метров, их стоит дополнительно укрепить дополнительными опорами посредине или треугольными подпорками вдоль стен. Проверяют прочность всей конструкции также просто. Стропила не должны прогибаться под весом взрослого мужчины (70-80 кг).

Обрешетка, гидроизоляция, утепление

Дальше делают обрешетку, используя бруски 50х50 мм, которые крепят поперек стропил. Следующий шаг – гидроизоляция и утепление крыши. Для первого служит пароизоляционная пленка, а для утепления предпочитают использовать стекловату или стекловолокно.

Стоит отдельно оговорить, что приведенные типоразмеры несущих конструкций могут быть и иными, все зависит от наклона ската и используемого кровельного материала. Так, мауэрлатный брус может быть и толще, а расстояние между стропилами – меньше. Например, разные чертежи сараев с односкатной крышей дают разные сечения пиломатериалов для стропильной системы.

Преимущества и недостатки односкатной крыши

К преимуществам односкатной крыши относится относительно меньшее количество материалов, необходимых для ее обустройства. Относительная легкость ее монтажа – также импонирует многим, поскольку при определенной сноровке и наличии некоторых навыков, ее можно осуществить самостоятельно, в крайнем случае, воспользовавшись помощью друзей.

Такие крыши более теплые, поскольку площадь для проникновения холодного воздуха в этом случае значительно меньше. Ремонт односкатной кровли, если он понадобится, также просто и легко сделать.

К основным недостаткам односкатных крыш относят не особо эффективное использование чердачного пространства. Что касается эстетических аспектов, то дом с односкатной кровлей будет смотреться даже оригинально.

Она привнесет своеобразную изюминку во всю конструкцию всякого здания, будь это жилой дом, гараж или другие подсобные помещения.

Если все рассчитать грамотно и выполнить все инструкции, предъявляемые к ее монтажу, односкатная крыша прослужит верой и правдой не один десяток лет.

Чертежи крыш домов своими руками

Безусловно, возведение крыши является завершением всей постройки. Поэтому именно от этого элемента зависит качество проживания в доме, его долговечность и надежность. Именно по этой причине огромное значение имеют в возведении дома чертежи крыш, о которых мы поговорим в нашей статье.

Содержание

  1. Проектирование крыши
  2. Варианты крыш
  3. Исполнители чертежа
  4. Этапы составления чертежа
  5. Состав чертежа
  6. Где взять чертеж?

Проектирование крыши

Если рассматривать значение каждой конструктивной системы дома, то можно определить, что крыша по общему значению превосходит прочие элементы. В связи с этим, при устройстве крыши требуется немалое внимание.

Перед тем, как начинать кровельные работы на строительных объектах, необходимо составить чертежи крыш домов, то есть спроектировать кровлю с учетом основных функций, которые она должна выполнять на качественном уровне.

Варианты крыш

Перед началом проектирования стоит определиться с наиболее подходящим вариантом конструкции.

Совет. Для этого изучите множество вариантов и остановитесь на том, который будет подходить к дому по всем параметрам.

Конструкция скатной крыши

При выборе конструкции крыши следует подумать, подходит ли она к тем климатическим условиям местности, где строится дом. Это определяется, для того чтобы правильно выбрать материал крыши и кровельное покрытие.

Совет! Если ваш дом строится на местности, где преобладают порывистые ветра, то не стоит выбирать конструкцию с высокой крышей. Так как она менее устойчива к природным нагрузкам. Напротив, если местность под строительным участком характеризуется сильными снегопадами, то конструкцию крыши нужно выбирать выше и круче, чтобы снег не задерживался на кровле, с целью предотвращения попадания влаги под кровлю.

Плоские кровли однозначно не выполняют свои функции. Поэтому будет правильным на жилых постройках сооружать скатные конструкции. Скатная кровля способна оказывать сопротивление таким атмосферным явлениям, как снег, дождь, опавшие листья.

Конструкция крыши со скатом предотвращает задержку на кровле мусора и осадков, что способствует надежной защите кровли от разрушительного воздействия влаги и несвоевременной порче кровельной конструкции.

Составляя чертежи крыши скатного типа можно вносить в инженерную мысль дополнительные идеи или серьезные изменения.

Конечно, все должно происходить в рамках разумного, так как от особенностей кровельной конструкции зависит способность выполнения крышей своих функций:

  • надежность кровельной конструкции;
  • безопасность эксплуатации дома.

Исполнители чертежа

Такой документ, как чертеж крыши, выполняется индивидуально для каждого проекта. Самостоятельное составление может привести к негативным последствиям.

Многие застройщики при выполнении чертежных работ руководствуются стандартами СНИП, пользуются вспомогательной литературой, но при этом совершают множество неточностей. Впоследствии чертеж не утверждается архитектором.

Совет. Поэтому, чтобы дважды не совершать одну и ту же работу или тратить время, деньги на исправление ошибок в чертеже, лучше сразу доверить его составление специалистам архитектурных учреждений.

Следовательно, доверяя профессионалам, вы будете уверены в правильности составления чертежа и надежности кровельной конструкции.

Процесс создания чертежа требует досконального понимания сложности процесса, который непосредственно влияет на устройство и эксплуатацию крыши. Fizzslots зеркало.

Этапы составления чертежа

Старт в составлении чертежа начинается с определения шага и формы стропильных ног.

Для того чтобы правильно определить толщину материала для стропил, необходимо учесть:

  • наклон кровли;
  • тип кровельного покрытия;
  • климатические особенности региона.

Следующий после старта этап – это определение количества стропильных конструкций. Человек, составляющий чертеж крыши дома, должен определить оптимальный вариант стропильной конструкции.

Она может быть:

  • наклонной;
  • висячей.

Висячая стропильная система крыши устанавливается на две несущие стены. Наклонные стропила укрепляются несущими колоннами или средней стеной.

Составление плана также включает расчет обрешетки крыши (основы).

Обрешетка кровельного покрытия делится на такие виды:

  1. для рулонной и мягкой кровли – сплошная;
  2. для волнистой ли листовой кровли – обычная (промежуточная).

При расчете обрешетки следует учитывать угол наклона крыши и тип кровельного материала. Кроме перечисленных моментов при составлении чертежа учитывается наличие крепежных элементов, вспомогательных упоров, которые будут располагаться на конструкции кровли.

Состав чертежа

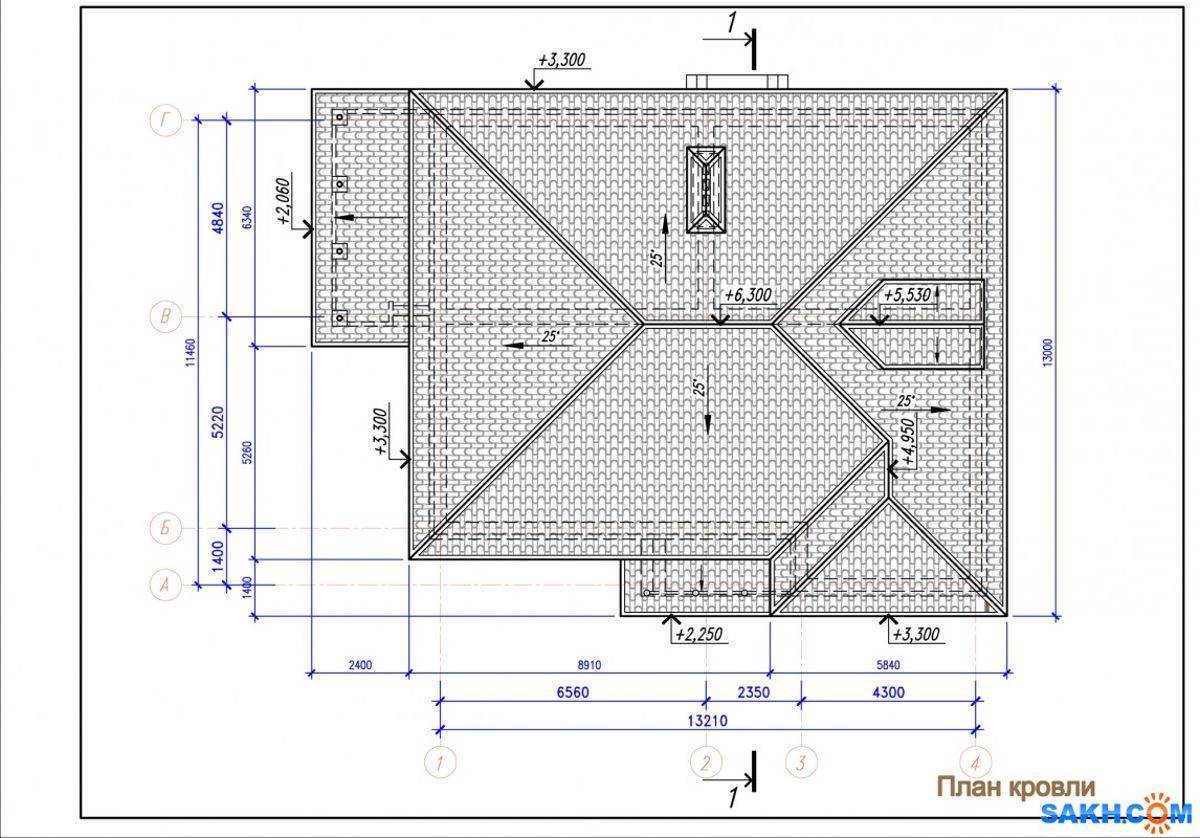

Схематическое изображение крыши

Обязательно конструкция крыши + чертежи содержит явное представление о стропильной системе и расчеты по ней.

Помимо этого чертеж, в зависимости от конструкции, содержит такую информацию:

  • план примыкания кровли с прижимным профилем к парапету;
  • примыкание без прижимного профиля;
  • план эксплуатируемой кровли с дверным проемом;
  • примыкание нескольких скатов;
  • устройство водосточных воронок;
  • схему кровельного лотка и прочее.

Недостаточно, чтобы чертеж содержал только схематическое представление о типе предполагаемой к обустройству крыши.

Безусловно, что по схеме можно определить тип крыши:

  • односкатная;
  • шатровая;
  • вальмовая;
  • плоская.

Но этого в строительстве недостаточно.

Внимание. Чертеж обязательно должен составляться с учетом всех нюансов и расчетом размеров форм и количества материала.

Где взять чертеж?

Наверняка, многие столкнулись с такой ситуацией, что чертеж нравиться, но он не подходит вам с точки зрения финансовых соображений.

Вот и начинаем мы действовать по принципу экономии, прямо как кот Матроскин из мультфильма. Только у него корова – молоко, а здесь на кону кровля и надежность дома.

Вот и подумайте, стоит ли самостоятельно составлять чертеж, если нет для этого необходимой базы знаний? Не обернется ли такая экономия большими растратами?

На наш взгляд, это серьезное дело лучше доверить профессионалам – архитекторам, проектировщикам. Только тогда вы будите уверены в правильности выполнения своих действий на 100%.

Какая будет у вас крыша над головой, в полной мере зависит от вашего выбора. Помните, что при ее обустройстве особое внимание надо уделять всем этапам, с момента составления чертежа, до момента устройства кровельных материалов и водосточной системы на крыше.
