Садовые лавки – это не просто мебель, которая предназначена для отдыха. С помощью подобных изделий можно украсить участок, создать гармоничные композиции, идеально вписывающиеся в окружающее пространство. Если изготавливается скамейка своими руками, то она будет полностью соответствовать требованиям владельца. Творческий процесс прост, не займет много времени. Главное – правильно выбрать подходящий дизайн, месторасположение, материал.

Содержание

1. Особенности изделия
2. Чертежи и размеры
3. Как сделать своими руками
4. Простая классическая конструкция
5. Из металла и дерева
6. Лавка без спинки
7. Садовое кресло-скамейка из палет
8. Из старых стульев
9. Из бревен или изогнутых веток
10. Скамейка со столиком
11. Нестандартные решения
12. Полезные советы
13. Видео

Особенности изделия

Современные садовые скамейки представляют собой архитектурный элемент ландшафтного дизайна. Это комфортные, практичные, многофункциональные изделия. Служат для отдыха и релаксации после напряженных трудовых будней или работ на участке.

Лавочка со спинкой, установленная в укромном тихом уголке рядом с прудом либо цветущими клумбами, станет прекрасным местом для уединения и размышлений. Часто мебель располагается в беседках, на верандах, летних площадках для пикников. Не рекомендуется ставить изделия так, чтобы с них открывался вид на гаражи, заборы. Идеальный фон – цветники и палисадники, которые будут радовать глаз. Уместны скамейки на детских площадках, у парадного входа или бассейна. Еще один вариант размещения – рядом с грядками, на огороде. Лучше, если лавочка стоит в тени.

Скамейки для дачи или сада должны быть удобными. Оптимальны эргономичные конструкции, на которые можно не только присесть, но и с комфортом откинуться на спинку. Большое значение имеет безопасность изделий, а также способность выдерживать высокие нагрузки. Именно поэтому при самостоятельном изготовлении стоит отдавать предпочтение качественным материалам и фурнитуре.

Скамейка должна иметь привлекательный внешний вид и оформление, которое будет гармонировать с дизайном всей приусадебной территории.

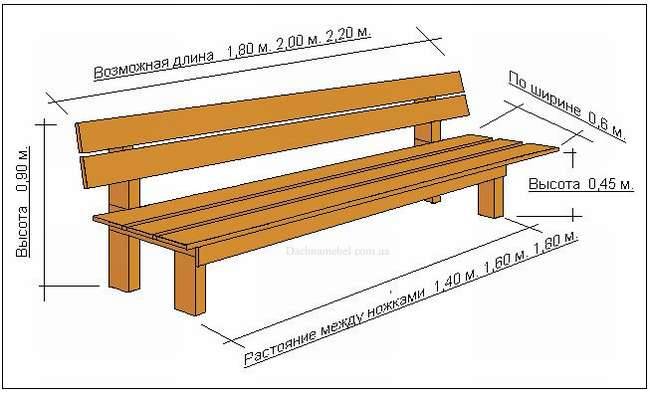

Чертежи и размеры

При составлении чертежей садовых скамеек необходимо учитывать вместительность изделий. Стандартные модели рассчитаны на двух – четырех человек. Новичкам пригодятся готовые схемы с размерами, но при необходимости их можно менять в зависимости от индивидуальных предпочтений.

Для создания удобной мебели можно воспользоваться стандартными параметрами. Оптимальная длина скамейки – 150 см, она позволяет комфортно разместиться троим людям. Высота от земли – 45 см, спинки – 90 см, рекомендуется располагать ее под небольшим углом, около 20 градусов. Ширина сиденья составляет 40 см.

Для создания схемы необходимо нанести на бумагу эскиз предполагаемой конструкции. На нем отмечаются все элементы мебели и размеры. Если планируется создание изделия со спинкой своими руками, чертежи должны отражать способ крепления к сидению. Ножки стационарных моделей плотно фиксируются в грунте.

Как сделать своими руками

Изготовление скамеек своими руками – интересный творческий процесс, позволяющий осуществить разнообразные дизайнерские идеи. Сегодня востребованы классические деревянные и комбинированные модели, без спинки. Многие мастера украшают участки лавками из палет, старых стульев, бревен, дополняют изделия столиками или клумбами.

Простая классическая конструкция

Для создания лавочки потребуются деревянные доски 150 х 150 см, толщина которых равна 30–40 мм, заготовки для ножек и держатели спинки, элементы для изготовления сидений. Брус 40 х 40 мм необходим для укрепления конструкции. В качестве крепежей используются саморезы. Из инструментов понадобятся шуруповерт, электролобзик, рубанок, наждачная бумага для шлифовки.

1. Все детали раскраивают и вырезают при помощи электрического лобзика.
2. Поверхность элементов шлифуют, торцы обрабатывают рубанком для придания скругленной формы.
3. Первыми собирают ножки, расстояние между передними и задними элементами должно составлять 28 см. Соединяют их при помощи бруса, обвязка делается с обеих сторон.
4. Готовые боковины фиксируют друг с другом досками, предназначенными для сидения.

Важно, чтобы между заготовками оставались одинаковые зазоры – не более 2 см. Служат они для циркуляции воздушных масс и отведения влаги. После этого скамейка из досок подлежит укреплению и монтажу спинки. Для финишного покрытия применяется пропитка, затем лак.

Раскроить и вырезать необходимые деталиСобрать ножки, зафиксировать боковины друг с другом доскамиПрикрепить спинкуНанести пропитку, покрыть лаком

Из металла и дерева

Чтобы сделать своими руками садовую скамейку, потребуются инструменты для сварки и резки металла: болгарка, сварочные аппарат, а также расходники к ним. Из материалов необходимо подготовить профилированные трубы, доски. В процессе работы пригодятся: строительный уровень, рулетка, напильник, рубанок, краски, плоскогубцы, молоток, болты, гайки.

Металлические профили также используются для создания разнообразных конструкций для сада. Это могут быть ограждения, беседки, арки, каркасы, навесы, качели.

Простые, но элегантные скамейки для дачи из металла можно изготовить самостоятельно, без чертежа, руководствуясь пошаговой инструкцией.

1. Из труб формируют 3 прямоугольника, которые соединяют направляющими и создают раму для сидения.
2. В каждом элементе высверливают симметричные отверстия для крепления досок.
3. Каркас обрабатывают красящими составами, предназначенными для металла.
4. Деревянные детали покрывают морилкой.
5. После полного высыхания элементов производится сборка.

Железные лавочки отличаются надежностью, простотой конструкции. Самой удобной и практичной станет складная скамейка, для изготовления которой нужен опыт.

Лавка без спинки

Чтобы сделать садовую скамейку своими руками потребуется брус, доски 40 мм, штифты. Из инструментов – лобзик, шуруповерт, фрезер, шлифовальная машинка. Модель получится маленькая, всего 120 см в длину, подойдет для 1–2 человек.

1. Доски для изготовления сидений нарезают и обрабатывают, грани закругляют.
2. Бруски для ножек нарезают одинаковой длины, предварительно проводится разметка для крепежей.
3. Высверливают отверстия под штифты, в зависимости от их диаметра.

Если сидение крепится гвоздями, то места соединений легко замаскировать при помощи мастики, смешанной с опилками. После засыхания материал выравнивают шкуркой до гладкого состояния. Поверх наносится слой краски или лака.

Лавки из бруса будут менее удобными по сравнению со скамьями, которые позволяют облокотиться на спинку. Но при установке возле стены дома или в беседке можно решить эту проблему.

ЧертежНарезать доски, обработать, закруглить граниВырезать бруски для ножек, сделать разметку для крепежейВысверлить отверстия под штифтыЗамаскировать места соединений, выравнять шкуркой до гладкого состоянияНанести слой краски или лака

Садовое кресло-скамейка из палет

Один из наиболее простых вариантов – садовая скамейка со спинкой из поддонов. Перед тем как приступить к работе, необходимо подготовить материалы и инструменты: саморезы, пилу, бруски для подлокотников и ножек, доски либо фанеру, уголки, рулетку, дрель, шуруповерт. Для личной защиты потребуются строительные очки и перчатки.

При создании скамейки своими руками могут понадобиться лак или краска, подушки. На подготовительном этапе поддоны разбирают, распиливают на две части так, чтобы узкая сторона служила опорой, широкая – сидением. Поверхность шлифуют для устранения всех шероховатостей.

1. Все элементы вырезают на основе оптимальных размеров скамейки, скрепляют шурупами.
2. Половинки сиденья соединяют и плотно стягивают саморезами.
3. Ножки не должны быть слишком высокими, стандарт – 45 см. Для их крепления используют металлические уголки.

Лавочка садовая со спинкой, покрытая краской, служит значительно дольше. Если поверхность обрабатывается лаком, изделие отлично гармонирует с цветами и зелеными насаждениями.

Из старых стульев

Для создания скамейки со спинкой из дерева потребуются 2–3 ненужных стула, широкие доски (1–2 шт.), бруски, наждачная бумага, пила, дрель. Крепление элементов осуществляется саморезами, строительным клеем, отделка – лаком или краской. Все действия производятся по инструкции:

• со всех стульев снимают обивку и подлокотники, детали из дерева и металла зачищают;
• удаляют каркасы сидений, при необходимости подравнивают до одинаковой длины ножки;
• из брусьев собирают раму, закрепляя саморезами к основанию сидений;
• поверх готового каркаса фиксируют доски, на них накладывают слой наполнителя, который затем обтягивают обивкой;
• после сборки все отверстия закрывают шпатлевкой, ошкуривают изделие и покрывают краской.

Чертеж скамейки в этом случае не понадобится. Конструкция декорируется подушками, устанавливается в тени деревьев либо на открытой площадке.

Снять обивку и подлокотники, зачистить детали из дерева и металла
Собрать из брусьев раму, закрепить саморезами к основанию сидений
Закрыть отверстия шпатлевкой, ошкурить изделие и покрыть краской
Зафиксировать доски поверх каркаса, наложить слой наполнителя, обтянуть обивкой

Из бревен или изогнутых веток

Чтобы сделать своими руками скамейку для дачи, необходимо подготовить бревно, подходящие ветки, пилу, штифты, рулетку, молоток. Потребуются также защитные составы для обработки дерева. Рабочий процесс включает следующие действия:

1. Ствол дерева распиливают вдоль. Делается это ровно посередине либо с небольшим смещением.
2. Толстый элемент служит сидением, более тонкий – спинкой.
3. В местах соединения проделывают отверстия под установку штифтов.
4. Спинку насаживают на основание и забивают молотком.

При желании удобная скамейка дополняется спинкой из изогнутых веток с различным диаметром. Перед сборкой детали очищают от коры и шлифуют, затем фиксируют при помощи саморезов или гвоздей.

Ствол дерева распиливают вдольВ местах соединения проделывают отверстия под установку штифтовСпинку насаживают на основание и забивают молотком

Скамейка со столиком

Начинать работу по созданию своими руками деревянной скамейки со спинкой и столиком необходимо с подбора инструментов и материалов. Понадобятся доски с параметрами 40 х 140 мм, 25 х 80 мм, 40 х 80 мм, торцовочная пила, дрель, элетролобзик, шуруповерт, рулетка, гвозди 50 и 80 мм, строительный клей. Все действия производятся поэтапно.

1. Из досок выпиливают два элемента длиной 60 см и еще два – 58 см.
2. В заготовках вырезают пазы, с помощью которых детали соединяют и фиксируют саморезами.
3. Получившиеся Л-образные стойки крепят к двум доскам.
4. Выпиливают 4 одинаковые поперечины, которые фиксируют к боковым опорам.
5. Для спинки отпиливают 4 детали по 600 мм, которые закрепляют на основании сидений.
6. Обшивка каркаса производится рейками или вагонкой.

При создании изделия важно придерживаться рекомендуемого угла наклона спинки скамейки: 15–40 градусов. Готовая конструкция обрабатывается защитной пропиткой для древесины.

Нестандартные решения

Чтобы сделать скамейку со спинкой из дерева своими руками, достаточно использовать имеющиеся навыки, рекомендации специалистов, готовые чертежи. Но существуют оригинальные решения, которые позволяют преобразить стандартную конструкцию в удобный и необычный декоративный элемент.

Скамьи вокруг дерева – один из самых привлекательных вариантов. Изделия эффектно выглядят, органично вписываются в окружающий ландшафт, позволяют разместить большое количество людей. Под тенью кроны можно укрыться от палящего солнца, отдохнуть от работы в саду. Конструкцию часто устанавливают вокруг красивой клумбы или фонтана.

Интересно смотрится мини-скамейка с вазонами вместо ножек. Цветущие растения станут лучшим украшением для садовой мебели. Еще одна похожая модель – изделие с небольшими ящиками, которые вставляются в специальные отверстия. В них насыпается грунт, затем высаживаются цветы.

Детская скамейка может принимать вид пазла. Фигурные сидения вырезаются в виде деталей мозаики, которые могут соединяться в единую конструкцию и разбираться на отдельные стульчики. Изделия раскрашиваются в яркие жизнерадостные цвета.

Простая скамейка из бруса станет элегантной и изысканной, если дополнить ее элементами ковки. Металлические детали используются для создания поручней или ножек, которые гармонируют с самым разным дизайном конструкций. Модели с ящиками для хранения практичны и удобны. В них можно спрятать хозяйственные принадлежности или детские игрушки.

Полезные советы

Для изготовления скамейки из дерева своими руками чертежи, а также материалы и инструменты стоит подготовить заранее. Если планируется конструкция из фанеры или досок, поверхность тщательно осматривается на наличие изъянов. Обязательно учитывается процент потерь при вырезании элементов.

Специалисты всегда начинают раскраивать детали из наиболее длинных досок. Все углы делаются закругленными, чтобы снизить риск травматизма. Спинку лавки из дерева не стоит изготавливать из сплошного полотна, поскольку сохнуть после дождей она будет очень долго. Оптимальны отдельные дощечки, прибитые параллельно друг другу.

Стандартная высота скамейки от 40 до 50 см. Для придания каркасу большей устойчивости вместо дерева применяется профильная труба. Перед установкой необходимо подготовить площадку. Поверхность обязательно должна быть выровненной и плотной. Идеальным вариантом станет булыжник или крупный гравий.

Деревянные скамейки покрывают красящими составами. При выборе стоит учитывать не только цвет, но и свойства. Большое значение имеет устойчивость к внешним факторам.

Людям, которые любят ездить на дачу, ухаживать за садом, нельзя забывать, что устанавливать скамью под плодовыми деревьями не стоит. Падающие яблоки и груши испортят внешний вид изделия. Все деревянные элементы обрабатываются лаком или олифой для защиты от капризов погоды.

Перед тем как сделать скамейку из подручных материалов, стоит познакомиться с особенностями подобных изделий, вариантами конструкций, полезными рекомендациями. Садовая мебель может быть не только удобной, но и практичной, долговечной, эстетически привлекательной.

Для изготовления скамейки чертежи, материалы и инструменты стоит подготовить заранееУглы делаются закругленными, чтобы снизить риск травматизмаДеревянные элементы обрабатываются лаком или олифой для защиты от капризов погоды

Видео

( Пока оценок нет )

Поделится с друзьями

Adblock
detector

чертежи и схемы сборки удачной модели для дачи из металла, профильной трубы, фото садового стола-скамейки

Содержание

• Варианты конструкций скамеек-трансформеров
  • Классический вариант складной скамейки-трансформера
  • Деревянные лавки — раскладушки
  • Лавки трансформеры необычных схем
• Какие инструменты и материалы потребуются
• Чертежи, размеры с описанием и схемы сборки лавки-трансформера
  • Чертежи самой удачной модели лавочки-трансформера из металла для дачи
  • Чертежи садовой скамейки-трансформера из дерева
• Как сделать лавку-трансформер из профильной трубы своими руками
  • Собираем стойки и основание скамейки
  • Набираем спинку и нашиваем облицовку
• Как сделать лавочку-трансформер с навесом
• Как сделать скамью-стол-трансформер из дерева своими руками
• Как сделать стул-скамейку-трансформер для огородника своими руками
• Варианты оформления
• Заключение

Сделать раскладывающуюся скамейку по силам практически всем, кто любит строить и делать всевозможные самоделки. Можно построить по готовому проекту или сделать чертежи и схемы лавки-трансформера своими руками. Конечный результат будет зависеть в первую очередь от правильного выбора конструкции, и лишь затем важен подбор материала и качество выполнения работ.

Трансформеры удобны в использовании на даче из-за небольших размеров и веса скамейки

Варианты конструкций скамеек-трансформеров

Выбрать подходящий вариант несложно, так как большая часть раскладывающихся лавочек очень похожи между собой по устройству и принципу работы. Чертежей лавочки трансформера, доступных для самостоятельного изготовления, существует более чем достаточно, поэтому выбирать есть из чего.

Другое дело, что не все самоделки одинаково хороши в пользовании в условиях дачи, поэтому будет правильным сначала разобраться в устройстве наиболее популярных моделей:

• Наиболее распространенные раскладные скамейки — трансформеры на металлическом каркасе;
• Аналогичные модели «раскладушек», но уже из древесины. Деревянная скамейка трансформер своими основными размерами и характеристиками примерно соответствует моделям из металла;
• Деревянные лавочки — трансформеры оригинальной авторской разработки, отличающиеся по типу раскладывания, размерам и форме;
• Малоразмерные каркасные лавки различных схем.

Устройство таких малюток часто копируется разработчиками с классических распашных трансформеров, но встречаются и оригинальные изделия необычных схем.

Схема предполагает разборку и сборку трансформера без крепежа

Многие дачники предпочитают делать своими руками такие скамейки трансформеры, фото, лишь по одной причине. Благодаря продуманной схеме и небольшим размерам они легко складываются, занимают немного места и могут транспортироваться на дачу даже в легковом автомобиле.

Классический вариант складной скамейки-трансформера

Наиболее распространены универсальные модели раскладных лавок на металлическом каркасе. Выглядеть трансформер может по-разному, но в его основе используется одна и та же схема. Формально такая скамейка состоит из трех деталей:

• Стационарная часть, это небольшая по размерам лавочка, которая всегда остается в одном положении, независимо от того, раскладывается трансформер или нет;
• Подвижная часть лавки, в сложенном состоянии она дополняет стационарную деталь, увеличивая ее размер в ширину. В разложенном положении это самостоятельное место для сидения;
• Спинка лавочки. При любой схеме трансформера она всегда соединена шарнирами с подвижной и стационарными частями.

Размер стола с лавочками, в который превращается трансформер в разложенном состоянии, равен габаритам спинки. Поэтому подобные схемы в сложенном положении всегда отличаются необычно высокой поддержкой для спины, что только увеличивает уровень комфорта для высоких людей и детей.

Схема скамейки не предполагает использование фиксаторов или зажимов, все держится под собственным весом

Важно! Все шарнирные соединения выполняются на болтах и втулках, никаких дверных навесов или петель не используется. Такое решение повышает жесткость конструкции и позволяет построить трансформер с наименьшими затратами.

Разобраться, как сложить или разложить своими руками лавочку трансформер, поможет пошаговая инструкция, приведенная на фото ниже.

Схема раскладывания – берем за спинку и сидение и тянем на себя

Трансформер поворачивается вокруг шарнира и переходит в положение стола

Элементы металлической конструкции могут быть скругленными в виде арок или прямоугольной формы. При желании можно отыскать своими руками чертежи на железную лавочку трансформер, выполненную в необычном квадратном стиле.

На работоспособность схемы форма стоек не влияет и определяется лишь индивидуальными предпочтениями будущих владельцев. Одна из моделей скамейки трансформера, доступная для сборки своими руками, приведена на видео

Деревянные лавки — раскладушки

Модели, изготовленные из древесины дуба или лиственницы, выглядят более привлекательно, хотя по схеме работы практически не отличаются от металлических собратьев.

Важно! Единственным существенным недостатком является невозможность полной разборки деревянного трансформера.

Если скамейку на металлическом каркасе можно разобрать на отдельные детали и весной собрать, то деревянную мебель придется прятать на зиму в дачном домике в собранном виде.

Лавки трансформеры необычных схем

Раскладные скамейки не обязательно должны превращаться в конструкцию из двух лавок и стола. Например, для самостоятельного изготовления можно выбрать схему скамейки с откидывающейся спинкой. В данном случае трансформер собирается в виде набора из секций, которые легко превращаются в откидной столик.

Еще одна необычайно интересная схема скамейки трансформера представлена ниже. Размеры мебели не отличаются от обычных моделей, но благодаря особому устройству сиденья и спинки последнее можно достаточно легко спрятать в нижней части конструкции.

Совсем простая лавка — трансформер представлена на фото ниже.

По схеме и принципу работы она напоминает папку или чемодан. Из всех приведенных вариантов эта модель, возможно, лучше всего подойдет для работы на даче в летний сезон.

Какие инструменты и материалы потребуются

Для изготовления трансформеров традиционно используются квадратная или круглая водопроводная труба, деревянные рейки, брус, доска, саморезы и мебельные болты. Для работы с материалом потребуется:

• Угловая шлифовальная машинка с отрезным кругом по металлу;
• Сварочный аппарат;
• Трубогибочное приспособление или станок;
• Разметочный инструмент.

Если скамейку трансформер планируется изготовить из деревянных реек или бруса, то дополнительно нужно будет приобрести шуруповерт и шлифмашинку с ленточным наждачным полотном.

Большую часть работы по изготовлению скамейки трансформера придется выполнить в условиях домашней слесарной мастерской или в гараже. Независимо от схемы конструкции, детали скамейки изготавливают отдельно, сваривают или гнут на трубогибном станке, окрашивают и перевозят к месту сборки на дачу.

Чертежи, размеры с описанием и схемы сборки лавки-трансформера

На первый взгляд, устройство скамейки кажется настолько сложным, что для сборки мебели обязательно нужно использовать чертежи и схему деталировки. Формально это действительно так. Если делать железную лавочку трансформер своими руками в частном доме, то чертежи можно с успехом заменить несколькими эскизами. Другое дело, если детали для изготовления скамейки придется заказывать слесарной мастерской. В этом случае без деталировки, чертежей и размеров собрать скамейку трансформер будет непросто.

Чертежи самой удачной модели лавочки-трансформера из металла для дачи

По схеме эта конструкция ничем не отличается от прямоугольных вариантов, но в ней практически отсутствуют сварные соединения, а значит, большую часть деталей можно выполнить кустарным способом. Чертежи скамейки — трансформера из закругленной профильной трубы можно сделать самому или использовать размеры лавки, приведенные ниже.

Несмотря на приличные размеры, данная схема трансформера справедливо считается одной из наиболее надежных и безопасных в эксплуатации

Единственным исключением являются арки правой лавочки и основания спинки. К дугам нужно будет приварить дополнительные втулки для установки болтового соединения. Мало кто обращает внимание на чертежах трансформера — скамейки из квадратной трубы на наличие дополнительных подварных элементов — втулок. Большинство совершают грубейшую ошибку, пытаясь сверлить отверстия прямо в квадратной трубе. Из-за небольшого размера сечения материала делать этого категорически нельзя, иначе профиль может лопнуть под нагрузкой. Если нельзя наварить втулки, например, нет сварки, то лучше подыскать чертежи трансформера на круглой трубе.

Столик, он же спинка трансформера, собирается в раме из металлического профиля, поэтому, несмотря на небольшие размеры, прочность столешницы получается достаточно большой.

Важно! В отличие от других моделей лавочек, размер которых в длину редко превышает 150 см, в этой схеме — 180 см, поэтому используются вертикальные подпорки из круглой трубы.

Это означает, что трансформер способен выдержать значительно большую нагрузку, чем модели с прямоугольными опорами.

Чертежи садовой скамейки-трансформера из дерева

Постройка лавки из дерева может показаться более сложной, но это не совсем так. Если присмотреться к чертежу и деталировке, приведенным ниже, то окажется, что конструкция просто спланирована из большего количества элементов.

Так выглядит чертеж классической трансформер — лавочки из деревянной рейки.

Схема трансформера с присоединенной скамейкой. Размеры конструкции можно менять, так как ширины сидения в 183 мм для взрослого человека – маловато

По сути, наиболее сложным этапом является сборка каркаса лавочек, его приходится делать по деталировке, приведенной ниже.

В точках шарниров лучше всего запрессовать стальные втулки, а в качестве поворотной оси будет использоваться болт с гайкой.

Как сделать лавку-трансформер из профильной трубы своими руками

Для сборки наилучшей модели раскладной скамьи потребуется следующий комплект деталей:

• Две V-образные поворотные стойки;
• Пара центральных опор, прокатанных в виде полукруга с дополнительным наварным шарниром и креплением под спинку;
• Две Г-образные стойки для сборки спинки трансформера. Вертикальный размер определяет ширину раскладывающегося стола;
• Два отрезка профильной трубы по размеру общей ширины лавочки, они будут использованы для формирования каркаса столешницы;
• Пара прямоугольных рам, из них будут сделаны основания для двух скамеек;
• Короткие отрезки труб, из них будут изготовлены вертикальные подпоры лавочек;
• Деревянные рейки для облицовки столешницы и скамеек — трансформеров.

Такой комплект можно легко перевезти на легковой машине на дачу или загородный дом. В данном случае для сборки чертеж не потребуется, так как все элементы трансформера легко идентифицируются без дополнительной деталировки.

Важно! Лавочка — трансформер собирается с помощью болтовых соединений, поэтому для работы потребуется лишь пара ключей и шуруповерт. Деревянную облицовку крепят саморезами.

Общий вид лавочки трансформера приведен на фото ниже.

Собираем стойки и основание скамейки

В первую очередь собираем стационарную часть скамейки — трансформера. Для этого к прямоугольной раме с обеих сторон прикручиваем болтами опоры-полудуги. Понятно, что размер болтов по длине должен быть не менее 60 мм.

Далее к втулкам, приваренным на полудугах, крепим Г-образные элементы каркаса спинки.

Следующим этапом нужно закрепить V-образные элементы откидывающейся лавочки. Размеры и кривизна дуги стоек особого значения не имеют, главное требование по чертежу заключается в том, что все три элемента должны располагаться в одной плоскости.

Набираем спинку и нашиваем облицовку

Чтобы сформировать каркас будущей столешницы, в нижней и верхней части Г-образных боковин нашиваем горизонтальные поперечины из прямоугольного профиля.

Пространство спинки заполняем деревянными рейками, все, как по чертежу. Размеры и материал облицовки можно выбрать произвольным, использовать пластик или ОСБ.

Далее к V-образным элементам крепим вторую прямоугольную раму. Ее размеры аналогичны габаритам стационарной скамейки.

Остается лишь разложить скамейку-трансформер, подогнать и отрегулировать размеры и зазоры в соединениях, зашить горизонтальные поверхности скамеек деревянной доской или брусом.

Как сделать лавочку-трансформер с навесом

Наиболее простой способ заключается в том, чтобы использовать уже готовый проект скамейки с арочными стойками. Один из вариантов постройки навеса над скамейкой — трансформером приведен на фото ниже.

В целом каркас из прямоугольной или круглой трубы обладает достаточной жесткостью, чтобы выдержать вес козырька и стоек.

Каркасная основа навеса будет собрана из трех полудуг, согнутых на трубогибном станке из заготовок размером 150 см. Форма и кривизна может быть выбрана произвольно. Из этого материала нужно будет вырезать задние прямые стойки и передние дуговые.

Все четыре элемента приваривают с помощью сварочного инвертора к нижним арочным опорам и Г-образным боковинам спинки. Сборку можно выполнять без чертежа, важно, чтобы вертикальная проекция линии центра тяжести козырька находилась в одной плоскости со срединной точкой скамейки. Иначе трансформер в момент раскладывания может опрокинуться.

Как сделать скамью-стол-трансформер из дерева своими руками

В первую очередь нужно будет изготовить две одинаковые лавки с трапециевидным строением ножек. У каждой лавочки в верхней части по обеим сторонам нашивают дополнительные бруски, размер которого равен длине нижней поперечины. Чтобы не ошибиться в сборке, можно использовать чертеж, главное — не спешить сверлить отверстия под шарниры. Обычно втулки в точках вращения устанавливают уже после окончательной взаимной подгонки размеров всех элементов трансформера.

Следующим этапом изготавливаем столешницу, ее размеры выбирают, как размер скамейки в ширину плюс удвоенная толщина бруса, из которого вырезаются большая рейка и треугольник — подпора. Размер можно выбрать по чертежу или подогнать длину в процессе сборки.

Как сделать стул-скамейку-трансформер для огородника своими руками

Простейший трансформер, рассчитанный на одного человека, можно изготовить из профильной трубы и деревянной рейки. Один из вариантов таких стульев представлен ниже.

Размеры трубы 25х25 мм, в разложенном состоянии схема может быть неустойчивой

В основе конструкции используется металлический каркас из профильной трубы 25х25 мм. Его можно сделать своими руками или заказать у сварщиков по чертежу.

Хитростью данной схемы является использование откидывающихся металлических рамок, для которых предусмотрены соответствующие пазы в вертикальных стойках стула.

Столешницу и сиденье можно сделать из рейки и фанеры.

Важно! Единственным неудобством является неправильное расположение центра тяжести конструкции.

Ребенок может сидеть на такой скамейке без риска, а для взрослых нужно будет собирать конструкцию из двух трансформеров.

Варианты оформления

Несмотря на то, что практически во всех моделях трансформеров применяется одна и та же схема, практически все самодельщики пытаются по-своему оформить раскладную скамейку, сделать ее дизайн более индивидуальным и привлекательным.

Заключение

Для поиска оптимальной схемы придется перелопатить все чертежи и схемы лавки-трансформера своими руками, прежде чем удастся подобрать более-менее удобный вариант раскладывающейся скамейки. Практичные по внешнему виду раскладушки не всегда в повседневном пользовании бывают столь удобными и функциональными.

• Теплица из старых оконных рам своими руками

• Делаем садовую скамейку своими руками

• Размеры будки для овчарки, алабая и других собак

• Как сделать домашнюю коптильню своими руками

Как создать эффективные рабочие чертежи : Статьи по изготовлению : Руководство UR по изготовлению : University of Rochester

Как создать эффективные рабочие чертежи понял систему этого.

В этой статье будут рассмотрены основные принципы, которые вы должны знать, чтобы помочь вам эффективно использовать объекты на кампусе и предприятия за его пределами для типичных студенческих проектов. Чертеж, который следует этим советам, может быть понятен большинству людей, хотя они упрощены по сравнению с общей системой определения размеров и допусков, которая используется в профессиональном мире для профессиональных нужд.
