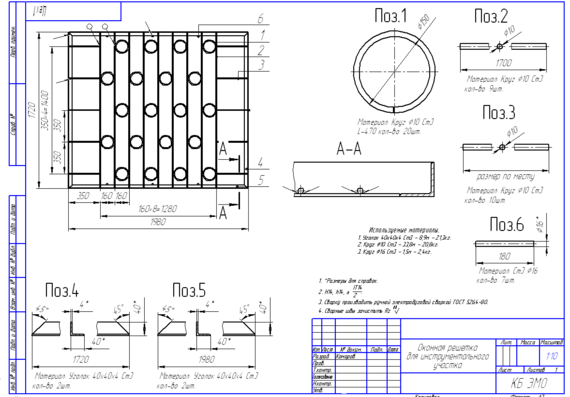

Чертеж решетки на окна: Решетки на окна своими руками

Решетки на окна своими руками Технология, эскизы,методика изготовления

Содержание

• 1 Разновидности защитных решеток на окна
• 2 Подготовительные работы
• 3 Технология выполнения решеток

Решетки на окнах загородного дома или квартиры на первом этаже – это не только гарантия безопасности и неприкосновенности жилища. Решетки могут стать декоративным элементом, украшающим окна и придающим ему шарм и индивидуальность. Конечно, заказ решеток, особенно если речь идет о нескольких окнах – дело недешевое. Но, имея некоторые навыки работы с металлом и сварочным аппаратом, их вполне можно сделать своими руками.

Решетки на окна для загородного дома своими руками

Разновидности защитных решеток на окна

Решетки могут быть как глухими, жестко закрепленными в стене, так и распашными, и раздвижными, запирающимися изнутри. Первый вариант хоть и является хорошей защитой от воров, но с точки зрения пожарной безопасности не всегда приемлем. Сплошные несъемные решетки в случае пожара могут стать непреодолимым препятствием, поэтому устанавливать их можно только в тех зданиях и помещениях, которые имеют два независимых выхода.

Решетки могут быть как глухими так и распашными

Раздвижные решетки, как правило, покупают уже готовыми – их изготовление требует высокой точности и подвижности конструкции. Сэкономить в этом случае можно разве что на самостоятельной установке, технология которой мало отличается от установки распашных решеток.

Раздвижные решетки на окна

Распашные решетки – пожалуй, самая простая в установке и самостоятельном изготовлении, и вместе с тем удобная и безопасная разновидность решеток на окна, которую можно успешно выполнить своими руками. Распашные решетки выполняют запирающимися изнутри на врезной замок. Материал для изготовления решеток может быть различным: пруток, металлическая лента, кованые декоративные элементы. Наиболее просты в выполнении решетки из прутка, выполненные с применением сварки. О технологии их изготовления и пойдет речь.

Распашные решетки на окна

Подготовительные работы

1. До начала работ необходимо снять замеры с окон. Ширина решеток равна ширине оконного проема минус 5-6 см. Высота решеток может быть чуть ниже окна, при этом зазор между решетками и оконным проемом должен быть таким, чтобы пролезть через него было невозможно.
2. После выполнения замеров выполняют эскиз в масштабе, где прорисовывают основные и декоративные элементы. Если решетки имеют сложный рисунок, необходимо замерить на чертеже самые большие отверстия и, умножив результаты замеров на масштаб, выяснить их реальный размер, чтобы после изготовления не оказалось, что через них возможно проникновение в дом злоумышленника.
3. Если распашные решетки изготовляют из двух створок, необходимо предусмотреть на каждой створке место крепления замка. Можно выполнить одну створку жестко закрепленной, а вторую – распашной, что сделает конструкцию более жесткой при соблюдении пожарной безопасности. При этом распашная створка должна располагаться у полностью открывающейся створки окна.

   Образец распашной решетки из двух створок

4. Составляя эскиз, необходимо помнить: для того, чтобы решетки не перекашивало, они должны иметь достаточное количество ребер жесткости. Удобнее выполнить их в каркасе из уголка, соединив уголок прутком. Более ажурные решетки сложной формы выполняют с учетом этого требования: они должны содержать вертикальные и горизонтальные элементы, соединенные в максимально возможном количестве точек.
5. После выполнения эскиза рассчитывают необходимое количество материала: прутка и уголка для решеток, рифленого прутка для штифтов, закрепляемых в стене, а также количество декоративных и запорных элементов, а также навесных петель.

Из инструмента и вспомогательных материалов вам потребуются:

• Болгарка и круги по металлу;
• Сварочный аппарат;
• Перфоратор с диаметром бура на 1-2 мм меньше диаметра рифленого прутка для штифтов;
• Молоток;
• Обрезки уголка или металлической полосы для крепления навесных петель;
• Грунтовка и краска по металлу.

Технология выполнения решеток

1. Подготовленный материал нарезают по эскизу. При необходимости создать сложный рисунок пруток изгибают. Удобнее это делать по заранее изготовленному шаблону. Для скругленных элементов можно использовать металлическую трубу подходящего диаметра. Если рисунок решеток повторяется в зеркальном отображении – не забудьте об этом при подготовке деталей.
2. Сваривают решетку по эскизу. Делать это удобно на ровной поверхности, например, на металлическом верстаке или бетонной площадке. Сварку начинают с каркаса или крайних элементов, прихватывая их на точечную сварку. После этого замеряют решетки, сравнивают диагонали, и если полученный результат соответствует эскизу, продолжают сборку решеток.
3. Если решетка выполняется без каркаса, в месте установки петель и замка к прутку решетки необходимо приварить отрезки металлической ленты или уголка. Также приваривают на одну из решеток стальную полосу, к которой крепят замок с вертикальными ригелями.
4. Закрепляют в откосах окна штифты. Для этого готовые решетки прикладывают к окну, выравнивают, размечают места установки штифтов с учетом закрепления навесных петель. Для закрепления двухстворчатых решеток достаточно 8 штифтов – по два с каждой стороны окна, сверху и снизу.
5. Перфоратором сверлят в откосах отверстия глубиной 10-15 см. В них вбивают штифты из рифленого прутка так, чтобы на поверхности оставалось по 2-3 см прутка. При необходимости его можно подрезать болгаркой. На пруток наваривают уголок или металлическую ленту в виде каркаса.
6. Приваривают петли так, чтобы они были направлены встречно – это сделает решетку несъемной. Вставляют в петли ответную часть, прикладывают решетки и по месту приваривают их к петлям.
7. Все металлические элементы зачищают от окалины, покрывают грунтовкой, а после ее высыхания – краской по металлу.

Решетки на окна могут стать настоящим украшением ваших окон, если проявить немного фантазии. При покраске можно покрыть их полностью или частично слоем патины, создав тем самым решетки «под старину». Можно закрепить на них кованые элементы с цветочными мотивами или орнаментом. В нижней части решеток можно также сделать кронштейны под цветочные ящики. При этом главное – помнить, что конструкция при этом должна выполнять свою основную функцию и защищать от непрошеных гостей.

Решетки на окна своими руками

Главная » Окна » Решетки на окна своими руками

Несмотря на развитие охранных систем для частных домов и квартир, систем слежения и оповещения, гарантировать безопасность помещения может только качественная и прочная решётка. Особенно актуален это вопрос для жителей первых этажей многоэтажек и владельцев частных домов. Безусловно, можно запросто купить любую решётку любого размера на любое окно, но выполнив работу самостоятельно, можно не просто сэкономить неплохую сумму, но и сделать решётку действительно эксклюзивной и эстетичной. Как это сделать лучше и проще, разберёмся вместе.

Содержание:

1. Эстетичная и практичная декоративная решетка на окно
2. Выбор материала для защитной решетки
3. Способы установки решетки
4. Виды решеток по конструкции

Эстетичная и практичная декоративная решётка на окно

Нет ничего проще, чем решётка на окна своими руками в стиле переплетённых прутьев времён инквизиции. Однако такая конструкция едва ли кого-то устроит по нескольким причинам. Во-первых, с точки зрения эстетики, каждому хочется подчеркнуть индивидуальность своего дома, а окна — это единственное, что видно с улицы, не считая, конечно, фасада. Во-вторых, функциональность простой решётки — нулевая. Поэтому мы постараемся подумать как сделать так, чтобы наша решётка была не просто эстетически интересной, но и выполняла дополнительные функции, разумеется, не в ущерб безопасности.

С точки зрения оформления металлической конструкции, можно пойти по простому пути, а именно — выполнить самую простую сварную конструкцию и украсить её коваными элементами. В продаже их довольно много, главное, стилистически объединить их на площади окна. Несколько удачных самодельных решёток мы представили на фото, но фантазия, к счастью, не имеет лимита, в отличие от банковского счета. Поэтому рассмотрим несколько конструкций не слишком дорогих, но функциональных.

Выбор материала для защитной решетки

Поскольку своя кузница есть не у каждого, то полностью кованые конструкции мы отметаем из-за высокой цены и невозможности реализации. Остаётся только сварная решётка, украшенная дополнительными коваными или выгнутыми элементами. Претензий к сварной конструкции по части надёжности быть не может, она не уступает по прочности кованым решёткам, но гораздо проще в изготовлении.

Технологически, будут необходимы только сварочный аппарат, болгарка и минимальный набор слесарного инструмента. Как правило, решётки выполняют из одного или нескольких видов металлопроката:

• круглые прутья;
• прут квадратного сечения;
• металлическая полоса;
• комбинированные решётки.

Проще всего работать с полосой, но по прочности она значительно уступает остальным видам проката. Оптимальным сечением прута мастера считают круглый профиль диаметром 20 мм или квадрат 16х16 мм. Для прочного каркаса часто используют трубу квадратного сечения. Сам каркас может быть установлен несколькими способами и на них стоит сосредоточить особое внимание, поскольку от этого зависит прочность всей конструкции.

Способы установки решётки

Самый простой способ установки решётки на окно — внакладку. Для этого необходимо желательно при возведении стен предусмотреть монтаж закладных элементов из металла, к которым и буде впоследствии приварена сама решётка или её каркас. Металлические закладные элементы должны выступать на 20-30 мм из стены. Если анкера устанавливаются уже после возведения стен, то стена сверлится насквозь, чтобы получить возможность укрепить анкер изнутри.

Второй способ установки решётки — в проем. Принцип тот же, но в этом случае анкера-проушины могут быть либо засверлены в стену, в торец проёма, либо крепиться к оконной раме. Все зависит от конкретных условий, материала, из которого выполнена стена, толщины стен, а также из материала оконной рамы.

Виды решёток по конструкции

Не менее важным вопросом остаётся конструкция оконной решётки. Согласно требованиям противопожарной безопасности, оконный проем должен служить дополнительным аварийным выходом. Это требование соблюдается не всегда, но стоит над этим задуматься. Бывают такие ситуации, в которых единственным выходом из помещения остаётся окно, а оно заварено наглухо.

Решением этого вопроса могут стать раздвижные или распашные металлические решётки. Конструкция в этом случае усложняется, но зато окно в любой момент может быть разблокировано изнутри. К примеру, раздвижная решётка, чертёж которой показан на фото, может обеспечить не полный, но хотя бы частичный выход, освободив около трёх четвертей оконного проёма. Естественно, что решётка будет закрываться на замок изнутри, а в этом случае рекомендуется хранить ключ в определённом месте непосредственно возле окна, чтобы в любой момент можно было открыть замок.

После сварки и зачистки готовой решётки, она должна быть прогрунтована и окрашена, а грунтовка и краска должны быть предназначены для внешних работ, чтобы надолго защитить металл от коррозии. Схемы и чертежи самых разных решёток представлены на страничке, остаётся выбрать наиболее приемлемый вариант, засучить рукава и украсить фасад своего дома оригинальной металлической решёткой. Удачной всем работы!

Читайте также Тонировочные плёнки для окон

Окно-тент — Решетка прерий Размеры и чертежи

Здания

>

Окна-тенты

Окно-тент с решеткой прерий — это тип окна, обычно встречающийся в архитектуре в стиле прерий. Он имеет прямоугольную раму из дерева или винила, которая поддерживает несколько оконных стекол, расположенных в виде сетки. Отдельные стеклянные панели разделены более широкими полосами, известными как решетки или мунтины, которые создают геометрический узор, напоминающий стиль прерий.

Окно работает на шарнирном механизме, который позволяет ему поворачиваться наружу снизу, обеспечивая вентиляцию и естественное освещение, сохраняя структурную целостность окна. Дизайн решетки прерий добавляет окну отличительную архитектурную деталь, что делает его популярным выбором в домах в стиле прерий.

Навесное окно (решетка для прерий) доступно в различных размерах: ширина от 1 фута 6 дюймов до 5 футов (45,7–152,4 см), высота от 1 фута 6 дюймов до 5 футов (45,7–152,4 см), и общая глубина подоконника 5 дюймов (12,7 см).

Окно-навес с решеткой в ​​виде прерии — это тип окна, обычно встречающийся в архитектуре в стиле прерий. Он имеет прямоугольную раму из дерева или винила, которая поддерживает несколько оконных стекол, расположенных в виде сетки. Отдельные стеклянные панели разделены более широкими полосами, известными как решетки или мунтины, которые создают геометрический узор, напоминающий стиль прерий.

Окно работает на шарнирном механизме, который позволяет ему поворачиваться наружу снизу, обеспечивая вентиляцию и естественное освещение, сохраняя структурную целостность окна. Дизайн решетки прерий добавляет окну отличительную архитектурную деталь, что делает его популярным выбором в домах в стиле прерий.

Навесное окно (решетка для прерий) доступно в различных размерах: ширина от 1 фута 6 дюймов до 5 футов (45,7–152,4 см), высота от 1 фута 6 дюймов до 5 футов (45,7–152,4 см), и общая глубина подоконника 5 дюймов (12,7 см).

Обновление до Pro

*В разработке*

Высота:

1’6”-5’ | 45,7–152,4 см

Ширина:

1’6”-5’ | 45,7–152,4 см

Глубина:

5” | 12,7 см

Длина:

Вес:

Материалы:

Дерево, алюминий, изоляционное стекло

Свойства

Чертежи включают:
Навесное окно (решетка прерий), вид спереди (различные размеры), вид сбоку, вид сверху

Minnie

Обновлено

5 марта 2023 г.

Загрузка 2D

Для загрузки 2D этого элемента перейдите на членство в Dimensions Pro. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG

Загрузка 3D

Для загрузки 3D этого элемента перейдите на членство в Dimensions Pro. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

Обновление до Dimensions Pro

Блокировщик рекламы

Наслаждаетесь бесплатными рисунками? Мы тоже!
Реклама помогает финансировать нашу работу.
Поддержите проект, отключив
или добавив блокировщик рекламы в белый список при просмотре Dimensions.Guide. Спасибо!

Тент WindowsBuildings

Просмотреть всю коллекциюПросмотреть

Маркизные окна — это типы окон с откидной створкой, которая откидывается наружу и в сторону от конструкции здания. Навесные окна считаются разновидностью створчатых окон. Преимущества навесных окон включают в себя обеспечение адекватной вентиляции помещений и возможность оставаться открытыми.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

1’6”-5’ | 45,7–152,4 см

—

1’6”–5’ | 45,7–152,4 см

—

5 дюймов | 12,7 см

—

—

—

—

—

Окно навеса — CLEAR

152,400

152.400

12.7009

20

HTTMP./P3D. 1’6”-5′ | 45,7–152,4 см

—

1’6”–5’ | 45,7–152,4 см

—

5 дюймов | 12,7 см

—

—

—

—

—

Окно натяжения — Традиционная решетка

152,400

152,400

12.700

https://p3d.in/e/hs1v4

10004 10004 10004 10004 10004 10004

10004 10004 10004

5′ | 45,7–152,4 см

—

1’6”–5’ | 45,7–152,4 см

—

5 дюймов | 12,7 см

—

—

—

—

—

Окно маркизы — поперечная решетка

152.400

1

0 1

0 00003

12. 700

5

https://p3d.in/e/fZ7r4

1’6”-5’ | 45,7–152,4 см

—

1’6”–5’ | 45,7–152,4 см

—

5 дюймов | 12,7 см

—

—

—

—

—

Окно навеса — Grille Prairie

152,400

152.400

12,700

5

HTTTM.//11.700

4 5

HTTTMP./204.700

5

HTTTP./2044 12.700

5

.

1’6”-5′ | 45,7–152,4 см

—

1’6”–5’ | 45,7-152,4 см

—

5 дюймов | 12,7 см

—

—

—

—

—

Окно навеса — гриль с верхним рядом

152.400

152.400

12.700

5

HTTTTMP.

1’6”-5′ | 45,7–152,4 см

—

1’6”–5’ | 45,7–152,4 см

—

5 дюймов | 12,7 см

—

—

—

—

—

Маркизное окно — викторианская решетка

152,400

152,400

12,700

5

https://p3d. in/e/mfrn9

Подробнее здания

Здания

Просмотреть категорию Категорию

GRILLES FOR FOR WODINGE WICES | Pella

Перейти к содержимому

Добавьте архитектурный интерес к вашему дому с помощью решеток для деревянных окон.

Решетки для деревянных окон

Дополните свой личный стиль многочисленными типами решеток Pella для деревянных окон. Посмотрите, как наше предложение решеток может улучшить дизайн многих различных типов проектов — от исторической реконструкции до современного нового строительства.

Решетки для деревянных окон Характеристики

От исторического к современному
Деревянные окна Pella доступны с решетками, которые дополнят ваш желаемый вид, независимо от того, является ли ваш дом традиционным, современным или где-то посередине. Некоторые варианты решеток создают вид отдельных оконных стекол, в то время как другие являются отличительной чертой современного дизайна.

Стильные узоры и профили
Независимо от стиля вашего дома, у нас есть подходящий узор и профиль решетки. Pella предлагает профили решеток Square, Ogee и Putty, а также несколько рисунков решеток, которые дополнят архитектурный стиль вашего дома.

Упрощение очистки
Дополнительные решетки между стеклами обеспечивают плоскую поверхность, которую легче чистить.

Подробнее Решетки для деревянных окон

Инновационные профили решеток

Решетки Integral Light Technology® (ILT)

Решетки Integral Light Technology прочно приклеиваются к внутренней и внешней стороне оконного стекла. Прокладки из пеноматериала с антибликовым покрытием между решетками отбрасывают реалистичную тень, как отдельные оконные стекла. Эти решетки создают наиболее аутентичный вид окон с разделенным светом.

5/8″ Putty Glaze Integral Light Technology

Решетки с имитацией разделенного света

Решетки с имитацией разделенного света — отличный вариант, если вы хотите, чтобы оконные стекла выглядели как оконные стекла с разделенным светом. прочно приклеиваются к внутренней и внешней стороне стекла. Решетки приклеиваются к внешней стороне стекла только на продуктах с тройным остеклением с решетками между стеклами внутри.

7/8″ Имитация разделенного света нет распорка

Решетки между стеклами

Решетки между стеклами постоянно герметизированы между листами изоляционного стекла. Эти алюминиевые решетки создают гладкую стеклянную поверхность, которую легко чистить. Добавьте решетки между стеклами в дома, где желателен вид разделенного света, но предпочтительнее более удобный вариант очистки. Цветовое предложение зависит от линейки продуктов.

Решетки 3/4 дюйма между стеклом

Красивые узоры решеток

Образцы решеток

Pella предлагает несколько различных рисунков решеток, чтобы они соответствовали уникальному стилю вашего дома. Изучите наши узоры, чтобы найти вариант, который дополнит ваш дом.

Prairie
