Что лучше кессон или адаптер для скважины: разница, плюсы и минусы

При организации автономного водоснабжения для частного коттеджа необходимо обеспечить защиту системы от промерзания. Обустроить скважину можно двумя способами. Решить, что лучше для скважины – кессон или адаптер, можно, рассмотрев достоинства и недостатки каждого приспособления.

Общие понятия

Прежде чем выбрать кессон или адаптер, необходимо разобраться с их функциями.

Скважинный адаптер представляет собой небольшое приспособление, которое позволяет вывести водопроводную трубу от скважины ниже уровня промерзания грунта. Он состоит из 3 частей:

одна часть адаптера с помощью фитинга устанавливается на трубе с насосом;
вторая – закрепляется на стенке скважины с внутренней стороны;
третья – монтируется с наружной стороны через отверстие в стенке.

После установки адаптера устройство засыпается землей.

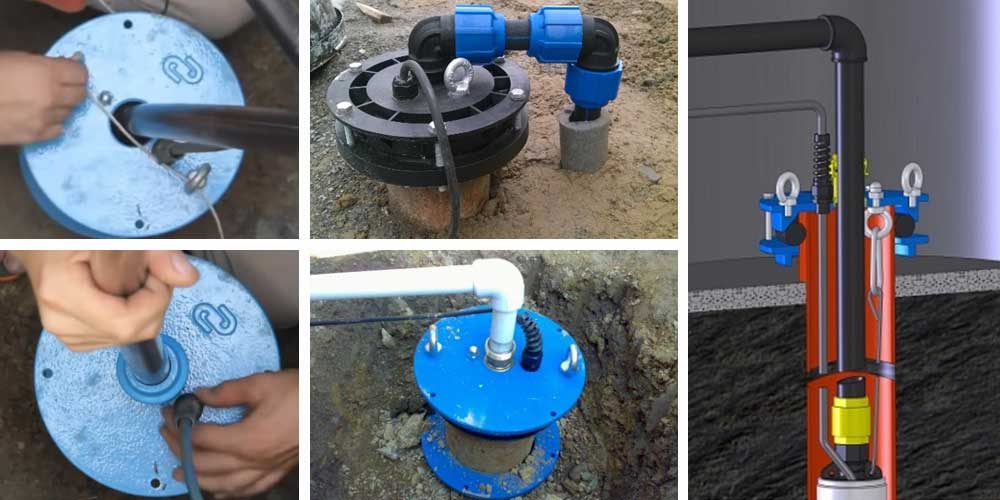

Кессон представляет специальную камеру, предназначенную для укрытия оголовка скважины и предотвращения водоотводной системы от замерзания. С помощью кессона можно сделать вывод водопровода на несколько построек. Кроме того, все устройства и соединения, расположенные в кессоне, можно легко осмотреть и устранить поломки.

Преимущества и недостатки

Что лучше – кессон или адаптер для скважины? Каждый из них обладает своими достоинствами и недостатками.

Среди главных преимуществ скважинного адаптера:

его дешевизна по сравнению с другими приспособлениями;
простота и легкость земляных и монтажных работ;
отсутствие необходимости в сварочном оборудовании;
возможность установки даже при очень близком расположении подземных коммуникаций к обсадной трубе;
скрытое место нахождения скважины.

Если сравнить плюсы и минусы кессона или адаптера, недостатки последнего довольно существенны:

несмотря на легкость монтажа, его обслуживание связано со сложностями – для устранения любой поломки устройство придется откапывать;
монтаж может затруднить прикипание металла к поверхности трубы;
нет возможности подключить дополнительные источники водозабора;
при глубоком погружении насосной станции адаптер не выдержит нагрузки;
системы контроля скважины придется размещать в доме;
отсутствует функция, производящая слив воды из магистрали.

Для кессона:

нет ограничений по глубине погружения;
оборудование легко обслуживается;
можно осуществлять слив воды для каждой постройки отдельно.

Самый большой недостаток камеры — высокая стоимость. Главным критерием выбора между кессоном или адаптером для скважины должна стать степень надежности устройства.

Обустройство скважины

Установка адаптера имеет смысл, если:

с началом холодов скважина промерзает на короткий период;
система нуждается в срочном монтаже, нет времени на установку камеры;
при ограниченности бюджета;
рядом проходят коммуникационные магистрали.

Полностью оборудование со скважинным адаптером можно установить в течение нескольких часов, сэкономив время и деньги.

Разница в скважине с адаптером и кессоном состоит в том, что камера гораздо удобнее и выгоднее, так как:

срок эксплуатации несравнимо больше;
кессон многофункционален;
при необходимости позволяет быстро заменить насос;
можно регулярно проводить профилактику системы.

Высокая стоимость оборудования компенсируется всеми этими достоинствами.

Что лучше для скважины кессон или адаптер

Установка автономного водоснабжения дома – важный этап благоустройства, который обеспечит комфорт всех членов семьи на долгие годы. Бурение скважины и установка внутри насоса – это половина дела. Ведь надо защитить систему подачи воды от всевозможных неблагоприятных факторов: морозы, таяние снега, льда, подъем уровня грунтовых вод, попадание мусора, прочее. Решить этот вопрос поможет одно из двух устройств – кессон или адаптер. Но которое из них предпочесть?

Кессон для скважины

Это конструкция, уходящая вглубь земли. Она защищает воду, которая подается насосом из скважины в жилой дом. Кессон бывает:

Бетонный.
Кирпичный.
Железный.
Пластиковый.

Независимо от используемого материала, все они создают герметичную защиту устья скважины от попадания вовнутрь грязи, посторонних предметов, грунтовых вод, снега. Кроме того, кессон защищает воду и оборудование от замерзания зимой.

Он должен соответствовать таким требованиям:

Абсолютно герметичен, выдерживать давление почвы, грунтовых вод.
Глубина — не менее 2,4 метра.
Ширина должна быть достаточной для установки и обслуживания внутреннего оборудования: насос, оголовок скважины, внутренняя разводка, гидроаккумулятор, лестница, прочие детали системы автоматики.
Обсадная труба должна выступать над основанием кессона на 50 см, а ее диаметр – на 50 см шире напорной трубы.
Устье скважины должно находиться над люком кессона.
Для его постройки нельзя использовать влагопоглощающие материалы.

Адаптер для скважины

Это современное устройство для герметичного вывода водопроводной и обсадной труб скважины ниже уровня промерзания почвы. Монтируется внутри скважины. Он направляет вертикально поднимающуюся с глубин воду в горизонтально уложенные водопроводные трубы.

Состоит из двух частей. Одна из них монтируется к обсадной трубе, а другая к трубе с насосом, который выкачивает воду. Таким образом создается полная герметичность и надежность работы системы подачи воды.

Скважинный адаптер делают из латуни, бронзы, нержавеющей стали или «пищевых» сплавов. Имеет резиновые уплотнители для герметизации конструкции.

Адаптер и трубы укладывают на глубину ниже промерзания почвы, чтобы защитить воду и оборудование от морозов. Минимум на 1,5-2 метра вглубь земли.

Схожесть кессона и адаптера

Это разные конструкции. Между ними мало общего. И все же есть общие черты:

Они служат для герметичного соединения всех деталей и подачи артезианской воды.
Для скважин глубиной не более 50 метров можно использовать как кессон, так и адаптер.
Защищают водопроводную систему от замерзания зимой при условии правильного монтажа всех деталей водопроводной системы.

Различия

Характеристика	Кессон	Адаптер
Внешний вид	Погруженная в землю яма или емкость глубиной не менее 2,4 метра, и шириной, необходимой для установки и ремонта оборудования.	Металлический предмет небольшого размера.
Используемый материал	Кирпич, бетон, металл, пластик	Бронза, латунь, медь, нержавейка, «пищевые» сплавы, резиновые уплотнители
Глубина скважины	Любая.	Не более 50 метров.
Установка бака, автоматики	Возможна внутри кессона.	Только в здании, куда подается вода от насоса.
Вес трубы и насоса	Не имеет значения. Насос удерживается крепким тросом.	Важно учесть эти параметры, поскольку адаптер может не выдержать их вес и сломаться. Трос в данном случае играет роль дополнительной страховки.
Применение	Водопровод можно провести в любое помещение. Возможна разводка на жилой дом, гараж, летнюю кухню, для полива огорода, прочее	Можно использовать только для снабжения водой постоянно отапливаемого зимой помещения. Разводка воды от адаптера невозможна.
Удобство обслуживания, ремонта	Обеспечивает легкий доступ ко всем деталям системы, которые можно заменить или отремонтировать.	Труднодоступен. Чтобы достать насос, надо сначала раскопать котлован до адаптера, отсоединить его от обсадной трубы, а потом – достать насос.
Срок службы	40-50 лет.	10-20 лет. Он ржавеет, резиновая прокладка пересыхает. Это нарушает герметичность системы. Требуется замена деталей.
Сроки монтажа	Длительные. Сначала выкапывается большая яма. В ней строится или помещается кессон, а в него монтируется необходимое оборудование.	Устанавливается быстро, но требуется опыт.
Необходимость в спецтехнике	Если кессон строится из железобетонных колец, без специальной техники не справиться	Отсутствует.
Стоимость	Строительство кессона обходится в 5-10 раз дороже установки адаптера	Прибор недорогой. Бюджетный вариант обслуживания скважины.
Слив воды	Возможен всегда.	Возможен только для дорогих современных моделей.
Неприметность скважины	Кессон — массивная заметная конструкция. Ее не уберечь от посторонних глаз.	Скважина почти незаметна, сливается с ландшафтом.

Выводы и рекомендации

Специалисты по монтажу и обслуживанию автономных водопроводных систем едины во мнении, что кессон – это надежное устройство. Отлично зарекомендовал себя в обслуживании. Он — долговечный, универсальный, простой в ремонте. Высокая стоимость покупки и монтажа – самый существенный его недостаток.

Никто не может гарантировать, как долго прослужат детали адаптера без образования на них коррозии и нарушения герметичности системы. Насколько надежный прибор был установлен в систему, выяснится лишь со временем при пользовании скважиной.

Покупка и монтаж адаптера рекомендуются лишь в таких случаях:

Подачу воды из скважины надо обеспечить в минимальные сроки. Установка адаптера займет 2-3 часа времени. Это можно сделать самостоятельно. Главное — знать последовательность выполнения работ.
Денег на строительство кессона недостаточно. Ведь установить адаптер стоит в 5-10 раз дешевле. Нет необходимости оплачивать сварочные, землеройные работы, наем специальной техники, работы по кладке кирпича. Все можно решить своими силами.
