Что лучше двухконтурный или одноконтурный газовый котел: Одноконтурный или двухконтурный газовый котел

Двухконтурный котел или одноконтурный с бойлером — предназначение и описание устройства

24 Марта 2022

Просмотров:
12655

Время чтения:
8 минут

Содержание

Описание оборудования

Виды устройств

Плюсы и минусы

Что лучше двухконтурный котел или одноконтурный с бойлером косвенного нагрева?

Коротко о главном

У владельцев частных домов, сегодня популярны системы отопления и водоснабжения автономного типа. В данных конструкциях применяется различное оборудование — это бывает двухконтурный котел или одноконтурный с бойлером.

Мы расскажем об устройстве котлов с одним или двумя контурами, об их достоинствах и недостатках, а также существующих различиях. Вы узнаете какая модель наиболее подходящая для тех или иных видов помещений.

Модели одно и двухконтурных котлов

Описание оборудования

Отопительные котлы с одним или двумя контурами — устройства, нагревающие воду для отопления и ГВС. Они бывают: электрическими, газовыми, твердотопливными и дизельными. Наиболее распространены газовые модели, так как электрокотлы, из-за высокого тарифа на электричество обходятся дорого.

По конструкции, все агрегаты имеют большинство схожих элементов, это:

• труба подающая холодную воду;
• газовая горелка — при наличии газовой модели;
• мембранный бачок;
• дымоход;
• блок управления;
• теплообменник — он производит нагрев жидкости.

Кроме того, данные аппараты бывают настенные и напольные, атмосферными (воздух поступает прямо из помещения, а выходит дым естественным путем) и турбинными (воздух забирается турбовентилятором).

Виды устройств

Данные агрегаты различаются количеством контуров, и бывают: одно и двухконтурные Оба вида эффективны и внешне похожи, но отличаются предназначением и условиями использования.

Помимо этого, теплообменники у аппаратов с двумя и одним контуром схожи только названием. Узел с единственным контуром — труба, обеспечивающая передачу выделяемого тепла воде. Двухконтурное устройство оснащено более сложным по конструкции теплообменником.

Отличие одноконтурного котла от двухконтурного

Двухконтурный

Котел с двумя отсеками — компактное и функциональное устройство, которое осуществляет, не только нагрев теплоносителя, но подготавливает горячею воду для потребителя — это своего рода мини котельная. Аппарат оснащен насосом, приборами безопасности, а некоторые модели имеют расширительный бак. Подходят для 2 — 3 комнатных квартир с несколькими точками водозабора. Они бывают со встроенным теплообменником для горячей воды и отопления, или с бачком для ГВС.

Модели с двумя контурами отличаются от одноконтурных тем, что имеют трехходовой клапан, он отвечает за изменение направления горячей жидкости. При стандартном его положении, теплоноситель подается лишь в батареи. При открывании вентиля с горячим водоснабжением, клапан получает сигнал, и становится в другое положение — происходит подача вода для ГВС.

К сведению! Двухуровневому агрегату необходимо время для приготовления первой порции воды для подачи потребителю, так как там, установлен водонагреватель проточного типа.

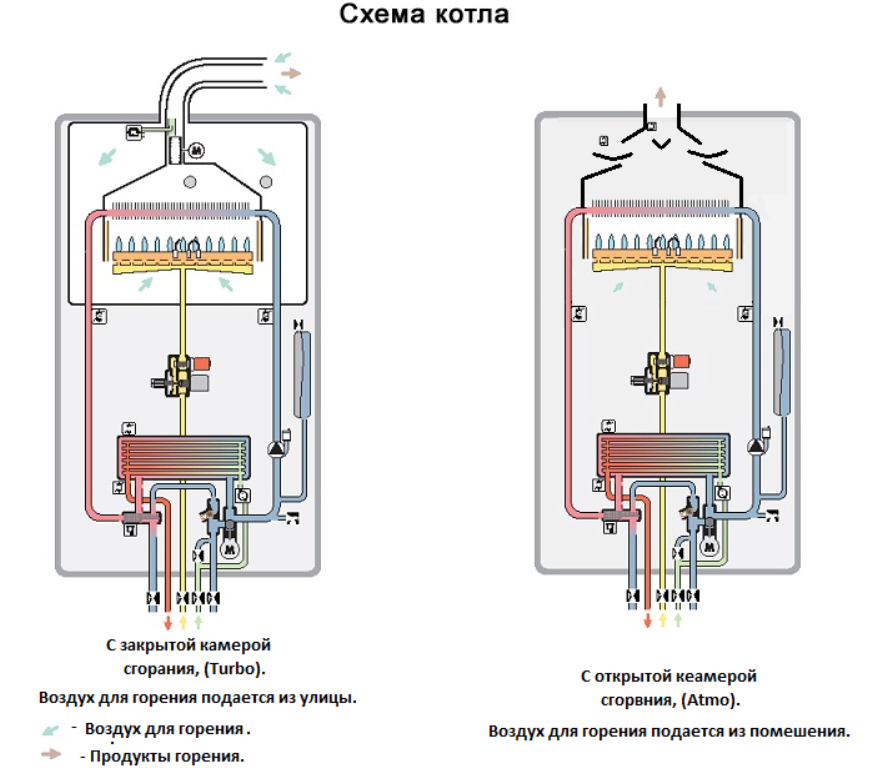

Устройство двухконтурного котла

Двухконтурные модели делятся на две группы — имеющие один теплообменник и два. При общем теплообменнике, вода из трубопровода для отопления и водоснабжения протекает по одной емкости, которая поделена на секции, поэтому не происходит смешивания жидкости из разных отсеков.

У двухконтурных аппаратов с единственной теплообменной емкостью, теплообменник бывает битермического и пластинчатого типа:

1. Битермическое устройство для теплообмена имеет сложную ячеистую компактную конструкцию с двумя не пересекающимися каналами, и обладает высокой степенью КПД. К недостаткам можно отнести разницу температуры воды в различных отсеках. Это приводит к механическим напряжениям, деформациям, повышает количество солевых отложений на стенках.
2. Пластичный — состоит из двух отдельных изогнутых трубопроводов, которые объединяются с помощью металлических пластин. Устройство имеет большой размер, по сравнению с предыдущей моделью, а уровень КПД у него чуть ниже. У этого теплообменника также есть внутреннее напряжение, но из-за простоты конструкции и большего размера каналов, соли откладываются не так активно.

Пластинчатый теплообменник

Двухконтурная модель с двумя теплообменника — устройство, с размещенной внутри отопительной емкостью и газовой колонкой. Такие агрегаты больше по размеру, чем с одним теплообменником — это минус. Однако, плюсы тоже есть:

• на теплообменнике независимого типа меньше откладывается накипь — это продлевает жизнь оборудования;
• работа одного контура осуществляется не зависимо от другого — не происходит прерывания подачи теплоносителя в систему отопления при пользовании ГВС.

Одноконтурный

Котел с единственным контуром оснащен лишь одним теплообменником, производится нагрев теплоносителя только для отопления. Он имеет два отвода — подающий и обратный.

При наличии такого аппарата, для обеспечения потребностей в ГВС, требуется подсоединение бойлера косвенного нагрева.

К сведению! Водонагреватель с косвенным нагревом — емкость, имеющая спиральный теплообменник, по нему движется подогретая жидкость, и отдает тепло воде в бачке.

Устройство одноконтурного котла

При обустройстве водонагревателя с одноконтурным котлом, требуется дополнить схему следующим оборудованием — насосом, расширительным бачком, предохранительным клапаном.

Плюсы и минусы

Двухконтурный газовый котел или одноконтурный и бойлер косвенного нагрева, имеют простое управление, они эффективны, долговечны, внешне смотрятся привлекательно.

Аппараты с одним контуром

Достоинства одноконтурного оборудования плюс бойлер:

• наиболее надежные;
• простые в настройке и обслуживании;
• возможно подбирать различные варианты горячего водоснабжения;
• при пользовании душем, не происходит вырубания отопления;
• новые модели имеют датчик, для погодной регулировки;
• при наличии бойлера, образуется запас нагретой воды;
• при установке водонагревателя не требуется проведение дополнительной проводки;
• цена ниже чем у двухконтурных.

К минусам можно отнести то, что потребуется производить покупку, выбор и монтаж двух устройств. Кроме того, понадобиться потратиться на приобретение водонагревателя. Еще один момент — процесс обвязки сложнее.

Схема обвязки котла с бойлером

Устройства с двумя контурами

Главный плюс таких аппаратов — способность снабжать нагретой водой сразу отопление и ГВС. Для них нужно немного место, по сравнению с одноконтурным прототипом с бойлером.

К минусам можно отнести:

• не способность произвести моментальную подачу нагретой до одного уровня воды во все водозаборные точки дома;
• отсутствие запаса горячей воды, подогрев осуществляется лишь для потребления в данное время, поэтому температура может не соответствовать ожиданиям;
• трудоемкий монтаж.

Что лучше двухконтурный котел или одноконтурный с бойлером косвенного нагрева?

Выбирая котел надо помнить, что каждая модель предназначена для определенных целей. Только правильное использование позволит достичь наивысшею эффективность и требуемый результат. Поэтому, при выборе учитываются потребности и эксплуатационные условия.

Двухконтурный настенный котел в квартире

Например, если подбираете оборудование для квартиры, где нет много места, и расстояние от кухни до ванны небольшое, идеальным будет настенный битермический котел с двумя контурами с проточным водонагревателем. Его мощность меньше напольных, но ее хватит для обеспечения нужд потребителей. Для квартиры не подойдет одноконтурный с бойлером, так как такое оборудование сложно разместить в маленьком помещении, да и шума от него много.

Для установки в частных домах, оснащенных отдельной котельной, лучше подойдет одноконтурный газовый напольный котел с бойлером. Данное оборудование позволяет обеспечить нужды жителей в ГВС и отоплении.

При наличии большого коттеджа, рекомендовано приобретать двухконтурное напольное устройство с большой мощностью и с встроенным нагревателем.

Какая модель экономичнее

Чтобы определить, какой вид более экономичен, надо учесть ряд моментов:

• технические характеристики;
• стоимость оборудования, в том числе бойлера, если планируется его установка;
• затраты на топливо.

Подводя итог, можно сказать что одноконтурное оборудование экономичнее, но только если не планируется установка водонагревателя.

Наиболее оптимальный вариант, для обеспечения дома отоплением и горячим водоснабжением — газовый котел, но при отсутствии доступа к газу, выбор стоит сделать в сторону электрокотла.

Мощность

Выбирая прибор, следует определиться с его мощностью — это самый важный показатель, так как неправильно подобранный аппарат по мощности, не сможет обеспечить в полном объеме потребности в тепле и горячей воде.

Чтобы обогреть площадь 10 м2, требуется котел мощностью 1 кВт. Кроме того, нужно знать также теплопотери и температуру за окном.

Уровень теплопотерь зависит от климатических условий в вашем регионе. При расчете, надо учитывать потери сквозь стены, окна, потолок и пол.

Коротко о главном

Двухконтурный котел или одноконтурный с бойлером — устройства, которые предназначены для обеспечения нагретой водой отопление и водоснабжение. Они просты по конструкции, и бывают разных типов, комплектации, а также различаются видом топлива.

Отличие аппарата с одним контуром от имеющего два, в том, что первый греет теплоноситель только для радиаторов, чтобы обеспечивать подачу горячей воды, требуется установка косвенного водонагревателя.

К выбору модели, особенно мощности оборудования надо подходить со всей ответственностью, ведь от этого зависит — на сколько комфортные условия проживания будут в доме.

Как вы думаете, что экономичнее, и что лучше — двухконтурный газовый котел или одноконтурный с бойлером косвенного нагрева?

Автор

Руслан Темченко

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

Двухконтурный котел или колонка плюс котел?

Выбираем, что лучше — котел или колонка?

Чтобы в квартире всегда были тепло и горячая вода, стоит отдать предпочтение двум агрегатам: колонке (бойлеру) и однофункциональному котлу

Самым дешевым видом топлива остается газ. Поэтому, если к вашему дому он подведен, то лучше всего остановить свой выбор на газовом котле. Они бывают, кроме всего прочего, одно- и двухконтурными. Поясню: одноконтурный газовый котел может греть воду только для радиаторов. Двухконтурный греет ее еще и для бытовых нужд, то есть, он заменяет водогрейную колонку.

У двухконтурного котла два теплообменника (настенные модели) либо один теплообменник с дополнительной трубой, по которой из водопровода подается холодная вода. Конструкция одноконтурного котла проще: у него отсутствует механика, свойственная газовой колонке.

Отечественные напольные двухконтурные котлы довольно примитивны. Если вы будете летом использовать такой котел для подогрева воды – у вас нагреются и батареи, и наоборот: отапливая зимой помещение, вы неизбежно будете подогревать воду. Кроме того, если мощность таких котлов от 7 до 12 киловатт, много горячей воды вы не получите.

Настенные котлы более технологичны: контуры у них независимы, однако, если такой котел вдруг выйдет из строя, вы останетесь и без отопления, и без горячей воды. По цене же варианты с качественной немецкой колонкой и отечественным котлом с импортной газовой автоматикой ($250 + $350) и недорогим импортным двухконтурным котлом ($650) обойдутся практически одинаково.

Плюсы двухконтурного котла:

* Занимает мало места
* Имеет достаточную мощность для подогрева воды (от 23 киловатт) и отопления

Недостатки:

* В случае выхода из строя, дом останется и без горячей воды, и без отопления
* Во время подогрева воды для бытовых нужд контур отопления полностью отключается.

Плюсы системы «котел и колонка»:

* В случае выхода из строя одного прибора, второй продолжает работать
* Можно одновременно отапливать дом и греть любое количество воды

Недостатки:

* Необходимо больше места, чем для двухконтурного котла
* Следует подводить газ к двум точкам разбора

Вывод: по моему мнению, в помещениях, где есть место для одноконтурного котла и газовой водогрейной колонки, лучше использовать эти два агрегата (следите, чтобы был достаточный воздухообмен!). Если же места недостаточно – можно ограничиться двухконтурным котлом.

У меня стоит немецкая газовая колонка мощностью 19 киловатт и отечественный котел с итальянской автоматикой, о котором я расскажу в следующем посте.

Кстати, местные газовщики и контролеры газовой службы при случае записывают данные о вашем газовом оборудовании. Если вместо старого котла появился двухконтурный, могут заставить подготовить «технические условия» и проект. В домах с дымоходами, где уже стояли газовые печи либо старое АГВ, достаточно лишь проверить тягу дымохода. Надобности в «технических условиях» нет никакой. Газконтора же хочет за свою «филькину грамоту» от 300 до 700 гривен. Могут заставить установить в дымоход гильзу из нержавейки. Это влетит в копеечку!

Когда же вместо старого АГВ ставить одноконтурный котел, а вместо старой колонки – новую, то претензий у газовщиков не возникает. Парадокс, но это тоже позволяет сэкономить.
