Что лучше одноконтурный или двухконтурный котел: Одноконтурный или двухконтурный газовый котел

Чем отличается одноконтурный котел от двухконтурного

Любой котел в первую очередь призван выполнять отопительную функцию в помещении. Но на рынке отопительной техники эти агрегаты представлены двух видов и не каждый покупатель знает, чем отличается одноконтурный котел от двухконтурного. Лучший способ правильно выбрать одно из таких устройств – это для начала самостоятельно вникнуть в их техническое и функциональное отличие.

Одноконтурный котел: принцип работы и особенности

Единственной задачей одноконтурного котла является обогрев жилища. Его устройство достаточно просто. Топливо нагревает теплоноситель, который перемещается по трубам в устройстве, а далее он поступает в один контур, который проходит через котел, и нагревает дом. Теплоноситель перемещается по отопительному контуру или естественным образом, или при помощи циркуляционного насоса.

Плюсы одноконтурных котлов:

• устанавливаются проще, чем двухконтурные котлы, надежны в эксплуатации и регулировке;
• инновационные модели снабжены датчиками, которые в зависимости от погоды и температуры воздуха на улице, регулируют подачу топлива;
• с ним можно продумывать и создавать отопительные системы различных модификаций, что позволит добиться максимальной эффективности нагревательного агрегата;
• функционируют на разном сырье, как жидком так и твердом;
• возможность приобретения малогабаритной настенной модели либо массивного и мощного напольного агрегата с теплообменником из чугуна.

В случае, если горячее водоснабжение обеспечивается связкой котла с одним контуром и бойлера, имеются также дополнительные преимущества. Например, нагревание всего литража бойлера гарантирует стабильный напор и температуру вне зависимости от количества точек водоразбора, а также может удовлетворить даже высокую потребность в горячей воде. При использовании насоса она сразу же будет доступна при открытии крана.

Как отопительные агрегаты одноконтурные котлы очень надежны, но при функционировании с бойлером у них имеются определенные недостатки. Это более высокая цена системы, состоящей из котла и бойлера, а также сложность монтажа. Наиболее интенсивно расходуется горячая вода в пиковые часы, в остальное же время 100л остывающей жидкости требует постоянного подогрева, а, следовательно, и расходов.

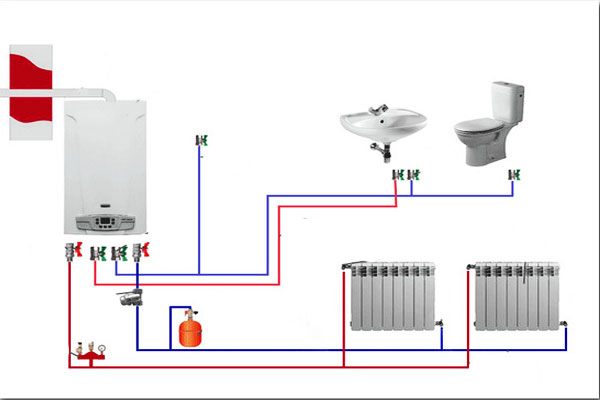

Как устроены двухконтурные котлы, и для каких домов подходят

Двухконтурный котел, как правило, газовый, поэтому подходит только для жилищ с газификацией. От одноконтурных устройств двухконтурное отличается наличием узлов, которые позволяют обеспечивать дом не только отоплением, но и ГВС. Агрегаты с одним теплообменником ориентированы на приоритет подогрева жидкости. При включении теплой воды трехходовой клапан переключается так, что теплообменник перенаправляется с отопительного контура на ГВС. В этом плане лучше проявляет себя двухконтурный агрегат с двумя независимыми теплообменниками, который позволяет независимо нагревать жидкость и отапливать жилище.

Плюсы двухконтурного котла:

• наиболее экономное решение для отопления небольших жилищ со скромными потребностями в ГВС;
• дешевле, чем приобретение одноконтурного котла и накопительного агрегата;
• небольшие габариты;
• возможность нагреть именно то количество воды, которое требуется, без расходов на подогрев всей массы жидкости.

К недостаткам таких устройств относят нестабильный напор воды и скачки температуры, если в доме открыто сразу несколько кранов. При наличии такого котла можно забыть о большой горячей ванне, проточные нагреватели с трудом справляются с единоразовым нагревом такого объема воды. В таких системах циркуляционные насосы не применяются, поэтому приходится ждать, пока горячая жидкость потечет из крана. Если котел и кран расположены довольно далеко друг от друга, ждать можно достаточно долго.

При обращении в интернет-магазин Теплозон вы можете не сомневаться, что сделаете правильный выбор. Наши консультанты предложат вам купить котлы необходимого количества контуров с теплообменниками только из качественных материалов и надежной автоматикой.

Смотрите также:

Какой газовый котел лучше: одноконтурный или двухконтурный?

Как выбрать газовый котел для отопления частного дома/квартиры

Как рассчитать мощность котла для отопления дома

Двухконтурный котел или одноконтурный с бойлером — предназначение и описание устройства

24 Марта 2022

Просмотров:
12655

Время чтения:
8 минут

Содержание

Описание оборудования

Виды устройств

Плюсы и минусы

Что лучше двухконтурный котел или одноконтурный с бойлером косвенного нагрева?

Коротко о главном

У владельцев частных домов, сегодня популярны системы отопления и водоснабжения автономного типа. В данных конструкциях применяется различное оборудование — это бывает двухконтурный котел или одноконтурный с бойлером.

Мы расскажем об устройстве котлов с одним или двумя контурами, об их достоинствах и недостатках, а также существующих различиях. Вы узнаете какая модель наиболее подходящая для тех или иных видов помещений.

Модели одно и двухконтурных котлов

Описание оборудования

Отопительные котлы с одним или двумя контурами — устройства, нагревающие воду для отопления и ГВС. Они бывают: электрическими, газовыми, твердотопливными и дизельными. Наиболее распространены газовые модели, так как электрокотлы, из-за высокого тарифа на электричество обходятся дорого.

По конструкции, все агрегаты имеют большинство схожих элементов, это:

• труба подающая холодную воду;
• газовая горелка — при наличии газовой модели;
• мембранный бачок;
• дымоход;
• блок управления;
• теплообменник — он производит нагрев жидкости.

Кроме того, данные аппараты бывают настенные и напольные, атмосферными (воздух поступает прямо из помещения, а выходит дым естественным путем) и турбинными (воздух забирается турбовентилятором).

Виды устройств

Данные агрегаты различаются количеством контуров, и бывают: одно и двухконтурные Оба вида эффективны и внешне похожи, но отличаются предназначением и условиями использования.

Помимо этого, теплообменники у аппаратов с двумя и одним контуром схожи только названием. Узел с единственным контуром — труба, обеспечивающая передачу выделяемого тепла воде. Двухконтурное устройство оснащено более сложным по конструкции теплообменником.

Отличие одноконтурного котла от двухконтурного

Двухконтурный

Котел с двумя отсеками — компактное и функциональное устройство, которое осуществляет, не только нагрев теплоносителя, но подготавливает горячею воду для потребителя — это своего рода мини котельная. Аппарат оснащен насосом, приборами безопасности, а некоторые модели имеют расширительный бак. Подходят для 2 — 3 комнатных квартир с несколькими точками водозабора. Они бывают со встроенным теплообменником для горячей воды и отопления, или с бачком для ГВС.

Модели с двумя контурами отличаются от одноконтурных тем, что имеют трехходовой клапан, он отвечает за изменение направления горячей жидкости. При стандартном его положении, теплоноситель подается лишь в батареи. При открывании вентиля с горячим водоснабжением, клапан получает сигнал, и становится в другое положение — происходит подача вода для ГВС.

К сведению! Двухуровневому агрегату необходимо время для приготовления первой порции воды для подачи потребителю, так как там, установлен водонагреватель проточного типа.

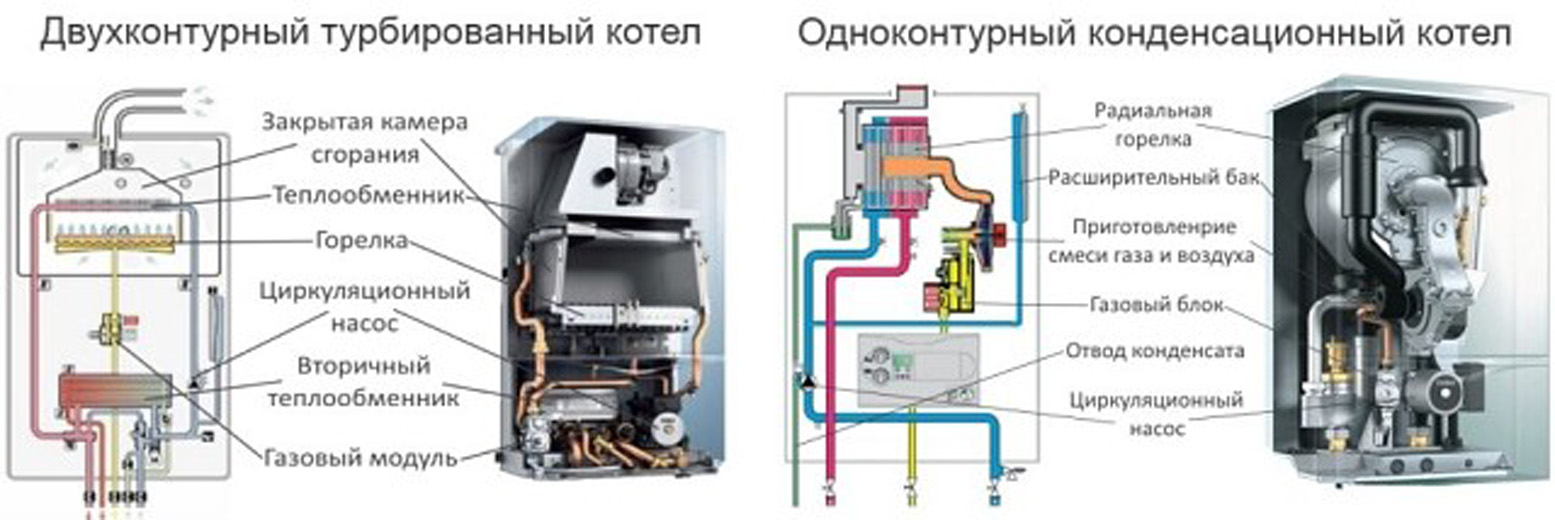

Устройство двухконтурного котла

Двухконтурные модели делятся на две группы — имеющие один теплообменник и два. При общем теплообменнике, вода из трубопровода для отопления и водоснабжения протекает по одной емкости, которая поделена на секции, поэтому не происходит смешивания жидкости из разных отсеков.

У двухконтурных аппаратов с единственной теплообменной емкостью, теплообменник бывает битермического и пластинчатого типа:

1. Битермическое устройство для теплообмена имеет сложную ячеистую компактную конструкцию с двумя не пересекающимися каналами, и обладает высокой степенью КПД. К недостаткам можно отнести разницу температуры воды в различных отсеках. Это приводит к механическим напряжениям, деформациям, повышает количество солевых отложений на стенках.
2. Пластичный — состоит из двух отдельных изогнутых трубопроводов, которые объединяются с помощью металлических пластин. Устройство имеет большой размер, по сравнению с предыдущей моделью, а уровень КПД у него чуть ниже. У этого теплообменника также есть внутреннее напряжение, но из-за простоты конструкции и большего размера каналов, соли откладываются не так активно.

Пластинчатый теплообменник

Двухконтурная модель с двумя теплообменника — устройство, с размещенной внутри отопительной емкостью и газовой колонкой. Такие агрегаты больше по размеру, чем с одним теплообменником — это минус. Однако, плюсы тоже есть:

• на теплообменнике независимого типа меньше откладывается накипь — это продлевает жизнь оборудования;
• работа одного контура осуществляется не зависимо от другого — не происходит прерывания подачи теплоносителя в систему отопления при пользовании ГВС.

Одноконтурный

Котел с единственным контуром оснащен лишь одним теплообменником, производится нагрев теплоносителя только для отопления. Он имеет два отвода — подающий и обратный.

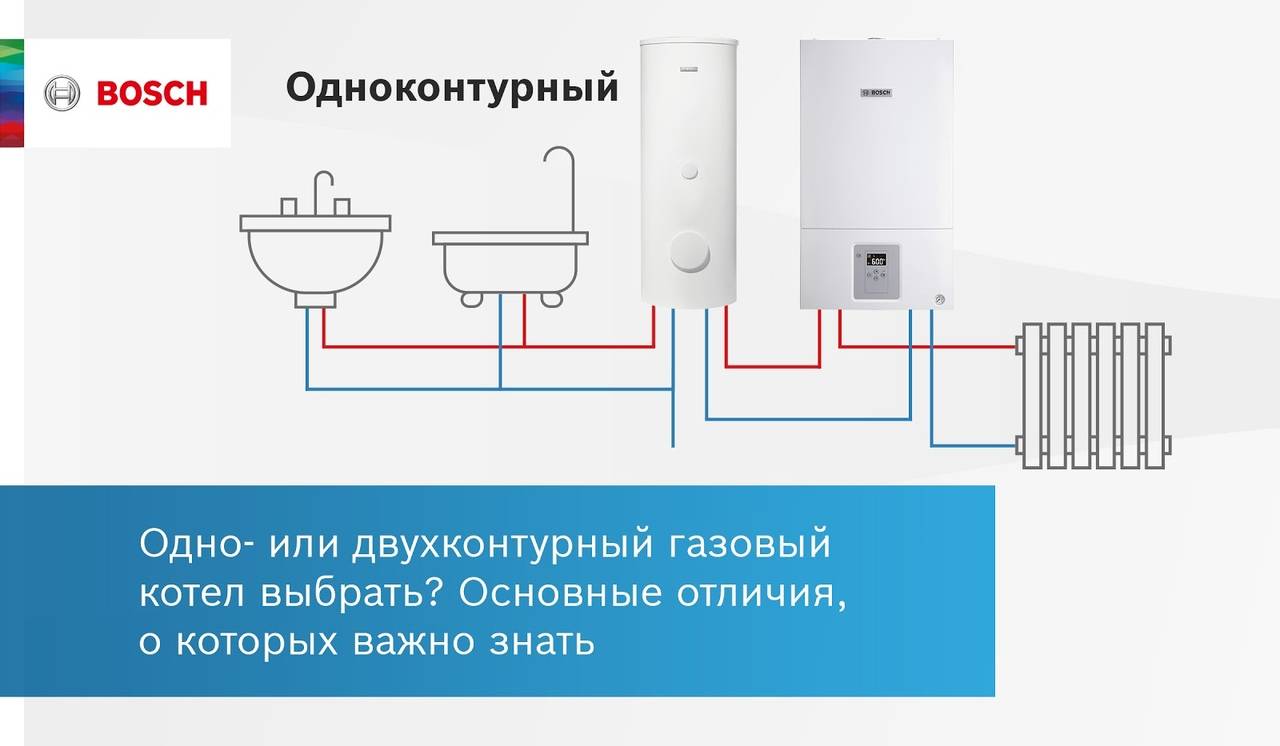

При наличии такого аппарата, для обеспечения потребностей в ГВС, требуется подсоединение бойлера косвенного нагрева.

К сведению! Водонагреватель с косвенным нагревом — емкость, имеющая спиральный теплообменник, по нему движется подогретая жидкость, и отдает тепло воде в бачке.

Устройство одноконтурного котла

При обустройстве водонагревателя с одноконтурным котлом, требуется дополнить схему следующим оборудованием — насосом, расширительным бачком, предохранительным клапаном.

Плюсы и минусы

Двухконтурный газовый котел или одноконтурный и бойлер косвенного нагрева, имеют простое управление, они эффективны, долговечны, внешне смотрятся привлекательно.

Аппараты с одним контуром

Достоинства одноконтурного оборудования плюс бойлер:

• наиболее надежные;
• простые в настройке и обслуживании;
• возможно подбирать различные варианты горячего водоснабжения;
• при пользовании душем, не происходит вырубания отопления;
• новые модели имеют датчик, для погодной регулировки;
• при наличии бойлера, образуется запас нагретой воды;
• при установке водонагревателя не требуется проведение дополнительной проводки;
• цена ниже чем у двухконтурных.

К минусам можно отнести то, что потребуется производить покупку, выбор и монтаж двух устройств. Кроме того, понадобиться потратиться на приобретение водонагревателя. Еще один момент — процесс обвязки сложнее.

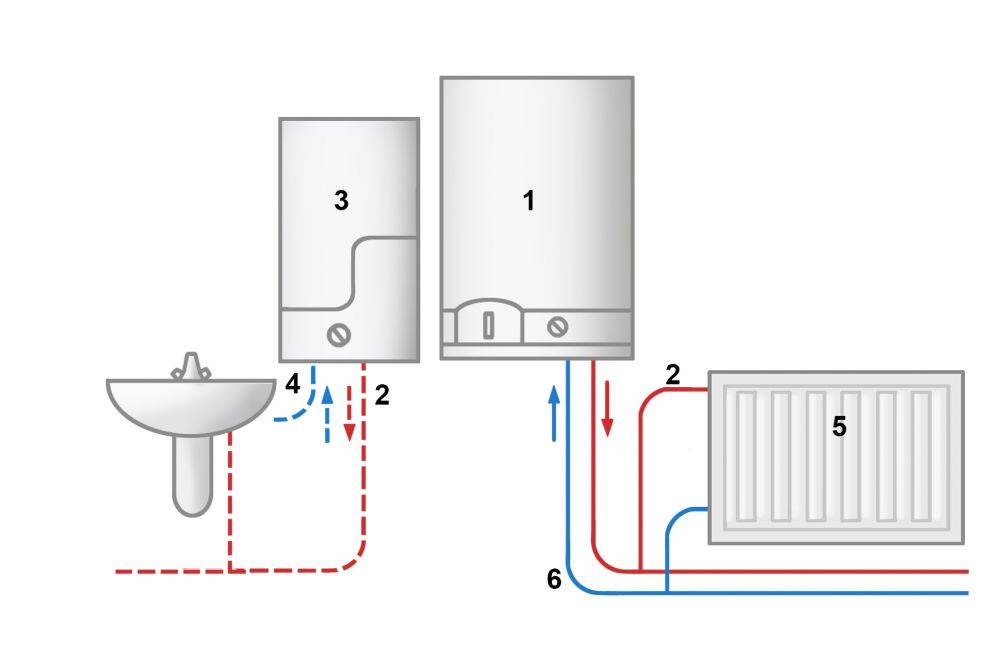

Схема обвязки котла с бойлером

Устройства с двумя контурами

Главный плюс таких аппаратов — способность снабжать нагретой водой сразу отопление и ГВС. Для них нужно немного место, по сравнению с одноконтурным прототипом с бойлером.

К минусам можно отнести:

• не способность произвести моментальную подачу нагретой до одного уровня воды во все водозаборные точки дома;
• отсутствие запаса горячей воды, подогрев осуществляется лишь для потребления в данное время, поэтому температура может не соответствовать ожиданиям;
• трудоемкий монтаж.

Что лучше двухконтурный котел или одноконтурный с бойлером косвенного нагрева?

Выбирая котел надо помнить, что каждая модель предназначена для определенных целей. Только правильное использование позволит достичь наивысшею эффективность и требуемый результат. Поэтому, при выборе учитываются потребности и эксплуатационные условия.

Двухконтурный настенный котел в квартире

Например, если подбираете оборудование для квартиры, где нет много места, и расстояние от кухни до ванны небольшое, идеальным будет настенный битермический котел с двумя контурами с проточным водонагревателем. Его мощность меньше напольных, но ее хватит для обеспечения нужд потребителей. Для квартиры не подойдет одноконтурный с бойлером, так как такое оборудование сложно разместить в маленьком помещении, да и шума от него много.

Для установки в частных домах, оснащенных отдельной котельной, лучше подойдет одноконтурный газовый напольный котел с бойлером. Данное оборудование позволяет обеспечить нужды жителей в ГВС и отоплении.

При наличии большого коттеджа, рекомендовано приобретать двухконтурное напольное устройство с большой мощностью и с встроенным нагревателем.

Какая модель экономичнее

Чтобы определить, какой вид более экономичен, надо учесть ряд моментов:

• технические характеристики;
• стоимость оборудования, в том числе бойлера, если планируется его установка;
• затраты на топливо.

Подводя итог, можно сказать что одноконтурное оборудование экономичнее, но только если не планируется установка водонагревателя.

Наиболее оптимальный вариант, для обеспечения дома отоплением и горячим водоснабжением — газовый котел, но при отсутствии доступа к газу, выбор стоит сделать в сторону электрокотла.

Мощность

Выбирая прибор, следует определиться с его мощностью — это самый важный показатель, так как неправильно подобранный аппарат по мощности, не сможет обеспечить в полном объеме потребности в тепле и горячей воде.

Чтобы обогреть площадь 10 м2, требуется котел мощностью 1 кВт. Кроме того, нужно знать также теплопотери и температуру за окном.

Уровень теплопотерь зависит от климатических условий в вашем регионе. При расчете, надо учитывать потери сквозь стены, окна, потолок и пол.

Коротко о главном

Двухконтурный котел или одноконтурный с бойлером — устройства, которые предназначены для обеспечения нагретой водой отопление и водоснабжение. Они просты по конструкции, и бывают разных типов, комплектации, а также различаются видом топлива.

Отличие аппарата с одним контуром от имеющего два, в том, что первый греет теплоноситель только для радиаторов, чтобы обеспечивать подачу горячей воды, требуется установка косвенного водонагревателя.

К выбору модели, особенно мощности оборудования надо подходить со всей ответственностью, ведь от этого зависит — на сколько комфортные условия проживания будут в доме.

Как вы думаете, что экономичнее, и что лучше — двухконтурный газовый котел или одноконтурный с бойлером косвенного нагрева?

Автор

Руслан Темченко

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

Одноконтурная или двухконтурная эспрессо-машина? Это различия, преимущества и недостатки. – Tangy Coffee

Вы собираетесь купить новую эспрессо-машину и хотите знать, в чем разница между эспрессо-машиной с одним контуром и эспрессо-машиной с двумя контурами? Тогда вы находитесь в правильном месте. В этой статье мы объясним вам и дадим несколько советов по покупке нового одноконтурного или двухконтурного портафильтра.

Как вы, наверное, знаете, приготовление эспрессо – очень ответственный процесс. В дополнение ко многим другим факторам правильная температура заваривания также влияет на вкус эспрессо. Поэтому все производители стараются разработать свои машины таким образом, чтобы они обеспечивали правильную температуру заваривания для экстракции эспрессо.

Чем дороже машина, тем больше технических усилий требуется для поддержания температуры заваривания как можно более постоянной, особенно когда несколько эспрессо готовятся один за другим. Чем дешевле машина, тем больше могут быть температурные колебания температуры заваривания.

Ниже мы познакомим вас с обеими системами более подробно.

Содержание

Одноконтурные эспрессо-машины

Самая простая и дешевая система – это одноконтурная. Температура регулируется здесь с помощью реле давления. Нагревательный элемент включается или выключается в зависимости от давления внутри котла. Это приводит к колебаниям температуры до восьми градусов Цельсия при приготовлении эспрессо, что является огромным.

В одном круге происходит круговорот воды – отсюда и название «одинарный круг». В этом водяном контуре необходимо регулировать температуру нагреванием или охлаждением для достижения наилучших результатов при приготовлении эспрессо или производстве пара. Устройство эспрессо-машины с термоблоком

(источник: собственная иллюстрация на основе рисунка из книги «Faszination Espressomaschine» Димитриоса Цантидиса, стр. 121)

Идеальная температура заваривания эспрессо составляет от 88 до 9 градусов Цельсия.6 градусов Цельсия. С другой стороны, температура воды для образования водяного пара должна быть значительно выше (между 110°C и 130°C).

Температура регулируется с помощью различных термостатов, которые включаются в отопительный контур в качестве регуляторов.

В одноконтурных эспрессо-машинах вода, нагретая в чайнике, используется как для приготовления эспрессо, так и для образования пара для вспенивания молока.

На практике при приготовлении напитков на молочной основе, таких как капучино или флэт уайт, это выглядит так: Воду в чайнике необходимо нагревать сразу после приготовления эспрессо. Обычно это делается щелчком переключателя или нажатием кнопки. К сожалению, вам придется запланировать короткое время ожидания, пока вода в котле не достигнет нужной температуры для производства пара. Таким образом, вспенивание молока с помощью одного круга является скорее экстренным решением.

Одноконтурный станок Rancilio Silvia обеспечивает отличное качество молочной пены. Здесь вы можете найти предложение на amazon.com

Хотите узнать больше о эспрессо-машинах? Тогда мы рекомендуем вам прочитать наш обширный обзор эспрессо-машин.

Проблема конструкции одноконтурных кофемашин

Если вы хотите приготовить еще один эспрессо сразу после вспенивания молока, температуру в чайнике необходимо снова понизить. Потому что вы же не хотите, чтобы вода при температуре 110-130 градусов по Цельсию сожгла молотый кофе в портафильтре, не так ли? Если эспрессо сварить на слишком горячей воде, эспрессо будет очень горьким на вкус и плохо усвояемым.

Охлаждение водяного контура для подачи следующего эспрессо снова связано со временем ожидания. Большинство одноконтурных агрегатов не имеют индикации текущей температуры воды в котле. Таким образом, вы никогда точно не знаете, когда машина достигла оптимальной температуры для приготовления эспрессо.

Котловая вода легко может иметь диапазон возможных температур, который может достигать 10 градусов Цельсия и более. При каждом приготовлении эспрессо температура меняется, а это означает, что очень сложно воспроизвести неизменно высокое качество эспрессо. Эспрессо, который только что был божественным на вкус, может быть просто ужасным, когда его выпьют в следующий раз.

Температурный серфинг с Single Circle

Вы можете найти решение проблемы с помощью «температурного серфинга». Температурный серфинг — это метод, используемый для воздействия на температуру заваривания в одноконтурных эспрессо-машинах.

На практике это выглядит так: Перед каждым приготовлением эспрессо вы делаете пустую заварку (пустая заварка = выпуск воды из варочной группы) до тех пор, пока температура в чайнике не упадет настолько, что нагрев снова запустится – затем машина издает слабый щелкающий звук и/или сигнализирует о процессе нагрева контрольной лампочкой.

Затем вы ждете, пока снова не отключится нагрев (еще один щелчок или контрольная лампочка погаснет). Это как раз тот момент времени, когда ваш единственный круг достиг воспроизводимой температуры заваривания.

Если теперь температура соответствует вашему вкусу и используемым зернам эспрессо, вы можете сразу начать процесс. Если вода все еще слишком горячая, вам придется подождать определенное время, пока машина еще больше остынет. Если вода слишком холодная, необходимо дополнительно нагреть машину с помощью переключателя генерации пара.

Бесспорно: температурный серфинг — это то, что нужно любителям эспрессо, которые любят экспериментировать. Но это работает, и вы можете получить максимальную отдачу от соответствующих зерен эспрессо с помощью эспрессо-машин с одним контуром.

Преимущества Single Circle

•  Относительно дешевая покупка
• Компактный дизайн (экономит место на кухне)
•  Хорошее качество эспрессо при оптимальной температуре0013
  • Небольшой бойлер
  •  Высокие колебания температуры
  •  Необходимо регулирование температуры
  •  Приготовление напитков на основе молока затруднено
  •  Невозможно одновременно приготовить эспрессо и молочную пену

  ---

  6 одноконтурных эспрессо-машин

  ---

  ---

  Заключение по одноконтурным эспрессо-машинам

  Одноконтурные кофемашины, как правило, являются хорошим выбором для тех, кто хочет готовить эспрессо только с помощью портафильтра. Одноконтурные эспрессо-машины дешевле двухконтурных эспрессо-машин и обеспечивают очень приличное качество эспрессо.

  Если, с другой стороны, вы хотите регулярно готовить молочные напитки для более чем двух человек с помощью одного круга, вам, скорее всего, не подойдет один круг. Время ожидания, пока вода в бойлере нагреется или остынет, может немного раздражать. Поэтому, по нашему мнению, одноконтурные кофемашины подходят для любителей эспрессо, которым лишь изредка требуется пар для вспенивания молока.

  ---

  Эспрессо-машины с двойным контуром

  Двухконтурные эспрессо-машины имеют два водяных контура разной температуры: один водяной контур для производства пара для вспенивания молока и второй водяной контур для заваривания воды, необходимой для приготовления эспрессо .

  С помощью этих двух водяных контуров вы можете одновременно готовить эспрессо и вспененное молоко. По сравнению с одноконтурными эспрессо-машинами это, пожалуй, решающее отличие и большое преимущество.

  Система устроена следующим образом: Большой котел встроен в два контура, в которых вода нагревается до температуры от 110 до 130 градусов Цельсия. Эта вода используется для отвода горячей воды и производства пара для вспенивания молока. В этот котел встроена небольшая водяная камера, своего рода труба. Это так называемый теплообменник. Поэтому в англо-американской языковой среде двухконтурные системы также известны как «теплообменники» (HX). Структура двухконтурной эспрессо-машины

  (Источник: собственная иллюстрация на основе рисунка из книги Димитриоса Цантидиса «Faszination Espresso Machine», стр. 129) из резервуара для воды или стационарного водопровода через теплообменник, расположенный в более горячем паровом котле. Вода нагревается до нужной температуры заваривания. Теплообменник сконструирован таким образом, что вода остается в теплообменнике с наилучшей скоростью потока до тех пор, пока не будет достигнута нужная температура заваривания (88° – 9°С).6°С).

  Однако у двухконтурных эспрессо-кофемашин есть небольшой недостаток: если кофемашина включена слишком долго после приготовления эспрессо, вода в водяной камере теплообменника постепенно приобретает температуру бойлера. И это слишком горячо, чтобы пить эспрессо.

  Поэтому, если машина включена на более длительный период, следует сливать воду перед следующим использованием до тех пор, пока она не перестанет выходить из варочной группы в виде пара («охлаждающая промывка»). Это означает, что вы можете быть уверены, что вода полностью слита из теплообменника. В кругах специалистов этот процесс также называют пустой референцией.

  Преимущества двойного контура

  • Эспрессо и молочная пена могут быть приготовлены одновременно (не требуется время ожидания)
  •  Относительно высокая стабильность температуры
  •  Большая мощность пара
  •  Очень хорошее качество эспрессо и молочной пены

  9

  Недостатки двойного контура

  •  Дорогая покупка
  •  Менее компактная конструкция
  •  Требуется «охлаждающий смыв»
  •  Не подходит для больших вечеринок или гастрономии (давление пара и температура воды для заваривания не выдерживают этого)
  •  Увеличенное время нагрева

  ---

  Bezzera Magica — отличная эспрессо-машина с двумя контурами. Здесь вы можете найти предложение на amazon.com

  Вывод на двухконтурные эспрессо-машины

  Если вы хотите приготовить много кофе и молочных напитков с помощью вашей новой кофемашины с портафильтром, то мы рекомендуем купить двухконтурную машину. Вы можете вспенить молоко во время приготовления эспрессо. Большой двухконтурный бойлер обеспечивает достаточную мощность пара для вспенивания молока. Приготовление капучино и Ко доставляет истинное удовольствие. И, на наш взгляд, это делает два круга лучше, чем один круг.

  Покупка двойного контура — дело дорогое: цены здесь начинаются примерно от 1185 долларов. Если повезет, вы можете купить подержанные двухконтурные автомобили менее чем за 1000 долларов.

  ---

  Примеры двухконтурных эспрессо-машин

  ---

  ---

  Различия между одноконтурными и двухконтурными

  Для лучшего обзора мы создали таблицу, с помощью которой вы можете увидеть различия между одноконтурными и двухконтурными — круг с первого взгляда.

  1 Хорошее качество эспрессо 1 9016

  	SINGLE CIRCLE	DUAL CIRCUIT
  Number of water circuits	1	2
  Prepare espresso and milk foam at the same time	No	Yes
  Время нагрева	короткий	длинный
  Размер бойлера	маленький	большой
  164	very well
  Milk foam quality	good, but depending on the model	very well
  Temperature stability	low	higher
  Suitable for beginners	yes (with a few ограничения)	Да
  Цена	Дешевле	Дорого
  Подходит для гастрономии	Нет	ограничено

  Различия в таблицах с одним кругом и с двумя контурами

  Понимание схемы катушки с помощью простого руководства

  Схема жидкостных змеевиков важна для производительности и срока службы змеевика, но даже для опытных профессионалов это может сбить с толку. Однако на самом деле это не так сложно, как кажется.

  Проще говоря, схема означает количество трубок на любом змеевике, питаемых каждым коллектором. Каждая катушка имеет определенное количество рядов и определенное количество трубок в каждом ряду. Например, на приведенном ниже рисунке показан змеевик высотой 8 трубок и глубиной 4 ряда, всего 32 трубки (в другом случае у вас может быть змеевик высотой 24 трубки и глубиной 8 рядов, всего 19 трубок).2 трубки). В этом начальном примере «подача» входит справа, а «возврат» выходит слева. (Примечание. Большинство жидкостных змеевиков имеют патрубки подачи и возврата на одном конце змеевика.)

  Горячая или холодная жидкость поступает через штуцер подачи, заполняет коллектор, а затем одновременно питает трубки в каждом контуре. Количество ламп, питаемых каждым коллектором (или количество цепей), в конечном счете, зависит от производительности, которая вам нужна от этой катушки. Цепь на самом деле является уравновешиванием скорости трубы и перепада давления.

  Определение нужного количества контуров

  Для обеспечения надлежащей теплопередачи жидкость должна проходить через змеевики с нужной скоростью. Некоторые катушки имеют только небольшое количество цепей, в то время как другие имеют довольно много. Если жидкость проходит через змеевик слишком быстро, теплопередача будет неэффективной, в змеевике может возникнуть большой перепад давления, что может привести к эрозии трубы. Если он движется слишком медленно, теплопередача будет незначительной. Выбирая соответствующее количество контуров, вы контролируете скорость жидкости и, следовательно, эффективность теплопередачи змеевика.
  Меньшее количество цепей служит для ускорения жидкости в змеевике, а большее количество цепей замедляет ее. Например, одновременная подача большего количества трубок распределяет поток жидкости по нескольким контурам, что снижает скорость ее прохождения через змеевик. Количество контуров и внутренний диаметр труб позволяют рассчитать общий расход (в галлонах в минуту) змеевика.
  Если в катушке 8 трубок в ряду и 4 ряда в глубину, как показано в нашем примере, то схема выглядит следующим образом:

  • Полуконтур – 4 канала
  • Четверть контура – ​​2 канала
  • Полный цикл – 8 каналов
  • Двойной контур – 16 каналов

  Наконец, вот 3 практических правила, которым нужно следовать при подключении катушки:
  1. Количество трубок, которые вы подпитываете, должно поровну делиться на количество трубок в катушке, иначе у вас будут выпавшие трубки (трубки, в которые не подается жидкость).
  2. Катушка должна иметь четное количество проходов, если вы хотите, чтобы соединения заканчивались на одном конце катушки. При нечетном количестве проходов у вас будут плавные соединения на противоположных концах.
  3. Количество контуров будет определять результирующее падение давления путем определения количества контуров и, следовательно, скорости жидкости и эффективной длины трубы для каждого контура (приемлемая скорость трубы жидкости составляет от 2 до 7 футов в секунду).
