Оптоволокно или витая пара — что лучше?

Отредактировано: 14.09.2022

При прокладке сетевого кабеля, какой из них вы предпочтете — медный или оптоволоконный? Давайте разберемся и все выясним…

Как медные кабели витая пара, так и то, что по сути является стеклом, или волоконно-оптические кабели, имеют свои преимущества и уникальные характеристики. Сети на основе медного кабеля уже есть во многих местах, и стоимость их расширения небольшая. Однако с резким снижением стоимости развертывания оптики перспективный оптоволоконный кабель показывает больше преимуществ по сравнению с медной витой парой и имеет большие перспективы на рынке будущего.

Мы представляем пять причин для выбора оптоволоконного кабеля вместо медного: стоимость, пропускная способность, скорость и расстояние передачи, надежность и безопасность.

1. СТОИМОСТЬ

Несколько лет назад цена на оптоволоконный кабель была почти вдвое выше, чем на медь, но теперь стоимость оптоволоконных компонентов и оборудования серьезно снизилась. Давайте начнем с общей предпосылки, что передача электроэнергии по меди дешевле, чем передача энергии лазером по оптоволокну — потому что так было до этого момента, — хотя и это быстро меняется. Большинство людей не замечают стоимости коммутационного шкафа в медных сетях. Не будем забывать, что стандартный телекоммутационный шкаф включает в себя расходы на ИБП (источник бесперебойного питания), оборудование для передачи данных, HAVC (гибридное автоматическое управление напряжением) и площадь пола.

Эти совокупные затраты обычно превышают дополнительные затраты на оптоволоконное оборудование в централизованной оптоволоконной архитектуре, а также занимают значительно больше рабочего пространства (которое часто ограничено). Таким образом, полностью оптоволоконная LAN (локальная сеть) действительно более экономична и компактна, чем сетевая среда на основе витой пары для нового строительства и капитального ремонта.

2. ПРОПУСКНАЯ СПОСОБНОСТЬ

Хотя медь идеально подходит для голосового сигнала, она имеет очень ограниченную полосу пропускания, в то время как оптоволокно обеспечивает стандартизованную производительность до 10 Гбит / с и выше.
Волоконно-оптические линии связи обеспечивают более чем в 1000 раз большую пропускную способность, чем медные, и могут иметь длину больше чем в 100 раз. Типичное произведение ширины полосы и расстояния для многомодового волокна составляет 500 МГц / км, поэтому кабель длиной 500 метров может передавать 1 ГГц. В то же время категории витой пары, оптимизированные для высоких скоростей передачи данных таких результатов достигнуть не могут. Например кабель категории Cat 6, может передавать 500 МГц только на 100 метров.
Кроме того, потери сигнала на расстоянии более 500 метров в оптоволокне незначительны, а медь имеет очень высокие потери на высоких частотах.

3. СКОРОСТЬ И РАССТОЯНИЕ ПЕРЕДАЧИ

Оптическое волокно, по сравнению с передачей данных по медному проводу, можно рассматривать как зависимость скорости фотонов от скорости электронов. Фотоны движутся со скоростью света, тогда как электроны, используемые в меди, движутся со скоростью менее одного процента от скорости света. Хотя оптоволоконные кабели не достигают скорости света, они всего на 31% медленнее. Итак, вы можете видеть, что существует огромная разница в скорости между волокном и медью. Кроме того, оптоволокно не имеет ограничения на расстояние в 100 метров, присущего неэкранированной медной витой паре без усилителя. Таким образом, расстояние может составлять от 550 метров для многомодового кабеля со скоростью 10 Гбит / с и до 40 км для одномодового кабеля.

4. НАДЕЖНОСТЬ

Оптоволоконный кабель гораздо менее подвержен воздействию различных факторов окружающей среды, чем медный кабель.
Например, качество меди значительно ухудшится на расстоянии двух километров, использование оптоволоконного кабеля на том же расстоянии может обеспечить чрезвычайно надежную передачу данных. Более того, оптоволокно также невосприимчиво к факторам окружающей среды, таким как температура и электромагнитные колебания – о меди нельзя сказать то же самое — вы можете без проблем развернуть оптоволоконный кабель рядом с промышленным оборудованием. Также, как и трансатлантический кабель, соединяющий США с Европой и дальше, так как волокно можно погружать в воду.

5. БЕЗОПАСНОСТЬ

Поскольку оптическое волокно не передает электричество, оно не излучает сигналы и не может быть подключено — медь использует электричество и может быть взломана, что может привести к отказу всей системы. Разорванное или поврежденное оптическое волокно может быть обнаружено очень быстро с помощью ряда методов контроля, включая контроль фактической передачи мощности или передачи пилот-сигнала. С другой стороны, медный кабель, по которому проходит ток, может полностью закоротить или даже вызвать пожар, если он поврежден или изношен, без таких эффективных методов мониторинга.

ВЫВОД

Появление оптического кабеля с его постоянно снижающейся стоимостью, увеличенной полосой пропускания, чрезвычайно высокой скоростью и большим расстоянием передачи, превосходной надежностью и безупречной безопасностью заменило медь во всех аспектах передачи и приема сети. Оптоволоконный кабель стал одним из самых популярных средств как для инновационной прокладки кабелей, так и для их модернизации, включая магистральные, горизонтальные и даже настольные приложения. А с неуклонным снижением стоимости и внутренними улучшениями, которые, казалось бы, ежедневно вносятся в оптоволоконную связь, конструкция оптоволокна станет более удобной и рентабельной. Это только вопрос времени, когда волоконная оптика полностью заменит медный кабель как в сетях дальней, так и ближней связи.

Если стоит выбор, где купить витую пару или оптический кабель, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

что лучше выбрать для дома

• Главная
• Полезное
• Полезные статьи
• Что лучше для домашнего интернета – оптоволокно или витая пара

×

По вашему адресу мы проведём дополнительную проверку по тех.возможности и обновим зону покрытия

×

Проверьте адрес на возможность подключения

Не получается найти адрес?

×

Подключение тарифа

Технологии развлечений

200 Мбит/с

150 Каналов

15 Гб

2000 Мин

500 Смс

Стоимость подключения 0₽

Абонентская плата в месяц 600₽

Итого 600₽

×

Оставьте заявку, и мы перезвоним вам для консультации

×

Получить консультацию

×

Оперативная поддержка

8 (958) 111-94-69

Проверить кабель, переоформить договор, оформить переезд, подключиться.

×

Бесплатное подключение

8 (958) 111-94-69

Проверить кабель, переоформить договор, оформить переезд, подключиться.

или заполните форму для консультации специалиста

×

Выберите город

Волгоград Воронеж Екатеринбург Иркутск Казань Кемерово Красноярск Москва Нижний Новгород Новокузнецк Новосибирск Омск Пермь Ростов-на-Дону Самара Санкт-Петербург Томск Челябинск

Определить автоматически

×

Подберите тариф, ответив на 6 вопросов

1. Где планируете подключение?

2. Какие услуги вам нужны?

3. Вы хотите стать новым клиентом?

4. Введите адрес подключения

5. На какую сумму ориентируетесь?

6. Нужен ли WIFI роутер?

×

Спасибо, Ваша заявка отправлена!

В чем разница между оптоволоконным кабелем, витой парой и коаксиальным кабелем?

Лори Райт

Лори Райт

Эксперты по структурированным кабелям, обследования беспроводных сетей, волоконная оптика, удаление заброшенных кабелей, звукоизоляция и многое другое!

Опубликовано 20 июня 2016 г.

+ Подписаться

Как известно, системы связи обычно используют провод или кабель для соединения передающих и принимающих устройств. В настоящее время наиболее распространенными типами кабелей, используемых в системах связи, являются оптоволоконный кабель, кабель с витой парой и коаксиальный кабель. Поскольку каждый из них в равной степени может применяться в сетевой коммуникации, в чем между ними разница? Эта статья может дать некоторые ответы.

Кабели с витой парой
Витая пара состоит из пары скрученных вместе изолированных проводов, которая уже давно применяется в области телекоммуникаций. Скручивание кабеля помогает уменьшить шум от внешних источников и перекрестные помехи в многопарных кабелях. По сути, кабель с витой парой можно разделить на два типа: неэкранированная витая пара (UTP) и экранированная витая пара (STP). Первый служит наиболее часто используемым с двумя изолированными проводами, скрученными вместе. К этой категории относятся любые кабели для передачи данных и обычные телефонные кабели. Однако экранированная витая пара отличается от UTP тем, что состоит из оболочки из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. Обычно он используется для устранения индуктивной и емкостной связи, поэтому его можно применять между оборудованием, стойками и зданиями. Существует несколько различных типов кабелей с витой парой:

Коаксиальные кабели

Коаксиальный кабель действует как высокочастотный передающий кабель, содержащий один медный сердечник. Коаксиальный кабель имеет более чем в 80 раз большую пропускную способность, чем витая пара. Он обычно используется для передачи телевизионных сигналов, а также для соединения компьютеров в сети, поэтому люди могут лучше познакомиться с этим типом кабеля. Есть два коаксиальных кабеля: 75 Ом и 50 Ом. Каково их применение соответственно?

Коаксиальный кабель 75 Ом

В основном кабель 75 Ом используется для передачи видеосигнала. Одним из типичных применений является передача телевизионных сигналов по кабелю, иногда называемому кабелем подачи сигнала. Наиболее распространенным разъемом, используемым в этом приложении, является разъем типа F. Другое приложение — это видеосигналы между такими компонентами, как DVD-плееры, видеомагнитофоны или ресиверы, широко известные как аудио/видео (A/V) кабели. В этом случае чаще всего встречаются разъемы BNC и RCA. В обоих этих приложениях RG59 с одножильным центральным проводником (RG59B/U) и многожильный центральный проводник (RG59A/U), а также RG6.

• Коаксиальный кабель 50 Ом

Коаксиальный кабель сопротивлением 50 Ом в основном используется для передачи сигнала данных в системе двусторонней связи. Некоторыми распространенными приложениями для коаксиального кабеля 50 Ом являются компьютерные магистрали Ethernet, кабели питания беспроводной антенны, кабели питания антенны GPS (спутник глобального позиционирования) и системы сотовой связи.

Волоконно-оптический кабель

Вычисления и передача данных — это быстроразвивающиеся технологии. Появляется новое поколение средств передачи — оптоволоконный кабель. Это относится к полной сборке волокон, которые содержат одно или несколько оптических волокон, используемых для передачи данных. Каждый из волоконно-оптических элементов индивидуально покрыт слоями пластика и заключен в защитную трубку. Волоконно-оптический кабель передает данные в виде импульсов света, проходящих через крошечные стеклянные трубки, пропускная способность которых в 26 000 раз выше, чем у кабеля с витой парой. По сравнению с коаксиальными кабелями оптоволоконные кабели легче и надежнее для передачи данных. Они передают информацию, используя лучи света со скоростью света, а не электрические импульсы.

В настоящее время в области передачи данных широко используются два типа волоконно-оптических кабелей: одномодовые оптоволоконные кабели и многомодовые оптоволоконные кабели. Одномодовое оптическое волокно — это волокно с небольшой сердцевиной, по которому одновременно может распространяться только одна мода света. Таким образом, он обычно адаптирован для высокоскоростных приложений на большие расстояния. В то время как многомодовое оптическое волокно представляет собой тип оптического волокна с диаметром сердцевины, превышающим длину волны передаваемого света, и оно предназначено для одновременной передачи нескольких световых лучей или мод. Он в основном используется для связи на короткие расстояния из-за его высокой пропускной способности и надежности, выступая в качестве магистральных приложений в зданиях.

 Заключение

Поскольку технологии в области сетей быстро развиваются, волоконная оптика, кажется, становится тенденцией для растущего спроса на рынке. Однако выбор кабелей витой пары, коаксиальных кабелей или оптоволоконных кабелей по-прежнему сильно зависит от приложений, которые зависят от стоимости, дальности передачи и производительности.

• Знаешь свое волокно? #1

  25 ноября 2016 г.

• Fiber 101 ~ Краткий видеоурок

  28 октября 2016 г.



• «Сеть 101» Что такое волоконная оптика?

  22 августа 2016 г.

• Как не ошибиться! РЖУ НЕ МОГУ

  10 августа 2016 г.

• Липучки против застежек-молний

  28 июня 2016 г.

• Если бы только… Взгляните на Светлую сторону!

  13 апр. 2016 г.

• Кабельщики объединяйтесь!

  9 апр.

  2016 г.

• Видео Сотрудник месяца! Наслаждаться!

  1 апр. 2016 г.

• Вы материал управления? Задайте себе эти простые вопросы.

  25 марта 2016 г.

• Как работает волоконная оптика

  24 марта 2016 г.

Другие также смотрели

Исследуйте темы

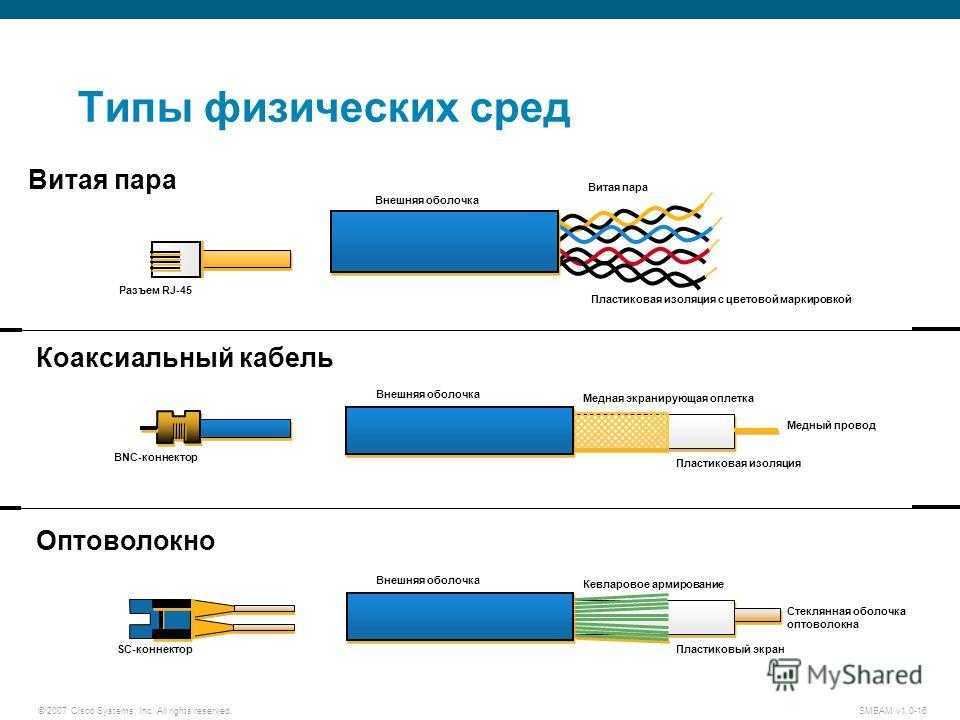

Коаксиальные кабели, витая пара и оптоволоконные кабели

Три основных типа сетевых кабелей, используемых в телекоммуникационных системах, включают коаксиальные кабели, кабели с витой парой и оптоволоконные кабели.

Эти кабели отличаются друг от друга и предназначены для разных целей. Они могут использоваться предприятиями для эффективной прокладки сетевых кабелей. Однако они различаются по спецификациям, приложениям и функциям.

Давайте сравним эти различные типы сетевых кабелей и изучим их различия, чтобы дать вам лучшее представление о коаксиальных, витых и оптоволоконных кабелях.

Прежде чем мы начнем, не забудьте проконсультироваться с компанией Communication Solutions Inc. в Джексонвилле, чтобы узнать о лучших решениях для сетевых кабелей во Флориде.

При этом давайте начнем с внимательного изучения каждого типа сетевого кабеля.

Коаксиальный кабель

Коаксиальный кабель, также известный как коаксиальный кабель или просто коаксиальный, является старейшим из трех сетевых кабелей и предназначен для передачи высокочастотных сигналов.

Он состоит из круглого центрального медного проводника, защищенного тремя слоями изоляции и экрана. Эти защитные слои включают изолирующий слой, покрытый сеткой проводящих экранов, и, наконец, кожух.

Эти слои предотвращают перекрестные помехи и электромагнитные помехи (ЭМП) от внешних источников, таких как свет, двигатели, электронные устройства и другие кабели. Более того, экран позволяет коаксиальному кабелю прокладываться на большие расстояния без существенной потери сигнала.

Существует множество типов коаксиальных кабелей. Однако все они в основном используются для передачи цифрового видеосигнала, кабельного и спутникового телевидения.

Кабель с витой парой

Кабели с витой парой являются наиболее часто используемыми сетевыми кабелями для прокладки кабелей Ethernet, а также часто используются для телефонной связи. Кабели предназначены для передачи данных и состоят из витых пар медных проводов в основе.

Эти пары скручены для предотвращения помех от внешних источников, а также перекрестных помех от соседних витых пар. Эти кабели можно разделить на две основные категории: неэкранированная витая пара (UTP) и экранированная витая пара (STP).

Кабели STP имеют дополнительное экранирование в виде плетеной защитной фольги вокруг коллективных витых пар внутри кабеля. Они обеспечивают лучшую устойчивость к помехам и перекрестным помехам, чем кабели UTP. Существуют также экранированные фольгой кабели с витой парой (FTP), в которых отдельные витые пары покрыты фольгой.

Вы можете узнать больше об этих типах кабелей с витой парой, используемых в кабелях Ethernet, прочитав наш пост на эту тему здесь.

Волоконно-оптический кабель

В отличие от других волоконно-оптические кабели представляют собой кабели Ethernet, в которых для передачи данных используются световые сигналы или импульсы. У них есть стеклянная сердцевина, которая позволяет световым сигналам передавать данные с одного устройства на другое. Это то, что делает их намного лучше других кабелей Ethernet, таких как кабели с витой парой.

Их пропускная способность в 26 000 раз выше, чем у кабеля с витой парой. Существует два основных типа оптоволоконных кабелей; одномодовое волокно и многомодовое волокно. Одномодовые волокна имеют меньшую стеклянную сердцевину, которая позволяет передавать только один световой сигнал в любой момент времени.

В то время как многомодовые волокна имеют более широкую стеклянную сердцевину, которая позволяет нескольким световым сигналам проходить одновременно. Одномодовые оптоволоконные кабели могут прокладываться на большие расстояния до нескольких километров, чем многомодовые, но последний имеет более высокую пропускную способность для передачи данных на более короткие расстояния до 550 метров.

Вы можете узнать все об основах оптоволоконных кабелей в нашем подробном посте на эту тему здесь.

Коаксиальный по сравнению с. Витая пара против. Волоконно-оптические кабели

Теперь, когда вы лучше понимаете каждый из упомянутых сетевых кабелей и их структурные различия, давайте рассмотрим различия в их производительности, установке и применении.

·       Характеристики

Коаксиальный кабель и кабель с витой парой представляют собой кабели на медной основе, защищенные изоляционными и экранирующими материалами. Оба они передают телевидение, телефон и данные с помощью электрических сигналов, тогда как оптоволоконные кабели используют свет для передачи аналогичных типов сигналов.

Разница в производительности с волоконной оптикой намного выше, чем с другими. Они обеспечивают более широкую полосу пропускания, более высокую скорость и более высокие частоты. Вот диаграмма, чтобы дать вам представление о различиях в производительности каждого из этих кабелей.

Разница в производительности между витой парой и оптоволокном самая большая, в основном из-за разницы скоростей между электрическим и световым сигналами.

·       Установка и техническое обслуживание

Несмотря на то, что оптоволоконные кабели намного лучше, чем два других кабеля, они все еще не так популярны и широко не используются, как кабели с витой парой или коаксиальные кабели. Волоконная оптика быстрее и надежнее, но из-за стеклянной сердцевины ее сложнее устанавливать и обслуживать.

Аналогичным образом изолирующий слой медной жилы коаксиального кабеля затрудняет его установку и обслуживание. Это одна из причин, по которой витая пара является наиболее популярной и распространенной для Ethernet и сетевых нужд предприятий по всему миру.

·       Применение

Оптоволокно становится все более и более распространенным для бизнеса и дома благодаря своим преимуществам в производительности, однако обычно оно используется для соединения городов и стран на больших расстояниях. Они также отлично подходят для центров обработки данных, где нормой является передача больших объемов данных.

Кабели с витой парой чаще всего используются в сетях для передачи голоса и данных, в сетях Ethernet и для экранирования кабелей.

Learn more

• Как добавить файлы в исключения защитника windows 10
• Что такое ноутбук и чем он отличается от компьютера 1 класс
• Как перенести приложения на флешку андроид
• Биос не видит загрузочную флешку с windows 10
• На сколько процентов одно число меньше другого формула
• Шрифты для paint net
• Адаптер samsung wireless lan adapter
• Почему не скачиваются приложения на самсунг а 12
• Как настроить принтскрин на компьютере
• Как архивировать документы в компьютере
• Зарядка для psp

коаксиальный, оптоволоконный и витая пара

Характеристики вашей сети определяются кабелями, используемыми в вашей установке. Коаксиальный кабель, оптоволоконный кабель и витая пара используются более широко, чем другие кабели. Какой вариант лучше? Полоса пропускания, скорость передачи данных, надежность — характеристики сети определяются кабелями, используемыми при установке.

Оптоволоконный кабель

Оптоволокно — наиболее технологичный тип сетевого кабеля, использующий принципиально новый принцип работы. Сигналы передаются световым потоком, а не электричеством, а расстояния исчисляются десятками и сотнями километров без учета затухания. Кабели состоят из множества тонких волокон, проводящих свет. Скорость передачи информации на 100% соответствует самым строгим стандартам и достигает более 10 гигабит в секунду. Световой поток, вне зависимости от его природы, максимально устойчив к внешним помехам, а слои экрана можно сделать очень тонкими, что позволит уменьшить массу без ущерба для стабильности. Конструкцию оптоволоконных кабелей можно сравнить с коаксиальными кабелями, но у них вместо медных жил сердцевины из стекловолокна, а внешний изолирующий слой выполнен из непрозрачного полимера. Металлические оплётки используются только для повышения механической прочности и защиты стеклянных проводников от ударных нагрузок и давлений и не требуются с точки зрения защиты от помех.

Оптические системы представлены двумя его основными группами: одиночный режим. Минимальный диаметр ядра, полоса пропускания ограничена одним сигналом. Назначение — организация сетей дальней связи с малой дисперсией. многомодовый. Оптика ориентирована на передачу нескольких сигналов одновременно, но ее очень высокий коэффициент дисперсии ограничивает максимальную длину сети сотнями метров. Многомодовое волокно подходит для развертывания локальных компьютеров, структурированных кабельных сетей в пределах одного крупного объекта или близлежащих зданий. Преимущества оптики: Высокая скорость передачи данных от 10 гигабит в секунду и более. возможность прокладки протяженной сети передачи данных; компактность, минимальный вес; Защита от электромагнитного излучения. Минус в том, что установка сложная и дорого стоит как сам кабель, так и дополнительные детали. Необходимо строго учитывать максимальный радиус изгиба, чтобы исключить не только механические повреждения, но и повышенную дисперсию, отрицательно влияющую на скорость и стабильность сигнала. Сварка оптоволоконных сегментов осуществляется по специальным технологиям, сварке и переходникам; к процессу должны быть привлечены специалисты, использующие профессиональное оборудование.

Коаксиальный кабель

Он образован центральной жилой, внешними диэлектрическими слоями и разделяющей их металлической оплеткой. Традиционный вариант, обеспечивающий защиту от несанкционированного доступа и минимизирующий электромагнитные помехи, очень дорог по сравнению с витой парой и поэтому не получил широкого распространения. Коаксиальные кабели для прокладки телекоммуникационных сетей должны соответствовать одному из следующих двух стандартов Ethernet: 10BASE-5. Мы увеличили толщину на 0,5 дюйма. допустимая передача данных на большие расстояния, цифровые видеосигналы, спутниковое телевидение; 10BASE-2. Компактное исполнение, толщина — всего 0,2″, легкость упрощает монтаж, снижает нагрузку на несущие элементы и исключает необходимость усиления и усиления. Назначение — передача данных на небольшие расстояния, организация сетей кабельного телевидения.

Преимущества коаксиального кабеля: Устойчив к внешним помехам, даже сильное электромагнитное излучение не приведет к снижению скорости передачи данных или пропаданию сигнала. В высокопрочной конструкции используются металлы и технические полимеры, выдерживающие атмосферные, механические растягивающие, продольные и скручивающие нагрузки. Простота установки. Подключение к передающему и приемному оборудованию обеспечивается подходящими разъемами, установка которых не представляет сложности. Главный недостаток — ограничение скорости, которое составляет всего 10 мегабит в секунду, что не соответствует высоким скоростным стандартам. Кабели, как и их разъемы, дорогие, особенно по сравнению с кабелями с витой парой. Аналогичный сегмент стоит вдвое, а то и втрое дешевле при сопоставимых характеристиках.

Витая пара

Общее решение для организации компьютерных сетей, представленное рядом классов. Он образован комплексом одиночных или попарно скрученных жил, обеспечивающих стабильность и четкость сигнала. Материал проводника — медь, толщина — около 0,5 мм. В производстве часто используются нейлоновые нити. Это позволяет открывать внешнюю изоляцию с минимальными усилиями, не повреждая токопроводящую жилу. Изоляция из ПВХ или полипропилена и аналогичных материалов для эксплуатации в условиях повышенной влажности с полипропиленовой оболочкой, выдерживающей длительный контакт с водой без повреждения поверхности или конструкции, рекомендуется потеря эластичности и гибкости вещей. Что касается защиты, то витые пары представлены несколькими классами. УТП. Нет щита. СФ-УТП. Экранирование слоями меди и фольги. Ф-УТП. Стандартный обычный экран из фольги. S-FTP. Самый прочный кабель, внешний слой экрана медный, а каждая пара дополнительно защищена оболочкой из фольги.

Кабели также классифицируют по количеству пар в общей внешней оболочке. Для компьютерных сетей в основном используется стандарт CAT5. Он предполагает 4 пары и при совместной работе обеспечивает скорость передачи данных до гигабит в секунду. Старые стандарты используются редко. Например, CAT1 и CAT2 можно использовать только для телефонных сетей, а CAT3 можно использовать для локальных сетей. Преимущества витой пары перед коаксиальным кабелем: Небольшой вес и малая толщина облегчают установку и позволяют выполнять быстрый ремонт. Использование универсального разъема (обычно RJ-45) упрощает установку, увеличивает скорость и позволяет взаимодействовать с оборудованием. Типичная невысокая цена самой пары и необходимых для подключения к сетевому оборудованию разъемов. устойчивость к помехам; Благодаря множеству вариантов легко выбрать решение, которое сочетает в себе цену и производительность.

Выводы:

Наиболее сбалансированный вариант — витая пара, гибкая и долговечная, но уязвимая для помех и попыток несанкционированного доступа. Если к сети передачи данных предъявляются жесткие требования по надежности, пропускной способности и устойчивости к помехам, более рациональным выбором является оптоволокно. Высокая начальная стоимость компенсируется долговечностью, минимальным профилактическим обслуживанием и стабильностью системы. Коаксиальный кабель подходит для передачи данных на короткие расстояния без жестких требований к скорости, когда важны прочность и устойчивость к помехам.

Вернуться назад

Fiber по сравнению с Cat 7/8

13 января 2020 г.

&Центральная точка;

Автор Кэмерон Смит

13 января 2020 г.

&Центральная точка;

Автор Кэмерон Смит

С появлением Cat 7 и Cat 8 нас часто спрашивают, зачем кому-то интегрировать оптоволоконный кабель по витой паре. Ответ прост… с волокном проще обращаться, оно обеспечивает значительно большую пропускную способность и стоит меньше, чем большинство форматов витой пары с более высокой пропускной способностью.

В этой статье рассматриваются различия между различными типами и сортами низковольтных кабелей.

Сравнение кабелей

Мы будем сравнивать торговую цену, пропускную способность, диаметр кабеля, радиус изгиба и натяжение трех разных форматов волокна и четырех разных форматов витой пары. Торговые цены указаны по состоянию на январь 2020 года.

В таблице ниже приведена сводная информация.

Знакомство

Главное преимущество кабеля витой пары, будь то Cat 6, Cat 7 или Cat 8, заключается в простоте обращения и установки. Большинство интеграторов имеют многолетний (если не десятилетия) опыт интеграции кабелей и разъемов на основе витой пары. Переход от категории 5 к категории 6 и выше был принятой эволюцией, даже несмотря на то, что экранирование и разъемы стали более громоздкими и дорогими.

Волокно, с другой стороны, является новым для многих интеграторов. Он построен из совершенно других материалов, требует совершенно других инструментов, и его завершение происходит по совершенно другому процессу.

При использовании знакомого формата кабеля есть ощущение безопасности, даже если с ним значительно сложнее обращаться, он ограничен в производительности и на удивление дороже.

Полоса пропускания

Независимо от типа кабеля пропускная способность является серьезной проблемой для любой установки. Для цифрового аудио/видео требуется полоса пропускания до 48G, а сети обычно используют аппаратное обеспечение 10G. Потоковое содержимое только повысит эти требования, а корпоративные коммутаторы обычно достигают 40G и выше.

Cat 6, Cat 6A и Cat 7 поддерживают максимальную пропускную способность 10G. Эти кабели даже не могут поддерживать пропускную способность, необходимую для собственных сигналов HDMI 2.0 4K60 4:4:4 HDR, текущего стандарта для дисплеев и проекторов.

Cat 8 поддерживает максимальную пропускную способность 40G, хотя и на более коротких расстояниях. Cat 8 поддерживает родной 4K60 4:4:4 HDR; однако он не будет поддерживать полный спектр 8K для дисплеев и проекторов, которые уже выпущены.

Волокно, с другой стороны, легко поддерживает пропускную способность, необходимую для 4K, 8K и выше. Аудиовизуальные и сетевые сигналы передаются с помощью оптических волн со скоростью, близкой к скорости света.

На самом деле, оптические кабели теоретически поддерживают до 10 000 раз большую полосу пропускания, чем Cat 6, хотя электроника не соответствует пропускной способности кабелей.

Конструкция кабеля

Волоконно-оптические кабели значительно проще в обращении благодаря малому диаметру кабеля, высокой прочности на растяжение и невероятно малому минимальному радиусу изгиба.

Например, многие дуплексные (двухжильные) оптоволоконные кабели имеют диаметр кабеля 3 мм (0,11 дюйма) — это меньше карандаша. С другой стороны, большинство кабелей с витой парой имеют диаметр в два раза больше из-за экранирования, необходимого для блокировки электромагнитных и радиочастотных помех. По мере увеличения пропускной способности увеличивается и количество экранирования кабелей с витой парой, а такие форматы, как Cat 7 и Cat 8, могут иметь толщину до 8,6 мм (0,33 дюйма).

Эта толщина влияет на гибкость, и кабели витой пары бледнеют по сравнению с оптоволокном, если учитывать минимальный радиус изгиба. Волокно TechLogix имеет минимальный радиус изгиба от 3 мм до 7,5 мм (0,11–0,29 дюйма), тогда как для стандартной категории 6 требуется минимальный радиус изгиба 122 мм (4,8 дюйма), а для категории 8 требуется минимальный радиус изгиба 172 мм (6,8 дюйма).

Наконец, тяговое усилие также падает в пользу оптоволокна. Оптические кабели выдерживают нагрузку от 100 до 220 фунтов, а витая пара – 25 фунтов.

Установка

Возможно, самым удивительным для многих интеграторов является то, что оптоволокно значительно проще в установке и терминации, особенно по сравнению с оптическим кабелем и экранированной витой парой.

Оптические кабели обычно подключаются примерно за одну минуту на каждый разъем при минимальном обучении установщика (см. процесс онлайн). Стандартные разъемы для неэкранированной витой пары устанавливаются быстрее; однако экранированные разъемы, необходимые для более высокой пропускной способности Cat 6A, Cat 7 и Cat 8, легко требуют вдвое больше времени.

Price

Оптоволокно стало гораздо более распространенным в низковольтных установках, что привело к снижению стоимости кабелей, разъемов и аксессуаров. Одномодовое волокно стоит в среднем около 2,00 долларов США за фут и часто дешевле, чем Cat 6A, Cat 7 и Cat 8. Многомодовое волокно стоит в среднем около 3,00 долларов США за фут, но все же стоит меньше, чем Cat 7 и Cat 8.0005

Заключение

Оптоволокно — естественный выбор для низковольтных приложений, особенно с учетом простоты установки и цены. Кабель с витой парой может быть знаком, но оптоволокно легко интегрировать при небольшом обучении.

Кроме того, это единственный кабель, поддерживающий AV и сетевые сигналы сегодняшнего и завтрашнего дня.

Посмотреть Волоконно-оптический кабель, разъемы и аксессуары TechLogix.

Отмечен в

• Волокно

продолжить чтение

Регистрация на портале реселлеров TechLogix

TechLogix представляет новую серию кабелей MOFO™

Часто задаваемые вопросы о киберспорте и технологии распространения сигналов

Витая пара по сравнению с коаксиальным кабелем по сравнению с оптоволоконным кабелем

Достижения кабельных технологий сделали возможным более широкий доступ к большей пропускной способности. При таком большом количестве вариантов компьютерного подключения выбор правильного кабельного решения для услуг широкополосного подключения может немного сбить с толку. Витая пара, коаксиальный кабель или оптоволоконный кабель: какой из них будет идеальным с учетом различных факторов, таких как стоимость, надежность и пропускная способность. В этом посте мы поговорим об этих трех типах кабелей, а затем сравним их.

Витая пара, коаксиальный кабель или оптоволоконный кабель: что такое коаксиальный кабель?

Коаксиальный кабель, или коаксиальный кабель, представляет собой один провод, обычно медный, обернутый пенопластовой изоляцией, симметрично окруженный плетеным металлическим экраном, затем покрытый пластиковой оболочкой. Благодаря своим изолирующим свойствам коаксиальный кабель может передавать аналоговые сигналы с широким диапазоном частот. Таким образом, он широко используется в фидерных линиях, соединяющих радиопередатчики и приемники с их антеннами, соединениях компьютерных сетей, цифровом аудио и распределении сигналов кабельного телевидения. На следующем рисунке показана структура коаксиального кабеля.

Витая пара, коаксиальный кабель и оптоволоконный кабель: витая пара

Витая пара, также называемая Ethernet или сетевым кабелем, представляет собой тип проводки, в которой два проводника одной цепи скручены вместе. Он поставляется в двух версиях: экранированная витая пара (STP) и неэкранированная витая пара (UTP). STP обычно используется в сетях Token Ring, а UTP — в сетях Ethernet. Например, кабели Cat7 используются для сетей 1000BASE-T (Gigabit Ethernet или GbE) и 10GBASE-T (10-Gigabit Ethernet или 10 GbE). На рисунке ниже показано, как выглядят UTP (слева) и STP (справа).

Витая пара, коаксиальный кабель и оптоволоконный кабель: оптоволоконный кабель

Волоконно-оптический кабель — это кабель, содержащий одно или несколько оптических волокон. Волоконно-оптические кабели часто содержат несколько сердцевин из кремнезема, и каждое волокно может поддерживать множество длин волн (или каналов), что позволяет волокну соответствовать постоянно растущим требованиям к пропускной способности данных. При оконцовке разъемами LC/SC/ST/FC/MTRJ/MU/SMA на обоих концах, такими как LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST и т. д., оптоволоконные кабели могут обеспечить оптоволоконное соединение между оборудованием во время прокладки оптоволоконных кабелей. Возьмите, например, оптоволоконный кабель LC-LC, он часто используется как для коротких, так и для больших расстояний. На следующем изображении представлен обзор оптоволоконного кабеля LC-LC.

При выборе типа кабеля, подходящего для сетевых услуг, следует помнить, что каждый кабель имеет свои уникальные преимущества и недостатки, связанные с такими факторами, как стоимость, скорость, безопасность, надежность, пропускная способность, пропускная способность данных и так далее.

Витая пара, коаксиальный кабель или оптоволоконный кабель

Коаксиальный кабель прост в установке, относительно устойчив к помехам. Тем не менее, он громоздкий и идеально подходит для короткой длины из-за высокого затухания. Это было бы дорого по сравнению с передачей данных на большие расстояния. Напротив, кабель витой пары является наиболее гибким и дешевым из трех видов кабелей, он прост в установке и эксплуатации. Но он также сталкивается с проблемой затухания и предлагает относительно низкую пропускную способность. Кроме того, он чувствителен к помехам и шумам. Будучи одним из самых популярных средств как для прокладки новых кабелей, так и для модернизации, включая магистральные, горизонтальные и даже настольные приложения, волоконно-оптический кабель имеет небольшие размеры и малый вес. Поскольку проводник выполнен из стекла, а это означает, что через него не может проходить электричество, оптоволоконный кабель невосприимчив к электромагнитным помехам. Самым большим преимуществом оптоволоконного кабеля является то, что он может передавать большой объем данных с малыми потерями на высокой скорости на большие расстояния. Тем не менее, он требует сложных навыков установки, труден в работе и в краткосрочной перспективе дорог.

Заключение

Выбор между витой парой, коаксиальным кабелем или оптоволоконным кабелем в основном зависит от ваших потребностей и топологии сети.
