Что означают цвета проводов в трехжильном кабеле: Цветовая маркировка проводов — Сам электрик

гарантия успеха проекта и безопасность

Чтобы использовать наши электрические устройства, оборудование и приборы, нам нужна энергия. 3-жильный кабель помогает подключить эти приборы и машины к электросети. Из-за различий в применении и различных спецификаций проекта размер трехжильного кабеля, который вы выбираете для использования, и то, как вы проектируете свою схему с использованием выбранного кабеля, также влияют на ваш проект. Кроме того, для приложений с высоким напряжением часто требуются высоковольтные кабели, называемые армированный стальной проволокой (SWA) – а также их применимые стандарты и кодексы. Поэтому вы должны быть знакомы с тремя цветами жил бронированного кабеля и для чего используется проводник каждого цвета.

В этом посте мы рассмотрим все эти вопросы более подробно.

1. Что такое трехжильный кабель?

Каким бы электрическим приложением вы ни собирались заняться, важно понимать, какие типы проводов или кабелей вы будете использовать. Очень популярным выбором для различных целей является трехжильный кабель. Это кабели, которые включают три отдельных проводника для трех разных целей передачи электроэнергии.

Например, если вы решите использовать 1.5-мм трехжильный гибкий кабель, он будет иметь три отдельных провода внутри оболочки основного кабеля. Один из этих проводов используется для питания под напряжением, другой — для нейтрали, а третий проводник в трехжильном кабеле — для земля (или земля) приложений.

Чтобы понять, что это означает для проектов электропроводки, полезно рассмотреть приведенную выше информацию с точки зрения других типов проводов. В отличие от трехжильного провода, двухжильный кабель имеет на одну жилу меньше. В его состав входят всего два проводника. Таким образом, в то время как 3-миллиметровый 2-жильный армированный кабель будет иметь жилу, нейтраль и землю (или землю), соответствующая 10-жильная версия этого же кабеля не имеет заземляющего проводника. Он поставляется только с токоведущими и нейтральными проводниками.

2. Для чего используется трехжильный и заземляющий кабель?

3-жильный и заземляющий кабель часто используется в таких приложениях, как двухстороннее освещение для жилых помещений, а также в других приложениях, таких как проводка к системам и устройствам центрального отопления. В зависимости от того, как электрики разработают схему для двухстороннего освещения и положения выключателей, трехжильный и заземляющий кабель может иметь нейтральное или активное применение.

Обычно под 3-жильным кабелем подразумевается электрический провод с тремя отдельными медными жилами, каждая из которых находится в собственной защитной оболочке, заключенной во внешнюю оболочку или защитную оболочку. Однако, когда дело доходит до кабеля с 3 жилами и заземлением, в производственный процесс вставляется четвертый проводник.

Например, типичный 3-жильный гибкий кабель будет иметь обычные 3-жильные жилы, состоящие из фазы, нейтрали и земли, но будет еще один проводник — четвертый. Эта дополнительная жила обычно изготавливается из неизолированной меди для целей заземления. В приведенном выше примере, если мы использовали трехжильный гибкий кабель с дополнительным оголенным медным проводником, этот четвертый проводник должен быть вставлен через зелено-желтую кодированную втулку (заземление) во время установки.

3. Что такое 3-жильный бронированный кабель, используемый для электрических приложений?

3-жильный армированный кабель также широко известен как 3-жильный бронированный кабель из стальной проволоки (SWA). В электрических кругах кабели SWA также имеют дополнительные слова, используемые в их спецификациях. Например, вы можете увидеть в спецификации бронированный кабель 16 мм, 3 жилы, BS546/BS6724. Это означает, что кабель соответствует требованиям конкретных британских стандартов производства и испытаний кабелей.

Трехжильный бронированный кабель известен как силовой и вспомогательный кабель управления и используется для передачи сетевого питания в жилые или коммерческие объекты. Эти кабели также можно назвать 3-жильным сетевым кабелем, они классифицируются как износостойкие кабели и используются в приложениях, где может быть риск повреждения кабеля или существует опасность воздействия УФ-излучения.

Обычный 3-жильный бронированный кабель из стальной проволоки (SWA) идеально подходит для внешних электрических применений. Поскольку такие приложения часто должны подвергаться воздействию сил природы, наружный 3-жильный кабель SWA имеет дополнительный слой внешней оболочки (обычно из проволочной сетки), который обеспечивает большую механическую защиту внутренней жилы этого типа 3-жильного кабеля.

4. Для чего используется трехжильный кабель?

Как отмечалось ранее, трехжильный кабель — это кабель, который включает в себя три проводника в процессе производства кабеля. Каждый тип кабеля используется по-разному, и обычно не рекомендуется переключать конкретное приложение и использовать другой кабель. Например, если ваш идеальный выбор — трехжильный кабель диаметром 3 мм, возможно, не рекомендуется переключаться и использовать более толстый или более тонкий кабель.

Как правило, 3-жильный кабель часто является предпочтительным кабелем для подключения устройств класса I. Это связано с тем, что такие устройства (или связанные с ними приложения) должны обеспечивать связь с землей. Использование 2-жильного провода вместо 3-жильного электрического кабеля для этих применений может поставить под угрозу установку. Если устройство не заземлено, это может привести к поражению пользователей электрическим током.

Если заземление не требуется, электрики могут использовать 2-жильные версии кабеля вместо 3-жильного электрического кабеля. Например, в приложении, включающем проект устройства класса II, инженер или электрик может использовать 2-жильный кабель в оплетке вместо 3-жильного кабеля в оплетке. Причина такого использования в том, что устройства класса II обычно не требуют подключения к заземлению.

Таким образом, кабель, используемый в электрическом приложении, обычно зависит от того, требуется ли заземление оборудования или прибора. В соответствии с электротехническими нормами, устройства класса I должны быть заземлены. Для этого используйте 3-жильный сетевой кабель. С другой стороны, использование двухжильного кабеля безопасно для приложений класса II.

Использование трехжильного кабеля с заземлением рекомендуется для приложений, где существует повышенный риск поражения электрическим током, если провод под напряжением коснется корпуса оборудования или прибора. Например, если корпус изготовлен из непроводящих материалов, таких как резина, пластик, стекло или керамика, то использование трехжильного кабеля может быть необязательно.

Тем не менее, может быть безопаснее выбрать наружный трехжильный кабель, а не двухжильный провод, у которого внешняя оболочка проводящая, например, металл, сталь, железо или медь. Вы можете использовать 3-жильные кабели для непроводящих устройств, но вы должны использовать 2-жильные кабели для таких приложений, как держатели ламп, фонарные столбы и любые другие случаи использования, где высок риск поражения электрическим током.

Обычно трехжильный бронированный кабель из стальной проволоки (SWA) используется для передачи электроэнергии под землей от источника выработки электроэнергии к жилому или коммерческому объекту. Вы также можете увидеть другие бронированные изделия, такие как 3-жильный 3-мм бронированный кабель, используемый с контактной сетью в приложениях для подачи электроэнергии по воздушным линиям. Как правило, в обычных электрических приложениях, таких как выключатели освещения или шнуры питания для приборов, могут использоваться гибкие провода, такие как трехжильный гибкий кабель. Это потому, что их использование позволяет кабелю изгибаться и скручиваться без риска поломки или расщепления.

5. 3 основных цвета кабеля?

Как 2-, так и 3-жильные кабели имеют особые требования к цвету. В марте 2004 г. Британский стандарт BS 7671, связанный с электроустановками, в Великобритании были внесены некоторые изменения в 2 и 3 цвета жил. Эти изменения в стандартах вступили в силу с 1 апреля 2004 года. Так, например, до 1 апреля вы могли видеть, что производители кабелей продают 25-мм трехжильный бронированный кабель разных цветов, но после вступления в силу новых стандартов это незаконно (поскольку 3 апреля 1 г.), чтобы продать или использовать кабели со старыми схемами окраски.

До конца марта 2004 г. стандартом окраски кабелей с тремя жилами и заземлением были синий, желтый и красный цвета с заземлением. Однако после марта 3 г. новые цвета трехжильных кабелей: серый, черный и коричневый с заземлением. Эти цветовые стандарты не вступили в силу в одночасье — перед тем, как переход стал обязательным, существовал двухлетний период (льготный период). Тем временем розничные продавцы продавали 2004-ядерные и 3-ядерные процессоры. бронированный кабель, и другие виды трехжильных изделий, как со старой, так и с новой системой окраски.

Линия (до 2004 г. была Live или Phase)	Нейтральные	Земля (ранее называлась Защитный проводник цепи (CPC))
До 2004 года это был красный	До 2004 года это был черный	До 2004 года тоже был такой же, но до этого был сплошной зеленый

Итак, почему этот стандарт окраски был изменен? Это было сделано в первую очередь для синхронизации цветов кабелей с остальными странами Европейского Союза. Теперь единый цветовой код действует во всех странах Европы, а также в Великобритании. В соответствии с новой системой, если ваше приложение требует использования такого продукта, как трехжильный плоский кабель, он будет продаваться только в новом код окраски по всему континенту.



Привет, я Ричард Зи, генеральный директор ZW Cable и эксперт в кабельной промышленности более 15 лет. Хочу поделиться своим опытом в кабельной сфере. ZW Cable является ведущим китайским производителем кабелей. Мы можем выбрать кабель правильного размера и решить все ваши проблемы с кабелем. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь со мной. Я сделаю все возможное, чтобы дать ваши кабельные решения.

Как с помощью маркировки узнать вид силового кабеля

Содержание страницы

• 1 Маркировка силового кабеля и классификация
• 2 Маркировка
  • 2.1 Цветовая маркировка силовых кабелей
  • 2.2 Цветовая палитра
• 3 Электрические сети трехфазного постоянного тока
• 4 Маркировка цветов силового провода в сетях домашнего и бытового обслуживания
• 5 Как искать фазу и нейтраль?

В процессе ремонтных работ, исправляя поломки электрической техники в быту, появляется дилемма: «Не знаю цвет провода, какой подойдет к кабельной жиле, что такое фаза, где найти ноль?». Точный ответ на такие вопросы гарантирует сохранность жизни, бесперебойное функционирование электросети во всех связанных между собой помещениях.

Маркировка силового кабеля и классификация

Силовые кабели разделяют по номинальному напряжению, и оно отличается по материалу, который изолирует по характерным особенностям строения провода. Номинальное напряжение делят на:

• низкое;
• высокое.

К первой категории относят кабели электросетей, в которых часть системы переменного тока изолирована в частоте 50 Гц. Им находят применение в сетях постоянного напряжения. Для них разработаны разные варианты изоляции: пропитанная бумажная, пластмассовая, резиновая. Лучшим изолированием считают пластмассу (простое изготовление, удобное применение, невысокая цена).

Кабели низкого тока различают по способу использования:

• одножильный;
• двужильный;
• трехжильный;
• четырехжильный.

Одно- и трехжильные относят к электросетям с током 1-35 кВ, а двужильные и четырехжильные – к сетям тока до 1 кВ.

Провод с четырьмя жилами нужен для четырехпроводных сетей переменного тока. Провод №4 заземляет или зануляет. Обязательно всегда чуть меньше в разрезе, чем жилы других нумераций. Исключением является установка кабеля во взрывных закрытых пространствах. Поперечный разрез четвертой жилы будет равен другим трем жилам.

Провода с переменной сетевой силой от 110 кВ и выше относятся к кабелям высокого напряжения. Их изолируют бумагой, пропитанной маслом. Этот способ отличается высокой прочностью изоляции, которую обеспечивает давление масла внутри.

В других странах развито применение газонаполненного силового кабеля. Отличия в том, что газ является изолирующей средой и создает чрезмерное давление в изоляции.

Маркировка

Маркировка силового кабеля состоит из буквы, обозначающей состав материала жилы, оболочки провода и вида изолирования. По маркировке можно понять характеристики и специфику силового кабеля:

• Кабель из меди всегда без отметки буквой, а провод из алюминия отмечен первой буквой А в маркировке.
• Второй буквой отмечают материал для изолирования: полиэтиленовый – П, поливинилхлоридный – В, резиновый – Р.
• Тип защитного покрытия обозначается последними буквами маркировки. Маслонаполненные кабели в маркировке имеют букву М, газонаполненные – Г.
• Далее идут буквы, показывающие уровень давления в кабеле и нюансы строения. К примеру, маркировка на кабеле МНС расскажет о том, что кабель маслонаполненный, с низким давлением и в свинцовой защите. Расшифровка МВДТ означает, что кабель маслонаполненный с высоким давлением в стальной оболочке.

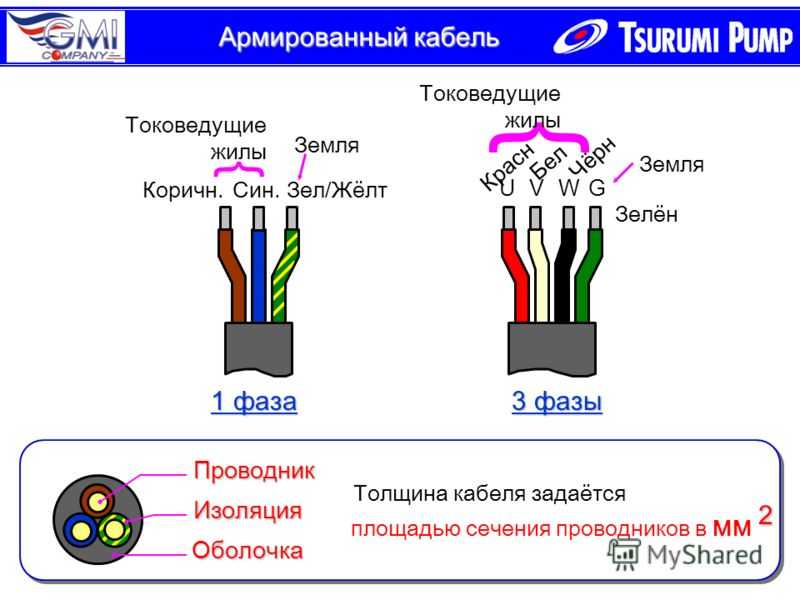

Цветовая маркировка силовых кабелей

Цвет для жилы провода – не рекламная афиша от изготовителей. Это «железное требование» и стандарт, который соблюдается во всем мире для обеспечения безопасности быта и работы. Стандартизация колерной маркировки помогает легко и просто сделать прокладку, замену, установку силовых кабелей.

Цветовая палитра

Цветная жила провода представляет собой некий признак, определяющий атрибуты качества проводника:

• нейтраль/ноль;
• фаза;
• заземление/земля.

С помощью цвета силовых кабелей можно быстро найти фазную окраску и ее аналоги на месте включения, чтобы спокойно и без риска соединить их. Еще применяют буквенный код, который четко проводит идентификацию жил. Стандартно проводник производится в одном цвете, но может различаться маркировка кончиков важных жил.

Электрические сети трехфазного постоянного тока

Сети с переменным трехфазным током, в которые входят проводники и шины с высоким напряжением, обозначены цветными маркерами:

• желтая подходит А-фазе;
• зеленая – В-фазе;
• красная – С-фазе.

В сетях постоянного тока всего лишь две шины: минус-отрицательный, плюс-положительный. Их так и отмечают синим и красным цветовым решением. Синий и голубой цвет соответствует среднему М-проводнику, а тонкие и нулевые провода в таких электросетях не присутствуют. Когда сеть из двух проводников изготавливается из веток трехпроводной сети, то разметка цветов происходит по аналогу материнской.

Маркировка цветов силового провода в сетях домашнего и бытового обслуживания

Ранее, до стандартизации окраски, цветовая палитра жил в быту была черной или белой. Это затрудняло их установку, особенно при переподключении уже установленных сетей. Работники постоянно путали фазу и ноль.

По требованию ГОСТа абсолютно все проводники в электрических приборах до 1 кВт обязаны содержать свою личную окраску. Все цвета-маркеры:

• 0-й проводящий кабель (нейтраль, 0, N) обязательно исполняют в синем или голубом цветовом решении. На щитке распределения ноль крепят на специальной шине с помощью клеммы, прикрепленной к основе щитка или ящика.
• Защищающая жила (земля), заземляющий провод выполнен в желто-зеленом цвете. Оформляют продольными полосками, линиями поперек на изоляционной поверхности тонкопроводных жил.
• Когда нуль и провод совмещены, то есть нейтраль+ заземление, формируется желто-зеленый цвет. К нему добавляют синие отметины на кончиках.

Цвет маркировки основной жилы для многопроводной сети всегда должен совпадать с цветом материнской сети. По цвету жилы можно определить ее принадлежность и правильность установки. Перед началом использования немаркированных проводов, проводят их полный осмотр для нанесения отличительных маркировочных меток или обозначают с помощью цветной изоленты. Это необходимо для безопасности жизни окружающих.

Как искать фазу и нейтраль?

Для ручного определения фазы и нуля или жилы заземления, электрик использует несколько приемов:

• На помощь приходит ручной индикатор или «пробник». Отключают электропитание, зачищают провода, сняв с них пару сантиметров изоляции. Делают разводку и снова дают ток в цепь . Индикатором дотрагиваются до каждого провода. Нажатие на металлическую часть приводит к загоранию лампы на «пробнике», что скажет о том, что жила фазная, а вторая таковой не является.
• Когда проводка сделана тремя проводами, нужно определять и «землю». Схема проста. При помощи мультиметра находят фазную жилу, а затем в приборе выставляется режим в 220В. Двумя щупами дотрагиваются до фазного провода и другого. Если аппарат выдаст стандарт в значении, оставшийся провод – «земля».

Силовой кабель – это передатчик электроэнергии от места производства к участку ее потребления и использования. Любой кабель имеет свой функционал и нагрузку. При соблюдении всех правил монтажа жизнь и здоровье будут в безопасности, а электроприборы будут исправно работать.

Что означают цвета электрических проводов?

Разбираетесь ли вы в электрике или нет, вы
вероятно, признал, что
электрические провода есть
цветной. В частности, их изоляция, пластиковая оболочка, которая их покрывает,
окрашен, и часто для этого есть веская причина.

Многие вещи цветные, но с
электрический провод , это все о рассказе
провода врозь. Чаще всего ничем не отличается от
электрический провод под
изоляция с цветовой маркировкой. Однако использование проводов с цветовой маркировкой для различных
Применение в цепи облегчает работу электриков и повышает безопасность.

Поэтому вот некоторые из наиболее распространенных цветов
связан с
провод электрический и
что они означают, когда вы их видите.

1. Зеленые или неизолированные провода (или
изредка зелено-желтый)

Всякий раз, когда вы видите зеленый провод, вы почти
конечно глядя на провод заземления. При этом иногда провода заземления
не утепленный; реже заземляющие провода могут также иметь комбинацию
желто-зеленая изоляция. Обычные типы заземляющего провода изолированы или нет.
соответственно утеплен.

Цепи будут работать без заземляющих проводов, но
провода заземления также значительно повышают безопасность. Большинство заземляющих проводов
на самом деле подключить цепь непосредственно к земле; они буквально в
заземление или «заземление».

Причина, по которой заземляющие провода обычно включаются в
схема устройства должна обеспечивать безопасный выход для чрезмерного
электрический потенциал или ток в случае перегрузки. Если слишком много
к цепи прикладывалось напряжение, и этой энергии некуда было деваться, она
увеличивают риск возникновения дуги, поражения электрическим током и перегрева цепи, а также
вызывая пожар.

Включая заземляющие провода в цепи (которые
часто зеленый или голый) дает избыточную электрическую энергию куда-то идти в
в случае перегрузки — его можно эффективно шунтировать и заглублять в землю.

2. Черный

Черный цвет обычно используется в
электропроводка ; это почти всегда
используется для обозначения «горячего» или «активного» провода. Черные провода обычно используются для
токонесущие приложения, такие как от основного источника питания дома к
электрические розетки.

Черные провода также можно использовать для подачи питания от
выключатели к розеткам и тем самым к приборам. Иногда черные провода
также используются в качестве выводов для отрицательной клеммы аккумулятора, и в этом случае они
часто соединяются с красными проводами (которые служат проводами к положительной клемме).

В любом случае следует проявлять крайнюю осторожность
при работе с черными проводами, так как всегда следует исходить из того, что
провод «горячий» и может пропускать ток или вызывать удар током. Использовать
мультиметр, чтобы проверить потенциал черного провода, если вы не уверены.

3. Красный

Красные провода обычно используются в качестве вторичного питания.
провода рядом с черными проводами, что означает, что красные провода также почти
всегда жарко. В то время как многим приборам потребуется только черный провод питания, некоторые
для более крупных приборов потребуется вторичный провод питания, иногда красный.

Красные провода также можно использовать в качестве горячих проводов, которые работают
для управления питанием от переключателя в цепи. Например,
устройство, которому требуются отдельные линии питания для более чем одного элемента управления,
нужно больше одного провода. Например, устройству может потребоваться отдельное питание.
поставки для двигателя и света, и в этом случае провода с цветовой маркировкой (например, черные
и красный) будут использоваться для их различения.

Красные провода, как и черные провода, тоже очень
обычно используются в качестве выводов для батарей, за исключением того, что красные провода используются с
подключение к плюсовой клемме. Поскольку красные провода, как и черные,
почти всегда горячие, вы должны использовать мультиметр, чтобы проверить их, если вы не уверены
назначения красного провода.

4. Оранжевый

Оранжевые провода часто используются в той же емкости
как красные провода, чтобы служить вторичной линией электропитания. Хотя красный цвет
вероятно, используется чаще, электрики иногда соединяют оранжевые провода с
черные провода основного питания.

Оранжевые провода также можно использовать в системах сигнализации,
в этом случае они, вероятно, будут служить «триггерными» проводами, чтобы вызвать весь
система отключается при срабатывании одной сигнализации. Как красный и черный провода, оранжевый
провода обычно горячие, поэтому будьте предельно осторожны с ними.

5.Коричневый
электрический провод

Коричневые провода обычно используются как живые,
токоведущие провода. Хотя они могут иногда использоваться в качестве основной силы
провод питания, они чаще используются для передачи питания между переключателями, в
в этом случае их, скорее всего, назовут путешественниками.

6. Белый или серый

Белая и серая изоляция обычно зарезервированы.
для нейтральных проводов, но мы можем называть нейтральные провода нейтральными только с оговоркой.
Нейтраль не означает, что по проводам не течет ток. На самом деле они часто
делать; назначение нейтрального провода — замкнуть цепь так, чтобы ток
переносимый горячим проводом от источника питания, может обтекать его, питая
устройства и приборы на цепи. Без нейтрального провода, чтобы закрыть
цепь, ток не сможет течь.

Некоторые электрики также используют белые и серые провода.
являются горячими проводами и пометьте изоляцию цветной лентой, чтобы обозначить тот факт, что
они живы. Как и другие горячие провода, вы всегда должны проявлять крайнюю осторожность
при ручных или иных работах с белыми или серыми проводами; даже если они
нейтральные, они, вероятно, токоведущие.

7. Синий или желтый

Синий и желтый провода иногда используются как горячие.
провода, но чаще всего они используются в качестве дорожных проводов, в
той же емкости, что и коричневые провода, упомянутые выше. Эти цветные провода используются
провести питание двух и от выключателей, конкретно трех и четырех путевых
переключатели, которые обеспечивают питание устройства, потенциально от нескольких
места. В то время как синий и желтый цвета являются более распространенными цветами для дорожных проводов,
коричневый и фиолетовый иногда используются для тех же целей.

Связаться с нами
для получения дополнительной информации о
Электрический провод
Цветовая маркировка

У вас все еще есть вопросы о
цветовое кодирование, используемое с
электрические провода
и кабели? Не бойтесь обращаться к нам. Мы будем рады ответить на ваш
вопросы и помочь вам выбрать правильные типы проводки или кабеля для любого
электрический проект. Вы можете связаться с нами по телефону в
800-262-1598 или по электронной почте на
[email protected].

Цветовая маркировка / идентификация жил

В следующих таблицах вы найдете цветовую маркировку кабелей и проводов в соответствии с различными стандартами. В зависимости от требований заказчика мы можем реализовать индивидуальную цветовую маркировку жил для каждого применения. Пожалуйста, свяжитесь с нами напрямую.

0118

0118

978

номер ядра	основной цвет	1-е кольцо	2-е кольцо
1	white
2	brown
3	green
4	yellow
5	Grey
6	ПИНК
7	BLUE
8	red
9	black
10	violet
11	grey	Розовый
12	RED	Blue
13	White	Green		White	Green
14	brown	green
15	white	yellow
16	yellow	brown
17	white	grey
18	Grey	Brown
1	Белый	ПИНК		. 0113
20	pink	brown
21	white	blue
22	braun	blue
23	white	red
24	Braun	RED
25	Белый	Black
6	26	brown	black
27	grey	green
28	yellow	grey
29	pink	green
30	yellow	pink
31	green	blue

номер ядра	basic-colour	1st ring	2nd ring
32	yellow	blue
33	green	red
34	yellow	красный
35	зеленый	черный
36	желтый	желтый0118	black
37	grey	blue
38	pink	blue
39	grey	red
40	Pink	RED
41	Серый	Black
42	Pink	черный0118
43	blue	black
44	red	black
45	white	brown	black
46	yellow	Green	Black
47	Grey	ROSA	Black
48	RED	BLUE	48	RED	BLUE	48	RED	BLUE	0118	black
49	white	green	black
50	brown	green	black
51	white	yellow	black
52	желтый	коричневый	черный
53	белый	серый	черный
9 серый 903	18	brown	black
55	white	pink	black
56	pink	brown	black
57	white	brown	black
58	Brown	Blue	Black
59	White	RED	Black
60118	0307 коричневый	красный	черный
61	черный	белый

6

9004 к HD 308

Идентификация жил в кабелях и гибких шнурах по цвету

. черный — серый

№. жил	кабели с зелено-желтым проводом заземления	кабели без зелено-желтого провода заземления
2 -ядер	—	Синий — коричневый
3 -ядер	зеленый -желтый — синий — коричневый	Brown — черный — серый
4 -Cores	— коричневый — коричневый — коричневый — Браун -Браун -Браун -Браун -Браун -Браун -Браун -Браун -Браун -Браун -Браун -Браун -Браун -Браун -Браун -коричневый цвет
синий — коричневый — черный — серый
5-жильный	зелено-желтый — синий — коричневый — черный — серый	синий — коричневый — черный — серый — черный

5 Идентификация ядра номерами в соотв. EN 50334

Маркировочная надпись для идентификации жил электрических кабелей (нанесение номера).
Допускаются другие основные цвета, кроме зеленого и желтого.

SAB-Colour Code для кабелей подключения RTD

2-х сун. — красный — белый — белый
6-жильный	красный — красный — белый — белый — черный — черный

до 4 проводников в соотв. согласно IEC 60751, 6 проводников, отличных от стандарта

Также возможно цветовое кодирование по спецификации заказчика!

Кабели и провода | Цветовой код США 1

номер ядра	основной цвет	1-е кольцо	2-е кольцо
1	черный
2	white
3	red
4	green
5	brown
6	синий

номер ядра	основной цвет	1st ring	2nd ring
7	orange
8	yellow
9	violet
10	Grey
11	Pink
12	Beige		12	Beige	9096	0118

Кабели и провода | Цветовой код US 2

0118

. 0118

номер ядра.	basic colour	1st ring	2nd ring
1	black
2	white
3	red
4	green
5	orange
6	blue
7	white	black
8	RED	Black
	Зеленый	Black
10
10	0307 orange	black
11	blue	black
12	black	white
13	red	white
14	Green	White
15	Blue	White
16	Black
red
17	white	red
18	orange	red
19	blue	red
20	RED	GREEN
21	Orange	Green
22	Black	White	22	Black	White	22		White	22
red
23	white	black	red
24	red	black	white
25	green	black	white

номер ядра	основной цвет	1-е кольцо	2-е кольцо
26	оранжевый	черный	white
27	blue	black	white
28	black	red	green
29	white	red	green
30	red	black	green
31	green	black	orange
32	orange	black	green
33	blau	weiß	orange
34	schwarz	weiß	orange
35	weiß	rot	orange
36	Orange	WEIß	Blau
37	WEIß	Гниг	Blau
38 9078 9078	9078 9078	9078 9078 9078 9078 9078 9078	9078 9078 9078 9078 9078 9078	9078								118	weiß	grün
39	weiß	schwarz	grün
40	rot	weiß	grün
41	grün	weiß	blau
42	orange	rot	grün
43	blau	rot	grün
44	schwarz	weiß	blau
45	weiß	schwarz	blau
46	rot	weiß	blau
47	grün	orange	rot
48	orange	rot	blau
49	blau	rot	orange
50	schwarz	оранжевый	гниль

Кабели и провода | Код цвета US 3

6

60094

3

7 желтый

№ пары.	colour combination
1	black	paired with	red
2	black	paired with	white
3	black	paired with	green
4	black	paired with	blue
5	black	paired with	yellow
6	black	paired with	brown
7	Black	в паре с	Оранж
8	Красный	Пара с	Белый
	.0117 red	paired with	green
10	red	paired with	blue
11	red	paired with	yellow
12	red	paired с	Brown
13	RED	в паре с	Orange
14	GREEN	Пара с	White	GREEN	с	White		с	White		с	White		с	White			. 0118
15	green	paired with	blue
16	green	paired with	yellow
17	green	paired with	brown
18	зеленый	в паре с	оранжевый
19	белый	в паре с	синий
№ пары	Fcolour combination
20	white	paired with	yellow
21	white	paired with	brown
22	white	paired with	оранжевый
23	синий	в сочетании с	желтый
24	синий	paired with	brown
25	blue	paired with	orange
26	brown	paired with	yellow
27	brown	paired with	оранжевый
28	оранжевый	в паре с	желтый
29	фиолетовый	8 919 в паре с	0117 orange
30	violet	paired with	red
31	violet	paired with	white
32	violet	paired with	green
33	фиолетовый	в паре с	синий
34	фиолетовый	в паре с	0117 35	violet	paired with	brown
36	violet	paired with	black
37	grey	paired with	white

Кабели и провода | Цветовой код US 4

0118

8 белый

80117

номер ядра.	основной цвет	1-е кольцо	2-е кольцо
1	black
2	brown
3	red
4	orange
5	Желтый
6	GREEN
7	BLUE
8	violet
9	grey
10	white
11	white	черный
12	белый	коричневый
13
14	white	orange
15	white	yellow
16	white	green
17	white	Blue
18	White	Violet
19	Белый	Серый		. 0118
20	white	black	brown
21	white	black	red
22	white	black	orange
23	white	черный	желтый
24	белый	черный	зеленый
25 черный 9 01118 белый	blue
26	white	black	violet
27	white	black	grey
28	white	brown	red

номер ядра	основной цвет	1-е кольцо	2-е кольцо
29	белый	коричневый	orange
30	white	brown	yellow
31	white	brown	green
32	white	brown	blue
33	White	Brown	Violet
34	Белый	Браун	Серый
35	белые
35	белые
35	. 0118	red	orange
36	white	red	yellow
37	white	red	green
38	white	red	blue
39	white	red	violet
40	white	red	grey
41	white	orange	yellow
42	white	orange	green
43	white	orange	blue
44	white	orange	violet
45	White	Orange	Grey
46	White	Желтый	Зеленый
47	0118	white	yellow	blue
48	white	yellow	violet
49	white	yellow	grey
50	white	green	Blue
51	White	GREEN	Вайолет
52	Белый	Зеленый	серый
Green
0096	53	white	blue	violet
54	white	blue	grey
55	white	violet	grey

Cables & Провода | Код цвета US 5

8 желтый

в паре с

0113

7

8010960117 blue

№ пары.	Комбинация цветов
1	черный	paired with	red
2	black	paired with	white
3	black	paired with	green
4	black	paired with	синий
5	черный	в паре с	коричневый
6	черный
7	black	paired with	orange
8	red	paired with	green
9	red	paired with	white
10	Red	в паре с	Blue
11	RED	в паре с	Желтый
12	Red
12	Red
12	70118
12
12
12	0117 paired with	brown
13	red	paired with	orange
14	green	paired with	blue
15	green	paired with	белый
16	зеленый	в паре с	коричневый
17	зеленый	оранжевый 8
18	green	paired with	yellow
19	white	paired with	blue
20	white	paired with	brown
21	белый	в паре с	оранжевый
22	белый	в паре с	желтый
paired with	brown
24	blue	paired with	orange
25	blue	paired with	yellow
26	brown	paired с	оранжевый

№ пары	комбинация
27	коричневый	paired with	yellow
28	violet	paired with	red
29	violet	paired with	white
30	violet	paired with	Green
31	Вайолет	в паре с	Blue
32	Фиолетовая	пары с	Brown	с	Brown	с	Браун		. ← Previous Next → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
