Сразу же начнем разговор с того, что такое DIN-рейка и почему она так называется. Это приспособление было разработано Институтом Стандартизации Германии (Deutsches Institut fur Normung), благодаря чему и получило краткую аббревиатуру DIN. Также электрики могут называть эту рейку дин-рельсой, т.к она имеет похожую форму. Далее мы рассмотрим основные типы и размеры DIN-реек, применяемых в электромонтажных работах.
На сегодняшний день дин рейки различают по таким техническим характеристикам, как размер, форма, материал изготовления и конструктивные особенности. Первое с чего следует начать – типы профилей, которые могут быть:

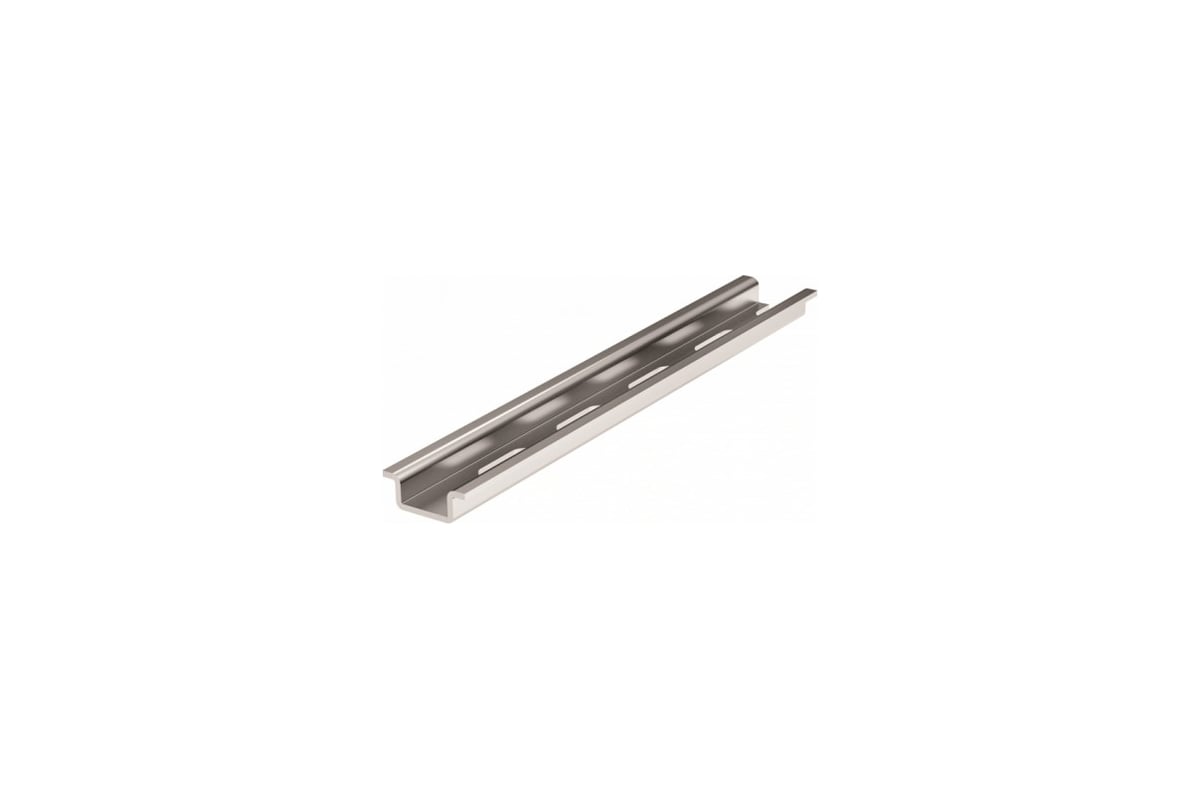

- Ω-образный. Самая популярная форма, применяемая в распределительных щитах под автоматы, прибор учета электроэнергии и т.д. Выглядит она так, как на картинке:
- C-образный. Концы загнуты внутрь, благодаря чему на такую DIN-рейку можно установить аппаратные зажимы либо клеммные колодки.
- G-образный.
Применяется крайне редко, по назначению соответствует рейке в форме С.
Применяется крайне редко, по назначению соответствует рейке в форме С.Что касается размеров, согласно стандарту ГОСТ Р МЭК 60715-2003 ширина и высота изделия может быть следующей:
Обращаем ваше внимание на то, что дин-рейка в виде омега, которую также называют ТН-35 (общепринятое обозначение), может иметь три размера, а именно:
Длина бывает различной, в зависимости от производителя. Чаще всего выпускают планки длиной от 7,5 см до 2 метров, чего вполне достаточно для щитков от 4 до 96 модулей.

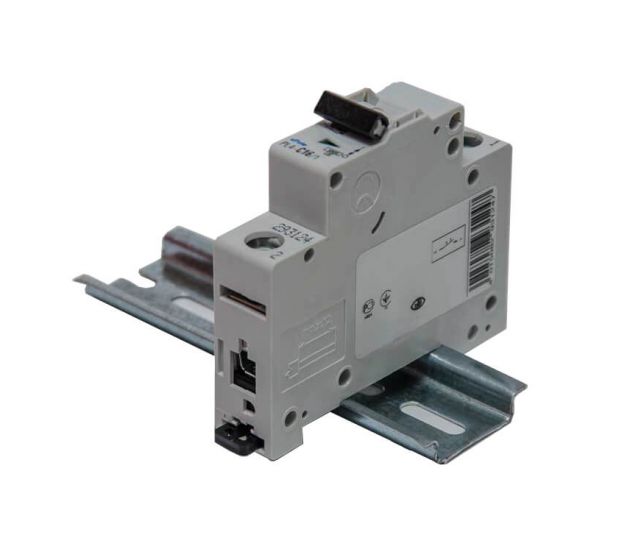

Также следует отметить, что планки бывают перфорированными (с отверстиями) и литыми. Преимущество первых заключается в более простой установке, т.к. достаточно просто прикрутить стальную рейку через готовые отверстия. Шаг перфорации обычно составляет 10-15 мм, чего вполне достаточно для удобного монтажа. Литые (неперфорированные) DIN-рейки более надежные, т.к. не прогибаются, если на них закрепить много автоматов в шкафу. Кстати, модульные автоматы крепятся на дин рейку следующим образом:
По материалу изготовления планки разделяются на алюминиевые и оцинкованные (из нержавейки).
В электромонтажных работах чаще используют второй вариант.
Помимо этого существуют отдельные виды DIN-реек, а именно: углубленные и усиленные. Каждая из них применяется в своем особом случае.
Ну и последнее, о чем хотелось бы рассказать – какие производители планок считаются самыми оптимальными по цене и качеству. Среди электриков популярностью пользуются DIN-рейки производства ABB, IEK и ДКС. У этих фирм довольно хорошая продукция и при этом умеренная стоимость.
Остается только просмотреть видео, на котором наглядно показывается, как крепить автомат на дин-рейку, а также в чем различие между производителями изделий:
Установка автоматического выключателя
Сравнение производителей
Вот и все, что хотелось рассказать вам о видах и размерах DIN-реек.
Теперь вы знаете, какие бывают планки, чем они отличаются друг от друга ну и для чего собственно используются!
Будет интересно прочитать:
- Кабель каналы: виды и размеры
- Как собрать распределительный щит своими руками
- Набор инструментов электрика
EDR35: DIN-рейка. Электротехника Klemsan. КИП-Сервис: промышленная автоматика.
Главная
Электротехника Klemsan
Перфолотки, DIN-рейки, хомуты
EDR35
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Кабель-каналы, монтажная рейка, маркировки клемм, проводов, кабельные вводы, аксессуары для клемм, перемычки | Письмо | 263 KB |
Документация и ПО
1 файл,
263 KB
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
DR7,5 DIN-рейка 35х7,5 (перфориров., L=2м) | В наличии | 811 | Купить |
DR15 DIN-рейка 35х15 (перфориров., L=2м) | В наличии | 1 190 | Купить |
DNR-3-1,0-1000 DIN-рейка 35х7,5мм (перфорированная, оцинкованная, 1000 мм) | В наличии | 173 | Купить |
DNR-3-1,0-2000 DIN-рейка 35х7,5мм (перфорированная, оцинкованная, 2000 мм) | В наличии | 332 | Купить |
totalkip.ru/report.local/photo/photo1/Foto_klemsan_4656.jpg»>
jpg»>
Широкий диапазон модульных устройств на DIN‑рейку был разработан для лучшего использования электроэнергии, и которые устанавливаются на стороне нагрузки главного силового выключателя.
Все устройства устанавливаются на DIN‑рейку и выполняют различные функции.
Легко удовлетворяющие всем требованиям модульные приборы занимают на рынке лидирующие позиции.
| Параметр | Значение |
|---|---|
| Материал | Сталь |
| Материал покрытия | Цинк |
| Перфорация длина | 15 мм |
| Перфорация ширина | 6 мм |
| Толщина | 0,8 мм |
| Толщина покрытия | 3 мк |
| Ширина | 35 мм |
DIN-рейки
для… всего | Хакадей
- по:
Аль Уильямс
Поперечное сечение 35-мм DIN-рейки с цилиндрической головкой.
Одна из замечательных особенностей Интернета заключается в том, что он позволяет людям узнавать, чем занимаются другие люди, даже если обычно они мало общаются друг с другом. Например, на некоторых предприятиях DIN-рейки являются частью повседневной жизни. Но долгое время они не были очень распространены в хобби-электронике. Хотя рельсы дешевы, коробки для рельсов не всегда легко или дешево достать, но 3D-печать предлагает решение для этого.
Таким образом, в то время как промышленный мир использует эти удобные рельсы в течение десятилетий, мы начинаем видеть, что хобби-проекты включают их все чаще, и такие люди, как [Makers Mashup], открывают для себя их и находят способы использовать их в проектах и демонстрируют их в этом видео, также встроенное ниже.
Если вы еще не сталкивались с ними, DIN-рейки представляют собой полосу металла, изогнутую в определенной форме с целью установки оборудования, такого как автоматические выключатели. Типичная рейка имеет ширину 35 мм и шляповидное поперечное сечение, что и привело к названию «цилиндрической» рейки.
Канал 25 мм позволяет скрыть проводку, а на поверхности есть отверстия, позволяющие закрепить рейку на стене или в шкафу. Их иногда называют рельсами или секциями типа O или типа Ω.
Есть и другие профили. C-образная рейка имеет форму буквы C, и вы также можете догадаться, как выглядит секция G. Рельсы также бывают разной высоты, но чаще всего встречается 35 мм. Однако есть рельсы 15 мм и 75 мм.
Устройство, прикрепленное к DIN-рейке.
Устройства прижимаются к «полям» цилиндра, когда верх шляпы прикреплен к стене или переборке. Иногда вы можете услышать ширину рельса, выраженную в «модулях». Ширина модуля составляет 17,5 мм, поэтому ширина трехмодульного устройства составляет 52,5 мм.
DIN-рейка появилась в Германии примерно в 1928 году, а современные версии появились в 1950-х годах, а в некоторых местах они используются повсеместно. Между прочим, DIN является аббревиатурой немецкой организации по стандартизации Deutsches Institut für Normung, но сегодня рельсы также соответствуют стандартам IEC и EN.
Если вы хотите узнать больше о DIN-рейках, мы подробно рассмотрели их. Объедините их с готовыми экструзиями и 3D-печатью, и вы сможете создавать разнообразные очень прочные конструкции.
Posted in 3d Printer hacksTagged din, DIN-рейка, DIN-рейки
Руководство Hitaltech по корпусам на DIN-рейку
DIN-рейки
(DIN расшифровывается как «Deutsche Institut für Normung» или «Немецкий институт стандартов») — это стандартизированная во всем мире система крепления компонентов, используемая в стойках для оборудования для надежного крепления электронных компонентов, таких как клеммные колодки. Как объясняет Hitaltech, корпуса на DIN-рейке обеспечивают дополнительный уровень защиты ваших компонентов.
Что такое корпус на DIN-рейку?
Корпуса для DIN-рейки защищают любые компоненты, установленные на DIN-рейку, а также могут выступать в качестве самостоятельных разъемов. Доступные в различных размерах, материалах и степени защиты IP, корпуса на DIN-рейку от Hitaltech могут быть установлены на рейках, стенах или панелях.
Как работают корпуса на DIN-рейке? Корпуса
на DIN-рейку монтируются на металлическую рейку стандартного размера в стойке, чтобы обеспечить безопасный и полностью индивидуальный корпус, отвечающий вашим конкретным требованиям. Корпуса для DIN-рейки доступны для стандартных размеров DIN-рейки 35 мм, 32 мм или 15 мм.
Для чего используется корпус на DIN-рейке?
Корпуса, также известные как корпуса на DIN-рейку, часто используются в измерительных, контрольных и контрольно-измерительных устройствах. Однако, учитывая их настраиваемый характер, доступность и простоту установки, корпуса на DIN-рейку можно использовать для любых промышленных применений.
Какие существуют типы корпусов на DIN-рейку?
Компания Hitaltech предлагает множество различных корпусов, в том числе следующие:
Корпуса на DIN-рейку
Hitaltech предлагает широкий выбор высококачественных корпусов для вашей электроники, включая настраиваемые корпуса на DIN-рейку для размещения всех ваших различных встраиваемых платформ .
Корпуса со степенью защиты IP
Мы также поставляем широкий ассортимент корпусов со степенью защиты IP, подходящих для использования вне помещений или во влажной среде. Независимо от того, насколько сложным является ваше приложение, у нас есть корпус со степенью защиты IP для этой работы.
Портативные корпуса
Наш широкий ассортимент портативных и карманных корпусов разработан с учетом требований как OEM-производителей, так и любителей. Наши компактные корпуса изготовлены из АБС-пластика и представлены в различных размерах.
Как правильно выбрать корпус
Прежде чем выбрать корпус на DIN-рейку, необходимо учитывать следующее:
- Тип корпуса корпус или установить корпус на рейку. Первый тип является наиболее распространенным типом конфигурации корпуса. Мы предлагаем готовые корпуса на DIN-рейку и настраиваемые портативные корпуса.
- Среда применения – Существуют специальные конструкции корпусов и материалы, подходящие для наружного применения. Погодозащищенные корпуса со степенью защиты IP обеспечивают защиту в условиях дождя, погружения в воду или коррозии, а корпуса из поликарбоната подходят для DIN-рейки из любого материала.
- Точная конфигурация – Какой тип DIN-рейки вы будете использовать? Сколько модулей вам нужно? Какие разъемы вы будете устанавливать и сколько? Нужна ли вашему корпусу вентиляция, видимость дисплея или определенный класс защиты IP? Это все полезные вопросы, которые следует учитывать при выборе корпуса.
