Что такое двухконтурный и одноконтурный газовый котел: Двухконтурный котел или Одноконтурный котел ? Видео.

что это такое, одноконтурный или двухконтурный, с бойлером

Двухконтурный газовый котел – что это такое и можно ли обеспечить ГВС без второго контура?

Горячая вода в доме нужна не только для отопления, но и для хозяйственных/гигиенических целей. Обе проблемы решает котел. Рассмотрим устройство одноконтурного и двухконтурного газового котла, плюсы и минусы обеих конструкций.

Особенности котлов

Чем отличается газовый котел одноконтурный от двухконтурного? Одноконтурный отвечает только за отопление: один или больше трубопроводов обеспечивают теплоносителем радиаторы и/или теплые полы.

Проблему ГВС приходится решать отдельно. Есть два варианта решения, о них ниже.

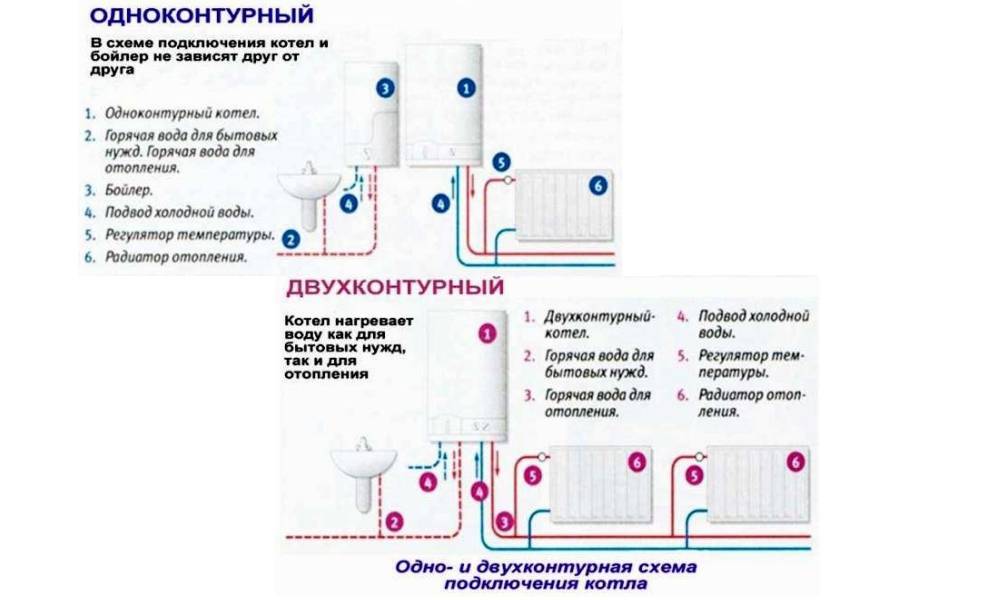

Схема одноконтурного газового котла.

Что значит двухконтурный газовый котел: есть возможность с помощью одного и того же агрегата греть воду и для отопления, и для хозяйственных нужд (что такое напольные двухконтурные газовые котлы для отопления частного дома). Это происходит благодаря сдвоенному теплообменнику или двум раздельным теплообменникам в конструкции котла.

Теплообменники двухконтурных моделей бывают проточного и бойлерного типа. Проточные, как правило, маломощные, они подходят для домов или квартир с небольшим количеством пользователей.

Бойлерные модели имеют в комплекте водяной бак вместительностью до 180 литров. Вода в таких котлах греется и в накопительном, и в проточном режиме. В проточном вода холоднее, т.к. нагреваться не успевает.

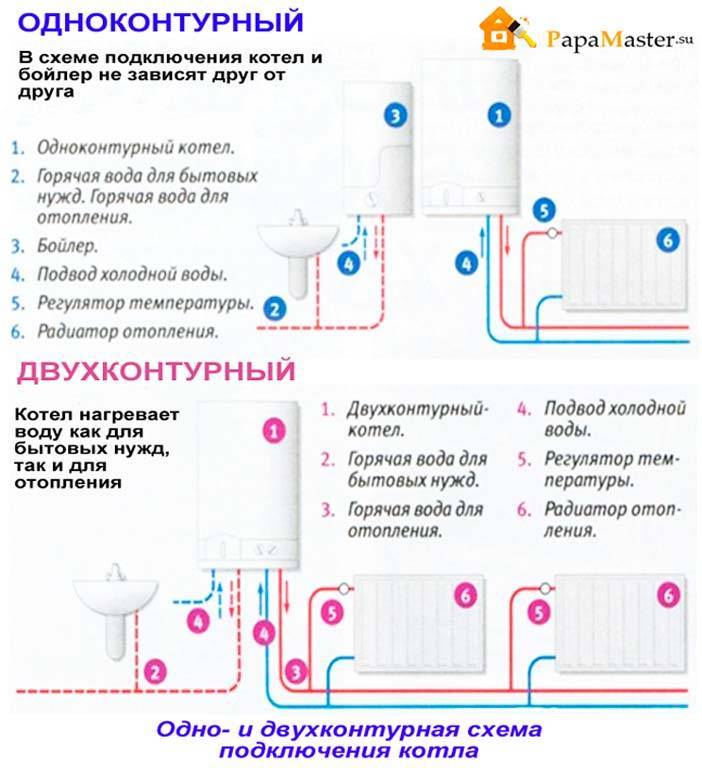

Схема двухконтурного газового котла.

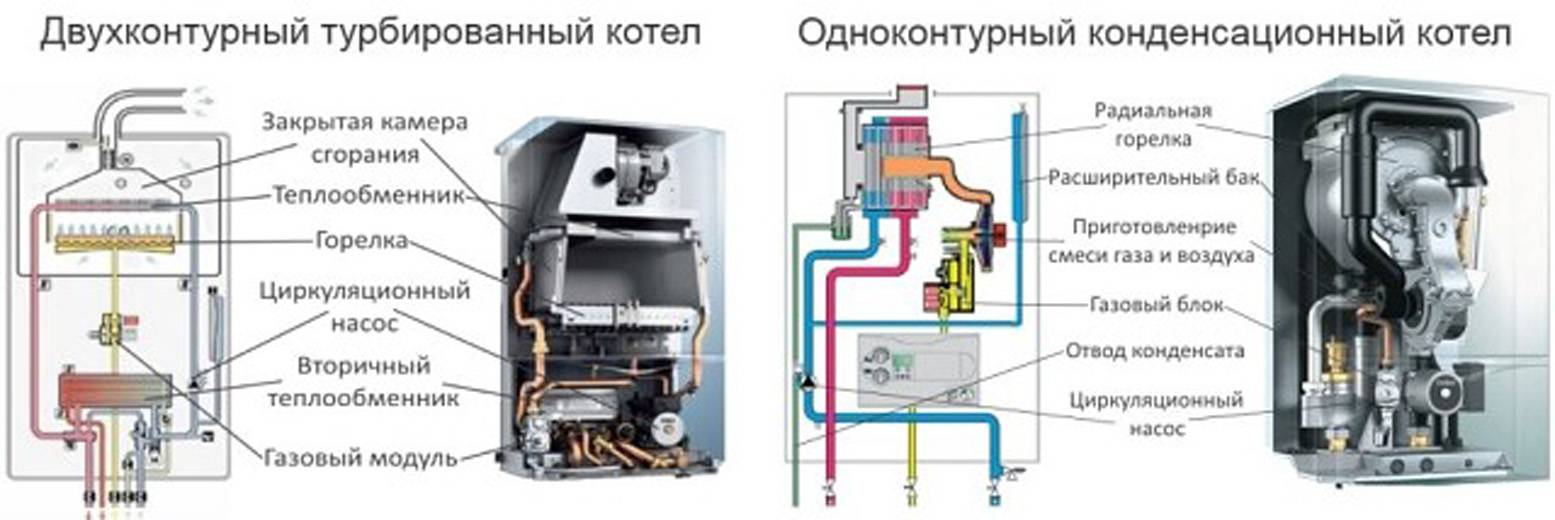

Второе конструктивное различие двухконтурных агрегатов – строение теплообменника. Совмещенный теплообменник представляет собой две емкости разного размера, одна встроена в другую. Вода во внутреннем резервуаре, предназначенная для нужд ГВС, нагревается за счет теплоносителя в теплообменнике внешнем (отопительном). У раздельных теплообменников эти две емкости расположены рядом.

Главное, чем отличается одноконтурный котел от двухконтурного: использование горячей воды из бойлера не влияет на процесс отопления. В двухконтурных моделях приоритетным является ГВС: когда требуется горячая вода для душа или кухни, котел переключается на их обслуживание, теплоноситель в отопительные контуры при этом не подается.

Переключение контуров выполняет трехходовой клапан, реагирующий на открытие/закрытие горячего крана: в открытом положении крана клапан переключает котел на подачу горячей воды, в закрытом – на отопительный контур. Одновременно оба контура работать не могут.

Второе ограничение – число точек водоразбора. Котел работает на ГВС эффективно, если их не больше двух, а расстояние до обеих небольшое. Когда точек две (душ и кухонный кран), агрегат стараются поместить между ними. При большом расстоянии от котла до крана горячей воды приходится ждать долго.

Одноконтурный или двухконтурный отопительный котел – в чем разница? У одноконтурной модели теплообменник только один, расположен над горелкой (что такое настенные одноконтурные газовые котлы отопления).

Проблему ГВС в этом случае можно решить одним из двух способов:

  • установка бойлера косвенного нагрева;
  • установка отдельного ТЭНового водонагревателя.

При использовании бойлера косвенного нагрева принцип работы одноконтурного котла становится похож на функционирование двухконтурного: перемещение теплоносителя между контурами регулирует специальный клапан (бойлер косвенного нагрева — схема подключения к газовому котлу). При этом трубопровод ориентируют так, чтобы при необходимости теплоноситель мог попадать из котла в отопительный контур, минуя бойлер.

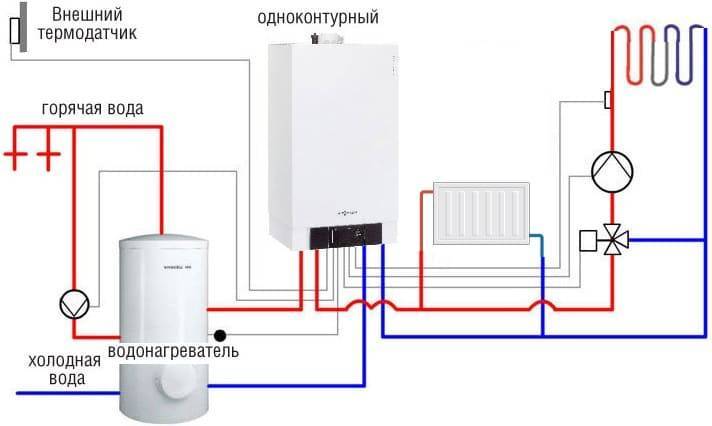

Схема одноконтурного газового котла с бойлером.

Аргументы за и против

Какой газовый котел лучше для частного дома – одноконтурный или двухконтурный? Обеспечить дом горячей водой может и та, и другая модель. В каких случаях лучше предпочесть тот или иной вариант?

Отличия одноконтурного газового котла от двухконтурного:

  • невысокая цена. Покупка и установка одноконтурного котла обойдется дешевле, чем двухконтурного;
  • теплоффективность выше, особенно если приобрести напольную модель (напольные газовые котлы для отопления дома). Напольные котлы изготавливаются из чугуна, он дольше держит тепло, чем сталь;
  • меньше необходимая мощность – на работу второго контура при покупке котла приходится закладывать дополнительно около 25 % мощности;
  • если проблемы отопления и ГВС решаются по отдельности (для получения горячей воды применяется не бойлер, а отдельный нагреватель), в отопительном контуре можно использовать вместо воды незамерзающую жидкость.

Когда нужно решить, что лучше – одноконтурный котел с бойлером или двухконтурный, учитывается главное преимущество последнего – компактность. Он занимает гораздо меньше места, чем одноконтурный котел + бойлер (или автономный нагреватель). Это важно для маленького дома или квартиры.

Но лучшее применение для котла с двумя контурами – большой дом и маленькая семья. Чем больше дом, тем длиннее отопительные контуры, выше инерция системы. В длинном контуре теплоноситель остывает медленнее, чем в коротком (это неизбежно, когда включена горячая вода). Соответственно, чем больше пользователей, тем чаще она включена, тем дольше отключено отопление.

Плюс двухконтурной модели – контуры можно использовать по отдельности. Например, летом отопление не нужно, котел может работать только на ГВС.

Чтобы решить, выбрать двухконтурный газовый котел или одноконтурный, нужно учесть и другие минусы двухконтурных моделей
:

  • нестабильная температура, особенно когда точек водозабора две. Давление тоже нестабильно. Может не хватать напора или вода в кране/душе будет недостаточно горячая;
  • теплообменник ГВС страдает от накипи. Некоторые модели поддаются чистке с трудом;
  • нельзя использовать для отопления антифриз, только воду;
  • если семья большая, потребность в горячей воде высокая. Собственной емкости котла не хватает и все равно приходится дополнять систему бойлером. Котел одноконтурный с бойлером или двухконтурный с бойлером занимают одинаково много места, поместить систему на кухне не получится, придется выделять комнату под котельную.

Наконец, одноконтурный котел и двухконтурный котел различаются комплектацией. Дополнительное преимущество двух контуров перед одним – в комплектацию обычно входит все необходимое: насос, трехходовой клапан, расширительный бачок.

Одноконтурный котел часто продается в базовой комплектации: бойлер, насос и другие необходимые элементы системы приходится докупать отдельно. Установить двухконтурный котел проще, чем одноконтурный и бойлер.

Видео о выборе между одноконтурным котлом и двухконтурным.

Что выбрать двухконтурный, одноконтурный котел и колонку/бойлер

Что выбрать: двухконтурный котел или одноконтурный котел и колонку/бойлер?


12.11.2020

Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, котел плюс колонку или котел с бойлером?

Выбираем: двухконтурный котел или одноконтурный котел и водонагреватель?

Цифры в платежных квитанциях не радуют с каждым годом. Подсчитывая расходы, практически каждый второй человек задается вопросом – как экономнее и эффективнее решить 2 глобальные задачи для каждой семьи – ГВС и отопление в холодный период года.
Что выбрать котел обеспечивающий одновременно ГВС и отопление или агрегат с одним контуром в сочетании со сторонним водонагреватель?


Двухконтурная система отопления и ГВС

Двухконтурный котел – это оборудование, которое предназначено для нагрева горячей воды для потребительского пользования и отопления помещения.
На сегодняшний день современные газовые котлы стали довольно технологическим оборудованием, их КПД может превысить 110. Из – за постоянного роста цен на газ – современные производители проводят массу обновлений для большей экономии, дабы сохранить своего потребителя. Модулируемая мощность газовой горелки, все возможные датчики комнатной и наружной температуры воздуха и много другое.

Существуют 2 основных типа двухконтурных котлов:

• со встроенным теплообменников для горячей воды и отопления
• со встроенный баком для ГВС.

За счет своей компактности и функциональности – решает сразу 2 задачи, котлы газовые двухконтурные очень популярны в новостройках Украины. Они идеально подходят для 2-3 комнатных квартир с 2-3 водоразборными точками. Важно отметить, что газовому двухконтурному котлу необходимо время на приготовления первых порций горячей воды для бытовых нужд.

Настенный газовый котел со встроенным бойлером – альтернатива двухконтурным газовым котлам. С одной стороны, есть постоянный запас горячий воды. Уменьшается время на ожидание и расхода воды. С другой стороны, производитель все же нацелен сохранить компактность агрегата, поэтому обеспечить большим объемом бойлера – нет физической возможности. Как правило, это от 40 – 80 литров.

WaterStore рекомендует двухконтурные газовые котлы проверенных производителей:



Demrad Atron H 24 двухконтурный котел турбированный

Vaillant eco TEC pure VUW 246/7-2 конденсационный котел газовый двухконтурный

Buderus Logamax plus GB062-24 KD конденсационный котел газовый двухконтурный


Одноконтурный котел в сочетании со сторонним водонагревателем

Электрический котел

Конечно, если у вас нет доступа к газу, то единственным выбором для отопления и водоснабжения остается электрокотел и электрический проточный нагреватель или накопительный бойлер. ,
Важнейшим требованием для использования электроприборов (котел, водонагреватель) – усиленная электросеть. Если при включении электрического чайника – свет тускнеет, такая проводка не потянет.

Электрические котлы отличаются более простой конструкцией, меньшими габаритами. Производительность и эффективность на уровне с двухконтурными котлами. Современные проточные водонагреватели занимают мало места, отличаются достаточно надежной механикой. Часто в коттеджных домах, электрические котлы используется как дополнение к газовой отопительной системе. На случай холодных зим, с рекордно низкими температурами.

Проточный или накопительный электрический водонагреватель?

Проточный водонагреватель «электрическая колонка» начинает готовить воду моментально, как только вы включите кран на водоразборной точке. Правда сразу на несколько точке, проточной колонки может не хватить.
Бойлер электрический конструктивно подразумевает накопительный бак. В нем «хранится» определенный объем воды. Как только он израсходуется, датчик температуры дает команду включить бойлер в режим обогрева. Важно понимать, за счет того, что в баке постоянно находится вода – отложение солей и много иных примесей неизбежно. Поэтому, своевременная очистка бойлера не только продлит срок службы самого бака, но и предоставит возможность пользоваться чистой водой, без неприятного запаха.

Для оперативной подачи горячей воды, электро колонка потребляет достаточно большое количество электроэнергии от и нередко требует 3‑х фазной напряжения в сети.
В то время как мощность электрического бойлера колеблется между 1 и 3 кВт.


Газовый котел

Газовый котел в сочетании с электрическим бойлером либо бойлером косвенного нагрева будет хорошим решением в случае дома для большей семьи. Большой разбор на протяжении короткого времени (утро, вечер) будет компенсироваться высокой производительностью крупного бойлера (120-250л).

Бойлеры могут быть электрическими и косвенного нагрева. Электрический накопительный бойлер — типичный бойлер, к которым мы все привыкли, оснащен электрическим нагревателем, теном. Бойлер косвенного нагрева использует тепло, выработанное газовым либо электрическим котлом.

Если площадь позволяет, лучше использовать бойлер косвенного нагрева, так как он обеспечит подачу горячей воды одновременно в нескольких точек водоразбора с разной температурой на каждой из точек. Что невозможно добиться с проточным водонагревателем или двухконтурным котлом.

Электро бойлер более дешевый, однако более дорогой в эксплуатации, потребляет значительное количество электроэнергии для нагрева. Бойлер косвенного нагрева будет более дорогим в покупке и обвязке, однако сэкономит средства на протяжении эксплуатации.

WaterStore рекомендует одноконтурные газовые котлы проверенных производителей:



Protherm Рысь Lynx 25 MKO 26,5 кВт котел одноконтурный конденсационный газовый

BOSCH Condens 7000 W ZBR 42-3 A 40,8 кВт котел одноконтурный конденсационный газовый

Roda Micra 25KR котел одноконтурный конденсационный газовый


Подведем итоги:



Преимущества системы с двухконтурным котлом:

• Занимает мало места, компактные габариты – идеально для небольших квартир
• Большая надежность более совершенной системы
• Минимальная необходимость для обслуживания
• Доступные цены на монтажные работы

Преимущества сочетания одноконтурного котла с проточными и накопительными нагревателями:

• Возможность выбор водонагревателя исходя из возможностей – колонка, накопительный электрический бойлер или косвенного нагрева.
• Большая стабильность системы – каждый из приборов работает самостоятельно друг от друга
• Газовый котел + бойлер косвенного нагрева идеально подходят для частных домов с доступным местом для размещения котельни.

Недостатки двухконтурного котла:

• Во время нагрева воды ГВС на полную мощность перестает греть воду в отопительном контуре. Этот минус решается установкой аккумулирующего бака
• Ограничение по времени нагрева ГВС – помимо ожидания заданной температуры, стоит помнить и о расходе самой воды.
• Модели со строенным бойлером – не радуют своим объемом бака.

Недостатки сочетания одноконтурного котла с проточными и накопительными нагревателями:

• Более сложная обвязка
• Требует определенных условий по монтажу и хранению
• Высокая стоимость монтажных работ
