Фекальные насосы. Описание. Разновидности.
Фекальные насосы — являются одними из самых необходимых видов насосов, поскольку часто требуется не только подвод и подача воды, но и её отведение, после использования. Фекальные и дренажные насосы нашли широкое применение как в быту, так и в различных отраслях гражданского и промышленного строительства и являются самыми распространёнными насосами из группы «центробежные насосы».
Фекальные насосы предназначаются для перекачивания загрязненных бытовых и промышленных вод с индексом pH от 6 до 8,5, плотностью до 1100 кг/куб.м, и температурой до 90°С, с содержанием абразивных частиц по объему в пределах до 1%, и размером частиц до 5 мм.
Фекальные насосы в быту используются для отвода большого объема сточных вод от ванн, умывальников, душевых кабин, унитазов, и других сантехнических средств, а также стиральных и посудомоечных машин. Для этих целей подойдут насосные агрегаты ESPA (например, Drainbox-300 c насосом или Clean-G).
В промышленности фекальные насосы применяются там, где необходимо отведение или перекачка бытовых и промышленных загрязненных сточных вод. Насосы такого типа — это насосы погружные фекальные (насос ЦМФ, насос ЦМК, насос ПФ), фекальный насос с измельчителем, и непогружные — насосы СМ и СМС, а также насос НФ.
Перекачиваемая фекальными насосами жидкость, как правило, содержит большое количество загрязняющих частиц, что может привести к засорению насоса. С целью предотвращения засора насосов, они имеют более широкие проточные каналы по сравнению с каналами насосов, которые перекачивают чистые жидкости. Обтекаемые поверхности рабочего колеса устанавливают вровень с поверхностью спирального канала. Уплотнение вала фекального насоса — чаще сальниковое, но встречаются насосы и с торцевым сальниковым уплотнением ТСУ. В сальниковое уплотнение подается затворная жидкость под давлением, которое превышает давление перед уплотнением со стороны рабочего колеса на 0,5 — 1 кГс/см2.
Основные группы фекальных насосов:
Непогружные стационарные Фекальные насосы.
Сточно-массные (насос СМ): это центробежные, консольные, горизонтальные одноступенчатые насосы с колесом закрытого типа. Перекачиваемая насосом СМ среда — сточные воды, содержащие волокна и твердые вещества диаметром частиц до 5 мм, максимальная доля твердых веществ составляет 1%.
Сточно-массные (насос СМС): это консольные, горизонтальные, одноступенчатые насосы с открытым колесом, свободно-вихревого типа.
Насосы погружные фекальные.
Моноблочные насосы типа ЦМФ (погружные фекальные насосы): это одноступенчатые вертикальные погружные насосы со встроенным герметичным асинхронным электродвигателем для перекачивания фекальных жидкостей в животноводческих комплексах. Проточная часть изготавливается из чугуна или бронзы. Подаваемая среда — сточные воды, содержащие волокна и твердые вещества с большим диаметром частиц до 20 мм, максимальная доля твердых веществ — 10%.
Насосы ПФ (фекально-погружные): центробежные моноблочные, канализационные одноступенчатые двухлопастные. Насос работает полностью погруженным в фекальную массу. Проточная часть изготавливается из чугуна или стали. Насосный агрегат имеет встроенный герметизированный асинхронный электродвигатель. Область применения данных насосов: перекачивание загрязненных и сточных вод, канализация.
Существуют также различные бюджетные варианты насосов погружных, которые работают в резервуарах, полностью погруженными внутрь, на дачах, маленьких домах, или при необходимости перекачивания небольшого количества фекальных масс. Это такие насосы, как ГНОМ, ЭЦПК, АПН, Бурун, Фекальник. Также существуют недорогие насосы импортного производства, например серии насосов ESPA Drainex, Draincor, Vigila, Vigilex, Vigicor.
какой лучше и как установить
Канализационная система в любом доме или квартире — одна из важных коммуникаций для комфортной жизни. Поскольку блага цивилизации — это в первую очередь использование воды и её последующее отведение.
Причем важным в этом случае является не только отведение серых вод от раковины, ванны или бытовой техники, но и фекальная канализация, соединяющая унитаз с центральным стояком.
Стоит знать, что именно фекальные стоки представляют своеобразную угрозу для канализационного коллектора. Риск засоров в трубопроводе тем выше, чем более сложную конфигурацию имеет канализационная труба. Поэтому для решения проблемного трубопровода и передвижения фекальных стоков по нему сегодня используют насосное оборудование. Установка фекального насоса актуальна в таких случаях:
- Размещение сантехнических приборов в доме согласно задуманному дизайну интерьера;
- Транспортировка стоков, идущих от приборов, расположенных ниже уровня канализационного стояка;
- Также насос нужен для повышения давления стоков в слишком протяженном коллекторе от выходной трубы до септика.
- Если нет возможности соблюсти уклон трубы в сторону центрального стояка.
Важно: чтобы правильно установить и эксплуатировать впоследствии помпу, необходимо понять, какой именно агрегат нужен в каждом конкретном случае.
Содержание
- Типы насосов для фекальной канализации
- Насос фекальный с измельчителем
- Насос бытовой кухонный без измельчителя
- Насос бытовой для горячей воды
- Насос фекальный погружной
- Монтаж насоса к унитазу: рекомендации
- Установка погружного фекального насоса в сборный колодец
Типы насосов для фекальной канализации
Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.
Выбор нагнетающего оборудования для фекальных стоков делится по мощности на бытовые и промышленные. Для установки в доме или квартире используют бытовой агрегат. Для откачивания стоков из выгребной ямы или транспортировки загрязненных вод по трубопроводу к септику чаще всего используют промышленной более мощное оборудование.
В свою очередь бытовые фекальные агрегаты делятся по назначению и конструкции.
Бывают такие агрегаты:
Насос фекальный с измельчителем
Такое оборудование предназначено для переработки стоков температурой 35-50 градусов с включениями крупнофракционного мусора. То есть устанавливается непосредственно за унитазом, не далее чем 40 см от унитаза. Такой механизм нужен в том случае, если унитаз устанавливается не по правилам СНиП (ближе всех приборов к центральному стояку), а согласно пожеланиям хозяев или возможностям помещения. Кроме того, использовать такой насос можно в том случае, если туалет располагается в цокольном этаже, ниже центрального стояка.
Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.
Мощный режущий механизм запросто справляется с измельчением фекалий, туалетной бумаги и средств личной гигиены.
Важно: при этом тряпки или губки, попавшие случайно в унитаз, не будут измельчены. Помпа придет в негодность.
Агрегат работает по такому принципу:
- В установленный за унитазом резервуар насоса сливается вода с фекалиями.
- Как только резервуар заполняется до определенной отметки, поплавковый выключатель срабатывает на запуск режущего механизма и агрегата.
- Режущие ножи мельчат мусор до кашеобразной консистенции, а помпа под большим давлением транспортирует стоки к месту назначения.
- Опустевший бак насоса вынуждает поплавковый выключатель сработать в обратном порядке до следующей загрузки бака.
Важно: мощность бытового фекального аппарата для унитаза позволяет перемещать стоки на высоту до 10 м, и на расстояние по горизонтали до 100 метров. Кроме фекального насоса с баком-накопителем существуют модели встраиваемые. Они компактны и монтируются непосредственно в конструкцию унитаза.
Насос бытовой кухонный без измельчителя
Такой агрегат предназначен для перекачивания серых вод от раковины и бытовых приборов. Нужен в том случае, если кухня расположена далеко от центрального стояка. Часто такие агрегаты имеют несколько патрубков одновременно для подключения к ним посудомоечной и стиральной машины, раковины и пр.
Температура перекачиваемых стоков составляет до +50 градусов.
Насос бытовой для горячей воды
Если в доме предполагается частое использование горячей воды для стирки или мытья посуды, то лучше провести монтаж специального насосного оборудования, рассчитанного на воду с температурой до +75 градусов.
Важно: подобное оборудование способно выдержать кратковременно воду до +90 градусов (но не более 2 минут).

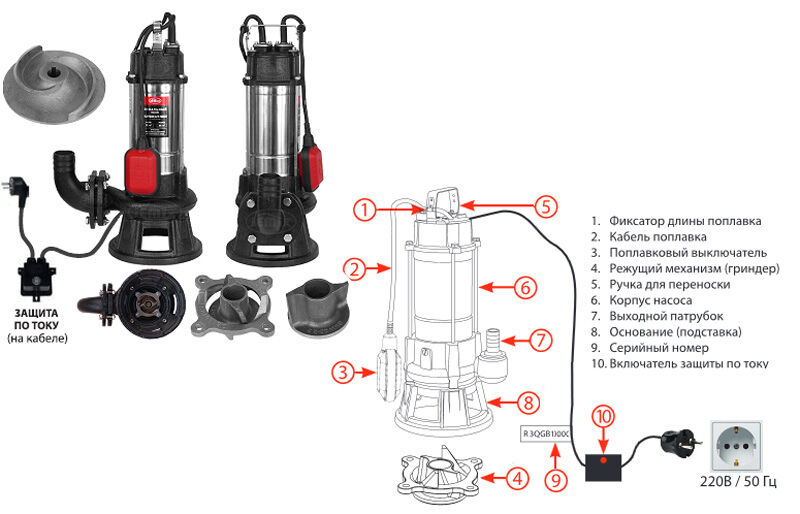

Насос фекальный погружной
Более мощный механизм для фекальной канализации. Устройство предназначено для монтажа в специальном колодце, в который стекаются стоки со всего дома. Далее агрегат измельчает весь бытовой и фекальный мусор до состояния каши и транспортирует стоки по протяженному трубопроводу до септика.
Подобный агрегат лучше использовать в том случае, если конфигурация трубопровода на улице слишком сложная в силу особенностей рельефа, либо слишком протяженная по той же причине. Корпус и режущий механизм таких насосов изготавливают из прочных стальных сплавов, полностью инертных к агрессивным средам.
Важно: если не хочется возиться с установкой погружного фекального устройства, можно просто купить КНС (канализационную насосную станцию), которая имеет вид вместительного резервуара для скопления стоков со встроенным агрегатом. Здесь стоки будут собираться в баке, после чего с помощью насоса отправляться к септику.
Монтаж насоса к унитазу: рекомендации
Если фекальные стоки не могут продвигаться по коллектору самотеком по уклонной трубе, то необходимо в обязательном порядке монтировать фекальный насос. Его установку проводят на расстоянии не более 40 см от унитаза и только на ровном полу. Опускать помпу в приямки и различные углубления запрещено. Агрегат должен стоять только вровень с унитазом на ровном полу.
Помимо этих рекомендаций стоит придерживаться и таких правил при установке помпы:
- В первую очередь при монтаже устройства необходимо обратить внимание на диаметр патрубков канализационной трубы и самого насоса. Если они не идентичны, то механизм будет установлен не по правилам.
- Все подводящие к насосу трубы должны выдерживать уклон равный 3 см на 1 метр.
- Если стоки будут транспортироваться по вертикали, то вертикальную трубу лучше всего расположить от агрегата на расстоянии не более 30 см. Так давление в системе для транспортировки фекальных стоков будет оптимальным.
- На выходной патрубок желательно смонтировать обратный клапан, чтобы сточные воды с примесями фекалий не возвращались в бак насоса.
- При монтаже помпы к ней сначала подводят все трубы, после чего крепят корпус агрегата к полу специальными болтами.
- После этого остается подключить к выходному патрубку выводную канализационную трубу и включить устройство в сеть через аппарат УЗО.
Важно: желательно оборудовать всю систему электроснабжения надежным стабилизатором напряжения для качественной работы оборудования. Особенно если речь идет о монтаже фекальной канализации в доме частного сектора.
- В случае если насос не имеет угольного фильтра для нейтрализации резких запахов, то необходимо вывести фановую трубу выше уровня крыши и подключить к ней агрегат.
- Если в доме монтируется несколько фекальных помп, то каждый из них должен быть подключен к стояку отдельно. Делать единую трубу для всех агрегатов крайне не рекомендуется.
- Если стоки отводятся от насоса по трубе, расположенной ниже его уровня, то рекомендуется установить клапан 0,7 бар в самой высокой точке коллектора. Это приспособление позволит обеспечить доступ воздуха в систему после отключения агрегата.
Важно: стоит знать, что стыковать с фекальным насосом можно только трубы из полипропилена или ПВХ. Применение гофрированной трубы для отвода фекальных стоков запрещено.
Установка погружного фекального насоса в сборный колодец
Если транспортировка стоков к септику затруднена в силу большой протяженности трубопровода или чрезмерной удаленности централизованного коллектора от участка, то лучше всего смонтировать насос в специальный сборный колодец. От этого фекальная канализация только выиграет. Такой резервуар монтируется непосредственно после выводной из дома трубы.
В результате стоки будут попадать в камеру колодца. Здесь агрегат будет измельчать фекальный мусор и вместе с водой отправлять к септику для дальнейшей переработки.
Важно: чтобы не рыть котлован под сборный колодец, лучше всего смонтировать стандартную канализационную станцию, пластиковый резервуар которой абсолютно герметичен. КНС устанавливают исключительно на бетонированную площадку с предварительной подсыпкой из песка и щебня.
Если же монтаж устройства будет проводиться в яму, то работы выполняют так:
- Сначала нужно выкопать котлован под приём стоков. Его стенки и дно желательно сделать герметичными. Для этого применяют бетонную заливку, кирпичную кладку или просто установку пластиковой ёмкости с люком (крышкой).
- Насос монтируют в приёмник для стоков на специальной цепи и при помощи кабеля подключают к сети. При этом важно, чтобы все стыки труб как входных, так и выводящих были обработаны методом сварки или пайки.
Важно: если происходит монтаж КНС или же в котлован устанавливают пластиковый резервуар, то необходимо произвести обратную засыпку ёмкости смесью цемента и песка, либо просто глиной.
Для этого необходимо поэтапно заполнять бак водой на 15-20 см и параллельно на ту же высоту обсыпать бак, хорошо трамбуя смесь. Таким образом, доходят до верха резервуара.Такая обсыпка позволяет предотвратить разгерметизацию ёмкости в результате движения или пучения грунта. И не забывайте, должное внимание, оказанное монтажу фекальной канализации, порадует вас надежной и долговечной работой системы.
Насосы для агрессивных сред и фекалий
Насосы для агрессивных сред и фекалий
Насосы для фекальных и агрессивных сред работают на той же основе , что и долговечные дренажные насосы . Они всегда оснащены встроенной системой измельчения, которая измельчает грязь для более легкого прохождения через насос и сброса в городскую канализацию.
Канализационные насосы обычно устанавливаются в отстойнике снаружи здания и оснащаются блоками управления.
Комплекты, содержащие этот тип насоса, представляют собой простое и осуществимое решение в местах, где из-за расстояния или напора безнапорные канализационные системы недоступны и поэтому необходимо использовать напорную канализационную систему.
Термин «агрессивная среда» относится к сточным водам, включая моющие и чистящие средства, воде из бассейнов, фекалиям и другим сточным водам. На нашем сайте доступны не только насосы для агрессивных сред, но и комплектующие и системы управления, а также комплекты, содержащие вал, насос и распределительную коробку.
Насосная станция подходит для сточных вод внутри здания — например, при установке туалета ниже уровня канализации.
Как выбрать насос для агрессивных сред и фекалий?
Необходимо учитывать следующие параметры:
Мощность : Выражается количеством перекачиваемой жидкости за определенный период времени и напором насоса .
Вы найдете комплекты для промышленных зданий, а также жилых домов.Источник питания : Насосы для агрессивных сред и фекалий изготавливаются с однофазным (230 В) или трехфазным (400 В) источником питания . Чаще всего используется в сочетании с отстойником и блоком управления — пример можно найти здесь.
Возможность непрерывной работы: Большинство обычных дренажных насосов не предназначены для непрерывной работы. Однако с качественными насосами для сточных вод это обычно не так.
Оснащен системой измельчения : Насос оснащен режущим устройством с внутренним лезвием, способным работать даже с длинными волокнами. Этого требует стандарт EN 12050-1 для перекачивания фекалий.
Исполнение насоса: Качественные насосы для агрессивных сред обычно оснащены масленным картриджным уплотнением вала, препятствующим попаданию среды в двигатель.
Также важно учитывать материал насоса и степень защиты от внешних воздействий.Система управления : Многие насосы требуют дополнительной установки системы управления и поплавкового датчика. Есть также полностью автоматические продукты с Autoadapt. В этом случае и датчик, и система управления уже являются частью насоса.
Объем и материал отстойников или шахт: Шахты обычно изготавливаются из прочного пластика и в стандартной комплектации оснащены клапанами и готовы к использованию.
Вы найдете комплекты для промышленных зданий, а также жилых домов.
Также важно учитывать материал насоса и степень защиты от внешних воздействий.Как установить вал с насосом?
Во-первых, необходимо выбрать подходящее место для отстойника. Сюда сбрасываются все бытовые отходы. Насос, расположенный внутри резервуара, затем сливает сточные воды в городскую канализацию . Этот набор фактически является заменой старых септиков.
В тех случаях, когда в поселке есть водоочистные сооружения, ваш дом должен быть подключен к городской канализации. Дома больше нельзя подключать к септикам , которые раньше очищались ассенизаторскими машинами.
Можно ли использовать обычный дренажный насос?
Иногда комплекты для агрессивных сред и фекалий заменяют базовым пластиковым отстойником и дешевым дренажным насосом. Более низкая цена является плюсом, однако мы не рекомендуем это решение для долговременной надежной работы. Обычный дренажный насос не оснащен измельчающим устройством , поэтому необходимо внимательно следить за тем, что попадает в отходы. В противном случае ваша помпа будет регулярно блокироваться и, в крайних случаях, в конечном итоге уничтожаться .
