Из чего производят SIP панель.

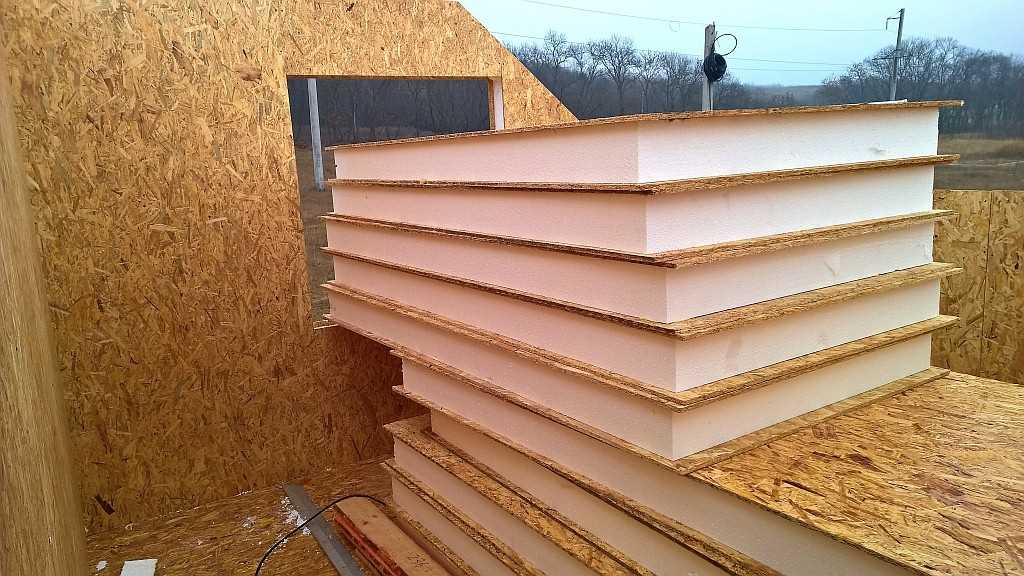

SIP панель – это очень прочная монолитная трехслойная конструкция. Состоит она из двух деревянных плит OSB-3, между ними вклеен под давлением слой плотного пенополистирола EPS. Во всем мире пенополистирол данной марки по своим показателям считается самым действенным утеплителем. Благодаря этому пластиковые ПВХ сэндвич–панели (SIP панели) в постройке домов имеют широкое распространение в странах Скандинавского полуострова и в Канаде, ведь в данных странах популярно строительство с использованием экологически чистых материалов. Современную SIP панель можно сравнить по экологичности и пожаробезопасности с древесиной, необработанной химией.

Производство плит OSB проводится из высококачественной хвойной древесины (ели и сосны). Плиты OSB и OSB-3 производятся из стружки крупного размера, она сначала высушивается, а вслед за тем проводится покрытие ее синтетическими смолами и небольшим количеством парафиновой эмульсии. Технология прессовки плит (OSB, OSB-3) выполняется на оборудовании (многоярусный пресс) с применением высокой температуры и мощного давления.

Плиты OSB-3 были разработаны в 1980 г. в США, как замена ДСП. Уровень эмиссии формальдегидов в OSB можно отнести к классу E1, другими словами по экологическим качествам данные плиты практически не отличаются от массива древесины, которая является идеально здоровым материалом. А дело все в связующем составе, который применяется при изготовлении плит OSB. Ведь данные плиты отличаются от ДСП тем, что в ее составе 95% отборная щепа, а не отходы производства. И в этом отношении плиты OSB скорее приближены к фанере, нежели к ДСП, и при этом не просто к обычной фанере, а к влагоустойчивой. Поэтому плиты OSB помогают противостоять воздействию окружающей среды (температура, влага). Например, если долговременно будет пребывание этих плит в воде, они не потеряют своих свойств и не разрушатся. Сделанная обшивка из данных плит будет прекрасно предохранять утеплитель от грызунов и от пара.

Пенополистирол (марка ПСБ-С) является абсолютно безвредным для здоровья. Он выделяет при горении не настолько много токсичных веществ, чем любая другая древесина. Наряду с этим пенополистирол является один из лучших шумоизоляций и утеплителей.

SIP панели сравнительно легкие, вес панели (размер 1кв.метр) составляет не более 15 – 20 кг. Однако при этом, утеплитель в панели не подвержен усадке с течением долгого времени, в отличие от утеплителей в каркасах и в прочих конструкциях стен.

Существенное отличие OSB от других материалов для плит в том, что показатели прочности и способности удерживать крепеж обеспечивают не связующим материалом, а способом укладки плоской щепы. Во внешнем слое она идет параллельно длине плиты, а во внутреннем — перпендикулярно.

Так как SIP панели обладают значительной прочностью, то это дает возможность возводить с помощью их многоэтажные дома. Положительной особенностью в конструкции SIP панелей является то, что прочность может быть достигнута без лишних затрат. Поэтому по стоимости данные панели дешевле других традиционных материалов в среднем на 35%. К тому же в силу своей структуры (слой ПСБ-С) они хорошо поглощают звук и не дают проникнуть воздуху.

Например, чтобы соответствовать последним требованиям по теплозащите, стена из кирпича должна быть толщиной от 2,5 до 3 метров. Бесспорное решение – это соорудить стену из двух материалов, один будет выполнять функцию как утеплитель, а другой – несущую функцию в конструкции дома. Например, железобетон с утеплением наружным при использовании минваты, металлические или деревянные каркасы, заполненные утеплителями, в этих конструкциях утеплитель необходим лишь для снижения теплопроводности стен, а на их прочность практически не влияет.

И совсем другая «картина» когда применяются теплоизолированные структурные панели SIP. Ведь плиты OSB-3, имеющие толщину 12 мм выдерживают высокую продольную растягивающую нагрузку. А о несущих характеристиках пенополистирола (марка 25) вообще говорить не приходится. Однако когда эти два материала склеиваются в монолитные пластиковые ПВХ сэндвич панели (как ОСП-3, ПСБ-25), получается поразительно прочная SIP панель.

Плиты во время процесса склеивания под прессом делаются совершенно плоскими (теряется первоначальный прогиб), но пенополистирол заставляет наружные плиты функционировать совместно под нагрузкой. Другими словами, во время изгиба SIP панели, одна плита ОСП сдавливается, другая растягивается, подобно полке у балки двутаврового сечения. Самое главное, что приклеенный пенополистирол не разрешает выпучиваться панелям обшивки при сдвиге и осевом сжатии. Этот момент обычно забывают, когда говорят об особенных свойствах SIP панелей.

Однако любой специалист тонкостенных конструкций знает как это важно. Ведь за счет такого монолитного склеивания данная панель работает под нагрузкой и имеет возможность выдерживать давление продольно по вертикали более 10 тонн в расчете на один метр погонный такой панели. И также выдерживает поперечное давление более одной тонны на квадратный метр (а для коттеджей требуется максимально 350 кг/кв.м).

СИП панели для пола (разновидности, характеристики и рекомендации)

«Канадская» технология строительства пользуется сегодня огромной популярностью. Дом любого размера можно строить с нуля всего лишь за несколько недель. Для строительства и отделки используются разные виды панелей, в том числе и сип панели для пола, которые отличаются своими техническими характеристиками.

Содержание статьи:

1 Общие характеристики
2 Выбор панелей для пола
3 Устройство пола с использованием СИП панелей
4 Преимущества СИП полов
- 4.1 Похожие статьи:

Общие характеристики

СИП — это структурная изоляционная панель, которая используется для строительства. Она производится из двух листов ОСБ и пенополистирола. Процесс склеивания материалов происходит под давлением в 18 тонн и использованием специального полиуретанового клея. В конечном счете, получается теплый и прочный строительный материал, из которого можно строить дом.

СИП плита может иметь разные габаритные размеры. Ширина одного элемента может быть в диапазоне от 625 до 1500 мм. Длина может в отдельных случаях достигать 3,5 метров. Толщина изделия также разная и может быть от 60 до 220 мм. Данный показатель в большей степени зависит от толщины утеплителя, который расположен внутри. Чаще всего используется вариант с толщиной 174 мм. Из таких элементов, помимо возведения стен, смонтируют пол и перекрытия.

Панели отличаются небольшим весом. В среднем изделие размером 2500 х 1250 х 174 мм будет иметь вес около 50 кг. Это позволяет выполнять строительные работы намного быстрее и не делать громоздкий фундамент.

Выбор панелей для пола

Под дом, выполненный из СИП плит, может быть возведен любой фундамент. Нет необходимости делать слишком громоздкое основание.

От того, какой фундамент был выполнен, будет зависеть и выбор панелей для укладки пола. Они должны выдерживать не только вес человека, но и всей мебели в помещении. Для пола нужно выбирать панели толщиной не менее 174 мм. Весь процесс монтажа пола с использованием такого строительного материала достаточно прост. Главное, строить с соблюдением всех рекомендаций.

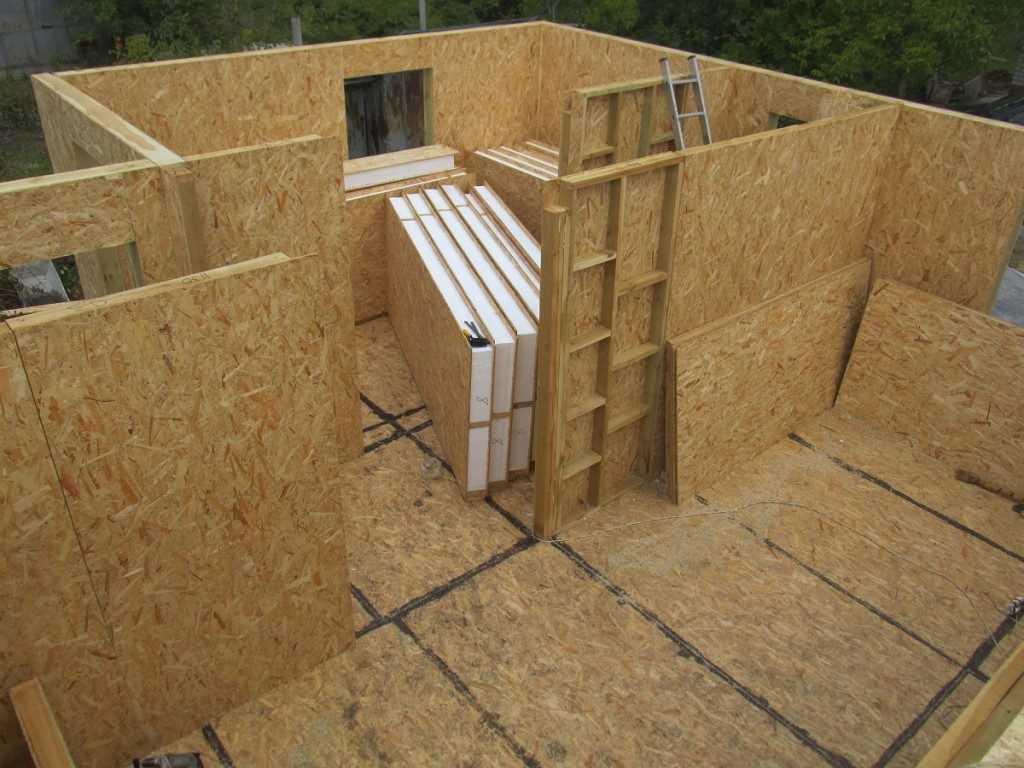

Устройство пола с использованием СИП панелей

Выбрав подходящие половые панели можно начинать строить. Готовый результат подойдет для последующей укладки линолеума, кафеля, ковролина. Также можно использовать ламинат. Первым этапом устройства пола является гидроизоляция. На фундамент необходимо уложить несколько слоев рубероида. Этого количества должно быть достаточно, чтобы предотвратить проникновение влаги в помещение. Дополнительно можно покрыть нижнюю часть СИП панелей праймером. Он повысит их технические характеристики и продлит срок эксплуатации.

Укладка панелей пола начинается с любого угла в доме. Важно ее уложить ровно, поскольку все последующие панели будут ровняться по ней. Все места стыков со стеной необходимо сразу обработать монтажной пенной. В торец панели необходимо уложить балку, которая соответствует толщине утеплителя. Такая балка будет выполнять несущую функцию всего пола. Выполнив таким образом пол в доме, можно будет ставить любую мебель.

Второй элемент укладывается рядом. При этом в торец второй должна войти балка, которая уже была уложена. Крепление панелей к балке осуществляется с помощью саморезов, при этом их минимальная длина должна составлять 50 мм.

После того, как все плиты уложены, можно приступать к следующему этапу строительства. Укладка обвязочной доски необходима для строительства в дальнейшем стен сооружения. Данная доска укладывается на монтажную пену. В обязательном порядке доска должна быть уложена заподлицо с кромкой СИП панели. На это стоит обратить особое внимание. К панели пола доска также крепится с помощью саморезов, шаг между ними должен быть не более 20 см, при этом рекомендуется их располагать в шахматном порядке.

Обвязочная торцевая доска должна закрепляться со всех сторон. В местах ее пересечения с балками соединительными для крепления стоит использовать саморезы длиной не менее 90-100 мм, что гарантирует надежное соединение.

Преимущества СИП полов

Строить пол из СИП плит достаточно просто, если контролировать каждый этап. Сип панели могут являться качественными полами, на которые можно уложить любое напольное покрытие Преимуществом пола из такого материала является идеально ровная поверхность.

Благодаря этому на панели может быть уложен ламинат, линолеум и другое напольное покрытие. Перед тем как приступить к укладке, необходимо использовать специальную подложку. Такая подложка с различной толщиной скроет все неровности основания и позволит более бережно использовать напольное покрытие. Ламинат на такие панели можно уверенно укладывать, поскольку ОСБ прочный материал и не прогибается под весом. Это обеспечит сохранность замковой системы.

При выборе любого напольного покрытие стоит отметить, что пол однозначно будет теплым. В отличии от бетона ОСБ плиты поддерживают постоянную температуру, и на их обогрев не нужно тратить много энергии. Все тепло будет оставаться в доме, так как утеплитель в панелях не будет выпускать его наружу, и сам дом не будет проводить холод.

SIPS | Теплоизоляция

Основные преимущества SIPS

— Отличные тепловые характеристики
— Стены и крыша с низким значением U
— Встроенная изоляция
— Жилое пространство на крыше
— Дополнительная площадь
— Экологическая устойчивость
— Низкий уровень отходов
— Метод быстрого строительства
— Улучшенное планирование и программа
— Контроль
— Гибкость дизайна
— Прочный и надежный на ощупь
— Герметичность
— Ограниченная защита от холода
— Твердые панели обеспечивают жесткость
— Поверхность для креплений
— Отличный потенциал перепродажи
— Кодекс экологичных домов
— Британский сельскохозяйственный совет (BBA)

Применение SIPS

Школы
Отели
Офисные блоки
Больницы
Дома
Модульные Здания
Дома отдыха
Пристройки бабушки
Садовый офис
Расширения
Супермаркеты
Домики охраны
Преобразование сарая
Преобразование чердака
Плоские крыши

Другие наши продукты

— Корпус
— Коммерческий
— Дома отдыха
— Контролируемая среда
— Решения для специалистов
— Изделия на заказ

Для получения дополнительной информации о наших продуктах свяжитесь с нами здесь

Объяснение SIPS

Структурно-изолированные панели

(SIPS) представляют собой передовой метод строительства, обеспечивающий превосходные тепловые характеристики, легкую структурную прочность и преимущества экономии времени и средств по сравнению с традиционными методами или системами строительства. SIP-панели используются в полах, стенах и крышах жилых, коммерческих и образовательных помещений, создавая экологически чистые и энергоэффективные здания.

Основные преимущества SIP:

Отличные тепловые характеристики

Структурные изолированные панели SBS

обеспечивают превосходные тепловые характеристики, которые будут сохраняться в течение всего срока службы здания. Это связано со сплошной изоляцией из полиуретана (PUR) по всей конструкции, которая обеспечивает равномерный обогрев здания, отсутствие холодных точек и снижение затрат на отопление.

Стены и крыша с низким коэффициентом теплопередачи

Структурно-изолированные панели SBS

обладают чрезвычайно высокими тепловыми характеристиками, полиуретановая (PUR) сердцевина из жесткой изоляции и OSB/3 обеспечивают коэффициент теплопередачи всего 0,10 Вт на метр в квадрате по Кельвину (Вт/м²K) или лучше, что позволяет значительно сэкономить на годовые расходы на отопление.

Встроенная изоляция

Изоляция является неотъемлемой частью строительной системы SBS SIP и, следовательно, устраняет необходимость и затраты на изоляцию полости.

Жилое пространство на крыше

Строительные системы SBS SIP не требуют кровельных ферм, что обеспечивает дополнительное жилое пространство на крыше.

Дополнительная площадь пола

Структурные изолированные панели SBS

создают больше внутреннего пространства при тех же внешних размерах по сравнению с кирпичной конструкцией. Это связано с тем, что структура SIP обеспечивает превосходную прочность и изоляцию при меньшем сечении стены.

Экологическая устойчивость

Дом SBS является экологически чистым по нескольким причинам. Структурные изолированные панели SBS изготавливаются из древесины, полученной с управляемых плантаций. Древесина считается зеленым строительным материалом, потому что деревья производят кислород и удаляют углекислый газ из нашей атмосферы, а древесина является единственным действительно возобновляемым строительным материалом.

Полиуретановая (PUR) сердцевина изоляции в структурных изолированных панелях SBS не содержит CFC/HCFC, имеет нулевой потенциал разрушения озонового слоя и низкий потенциал глобального потепления (GWP).

Низкий уровень отходов

Структурно-изолированные панели

SBS предварительно проектируются в заводских условиях, что приводит к меньшему количеству дефектов и потерь в процессе производства и строительства.

Метод быстрого строительства

Использование конструкционных теплоизоляционных панелей SBS позволяет сократить время строительства на строительной площадке до трех раз.

Улучшенное планирование и управление программами

Внешние и внутренние последующие сделки могут начать работу раньше, поскольку SBS SIP Building System, обернутая дышащей мембраной, предлагает водонепроницаемую оболочку, помогающую вам быстрее завершить свой проект.

С помощью строительной системы SBS SIP легче прогнозировать время завершения проекта, поскольку система относительно проста в возведении и не требует мокрых работ или укладки кирпича.

Гибкость дизайна

С помощью специального программного обеспечения 3D CAD собственной разработки структурные теплоизоляционные панели SBS могут быть спроектированы для использования в самых разных областях строительства.

Прочный и надежный на ощупь

Дом SBS SIP выглядит прочным и надежным по сравнению с другими деревянными каркасными системами. Это достигается благодаря прочной конструкции сердечника и креплению гипсокартона непосредственно к внутренней поверхности SIP-панели.

Воздухонепроницаемость

Плохая герметичность является основной причиной потери тепла. Дом SBS обеспечивает контролируемую внутреннюю среду благодаря превосходной герметичности системы. Это усиливается за счет использования системы механической вентиляции с рекуперацией тепла (MVHR) или аналогичной.

Ограниченная защита от холода

Структурно-изолированные панели SBS

соединяются вместе с изолированным SIP-шлицем, образуя непрерывный полиуретановый (PUR) сердечник через стены и крышу здания. Это значительно повышает тепловую эффективность здания по сравнению с деревянным каркасом и изоляцией полости, которая склонна к оседанию и каплям раствора в процессе строительства.

Твердые панели

обеспечивают жесткую поверхность для креплений

В большинстве случаев для облегчения подвешивания радиаторов и кухонных шкафов не требуются дополнительные деревянные «болванки», как это требуется в конструкции с деревянным каркасом.

Отличный потенциал перепродажи

Дома

SBS привлекательны для будущих покупателей и арендаторов из-за недорогих эксплуатационных расходов структуры SIP и многих других преимуществ, которые предоставляет дом SIP.

Кодекс экологичных домов

Структурные изолированные панели

SBS вносят свой вклад в Кодекс экологичных домов благодаря превосходным тепловым характеристикам, воздухонепроницаемости и ограниченному образованию мостиков холода.

Британский сельскохозяйственный совет (BBA)

Строительная система SBS SIP является сертифицированным продуктом Британского совета по сельскому хозяйству (BBA).
Сертификат соглашения № 06/4312 (PDF)

О Кодексе экологичных домов

Правительство Великобритании представило Кодекс в качестве добровольного стандарта в 2007 году, дополнив текущую систему сертификатов энергоэффективности для новых домов. С сентября 2010 года все новостройки как государственного, так и частного секторов обязаны соответствовать Кодексу.

Как это работает

Кодекс присваивает новым домам рейтинг от Уровня 1 до Уровня 6 на основе соответствия девяти из следующих критериев устойчивости:

Энергия и выбросы CO2.
Вода h3O и сток поверхностных вод.
Материалы – воздействие строительных материалов на окружающую среду.
Управление стоком поверхностных вод от застройки и риском затопления.
Отходы – образующиеся в результате строительного процесса и сооружений.
Загрязнение в результате эксплуатации жилого помещения.
Здоровье и благополучие — влияние дизайна жилища и внутренней среды на его обитателей.
Менеджмент – шаги, позволяющие эффективно управлять воздействием строительства и эксплуатации дома на окружающую среду.
Экология – влияние жилища на местную экосистему, биоразнообразие и землепользование.

Уровень 1 — это начальный уровень выше строительных норм, а уровень 6 — самый высокий, отражающий образцовые разработки с точки зрения устойчивости.

График временной шкалы, показывающий требования соответствия для каждого года:

Ожидается, что Строительные нормы и правила, а также минимальный обязательный уровень Кодекса будут продолжать совершенствоваться до тех пор, пока не будет достигнута цель 2016 года по «чистому нулевому выбросу CO2» в год. В настоящее время соблюдение более высоких уровней Кодекса является добровольным. Однако землевладельцы и агенты уже продают участки с условиями строительства на определенном уровне Кодекса, поскольку это считается коммерчески выгодным. Общая дополнительная стоимость строительства до уровня кода 3 обычно составляет менее 5% от стандартной стоимости сборки.

Структура здания SIP Building System превосходит стандарты кодового уровня 4.

Структурно-изолированные панели от Iowa Coolers

О структурно-изолированных панелях — СИП

История
Лаборатория лесных товаров США построила первую конструкцию SIP в 1935 году; однако опасений по поводу энергоэффективности не существовало до тех пор, пока не выросли цены на топливо. Первое повышение, в 1974, стоимость сырой нефти выросла с 11,45 доллара за баррель до 18,21 доллара, то есть на 6,75 доллара за баррель или 59%. На производительность и доступность продукта повлияло введение ориентированно-стружечной плиты в 1981 году, что позволило отказаться от использования фанеры.

Преимущества для строителя
Строители SIP создают специализированный рынок , который отделяет их бизнес от других строителей, поскольку они предоставляют сообществу конечный продукт с превосходной энергоэффективностью и структурными характеристиками.

SIP объединяют структурный каркас, изоляцию и обшивку в за один шаг , что дает возможность выполнять больше проектов в год. С SIP легче работать в холодные зимние месяцы. После быстрой установки панелей оставшуюся часть проекта можно потратить на завершение работ по внутренней отделке.

Предварительно построенная система SIP требует меньшего количества фреймов . В Соединенных Штатах меньше людей выбирают строительство в качестве карьеры. Менее 30% этих строительных вакансий заполнены. SIP могут помочь уменьшить эту нехватку рабочей силы, потому что гораздо проще научиться строить с помощью SIP-панелей, чем с традиционным каркасом. Кроме того, Iowa Coolers And Equipment предоставляет бесплатные
техническое обучение подрядчиков/строителей.

SIP сокращают количество отходов на стройплощадке за счет снижения затрат на утилизацию отходов. Согласно статистике, средний строитель платит 511 долларов за дом площадью 2000 кв. футов за вывоз мусора. Изделия из дерева составляют 35% этих отходов. Типичные отходы внешнего каркаса дома SIP можно вывезти за 55 галлонов. контейнер.

Кроме того, каждый строитель сталкивается с кражей материалов на строительной площадке . SIP-панели украсть намного сложнее, чем стандартный пиломатериал.

SIP уменьшают запас для ошибок кадрирования . Каждая панель пронумерована, чтобы соответствовать чертежу. Панели изготавливаются в соответствии со спецификациями, что избавляет от догадок при проектировании и контроле качества на месте.

С SIP становится легче поддерживать постоянный уровень прибыли, поскольку строитель заранее точно знает, какова будет стоимость наружного каркаса.

Каркас стержня зависит от целостности множества точек соединения между 2x и обшивкой. В SIP-панелях нагрузки распределяются по всей панели за счет сплошного соединения обшивки и жесткой изоляции. SIP-панель можно сравнить с двутавровой балкой , в которой обшивка действует как полки, а изоляция — как стенка. Из-за этого структура SIP во много раз прочнее , чем обычная конструкция.

Преимущества для домовладельца
Самым большим преимуществом SIP-системы является энергоэффективность . Дом обернут полиуретановой изоляцией без термических разрывов, возникающих при двойном каркасе на каждой стойке и вокруг электромонтажных работ. Кроме того, полиуретановая изоляция со временем сохраняет свою целостность, в то время как изоляция из войлока оседает и впитывает влагу.

Министерство энергетики США сравнило 5 различных строительных систем по коэффициенту теплопроводности прозрачной стены (измеряется коэффициент теплопроводности сплошной изоляционной полой секции стены) и коэффициенту теплопроводности всей стены (учитываются области, в которых больше всего потери тепловых характеристик, например, в углах, стойках, от стены до крыши, в областях окон и дверей). Испытания пришли к выводу, что SIP сохраняют 88% своих характеристик чистоты стены после измерения R-значения всей стены. Это на 58% лучше, чем 2×6 стержневое кадрирование .

SIP-панели

обеспечивают более тихую и здоровую жилую среду . Полиуретановая изоляция является отличным звукоизоляционным барьером, а естественно герметичная конструкция SIP-оболочки помогает предотвратить проникновение пыли и аллергенов в дом. Установка воздухообменников рекомендуется для обеспечения более здорового качества воздуха и контроля влажности.

Дом из SIP обеспечивает гибкость и свободу дизайна интерьера . Нет необходимости в поиске шипов. Вся внутренняя часть обшита ориентированно-стружечной плитой. Найти место для гвоздя для картин, штор или шкафов не проблема. Когда дело доходит до применения гипсокартона, можно сэкономить время и деньги! Это должно быть заметно быстрее, так как вам не нужно беспокоиться о том, чтобы задеть шипы.

SIPS обычно состоят из двух материалов: OSB и EPS или OSB и полиуретана, и являются экологически безопасными. OSB получают из низкорослых или «заменяемых» древесных культур. Полиуретановая изоляция не содержит CFC (хлорфторуглеродов) или формальдегида.

SIP по сравнению с традиционным фреймингом
Стоимость SIP всегда сравнивается с конструкцией из стержневой рамы, но это не сравнение «яблоки с яблоками», поскольку конструкция 2x не может конкурировать с тепловой эффективностью или прочностью SIP. Строительство дома из обычных материалов, который будет иметь такую же тепловую эффективность и прочность, как дом из SIP, будет стоить на 40-50% дороже, чем дом из SIP. Хотя стоимость материала SIP выше, чем удвоенная стоимость строительства, вы фактически платите за часть своего труда по созданию каркаса при покупке панелей. Разница в стоимости готового дома всего на 3-5% больше, чем у дома из каркасного дома. Разница зависит от стоимости труда и материалов в вашем регионе. Минимум 50% экономии энергии быстро окупает любые дополнительные первоначальные инвестиции по сравнению со стоимостью обычного каркаса. Экономия сохраняется, даже когда вы продаете свой дом. Исследование, опубликованное EPA в 1998 показал, что энергоэффективность увеличивает стоимость домов при перепродаже на 20 долларов за каждый доллар годовой экономии затрат на энергию.

Результаты еще одного анализа процесса строительства были изложены в отчете за 1998 год Министерству энергетики США, Департаменту промышленной инженерии и систем управления, Университет Центральной Флориды, Орландо, Флорида. Исследование сосредоточено на строительстве двух похожих домов на одну семью, одного SIP и одного каркасного, построенных Habitat for Humanity осенью 19.97. Данные показали, что дом из SIP сэкономил 65% рабочей силы на стройплощадке по сравнению с домом из палочек. Экономия времени цикла аналогична величине. Добровольцы были опрошены после возведения дома из SIP, чтобы оценить их восприятие строительства из SIP. Результаты показывают, что как профессиональные строители, так и другие добровольцы полагали, что SIP значительно сократили трудозатраты на строительство , в среднем примерно вдвое меньше, чем при обычном строительстве .
