Зачем лампе цоколь

Для начала разберемся, зачем лампе цоколь? Цоколь очень важный элемент в конструкции лампы, он выполняет функцию крепежа лампы в патроне светильника, а также обеспечивает надежное подключение лампы к электросети.

Цоколи ламп делают из множества материалов, например из металла, или керамики. Еще цоколь выполняет функцию герметизации, ведь в лампу закачан специальный газ и попадание туда кислорода приводит к порче лампы.

Цоколи ламп — список с картинками

Современный рынок предлагает нам огромное количество ламп с различными цоколями, и запомнить все типы крепежей очень тяжело. Для этих целей мы подготовили для вас статью, в которой схематично изображены все виды цоколей и их соответствующая маркировка. Рекомендуем вам добавить данную статью в закладки, вероятно, вам не раз еще придется столкнуться с поиском аббревиатуры какой либо осветительной лампы.

Одна только аббревиатура лампы может многое рассказать о характеристиках лампы. Почти всегда первая буква обозначения ламы указывает на тип цоколя.

После буквы мы видим число, которое обозначает диаметр цоколя.

Если после числа мы видим еще буквенную аббревиатуру, то эта буква обозначает количество контактов в лампе.

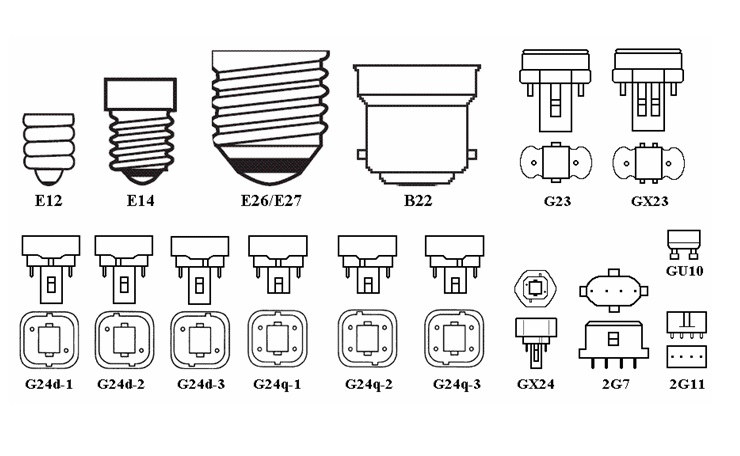

Нажмите на картинку для увеличения

Количество контактов:

• S – 1
• D – 2
• T – 3
• Q – 4
• P – 5

На современных лампах часто можно увидеть дополнительную маркировку после первой буквой, обозначающей тип цоколя. Эта аббревиатура обозначает специфические особенности лампы:

• A – лампа для автомобителей.
• V – конец цоколя имеет коническую форму.
• U – энергосберегайка.

Для понимания технических маркировок рассмотрим пример:

Н12А – автомобильная лампа с цоколем для ксеноновых ламп, диаметром двенадцать миллиметров.

Все лампы по типу цоколей делятся на две большие группы – цоколи с резьбой и с контактами на поверхности. Далее мы поговорим более конкретно о каждом типе цоколя.

Самые популярные цоколи

Далее мы рассмотрим самые популярные виды более подробно:

Цоколи с резьбой (аббревиатура Е)

Самый популярный в быту тип ламп с 1870 годов. К этому стандарту принадлежат самые популярные в 1980 годах лампы накаливания, и пришедшие к ним на смену энергосберегающие лампочки.  Цоколь за все это время никак не изменился и современные энергосберегающие лампы без проблем подойдут к советским светильникам.

Представляем вашему вниманию таблицу с основными обозначениями.

Штифтовой цоколь (аббревиатура G)

Штифтовой тип крепления встречается у многих видов ламп, начиная от галогенок, и заканчивая обычными люминесцентными лампами. Важно помнить, что некоторые виды ламп очень похожи, но отличаются расстоянием между двумя контактами. Естественно, каждому светильнику соответствует свой тип цоколя лампы.

Аббревиатура G – есть не что иное, как расстояние между контактами в миллиметрах.

Утопленный контакт

^®

В повседневной жизни такой тип ламп встречается не часто, обычно это кварцевые лампы или галогенки. Данные лампы имеют большую мощность и более высокую степень нагрева, чем у аналогичных ламп.

Цоколь (W)

Чаще всего данные тип используется в мелком быту (например, фонарики), или же в автомобильных фарах.

Контакты в этой лампе выведены напрямую через стеклянную колбу. Цифры на лампе обозначают размер цоколя в миллиметрах.

Цоколи автомобильных ламп

Для увеличения нажмите на картинку

• Самые распространенные типы цоколей на авто относятся к Н4 и Н7.
• К противотуманкам относятся Н8,10,11.
• Т10, Т4W — габариты и повороты.
• W21W, T20 — задний ход.

Все авто лампочки на одной картинке

Без маркировки

К сожалению, не все виды ламп имеют техническую маркировку цоколя. Часто бывает так, что на лампе указывает не тип цоколя, а тип самой лампы. Соответственно, вам нужно провести обратную процедуру идентификации, то есть по типу лампы определить тип цоколя.

Например, лампы Т5 и Т8, которые очень часто используют в бытовом освещении и аквариумистике, имеют следующие технические характеристики:

• Т5 – диаметр 159 мм,
• Т8 – диаметр 254 мм,
• Т10 – диаметр 317 мм,
• Т12 – диаметр 380 мм.

Как вы видите, за все время существования осветительных приборов, было изобретено множество видов ламп. Но сейчас прогресс переключился на новый вид осветительных приборов – светодиодов. Не пройдет и несколько десятилетий, как устаревшие лампочки выйдут из нашего обихода и уступят место новым источникам света – более экономичным и мощным.

Читайте так же о том, как украсить арку декоративным камнем за 1 день.

Видео

Сам Самыч

Стандартный цоколь для лампочки. Особенности цоколей для лампочек

Содержание

1. Что такое цоколь лампы
2. Назначение лампового цоколя
3. Система обозначения цоколей
4. Первая буква
5. Число
6. Строчные буквы
7. Маркировка цоколей
8. Типа Е — резьбовые
9. Тип G – двухштырьковый разъем
10. Тип S – софитный цоколь
11. Тип F – одноштырьковый разъем
12. Типа R — с утопленными контактами
13. Типа B — с боковыми штифтами (байонетный)
14. Типа P — фокусирующие
15. Тип T– телефонный формат
16. Типа K — кабельные цоколи
17. Типа W — бесцокольные
18. Тип H – для ксеноновых ламп
19. Разновидности переходников для цоколей
20. Какой цоколь имеют обычные лампочки
21. Как выбрать лампочку
22. Лампы накаливания
23. Галогенные лампы
24. Люминесцентные лампы

Что такое цоколь лампы

Условно привычная для нас лампа накаливания состоит из стеклянной колбы, нити накаливания и стандартного цоколя, который конструктивно соединяет собой нить накаливания с контактными окончаниями или штырями, расположенными с внешней стороны. Корпус изготавливается из изолированного металла, стекла или термостойкого пластика.

Конструкция лампочки

От прочности соединения цоколя с патроном зависит надежность замыкания электрической цепи, при подаче напряжения на которую происходит включение (загорание) светильника.

Назначение лампового цоколя

У лампового цоколя два предназначения:

• Обеспечение работы прибора. У цоколя и патрона есть контакты в результате соединения которых происходит питание источника света от электросети.
• Возможность смены лампы в случае ее выхода из строя или необходимости замены на устройство с другими параметрами. Соединение «цоколь-патрон» должно обеспечить безопасность и простоту проведения этой операции.

Некоторые виды осветительных приборов не имеют цоколя. Их присоединяют к электрической цепи при помощи гибких проводков.

Как правило, такой вариант используют для ламп малой мощности, которые подвержены физическому воздействию или тряске. Соединение «патрон – цоколь» в этом случае будет слабым местом, вследствие чего произойдет обрыв контакта.

Безцокольная лампа W5W рассчитана на 12 В. Ее производят для автомобильной осветительной системы, где прибор работает в условиях тряски и повышенной вибрации

Система обозначения цоколей

В нынешней системе обозначения маркировка типов цоколей осуществляется посредством буквенно-цифрового обозначения. Которые предназначены для определения соответствующих параметров лампы и области их применения.

Первая буква

Обозначается заглавными латинскими буквами, которые соответствуют типу контактной группы или способу их расположения на лампе. Первая буква является своеобразным индикатором, который рассказывает об особенностях конкретного  устройства.

На практике выделяют такие типы:

• E – считается классическим или резьбовым цоколем, широко используется в обычных лампах;
• G – с контактной группой в форме штырьков;
• R – имеющий утопленный в торце контакт;
• B – штифтового типа;
• S – софитные;
• P – фланцевого образца;
• T – телефонный вариант;
• K – кабельного образца;
• H – под ксенон;
• W – проволочного типа, также называется безцокольным.

Число

Числовые данные в маркировке указывают на габаритные размеры самого цоколя или его контактов. В зависимости от конкретного типа лампы, это может быть диаметр, расстояние и т.д. Для большинства классических ламп этот параметр указывается в миллиметрах. Более детально рассмотрим его в примере каждого вида цоколя.

Строчные буквы

Помимо этого в обозначении типа цоколя могут использоваться и строчные латинские буквы.

Их применяют для указания количества контактов:

• s – показывает, что у лампы имеется только один контакт;
• d – два вывода;
• t – три контакта;
• q – четыре штекера;
• p – пять контактов.

Но следует заметить, что эти буквы присутствуют не всегда, поэтому если строчных букв в маркировке нет, то цоколь имеет стандартную для соответствующей лампы комплектацию.

Маркировка цоколей

В зависимости от места эксплуатации цоколи оснащаются штырями или резьбой. Для определения нужного типа разработана буквенно-цифровая система маркировки:

• первая заглавная латинская буква (E-G-R-B-F-S-P-T-K-W) указывает на тип: резьбовой, штырьковой и т. д. Указанная иногда вторая заглавная буква характеризует тип лампы (A – автомобильная, U – энергосберегающая, V – коническая форма).
• Вторая цифра характеризует расстояние между штырями или диаметр основания цоколя в миллиметрах.
• Третья строчная латинская буква (a-b-c-d-t-s-p-q) указывает на количество контактов.

Более подробные характеристики каждого типа описаны ниже.

Типа Е — резьбовые

Тип E или резьбовой цоколь Эдисона один из самых распространенных видов. Он выпускается диаметром от 10 до 40 мм и применяется в стандартных лампах накаливания, светодиодных (LED цоколь) и энергосберегающих.

Цоколь имеет на своей поверхности резьбовое соединение для подходящего ему патрона. При его ввинчивании происходит замыкание контактной группы (контакты, расположенные на основании цоколя и патрона), что приводит к загоранию лампы при подаче напряжения.

Самый маленький тип Е – это модификация Е10, за счёт маленького диаметра применяется в новогодних гирляндах, ручных карманных фонариках.

Цоколь Е10

Следующий по величине вид Е14 используют для маленьких ламп, получивших название «миньоны». Они устанавливаются в небольших домашних светильниках, люстрах, бра и т.д.

Популярный стандартный цоколь Е27, подходит к большинству патронов, применяется в бытовых комнатных приборах освещения. Аналогичен в эксплуатации меньший по размеру вид Е26, но он редко применяется в России и странах СНГ, так как рассчитан на рабочее напряжение 110 В.

Самый крупный резьбовой вид Е40 создает большой световой поток. Благодаря чему используется для освещения больших строительных и производственных площадок, уличного освещения.

Цоколь Е14, Е27, Е40

Минусом резьбового цоколя типа Е является «окисление» или его припаивание к патрону и нередко при замене лампы последняя отрывается от цоколя, оставляя его внутри патрона.

Тип G – двухштырьковый разъем

Еще один популярный вид подсоединения лампы к сети через патрон – двухштырьковый цоколь. Применяют его в соединениях светодиодных и люминесцентных ламп. Такое крепление помечают буквой латинского алфавита «G». Цифры, которые идут после нее обозначают расстояние в миллиметрах между штырьками.

Как и у байонетного соединения, у формата «G» существуют модификации. Их обозначают, добавляя одну из букв «U», «X», «Y» или «Z» перед цифрами. В этом случае будут некоторые отличия от базового формата, которые могут быть выражены в толщине и длине штырьков, наличии пазов и вырезов на цоколе.

Например, у формата «GU4» более толстые штырьки, чем у «G4», а у типа «GZ4» еще и длиннее ножки. Поэтому нужно внимательно отнестись к описанию разъема, так как модификации не являются взаимозаменяемыми.

Штырьковые цоколи «G4» – самые малоразмерные среди этого формата. Обычно ими оснащают галогеновые и светодиодные лампы мощностью от 3 до 20 Вт

Аналогично выглядят и используются источники света с креплением типа «G5.3», «GU5.3», «G6.35», «GU6.35» и «G8».

Начиная с цоколя «G9.5» штырьки в виде проволочки заметно утолщены.

Начиная с цоколя «G9. 5» токопроводящие контакты гораздо толще и массивнее. Их сложно погнуть, что часто является проблемой при установке ламп меньшего размера

Формат «G9.5» имеет три похожих модификации с литерами «X», «Y» и «Z». По виду они практически одинаковы.

Предназначение ламп формата «GX9.5», «GY9.5» и «GZ9.5» совершенно иное. Это мощные светильники до 1 кВт, работающие от переменного тока

Приборы освещения с форматом соединения «GU10» и «GZ10» выпускают в основном в Китае.

Штырьки цоколей «GU10» и «GZ10» имеют оригинальную форму ножек. Этим соединением оснащают энергосберегающие лампы, сделанные в Китае

Формата «G11» нет, но существует его спаренная версия «2G11». Также по 4 контакта есть у цоколей «2G7», «2G23» и «2G27»

Некоторые осветительные приборы требуют 4-х штырькового подключения. На фотографии – люминесцентные лампы с высокой светоотдачей под цоколь «2G11»

Штырьки у цоколя «G12» и «G13» имеют привычную ровную форму. На 13-м формате работают трубчатые светодиодные лампы.

Формат цоколя «G12» достаточно широко распространен. Под него производят и светодиодные и обыкновенные светильники с нитью накаливания

Следующий по порядку двухштырьковый разъем – «G23». Он имеет оригинальный вид, весьма отличающийся от меньших по размеру устройств.

Светильники с разъемом «G23» выпускают в основном для специальных нужд. На фотографии – бактерицидная лампа сделанная в Италии

Цоколь «G24» используют для компактных люминесцентных ламп, трубка у которых сложена вчетверо.

Есть три модификации цоколя «G24», которые отличаются пазами. При использовании неподходящего варианта, установить лампу в патрон не получится

Под разъемы «G36» и «G38» есть очень редкие лампы для использования в узких областях. Так, модель галогенового типа Sylvania FKK CP73/CP41 под цоколь «G38» используют для фотооптики.

Светодиодные и галогеновые лампы с цоколем «G53» – мощные потолочные осветительные приборы. Вместо привычных штырьков, токопроводящим элементом служат пластины

Приведенный список форматов двухштырькового подсоединения показывает, какие разнообразные бывают цоколи у лампочек вроде бы одного типа. Поэтому если не известна маркировка патрона, то нужно тщательно замерить его параметры или прийти вместе с ним в магазин.

Тип S – софитный цоколь

Софитный тип получил свое название из-за типичной области применения ламп – освещение ванных комнат и сцен, подсветка зеркал. Он может располагаться с двух сторон для ламп трубчатого типа или в виде одиночного цоколя.

Обозначают такой вид крепления буквой «S». Идущее после него число показывает диаметр корпуса цоколя.

Лампы с двусторонним софитным цоколем «S6», «S7» или «S8.5» выпускают для автомобильной промышленности. Их используют для подсветки номерных знаков и приборов в салоне

Для трубчатых ламп часто используют формат разъема «S14», для которого существует две разновидности. Модели «S14s» имеют два контакта по бокам, а «S14d» – один спаренный посередине. Форма корпуса цоколей отличается от привычной.

По своим основным характеристикам эти лампы не отличаются друг от друга. Крепление к патрону также не вызывает проблем, поэтому нет какого-либо обоснованного преимущества у одного типа перед другим

Форма цоколя «S19s» – классическая для софитных разъемов.

Лампы накаливания с типом крепления «S19s» применяют в аудиотехнике, частотных трансляторах и для другой радио- и электроаппаратуры. Их можно приобрести в магазинах, специализирующихся на продаже запчастей для электроники

Лампы с диаметром корпуса софитного цоколя, превышающим 19 мм, не производят.

Тип F – одноштырьковый разъем

На некоторых типах трубчатых галогеновых и люминесцентных ламп иногда используют одноштырьковые цоколи, которые расположены с обоих торцов прибора освещения. Такое решение позволяет одновременно пропустить электрический ток и надежно зафиксировать лампу. Крепление этого типа помечают буквой «F».

Существует 3 модификации, зависящие от формы штырька:

• «a» – цилиндрической;
• «b» – рифленой;
• «c» – особенной.

Цифра, замыкающая кодовое название цоколя, означает диаметр штырька в миллиметрах.

Цоколь типа «Fa4» применяют для галогеновых ламп еще со времен СССР. Найти приборы освещения и патроны под этот формат несложно.

Креплением формата «Fa4» обеспечивают яркие галогеновые лампы линейного типа с мощностью 2 кВт и световым потоком около 50 кЛм. Их используют в системах наружного освещения, для магазинов и выставочных залов

Разъем типа «Fa6» используют зарубежные производители для оснащения люминесцентных ламп. Их применяют там, где по пожарным нормам недопустимо возникновения открытого огня.

Это может быть не только крупное, но и мелкое производство. Древесная или мучная взвесь может вызвать взрыв, поэтому такой источник освещения актуален для столярного или мукомольного цеха.

Специфические люминесцентные взрывозащищенные лампы, производства французской компании Philips. Использование разъема «Fa6» позволяет избежать образования дуги на электрическом контакте

Для бытовых целей также можно использовать лампы с форматом «Fc2».

Металлогалогеновая лампа с цоколем «Fc2» может быть использована для освещения больших открытых площадок, например придомовой территории коттеджа

Цоколи с рифлеными штырьками сейчас вышли из употребления.

Типа R — с утопленными контактами

В лампах с цоколем типа R располагается по одному штырю с каждой стороны. Чаще всего это линейные светодиодные лампы.

Их отличие в конструкции патрона и соответственно способе крепления. Устанавливаются лампы в патрон путем небольшого погружения контактов в специально разработанные отверстия, где они удерживаются при помощи механической пружины.

Применяются в уличном прожекторном освещении (осветительные мачты, строительные площадки) и в автомобильных фарах.

Патрон для R7s

Известный пример это прожекторная светодиодная лампа R7s или Rx7s, где строчная буква s означает один контакт. Диаметр штырей в обоих случаях составляет 7 мм.

Цоколь R7s

Типа B — с боковыми штифтами (байонетный)

Цоколь типа B с боковыми штифтами или байонетный. Его особенность в способе соединения с патроном. Так как резьбовое соединение отсутствует, то замыкание, обеспечивающее плотный коммутационный контакт, достигается небольшим нажатием на цоколь с последующим небольшим поворотом. Тем самым боковые штифты проходят по специальным «каналам» патрона.

Байонетное соединение

Конструкция устойчива к внешним вибрациям, что придает прочную фиксацию и позволяет направить световые лучи лампы в нужном направлении или под определенным углом. Широко применяется в автомобильной и железнодорожной промышленности.

В маркировке цифра указанная после латинской заглавной буквы B указывает диаметр цоколя в миллиметрах. Последующая за ней строчная латинская буква обозначает количество контактов от одного до пяти, соответственно обозначаются буквами s-d-t-q-p.

В быту используются лампы с двумя контактами, в специфичном производстве применяют цоколи с тремя, четырьмя и пятью контактами.

Если посмотреть на цоколь со стороны, т.е. вид сбоку, то можно наблюдать, что у стандартного исполнения штифты находятся на одной линии и угол между ними составляет 180 гр. Существуют модификации, в которых штифты смещены с одного уровня. На это указывает дополнительная заглавная латинская буква U-X-Y-Z в маркировке.

Цоколь типа В

Известный нам пример это автомобильная двуспиральная лампа для фар ближнего или дальнего света BA15D – диаметр 15 мм, два контакта в основании, заглавная буква A в данном случае указывает на нестандартную длину штифта цоколя 0,64 мм.

Типа P — фокусирующие

Лампы с цоколем типа P имеют в своей конструкции сборную линзу или отражатель, которые помогают направить свет в нужном направлении –  рассеянный световой поток собирается в «единый луч» и чётко фокусируется в нужном направлении. Также большое значение на фиксацию и направление светового луча в необходимую точку оказывает надежная фиксация цоколя в патроне.

Данный тип не имеет единого стиля конструкции. Размеры цоколя определяется размером диаметра, который указывается в миллиметрах после заглавной буквы P.

Фокусирующий цоколь типа Р

Аналогично байонетовому типу применяются в автомобильной и железнодорожной промышленности, а также в ручных фонариках и проекторах.

Тип T– телефонный формат

Телефонный цоколь используют для маленьких лампочек, которые устанавливают в распределительные щиты, пульты управления и автомобили. Источники света с таким форматом подключения обозначают литерой «T», за которой следует число, показывающее диаметр крепления в миллиметрах.

Самые миниатюрные крепления типа «T» отличаются только диаметром. Слева – лампа с цоколем «T3», в центре и справа – с цоколем «T4.7»

Формат «T6.5» имеет аналогичный вид. А вот лампы с цоколем «T5», которые используют в приборной панели автомобиля, выглядят по-другому.

Один из самых распространенных видов креплений телефонного типа – «T5». Корпус цоколя изготовлен из пластика, поэтому он дешево стоит

Еще два формата, которые часто используют для автотранспорта: «T10» и «T20».

Цоколи типа «T10» и «T20» идентичны и отличаются только размером. Такие лампы используют для работы габаритов, стоп-сигнала, сигнала заднего хода и т.д.

Так как светодиодные лампочки нагреваются, то цоколи изготавливают из термостойкой пластмассы. Она должна выдерживать температуру выше 130°C.

Типа K — кабельные цоколи

Кабельный цоколь типа К исполнен как двусторонний кабель с расположенными на концах контактными зажимами. Зажимы соединяются с кабелем питания, тем самым создавая единую электрическую цепь.

Кабельный цоколь К12s

Благодаря своей конструкции и «гибкости» в подключении к источнику питания, применяются для освещения широких пространств при помощи прожектора. В этом случае применяются газоразрядные лампы мощностью от 1 до 2 кВт.

Также эксплуатируются в специализированных установках, например, освещение оранжереи или в системах, где необходимо сымитировать солнечные лучи.

Типа W — бесцокольные

Конструкция такой лампы не включает цоколь как отдельный элемент. Его роль выполняет стеклянная колба светодиодной лампы. Основание колбы имеет приплюснутую форму, через которую выводятся наружу контакты – проволоки.

Бесцокольная лампа типа W

В маркировке используется цифровое обозначение формата YYxZZ, где YY это толщина основания колбы в месте вывода одного из контактов, а ZZ – ширина её основания.

Применяются бесцокольные лампы типа W в новогодних гирляндах или на панели приборов автомобиля, например, сигнал поворота.

Тип H – для ксеноновых ламп

В автомобиле установлено много различных источников света. Для точного размещения электролампочки используют специальные цоколи с маркировкой «H». Это нужно в первую очередь для фокусировки фар. Номер, идущий после литеры, означает подтип этого формата.

Таблица типов ламп, используемых в автомобилях. Сейчас во всех специализированных магазинах существуют электронные каталоги, по которым можно сверить номенклатуру источников света

Токопроводящие пластины выполнены таким образом, чтобы фиксировать лампочку в определенном положении с учетом вибраций и тряски, возникающей при движении автомобиля.

Разновидности переходников для цоколей

В некоторых случаях найти нужный вид цоколя лампы достаточно сложно. Альтернативным решением могут стать переходники. Каждое изделие содержит двойную маркировку, например: E14-GU10. Первый код обозначает тип разъема, куда вкручивается основной патрон. Второй код – то, что вставляется в переходник.

• E14-E27. Переходник предназначен для адаптации стандартной лампочки к миньону.
• E27-GU10. Для установки штыковой лампы в стандартный резьбовой цоколь.

Какой цоколь имеют обычные лампочки

Наиболее распространенные в быту лампы накаливания имеют резьбовой цоколь, маркируемый буквой «E». Следующая за буквой цифра определяет диаметр входящий в патрон части. Чем больше значение, тем шире цоколь. Если купить лампочку большего либо меньшего диаметра, то осветительный элемент не подойдет к патрону.

Резьбовой цоколь — это еще не гарантия того, что лампочка предназначена для бытового использования. Все дело в диаметре. Входящие в патрон резьбовые части выпускаются следующих видов:

• микроцоколь E5;
• миниатюрный E10;
• малый E12;
• «миньон» E14;
• средний E27;
• большой E40.

Число в маркировке указывает на размер диаметра в миллиметрах. Наряду с вышеперечисленными есть резьбовые цоколи размером в 17, 26, 39 мм.

Каждый вид имеет свои характерные особенности, область применения, но все они обозначаются буквой E в честь Эдисона. В быту применяются лампочки двух видов: E14 и E27. На отечественном рынке представлен и осветительные элементы с большим цоколем Эдисона (40), но они предназначены для промышленного и уличного освещения.

Как выбрать лампочку

Зная тип цоколя, легко без промашки приобрести осветительный элемент. Информацию о спецификации ламп можно посмотреть в технической документации светильника. Если она утеряна, а вы не хотите ошибиться в подборе, возьмите с собой старую лампу. Ее строение и физические параметры помогут продавцу идентифицировать тип цоколя. Подобрать лампы и осветительные приборы помогут консультанты магазина «Свет Депо».

Лампы накаливания

Устанавливаются в простые с точки зрения конструкции светильники, стоят недорого. Несмотря на классичность и популярность, имеет серьёзный недостаток – образование паров внутри лампы. По этой причине колба становится мутной, а вместе с этим теряется яркость света. Тем не менее, индекс передачи цвета у данной лампы равен 90%. В спектре лампы основными оттенками являются жёлтые, по причине чего свет лампы больше всего походит на солнечный свет. В лампах накаливания обычно ставят цоколи E14 и E27.

Разные виды ламп

Отличие рефлекторных ламп от накаливания состоит в посеребрённой поверхности. Благодаря этому они дают направленный цвет. У данных ламп также есть есть модели с диаметрами 14 и 27 мм, встречаются и R50 и R63, и даже R80.

Галогенные лампы

Срок годности такой лампы равен 4000 часов. У ламп накаливания такой срок составляет 1000 часов. Плюс ко всему, индекс передачи цвета у неё больше на целых 10% — и составляет 100%. Светоотдача лампы равна от 20 до 30 люмин на ватт.

Если сравнивать с лампами накаливания, то светоотдача у галогенных ламп сохраняется в течение всего процесса пользования.

У этих ламп больше разных, их можно применять для большего количества задач. По габаритам они тоже меньше ламп накаливания. Обозначение цоколей у них такое: G4, G9, R7S и GU 10.

Люминесцентные лампы

К моделям данных ламп относят также название энергосберегающие, поскольку с помощью них можно здорово сэкономить на платежах за электричество. На рынке они сейчас очень популярны, никакой сложности не составляет заменить ими старые лампы накаливания.

На выбор есть много разных мощностей и разных форм. Срок службы их дольше, чем у двух предыдущих видов, КПД выше. Но не забывайте, что лампы с люминофором внутри не рассчитаны на частое включение и выключение.

Из-за своей формы люминесцентные лампы также получили название трубчатых. Цоколь таких ламп носит обозначение буквой T, диаметр цоколя обозначается в дюймах. Расшифровывать следует так, T4 – диаметр 4/8 дюйма, T5 – диаметр 5/8 дюйма и т.д.

Источники

• https://vamfaza.ru/chto-takoe-cokol/
• https://sovet-ingenera.com/elektrika/svetylnik/vidy-cokolej-lamp-osveshheniya. html
• https://www.asutpp.ru/tipy-tsokoley-lamp.html
• https://svet-depo.ru/uznayte-bolshe/kakie-byvayut-cokoli-lamp.html
• https://superarch.ru/texnika/kakoj-czokol-u-obyichnoj-lampochki
• https://tmglass.ru/lampy/tsokoli-lamp-vidy-razmery-markirovki-i-osobennosti

Как вам статья?

Руководство по размерам, типам, формам и кодам лампочек.

Хотите добавить изюминку в дизайн освещения вашего дома? Навигация по бесконечным вариантам может показаться сложной, а также пытаться скоординировать стиль и функциональность. Тем не менее, у нас есть информативное руководство по размеру лампочки, которое поможет вам сделать правильный выбор.

Для начала давайте научимся определять разные лампочки. Каждый тип имеет уникальные характеристики, представленные буквой или серией букв и цифрой, называемой кодом лампочки. Эти коды указаны на упаковке и помогут вам определить, подходит ли тип лампы для вашего светильника.

Как узнать размер моей лампочки?

Определить размер лампочки очень просто. Буквы в коде лампы указывают на ее форму и особенности, такие как тип отражателя. Цифры на колбе указывают размер ее основания, который основан на ее диаметре в самом широком месте, измеренном в восьмых долях дюйма (⅛ дюйма). Например: лампочка A19 означает, что лампа имеет стандартную бытовую форму (код A), а «19» означает, что размер цоколя составляет 19/8 дюймов. Точно так же лампы A15 меньше, чем лампы A19.лампочки, хотя обе подходят к стандартному цоколю бытовой лампочки (E26).

Наиболее распространенные формы лампочек включают:

• A для стандартных бытовых/произвольных
• C для свечи
• R для отражателя
• MR для лампы с многогранным рефлектором или кварцевой рефлекторной лампой
• PAR для параболического алюминизированного отражателя
• G для глобуса
• T для трубы

Цоколь для лампочек также бывает разных размеров. Они идентифицируются по коду цоколя лампочки, где буква обозначает форму цоколя, а число обозначает размер. Если вы не уверены в совместимости цоколя вашей лампы, обратитесь к продавцу за советом по поиску наилучшего варианта.

Наиболее распространенные размеры цоколей ламп включают:

• Стандартный средний размер, винт в цоколе обычного размера: E26 или E27
• Канделябр, винт меньшего размера в основании: E12
• Промежуточный: E17
• Bi-pin, штыревая база с двумя точками контакта: G4 или GU24
• Основание с поворотным замком: GU10

Типы ламп накаливания

Существует четыре основных типа ламп накаливания: светодиодные (LED), компактные люминесцентные (CFL), лампы накаливания и галогенные. Чтобы получить полезный инструмент для быстрого выбора, ознакомьтесь с нашей таблицей размеров лампочек! Теперь давайте рассмотрим типы и коды лампочек, которые вы, скорее всего, увидите.

Лампы типа A: A15, A19, A21, A25

Лампы группы A широко используются в стандартном домашнем освещении. Они хорошо работают в различных бытовых приборах, освещении прихожей, потолочных вентиляторах и многом другом. Обычно они совместимы со средними винтовыми основаниями (E26 и E27) или основанием канделябра (E12). Скорее всего, вы увидите A19, который является стандартным размером лампочки. Однако A19 чаще заменяют CFL Twist или Spirals из-за их повышенной энергоэффективности.

КЛЛ обычно имеют спиралевидную форму и потребляют минимальное количество энергии для более мягкого свечения. Они, как правило, более экономичны, чем люминесцентные лампы, но содержат ртуть и могут занять некоторое время, чтобы прогреться до полной яркости.

Лампы A19 и E26 не одинаковы, хотя все лампы и осветительные приборы A19 имеют цоколь E26. Однако не во всех цоколях E26 должны использоваться головки ламп A19. Помните об этой разнице при покупке стандартных лампочек!

Лампы типа B и C: B10, C7, C9, C15, CA10

Лампы типа B и C длиннее и имеют наконечник на конце колбы, напоминающий пламя свечи. Поэтому их часто называют лампочками-свечами, и они обычно используются в декоративном освещении, таком как люстры, подвесные настенные бра, акцентные или подвесные светильники и другие декоративные приспособления. Как и у ламп в группе А, их наиболее распространенными типами цоколя являются средние винтовые цоколи E26 и E27, цоколь канделябра E12, а также цоколь E17.

Лампы типа BR: BR20/R20, BR30, BR40

Лампы групп R и BR включают отражатели и выпуклые отражатели соответственно. Хотя они не так распространены, как A19, вы все равно можете увидеть эти лампы дома в качестве уличных прожекторов или встроенного освещения. Наиболее распространены лампы BR30 и R20, и они обычно соединяются с цоколями E26 или E27.

Лампы типа PAR: PAR16, PAR20, PAR30, PAR36, PAR38

Лампы группы PAR обычно используются для наружного освещения, например лампы BR. PAR, параболический алюминизированный отражатель, как правило, представляют собой лампы с более высокой мощностью, которые могут дать много света. Основное различие между лампами PAR и BR заключается в их направленности: лампы BR обеспечивают более широкий размытие, в то время как лампы PAR могут давать более сфокусированные лучи. Наиболее распространенные типы оснований включают E26 и E27, а также основание с резьбовым штифтом G53.

Лампы типа MR: MR11, MR16

В группе MR лампы излучают концентрированный луч направленно сфокусированного света и могут быть разных цветов. Из-за этого многогранные отражатели широко используются в трековых светильниках, встраиваемых светильниках, столах и витринах. Обычно они используют системы проводки низкого напряжения, что делает их отличным выбором для ландшафтного дизайна, например, освещения дорожек и подъездных путей, освещения беседок и освещения асфальтоукладчика. Из этой группы вы, скорее всего, увидите MR16 в помещении из-за их элегантного стиля и возможностей подсветки. Наиболее распространенными типами цоколей для ламп MR в низковольтных системах переменного/постоянного тока являются двухштырьковые GX5. 3 или двухштырьковые GZ4, а также двухштырьковые GU10 для 120-вольтовых систем.

Лампы типа LFL и T: T: T7, T8, T10, T12, T14; LFL: T5, T8, T12

Групповые лампы T и LFL относятся к трубчатым и линейным люминесцентным лампам соответственно и включают в себя специальные и винтажные лампы. Люминесцентные лампы бывают разных размеров. Они входят в группу ламп T и LFL и имеют два размера: длину и диаметр. Тип люминесцентной лампы определяется ее диаметром: колба Т8 имеет диаметр один дюйм (8/8 дюйма), Т5 имеет диаметр 5/8 дюйма, а Т12 имеет диаметр 12/8 дюйма (1,5 дюйма). диаметр. Все эти люминесцентные лампы доступны разной длины и мощности.

Вы, вероятно, увидите T8 или T12 в прачечной, на кухне или в гараже. Обычно они имеют магнитные или электронные балласты, которые помогают ограничить величину тока в электрической цепи. Как правило, они флуоресцентные и потребляют очень мало энергии, обеспечивая оптимальную яркость с четким белым свечением, продолжающимся до 20 000 часов. Тем не менее, гибридные замены светодиодных ламп в последнее время стали более популярными из-за их повышенной эффективности. Лампы T-группы чаще всего соединяются со средними винтовыми основаниями E26 и E27, цоколями для канделябров E12, цоколями E17, байонетными цоколями BA15D или двухштырьковыми цоколями G13.

Лампы типа G: G11, G14, G16/G50, G60, G25, G80, G30

Наконец, лампы группы G или шарообразные лампы обычно используются в эстетических целях. Вы можете узнать G30 как светильник для туалетных столиков. Они обычно встречаются в винтажных стилях, которые идентифицируются по антикварной нити в центре и могут добавить изюминку любому светильнику. Драматические или винтажные лампочки-глобусы идеально подходят для индивидуального дизайна освещения в кабинете или столовой. Светильники группы G чаще всего соединяются со средними винтовыми основаниями E26 и E27 и основаниями канделябров E12.

Поздравляем! Мы рады сообщить, что вы готовы сделать лучший выбор освещения для вашего дома. Если у вас есть дополнительные вопросы, не стесняйтесь обращаться к продавцу за дополнительной информацией. Или свяжитесь с нашей службой поддержки для получения более полезных советов по освещению и вдохновения.

Таблица размеров цоколей лампочек, простое руководство

В настоящее время лампочки широко используются в самых разных областях, включая рождественские гирлянды, декоративные гирлянды для наружного освещения, ночные лампы, световые индикаторы и множество других распространенных применений. Однако основания винтов различаются по размеру и резьбе, а не по форме колб, которые могут быть грушевидными или сферическими в форме шара.

Наш учебник научит вас всему, что вам нужно знать о типичных размерах патронов для ламп для подвесных светильников и общего освещения вашего дома. В конце концов вы поймете, насколько полезна таблица патронов для лампочек для определения размеров держателя лампы.

В чем разница между цоколями для лампочек

Существует множество различных цоколей для лампочек. Наиболее распространенным является винтовой цоколь Эдисона, который можно найти в большинстве ламп накаливания, а также во многих галогенных, компактных люминесцентных, газоразрядных, а теперь и светодиодных лампах.

Средний, промежуточный, канделябры и магнат — все это часто встречающиеся слова. Однако, поскольку в сфере освещения используются шифровальные коды, вы также можете увидеть E26, E12, E39 и так далее. Буква Е обозначает Эдисона. Число после буквы E представляет собой диаметр основания в миллиметрах (мм).

Ниже приведены наиболее часто используемые названия, коды и области применения цоколей Edison:

• Люстра: E12 (диаметром 12 мм), также известная как цоколь «Миниатюрный винт Эдисона MES», также используется для ламп ночного освещения. как декоративные лампочки, которые используются в люстрах и зеркалах для ванных комнат.
• Промежуточный: E17 (17 мм в диаметре) находится между двумя размерами. Он часто используется в настольных светильниках и лампочках для бытовой техники, хотя и не широко доступен.
• Средний или стандартный: E26 (26 мм в диаметре) — это размер большинства лампочек, используемых в Соединенных Штатах.
• Mogul: E39 (диаметр 39 мм) используется для уличных фонарей и ламп высокой мощности.

Большинство цокольных ламп Edison называются «одноконтактными», поскольку в центре цоколя имеется одна контактная кнопка.

Каков стандартный размер лампочки?

В Соединенных Штатах цоколь лампы E26 со средним винтом имеет наиболее распространенные размеры гнезда среднего цоколя среди всех цоколей лампы. Он присутствует в большинстве ламп накаливания, старинных светодиодных, компактных люминесцентных и галогенных лампах. Вторым по популярности цоколем для ламп является цоколь Candelabra E12, который используется для небольших декоративных ламп накаливания / ностальгических светильников.

Светодиодные лампы меняют выбор ламп; однако в них по-прежнему используется патрон среднего размера, несмотря на то, что лампочка работает по-разному.

При выборе светодиодной лампы очень важно учитывать светоотдачу. Он измеряется в люменах (световой поток), а раньше все измерялось в ваттах.

Как узнать размер и форму цоколя вашей лампочки

В этом разделе приведены размеры цоколя лампы, что полезно, если вы пытаетесь подобрать размер цоколя к уже существующей лампочке.

Для получения более подробной информации о размерах цоколя лампочки вы можете обратиться к буквенно-цифровым обозначениям (E12, E17 и E26), которые помогут вам определить стиль и размер цоколя лампы.

Первая буква определяет форму или форму основания, а число определяет ширину основания; Например, цоколь E26 относится к ввинчиваемому цоколю Edison, где «E» обозначает ввинчиваемый цоколь Edison, а «26» обозначает ширину цоколя 26 мм.

Когда дело доходит до формы лампочки, они аналогичны определению размера цоколя, и для определения формы и размера лампочки используется буквенно-цифровая ссылка для обозначения формы и размера лампочки.
