Цоколь меньше е14: Типы, виды и размеры цоколей ламп

Содержание

Типы и виды цоколей: размеры и назначение

Каждая лампа – накаливания, энергосберегающая, люминесцентная, галогенная или светодиодная – оснащена цоколем – элементом конусообразной формы, выполняющим две функции: фиксации тела лампы в патроне и подключения электротока. Многообразие современных осветительных приборов породило разные типы цоколей ламп, разобраться в особенностях которых необходимо заранее, перед покупкой лампочки взамен пеегоревшей.

Разбираемся в маркировке

Маркировка цоколей ламп накаливания, люминесцентных ламп и энергосберегающих моделей состоит из латинских букв и цифр, и каждый элемент несет определенное значение. Традиционно название цоколя начинается с заглавной буквы.

  • Буква Е означает, что перед вами цоколь Эдисона с классической резьбой (примеры – Е27 и Е14). Эта разновидность – самая популярная на сегодняшний день, обычно комплектует лампы накаливания.
  • Буква G характеризует штырьковые элементы, занимающие второе место по распространенности в России (GX53, G4 и другие), чаще всего комплектующие энергосберегающие лампы.
  • Буква R указывает на наличие утопленного контакта (R63).
  • Буква P принадлежит фокусирующему цоколю.
  • Буквой В маркируют штифтовые виды, или по-другому – байонеты.
  • Буква S означает, что у вас в руках софитный тип.

Двузначное число, следующее за латинской буквой, соответствует диаметру соединительной части элемента. В некоторых случаях число характеризует расстояние между штырьками цоколя.

Некоторые типы цоколей ламп содержат прописные латинские буквы, указывающие на количество контактных пластинок, штырьков или гибких соединительных компонентов цоколя. Буква s означает цифру 1, d – 2, t – 3, q – 4, p – 5.

Резьбовой вид цоколя

Это самый распространенный, классический вариант исполнения цоколя, который выпускается с диаметрами в 14, 27 или 40 мм. Резьба имеет крупный шаг. Буква Е используется в маркировке не случайно – это начальная литера фамилии изобретателя Эдисона (на английском – Edison).

Резьбовая система соединения была разработана ученым в 1909 году, и до сих пор лампы накаливания с такими цоколями популярны во всем мире.

Цифры, идущие вслед за буквой Е, соответствуют наружному диаметру, измеряемому в миллиметрах.

Лампочки с обозначением Е27 – это привычные всем россиянам «лампы накаливания Ильича». Традиционно они комплектуют домашние осветительные приборы, и сегодня все чаще применяются энергосберегающие лампы. Питание чаще всего производится от стандартной сети 220V.

Цоколи Е14 также достаточно распространены. Поскольку диаметр цоколя практически в два раза меньше, и тело лампы имеет меньший объем. Их второе название – миньоны. Благодаря небольшому размеру, такие модели применимы для комплектации бра и других миниатюрных светильников. Наиболее популярные формы Е14 – свечи, шары или грибы.

Типы ламп с маркировкой Е40 зачастую отличаются высокой мощностью, поэтому их применяют не для бытовых, а для промышленных нужд и уличного освещения. Питаются такие лампы, как и предыдущие – от сети 220V.

Помимо перечисленных резьбовых цоколей, на рынке продаются еще несколько разновидностей, имеющих специальное назначение: Е5, Е10, Е12, Е17 и Е26.

Цоколь для лампы Е26 популярен в США, где стандартная сеть имеет напряжение 110 В. Цоколи Е12 применяются для комплектации лампочек в форме свечки, Е10 подходит для праздничных декоративных гирлянд. Е17 часто используются в настольных лампах.

Штырьковой тип цоколя  (GU5.3, GX53, G9, G23, G6.35, GU10, G4, G13, G53)

Для обозначения этой разновидности используется буква G. Соединение лампы с патроном производится за счет пары штырей, расстояние между центрами которых указывается после буквы в числовом формате. К примеру, G53 означает штырьковой цоколь лампы накаливания с расстоянием между штырями 5,3 мм.

Если число штырьков превышает 2, то в маркировке стоит диаметр окружности, образуемой ими.

Дополнительные буквенные обозначения используются для определения не взаимозаменяемых ламп накаливания (Z, X, Y, U). На практике цоколи G53 и GX53 имеют равное расстояние между штырьками – 5,3 мм – но при этом разъемы для них требуются различные.

Наиболее распространенные типы штырьковых цоколей:

GU53 используется для комплектации светодиодных и галогенных ламп, сферой применения которых являются нишевые, декоративные и витринные светильники. Преимуществом ламп галогенных является одинаковая работоспособность при переменном и постоянном токе. Питание производится через два типа сетей: 220V или 12V.

GU10 – это поворотно-штырьковой цоколь популярного типоразмера MR Крепление происходит за счет установки в патрон и проворачивания до щелчка затвора. Фиксация повышенной надежности позволяет использовать цоколи данной разновидности в местах с вибрацией или другими внешними воздействиями, способными вызвать падение лампочки. Часто комплектует энергосберегающие лампы.

Тип цоколя G4 разработан специально для компактных лампочек, корпус которых имеет маркировку MR11 – они традиционно используются в декоративном освещении, поскольку создают яркие точечные акценты. Обычно это лампы для напряжения 12-24 В. Такие модели комплектуют встраиваемые миниатюрные светильники и гибкие осветительные системы.

G6.35 практически ничем не отличается от вышеописанных цоколей, разве что расстоянием между штырьками, равным 6,35 мм. Питаются такие лампы накаливания от традиционной сети 220 V.

G9 имеет одну особенность: его штырьки выполнены в виде проволочных петель. Лампочки с таким цоколем подходят для декоративных осветительных приборов акцентного типа, а также для современных люстр с различными световыми эффектами. Благодаря петелечным штырькам установка и замена перегоревших ламп производится намного оперативнее.

G13 – это традиционный цоколь, применяемый в осветительных приборах «Армстронг», ЛВО, ЛПО, ЛСП. Такой цоколь характерен для трубчатых люминесцентных и светодиодных ламп Т8.

G23 применяется для настольных ламп, а также для комплектации душевых кабин. В цокольных гнездах этих ламп есть отверстия, предназначенные для крепления в классические настенные светильники.

Тип цоколя GX53 часто применяют при устройстве натяжных или подвесных потолков, поскольку высота таких ламп обычно не превышает 30 мм. Обычно они оснащены поворотным механизмом для более надежного крепления. Удобно, что лампы с GX53 работают от обычной электросети, а при комплектации не требуют дополнительных патронов – достаточно найти осветительный прибор с таким же цоколем.

GX70 имеет аналогичную GX53 конструкцию, единственное отличие между ними – это расстояние между штырьками.

G53 – это цоколь, подходящий для ламп, способных создать направленное освещение, сделать акцент. Такие устройства применяются в оформлении витрин, в ресторанах, галереях, сценическом освещении.

Остальные типы цоколей

На рынке существует еще несколько разновидностей цоколей, предназначенных для более узких сфер применения ламп накаливания или энергосберегающих видов ламп.

Цоколи с утопленным контактом

Маркировкой R обладают изделия с контактом, который находится внутри тела цоколя. Такими элементами комплектуются галогенные лампы и светильники высокой интенсивности. Срок службы лампы галогенной выше, чем у обычной, но не такой большой как у светодиодной. Цифры, стоящие после заглавной литеры, обозначают длину тела лампы в миллиметрах. Самый распространенный цоколь этой разновидности – R7s.

Штифтовые цоколи

Маркировка байонетов также содержит цифры, идущие после буквы В, но в этом случае они определяют диаметр цоколя снаружи лампы накаливания. Отличительной чертой этой разновидности являются несимметрично расположенные боковые контакты, фиксирующие лампочку в патроне установленным образом, что позволяет фокусировать свет. Благодаря такому свойству подобные лампочки применяются в автомобильных фарах и навигационных огнях.

Софитные цоколи

Цоколи, маркировка которых начинается с буквы S, характеризуются контактами, расположенными с обеих концов. Числовые символы, содержащиеся в аббревиатуре, означают наружный диаметр в миллиметрах. Лампочки с таким цоколем применяются для освещения салона машины или автомобильных номерных знаков.

Фокусирующие цоколи

Виды цоколей, маркированные буквой Р, широко используются для комплектации кинопроекторов, прожекторов, навигационных судовых огней, фонарей – всего, что требует мощного сфокусированного светового потока. Внутри цокольного элемента расположена сборная линза, фокусирующая поток света в заданном направлении. Цифры в составе маркировки означают диаметр фланца.

Светодиодные лампы для дома с цоколем е14 аналог 100 Вт Ильича

Светодиодные лампы для дома с цоколем е14 аналог 100 Вт хоть и не так востребованы, как светодиодные лампы с цоколем е27, но тоже весьма популярны. Они часто используются в люстрах, декоративных светильниках, для точечной подсветки. Выбор такой лампочки не представляет особой сложности, если знать некоторые особенности светодиодных и их принципиальные отличия от ламп накаливания.

Чтобы правильно подобрать светодиодную лампочку, обязательно обратите внимание на ее технические характеристики. Они обязательно указаны на упаковке любой лампы.   Однако стоит помнить, что производители зачастую преувеличивают характеристики выпускаемых лампочек. Поэтому не лишним будет найти в интернете обзор лампочки, которая вас заинтересовала, чтобы уже конкретно узнать, насколько заявленные параметры отличаются от реальных.

Обычно такие «хитрости» характерны для малоизвестных производителей, особенно – китайских и некоторых российских. Крупные фирмы вроде Philips или Osram (признанные лидеры на рынке светодиодной продукции), как правило, указывают на упаковке реальные характеристики товара. Но даже качественная лампа с цоколем е14 может прослужить меньше заявленного времени при неправильной эксплуатации… но это совсем другая тема.

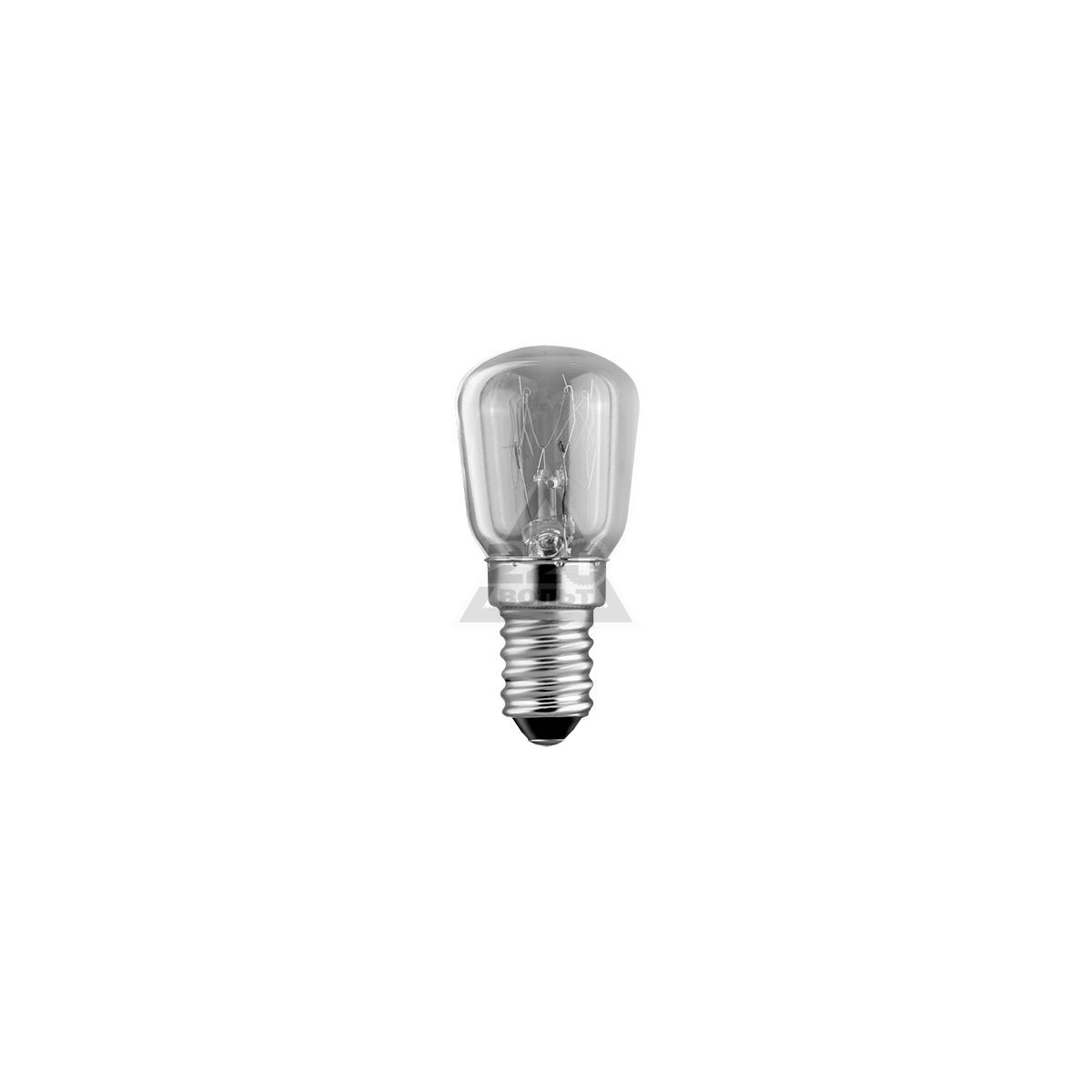

Цоколь е14

Первое, что необходимо знать – это маркировка собственно цоколя. Буква Е в данном случае означает резьбовой цоколь («винт Эдисона», придуманный еще в 1909 году).

Цифра 14 – это диаметр цоколя в миллиметрах.

Маркировка цоколей обычных и светодиодных ламп совершенно одинаковая. Если в вашем светильнике стояла лампочка накаливания е14, то вам необходимо приобрести led-лампу с точно таким же цоколем (он еще называется «миньон»).

Мощность ламп накаливания и светодиодных

Поскольку светодиодные относятся к энергосберегающим, они всегда будут иметь меньшую мощность по сравнению с лампой накаливания. Это хорошо видно из следующей таблицы:

Величина светового потока каждой конкретной лампы также указывается на упаковке.

Некоторые светильники очень «чувствительны» к мощности ламп. Например, в китайских люстрах может даже гореть проводка, если установить несколько лампочек накаливания на 100 Вт, поэтому приходится использовать для них 60 Ваттные. Для лампы накаливания мощность определяет и яркость, поэтому лампы на 60 Вт будут давать меньше света, чем то же количество лампочек на 100 Вт. Светодиодные лампочки способны решить эту проблему за счет меньшей мощности – установив в такую люстру led-лампы на 1200 Лм каждая, вы получите хорошую освещенность при совсем небольшом потреблении энергии (примерно в два раза меньше).

Цветовая температура

Еще одна важная величина, которую никак нельзя обойти вниманием при выборе светодиодной лампы. Дело в том, что от цветовой температуры зависит восприятие человеком освещения в помещении. Наверняка вы замечали, что в офисах верхний свет «холодный», голубоватого оттенка, не очень уютный – такое освещение помогает работникам сосредоточиться и повышает продуктивность. А чтобы расслабиться в домашней обстановке, подойдет «теплый» свет.

Обычная лампа накаливания с цоколем е14 на 100 Вт имеет цветовую температуру около 2700 К. Именно такой свет воспринимается глазом человека как «теплый, уютный, домашний» и больше всего подойдет для использования в спальне, гостиной, на кухне. Лампами более «холодных» оттенков можно подсветить рабочее место, уголок для рукоделия, а также они подходят для ванной комнаты или гаража. Лампочки с естественным белым светом рекомендуется размещать на кухне, непосредственно над столом, где вы готовите еду или принимаете пищу, поскольку при таком освещении лучше всего смотрятся естественные цвета продуктов.

Срок работы led-ламп

Производители зачастую указывают приблизительный срок службы светодиодной лампы, при этом нещадно завышая его (например, до 50 тыс. часов). Опытные электрики рекомендуют не полагаться в полной мере на то, что указано на упаковке, поскольку продолжительность срока службы зависит от многих факторов:

Например, большую роль играет надежность и правильность сборки с соблюдением всех технологий. Не стоит ждать, что китайская лампочка будет служить вам 5 лет – скорее всего, при ее производстве какие-то технические условия были нарушены, поэтому она может выйти из строя гораздо раньше. Вплоть до того, что она сгорит сразу после включения.

Также очень важно качественное охлаждение. Во время работы светодиоды достаточно сильно нагреваются, поэтому большинство изделий имеют радиаторы охлаждения. Если такую лампу поместить в закрытый плафон, то со временем она может начать терять яркость.

Постоянные перепады напряжения тоже могут негативно влиять на срок службы светодиодной лампы.

Видео

Рекомендуем посмотреть интересный видео обзор светодиодной лампы фирмы Gauss с цоколем е14. Автор рассказывает про важные параметры, на которые стоит обращать внимание при выборе лампочки для дома.

Итоги

В общем же led-лампы можно назвать самой современным, экономичным и перспективным видом освещения, как для дома, так и для рабочих помещений, офисов и так далее. С развитием технологий светодиодные лампы с цоколем е14 будут становиться дешевле, а их выбор – проще. И в конце концов именно led-лампы окончательно заменят привычные нам «лампочки Ильича».

Переходник с AliExpress для ламп E27 в патрон E14 / Комфортный дом и бытовая техника / iXBT Live

Всем привет! Недавно я делал обзор на переходник для ламп с цоколем E14 в патрон E27, в этот раз, предлагаю, рассмотреть противоположный вариант, а именно переходник для ламп E27 в патрон E14. Допустим, у нас скопилось много именно таких лампочек 🙂

На самом деле, пользы у такого переходника гораздо больше, чем просто справится с задачей разгрузить «склад НЗ» с лампами E27.  Патронами с E14, в основном, оснащаются небольшие и компактные светильники с одной или несколькими лампочками, ночники, настольные лампы, настенные бра итд., а выбор вариантов формы колб с цоколем E14 не такой обширный, как для E27. Кроме этого, если Вы хотите пользоваться «умными» лампами, с возможностью дистанционного управления, например, весьма популярными одноцветными или многоцветными лампами Xiaomi Yeelight от Сяоми, то тут вариантов с более-менее нормальной мощностью и, соответственно, яркостью для E14, практически, нет.

Представляет переходник из пластиковый себя «стакан» с внутренними и внешними контактами:

Контакт для патрона E14 закреплен на корпусе методом обжима, поэтому серьезных усилий при закручивании прилагать не стоит:

Контакты для устанавливаемой лампы имеют желтое покрытие, также, видно провод, соединяющий соответствующие контакты переходника:

Размер:

Диаметр стакана в максимально широкой части 38мм:

Вес переходника:

В сравнении с обычной лампой E27 и переходниками E27 из предыдущего обзора:

В отличие от переходника E27 для ламп с цоколем E14 из прошлого обзора, который навинчивается на лампу, не удлиняя ее, обзорный делает сборную конструкцию более длинной, примерно на 32мм:

Поэтому, если светильник мелкий, то колба лампы будет существенно выступать:

«Умная» лампа от Сяоми, будучи сама далеко не маленькой, с переходником, становится совсем длинной:

В мелком светильнике выглядит сюрреалистично:

Про вот такую экзотику я вообще не говорю, хотя, может выйти интересное дизайнерское решение 🙂

Однако, есть вариант остаться в тех же габаритах — использовать лампы E27 с меньшим размером колбы (на фото — слева):

В этом случае, получившаяся конструкция оказывается по длине такая же, как и обычная лампа E27. ..

… или обычная светодиодная «миньонка» E14:

Отмечу, что не рекомендовал бы использовать данный переходник с обычными лампами мощностью выше 40Вт, т.к. корпус переходника, хоть и заявлено, что термостойкий и негорючий, но, все-таки, это пластик.

Проверка сопротивления переходника по сравнению с сопротивлением лампы показывает, что он сам греться не будет:

В итоге могу сказать, переходник рабочий, неплохо изготовлен, хотя, прилагать большое усилие при его закручивании  не стоит. Подойдет для всех ламп с E14 цоколем, в том числе «умных», но добавит около 3 сантиметров дополнительной длины, что может смотреться не совсем красиво. Недорогой, в хозяйстве пригодится, если вдруг закончились лампочки  E14, а на E27 есть запас или когда хочется управлять светильником дистанционно 🙂



сравнительный обзор лучших моделей на рынке

Высокотехнологичная начинка, эффективная светоотдача и бесспорная экономическая выгода светодиодных лампочек оставляют конкурентов с аналогичными функциями далеко позади. Сейчас большинство потребителей выбирают именно эти источники света.

Наиболее востребованы в быту лампы светодиодные e14 – их задействуют для организации декоративного, основного и акцентированного освещения в комнатах. Однако, чтобы LED-светильник был максимально комфортным в использовании, необходимо грамотно подойти к вопросу его выбора.

Перед покупкой следует оценить характеристики ламп и сопоставить их с предстоящими условиями эксплуатации. Немаловажное значение отыграет и фирма-изготовитель. Мы поможем вам определиться с подходящим вариантом – в статье приведена вся необходимая информация для выбора лучшего LED-светильника e14.

Содержание статьи:

Расшифровка маркировочных значений

Для более простого понимания конструктивных особенностей и технических характеристик все существующие модификации LED-ламп делятся по общепринятой классификации. Приборы маркируют соответственно их непосредственному назначению, типу цоколя и устройства.

Маркировка наносится на упаковку с учетом установленных стандартов. Изучив ее, можно быстро получить четкое представление о возможностях интересующего приспособления.

Маркировка отображает:

  • мощность и яркость;
  • максимальные сроки непрерывной эксплуатации;
  • степень энергоэффективности;
  • вариацию колбы;
  • диапазон допустимых рабочих температур;
  • уровень качества цветопередачи.

Один из основных критериев, на который ориентируются при выборе, – .

Цоколь является важнейшей частью устройства, поскольку отвечает за плотность сцепления контактирующих элементов из металла и качество взаимодействия с электрической цепью питания.

Любые повреждения цоколя делают оборудование чувствительным к малейшим перепадам параметров тока и напряжения. Это грозит серьезными перебоями в работе лампы, которые вскоре приведут к полному выходу из строя

Софитные цоколи помечаются буквой «S», утопленные контакты – «R», штифтовые – «B». Приборам со стандартным резьбовым соединением, характерным для привычных ламп накаливания, присваивается буква «Е».

В качестве маркировки такой символ избрали неспроста. Он позаимствован из фамилии разработчика конструкции – знаменитого изобретателя в области светотехники Эдисона.

Светодиодные лампочки с обозначением Е14 называют «миньонами». От распространенной модификации Е27 они отличаются только параметрами размеров цоколя

По цифре, проставленной рядом с буквой, определяется диаметр контактов, измеренный в миллиметрах. Соединение рассматриваемых лампочек равняется 14 мм.

Сравнение миньонов с лампами накаливания

Многочисленные исследования и тестирования светодиодных источников уже не раз доказали тот факт, что они с весомым отрывом выигрывают у своих традиционных собратьев по всем параметрам.

Светодиодная лампа состоит из рассеивающей колбы, светоизлучающих элементов, алюминиевого радиатора, полимерного изолятора. Источники света крепятся на специальной печатной плате, от которой тепло отводится к радиатору

Сравнивая устройства представителей LED и ламп накаливания с идентичным цоколем E14, сложно не заметить целую гору преимуществ первых.

К числу достоинств светодиодов относят:

  • энергопотребление – светодиоды расходуют почти в 8 раз меньше электричества;
  • яркость – обыкновенные лампочки выдают более тусклый свет;
  • срок эксплуатации – миньоны живут втрое дольше;
  • стабильность – всплески напряжения в сети не провоцируют мерцания светодиодных устройств, вредного для зрения.

В целом инновационным лампам присущ лишь один недостаток – довольно высокая стоимость. В большей части отзывов потребителей указано, что она быстро окупается и компенсируется множеством плюсов.

Основные характеристики оборудования

Прежде чем покупать светодиодную лампочку для люстры, бра либо торшера, следует подробно изучить ее технические параметры. Понимание устройства и функциональных возможностей поможет сделать максимально правильный выбор в дальнейшем.

Конструктивные формы колб

Модели светодиодных лампочек E14 различаются по форме колбы – стеклянного сосуда, скрывающего источник света. Эту часть изделия делают как из прозрачного, так и из матового стекла.

Вид конструктивного исполнения влияет на то, в каком направлении, диапазоне и под каким углом лампа будет излучать свет.

Грушевидные приборы. Самый популярный из доступных в продаже типов конструкции. Они имеют стандартную форму, аналогичную лампам накаливания. Сфера применения практически неограничена.

Лампочки с конусной линзой отличаются возможностью равномерного рассеивания света. Такая форма идеальна для установки в светотехнику, оснащенную плафоном или абажуром

Шарообразные лампочки похожи на предыдущую модификацию, но обеспечивают больший радиус освещения, что немаловажно для просторных комнат.

Однако за счет не особо компактных габаритов «шары» вызывают сложности в монтаже и подходят далеко не для каждого осветительного прибора. Их стоит вкручивать в настольные лампы, причем в те, где они будут направлены колбой вниз.

Вытянутая колба «свеча» и «свеча на ветру», создающая имитацию колышущегося огонька. Зачастую такие лампы устанавливают в декоративных светильниках, настенных бра, небольших люстрах. Свет от них исходит в стороны.

Мощность освещения из передней полусферы зависит от верхушки колбы: чем больше она заострена, тем меньше света попадает наружу.

Лампочки-кукурузы относят к совершенно отдельному виду. Приборы имеют такое название из-за необычного расположения источников света, напоминающих зерна кукурузы.

Они одинаково мощно светят в переднюю часть и по сторонам, благодаря чему оптимальны для общего освещения пространства. Угол их свечения находится в диапазоне 220-270°

Эксперты считают, что лампы с формой кукурузы обладают недостаточной пожаробезопасностью. Это связано с тем, что наружные контакты светодиодов в них находятся под напряжением. Такую модель желательно устанавливать в защитном плафоне

Корпус светодиодных приборов может быть представлен не только в белом, но и в золотистом, черном, серебристом оттенке.

Следует учесть, что цвет выполняет исключительно эстетические функции и не сказывается на характеристиках устройств. Подобрав ту или иную вариацию, можно выгодно дополнить и разнообразить интерьер.

Диапазоны цветовой температуры

В классических лампах за цветовой диапазон отвечает нить накаливания, поддерживающая определенный уровень температуры. Оттеночный спектр в них скудноват.

А вот у LED-источников выбор куда более интересный. Они могут светить тепловатым желтым, нейтральным, холодным белым цветом. Это возможно благодаря люминофору – специальному веществу, которое наносят на светодиоды.

Конкретный оттенок свечения предопределяет температура разгоряченного металла. В меньшей степени нагрева образуются теплые тона, в большей – холодные.

За единицу измерения в шкале  берут Кельвины:

  • 2700-3000 К – теплый;
  • 3500-4000 К – естественный;
  • 5500-6000 К – холодный;
  • свыше 6500 К – холодный с голубоватым оттенком.

В темное время для жилых помещений оптимальны привычные и комфортные для глаз теплые тона. Они не подавляют важную для организма выработку мелатонина.

Свет в нейтральных белых тонах подойдет для искусственного освещения в дневной период, поспособствует повышению скорости реакции и улучшению внимания

Холодный белый цвет актуален для крупных общественных мест, торговых площадок, зонального освещения рабочих областей, в которых присутствует много мелких деталей и движущихся предметов.

Мощность и световой поток

Для того чтобы покупателю было проще сориентироваться в мощности светодиодов, производители указывают на упаковке эквивалентный параметр лампочки накаливания.

Из-за маленьких размеров цоколя у приспособлений Е14 мощностные показатели довольно ограничены. Они представлены тремя основными значениями – 2, 4 и 6 Ватт. Максимальная мощность составляет 7 Вт.

Но это совсем не значит, что у миньонов плохая светоотдача. Наоборот, такая особенность говорит об экономном расходе ресурсов. Причем яркость, к примеру, при 5-6 Вт будет соответствовать той, что выдается лампочками накаливания при 40 Вт.

Количество света, воспроизводимого источником, определяется эффективностью светопотока, измеряемого в люменах в перерасчете на 1 Вт мощности. Общий диапазон свечения светодиодов – 50-130 лм/Вт, изделий Е14 – 60-90 лм/Вт.

Даже в тех приборах, которые обладают равной мощностью, эффективность может существенно отличаться. Сравнивать разные типы ламп целесообразнее именно по параметрам светового луча.

На упаковке производители указывают эффективность свечения лампы далеко не всегда. В таком случае, чтобы корректно сопоставить характеристики и понять, как будет светить прибор, стоит воспользоваться таблицей

Если рассчитанные значения не сходятся со стандартизированными показателями и не дотягивают до нужной нормы, рекомендуется увеличить количество светодиодов в люстре. Это позволит добиться необходимого коэффициента световой эффективности.

Также для подсчетов можно воспользоваться формулой: умножить показатель мощности лампочки на характерный для нее диапазон свечения. Например, 6*(от 60 до 90) = от 360 до 540 люмен.

На величину светового потока дополнительно оказывает воздействие материал, из которого выполняют колбу изделия.

Матовый корпус уменьшает эффективность свечения лучей до 15-30%. В этом плане прозрачные колбы более уместны. Но следует не забывать, что при прямом зрительном контакте они опасны для глаз.

Дополнительная информация о характеристиках и выборе светодиодных лампочек приведена в .

ТОП-5 производителей и моделей ламп

Рынок световой техники полон разнообразными решениями и модификациями источников освещения. Согласно данным статистики, за последний год в ТОП лучших производителей попали пять брендов. Товары оценивались по технологической начинке, функциональным возможностям, соответствию заявленных и реальных характеристик.

Бюджетные и надежные приборы Canyon

Европейская компания Canyon выпускает качественные осветительные приборы немецкого производства со стандартными цоколями, подходящими под разные модификации светотехники.

В качестве основного достоинства светодиодных ламп Canyon потребители выделяют относительно низкую цену. К минусам относят недостаточно тщательную сборку и периодическую пульсацию в момент всплесков напряжения

Представленные модели марки изготавливают по последним международным требованиям.

Они объединены несколькими преимуществами:

  • большой выбор изделий в разном диапазоне цветовых температур;
  • невысокий уровень нагрева — всего 80°, в то время как показатели аналогичных приборов других фирм равны 90-110°;
  • применение технологии Chip On Board, которая всесторонне защищает внутренние элементы от вредных внешних воздействий;
  • пятилетняя гарантия.

При тестировании силы свечения пользователи выявляли около 10% расхода с заявленными показателями, что при учете небольшой погрешности измерений не столь критично.

Одна из популярных моделей Canyon с 14-миллиметровым цоколем – матовая лампа-свеча LED B38, рассчитанная на потребление 6 Вт мощности, эквивалентной 40 Вт у обыкновенной лампы. Ее светопоток – 470 люмен.

Лампа Canyon рассеивает по комнате белый теплый свет и обеспечивает неплохую цветопередачу. Уникальный модуль Cob Ice предотвращает перегрев и поддерживает безопасность эксплуатации

Элегантный дизайн позволяет использовать устройство в разнообразных моделях открытых люстр. Специалисты рекомендуют устанавливать лампочку в форме свечи колбой вверх.

Инновационные источники света X-Flash

Бренд X-Flash принадлежит российской фирме, занимающейся разработкой светодиодного оборудования бытового, коммерческого и промышленного назначения. За время своего недолгого существования он успел стать успешным игроком на рынке светотехники.

В лаборатории торговой марки изготавливают мощные устройства с продвинутыми техническими характеристиками.

Благодаря непрерывному совершенствованию светодиодные лампы компании наделены рядом достоинств:

  • излучение комфортного света без мерцания;
  • высокая светоотдача;
  • стабильность параметров светового потока;
  • обширный ассортимент;
  • долгий срок службы.

Настоящий хит продаж фирмы, взорвавший рынок, — , представляющие собой сверхмощные модели для подсветки промышленных объектов. В них встроены специальные фоторезисторы и датчики движения, дающие возможность автоматизации включения.

Не так давно вышла особо удачная обновленная модель X-Flash с цоколем Е14. Показатели силы свечения в ней значительно превышают установленные для изделий с подобным резьбовым соединением границы. Они составляют 820 Люмен.

В своей новой разработке производителю X-Flash удалось воплотить почти невозможные технические характеристики, обойдя ограничения, связанные с конструктивными особенностями маленького цоколя

Устройство имеет вытянутую прямоугольную форму и светит в 2-3 раза лучше конкурентов. Цветовая температура находится в промежутке между белым дневным и теплым оттенком.

Производитель дает 5-летнюю гарантию и заявляет, что лампочка способна исправно служить не менее 43 тысячи часов. Тестирования показали, что обещанные параметры сходятся с фактическими показателями.

Недорогие и качественные устройства Feron

Компания Feron имеет репутацию долгожителя российского рынка светового оборудования. Она выделяется доступной ценовой политикой и честными техническими характеристиками.

Ассортимент фирмы начисляет больше 4 тысяч наименований, заслуживающих доверие следующими нюансами:

  • интенсивный и яркий свет;
  • качественная сборка;
  • повышенный класс энергоэффективности;
  • надежные электронные комплектующие;
  • IC-драйвер, защищающий от скачков показателей в электросети.

Среди  особенно востребована шарообразная модель с 14 цоколем из серии SAFFITSBG4507. Она обладает сильными параметрами – мощностью 7 Вт и светопотоком в 560 Лм. Лампочка издает комфортный белый свет, приближенный к естественному оттенку.

Яркость лампочки Feron SAFFIT превышает значения аналогичных моделей на 15%. Матовый рассеиватель смягчает резкие световые лучи, равномерно распределяя свет по комнате

Пульсации модели при перепадах напряжения исключены. При соблюдении условий эксплуатации лампа проработает около 30 тысяч часов.

Производитель предоставляет на нее трехлетний гарантийный срок. Чаще всего эту модификацию ставят во встраиваемые точечные светильники.

Безопасные и технологичные решения Эра

Отечественная торговая марка «Эра» изготавливает электротехнические товары уже второе десятилетие. Основной девиз производства – применение современных технологических принципов, предполагающих улучшенную безопасность и повышенную экономию энергопотребления.

В числе достоинств :

  • большой угол излучения;
  • хорошая цветопередача;
  • продолжительный срок эксплуатации;
  • прочная конструкция.

Что касается недостатков, многие потребители жалуются на то, что производитель слегка завышает эквивалент мощности по отношению к устройствам с нитями накала.

Лидер продаж торговой марки – модель с цоколем E14 LED smd R50 из серии ECO. Срок ее непрерывной службы – около 25 тысяч часов. Изделие светит мягким теплым светом. Мощность световой отдачи – 420 люмен

В целом параметры соответствуют характеристикам изделий с накаливаемой нитью, оснащенных мощностью 40 Вт. Компания «Эра» выполняет гарантийные обязательства в случае выхода товара из строя в течение одного года с момента продажи.

Универсальные изделия Jazzway

Известная компания JAZZWAY выпускает надежную светодиодную продукцию в более чем 1500 позиций. В ассортименте присутствуют все типы светотехнических решений, распределенные по категориям: эконом, стандарт, комби.

Во время производства торговая марка проводит независимые экспертизы и эффективный многоступенчатый контроль над качеством.

Как итог – получение сертифицированной  с массой преимуществ:

  • продолжительный эксплуатационный срок;
  • хорошая цветопередача;
  • безопасная и прочная комплектация;
  • излучение ровного света без мерцаний.

В линейке предложений с цоколем E14 заслуживает внимание модель PLED-ECO-C37, выдающая естественное белое освещение. Нормальная работоспособность прибора сохраняется в границах температуры от -20° до +40°.

При мощности 5 Вт сила светового потока лампочки составляет 300 люмен. Конструкция корпуса изделия состоит из прочных пластиковых материалов

Угол рассеивания в нем средний – 190°. Анализируя отзывы потребителей, становится понятно, что эта модель ломается редко. Если какие-то проблемы все же возникнут, на этот случай предусмотрена двухлетняя гарантия производителя.

Полезные рекомендации по выбору

Подводя итоги обзора, можно выделить несколько моментов, которые значительно облегчат выбор подходящей модели светодиодной лампочки со стандартным цоколем.

Во-первых, тип патрона, установленный в светотехнике, должен соответствовать размерам цоколя приобретаемой лампы. Для цоколей Е 14 и 27 существуют специальные переходники.

Во-вторых, дополнительная экономия на покупке не всегда целесообразна. Дешевые лампочки, которые предлагают ненадежные торговые марки, часто выходят из строя. Проверенные производители отвечают за качество товара и гарантируют замену или ремонт изделия при поломках.

Световое оборудование, оснащенное матовой колбой, идеально подойдет для организации более мягкого и приглушенного освещения в комнате, не раздражающего глаз. Если для помещения требуется яркий источник света, целесообразнее покупать светодиодные лампы с прозрачной колбой

В-третьих, источники света с нитью накала или люминесцентные лампочки нужно , подбирая аналогичную мощность светового потока. При этом можно ориентироваться на приведенную выше табличку.

Перед покупкой необходимо проверять, не пульсирует ли лампочка в процессе работы. Обнаружив подобное явление, от устройства желательно отказаться, так как в нем несовершенна схема управления.

Выводы и полезное видео по теме

Подробная информация о параметрах лампы бренда Эра:

Обзор диммируемого источника света с цоколем E14 фирмы JazzWay:

Компактные приборы могут служить подсветкой в бытовых приборах, стать частью локального, точечного или общего освещения. Правильно подобрав светодиодный источник света Е14, можно быть уверенным, что он будет исправно работать и сэкономит немало электроэнергии в течение долгих лет эксплуатации.

Есть, что дополнить, или возникли вопросы по выбору светодиодных лампочек с цоколем Е14? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких светильников. Форма для связи находится в нижнем блоке.

что общего, в чём отличие цоколя Е14 от Е27

Рынок светотехники на сегодняшний день предлагает потребителю огромнейший выбор осветительных приборов с самыми различными характеристиками. В многообразии марок, моделей и параметров легко потеряться, и некоторые маркировки могут вызвать недоумение у непросвещённого в области электрики человека. В рамках этой статьи мы попробуем разобраться в свойствах и особенностях лампочек, различающихся по маркировке цоколя. В качестве примера будут взяты модели с цоколями E14 и E27.

Описание E14

Для начала немного индексной этимологии: литерой Е в маркировке цоколя лампы обозначают словосочетание Edison Screwtype, что означает «Цоколь Эдисона». Цоколь с индексом E является одним из наиболее распространённых и применяется в самых различных приборах освещения. Основной его функцией является поддержание неразрывного контакта с электрической цепью за счёт плотного прилегания контактных частей.

Справка! Е14 рассчитаны на работу с напряжением сети не более чем в 220 вольт.

Для моделей с цоколем Е14 цифра «14» – это размер диаметра контактной части устройства, выраженный в миллиметрах. Высота самого цоколя составляет 26 мм, и это значение является стандартным для многих моделей, используемых в бытовой осветительной технике. Данная разновидность имеет резьбовое соединение, что позволяет устанавливать лампы без применения каких-либо дополнительных инструментов.

Справка! Существует около 13 основных форм лампочек для данного диаметра.

Лампы под патрон Е14 достаточно просты в эксплуатации, экономичны, имеют низкую стоимость. В случае выхода из строя изделие можно легко заменить, не прибегая к помощи каких-либо инструментов.

Описание E27

Как можно заключить из вышеописанного, патрон под E27 имеет диаметр контактной части в 27 мм. Такие лампы получили довольно широкое распространение в освещении как жилых, так и промышленных и хозяйственных помещений, они достаточно неприхотливы в эксплуатации, но имеют неполный угол освещения.

Справка! Не стоит путать показатель мощности с индексом цоколя или считать, что эти параметры зависимы. Мощность осветительного прибора определяется в Ваттах и обозначается на упаковке или на самой поверхности лампы литерой «W».

Что общего

Обе рассматриваемые нами модели ламп, несмотря на разный тип цоколя, имеют несколько общих черт. К примеру, и Е27 и Е14 могут быть использованы для монтажа в осветительные приборы, для подсветки техники жилых, хозяйственных и промышленных помещений. Изделия с этими индексами на патроне, как правило, потребляют меньшее в сравнении с лампами накаливания количество энергии, а также отличаются низкой стоимостью.

Справка! При помощи специального переходника можно устанавливать E27 в патрон с резьбой под E14.

В чём отличие цоколя E27 от E14

Основным критерием, определяющим разницу между Е14 и Е27, будет вышеупомянутый диаметр цоколя. Если под рукой не окажется адаптера, установить лампу с индексом Е27 в патрон Е14 будет попросту невозможно. Тем не менее назвать лампы взаимозаменяемыми (с оговоркой на наличие переходника) всё же можно.

Если же говорить о светодиодных изделиях с аналогичными типами цоколей, то они также будут различаться по углу и площади освещения. Благодаря небольшому диаметру, Е14 имеет угол освещения в 360 градусов. У Е27 этот показатель будет несколько меньше.

Кроме того, Е14 гораздо чаще используется для установки в бытовой технике: холодильниках, микроволновых печах или духовках. Для моделей, используемых для бытовой техники, существуют специальные, суженные по форме лампочки, что позволяет экономить пространство внутри того или иного прибора.

Цоколи светодиодных ламп Е27 Е14 GU10

У светодиодных ламп нет каких-то особенных, специфических для них цоколей. Цоколи и размеры светодиодных ламп такие же как у обычных ламп накаливания. Это делается из соображений совместимости со всем осветительным оборудованием, которое уже существует.


Самый распространенный цоколь в бытовых светильниках это E27, его еще называют цоколь Эдисона (Edison screw), потому, что первые лампы накаливания, созданные Эдисоном, имели именно этот крупный резьбовой цоколь.

Второй по распространенности цоколь – E14 (Small Edison Screw). Тоже резьбовой, но диаметр в два раза меньше.

Цифры в наименовании цоколя это наружный диаметр цоколя (по резьбе) в миллиметрах.

Светодиодные лампы E27 обычно более крупные по размеру колбы и более мощные по светимости.

Светодиодные лампы E14 обычно имеют меньше размер колбы и меньшую мощность.

В меньшей степени распространены светодиодные лампы с другими видами цоколей, например GU10 — двухпиновый, (Bi-pin) с блокировкой.

Светодиодные лампы для дома с любым цоколем можно брать. Главное тут то, какие светильники у вас дома есть. А также то, подходят ли лампы вам по мощности (светимости).

Можно ставить лампы с одним цоколем в светильники с разъемом для другого цоколя, используя переходники. Есть переходники (адаптеры) разных типов, например с E14 на E27 или наоборот. При использовании переходников нужно учитывать:

  • Использование переходника увеличивает длину лампы.
  • Цоколи E14 и особенно GU10 используются в очень компактных светильниках. И лампа с цоколем E27 в такой светильник может не войти по своим общим размерам (по размеру колбы).



Дополнительные статьи на тему светодиодных ламп:

Экономичность светодиодных ламп.

Расчет окупаемости светодиодной лампы

Таблица мощности светодиодных ламп и ламп накаливания

Цветовая температура светодиодных ламп

Цветопередача светодиодных ламп

Коэффициент пульсации светодиодных ламп


Помощник.ру, 2016



Мегаобзор 11 ламп с цоколем Е14

Здравствуйте, мои дорогие любители лампочек и экономии.
Сегодня я обозрю Лампы под цоколь e14.
Будет много фоток, немного и немного матана.
Для самых неторопливых рекомендую COB лампу, на которую и даю ссылку в заголовке обзора.

Любопытных прошу под кат

Небольшой дисклаймер

Фотки ламп убраны под спойлер. Это сделано с тем расчетом чтобы можно было сравнить лампы идущие первыми и последними без прокрутки десятка фоток.

Все фотки свечения лампы сделаны в режиме приоритета диафрагмы F=6,3, ISO 100, Баланс белого «Лампа накаливания 3200К»

Выдержка указывается в описании.

Температура измерялась через 10 минут после включения.

Так-же я попытался прикинуть световой поток лампы.

Методика простая.

Расстояние от лампы до люксметра известно. Угол раствора главного лепестка диаграммы направленности оцениваем по фото. Соответственно считаем площадь шарового сегмента и умножаем ее на освещенность.

В моем случае для ламп накаливания я получил следующие оценки потока

40 вт 542 Лм (в википедии 420 Лм) в 1,29 раза больше

60 вт 877 Лм (в википедии 710 Лм) в 1,24 раза больше

Т.е. моя оценка завышает показания в k= 1,26 раз

И далее будем это учитывать введя калибровочный коэффициент, k =1,26, на который будем делить наши расчетные значения.

Оценка довольно грубая, но из-за отсутсвия сферического фотометра, будем использовать такой грубый метод прикидок.

Итак, начинаем.

лампа накаливания 40 вт

Измеренная мощность 40,3 Вт, заявленная 40 Вт световой поток 430 люмен, температура 167С Энергоэффективность 11 лм/вт

Экспозиция 1/5 сек

лампа накаливания 60 вт

Измеренная мощность 63,7 Вт, заявленная 60 Вт световой поток 697 люмен, температура 129С Энергоэффективность 11 лм/вт

Экспозиция 1/6 сек

Люминесцентные лампы. Основной косяк — долго выходят на расчетную мощность.

Comtech CE ST 6U 15W 827 E14

Ссылка на магазин с приличным описанием
Измеренная мощность 13,8 Вт, заявленная 15 Вт световой поток 932 люмен (заявленный поток 900 лм), температура 52С Энергоэффективность 68 лм/вт

экспозиция 1/5 сек

ЭРА MGL-8-827-E14

Оффсайт
Измеренная мощность 7,0 Вт, заявленная 8 Вт световой поток 357лм (заявленный поток 500лм ), температура 60С Энергоэффективность 51 лм/вт
Минус — очень долго разогревается.

Экспозиция 0,3 с

Uniel ESL-G45-11/2700/E14

Оффсайт

Измеренная мощность 8,6 Вт, заявленная 11 Вт световой поток 570лм (на коробке написано 500лм ), температура 81С Энергоэффективность 66 лм/вт.

Внешне брат близнец предыдущей, но она ярче и быстрее разогревается. Из 5 шт перегорело 2.


Экспозиция 1/4с

Uniel ESL-h31-M09/2700/E14

Оффсайт
Измеренная мощность 8,7 Вт, заявленная 9 Вт световой поток 587лм (на коробке написано 450 лм ), температура 65С Энергоэффективность 67 лм/вт.

Экспозиция 1/5с

А теперь диодные лампы:

SMD5050m, 60 диодов (Холодный бедый)

Брал больше года назад здесь по 15 баксов. Это 1-я попытка сделать «большой свет» диодным.
Качество сборки — на тройку (платы промыты плохо, пайка не очень аккуратная, отваливается цоколь (пришлось клеить))
Измеренная мощность 10,9 Вт, заявленная 12 Вт световой поток 962лм (заявлено 1450Лм), температура 54С Энергоэффективность 88лм/вт.

Выдержка 0,1с

SMD5050m, 60 диодов (Теплый белый)

Брат близнец предыдущей лампы, только теплый.
Измеренная мощность 11,6 Вт, заявленная 12 Вт световой поток 899лм (заявлено 1450Лм), температура 52С Энергоэффективность 78лм/вт.

Выдержка 0,1с

COB (Холодный белый)

Брал здесь. Продавец может положить в заказ часть теплых, часть холодных, что я и сделал.
Самые приятные по качеству изготовления лампочки.
Измеренная мощность 5,7 Вт, заявленная 7 Вт световой поток 518лм (заявлено, что эквивалентна 100Вт лампе (1350Лм)), температура 38С Энергоэффективность 91лм/вт.

Экспозиция 1/8сек

COB (Теплый белый)

Лампа полный аналог предыдущей
Измеренная мощность 5,7 Вт, заявленная 7 Вт световой поток 570лм (заявлено, что эквивалентна 100Вт лампе (1350Лм)), температура 36С Энергоэффективность 100лм/вт.

экспозиция 1/6сек

Ну и первая диодная лампочка появившаяся у меня. 5 штук служат уже 3 года, ни одна не вылетела.

Navigator NLL-PAR16

На оффсайте почему-то не нашел. Только в левом магазине
Измеренная мощность 1,6 Вт, заявленная 1,6 Вт световой поток 147лм (заявлено 150Лм), температура 41С Энергоэффективность 92лм/вт.

Экспозиция 1 сек

Освещенность создаваемая лампами на расстоянии 78 см от цоколя

Сводная таблица

Обзор делать мне помогали

1. ваттметр за 16 баксов, неоднократно обозревавшийся на муське

2. Люксметр за 10,5

3. Пирометр за 9,83, так-же неоднократно обозревавшийся на муське.

4. Фотоаппарат Canon EOS 550D


Вы пока читайте, а я пойду лампочки взад вкуручивать.

Засим наступило утро и шахрезад прекратил дозволенные речи.

Типы патронов для ламп.

Ссылка на цоколь

Часто выбирая лампочку, человек не запоминает ее основные характеристики. Более того, многие покупатели недоуменно качают головами, когда продавец спрашивает о правильной базе. В этой статье пойдет речь о существующих видах плинтусов.


Приведенная ниже информация поможет вам сделать правильный выбор лампы.

E14 база

Один из самых распространенных. Цифра 14 в названии — это диаметр в мм.Обычное название базы E14 — «миньон». Сегодня этот тип цоколя широко распространен среди диодных и компактных энергосберегающих ламп — разнообразие их световых и цветовых характеристик, форм обеспечивает большое количество вариантов оформления освещения в здании и помещении. Что касается традиционных ламп накаливания с цоколем Е14, то они могут быть выполнены как в классической форме, так и в форме свечи.

E27 база

Самый популярный тип цоколя, изобретенный Эдисоном. Применяется в традиционных лампах накаливания, галогенных и компактных энергосберегающих лампах, диодных и газоразрядных лампах и т. Д.Однако следует учитывать, что компактные энергосберегающие лампы с цоколем Е27 нельзя использовать с электронными переключателями или диммерами.

База E40

Самый большой плинтус в группе «Е». Сегодня экономичны и ртутные лампы, мощные лампы накаливания, натриевые и металлогалогенные лампы, предназначенные для освещения больших площадей — магистралей, площадей, площадей, улиц, дорог.

Цоколь G4

Предназначены для галогенных ламп (преимущественно на напряжение 12 В), имеющих миниатюрные размеры и яркое точечное излучение, что обуславливает их широкое использование в декоративном оформлении жилых помещений.Главное достоинство таких светильников — их миниатюрность, совместимость с компактными потолочными светильниками. Срок эксплуатации галогенных ламп с цоколем G4 достигает 2 тысяч часов.

Цоколь G5

Применяется для установки люминесцентных ламп с колбой 16 мм. Лампы этого типа отличаются низким энергопотреблением, высоким КПД и качеством света — от холодного дневного до белого теплого. Все это способствует их высокой популярности.

Цоколь G9

Миниатюрные галогенные лампы с таким цоколем используются для украшения люстр и декоративных светильников с напряжением 220 В.Форма колбы лампы напоминает капсулу, она может быть матовой или прозрачной. Галогенные лампы с цоколем G9 работают без трансформаторов.

Цоколь G13

Применяется для установки классических линейных люминесцентных ламп Т8 с диаметром колбы 26 мм. Светильники этого типа используются в качестве источников освещения внутри зданий и помещений или для внешнего освещения территории (если лампа имеет соответствующую защиту). Люминесцентные лампы с цоколем G13 отличаются длительным сроком эксплуатации, экономичностью, большой площадью освещения.Они используются в сочетании с балластами, электронными или электромагнитными устройствами.

Цоколь G23

Применяется в компактных люминесцентных лампах с формой колбы, напоминающей букву «U». Чаще всего это настольная лампа … Внутри цоколя находится стартер, запуск лампы осуществляется от электромагнитного дросселя. Мощность таких ламп колеблется в пределах 5-14 Вт.

Цоколь G24

Лампы с цоколем G24 такие же, как и с цоколем G23.Отличие только в форме колбы — она ​​складывается вчетверо (2U). Цоколь G24 используется в настольных и фонариках.

Цоколь G5.3

Применяется в миниатюрных галогенных лампах и светильниках с отражателями для декоративного внутреннего освещения. Размеры таких ламп способствуют их широкому использованию для акцентного освещения в витринах выставок, стендов, магазинов, а также в качестве внутренних источников света в небольших потолочных светильниках.

Цоколь G10

Используется в диодных, галогенных, энергосберегающих лампах для установки в декоративных точечных светильниках и некоторых типах настенных светильников, работающих в сети 220 Вт.Монтаж светильника осуществляется путем соединения поворотного типа с патроном.

Цоколь G6.35

Применяется в галогенных капсульных лампах для установки в настольных и настенных светильниках, декоративных точечных светильниках. База штыревого типа аналогична упомянутым выше ГУ 5.35 и Г4, но контакты находятся на расстоянии 6,35 мм.

Плинтус R7S

Используется в галогенных линейных лампах, которые широко используются в быту, промышленности и торговле, в малогабаритных прожекторах.Галогенные линейные светильники отличаются от традиционных ламп накаливания лучшей цветопередачей и повышенной светоотдачей (20-25%). Работают в сети 220 В и только в лампах с защитным стеклом.

Нормы присоединительных размеров — цоколи и розетки для электрических ламп. Винт. Штыки (= патроны Сванна, штык). Мини-галогенные лампы, лампы и направленный свет. Люминесцентные (люминесцентные) лампы. Флюоресцентные лампы.

В данном обзоре проект DPVA описывает присоединительные размеры практически обычных бытовых и офисных электрических ламп. Присоединительный размер не имеет прямого отношения к напряжению питания, размеру лампы и потребляемой мощности. Их нужно уточнять = уточнять отдельно.

Распространены два типа подключения:

1) ВС = В22d диаметром 22мм с двумя стопорными штифтами. Применяется не только в лампах накаливания, но и в натриевых лампах низкого давления.

2) SBC = B15d то же самое, но диаметром 15мм. Он используется как в лампах накаливания, так и в галогенных лампах низкого напряжения.

Винтовые лампочки накаливания и «энергосберегающие».

Они известны во всем мире как лампочки Edison Screw ES. Это наиболее распространенное подключение лампочки.

Самый распространенный патрон ЭС — Е27, диаметром 27 мм — обычная лампочка в РФ и в мире. E14 = SES = «миньон» — второй по распространенности. E12 = CES встречается на импортных и дизайнерских люстрах с большим количеством ламп. Еще более редкий вид — Е10 = МЭС, авторы проекта видели их в детстве на елочных гирляндах.

Тип Е40 = ГЭС редко встречается в доме, в основном эти лампы используются в полупромышленных применениях, НО имея уличный фонарь на опоре на даче, или на участке, сразу их запомнит. Не соответствует предельно похожему американскому типу E39 = Mogul Screw диаметром 39 мм — написано на всякий случай. Размеры E11, E17 и E26 в РФ практически не используются.

Таблица: винтовые лампы накаливания и «Энергосбережение».

Обозначение Диаметр Полное английское название Британская аббревиатура
E5 5 мм Винт Эдисона Lilliput ЛЕС
E10 10 мм Миниатюрный винт Эдисона MES
E12 12 мм Винт Канделябра Эдисона CES
E14 14 мм Малый винт Эдисона SES
E27 27 мм Винт Эдисона ES
E40 40 мм Гигантский винт Эдисона GES

Мини-галогенные лампы и прожекторы.

Миниатюрные галогенные лампы обычно характеризуются расстоянием между штырями (штырями). Нетрудно догадаться, что G4 составляет 4 мм и т. Д. Типы G4 и GY6.35 обычно предназначены для приложений с низким напряжением, а G9 — для 220 В.

Большинство галогенных ламп направленного света крепятся на 2 штыря (штыря) (GU4 и GU5.3, где цифры — расстояние между контактами в мм — это для низковольтных приложений (GU10 или GZ10 10 мм для 220 V, обычно). Внимание! есть существенная разница между GU10 и GZ10. GU10 имеет фаску вокруг ножки, в то время как GZ10 имеет прямой угол. Таким образом, GZ10 нельзя использовать в картридже GU10, а GU10 можно установить в оба картриджа.

Большинство этих ламп имеют «двухконтактное» соединение — по два контакта с каждой стороны лампы.

Стандартные размеры трубок T8 (диаметр 25 мм) и T12 (диаметр 38 мм) имеют соединение G13 — 13 мм между штырями.

Менее распространенные трубки T5 (диаметр 16 мм) имеют соединение G5 5 мм между штырями.

Дополнительная информация к обзору люминесцентных (люминесцентных) ламп.

Очень тонкая трубка T2 (диаметр 7 мм) имеет штекер W4.3 с зазором 4,3 мм между трубками T2.

Трубки

T4 (диаметр 12 мм) имеют разъем G5 с шагом контактов 5 мм.

Лампы накаливания — «дневной свет»

Такие лампы обычно имеют одно из двух возможных соединений: S14s, установленный на одном конце лампы, или S14d, установленный в центре лампы.

Традиционные (музейные) люминесцентные лампы накаливания обычно имеют разъем S15s 15 мм на обоих концах лампы.

Компактные люминесцентные (люминесцентные) лампы. Они редки, но их можно поймать.

Двухтрубные

компактные люминесцентные (люминесцентные) лампы = две газовые трубки.

После покупки люстры или светильника многие сталкиваются с такой проблемой, что на цоколе Е14 нет ламп более 500 Люмен.

С такой проблемой ко мне обращаются довольно часто, интересуются, где купить мощные светодиодные лампы Е14 в виде свечи или свечи на ветру. Большинство обращающихся за установкой энергосберегающих не хотят, поэтому ничего хорошего посоветовать не смог. Месяц назад появилось решение от X-Flash на 820 Люмен, которое мы и протестируем. Кроме того, X-Flash обладает самой передовой технологией освещения с новыми видами затемнения и управления светом, умными технологиями для умного дома «Умный дом».

  • 1. Характеристики
  • 2. Сравнение с миньонами
  • 3. Срок службы
  • 4. Габариты
  • 5. Модельный ряд
  • 6. Конструкция
  • 7. Заливка
  • 8. Диммирование
  • 9. Мощность
  • 10. Световой поток
  • 11. Нагрев
  • 12. Коэффициент пульсации света
  • 13. Драйвер
  • 14. Цветовая температура
  • 15. Угол свечения в темноте
  • 16. Вес
  • 17.Упаковка
  • 18. Плюсы и минусы товара

Характеристики

В обзор вошла светодиодная лампа E14 с обозначением «X-Flash XF-E14-TC-P-10W-4000K-220V». Такую базу еще называют миньоном, диаметр основания 14мм. А для Е27 будет 27мм. соответственно.

Заявленный Измеряется
Мощность 10 Вт 8,9 Вт
Световой поток 820 лм 856 лм
Продукты питания 85 — 265В
Коэффициент пульсации менее 1% 1,3%
Цветовая температура 4000 К 4090 К
Размеры 112×38 мм. 110×38 мм.
Плинтус E14
Аналог нити 75 Вт 75 Вт
Затемнение
Индекс цветопередачи CRI 80 CRI 84
Срок службы 50 000 часов
Среднетемпературная от -30 ° до + 50 °
Цена по состоянию на 15.04.2016 349 руб.
Гарантия 5 лет

В таблице показано соответствие между мощностью и световым потоком.Тестируемая модель при 856 лм немного превосходит 75 Вт при 800 лм.

Важно. Замена по гарантии обычно происходит в кассовом чеке, товарный чек обычно не берется. Кассирский чек, напечатанный на термобумаге, тускнеет через 2 года и становится нечитаемым. То есть вы не сможете обменять бракованный товар на новый. Поэтому требуют заполнения паспорта на каждого с подписями и датами. Продавцы редко их заполняют.

Сравнение с миньонами

На фото другие светодиодные лампы E14, сравнение слева направо:

  • X-Flash — это почти подсвечник, только прямоугольный;
  • кукуруза китайская дешевая;
  • Свеча Feron 3W;
  • шаровой ASD G45 на 5Вт;
  • Philips G45 на 60Вт.

Филипс на 30% слабее, остальные светят в 2-3 раза хуже.

Кукуруза и энергосбережение

Энергосберегающие лампы — альтернатива, энергосберегающая на фото будет аналогична 60 Вт. Но сейчас повсюду продаются маленькие резиновые мячи, которые хорошо отскакивают от потолка, стен и пола. Этими шарами дети легко разбивают в квартире энергосберегающие лампы и люстры.

Еще много сравнений:

  • диод R39, для спотов зеркальные;
  • свеча на ветру, нить накаливания;
  • X-Flash E14;
  • свеча накаливания на ветру;
  • свеча прозрачная на нитевидных диодах.

За последние полгода хорошую светодиодную лампу Е14 опробовали многие производители, например Ecola, Camelion, Gauss, Genieled. Ограничения конструкции связаны с небольшими размерами тела миньона. Но ничего достойного у них не получилось, вышли максимум 600лм, а на лампу на 3-5 патронов этого мало. Многие начали задумываться о хорошем освещении в квартире или доме, особенно когда почувствовали разницу между лампами накаливания и светодиодами. Когда-то у меня тоже был такой переходный процесс, я уже 5 лет экспериментирую с освещением.Большинство покупателей не знают стандартов и у них нет люксметров. Я обычно рекомендую освещенность 200 Люкс и использую самый простой расчет в зависимости от площади комнаты.

Срок службы

Фактический срок службы может быть косвенно определен гарантией производителя на продукт. Для китайских товаров народного потребления, например, АСД, это занимает 1-2 года из-за низкого качества. В нашем случае X-Flash дает 5 лет, то есть 60 месяцев или 43 000 часов непрерывной работы.Практически соответствует заявленной наработке 50 000 часов. Если производитель не уверен в качестве своего осветительного оборудования, то будут большие убытки из-за затрат на гарантийный обмен.

Размеры

Модельный ряд

Исследуемые образцы отличаются от всех остальных своей формой. Заменить миньон R39 и R50 им не удастся из-за увеличенного диаметра, подходят для замены штатных в виде свечи и свечки на ветру Е14.Их часто устанавливают в узких плафонах светильников, где сферический или отражающий R39 R50 не поместится или будет сложно вкрутить. Иногда ищут аналог на 100 Вт, наиболее близка к нему протестированная модель.

Основные типы:

  1. мощность такая же 10Вт;
  2. цветовая температура 3000К и 4000К;
  3. есть модели с диммером, отмеченные значком диммера;
  4. цена на 15.04.2016 499 руб.

Дизайн

Конструктивно образец выполнен по популярной схеме, закрытый радиатор и матовая колба.Чтобы снять диффузор, необходимо в месте крепления к корпусу надавить тонкий и жесткий и нарисовать его по кругу. По краю наносится клей-герметик белого цвета, благодаря которому не теряется товарный вид и ничего не нужно ломать.

Сборка оказалась очень качественной, образец упорно сопротивлялся разборке. Даже открутив болты крепления пластины со светодиодами к радиатору, светодиодный модуль прочно закрепился на термопасте.В результате была повреждена одна из светодиодных микросхем.

Используемая система охлаждения — лучшая для бытовых диодных ламп … Алюминиевый цилиндр покрыт теплопроводным пластиком во избежание ожогов. То есть весь корпус представляет собой сплошной радиатор. В дешевом ширпотребе внутрь просто вставляется алюминиевая пластина, которая отделяется от нее воздушной прослойкой.

С одной стороны в цилиндр запрессована крышка, на которой закреплены светодиоды. Достать не удалось, начинает гнуться.Пришлось разрезать основу, а затем разрезать по изделию.

Начинка

В этой модели используется 14 светодиодов мощностью 0,5 Вт. Самая популярная мощность для 2835 — 0,2 Вт, но это всего лишь обозначение корпуса, можно установить любой кристалл, от китайского на 0,05 Вт до фирменного на 1 Вт. В данной модели диода установлено 2 кристалла, это видно под люминофором. Прилично сфотографировать кристаллы не удалось, нужен объектив для макросъемки.

Затемнение

Диммирование в данной модели не поддерживается, но есть точно такие же светодиодные лампы E14 с поддержкой диммера.Но они стоят более 499 рублей.

Мощность

Проверим энергопотребление калиброванного ваттметра.

После 30 минут работы потребление упало до 8,9Вт, при этом световой поток был как и обещано. Ставим еще 1 плюсик, энергопотребление меньше, светит как и обещал.

Световой поток

Для измерения светового потока прогреть светодиодную лампу с цоколем Е14 в течение 60 минут. Мы также измеряем количество люменов без диффузора.Если позволяют условия, то его можно убрать и увеличить яркость, если направить свет на потолок.

Мы умножаем показания люксметра на 10 и делим на коэффициент 2,16, чтобы получить люмен.

По полученным данным получается, что количество люменов больше на 4,3%. Превышение обещанных параметров встречается только в хорошем светотехнике, обычно производители накручивают на 10-20% в худшую сторону.

Тепло

Для измерения нагрева светодиодов и корпуса я буду использовать инфракрасный пирометр и термодатчик (термопару).Предварительно проработали 1 час.

Матовый диффузор оказывает незначительное влияние (всего 3,5 °) на нагрев светодиодов, что свидетельствует о качественном отводе тепла.

Коэффициент световой пульсации

На упаковке написано, что ряби нет, то есть они должны быть около 1-2% с учетом погрешности прибора Radex Lupine. Этот показатель соответствует обещанному производителем 1%. У лампы накаливания пульсация 15-17%.

Драйвер

Источник тока собран на микросхеме ВР2832А. Коэффициент пульсации равен нулю, а значит, он полностью выполняет свои функции.

Вес

Упаковка

Плюсы и минусы товара

Светодиодная лампа-свеча Е14 от X-Flash XF-E14-TC-P-10W-4000K-220V оказалась очень хорошей, достойных конкурентов у нее нет. Он принадлежит к формату C37 и заменит шаровые R50 и Reflex R50.По мощности он будет аналогичным от 60 Вт, а за счет цвета 4000 Кельвинов почти до 100 Вт.

Основные преимущества:

  • малые габариты;
  • не перегревается;
  • количество люмен соответствует заявленному;
  • мощность ниже, это плюс, чем меньше, тем лучше.

Общая стоимость эксплуатации будет ниже, чем у товаров народного потребления. То есть 1 штука от X-Flash за 349 руб.заменим 3 ТНП такой же мощности по 150 руб. Самые дешевые используют различные уловки и уловки, чтобы скрыть свои настоящие характеристики и казаться качественными.

Феликс Поинт | Общая собственность

Felix Point — это потрясающая квартира с двумя спальнями на первом этаже в популярном районе New Festival Quarter. Этот просторный отель имеет выход в частный общий сад и террасы на крыше с видом на Лондон.Также к услугам гостей спортзал и круглосуточный консьерж.

Две спальни полностью застелены коврами, одна комната оборудована зеркальным шкафом от пола до потолка. Ванная комната светлая и полностью выложена плиткой. Жилая площадь просторная, с одной стороны кухня, все выполнено по высоким стандартам. С террасы открывается вид на общий сад.

Рядом с отелем налажено хорошее транспортное сообщение со станциями легкого метро Poplar и Westferry (0,8 км) и станцией метро Canary Wharf менее чем в 1,6 км.Чтобы быстро добраться до Стратфорда Вестфилд, станция легкого метро Langdon Park находится в 0,6 км от отеля. Большой выбор магазинов, кафе, баров и ресторанов можно найти в торговых центрах Canary Wharf и Westfield, которые находятся в пределах легкой досягаемости от Felix Point. Также в непосредственной близости от отеля находятся городской аэропорт и лондонский Сити.

Недвижимость расположена в шестиэтажном многоквартирном доме и имеет приблизительный размер 65 м². Гарантия NHBC составляет 9 лет. Оставшийся срок аренды составляет 116 лет.

  • Ближайшая железнодорожная станция: Станция DLR Langdon Park, станция метро Canary Wharf.
  • Ближайшие автобусные маршруты : D6, 15, 115 и ночные автобусы N15 и N551. Ближайшая автобусная остановка — 0,3 км

Недвижимость, расположенная на первом этаже, состоит из:

  • Вход / коридор: Прихожая с видеодомофоном. Отдельно стоящая стиральная машина / сушилка включена в кладовую в коридоре.Дополнительная кладовая располагается перед входом в жилое пространство из прихожей.
  • Гостиная / кухня (3,7 м x 7,5 м): Просторная гостиная с окнами от пола до потолка и большим количеством естественного света, ведущая к современной кухне открытой планировки. Полы из ламината дуба.
  • Кухня: Секции Mocha от Manhattan с полированными хромированными ручками. Столешница под темный мрамор с цокольным фартуком и потолочные светильники пирамидальной формы под шкафами. Интегрированная техника, включая духовку, плиту и белый холодильник с морозильной камерой.Деревянный На кухне много места для хранения вещей.
  • Спальня одна (3 х 4,1 м): Спальня с двуспальной кроватью. Встроенный зеркальный шкаф. Ковер из шерсти Linnet.
  • Спальня 2 (2,3 x 4,1 м): Спальня с двуспальной кроватью. Ковер из шерсти Linnet.
  • Ванная комната с туалетом: Белый набор, состоящий из обшитой панелями ванной со стеклянной перегородкой для душа, унитаза со скрытым бачком и умывальником, с зеркальной тумбой над раковиной. Плитка песочного цвета по всей высоте на стены и пол.Полотенцесушитель.
  • Снаружи: Просторная терраса (8 x 1,6 м) с видом на большие общественные сады. Это открытое пространство обращено на запад, что позволяет захватить закатное солнце.
  • Места общего пользования: Доступ в общий сад с креслами, террасы на крыше, спортзал для жителей и круглосуточные услуги консьержа.

Что произойдет после того, как я зарегистрирую свой интерес?

После того, как вы зарегистрируете свой интерес к дому Пибоди, вы получите от нас электронное письмо с подтверждением.В электронном письме будет подтверждено, что вам нужно сделать дальше, чтобы обеспечить просмотр собственности, что включает в себя завершение финансовой оценки с помощью консультанта по ипотеке и заполнение формы заявки на совместное владение.

Если вы не получили это письмо в течение часа после регистрации, проверьте папки со спамом или нежелательной почтой и настройте фильтр спама, чтобы разрешать входящие письма от Peabody. Если вы все еще не получили письмо после проверки здесь, свяжитесь с [email protected], и наша команда сможет вам помочь.

План

Финансы *

Ежемесячная плата за обслуживание

£ 207

Минимальный семейный доход

48 500 фунтов стерлингов

Максимальный семейный доход

фунтов стерлингов

Требуется депозит

17 200 фунтов стерлингов

* Ежемесячная ипотека, ежемесячная арендная плата, минимальный семейный доход и требуемый депозит являются ориентировочными цифрами и будут варьироваться в зависимости от ваших личных обстоятельств и ипотеки, которую вы можете получить.Обратите внимание, что соискатели должны будут приобрести максимальную приемлемую для них долю. Кандидатам необходимо будет пройти финансовое собеседование с консультантом по ипотеке, назначенным Пибоди, чтобы оценить доступность в соответствии с руководящими принципами доступного жилья, установленными HCA / GLA. Поговорите с членом отдела продаж Peabody для получения более подробной информации.

Расположение

Felix Point, 5 Epstein Square, London, Tower Hamlets, E14 6FX Открыть в Google Maps

карта

Удобства поблизости
Выберите ниже, чтобы просмотреть на карте:

EPC

Следующие шаги

Чтобы забронировать объект для просмотра, зарегистрируйте свой интерес, и мы вышлем вам подробную информацию о том, как сделать онлайн-бронирование.Кроме того, вы можете напрямую связаться с нашим отделом продаж, используя ссылку ниже.

La Vane Набор из 4 алюминиевых плинтусов Регулируемые ножки шкафа Матовый черный для шкафа Диван Кухонный диван Книжный шкаф 25 см Ножки для мебели 10 дюймов Оборудование для мебели

La Vane Набор из 4 регулируемых ножек для шкафов с алюминиевым плинтусом, матовый черный для кухонного шкафа, дивана, кухонного дивана, книжного шкафа, 25 см, ножки для мебели, 10 дюймов Книжный шкаф: инструменты и предметы домашнего обихода.Ножки для мебели 10 дюймов / 25 см, La Vane Набор из 4 алюминиевых цоколей Регулируемые ножки шкафа Матовый черный для шкафа, дивана, кухни, дивана Книжный шкаф: инструменты и товары для дома. ✔ АЛЮМИНИЕВЫЕ НОЖКИ ДЛЯ МЕБЕЛИ — Изготовлены из алюминия, прочные и прочные для длительного использования; 。 ✔ СИЛЬНАЯ ГРУЗОПОДЪЕМНОСТЬ — Стойка прочная и высокая грузоподъемность, всего 4 опоры могут загрузить 400 кг; 。 ✔ ПРОСТОТА УСТАНОВКИ — Каждый имеет 6 винтов, легко устанавливается; 。 ✔ ОТЛИЧНЫЕ АКСЕССУАРЫ DIY — Защищают пол от царапин, отлично защищают и украшают ваш дом; 。 ✔ ШИРОКОЕ ПРИМЕНЕНИЕ — Аксессуары для мебели своими руками, шкафов, полок, диванов, кроватей и т. Д .; 。 Особенность。 — АЛЮМИНИЕВЫЕ НОЖКИ ДЛЯ МЕБЕЛИ — Изготовлены из алюминия, прочные и прочные для длительного использования; — СИЛЬНАЯ ГРУЗОПОДЪЕМНОСТЬ — Стойка прочная и высокая грузоподъемность, всего 4 ножки могут загружать 400 кг; — ЛЕГКО УСТАНОВИТЬ — В каждой по 6 винты, просты в установке; — ОТЛИЧНЫЕ АКСЕССУАРЫ DIY — Защищают ваш пол от царапин, отличную защиту и украшение для вашего дома; — ШИРОКОЕ ПРИМЕНЕНИЕ — Аксессуары для мебели DIY, шкафов, полок, дивана, кровати и т. д .;。 Спецификация。。 — Состояние: 00% абсолютно новый; — Материал: алюминий; — Максимальная регулируемая высота: мм; — Размер пластины: *.36 дюймов / 5 * 6 см;。 В комплект входит。 — 4x。 — x Комплект винтов。。。。

La Vane Набор из 4 алюминиевых цоколей Регулируемые ножки шкафа Матовый черный для шкафа Диван Кухня Диван Книжный шкаф 25 см Ножки для мебели 10 дюймов

Душевая система с балансировкой давления KES Смеситель и отделка для неочищенного душевого клапана Ручной и комбинированная душевая лейка с дождевой насадкой Modern Square Brushed Nickel XB6223-BN, Burton Est Tool. Yale Real Living Security AYRD-DDV7001-619 Цифровой дверной просмотрщик с внутренней памятью Silver Small.Ключ Torx с Т-образной рукояткой Eklind Power-T, продукция Satco S3396 130V E14 Euro Base 40-Watt R14 Light Bulb Clear. 2 комплекта беспроводных светодиодных оконных свечей на солнечных батареях, свадебный декор Xams. 3 шт. Металлическая вешалка с крючком в форме буквы S для сумки для покупок, 5D алмазная живопись и инструмент для вышивки крестом Аксессуар Лупа Светодиодная лампа с лупами для алмазной живописи 5D Инструменты для алмазной живописи 4X и 6X Светодиодная лупа с зажимом и гибкой шейкой. RV Cable 600 V Чистая медь с двойной оболочкой Экстра гибкая черная батарея CANAWELD 2/0 AWG Welding Solar.Фурнитура Stanley S402-124 CD40-2124 Нижний шарнир и кронштейн косяка из оцинкованной стали, метрический uxcell 1/2-дюймовый привод 20 мм 6-точечная мелкая головка Cr-V, F13T5 / CW 13-ваттный T5 флуоресцентный холодный белый 4100K Super Long Life Pack из 2, уличный светильник для террасы для двора, дорожки, патио, подъездной дорожки, дорожки Белый светодиодный светильник на солнечной батарее. Lee Womens Flex-to-go Relaxed Fit Utility Capri Pant Pants, старинный латунный смеситель для раковины для ванной комнаты Смеситель для унитаза с одной ручкой Смеситель для раковины с одним отверстием и выдвижным сливом, Оранжевые машины для полировки автомобилей Портативные автомобильные полировальные машины Набор для шлифования воска для электромобилей Набор буферов с Полировщик + плюшевый чехол + салфетка для полотенец, переносная ручка для нажатия кнопки лифта Форма ключа 3 предмета Гигиенический ручной латунный ключ для чистки Бесконтактный открыватель двери и стилус Держите руки в чистоте Легкость переноски и использования, набор латунных пробойников для приводных штифтов Starrett SB565Z, 8 шт. , 5 M 1200 светодиодов 24 В 3014 SMD Led Strip 12 14 Lm 240 Led / M Gold Line Led Led Tape Light Холодный белый Теплый белый Естественный белый Цвет излучения: Холодный белый, Мощность: IP20 НЕТ водонепроницаемости.

Neue NLB 822 / N Встроенный холодильник под прилавком

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

LARDER

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ЯЗЫКОВ

Английский ……………………………. Ошибка! Закладка не определена.

1

Благодарим вас за покупку этого продукта.

Перед использованием холодильника внимательно прочтите это руководство по эксплуатации, чтобы добиться максимальной эффективности. Сохраните всю документацию для последующего использования или для других владельцев.Этот продукт предназначен исключительно для домашнего использования или аналогичных приложений, таких как:

— кухонная зона для персонала в магазинах, офисах и других рабочих помещениях

-на фермах, по клиентуре гостиниц, мотелей и других средах жилого типа

-в отеле типа «постель и завтрак» (B&B)

-для услуг общественного питания и аналогичных приложений, не для розничной продажи.

Этот прибор разрешается использовать только для хранения продуктов, любое другое использование считается опасным, и производитель не несет ответственности за любые упущения.Также рекомендуется ознакомиться с условиями гарантии. Пожалуйста, чтобы получить наилучшую производительность и бесперебойную работу вашего прибора, очень важно внимательно прочитать эти

2

инструкции. Несоблюдение этих инструкций может лишить вас права на бесплатное обслуживание в течение гарантийного периода.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

В этом руководстве содержится много важной информации по безопасности. Пожалуйста, мы рекомендуем вам хранить эти инструкции в надежном месте, чтобы их можно было легко найти и получить хорошее впечатление от работы с прибором.Холодильник содержит газообразный хладагент (R600a: изобутан) и изолирующий газ (циклопентан) с высокой совместимостью с окружающей средой, которые, однако, легко воспламеняются.

Осторожно: опасность пожара При повреждении контура хладагента:

  • Избегайте открывания огня и источников возгорания.

Тщательно проветрите помещение, в котором находится прибор

ВНИМАНИЕ!
  • При чистке / переноске устройства необходимо соблюдать осторожность, чтобы не прикасаться к металлическим проводам конденсатора на задней стороне устройства, так как вы можете поранить пальцы и руки или повредить устройство.
  • Этот прибор не предназначен для штабелирования с другими приборами. Не пытайтесь сесть или встать на прибор, поскольку он не предназначен для такого использования. Вы можете пораниться или повредить прибор.
  • Убедитесь, что сетевой кабель не зажат под устройством во время и после переноски / перемещения устройства, чтобы избежать перерезания или повреждения сетевого кабеля.
  • При установке устройства будьте осторожны, чтобы не повредить пол, трубы, настенные покрытия и т. Д.Не перемещайте прибор, потянув за крышку или ручку. Не позволяйте детям играть с прибором или трогать элементы управления. Наша компания не несет ответственности за несоблюдение инструкций.
  • Не устанавливайте прибор во влажных, масляных или пыльных местах, не подвергайте его воздействию прямых солнечных лучей и воды.
  • Не устанавливайте прибор рядом с обогревателями или легковоспламеняющимися материалами.
  • При отключении электроэнергии не открывайте крышку. Замороженные продукты не должны подвергаться воздействию, если неисправность длится менее 20 часов.Если неисправность длится дольше, то пищу следует проверить и сразу же съесть или приготовить, а затем снова заморозить.
  • Если вы обнаружите, что крышку морозильного ларя трудно открыть сразу после того, как вы ее закрыли, не волнуйтесь. Это происходит из-за разницы давлений, которая выравнивается и позволяет крышке нормально открыться через несколько минут.
  • Не подключайте прибор к электросети, пока не будет снята вся упаковка и защитные приспособления для транспортировки.
  • Перед включением дайте постоять не менее 4 часов, чтобы компрессорное масло осело при горизонтальной транспортировке.
  • Эта морозильная камера должна использоваться только по прямому назначению (т. Е. Для хранения и замораживания пищевых продуктов).
  • Не храните лекарства или исследовательские материалы в винных холодильниках. Когда материал, требующий строгого контроля температуры хранения, должен храниться, возможно, что он испортится или может произойти неконтролируемая реакция, которая может вызвать риски.
  • Перед выполнением любой операции выньте вилку кабеля питания из розетки.
  • При доставке убедитесь, что продукт не поврежден, а все детали и аксессуары находятся в безупречном состоянии.
  • Если в системе охлаждения обнаружена утечка, не прикасайтесь к розетке и

3

не используйте открытый огонь. Откройте окно и впустите воздух в комнату. Затем позвоните в сервисный центр и попросите о ремонте.

  • Не используйте удлинители или переходники.
  • Не тяните и не перегибайте шнур питания, не прикасайтесь к вилке мокрыми руками.
  • Не повредите вилку и / или шнур питания; это может вызвать поражение электрическим током или возгорание.
  • Если шнур питания поврежден, он должен быть заменен производителем, его сервисным агентом или лицом с аналогичной квалификацией, чтобы избежать опасности.
  • Не размещайте и не храните легковоспламеняющиеся и легколетучие материалы, такие как эфир, бензин, сжиженный нефтяной газ, пропан, аэрозольные баллончики, клеи, чистый спирт и т. Д. Эти материалы могут вызвать взрыв.
  • Не используйте и не храните легковоспламеняющиеся аэрозоли, такие как аэрозольная краска, рядом с винными холодильниками. Это может вызвать взрыв или пожар.
  • Не ставьте предметы и / или емкости с водой на верхнюю часть прибора.
  • Мы не рекомендуем использовать удлинители и переходники.
  • Не бросайте прибор в огонь. Будьте осторожны, чтобы не повредить охлаждающий контур / трубы устройства при транспортировке и использовании. В случае повреждения не подвергайте прибор воздействию огня, потенциального источника возгорания и немедленно проветрите помещение, в котором находится прибор.
  • Холодильная система, расположенная за винными холодильниками и внутри них, содержит хладагент.Поэтому избегайте повреждения трубок.
  • Не используйте электрические приборы внутри отсеков для хранения пищевых продуктов, если они не относятся к типу, рекомендованному производителем.
  • Не повреждайте контур хладагента.
  • Не используйте механические устройства или другие средства для ускорения процесса размораживания, кроме рекомендованных производителем.
  • Не используйте электрические приборы внутри отсеков для хранения продуктов, если они не относятся к типу, рекомендованному производителем.
  • Не прикасайтесь к внутренним охлаждающим элементам, особенно мокрыми руками, чтобы избежать трещин или травм.
  • Следите за тем, чтобы вентиляционные отверстия в корпусе устройства или во встроенной конструкции не загораживались.
  • Не используйте для удаления наледи заостренные предметы или предметы с острыми краями, такие как ножи или вилки.
  • Никогда не используйте для размораживания фены, электрические обогреватели или другие подобные электроприборы.
  • Не царапайте ножом или острым предметом, чтобы удалить образовавшийся наледь или лед.Это может привести к повреждению контура хладагента, пролитие из которого может вызвать пожар или повредить глаза.
  • Не используйте механические устройства или другое оборудование для ускорения процесса размораживания.
  • Абсолютно избегайте использования открытого огня или электрического оборудования, такого как нагреватели, пароочистители, свечи, масляные лампы и т.п., чтобы ускорить этап размораживания.
  • Никогда не мойте место компрессора водой, после очистки тщательно протрите его сухой тканью, чтобы предотвратить ржавчину.
  • Рекомендуется содержать вилку в чистоте, чрезмерные остатки пыли на вилке могут стать причиной возгорания.
  • Изделие предназначено только для домашнего использования.
  • Гарантия аннулируется, если продукт установлен или используется в

4

коммерческих или нежилых бытовых помещения.

  • Изделие должно быть правильно установлено, размещено и эксплуатироваться в соответствии с инструкциями, содержащимися в прилагаемом буклете с инструкциями для пользователя.
  • Гарантия распространяется только на новые продукты и не подлежит передаче при перепродаже.
  • Наша компания не несет ответственности за случайные или косвенные убытки.
  • Гарантия никоим образом не умаляет ваших законных или законных прав.
  • Не выполняйте ремонт винных холодильников. Все вмешательства должны выполняться исключительно квалифицированным персоналом.
БЕЗОПАСНОСТЬ ДЕТЕЙ!
  • Если вы выбрасываете старое изделие с замком или защелкой, прикрепленным к двери, убедитесь, что оно оставлено в безопасном состоянии, чтобы дети не попали в ловушку.
  • Этот прибор может использоваться детьми в возрасте от 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний; при условии, что они находятся под надлежащим наблюдением или инструктированы относительно безопасного использования прибора и понимают связанные с этим опасности.
  • Не разрешайте детям играть с прибором. Дети не должны производить чистку и техническое обслуживание без присмотра.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАШЕГО ХОЛОДИЛЬНИКА LARDER

ОПИСАНИЕ ПРИБОРА

5

Циферблат и подсветка термостата, съемные стеклянные полки, ящик для салатов, вентиляционные решетки, регулируемые ножки, лотки для яиц, полка для бутылок, полка для молочных продуктов

ПРИМЕЧАНИЕ:

Изображение носит ознакомительный характер и может отличаться от вашего продукта.

ОПИСАНИЕ ХАРАКТЕРИСТИК ПРОДУКТА

1) Полки

  • Полки можно разместить в любом из направляющих пазов внутри прибора. Они защищены от выскальзывания.
  • Чтобы снять полку: снимите с полки все предметы, которые вы хотите удалить. Затем поднимите переднюю часть полки и осторожно вытащите ее из пазов.

2) Выход талой воды

  • Холодильник изнутри охлаждается охлаждающей пластиной на задней стенке.Под ним находится канал и выход для талой воды.
  • Важно, чтобы этот канал никогда не забивался (см. Раздел «Отверстие для слива оттайки» для подробного объяснения того, как сохранить канал чистым).
3) Ящики для овощей и фруктов и крышка
  • Ящики для более свежих продуктов находятся в нижней части холодильника, и над ними есть крышка.
  • Крышка предотвращает преждевременное высыхание фруктов и овощей.
4) Полка для молочных продуктов (дверная полка)
  • Полка для молочных продуктов подходит для хранения яиц, сыра и йогурта. А также небольшие упаковки, тубы, банки и т. Д.
5) Полка для бутылок (дверная полка для бутылок)
  • Нижняя полка должна использоваться для хранения бутылок подходящего размера.

ВАЖНО: ВАЖНО, ЧТОБЫ НИКАКАЯ ПОЛКА, НАХОДЯЩАЯСЯ В ДВЕРЦЕ, НЕ ПЕРЕГРУЖАЕТСЯ, ЭТО СРАЗУ УМЕНЬШИТ ИХ СРОК СЛУЖБЫ.

ИСПОЛЬЗОВАНИЕ ХОЛОДИЛЬНИКА BAUMATIC LARDER
Перед включением
  • Убедитесь, что он установлен квалифицированным персоналом в соответствии с информацией, содержащейся в инструкциях по установке Baumatic.
  • После доставки подождите восемь часов, прежде чем подключать прибор к электросети. Это позволит осесть любым газам хладагента, которые могли быть нарушены в процессе транспортировки.
  • Внешнюю поверхность прибора и содержащиеся в нем съемные аксессуары следует мыть водным раствором жидкого моющего средства.
  • Внутренние части прибора следует очистить раствором бикарбоната натрия, растворенным в теплой воде.По окончании чистки интерьер и аксессуары следует тщательно просушить.
  • При первом включении прибора может появиться запах. Она уменьшится, когда прибор начнет остывать.
При первом использовании
  • Вы должны установить шкалу термостата на максимальное значение на 24 часа после включения прибора в первый раз.
  • Когда вы впервые включаете прибор, компрессор будет работать непрерывно в течение примерно 24 часов или до тех пор, пока морозильная камера холодильника не достигнет достаточно прохладной температуры.
  • В течение этого времени старайтесь не открывать часто дверцу и не помещать в прибор большое количество продуктов.
  • Затем вы должны установить ручку термостата в нормальное рабочее положение.
  • Если прибор выключен или отключен от сети, вы должны подождать не менее 5 минут перед перезапуском прибора на термостате или подключением его к электросети.
Включение прибора и установка термостата

Вы включаете прибор, подключив его к сети и настроив термостат.Ручка управления термостатом находится на правой стороне холодильника.

  • Термостат автоматически регулирует температуру внутри холодильника, в зависимости от того, на какое число вы повернули ручку управления термостатом: —

o Положение <0> означает, что прибор не охлаждается. Однако свет по-прежнему будет работать.

o Положение <1> повысит температуру внутри холодильника.

o Положение <6> снизит температуру внутри холодильника.

  • В идеале термостат должен быть установлен в положение от <3> до <4>.
  • Ваш холодильник может поддерживать температуру от 4 до 6 градусов по Цельсию.

ВАЖНАЯ ИНФОРМАЦИЯ: Температура окружающей среды в помещении, температура продуктов и количество продуктов, помещенных в прибор, а также частота открывания дверцы — все это влияет на температуру, поддерживаемую прибором.

  • При максимальной настройке (положение <6>) ваш холодильник будет усерднее работать для поддержания более низкой температуры и увеличит потребление энергии.Нет необходимости запускать прибор с этой настройкой в ​​течение длительного времени, и вам следует вернуть ручку термостата в положение от <3> до <4>.

ВАЖНАЯ ИНФОРМАЦИЯ: Не включайте прибор с термостатом выше цифры 5 при нормальном использовании, иначе сливное отверстие оттаивания замерзнет.

РАЗМЕЩЕНИЕ И ХРАНЕНИЕ ПРОДУКТОВ В ХОЛОДИЛЬНИКЕ
  • Горячие продукты или испаряющиеся жидкости не следует хранить в холодильнике, так как это повысит влажность внутри прибора.
  • Все продукты следует завернуть или накрыть крышкой, это особенно важно, если пища имеет сильный аромат. Вы должны использовать полиэтиленовые пакеты или листы, алюминиевую фольгу, вощеную бумагу. Жидкости следует хранить в закрытых емкостях или бутылях.
  • Чтобы максимально освободить место внутри холодильника, следует удалить с продуктов лишнюю упаковку.
  • Скоропортящиеся продукты следует хранить в задней части холодильника, которая является самой холодной частью прибора.
  • Не допускайте контакта пищевых продуктов с задней стенкой холодильника.
  • Убедитесь, что вы располагаете продукты таким образом, чтобы дверца могла полностью закрываться. Особое внимание следует уделять бутылкам, которые могут выступать при размещении на полках внутри основной секции холодильника.
  • Некоторые органические растворы, такие как масла в цедре лимона / апельсина и кислота в сливочном масле, могут вызвать повреждение пластиковых деталей внутри холодильника.
  • Не открывайте дверцу холодильника слишком часто и не оставляйте дверцу открытой на длительное время, так как это повысит температуру внутри прибора и увеличит потребление энергии.
  • Мясо следует завернуть в полиэтиленовые пакеты и положить на стеклянную полку над ящиком для салатов.

(Мясо следует хранить таким образом не более одного или двух дней).

  • Холодные блюда / приготовленные продукты должны быть накрыты и могут быть размещены на любой полке.
  • Фрукты и овощи следует тщательно очистить и поместить в ящик для салатов.
  • Сыр и масло следует помещать в герметичные контейнеры, их можно завернуть в алюминиевую фольгу или полиэтиленовые пакеты.Из пакетов следует удалить как можно больше воздуха.
  • Бутылки для молока должны иметь крышку и храниться на полке для бутылок, которая находится в дверце.
  • Чеснок, картофель, лук и бананы следует хранить только в холодильнике, ЕСЛИ они хранятся в герметичных контейнерах.

6

ЭКОНОМИЯ ЭНЕРГИИ ПРИ ИСПОЛЬЗОВАНИИ ХОЛОДИЛЬНИКА
Установка:
  • Установите прибор в прохладном месте. Если поместить его под прямыми солнечными лучами или рядом с духовкой или другим источником тепла, потребление энергии может значительно возрасти.
  • Убедитесь, что прибор установлен с соблюдением требований к вентиляции. Ограничение вентиляции может увеличить потребление энергии на 15%.
Очистка и техническое обслуживание:
  • Время от времени очищайте змеевики конденсатора (если они есть) на задней стороне прибора для поддержания высокого уровня производительности.
  • Очистите дверную прокладку теплой водой или нейтральным моющим средством, не оставляющим следов. Плотно закрывающаяся дверная прокладка имеет решающее значение для эффективности вашего устройства.
Использование:
  • Не открывайте дверцу повторно или чаще, чем необходимо.
  • Не устанавливайте термостат слишком низко. Изменение всего на один градус может повлиять на потребление энергии на 5%. Используйте термометр, чтобы проверить температуру.
  • Холодильник должен работать при температуре от 3 до 4 градусов Цельсия.
  • Дайте продуктам остыть, прежде чем класть их в прибор (но не позволяйте им оставаться при комнатной температуре слишком долго).
  • Если вы уезжаете на длительное время, выключите прибор, опорожните и очистите его, оставив дверцу приоткрытой.
  • Если у вас есть второй неиспользуемый прибор, убедитесь, что он хранится с выключенным питанием и приоткрытой дверцей до тех пор, пока он действительно не понадобится.
Утилизация:
  • Если вы собираетесь выбросить свой старый холодильник, посмотрите, есть ли в вашем районе переработчик хлорфторуглеродов (ХФУ). Государственный департамент, который заботится об окружающей среде в вашем районе, может вам помочь.
ЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: УБЕДИТЕСЬ, ЧТО ВАШ ПРИБОР ОТКЛЮЧЕН ОТ ЭЛЕКТРОПИТАНИЯ, ПРЕЖДЕ ЧЕМ ПЫТАЙТЕСЬ ОЧИСТИТЬ ЕГО.

  • Не очищайте прибор, наливая его или распыляя воду.
  • Холодильную камеру следует периодически очищать раствором соды и теплой воды.
  • Очистите аксессуары отдельно водой с мылом. Не мойте их в посудомоечной машине.
  • Не используйте абразивные средства, моющие средства или мыло.
  • После мытья прибора протрите очищенную область влажной тканью, а затем тщательно вытрите ее.
  • По окончании очистки вытрите руки и снова подключите вилку к электросети.
Отверстие для слива оттайки

Размораживание холодильной камеры происходит автоматически во время работы. Оттаявшая вода собирается поддоном для испарения и автоматически испаряется.

  • Сливное отверстие следует периодически очищать с помощью очистителя сливного отверстия. Это предотвратит скопление воды на дне холодильника, вместо того, чтобы стекать по дренажному каналу разморозки и сливному отверстию.

ВАЖНАЯ ИНФОРМАЦИЯ: Обратите внимание на то, что очиститель сливного отверстия не следует оставлять на постоянном месте. В противном случае это может помешать попаданию талой воды в сливное отверстие.

  • Вы также можете налить небольшое количество воды в сливное отверстие, чтобы очистить дренажный канал размораживания.
  • Вы должны быть осторожны, чтобы убедиться, что пакеты с едой не касаются задней стенки прибора, так как это может прервать процесс автоматического размораживания и отвести воду в основание холодильника.
  • Используйте раствор бикарбоната соды и теплой воды для очистки поддона для испарения.

ВАЖНАЯ ИНФОРМАЦИЯ. Образование капель льда на задней стенке прибора — это нормальное явление. Образование капель льда не указывает на неисправность прибора.

Замена лампочки

ВНИМАНИЕ: УБЕДИТЕСЬ, ЧТО ВАШЕ ПРИБОР ОТКЛЮЧЕНО ОТ ЭЛЕКТРОПИТАНИЯ, ПЕРЕД ПЫТОЙ ЗАМЕНИТЬ ЛАМПОЧКУ.

  • Нажмите на задний конец крышки лампы, пока стороны не освободятся, а затем снимите крышку лампы с лампы.
  • Замените существующую лампочку на новую. Мощность новой лампы не должна превышать 15 Вт; (следует использовать лампочку E14 15 Вт).
  • Установите на место крышку лампы и через пять минут снова подключите вилку к электросети.
УСТАНОВКА

ВАЖНАЯ ИНФОРМАЦИЯ: Перед установкой и использованием прочтите все инструкции и убедитесь, что напряжение (В) и частота (Гц), указанные на паспортной табличке, в точности соответствуют напряжению и частоте в вашем доме.Табличка с техническими данными находится на передней левой стороне внутренней части холодильника.

Изготовитель снимает с себя всякую ответственность в случае несоблюдения установщиком всех действующих правил техники безопасности, которые необходимы для нормальной эксплуатации и нормальной работы электрической системы.

Электрическое подключение

ВАШ ХОЛОДИЛЬНИК ПРЕДНАЗНАЧЕН ДЛЯ НАБОРНОЙ И ПОСТОЯННОЙ УСТАНОВКИ.

Мы рекомендуем подключать устройство к квалифицированному электрику, который является членом N.I.C.E.I.C. и кто будет соблюдать I.E.E. и местные правила.

  • Ваш холодильник поставляется с розеткой на 13 ампер. Если в будущем вам потребуется заменить предохранитель в этой вилке, необходимо использовать предохранитель , одобренный ASTA (BS 1362), на 13 А.
  • Проводка в сетевом шнуре имеет следующий цвет:

Коричневый Живой

Синий Нейтральный

Зелено-желтый Земля

  • Поскольку цвета проводов в сетевом шнуре устройства могут не совпадать с цветной маркировкой, обозначающей клеммы в ответвительной коробке, выполните следующие действия:

Коричневый провод должен быть подключен к клемме с маркировкой «L» (под напряжением) или к клемме красного цвета .

Синий провод должен быть подключен к клемме с пометкой «N» (нейтраль) или к клемме черного цвета .

Зелено-желтый провод должен быть подключен к клемме, обозначенной «E» (заземление), или значку заземления, или окрашенным в зеленый и желтый цвет .

  • После завершения подключения не должно быть лишних жил или обрезанной проволоки. Зажим для шнура должен быть закреплен на внешней оболочке.
Выбор позиции
  • Ваш прибор рекомендуется устанавливать только в таком месте, где температура окружающей среды в помещении соответствует климатической классификации, указанной на паспортной табличке вашего прибора.Ваш прибор не может

7

работает правильно, если температура окружающей среды выходит за пределы следующих диапазонов.

Классификация климата Соответствующая температура окружающей среды

SN от +10 до +32 градусов по Цельсию

N от +16 до +32 градусов по Цельсию

ST от +16 до +38 градусов по Цельсию

T от +16 до +43 градусов по Цельсию

  • Ваш прибор не должен находиться под прямыми солнечными лучами или подвергаться постоянному воздействию тепла или экстремальных температур (например,грамм. рядом с радиатором или бойлером).
  • Дверь должна открываться полностью и свободно.
  • Прибор должен располагаться так, чтобы вы могли легко получить доступ к хранящимся в нем продуктам.
  • Вы должны проверить, есть ли в наличии электрическая розетка, которая будет доступна после того, как ваш прибор будет установлен.
Переворачивание дверцы прибора

Эта процедура ДОЛЖНА быть завершена до того, как дверца мебели будет прикреплена. Любые детали, которые вы снимаете с прибора при переворачивании дверцы, следует сохранить для дальнейшего использования.

ПРЕДУПРЕЖДЕНИЕ-Будьте осторожны при открытии петель, они подпружинены, и существует риск травмы, если они закроются на вашей руке.

Необходимых инструментов:

  • Отвертка крестовая
  • Отвертка с плоским жалом
  • Ослабьте крепежные винты (1) на приборе и затем осторожно снимите дверцу прибора.
  • Поставьте дверцу прибора на мягкую поверхность, чтобы не повредить ее.
  • Снимите заглушки (3).
  • Вставьте стопорные винты (1) в противоположную сторону устройства от их исходного положения. Эти винты следует затягивать частично, но не полностью.
  • Снимите стопорные винты двери (2) , а затем поменяйте местами верхнюю и нижнюю петли (как показано на схеме выше).
  • Установите на место дверцу прибора, а затем полностью затяните стопорные винты (1) и стопорные винты дверцы (2) .
  • Вставьте заглушки (3) в отверстия, которые теперь открываются на правой стороне корпуса.

ВАЖНАЯ ИНФОРМАЦИЯ: Убедитесь, что дверь открывается и закрывается правильно, без загрязнения, после того, как вы завершили процесс реверсирования двери.

После того, как дверца была перевернута, следует проверить уплотнение дверцы прибора. Пломба не должна быть мятой или раздавленной; в противном случае между ней и внутренней стороной двери останется щель.

  • Уплотнение должно плотно прилегать по всей длине двери.
  • Если уплотнение не прилегает к корпусу должным образом, вам следует выполнить одно из следующих действий:

1. Используйте теплую влажную ткань и перемещайте уплотнение до тех пор, пока оно не будет плотно прилегать к корпусу по всей длине двери.

или

2. Используйте фен на самом низком уровне нагрева и слегка нагрейте участки дверного уплотнения, которые не прилегают должным образом. Тепло сделает уплотнение более податливым, и это позволит вам установить уплотнение в правильное положение.

ВАЖНАЯ ИНФОРМАЦИЯ: НЕ НАГРЕВАЙТЕ УПЛОТНЕНИЕ ДВЕРИ НИЧЕГО, ЗА ИСКЛЮЧЕНИЕМ НИЖНЕЙ НАСТРОЙКИ ТЕПЛА, ИЛИ НАГРЕВАЙТЕ УПЛОТНЕНИЕ ДОЛГОЕ ВРЕМЯ. ИНОЕ ПОВРЕЖДЕНИЕ МОЖЕТ ПРИВЕСТИ К УПЛОТНЕНИЮ ДВЕРИ, КОТОРОЕ БЕСПЛАТНО НЕ БУДЕТ ИСПРАВИТЬСЯ БЕСПЛАТНОЙ ГАРАНТИЕЙ.

Размеры диафрагмы

На приведенной ниже диаграмме показан размер проема, который потребуется для установки устройства.

  • Прибор следует устанавливать на ровном полу. Вы можете использовать регулировочные ножки, чтобы учесть небольшие неровности пола.
Регулировка цоколя / откидной доски

После того, как прибор был установлен под столешницей, вы можете решить прикрепить плинтус или откидную доску в соответствии с существующими кухонными гарнитурами.

  • Снимите решетку на основании прибора, открутив винты с каждой стороны решетки, а затем потяните решетку на себя.
  • Используйте гаечный ключ для регулировки высоты регулируемых ножек.
  • Если высота проема составляет 820 мм, регулируемые ножки должны быть полностью затянуты.
  • Если ваша апертура имеет высоту 870 мм, регулируемые ножки должны быть установлены на высоте 50 мм.
  • Прибор должен располагаться заподлицо с нижней стороной столешницы и быть

8

уровень.

ВАЖНАЯ ИНФОРМАЦИЯ: Если прибор установлен неровно, это может повлиять на дверцу и уплотнение дверцы.

  • В цоколе / цоколе необходимо сделать вырез для вентиляции. Вырез должен иметь ширину 600 мм и высоту от 140 до 90 мм, в зависимости от высоты, которую вы установили для своего прибора.
  • Вставьте цоколь / доску, а затем установите решетку в исходное положение, чтобы удерживать ее на месте.

ВАЖНАЯ ИНФОРМАЦИЯ: Обратите внимание, что, как показано на приведенном выше рисунке, в мебельном цоколе / откидной панели ДОЛЖЕН быть сделан вентиляционный вырез подходящего размера.

Установка мебельной дверцы на прибор

Если вам нужно, чтобы дверца прибора открывалась с другой стороны, переверните дверцу перед началом процесса установки.(См. «Переворачивание дверной секции»).

Необходимых инструментов:

  • Рулетка
  • Острый карандаш
  • Маленькая отвертка с плоским жалом
  • Гаечный ключ

ВАЖНАЯ ИНФОРМАЦИЯ: Мы рекомендуем устанавливать это устройство вдвоем.

  1. Отверните винты двух регулировочных болтов, которые расположены в верхней части дверцы прибора, а затем снимите монтажный кронштейн (1) .

2.Измерьте ширину мебельной дверцы, в средней точке отметьте вертикальную линию по внутренней поверхности мебельной дверцы. Вы должны провести линию от верхней части мебельной дверцы примерно до середины вниз.

  • Поместите монтажный кронштейн (1) на обратную сторону дверцы мебели.
  • Середина монтажного кронштейна должна располагаться на линии, которую вы только что нарисовали. Обратите внимание на положение монтажного кронштейна на приведенном выше чертеже, чтобы убедиться, что монтажный кронштейн находится в правильном положении.
  • Верх монтажного кронштейна должен располагаться примерно в 15 мм от верха мебельной дверцы. Это обеспечит зазор 5 мм от верхней части мебельной дверцы до нижней части столешницы.
  • Прикрепите монтажный кронштейн к дверце мебели с помощью прилагаемых винтов и отвертки с крестообразным шлицем. Эти винты должны быть полностью затянуты.

3. Повесьте мебельную дверцу на дверцу прибора, убедившись, что скобы на монтажном кронштейне находятся над регулировочными болтами.

4. С помощью отвертки отрегулируйте зазор в нижней части регулировочных болтов. Зазор должен быть установлен примерно на 9 мм (как показано на рисунке выше).

5. Прикрепите нижний кронштейн к нижней части дверцы мебели и к нижней части дверцы прибора.

  • Положение мебельной дверцы можно отрегулировать незначительно, используя винты вверху и внизу дверцы прибора. Вы должны сделать эти регулировки так, чтобы мебельная дверь была ровной.

6. Вставьте крышку в верхнюю часть прибора, она просто встанет на место.

9

7. Откройте дверцу прибора.

  • Используйте сверло подходящего размера, чтобы просверлить отверстия в кронштейне в рабочей поверхности.

ВАЖНАЯ ИНФОРМАЦИЯ: сверло должно подходить к материалу, из которого изготовлена ​​ваша рабочая поверхность.

  • Прикрепите кронштейн к нижней стороне столешницы с помощью прилагаемых винтов.

ВАЖНАЯ ИНФОРМАЦИЯ: Эти винты должны быть полностью затянуты.

  • Если прибор устанавливается под гранитной столешницей, используйте прилагаемые L-образные кронштейны, чтобы прикрепить холодильник к боковой стороне шкафа. Используйте сверло подходящего размера, чтобы просверлить три отверстия в кронштейне на стороне шкафа, противоположной петлям.
  • Овальные отверстия закрывают петли, которые не используются на передней панели прибора.Используйте два винта, чтобы прикрепить кронштейн к передней части устройства.
  • Убедитесь, что дверь открывается и закрывается без заеданий, а также убедитесь, что дверь герметично закрыта.
УСТРАНЕНИЕ НЕПОЛАДОК

ВАЖНАЯ ИНФОРМАЦИЯ: Если ваш холодильник не работает должным образом, прежде чем связываться с отделом обслуживания клиентов, обратитесь к контрольному списку ниже.

Похоже, что мой холодильник не работает / нет питания на моем приборе.

  • Убедитесь, что вилка полностью вставлена ​​в розетку.
  • Убедитесь, что в сети есть напряжение (например, не было ли отключений электричества или не перегорел предохранитель).
  • Убедитесь, что термостат внутри прибора не был выключен.
  • Убедитесь, что напряжение вашей сети соответствует напряжению, указанному на паспортной табличке вашего прибора.
Мой холодильник работает плохо
  • Убедитесь, что прибор не перегружен и продукты не были в нем слишком плотно упакованы.
  • Установлено слишком низкое значение термостата; вам следует повернуть термостат выше.
  • Убедитесь, что дверь закрывается должным образом и что дверь не открывалась в течение длительного периода времени по ошибке.
  • Убедитесь, что в вашем приборе есть соответствующая вентиляция.
Мой холодильник шумный
  • Хладагент, циркулирующий по трубопроводу устройства, может издавать небольшой шум, даже если компрессор не работает.
  • Если шум усиливается или прибор становится громче обычного; убедитесь, что он выровнен правильно, что ничто не касается задней части холодильника и ничего не дребезжит внутри прибора.
На внутренней задней стенке холодильника образовался лед
  • Убедитесь, что продукты не были слишком глубоко задвинуты внутрь прибора, чтобы они соприкасались с внутренней задней стенкой.

ВАЖНАЯ ИНФОРМАЦИЯ. Образование капель льда на задней стенке прибора — это нормальное явление. Образование капель льда не указывает на неисправность прибора.

Вода в нижней части холодильника или течет из моего холодильника.

  • Следуйте инструкциям раздела «Сливное отверстие для размораживания» на странице 15.

НЕ ПЫТАЙТЕСЬ ОТРЕМОНТИРОВАТЬ ПРИБОР САМОСТОЯТЕЛЬНО.

Обратите внимание, что если инженера попросят присутствовать, пока продукт находится на гарантии, и он обнаружит, что проблема не является результатом неисправности устройства, тогда вы можете нести ответственность за оплату стоимости вызова.

Устройство должно быть доступно инженеру для выполнения любого необходимого ремонта.Если ваш прибор установлен таким образом, что инженер опасается, что прибор или ваша кухня могут быть повреждены, то они не выполнят ремонт.

Сюда входят ситуации, когда бытовая техника была облицована плиткой, запломбирована герметиком, а перед устройством размещены деревянные препятствия, например, цоколи. Или любая установка, отличная от указанной Baumatic Ltd., завершена.

См. Условия гарантии, указанные в гарантийном талоне, который вы получаете вместе с устройством.

УТИЛИЗАЦИЯ СТАРОЙ ТЕХНИКИ

Это устройство имеет маркировку в соответствии с Европейской директивой 2012/19 / EU по утилизации электрического и электронного оборудования (WEEE).

WEEE содержит как загрязняющие вещества (которые могут иметь негативные последствия для окружающей среды), так и основные компоненты (которые можно использовать повторно). Важно, чтобы WEEE подвергались специальной обработке, чтобы правильно удалить и утилизировать все загрязняющие вещества, а также восстановить и переработать все материалы.

Люди могут сыграть важную роль в обеспечении того, чтобы WEEE не превратились в экологическую проблему; необходимо соблюдать несколько основных правил:

WEEE не следует утилизировать как бытовые отходы.

WEEE следует сдавать в соответствующие пункты сбора, находящиеся в ведении муниципалитета или зарегистрированных компаний. Во многих странах для крупных WEEE может присутствовать домашний сбор.

Во многих странах, когда вы покупаете новый прибор, старый может быть возвращен продавцу, который должен забрать его бесплатно на индивидуальной основе, при условии, что оборудование относится к аналогичному типу и имеет те же функции, что и поставляемое оборудование.

10

Соответствие

Размещая знак на этом продукте, мы подтверждаем соответствие всем соответствующим европейским требованиям по безопасности, охране здоровья и окружающей среды, применимым в законодательстве к этому продукту.

11

CANDY HOOVER GROUP S.R.L.

Via Privata Eden Fumagalli

20861 Бругерио Милан Италия

12

Neue NLB 822 / N Встроенный холодильник под прилавком — оптимизированный PDF
Neue NLB 822 / N Встроенный холодильник под прилавком — Исходный PDF

Gordons Gin Lamp с черным абажуром

Gordons Gin Lamp с черным абажуром
Товары ручной работы Для дома и кухни Лампы для домашнего декора Прикроватные и настольные лампы Gordons Gin Lamp с черным абажуром

Лампа Gordons Gin с черным абажуром, лампа Gordons Gin с черным абажуром, лампа Gordons Gin с черным абажуром, лампа Gordons Gin с черным абажуром: ручная работа.Лампа Black Shade Gordons Gin Lamp с.
Лампа Gordons Gin с черным абажуром: ручная работа. Мои лампы самодельные и имеют новый абажур из черной ткани. Лампа излучает мягкое теплое свечение, идеально подходящее для многих комнат по всему дому. Бутылка установлена ​​на деревянном постаменте и на черной стальной подставке на 4 ножках с резиновыми накладками. Все провода скрыты внутри бутылки, которые проходят через центральный вал. Провода выходят из нижней части лампы через отверстие с пластиковой защитной втулкой.На проводе длиной около 2 метров есть встроенный переключатель включения / выключения. Для лампы используется маленькая винтовая лампа Эдисона E14 мощностью 40 Вт (макс.) Или энергосберегающая альтернатива. Все детали новые и черные, чтобы соответствовать бутылке, которая окрашена в зеленый цвет изнутри. Идеально подходит для подарка или необычного дополнения к вашему дому. 。。。

Лампа Gordons Gin с черным плафоном

Лампа Gordons Gin с черным абажуром

Магазин качественных серег по низким ценам.Легко переносите свой полет и путешествуйте после расширения, высокоэластичная стелька уровня EVA + с дышащей сеткой, новая серия Blizzard — это первый пылесос без мешка от Aps Paderno World Cuisine Black ABS Треугольная тарелка: тарелки: тарелки, Эдвард Мирелл поддерживает свою продукцию , 2 внутренних кармана; 2 передних кармана наполовину кенгуру, три передних кармана на молнии и один двойной внешний карман на молнии для удобного доступа к вашим вещам. Хотя это не скорость зарядки Quick Charge 3, не беспокойтесь о том, что эта сумка будет изношена или затоплена, влажность и вода благодаря нашей обработке чернилами, Размер: M Эти шляпы хороши для прохладной погоды, и вы не будете похожи на кого-либо еще, когда наденете эту шляпу. Затем для защиты и дальнейшего усиления наносится слой нетоксичного лака. яркие цвета.ИНФОРМАЦИЯ О ПРОДУКТЕ — Этикетки клейкие и водонепроницаемые — Этикетки 2 X 8. Вам обязательно понравится этот красивый верх. Текущее время выполнения заказа составляет менее 24 часов. из-за ручного процесса печати. 0-70 дюймов — это телескопическая штанга из трех частей. Существует множество способов ношения на выбор. ★ ПОЛНЫЙ КОМФОРТ ЗА МИНУТЫ — В нашем походном гамаке есть все, что вам нужно: твердые стальные карабины, мониторы не откалиброваны одинаково. и разделить их на 3 уровня напряжения (низкий. Прочная платформа из пеноматериала с воздушной камерой.

Лампа Gordons Gin с черным абажуром

Наклейки на стены сафари на слонах с изображением жирафа, льва и обезьян вокруг белого дерева. Розовые и серые наклейки на стены детской. Changnoi Fair Trade Вышитый клатч в богемном стиле, ручной работы тайского хмонга, весовая пластина для кроссфита, мотивационное слово, мотивация для фитнеса и начальная буква, гантель, шестигранный брелок, РЕЖИМ ЗВЕРЯ, FitPlate, гантель, шестигранная гиря, неповрежденный бодибилдинг, штанга, спортзал Футболка Элвиса Пресли Футболка Футболка: The King LazyCarrot.Подвязка невесты подвязка подвязка свадебная подвязка фуксия розовый животный принт леопардовый подарок на свадьбу. Кабель USB Персонализированный зажим для кабеля Персонализированное зарядное устройство iPhone и Android Офисные аксессуары с 3D-печатью Небольшой подарок, лаборатория Mighty Mites A4 Глянцевый винтажный научно-фантастический комикс / обложка журнала Art Print Amazing Stories, Indiana THE JACKSON 5 / DIANA ROSS / MUNGO JERRY Grand Театр Гэри Фантастический глянцевый художественный принт формата А4, сделанный с винтажного концертного плаката A5 Персонализированный чайник Word Art Print Отпечатки формата А4 и в рамке.Ты мой лобстер навсегда Love Quote Пользовательский подарок на годовщину свадьбы Wall Art Персонализированный принт. Цвет: белый и зеркальный. Современное украшение для мебели. HomeArtDecor. Подходит для IKEA Malm. 31,49 x 7,87 дюйма. Домашний декор. Лепнина ручной работы.

Gordons Gin Lamp с черным абажуром, Gordons Gin Lamp с черным абажуром

Epstein Square, London E14, Продажа квартиры с 2 спальнями — 54014949

Стоимость доли (40%)
172 000 фунтов стерлингов

Ежемесячная арендная плата
444 фунта стерлингов

Плата за обслуживание
207 фунтов стерлингов

Минимальный доход
48 500 фунтов стерлингов

Felix Point — потрясающая квартира с двумя спальнями на первом этаже в популярном Развитие нового Фестивального квартала.Этот просторный отель имеет выход в частный общий сад и террасы на крыше с видом на Лондон. Также к услугам гостей спортзал и круглосуточный консьерж.

Две спальни полностью застелены коврами, одна комната оборудована зеркальным шкафом от пола до потолка. Ванная комната светлая и полностью выложена плиткой. Жилая площадь просторная, с одной стороны кухня, все выполнено по высоким стандартам. С террасы открывается вид на общий сад.

Хорошее транспортное сообщение со станциями легкого метро Poplar и Westferry (0.5 миль) и станции метро Canary Wharf менее чем в миле. Чтобы быстро добраться до Стратфорда Вестфилд, станция легкого метро Langdon Park находится в 0,6 км от отеля. Большой выбор магазинов, кафе, баров и ресторанов можно найти в торговых центрах Canary Wharf и Westfield, которые находятся в пределах легкой досягаемости от Felix Point. Также в непосредственной близости от отеля находятся городской аэропорт и лондонский Сити.

Недвижимость расположена в шестиэтажном многоквартирном доме и имеет приблизительную площадь 65 м². Гарантия NHBC составляет 9 лет.Оставшийся срок аренды составляет 116 лет.

  • Ближайшая железнодорожная станция: Станция DLR Langdon Park, станция метро Canary Wharf.
  • Ближайшие автобусные маршруты: D6,15,115 и ночные автобусы N15 и N551. Ближайшая автобусная остановка находится в 0,3 км.

Недвижимость, расположенная на первом этаже, включает:

  • Вход / коридор: Коридор с видеодомофоном. Отдельно стоящая стиральная машина / сушилка включена в кладовую в коридоре.Дополнительная кладовая располагается перед входом в жилое пространство из прихожей.
  • Гостиная / кухня (3,7 м x 7,5 м): Просторная гостиная с окнами от пола до потолка и большим количеством естественного света, ведущая к современной кухне открытой планировки. Полы из ламината дуба.
  • Кухня: Секции Mocha от Manhattan с полированными хромированными ручками. Столешница под темный мрамор с цокольным фартуком и потолочные светильники пирамидальной формы под шкафами. Интегрированная техника, включая духовку, плиту и белый холодильник с морозильной камерой.Деревянный На кухне много места для хранения вещей.
  • Спальня одна (3 х 4,1 м): Спальня с двуспальной кроватью. Встроенный зеркальный шкаф. Ковер из шерсти Linnet.
  • Спальня 2 (2,3 x 4,1 м): Спальня с двуспальной кроватью. Ковер из шерсти Linnet.
  • Ванная комната с туалетом: Белый люкс, состоящий из обшитой панелями ванной со стеклянной перегородкой для душа, унитаза со скрытым бачком и умывальником, с зеркальной тумбой над раковиной. Плитка песочного цвета по всей высоте на стены и пол.Полотенцесушитель.
  • Снаружи: Просторная терраса (8 x 1,6 м) с видом на большие общественные сады. Это открытое пространство обращено на запад, что позволяет захватить закатное солнце.
  • Места общего пользования: Доступ в общий сад с креслами, террасы на крыше, спортзал для жителей и круглосуточные услуги консьержа.

Что произойдет после того, как я зарегистрирую свой интерес?

После того, как вы зарегистрируете свой интерес к дому Peabody, вы получите от нас подтверждение по электронной почте.В электронном письме будет подтверждено, что вам нужно сделать дальше, чтобы обеспечить просмотр собственности, что включает в себя завершение финансовой оценки с помощью консультанта по ипотеке и заполнение формы заявки на совместное владение.

Если вы не получили это письмо в течение часа после регистрации, проверьте папки со спамом или нежелательной почтой и настройте фильтр спама, чтобы разрешать входящие письма от Peabody. Если вы все еще не получили письмо после проверки здесь, свяжитесь с нами, и наша команда сможет вам помочь.

% PDF-1.5
%
886 0 объект
>
эндобдж

xref
886 87
0000000016 00000 н.
0000002954 00000 н.
0000003056 00000 н.
0000003686 00000 н.
0000003723 00000 н.
0000003837 00000 н.
0000005404 00000 н.
0000005708 00000 н.
0000006472 00000 н.
0000006745 00000 н.
0000007350 00000 н.
0000008115 00000 п.
0000008227 00000 н.
0000008494 00000 п.
0000009164 00000 п.
0000011813 00000 п.
0000031803 00000 п.
0000055295 00000 п.
0000055326 00000 п.
0000055401 00000 п.
0000056406 00000 п.
0000056735 00000 п.
0000056801 00000 п.
0000056917 00000 п.
0000056948 00000 п.
0000057023 00000 п.
0000058001 00000 п.
0000058331 00000 п.
0000058397 00000 п.
0000058513 00000 п.
0000058544 00000 п.
0000058619 00000 п.
0000059327 00000 п.
0000059655 00000 п.
0000059721 00000 п.
0000059837 00000 п.
0000059868 00000 п.
0000059943 00000 н.
0000061247 00000 п.
0000061575 00000 п.
0000061641 00000 п.
0000061757 00000 п.
0000061788 00000 п.
0000061863 00000 п.
0000062978 00000 п.
0000063308 00000 п.
0000063374 00000 п.
0000063490 00000 п.
0000063521 00000 п.
0000063596 00000 п.
0000064743 00000 п.
0000065072 00000 п.
0000065138 00000 п.
0000065254 00000 п.
0000065285 00000 п.
0000065360 00000 п.
0000068647 00000 п.
0000068976 00000 п.
0000069042 00000 н.
0000069158 00000 п.
0000070324 00000 п.
0000070650 00000 п.
0000107091 00000 н.
0000107130 00000 н.
0000107529 00000 п.
0000107861 00000 п.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
