Чтобы собрать электросеть без ошибок, нужно знать, почему изоляция окрашивается в разные тона, и что означают цвета проводов в электрике. Информация об этом есть в принципах стандартизации и правилах организации электропроводки, изложенных в ПУЭ и ГОСТ.

Содержание (развернуть)

Функции и задачи цветовой маркировки

Безошибочно смонтировать проводку без разметки изоляции невозможно. Только цветовые различия помогают определить землю, нулевую линию и фазу. На этом основана безопасность работы с электричеством.

Понимание основных принципов сборки максимально безопасной сети поможет правильно установить розетки, подключить аппаратуру и технику.

Цвета электрических кабелей

Цвета электрических кабелей.

Гамма цветов проводов поражает разнообразием, но в нем есть система, в которой электрик обязан разбираться. Перечень колеров, которые применяются для маркировки изоляции, регламентируется в ПУЭ.

Разновидность документов, в которых изложены стандарты Минэнерго. Расшифровывается как «Правила устройства электроустановок». Содержание отображает общие требования к устройству сетей. Сборники правил называют изданиями, указывая при этом год выпуска.

Согласно правилам, используются цвета в достаточно широкой гамме.

Из списка исключены цвета, предназначенные только для обозначения жил без напряжения:

  • ярко-синий под нулевые
  • зеленый в сочетании с желтым (и наоборот) для заземления
  • с тремя цветами (как для земли и голубым) для проводов с двойной функциональностью.

Желательно кабели закупать в один заход, чтобы цвета проводников разного назначения были единообразными. Это облегчит проведение ремонта и сервиса проводки в дальнейшем.

Оттенок фазы

Фазные линии опасны, поэтому их красят в насыщенные цвета. Увидев в пучке бросающиеся в глаза жилы, необходимо вспомнить о мерах предосторожности и работать с соблюдением техники безопасности.

Для обозначения линий под напряжением применяют чаще всего красный, черный и множество других ярких тонов.

Стандартный набор для кабеля:

  1. Первая фаза – желтый.
  2. Вторая – зеленый.
  3. Третья – красный.
  4. Нуль – голубой.

Как можно заметить, для жестких шин принята другая система цветовой маркировки, поэтому при подключении к ним проводов придется это учитывать. Данные цветовые сигналы описаны в ПУЭ как ЖЗК, трехцветная разметка, применяемая в монтаже для трехфазного подключения.

Цвет нейтрали

Цвет нейтрали.

Второе значение нейтрали – это ноль. Вне зависимости от количества жил в пучке оплетка нуля всегда будет в синих оттенках. На схемах закрашивается тем же цветом.

В качестве буквенного маркера используют литеру N. При чтении схем расшифровывается как «минус», в отличие от фазы, читаемой как «плюс». Синий и его оттенки за N закреплены нормами ГОСТа.

Провода заземления

Провод заземления.

Колеровка отражена в Правилах. Одинаково расшифровывается желтый или зеленый основной цвет с полосками соответствующего цвета, которые наносятся различно.

Данное сочетание всегда применяется для земли и исключается при маркировке линий, по которым могут пустить токи.

Это правило распространяется на Россию, бывшие советские республики и страны Европы. По аппаратуре других стран можно увидеть, что применена другая система маркировки.

Цвета в сети 220 В и 380 В

Расцветки в сетях с разным напряжением могут различаться. Для работы специалисту необходимо знать соответствия. Если сеть не была собрана ранее им самим, то стоит проверить каждую жилу с измерительными приборами. Этого требуют правила безопасности.

Расцветки по установленным стандартам

Для трехфазной сети

Обычно по ЖЗК (желтый/зеленый/красный).

Как всегда, рабочий ноль и земля обозначаются установленными цветами и сочетаниями.

В трехфазных сетях прокладывают линии из кабелей с пучками по четыре или пять жил. Они одинаковы по функциональности, разница в количестве появляется за счет включения или исключения земли.

Для однофазной сети

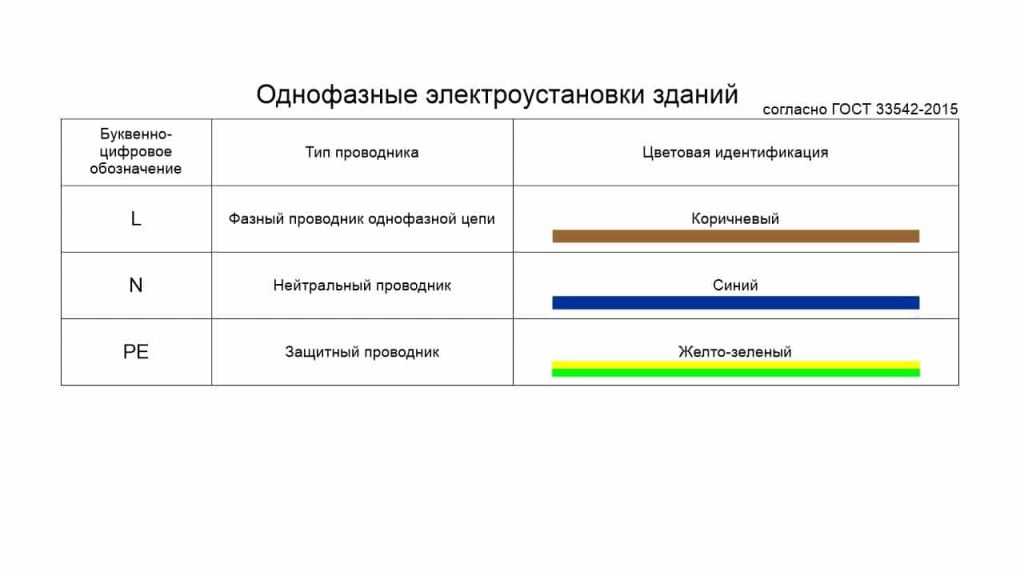

Кабель на три провода – синий/зеленый/коричневый.

Во избежание путаницы и возникновения опасной ситуации рекомендуется не использовать нулевые жилы для тока.

В двужильных кабелях рекомендуется брать для фазы коричневый или иной (кроме синего). Если провода вообще не отличаются друг от друга, то обязательна проверка на напряжение. Желательно маркировать ноль синей изоляцией, отрезком термотрубки или мазком несмываемой краски.

Если ток постоянный, то в двужильной линии одна жила идет как плюс, вторая – как минус. Поэтому в любом случае рекомендуется проверять каждую на напряжение, вне зависимости от цвета, учитывая все возможные отклонения от стандартных норм, вероятные особенности и приблизительное время с момента монтажа.

Сети постоянного тока

Характеризуются наличием разной полярности значений проводников. Стандартно плюс идет по красному, а отрицательный – по черному/синему. Средний провод — голубой, он же нулевой. При создании ответвлений от такой сети жилы маркируются по схеме исходной сети во избежание замыкания.

Буквенное обозначение электрических проводов

Стандартизация цветов часто проводится параллельно с разработкой обозначений, которые, по большей части, одинаковы во многих странах.

  • Фаза – L/Line.
  • Нейтраль – N/Neutral.
  • Защитный – PE/Protective Earthing.
  • Значение — +/-.
  • Средняя точка — M/Middle.

Для удобства монтажа защитные жилы снабжаются специальными значками. Их штампуют непосредственно на клеммах или акцентируют внимание с помощью наклейки на корпусе устройства.

Варианты маркировки фаз

  1. Для многофазного подключения пишут дополнительные числа по порядку: L1, L2, L3.
  2. Используется старый стандарт – первыми буквами латинского алфавита (А, В, С).
  3. Иногда обозначения фаз представляют собой сочетание старого и современного стандартов, но такое решение является нерегламентированным: Lа, Lb, Lc.

Если цепь собрана по сложным схемам с дополнительными ответвлениями, обозначения также могут усложненными, включающими в себя наименования или порядковые номера цепей. В этом случае маркировка должна быть единой для всей цепи. Если она собиралась поэтапно, то необходимо иметь легенду каждой схемы и список соответствий по другим участкам сети.

Буквенные маркеры обычно нанесены:

  • через интервалы по изоляции
  • термотрубки
  • на концах и в местах соединений.

Провода в многожильных кабелях

Многожильный кабель.

После введения стандартов в значениях цветов работать стало проще. Теперь, согласно правилам ГОСТа, изоляция каждого провода подсказывает свое место.

НаименованиеЦвет
НулевкаОттенки синего.
ЗащитныйСочетание зеленого и желтого.
Нулевой с защитнымЖелто-зеленый с синими маркерами.
ФазныеРазные тона, включая белый и черный .

Ответвления сетей прокладывают с учетом распределения цветов исходной проводки.

Нормы использования колеровки исключают подключение к току жил с оплеткой, даже отдаленно напоминающей нулевую. Монохромную изоляцию размечают изолентами или термоусадочными трубками.

Что делать с проводами без маркировки

Любые действия с электросетью, которая сделана без соблюдения правил и стандартов, могут быть неудобными и даже опасными. Поэтому распределение фаз нужно выявить и пометить, а для этого применяют приборы.

Проверка с помощью мультиметра или тестера

Запрещается начинать работу с каждой конкретной сетью, не поняв, как распределены провода. Особенно тщательно нужно проверять однотонные без маркировки. Для проверки используются специальные устройства.

Отвертка-индикатор

Реагирует на фазу – на корпусе установлен светодиод. Обнаружить будет просто. Если нужно опознать ноль и землю, понадобятся более сложные инструменты.

Мультиметр, тестер

Шкалу устанавливают на 220 В. Один контакт подводят к фазе, второй – к первому неопределенному проводу. Значение, которое высветилось, записывают или запоминают.

Затем нужно снова прикоснуться к фазе, а вторым контактом – к следующему неопознанному проводу. Защитный выдаст значение меньшее, чем первое.

Если же высветилось значение большее, чем первое, то найден нулевой, так как пара «фаза-ноль» по мультиметру дает большие значения, чем «фаза-земля».

Если цвета не совпадают, то можно переподключить жилы и сделать все по правилам, или работать дальше, сделав отметку о распределении цветов в данной проводке.

Обозначение проводов на схемах

Любую электрическую цепь можно представить в графическом виде. Разработаны стандарты для оформления чертежей, которые сможет прочесть человек, знающий обозначения для схем.

Для элементов сетей разработан целый ряд универсальных цифровых, буквенных и условно-графических обозначений. Стандартизация в составлении схем исключает неправильную расшифровку и разночтения.

Наборы цветов зависят от характера сети. Обычно применяют стандартную палитру ЖЗК, дополняя ее при необходимости другими разрешенными цветами с учетом соответствия назначению.

Для отображения ответвлений используют цвета материнской сети. Если стандартные цвета не принимались во внимание, и переподключения не было, то на схеме обязательно изображают легенду цветов для каждого участка.

Проверка правильности подключения проводов

Несмотря на общепринятые стандарты использования цветовой маркировки, всегда остается риск того, что в незнакомой электропроводке может быть сделано неправильное подключение.

В двужильных кабелях для определения фазы достаточно использовать отвертку со встроенным светодиодом.

Трехжильные требуют применения тестера или мультиметра, которые проверяют жилы парами. При сочетании фазы и земли значение на экране будет меньше, чем при проверке фазы и нуля.

Проверив каждую пару, на изоляцию наносят пометки, если цвета не совпадают со стандартными. Лучшим вариантом было бы подключить их заново, но нужно хотя бы маркировать.

Если изоляция изначально была однотонной, то все жилы размечают изолентами разных цветов или кусочками термотрубок.

где фаза, ноль и земля

Цвета проводов в электрике

Содержание статьи:

  • 1 Цвета проводов в электрике: где фаза, ноль и земля
    • 1.1 Цвет фазы
    • 1.2 Цвет нуля (нулевого проводника)
    • 1.3 Цвет проводов заземления

Тот, кто занимается электрикой, знает, что провода имеют определённые цвета, отличные друг от друга. Сделано это неспроста, а для того, чтобы облегчить поиск фазы, нуля или заземления в электрике.

В данной статье https://samastroyka.ru/ будет рассмотрена цветовая маркировка проводов в электрике, что она означает, и для чего нужна.

И фаза, и ноль, и земля в электрике имеют своё конкретное обозначение и цвет. Так, фазный провод имеет коричневую, черную или красную изоляцию. Более подробно об этом мы поговорим ниже. Синим и голубым проводом, подключается ноль в электрике, а жёлто-зелёным, исключительно заземление.

Цвета фаз в электрике

Почему так важно соблюдать цветовую маркировку проводов в электрике? Всё просто. Помимо того, что так требует ПУЭ (правила устройства электроустановок), в дальнейшем существенно упрощаются задачи по поиску фазы, нуля или земли в электрике.

Цвета проводов в электрике: где фаза, ноль и земля

К сожалению, не все придают данному значению должного внимания, а зря, ведь от этого зависит безопасность в работе.

Цвет фазы

Итак, выше было сказано, что фаза подключается по правилам проводами в коричневой изоляции. Однако, это может быть провод не только коричневого, а и черного, красного, либо же белого цвета.

Цвета проводов в электрике: где фаза, ноль и земля

Ниже вашему вниманию представлены цвета фазы в электрике:

  • Коричневый;
  • Черный;
  • Красный;
  • Фиолетовый;
  • Серый;
  • Розовый;
  • Белый;
  • Оранжевый и бирюзовый.

Данное правило применяется для однофазных и трехфазных сетей. Помимо цветового обозначения на схемах, несколько фаз имеют и буквенные обозначения. Это либо буква «L» с цифрой указывающей фазу, например, L1, L2 и L3, либо просто буквы А, В и С, где, соответственно, «А» это первая фаза, а «С»  — третья фаза.

Цвет нуля (нулевого проводника)

Многие почему-то путают и подключают нулевой проводник в электрике коричневым либо черным проводов. Однако по правилам делать так нельзя, ведь цвет нуля в электрике, это синий либо голубой цвет, а обозначается он исключительно буквой «N» (нейтраль) и, никак иначе.

Цвет нуля (нулевого проводника)

Единственным исключением, которое может быть, это синий провод с белой полоской. Все же другие цвета проводов в электрике, помимо вышеперечисленных, запрещены для подключения нейтрали.

Всегда нужно соблюдать данное правило, чтобы облегчить в дальнейшем труд коллег, которые столкнуться с ремонтом электропроводки.

Цвет проводов заземления

Ну и последнее о чём хотелось бы рассказать, это цвет провода заземления в электрике. Заземление подключается проводом, который имеет жёлто-зелёный цвет. Спутать его с другими проводами просто нереально, а запомнить ещё проще.

Цвет проводов заземления

Что же касается буквенных обозначений на схемах, то заземление подписывается буквами «PE». В некоторой аппаратуре точно такими же буквами маркируются и контакты, предназначенные для подсоединения заземления.

Итак, теперь вы знаете, какие цвета проводов в электрике соответствуют фазе, нулю и заземлению. При этом стоит понимать, что не все электрики используют данное правило. Некоторые «мастера» подключают провода, так как им хочется, часто фазу пускают, синим проводом, а рабочий ноль, наоборот.

Цвета проводов в электрике: где фаза, ноль и земля

Поэтому не стоит надеяться на цвета проводов в электрике. В некоторых случаях они могут не соответствовать действительности. Поэтому перед тем, как узнать, где фаза, а где ноль, стоит воспользоваться индикаторной отвёрткой.
