Лампы с датчиком движения: принцип работы и преимущества

Автор: Александр Старченко

На сегодняшний день использование лампочек с датчиком движения является экономичным вариантом замены обычных ламп в подъездах, лестничных площадках, и других общественных местах. Также подобные лампы находят применение в квартирах и частных домах – благодаря использованию датчика движения можно значительно снизить потребление электроэнергии, а также продлить срок эксплуатации самих ламп. Встраивание датчиков движения в лампы позволяет осуществлять автоматическое включение и отключение света при появлении движущихся объектов в зависимости от уровня освещенности.

Содержание:

  1. Принцип работы датчика
  2. Светодиодные лампы с датчиком движения
  3. Где не стоит устанавливать лампу с детектором движения?

Принцип работы датчика

Сегодня в большинстве случаев используются инфракрасные датчики движения принцип работы которых заключается во включении света при появлении в области контроля датчика источника тепла (человека, животных, и т. д.). Любой объект, имеющий положительную температуру, испускает ИК излучение, которое проходит через линзу Френеля датчика, и попадает на ИК-сенсор, чувствительный к данному излучению.

После того, как сенсор зафиксировал излучение объекта, свет включается на определенный промежуток, затем лампочка автоматически гаснет. Также в большинстве случаев подобные устройства способны фиксировать уровень освещенности, что позволяет исключить срабатывание датчика в светлое время суток.

Главным недостатком подобных датчиков является возможность ложного срабатывания, т. к. они без разбора реагируют на любой источник тепла, будь то человек или просто теплый воздух, исходящий от кондиционера или радиатора отопления. Но при правильной настройке чувствительности можно свести вероятность ложных срабатываний к минимуму.

Светодиодные лампы с датчиком движения

Самыми распространенными на сегодняшний день лампочками, имеющими датчик движения, являются светодиодные лампы. Их основными преимуществами являются:

  • Устойчивость к износу при частом срабатывании датчика движения;
  • Низкое энергопотребление;
  • Повышенный срок службы по сравнению с обычными светодиодными светильниками без датчика движения;
  • Не вызывают перегрузки сети при включении;
  • В некоторых моделях имеется постоянная дежурная подсветка;
  • Не содержат вредных и токсичных для человека и природы веществ.

По цвету излучения светодиодные лампы подразделяются на 4 типа:

  • Белые – для уличного освещения;
  • Нейтрально-белые – предназначены для освещения производственных помещений;
  • Желтые – излучают теплый свет и подходят для установки в квартире или частном доме вместо обычных ламп накаливания;
  • Разноцветные – для декоративного освещения.

В основе LED ламп лежит матрица с мощными светодиодами, работающими на низком напряжении. Для получения рассеянного заполняющего света в лампе предусмотрена установка оптического рассеивателя, который закрывает матрицу со светодиодами. Светодиоды имеют свойство нагреваться при работе, поэтому в LED лампах устанавливаются специальный радиатор охлаждения, который отводит избыточное тепло.

Устанавливать светодиодную лампу с датчиком движения необходимо на высоте не менее чем 2м от уровня пола, желательно на потолке, т. к. при настенной установке светильника угол обзора датчика снижается вдвое.

При подборе места монтажа необходимо учитывать причины, приводящие к ложным срабатываниям датчика:

  • Наличие поблизости радиаторов отопления, кондиционеров, вентиляторов;
  • Колебания ветвей деревьев, и прочих факторов, которые могут привести к срабатыванию датчика.

Все источники света подобного типа имеют стандартный размер цоколя E27, и излучают холодный свет, при этом мощность их может быть меньше, чем у некоторых обычных ламп в 10 раз, что, впрочем, не влияет на интенсивность свечения. Большинство подобных ламп имеют индикатор освещенности, благодаря наличию которого лампа не будет включаться в светлое время суток.

Основными характеристиками светодиодных ламп со встроенным датчиком движения являются:

  • Отсутствие шума при срабатывании датчика движения;
  • Яркость свечения;
  • Температурный диапазон света 5700-6300К;
  • Рабочие температуры от -20 до +50°C;
  • Небольшая мощность – к примеру, светодиодная лампа мощностью 5Вт способно легко заменить обычную лампу накаливания на 60Вт;
  • Минимальное напряжение питания 180В, максимальное 240В;
  • Повышенный срок службы.

Основной характеристикой любого источника света является яркость свечения, единицей измерения которой принято считать Люмены. Благодаря знанию значений единицы измерения яркости можно рассчитать эффективность различных ламп. Например, обычная лампа накаливания мощностью 100 Вт имеет яркость свечения 1300 Люменов. Лампа накаливания излучает свет в широком диапазоне частот, большая часть которого не попадает в видимый для человеческого глаза спектр. Излучение светодиодных ламп практически полностью находится в видимом спектре, поэтому и потери на бесполезное свечение отсутствуют. Так, LED лампа мощностью 10 Вт способна излучать свет яркостью 1000-1300 Люменов. Таким образом, светодиодная лампа потребляет в 10 раз меньше энергии по сравнению с обычной лампой накаливания, а светит с той же яркостью. При нескольких включенных лампах экономия на оплате электричества получается весьма значительной.

Где не стоит устанавливать лампу с детектором движения?

Существует ряд ограничений на места установки ламп с детектором движения, в которых вероятность частых ложных срабатываний прибора приближается к 100%. Лампы не рекомендуется устанавливать:

  • Вблизи труб отопления и кондиционеров – воздействие положительных и отрицательных температур;
  • В местах частого прохождения транспорта – тепло от двигателей;
  • Рядом с вентиляторами и деревьями – движущиеся лопасти и качающиеся ветви;
  • В зонах наличия электромагнитных помех.

При установке на потолке угол обзора датчика будет составлять 360°, что обеспечит 100% покрытие всей площади помещения. При установке лампы с датчиком движения на стене, угол обзора сокращается до 120-180°.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Датчик движения для включения светодиодных ламп и светильников

Какие датчики подходят для светодиодных ламп?

Светодиодные лампы – это один из самых технологичных источников света, который обладает целым комплексом преимуществ. Светодиоды долго служат, не содержат вредных для здоровья компонентов и отличаются высокой энергоэффективностью. Если дополнительно установить датчик движения для включения светодиодных ламп, они будут более экономичными, долговечными и удобными в использовании, также датчики продлят их срок службы. Сенсор автоматизирует работу системы освещения и позволяет задействовать ее только тогда, когда это необходимо.

Какие датчики подходят для светодиодных ламп?

При выборе датчика нужно обращать внимание на допустимую минимальную нагрузку. Она обозначается в характеристиках изделия, если минимальный порог нагрузки есть, тогда необходимо учесть нагрузку подключаемого светильника. Если нагрузка светильника менее минимальной на датчике, тогда лучше применить другой датчик. Все трехпроводные датчики B.E.G. работают даже без нагрузки и могут коммутировать любые светодиодные светильники. Ограничения имеют только двухпроводные датчики, минимальная подключаемая нагрузка должна быть более 40 Вт, но не более 300 Вт.

При выборе датчика также стоит обратить внимание на другие параметры.

  • Тип монтажа. Сенсор можно установить на стену или на потолок. Выпускаются накладные и скрытые модели – подходящий тип подбирается в соответствии с выбранным местом для установки. При накладном монтаже датчик монтируется на твердую ровную поверхность, например потолок или стену. Сразу крепится SM-розетка, после этого к ней винтами прикручивают датчик. После этого на датчик монтируется крышка-кольцо. При монтаже в FM-коробку к ней крепят монтажную пластину, к пластине – датчик, затем устанавливается крышка-кольцо. Для крепления к подвесному потолку на месте монтажа делают отверстие нужного диаметра. Затем на датчик надевается защитный кожух, сжимаются крепежные пружины и вставляются на место. В конце монтируется крышка-кольцо.
  • Угол обзора. Этот показатель определяет пространство, в котором датчик включения светодиодных ламп точно сможет заметить человека. Этот параметр измеряют в градусах. Он варьируется от 120° до 360°. Максимальное значение имеют потолочные датчики движения, они могут видеть комнату целиком. Меньший угол у настенных датчиков. Их диапазон – от 120 до 280 градусов.
  • Дальность действия. Характеристика обозначает максимальное расстояние, на котором датчик может зафиксировать движущийся объект. Максимальным значением обладают потолочные датчики движения для светодиодных светильников, они видят комнату целиком. Меньшая дальность у настенных датчиков. Для больших помещений, не имеющих перегородок и узких пространств, подойдет датчик с большой дальностью действия. Для маленьких комнат или помещений со множеством небольших участков подойдет датчик со стандартной дальностью действия 4, 6 и 10 метров.
  • Уровень влаго- и пылезащищенности, а также температурный режим работы. От этих показателей зависит возможность установки сенсора на улице или в помещениях с высоким уровнем влажности. Устройства могут функционировать без помех и сбоев при температуре от -25 до +50 градусов. Эта характеристика одинакова для всех датчиков B.E.G. Степень защиты (IP) обозначается 2 цифрами: первая означает защиту от проникновения мелких частиц и пыли, вторая – защиту от воды. Степень защиты датчиков B.E.G. варьируется от IP20 до IP54 (например, модель RC-plus next 130 / black).

В ассортименте B.E.G. представлен большой выбор датчиков с разными характеристиками, которые можно использовать как со светодиодами, так и с лампами других типов. Вы можете приобрести устройства для офиса, квартиры, предприятия, выбрать накладные или встраиваемые модели. В ассортименте представлены датчики движения для улицы, коридоров, комнат, мест общего пользования.

Мы всегда готовы проконсультировать вас по ассортименту. Клиентам и партнерам мы обеспечиваем полную техподдержку. Чтобы заказать датчики, обратитесь к дилерам компании из списка, представленного на странице «Где купить».

comments powered by HyperComments

Датчик движения для включения света

Датчик движения для включения света – это современный прибор, который обнаруживает передвижение любых объектов в зоне своего действия, и включает освещение. Настройки датчика движения, позволяют отрегулировать время срабатывания, чувствительность, уставки срабатывания по уровню освещенности и время работы.

Попадая в незнакомое помещение, человек пытается найти выключатель освещения. Подсветка выключателей есть далеко не всегда, поэтому на их поиск может уйти значительное время.

Раньше подобные проблемы решали установкой дежурного освещения в местах частого присутствия людей, таких как лестничные пролеты, коридоры, придомовые территории и авто парковки.

В настоящее время, в подобной ситуации устанавливают датчик движения для включения освещения. Данный прибор позволяет включать освещение непосредственно в момент присутствия человека, что значительно сокращает расходы на освещение.

Разновидности датчиков движения

Датчики движения подразделяются на несколько основных групп, определяемых по принципу работы. Благодаря современным технологиям, данные приборы имеют компактные размеры и невысокую стоимость.

По способу получения сигнала, датчик движения бывает:

  • Активный. Прибор сам излучает и принимает обратно сигнал. В конструкцию устройства входят излучатель сигнала и приемник. За счет довольно сложной конструкции, данный тип устройств отличает сравнительно высокая цена;
  • Пассивный. Пассивный датчик движения реагирует только на собственное излучение объектов, находящихся в радиусе его действия. Такая конструкция максимально проста и доступна по цене.

По принципу работы:

  • Ультразвуковой датчик движения. Приборы, которые обнаруживают присутствие объекта, за счет отражения звуковой волны. Данные системы наиболее часто используются в автомобильных охранных сигнализациях. Данные датчики не используется совместно с системами освещения, так как они не реагируют на медленно движущиеся объекты. Так же ультразвук слышим домашними животными. Относится к классу активных устройств;
  • Микроволновый датчик движения. По принципу работы схожий с ультразвуковым датчиком, только вместо ультразвука используются микроволны. Активно применяется в охранных системах, благодаря компактным размерам, большим радиусом действия и высокой точностью срабатывания. К минусам можно отнести высокую цену подобных устройств. Относится к активным устройствам;
  • Инфракрасный датчик движения. Инфракрасное излучение имеют любые источники тепла, включая людей. Данное излучение улавливается датчиком при помощи пироэлектрических элементов. Устройства данного типа имеют большое количество регулировок, их можно использовать в помещении и на улице, а цена самая низкая среди всех подобных приборов. Благодаря своим характеристикам, инфракрасный датчик движения ДД является лучшим прибором для включения освещения.

Датчик движения для освещения — основные характеристики

Перед тем как купить датчик движения для включения освещения, предлагаем познакомиться с основными характеристиками этих приборов. Датчики движения разделяются на 2 основные группы:

Двухполюсные. Модели старого поколения. Имеют последовательную схему подключения и работают только с лампами накаливания

Трехполюсные. Универсальные модели, которые могут работать с любыми видами ламп. Данный вид часто называют светодиодный датчик движения. Рассмотрим виды характеристик таких датчиков:

  • Радиус действия. Определяет максимальное расстояние срабатывания. В зависимости от модели, обычно составляет от 2 до 15 метров;
  • Угол обнаружения. В горизонтальной плоскости бывает в диапазоне 60° — 360°, в вертикальной плоскости срабатывает в диапазоне от 15° до 20°;
  • Время работы с момента срабатывания. Меняется в зависимости от модели и обычно составляет от 2 до 5 минут;
  • Чувствительность. Величина активности излучения, при которой происходит срабатывание датчика. Настраивается через отдельную регулировку на корпусе некоторых моделей.

Датчик движения купить на NEW-LAMP.RU

В нашем ассортименте представлены наиболее востребованные датчики движения, цена на которые порадует любого покупателя. Если вы планируете купить датчик движения для включения света, обращайтесь за консультацией к нашим менеджерам. На всю продукцию предоставляется заводская гарантия.

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

  1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
  2. Распределительная коробка (обычно утапливаемая в стене/потолке).
  3. Датчик движения.
  4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

  1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
  3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
  4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
  5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
  6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
  7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
  8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
  9. Вторая жила заводится в гнездо с маркировкой «нагрузка».
  10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

  1. Прокрутите первый регулятор для установки в режим авто.
  2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
  3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

  • Простую установку и пошаговую настройку;
  • Универсальность;
  • Автоматическое включение света без монтажа дополнительных включателей;
  • Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

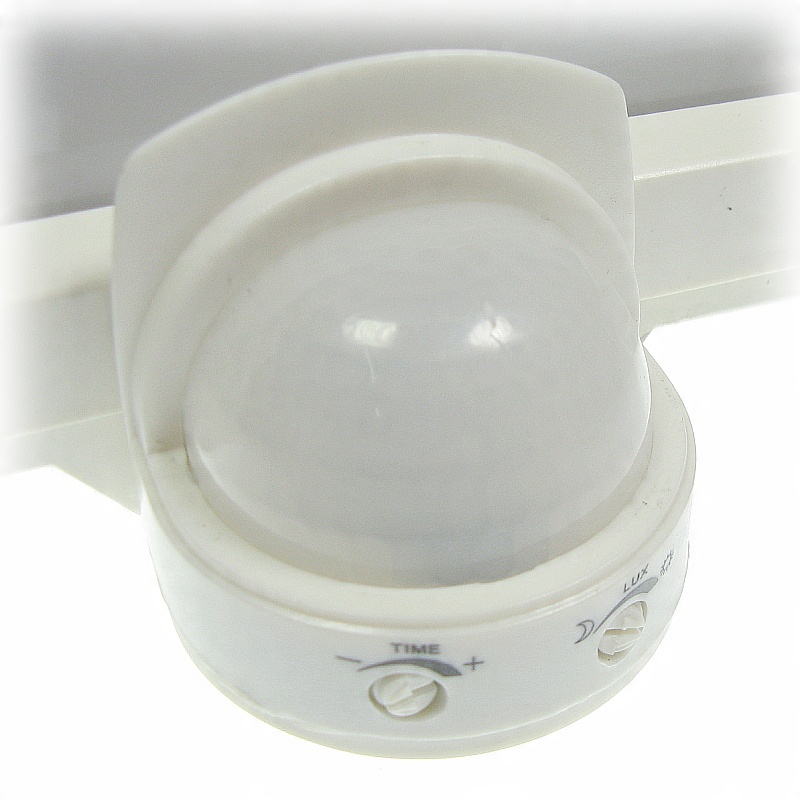

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.



Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

  • Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
  • Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).



Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

  • Диод VDI 1N4007;
  • Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

  1. Не работает со всеми подряд светодиодными лампами.
  2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
  3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
  4. Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

  1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
  2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
  3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
  4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
  5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
  6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Заключение

В статье рассмотрен вопрос, как подсоединить датчик движения к лампочке с применением различных схем. Простым и универсальным является подключение датчика с двумя клеммами. Но чтобы добиться беспроблемного освещения с применением светодиодных и энергосберегающих лампочек, рекомендуется использовать датчики с тремя клеммами и подключать по трехпроводной схеме соединения.

Если же трехпроводную схему дополнить параллельным соединением однокнопочного выключателя, можно вне зависимости от работы датчика включать и выключать искусственный свет в комнате вручную.

Всё о датчиках движения

Датчик движения — сигнализатор, фиксирующий перемещение объектов и используемый для контроля за окружающей обстановкой или автоматического запуска требуемых действий в ответ на перемещение объектов.

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Контактные

Самый простой вариант датчика движения – использовать концевой выключатель или геркон. Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. ИК датчик движения стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Правильнее будет сказать – многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Это самый распространённый вид датчика его можно купить а можно и собрать самому на основе, поэтому рассмотрим его конструкцию подробно.

Как собрать ИК-датчик движения своими руками?

Самый распространенный вариант – это HC-SR501. Его можно купить в магазине радиодеталей, на али-экспресс, часто поставляется в наборах Arduino. Может использоваться как в паре с микроконтроллером, так и самостоятельно. Он представляет собой печатную плату с микросхемой, обвязкой и одним ПИР-сенсором. Последний накрыт линзой, на плате есть два потенциометра, один из них регулирует чувствительность, а второй время которое на выходе датчика присутствует сигнал. При детектировании движения на выходе появляется сигнал и держится установленное время.

Он питается напряжением от 5 до 20 вольт, срабатывает на расстоянии от 3 до 7 метров, а сигнал на выходе держит от 5 до 300 секунд, вы можете продлить этот период, если использовать одновибратор на NE555, микроконтроллер или реле задержки времени. Угол обзора порядка 120 градусов.

На фото изображен датчик в сборе (слева), линзу (справа внизу), обратную сторону платы (справа вверху).

Рассмотрим плату подробнее. На её передней стороне расположен чувствительный элемент. На задней – микросхема, её обвязка, справа два подстроечных резистора, где верхний – время задержки сигнала, а нижний – чувствительность. В нижней правой части джампер для переключения режимов H и L. В режиме L датчик выдает выходной сигнал только она период времени выставленного потенциометром. Режим H выдает сигнал, пока вы находитесь в зоне действия датчика, а когда вы её покидаете сигнал, исчезнет через время заданное верхним потенциометром.

Если вы хотите использовать датчик без микроконтроллеров, тогда соберите эту схему, все элементы подписаны. Схема питается через гасящий конденсатор, напряжение питания ограничено на уровне 12В с помощью стабилитрона. Когда на выходе датчика появляется положительный сигнал реле Р включается через NPN транзистор (например BC547, mje13001-9, КТ815, КТ817 и другие). Можно использовать автомобильное реле или любое другое с катушкой на 12В.

Если вам нужно реализовать какие-то другие функции – можно использовать его в паре с микроконтроллером, например платой Ардуино. Ниже представлена схема подключения и программный код.

Ультразвуковые

Излучатель работает на высоких частотах – от 20 кГц до 60 кГц. Отсюда выходит одна неприятность – животные, например собаки, чувствительны к этим частотам, более того они используются для их отпугивания и дрессировки. Такие датчики могут раздражать их и с этим возникают проблемы.

Ультразвуковой датчик движения работает на эффекте Допплера. Излучаемая волна, отражаясь от подвижного объекта, возвращается и принимается приёмником, при этом длина волны (частота) незначительно изменяется. Это детектируется, и датчик выдает сигнал, который используют для управления реле или симмистором и коммутации нагрузки.

Датчик неплохо отрабатывает движения, однако если движения очень медленные – он может не срабатывать. Преимуществом является то, что они не чувствительны к изменениям условий окружающей среды.

Лазерные или фотодатчики

В них есть излучатель (например ИК-светодиод) и приемник (фотодиод аналогичного спектра). Это простой датчик, возможна реализация в двух исполнениях:

1. Излучатель и фотодиод монтируются в проходе (контролируемой зоне) напротив друг друга. Когда вы проходите через него вы заслоняете излучение и оно не достигает приемника, тогда срабатывает датчик и включается реле. Это можно использовать и в системах сигнализации.

2. Излучатель и фотодиод стоят рядом друг с другом, когда вы находитесь в зоне действия датчика излучение отражается от вас и попадает на фотодиод. Это называется также датчиком препятствия, с успехом применяется в робототехнике.

Микроволновый

Состоит также из передатчика и приемника. Первый генерирует сигнал высокой частоты, второй их принимает. Когда вы проходите рядом изменяется частота. Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Микроволновые датчики движения очень чувствительны, позволяют «увидеть» объект даже за дверью или за стеклом, однако это вызывает и проблемы ложного срабатывания, когда объект находится вне поля предполагаемой видимости.

Это достаточно дорогостоящие датчики, но они реагируют даже на самые незначительные движения.

Подобным образом работают и емкостные приборы. Такая схема изображена ниже.

Как подключить датчик движения?

Можно придумать бесчисленное множество вариантов и схем подключения датчика движения в зависимости от ваших потребностей, иногда нужно чтобы система срабатывала при движении в разных местах, например уличное освещение по пути от дома до ворот и наоборот, в других случаях необходимо принудительное включение или отключение света и т.д. Мы рассмотрим несколько вариантов.

Обычно у датчика движения есть три провода или три клеммы для подсоединения:

1. Приходящая фаза.

2. Фаза, отходящая для питания нагрузки.

3. Ноль.

Если вам не хватает мощности датчика – используйте промежуточное реле и магнитный пускатель с катушкой на 220В. Для этого вместо лампочки в нижеуказанных схемах подключаются выводы катушки.

Схема №1. Лампа включается только от датчика движения.

Схема №2. Лампа включается от датчика движения или от выключателя (принудительное включение).

Схема №3. Датчик движения отключается. Так он не будет срабатывать, когда вам это не нужно, например, в светлое время суток.

Схема №4 – включение лампы от двух датчиков, расположенных в разных местах.

На фото ниже изображены клеммы к которым подсоединяются питающие провода.

Заключение

Использование датчиков движения, как бы это ни звучало, это шаг к умному дому. Во-первых, это поможет экономить электроэнергию и ресурс ламп. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. Для освещения на улице при правильной настройки можно сделать так, чтобы свет включался, когда вы подходите к воротам дома.

Если расстояние от ворот до дома 7-10 – можно обойтись и одним датчиком, тогда не придется прокладывать кабель на второй датчик или собирать схему с проходным выключателем.

Как уже было сказано чаще всего встречаются ИК-датчики, их достаточно для простых задач, если вам нужна большая чувствительность или точность – присмотритесь к датчикам других типов.

Ранее ЭлектроВести писали, что молодой китайский стартап Human Horizons представил прототип своего первого серийного электромобиля HiPhi 1. На дверях авто нет ручек – машина сама решает, когда их открыть.

По материалам: electrik.info.

Датчики движения и фотоэлементы тм Ферон

Датчик движения включит свет без вашего участия и выключит его самостоятельно. Практически на всех датчиках движения есть регулировка задержки времени отключения (после прекращения движения) в диапозоне от 5-8 сек. до 5-8 минут, а так-же, регулировка освещенности вокруг датчика, с помощью которой датчик  не будет срабатывать в светлое время суток.
Датчики со степенью защиты IP44 могут устанавливаться для работы на улице, но подобная степень защиты все-же предполагает, что изделие будет находится под навесом.

Фотоэлементы используются для автоматического включения уличного освещения в вечернее время и отключения его утром.

В характеристиках к датчикам указана активная нагрузка и смешанная. Если вы подключаете к датчику осветительные приборы в которых установлены обычные лампы накаливания или галогенные лампы, то суммарная мощность таких светильников не должна превышать активной нагрузки на кот. рассчитан датчик. Если-же вы подключаете к датчику светильники в кот. установлены трансформаторы, дросселя и т.д., то такая нагрузка считается смешанной. Сюда-же можно отнесли выпрямители для светодиодной ленты, энергосберегающие и светодиодные лампы. Суммарная мощность таких осветительных приборов, подключенных к датчику, как правило, не должна превышать одну треть нагрузки на кот. рассчитан датчик.

Микроволновой датчик движения способен обнаруживать объекты за разнообразными диэлектрическими или слабо проводящими ток препятствиями: тонкими стенами, дверьми, стеклами, навесными потолками  и т.п.

К каждому датчику прилагается инструкция. Гарантия 6 месяцев.



Сортировка:

Не сортировать

Подобрать товар

Датчики движения и фотоэлементы

Датчик движения для освещения | Заметки электрика

Здравствуйте, дорогие читатели и гости сайта «Заметки электрика».

Помните, я уже как то писал статью про систему «Умный дом»?

Так вот одной из его функциональностей является автоматическое управление освещением с помощью датчиков движения.

Вот об этом я и хочу подробно рассказать Вам.

Прочитав внимательно данную статью, Вы сможете сделать свою квартиру или дом немного комфортнее и «умнее».

Назначение и применение

Основным назначением датчиков движения является автоматическое включение или отключение нагрузки в определенном интервале времени при появлении в зоне чувствительности датчика движущихся объектов. Также такой датчик учитывает и уровень освещенности.

Для коммутации цепей нагрузки используется встроенное в датчик электромеханическое промежуточное реле.

Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов.

Скоро я опубликую около 10 подробных статей про монтаж электропроводки жилого многоквартирного дома, вот например, свежая статья про фотореле для уличного освещения. Подписывайтесь на получение уведомлений о выходе новых статей на сайте. Форма подписки расположена внизу статьи и в правой колонке сайта.

Актуальность применения датчиков движения для включения света обусловлена не только удобством и комфортом. При использовании датчиков движения значительно уменьшается расход электрической энергии, что немаловажно в наше время, а также увеличивается срок службы самих ламп.



Принцип работы датчика

Принцип работы датчика движения для включения света очень прост.

При появлении какого-либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник.

Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло.

Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД-024 мощность выходных цепей составляет около 600 (ВА) для энергосберегающих ламп и 1100 (Вт) для ламп накаливания. Согласитесь, очень даже неплохо.



Датчик движения для включения света типа ДД

Для реализации вышесказанного я использую инфракрасные датчики типа ДД-024 и ДД-024В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.

А это его габаритные и установочные размеры.

Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения):

Установка датчиков движения

Теперь разберем вопрос установки датчиков, т.к. от этого зависит их точность и правильность срабатывания.

Устанавливать и подключать датчики движения рекомендуется только квалифицированному электрику.

Как правило, датчик движения для включения света устанавливается на потолке на расстоянии от 2 до 6 (м) от пола. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается.

Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся:

  • вентиляторы (движущиеся и вращающиеся части, лопасти)
  • проезжающий транспорт (тепло от двигателей)
  • кондиционеры (влияние отрицательной температуры)
  • трубы отопления (влияние положительной температуры)
  • деревья и кустарники
  • различные электромагнитные помехи

Не стоит забывать и про угол обзора датчика.

При установке датчика на потолке угол обзора составляет 360 градусов, что согласитесь, очень хорошо. Если же установить его на боковой стене, то угол обзора уменьшиться до 120-180 градусов.

Крепеж датчика движения к поверхности выполняется в следующей последовательности.

1. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее.

2. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.

«LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности

«TIME» — регулятор выдержки времени во включенном состоянии

«SENS» — регулятор уставки чувствительности к инфракрасному излучению

Схема подключения датчика движения

Датчик движения должен получать питание через автоматический выключатель или предохранитель, т.е. его питающие цепи должны иметь защиту.

Подключать датчик к неисправной или поврежденной электропроводке строго запрещено.

Подключение проводов осуществляется к клеммным зажимам. Сечение провода не должно превышать 1,5 кв. мм по меди. Кстати, переходите по ссылке и узнаете, как можно определить сечение провода по его диаметру.

Напряжение с питающих проводов во время подключения датчика должно быть снято!!!

Ниже я покажу Вам 3 варианта схемы подключения датчиков движения для освещения. В зависимости от Ваших желаний и потребностей выбирайте свой вариант.



Вариант 1

Первый вариант схемы подключения датчика является стандартным решением. Кстати, такая схема изображена на корпусе самого датчика.

Эта схема самая простая в подключении.

L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник.

Вариант 2

Второй вариант (не стандартный) схемы подключения  смотрите ниже.

Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный одноклавишный выключатель (можно и двухклавишный при использовании одного контакта).



Вариант 3

Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи).

Для этого в схему добавляем контактор с напряжением катушки на 220 (В), либо используем два датчика движения, подключаемых на одну нагрузку. Про пускатели и контакторы более подобнее читайте здесь.

При подключении датчиков движения для включения света соблюдайте цветовую маркировку проводов.

Проверка датчика после подключения

После подключения датчика необходимо сделать ему проверку.

Первым делом необходимо винт регулятора «LUX» поставить в максимально-предельное положение (по часовой стрелке). Винт регулятора «TIME» наоборот, поставить в самое минимальное положение (против часовой стрелки). Затем подать напряжение на датчик. Сразу же должен загореться светодиодный красный индикатор, обозначающий включение нагрузки.

При отсутствии движения датчик отключит нагрузку примерно через 25-30 секунд. Светодиодный красный индикатор при этом погаснет.

При возобновлении движения датчик снова должен включить нагрузку (красный светодиод опять загорится). И при отсутствии каких-либо движений отключить ее уже через 5 секунд.

Если проверка датчика движения прошла успешно, то дальше приступаем к его настройке и регулировке.



Настройка и регулировка

Скажу сразу, что все регулировки выставляются по Вашим желаниям.

Регулятором «TIME» выставляем уставку по выдержке времени датчика движения, находящегося во включенном положении. Уставка срабатывания находится в пределах от 5 секунд до 480 секунд (8 минут).

Здесь все зависит от скорости движения человека в зоне чувствительности датчика.

Если человек будет проходить это пространство относительно быстро (например,  лестничная клетка в подъезде или коридор), то уставку «TIME» можно немного уменьшить. Если же человек будет находиться в этом пространстве некоторое время (например, кладовка, подсобное помещение, автомобильная парковка), то уставку «TIME» желательно увеличить.

Некорректно выставленная уставка «TIME» будет вызывать только негативные реакции.

Расскажу про личный пример. Поставил в подъезде у себя датчик движения, а время «TIME» было выставлено на самый минимум. При открывании своей квартиры приходилось по несколько раз махать руками, чтобы датчик вновь сработал и включил свет на площадке. Чуть позже я отрегулировал уставку на удобную мне выдержку.

Регулятором «LUX» выставляем уставку срабатывания по освещенности окружающей среды (от солнечного света до сумерек).

Если у Вас в помещении имеется много окон и преобладает естественное освещение, то уставку «LUX» лучше поставить на минимальное или среднее деление шкалы. Если же в помещении у Вас мало естественного света и оно затемнено, то рекомендую поставить уставку «LUX» на максимальное деление шкалы.

Регулятором «SENS» регулируем чувствительность к срабатыванию в зависимости от дальности и объема объекта.

Кстати, эти датчики будут реагировать только на объем, занимаемый телом человеком. На небольших животных, типа собаки или кошки, датчики реагировать не должны.

P.S. Ну вот пожалуй и все, что я хотел Вам рассказать. Если возникли вопросы, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как добавить датчик движения к существующему уличному освещению

Когда вы купили дом, вы, возможно, потратили много времени и сил, пытаясь выбрать только правильные светильники для наружного освещения. Возможно, вы даже столкнулись с внутренним конфликтом: функция или красота? Если вы приобрели фары, к которым не имеет датчика движения , не волнуйтесь. Можно добавить движение к существующему уличному освещению. Сделать это очень просто: вы даже можете добавить обнаружение движения, не выполняя даже унции проводки.

Зачем нужен датчик движения вне помещения?

У уличных светильников, активируемых движением, есть несколько преимуществ. Во-первых, уличные светильники со встроенными или добавленными датчиками движения могут облегчить вашу жизнь. Если вы когда-нибудь пытались найти нужный ключ в темноте, при этом балансируя рукой, полной продуктов, и, возможно, даже плачущим ребенком. Возвращаться домой к темному крыльцу хлопотно, особенно если вы живете на улице без уличных фонарей.

Более важным преимуществом света, активируемого движением, является безопасность дома.Ackerman Security отмечает, что камеры и другое оборудование для видеонаблюдения являются основными средствами отпугивания грабителей, а видимый знак безопасности также входит в их список 10 лучших. 1 US News and World Report также объясняет, что датчики движения являются ключевым фактором в отражении потенциальных нежелательных гостей. 2 Если у вас установлена ​​уличная камера — отлично! Но если ему не хватает ночного видения, в темноте от него мало пользы. И ваш знак системы безопасности не годится, когда вы сидите в темноте рядом с кустами.Активируемый движением свет сам по себе может выступать в качестве средства защиты от взлома, но он также может поддерживать наружные камеры и даже проливать свет на ваш знак безопасности.

Вы, конечно, можете просто оставить уличное освещение включенным, когда вас нет дома, но это стоит денег (150-ваттный уличный прожектор, работающий в течение 8 часов, обойдется вам примерно в 52 доллара в год 3 ). Не говоря уже о том, что вы внесете свой вклад в проблему светового загрязнения, которое мешает многим жителям городов и пригородов действительно видеть звезды ночью. 4

Как сделать ночник с датчиком движения своими руками

Это четвертый эпизод в нашем сериале из шести видеороликов, в котором Боб Клагетт из I Like to Make Stuff занимается домашними проектами DIY, вдохновленными особенностями нового Ford F-150 .

Вы знаете, что такое упражнение: вы просыпаетесь посреди ночи, чтобы выпить стакан воды или пойти в ванную. Но есть ли что-нибудь более неприятное, чем блуждание в кромешной тьме? Установив светодиодные фонари с датчиком движения под основанием кровати, вы избавитесь от этой проблемы в этом проекте «сделай сам».Свет достаточно яркий, чтобы помочь вам сориентироваться, но достаточно незаметный, чтобы не беспокоить вашего партнера и не мешать вам снова заснуть. Это идеальный совет для молодых родителей, комнат в общежитиях, партнеров с разным расписанием и всех, кто ищет умное и легкое обновление для своего сна. Этот проект DIY был вдохновлен светодиодным освещением коробки в Ford F-150, которое позволяет легко перемещать оборудование в грузовик и выходить из него даже в темноте.

Готовы сделать собственный ночник с датчиком движения? Посмотрите видео выше и выполните следующие простые действия.

Шаг 1. Отрежьте светодиодные ленты по размеру вашей кровати

Приобретите рулон светодиодных лент, длина которого соответствует периметру вашей кровати. Обрежьте полоску только в отмеченных точках ножницами, чтобы убедиться, что это безопасно.

Шаг 2: Прикрепите полосы под кроватью

Снимите защитную ленту и прикрепите светодиодные фонари под кроватью. Некоторые светодиодные ленты бывают разных цветов.Если вы используете разноцветную полоску, с помощью пульта дистанционного управления RGB выберите цвет, под которым вы хотите просыпаться перед сном.

Шаг 3: Подключите светодиоды и датчик движения

Подключите светодиоды к датчику движения, а затем подключите датчик движения к розетке.

Шаг 4: Установите или разместите датчик движения

Разместите датчик движения в любом месте комнаты. Лучшее место, вероятно, будет на полу под кроватью или на прикроватной тумбочке.

Всего за несколько простых шагов у вас теперь есть собственный настраиваемый ночник с датчиком движения! Следите за новостями, чтобы увидеть больше эпизодов из серии DIY, вдохновленных Ford F-150.

Автоматический датчик освещения | Купите автоматические датчики света и датчики движения для люминесцентных ламп онлайн

Программирование освещения в вашем доме или офисе имеет важное значение для экономии денег на расходах на электроэнергию. С помощью этих датчиков и средств управления освещением от Warehouse-Lighting.com, вы можете легко запрограммировать включение или выключение света в зависимости от загруженности комнаты. Наш выбор датчиков дает вам множество возможностей для создания нестандартных световых решений в вашем помещении. Если вам нужен настенный датчик, потолочный датчик или датчик движения, наши высококачественные элементы управления освещением позволяют вам управлять освещением в помещении, не беспокоясь о том, что свет остается включенным или используется ненужная энергия. Это экономичное и экологически чистое решение, которое вы можете легко использовать в своем доме или офисе.

Типы датчиков и органов управления освещением:

  • Умная автоматизация. Предоставляя пользователям возможность управлять освещением со своего смартфона, это один из самых универсальных и полезных элементов управления освещением. Их можно запрограммировать для работы с различными типами ламп, типами светильников и различными помещениями, как жилыми, так и коммерческими.
  • Пассивные инфракрасные потолочные датчики. Эти датчики идеально подходят для больших помещений, которые стремятся избежать потерь энергии. Эти датчики активируют осветительные приборы в зависимости от температуры помещения, которое изменяется во время пребывания людей.Их также можно установить на определенное время, чтобы выключить свет, например, на время закрытия предприятия.
  • Ультразвуковой датчик потолка. Эти датчики предназначены для использования в ограниченном пространстве, где есть ограниченная возможность улавливания движения или инфракрасного излучения. Этот тип устройства идеально подходит для холлов, складских помещений и т. Д. И позволяет сэкономить на расходах на электроэнергию в часто забытых помещениях.
  • Датчики High Bay. Предназначены для использования на потолках высотой более 20 футов, они позволяют прибору либо включаться, либо выключаться при приспособлении к этому большему расстоянию.Лучше всего то, что они будут работать с различными типами светильников и ламп.
  • Датчики движения. В то время как некоторые датчики работают на тепле, другие определяют движение как сигнал для обеспечения освещения. Они идеально подходят как для больших, так и для маленьких пространств, чтобы исключить включение освещения, когда в помещении никого нет.
  • Датчики присутствия. Доступны в различных размерах и типах для удовлетворения различных потребностей, они используются для выключения или включения освещения в зависимости от того, когда комната занята.Их можно использовать в больших и малых помещениях в жилых, коммерческих и промышленных помещениях.
  • Датчики уборки фото и дневного света. Обычно они используются с уличными приборами, чтобы включать их ночью, когда уровень солнечного света опускается ниже определенного уровня, а затем выключают их, когда встает солнце. Датчики уборки урожая измеряют уровень дневного света и затемняют или выключают свет в зависимости от уровня освещенности. Оба используются для экономии энергии.
  • Датчики контроля стены. С настенным датчиком управления вы можете установить несколько значений времени и дней, чтобы освещение работало только по мере необходимости. Они идеально подходят для бизнеса или других помещений, где освещение требуется только в определенное время.
  • Датчики настенных переключателей. Датчик этого типа идеально подходит для использования в жилых и некоторых коммерческих помещениях и для работы в ограниченном пространстве. Они бывают разных вариантов, чтобы удовлетворить несколько потребностей.

Благодаря такому большому количеству опций для датчиков и элементов управления освещением, мы уверены, что вы можете настроить этот важный аспект под свое пространство.Для удовлетворения ваших конкретных потребностей доступны различные варианты монтажа, в том числе несколько вариантов, которые не требуют поворотных соединителей для быстрой установки. Мы также предлагаем различные программируемые датчики, которые могут быть предварительно настроены с временной задержкой или другими запрограммированными схемами освещения. Это помогает сохранить только те огни, которые вы хотите, в то время, когда они вам нужны. Кроме того, наши датчики и органы управления освещением надежны и устойчивы к взлому, что позволяет вам легко контролировать свои световые решения.

Если вы ищете способы сократить расходы на электроэнергию и сделать свой дом или бизнес более безопасным, приобретите эти датчики и средства управления освещением на сайте Warehouse-Lighting.com сегодня. Наш выбор дает вам множество вариантов, чтобы найти лучший датчик для вашего пространства. Кроме того, вы можете приобрести несколько элементов управления освещением, чтобы воспользоваться нашими скидками на оптовые заказы. Свяжитесь с нами, если у вас возникнут какие-либо вопросы, и мы будем рады помочь вам найти правильные световые решения для ваших нужд.

Часто задаваемые вопросы

Что такое управление освещением?

Элементы управления освещением автоматически включают и выключают свет по мере необходимости и экономят электроэнергию.Конечно, вы можете сэкономить энергию, выключая свет, когда он не нужен, но иногда мы забываем или не замечаем, что оставили его включенным. Управление освещением решает эту проблему. Вот несколько примеров управления освещением:

Какие типы управления освещением являются наиболее распространенными?

  • Диммеры
  • Движение
  • Занятость
  • Фотодатчики
  • Таймеры

Каковы преимущества использования управления освещением?

  • Элементы управления освещением изменяют внешний вид пространства
  • Элементы управления освещением упрощают различные функции пространства
  • Элементы управления освещением могут изменять атмосферу и настроение
  • Элементы управления освещением могут уменьшать блики
  • Элементы управления освещением повышают удовлетворенность пользователей, предоставляя пользователям возможность управлять своим освещением

»
}
},
{
«@type»: «Вопрос»,
«name»: «Какие типы управления освещением наиболее распространены?»,
«acceptAnswer»: {
«@напечатайте ответ»,
«текст»: »

»
}
}
,
{
«@type»: «Вопрос»,
«name»: «Каковы преимущества использования управления освещением?»,
«acceptAnswer»: {
«@напечатайте ответ»,
«text»: «Элементы управления освещением изменяют внешний вид пространства. Элементы управления освещением облегчают выполнение различных функций пространства. Элементы управления освещением могут изменять атмосферу и настроение. Элементы управления освещением могут уменьшить блики.
}
}

]
}

Датчики движения экономят энергию?

Диммеры, переключатели, активируемые движением, и таймеры освещения могут помочь снизить потребление энергии.Во многих случаях домовладельцы, которые сочетают свои обновления управления освещением с высокоэффективными лампами или светильниками, получают еще большую экономию. Однако важно понимать, что эти инструменты управления освещением не являются универсальными решениями. В правильном контексте они действительно могут снизить затраты на электроэнергию, но в других ситуациях они могут оказаться невыгодными, и они могут вообще не работать, если соединены с неправильными светильниками или лампами.

Вот что вам следует знать, прежде чем вы решите модернизировать систему управления освещением в вашем доме.

Какие элементы управления доступны?

Различные типы освещения имеют разные преимущества и недостатки. Ключ к тому, чтобы получить максимальную отдачу от этого конкретного проекта по благоустройству дома, — это найти правильную комбинацию света, выключателей и датчиков для нужд вашего дома. Диммерные переключатели и таймеры существуют уже несколько десятилетий, но новые технологии улучшили их характеристики с точки зрения энергоэффективности и надежности.

В другом «семействе» средств управления освещением используются датчики, определяющие, когда включать или выключать свет, включая датчики тепла, движения и звука, которые включают свет, когда кто-то входит в комнату, и выключают их после того, как человек уходит.Датчики света также отключают лампы, когда естественного света достаточно для освещения внутреннего или внешнего пространства.

Что нужно знать о диммерах

Домовладельцы десятилетиями использовали диммеры для управления яркостью своих светильников. В наши дни диммеры могут также помочь сэкономить на освещении при правильных обстоятельствах. Их самые большие преимущества в том, что коммутаторы относительно дешевы, а новые модели не нагреваются, как их предшественники.Диммеры будут работать с лампами накаливания, но они уменьшают выходную мощность лампы, а не ее мощность: лампа потребляет энергию по мере того, как становится ярче.

Финансирование вашего следующего проекта благоустройства дома

Готовы ли вы к следующему ремонту дома?

Если вашей целью является экономия энергии, вы, вероятно, сэкономите больше денег, приобретя лампы низкой мощности вместо того, чтобы затемнять лампы большей мощности. В качестве альтернативы вы можете соединить диммерные переключатели с высокоэффективными лампами. Некоторые диммеры могут работать со светодиодными или компактными люминесцентными лампами, но только если лампы специально предназначены для диммеров.Точно так же диммеры должны быть совместимы с технологиями светодиодов и CFL для получения желаемого результата. К счастью, большинство производителей ламп и переключателей четко обозначают функции диммирования, поэтому вы сможете оценить совместимость продукта, просто взглянув на коробку.

Получение максимальной отдачи от таймеров освещения

Таймеры включают и выключают свет в одно и то же время каждый день. Это может со временем сэкономить деньги на расходах на электроэнергию, поскольку защитит от случайного включения света.Домовладельцы также могут использовать таймеры для включения и выключения света, когда их нет дома, тем самым экономя энергию. Таймеры могут быть особенно эффективны при наружном освещении, например, при освещении крыльца. Таймер включит свет в вечерние часы, а затем выключит его, когда он больше не нужен, что также помогает минимизировать затраты на электроэнергию.

Поскольку таймеры измеряют продолжительность включения света, эти продукты могут помочь домовладельцам лучше узнать об их использовании и вдохновить их на постепенное снижение потребления.Таймеры совместимы со всеми типами лампочек и светильников, поэтому домовладельцы могут легко использовать эти продукты со своими существующими лампами.

Описание датчиков

Выключатели света с различными типами датчиков могут обеспечить экономию энергии, но они также могут быть неэффективными в определенных ситуациях и приложениях. Например, очевидным преимуществом уличных светильников для датчиков движения является то, что они включаются только тогда, когда кто-то или что-то находится поблизости. Таким образом, в целом они будут потреблять меньше энергии, чем стандартные фонари или фонари, которые управляются таймерами.Однако это верно только в том случае, если они соединены с таймером или фотодатчиком (датчиком освещенности) — свет фактически будет тратить энергию, если он включен в дневное время, когда он ощущает движение. Фоточувствительные фонари также можно использовать сами по себе на улице без датчиков движения. Эти огни загораются в сумерках и автоматически горят до рассвета. Они особенно удобны в северных широтах, где закат может варьироваться на несколько часов в зависимости от времени года, что затрудняет переключение таймера.

Внутренние, инфракрасные или звуковые датчики могут обнаруживать, когда кто-то входит в комнату. Эти элементы управления часто сгруппированы вместе и называются «датчиками присутствия». Они выключают свет, когда больше не чувствуют никого в комнате, защищая от потери энергии из-за того, что свет остается включенным, когда его никто не использует. Датчики присутствия лучше всего работают в комнатах, которые не заняты постоянно: ванных комнатах, гостевых комнатах, гардеробных, подвальных комнатах отдыха и так далее. В этих районах с низкой проходимостью, если кто-то оставит свет включенным, вы можете не заметить его несколько часов (даже дней).Датчик защитит от этой потери энергии. Однако в гостиных, кухнях или основных спальнях датчик может быть больше неудобством, чем экономией денег — особенно в больших комнатах, где датчик может не обнаруживать, что кто-то еще находится, и выключать свет, который остается включенным.

Соответствующее сопряжение

Датчики могут защитить от рассеянности, например, выключая свет в помещениях с низкой проходимостью или на открытом воздухе. Таймеры могут помочь домовладельцам спланировать и потенциально сократить свои ежемесячные затраты на электроэнергию, а диммеры также могут обеспечить некоторые скромные преимущества в экономии энергии в сочетании с соответствующим освещением.Фактически, все эти улучшения будут работать лучше всего в сочетании с энергоэффективными лампочками и осветительными приборами.

Как К Оплатите За Ваш Освещение Обновления

Стоимость может стать препятствием между домовладельцами и полным обновлением системы управления освещением, которое даст им реальные преимущества в экономии энергии. К счастью, финансирование PACE (чистая энергия с оценкой собственности) может помочь в оплате таких обновлений. Улучшения, ведущие к повышению энергоэффективности, могут претендовать на участие в программах PACE.Эти программы помогают владельцам собственности покрывать авансовые расходы, связанные с повышением эффективности. Затем домовладельцы могут оплачивать проект со временем, добавляя к своим годовым налогам на недвижимость. Со временем потенциальная экономия, полученная в результате улучшения, может снизить общие затраты владельца собственности.


PACE может помочь вам профинансировать сотни проектов по энергосбережению. Узнайте, доступен ли PACE в вашем районе — свяжитесь с Ygrene по телефону (855) 901-3999; info @ ygreneworks.com.

Почему мой датчик движения остается включенным

Установка детектора движения на вашем участке — отличный способ обезопасить свой дом. Примерно 60 процентов осужденных грабителей заявили, что они бы держались подальше от хорошо освещенного дома с системой безопасности. Но что делать, если ваш детектор движения неисправен? Если ваш движущийся свет остается включенным все время, вы можете позвонить в профессиональную компанию по наружному освещению или можете что-то сделать с этим самостоятельно. Вот несколько советов по устранению неполадок, если ваш детектор движения остается включенным все время.

Что заставляет мой свет гореть?

Неисправность детектора движения может зависеть от нескольких факторов, включая возраст, повреждения от урагана, скачок напряжения, неправильная установка и неправильные настройки. Некоторые проблемы легко исправить без профессиональной помощи.

  • Настройка высокой чувствительности — Если настройка чувствительности вашего источника слишком высока, он может загореться при малейших триггерах, таких как лист, развевающийся на ветру, или пылинка, оседающая на датчике движения.
  • Настройки длительного времени — В большинстве случаев свет вашего детектора движения должен оставаться включенным только в течение 20–30 секунд после срабатывания. Однако вы можете изменить настройки, чтобы они оставались включенными дольше. Например, многие источники света имеют настройки от нескольких секунд до часа и более. Если вы установили слишком большую продолжительность, может показаться, что ваш движущийся свет никогда не выключается.
  • Застрял в автоматическом включении — Многие источники света имеют автоматическую настройку, при которой они остаются включенными все время.Возможно, вы активировали этот режим, даже не осознавая этого. Неисправности также могут привести к зависанию света в этом режиме.

Как починить детектор движения в стиле DIY

Движущийся свет, который горит постоянно, не всегда требует вмешательства специалиста. Есть несколько вещей, которые вы можете попробовать сами, прежде чем обращаться за помощью:

  • Проверка чувствительности — Отрегулируйте настройки чувствительности датчика и проверьте их. Запускайте разные сценарии, размещая или бросая предметы, чтобы увидеть, какие из них активируют ваш свет.Если тестовые объекты, которые запускают ваш свет, находятся далеко или крошечные, ваша настройка чувствительности, вероятно, слишком высока. Продолжайте регулировать, пока не добьетесь нужного результата.
  • Перезагрузите детектор движения — Чтобы сбросить световой сигнал движения, отключите его от источника питания на полные 10 секунд. Подключите его снова и позвольте ему снова включиться. Это должно сбросить ваш свет и отключить функцию автоматического включения.

В дополнение к этим вещам, рекомендуется проконсультироваться с вашим руководством и дважды проверить настройки и функции вашего светильника.Есть вероятность, что вам просто нужно немного изменить настройки вашего источника света или что ваше устройство необходимо сбросить.

Знайте, когда нужно нанять специалиста

Как и во всем остальном, наступает время, когда лучше всего обратиться к профессионалу, который починит за вас свет. Если ваше устройство повреждено или вы считаете, что проблема связана с электричеством, вам всегда следует обращаться за помощью, потому что самостоятельный ремонт может быть опасным. Кроме того, если вы какое-то время работали со своим светом и не нашли решения, обратитесь за помощью.Нет смысла тратить время на то, что могло бы быть простым и недорогим решением для того, кто больше разбирается в охранных огнях и датчиках движения.

Если вам нужна профессиональная помощь в ремонте детектора движения, звоните в Enhanced Outdoor Lighting & Design. Они могут помочь вам со всеми вашими потребностями в наружном освещении и даже бесплатно дадут вам оценку.

Поиск пользователей | Houzz

Invisible Motion Activated Wall / потолочный светодиодный светильник SMART, серия EE112WMC, белыйот eSenlite

EE112WMC (WW), светодиодный светильник eSenLite Green Energy обеспечивает непревзойденное качество и надежность.Он построен с использованием передовой технологии доплеровского датчика и разработанных функций энергосбережения «SMART». Это уникальный светодиодный светочувствительный элемент с питанием от переменного тока, с функциями SMART и белым светодиодом. Он имеет стильный легкий дизайн и прост в настройке и установке. Он отличается высокой энергоэффективностью и может быть установлен во многих различных местах, а мощность освещения можно регулировать в соответствии со всеми вашими потребностями в освещении. Он очень отзывчивый и всегда загорается при обнаружении движения.Этот светильник рассчитан на длительный срок службы, чтобы обеспечить долгосрочное безотказное обслуживание с использованием экологически чистых светодиодов «SMART» Green Energy. Режим энергосбережения SMART обеспечивает значительное снижение энергопотребления. Этот светильник специально разработан как заменяющий светильник для замены устаревших осветительных приборов переменного тока и для новых установок в качестве энергосберегающего освещения. Он имеет доступную цену и предлагает широкий спектр применений для домашнего, коммерческого и промышленного наружного и внутреннего освещения.Этот светильник может быть потолочным или настенным. Максимальная яркость составляет 950 люмен (эквивалент 100-ваттной лампы).
Свет разработан, чтобы быть полностью функциональным для большинства наружных и внутренних условий, диапазон рабочих температур: от 4ºF до 125ºF; степень защиты от атмосферных воздействий — IP65
Доплеровский / микроволновый датчик может обнаруживать движение через большинство неметаллических препятствий (стены, шторы, стекла / окна), и при обнаружении движения свет включается без какой-либо задержки даже до входа в освещаемое пространство
Технология доплеровского зондирования обеспечивает выдающиеся характеристики обнаружения движения и, в отличие от стандартного обнаружения движения PIR, эффективно обнаруживает изменения при температуре окружающей среды.
Профиль интеллектуального измерения может быть установлен для режимов включения-выключения, задержки или регулируемого уровня затемнения.
Датчик не обнаруживает какое-либо движение в закрытой области после предварительно установленного времени задержки, тогда его можно настроить на «полное выключение» или «постепенное затемнение» до предварительно установленного уровня освещенности на 20% от полной яркости.
Стандартное освещение Его можно использовать в качестве нового освещения переменного тока или для замены существующих устаревших осветительных приборов или ламп в качестве стандартного двухпозиционного освещения, управляемого выключателем, а также в качестве приложений освещения от сумерек до рассвета с питанием от переменного тока, которые обеспечивают непрерывное освещение
От заката до рассвета — может обеспечивать охранное / охранное освещение в течение всей ночи, он имеет встроенный регулируемый фотодатчик внешнего освещения, который автоматически включает свет на предварительно установленный уровень освещения, когда он обнаруживает изменения в окружающем освещении
При работе в предустановленном темпе до рассветного уровня освещения, если обнаружено движение, датчик движения / переключатель и таймер активируют свет на полную яркость.
Интеллектуальные источники энергии зеленого света марки eSenLite отличаются высокой надежностью и удобством в использовании, они доступны по цене и предлагают неограниченное практическое применение в жилых, коммерческих, промышленных, рекреационных, внутренних и наружных применениях.
Светильник имеет 60 светодиодов SMT, а крышка светового купола изготовлена ​​из усиленного формованного пластика.
Требования к источнику питания переменного тока могут быть от: 110-130 В / переменного тока, 50/60 Гц.
Нагрузка: 12 Вт, диапазон обнаружения / чувствительность: 6-26 футов./ 2-8 м x диаметр 360 ° на высоте 6-10 футов, доплеровский датчик FREQ: 5,8 ГГц, настройка диапазона времени задержки: от 10 секунд до 12 минут, настройка уровня внешней освещенности: 50-2000 люкс (освещение от заката до рассвета) RF чувствительность: 0,3 мВт
Интеллектуальные фонари eSenLite спроектированы, разработаны, спроектированы и проходят контроль качества в США, а наш корпоративный офис в Калифорнии обеспечивает обслуживание клиентов и техническую поддержку.Подробнее

Лучшие светильники с датчиком движения для улицы: Руководство по покупкам + выбор

Фото: istockphoto.com

Наружное освещение — отличное средство сдерживания преступности, но оставлять свет включенным на всю ночь — это дорогостоящая трата энергии.Решение? Подсветка датчиков движения включается, когда они обнаруживают движение — независимо от того, вызвано ли это движение бездельником, скрывающимся в тени, или членом семьи, возвращающимся домой после наступления темноты (в этом случае свет не обеспечивает защиту дома, а помогает видимость). Если вы подумываете об установке уличных фонарей с датчиком движения, лучшие варианты для вас зависят от множества факторов, включая ваш бюджет, ваши потребности в безопасности и ваш повседневный образ жизни. Впереди мы расскажем о функциях, которые нужно искать, и поделимся нашими любимыми выборами среди лучших доступных уличных датчиков движения:

  1. ЛУЧШИЙ В ЦЕЛОМ: ALL-PRO Outdoor Security Revolve LED Triple Head Flood Light
  2. ЛУЧШИЙ ВЫБОР ECO: URPOWER Водонепроницаемый светильник с датчиком движения на солнечной энергии
  3. НАИЛУЧШАЯ ЦЕНА: Mr.Светодиодный прожектор Beams с беспроводным аккумуляторным датчиком движения

Фото: amazon.com

Механика датчика движения

Когда свет датчика движения обнаруживает близлежащее движение, он включается, заливая территорию ярким освещением. Для обнаружения приходов и уходов вокруг вашего дома используются различные технологии:

  • Микроволновая печь: Этот тип датчика излучает электромагнитные импульсы, которые отражаются от движущихся объектов.
  • Пассивный инфракрасный порт: Известный под аббревиатурой PIR, этот очень распространенный тип датчика включает свет при обнаружении тепла тела.
  • Площадь, отражающая: Этот датчик также использует инфракрасные лучи — излучаемые светодиодами (LED) — а затем измеряет отражение. Когда происходит движение, датчик регистрирует изменение расстояния отраженных лучей и включает свет.
  • Ультразвук: Этот акустический датчик излучает высокочастотные звуковые волны, которые отражаются от близлежащих объектов. Когда волны отражаются от движущегося объекта, датчик срабатывает, и включается свет. Обратной стороной ультразвуковых датчиков является высокий уровень ложных срабатываний от таких безобидных вещей, как сдувание листьев.
  • Двойная технология: Комбинация двух из указанных выше типов датчиков снижает количество ложных срабатываний. В светильнике с двойной технологией оба датчика должны сработать, прежде чем свет включится.

Примечание. Производители не обязаны указывать тип технологии, используемой в их лампах, на упаковке или в онлайн-описании, поэтому вы можете не знать, какую технологию вы покупаете, если не обратитесь в компанию и не запросите эту информацию.

Основные соображения при выборе правильного источника света для датчика движения

При поиске источника света для датчика движения учитывайте свои индивидуальные потребности, например, как далеко вы хотите, чтобы свет обнаруживал движение, насколько ярким он должен быть, и источник энергии, который вы будете использовать.

  • Дальность обнаружения: Расстояние, на котором датчик движения может уловить движение, называется диапазоном его обнаружения; как правило, он указан на упаковке или в описании. Большинство датчиков движения могут обнаруживать движение на расстоянии от 20 до 100 футов. Помимо расстояния, обратите внимание на угол обнаружения источника света, измеренный в градусах, который позволит вам узнать диапазон поля обнаружения.
  • Тип света: В большинстве современных наружных датчиков движения используются светодиодные лампы, потому что они дают яркое, четкое освещение, остаются холодными и потребляют меньше энергии, чем другие лампы, например лампы накаливания.Некоторые, однако, возьмут лампы накаливания, люминесцентные или галогенные лампы — см. Информацию на упаковке или описание, чтобы узнать.
  • Варианты питания: Самые яркие наружные светильники подключаются напрямую к электрической системе вашего дома, где они имеют постоянную подачу электричества, но светильники с датчиками движения на батарейках и солнечных батареях проще установить.
  • Период свечения: Это относится к тому, как долго свет будет оставаться включенным до автоматического выключения.Многие источники света имеют установленный период, например 20 секунд, в то время как другие можно отрегулировать, чтобы они оставались включенными на более длительный или короткий период времени.
  • Люмен: Сила света измеряется в люменах, и для сравнения, лампа на 60 Вт дает около 800 люмен, а лампа на 100 Вт дает 1600 люмен. Многие, но не все лампы для обнаружения движения будут указывать доступные люмены на упаковке или в описании.

Фото: istockphoto.com

Варианты монтажа и дизайна

Практически задумываясь об установке уличного фонаря безопасности, вы, вероятно, знаете, где его поставить.

  • Светильники с датчиками движения с прямым подключением часто устанавливаются на высоте двери или над ней на внешних стенах и могут поставляться с одним или несколькими регулируемыми прожекторами, которые можно регулировать в зависимости от области, которую вы хотите осветить. Эти типы огней обычно имеют самый большой диапазон обнаружения, до 100 футов, и могут быть настроены для освещения больших участков двора или проезжей части.
  • Декоративные настенные светильники с датчиками движения выглядят как стандартные светильники для крыльца и при включении будут освещать примерно ту же площадь, что и стандартный светильник для крыльца.Декоративные светильники с датчиками движения часто имеют более близкий диапазон обнаружения, чем их собратья-прожекторы.
  • Варианты монтажа под карнизом (под свесом крыши) обеспечивают более сдержанный вид, который не отвлекает от остальных декоративных элементов дома.
  • Светильники с датчиками движения с батарейным питанием можно устанавливать практически в любом месте, но их нельзя размещать так далеко, чтобы не было проблем с заменой батарей. Этот тип света хорошо подходит для складских сараев и других хозяйственных построек, в которых нет электропроводки.Они бывают самых разных декоративных и декоративных стилей.
  • Солнечные светильники с датчиками движения также могут быть расположены в разных местах, но имейте в виду, что их панели зарядки фотоэлементов должны получать прямой солнечный свет в течение дня, чтобы накапливать достаточно энергии для работы в течение ночи.

Приятно иметь (но не нарушить договор) Характеристики

  • Автоматический сброс: Поскольку они прерывают подачу электричества, скачки напряжения могут повлиять на освещение датчика движения с прямым подключением, что приведет к включению света, и оставайся или оставайся выключенным.Благодаря функции автоматического сброса свет будет автоматически сбрасываться после скачка напряжения. Альтернативный вариант — вручную отключить питание на полминуты, а затем снова включить его, чтобы перезагрузить устройство.
  • Регулируемое освещение: Несколько прожекторов с датчиком движения можно настроить для освещения более чем одной области. Некоторые светильники поставляются с регулируемыми головками, которые позволяют направлять свет узким лучом или широким светом.
  • Регулируемая чувствительность: Чтобы свести к минимуму неприятные срабатывания, такие как включение света при ветре листьев, некоторые модели позволяют настраивать чувствительность, поэтому будет обнаруживаться только сильное твердое движение.
  • Регулируемая продолжительность освещения: Это позволяет вам регулировать продолжительность времени, в течение которого свет остается включенным. Этот вариант чаще встречается в светильниках с прямым подключением, потому что как только свет загорается, он может быстро разрядить батарею или солнечный элемент, если остается включенным более 30 секунд.

Наш лучший выбор

Фото: amazon.com

1. ЛУЧШИЙ В ЦЕЛОМ: Вращающийся светодиодный трехголовочный светодиодный прожектор ALL-PRO для наружной безопасности

Гладкий светильник белого или бронзового цвета, предназначенный для установки на карниз или нижняя сторона крытого патио, Revolve Triple Head гармонирует с декором вашего дома и предлагает до 50 футов и 270 градусов скрытого обнаружения движения.Благодаря трем оптическим светодиодным источникам света он излучает мощность 2400 люмен, чтобы осветить ваш ландшафт ярким, как днем. При размещении в углу карниза вращающуюся оптику Revolve можно отрегулировать для освещения двух сторон дома; он также имеет возможность регулировать продолжительность освещения от одной до 12 минут. Примечание. Этот светильник с прямым подключением должен быть подключен к электрической системе вашего дома.

Фото: amazon.com

2. ECO PICK: солнечные светильники с датчиком движения URPOWER

Эти светильники с датчиком движения URPOWER заряжаются от четырех до шести часов под прямыми солнечными лучами.После зарядки их внутренние батареи вырабатывают достаточно энергии, чтобы обеспечить яркое освещение, которое длится 30 секунд после обнаружения движения в пределах десяти футов от их проницательных датчиков движения. URPOWER four pack — хороший выбор для тех, кто возвращается домой после наступления темноты и боится спотыкаться в темноте. Он позволяет улучшить обзор на каждом шагу от подъездной дорожки к входной двери. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Фото: amazon.com

3. ЛУЧШАЯ ЦЕННОСТЬ: Светодиодный прожектор Mr. Beams с беспроводным аккумулятором и датчиком движения

Солнце и электрик не нужны! Потому что мистерBeams Wireless Spotlight питается от трех батарей типа D, вы можете установить его практически в любом месте — на заборе, в гараже, складском сарае или даже на дереве — и иметь свет там, где вы хотите. Батареи служат в этой модели с низким энергопотреблением надолго (до 12 месяцев), и ее способность направлять освещение на определенную область является приятной особенностью. При срабатывании движения на расстоянии до 30 футов свет освещает непосредственную область и горит примерно 20 секунд.

Добавить комментарий

Ваш адрес email не будет опубликован.
