Сломался терморегулятор теплого пола – что делать?

Главная→Полезная информация→Информация по терморегуляторам→Проверка терморегулятора температуры теплого пола

Каждый стремиться создать в своем доме максимально комфортные и уютные условия проживания, что во многом зависит от температурного режима в помещении. Благодаря стремительному развитию современных технологий рынок отопительных приборов активно пополняется новинками, одной из которых являются системы теплых полов.

Теплые полы набирают все большую популярность среди потребителей, поскольку обладают рядом весомых преимуществ: температура обогрева задается вручную, с точностью до градуса, система полностью не видна глазу, не занимает полезного пространства в помещении, полностью безопасна в эксплуатации, а стоимость, с учетом поразительно большого срока службы (20-30 лет!), весьма демократична.

И это далеко не весь перечень преимуществ теплых полов, однако, как и в любом другом устройстве обогрева, в системе могут возникнуть неисправности. Чаще всего проблема заключена в поломке термостата либо датчика температуры. В статье мы расскажем, как проверить исправность терморегулятора теплого пола и протестировать его на работоспособность.

Основные составляющие системы «теплый пол»

Перед тем, как проверить терморегулятор теплого пола, необходимо изучить основные составляющие системы обогрева, которые могут быть повреждены.

Система теплого пола состоит из:

нагревательного кабеля/пленки/мата;
температурного датчика;
терморегулятора.

После того как по нагревательному элементу (пленке/кабелю) проходит электрический ток, он начинает излучать тепло, которое распространяется через стяжку, покрытие пола по помещению.

Роль датчика температуры – замерять температуру воздуха в помещении или температуру поверхности пола и передавать данные на терморегулятор. Терморегулятор же в свою очередь осуществляет полный контроль и управление обогревом: на устройстве задается желаемый температурный режим, и оно автоматически включает/отключает обогрев, чтобы отрегулировать температуру в помещении согласно настройкам.

Если система теплого пола функционирует неправильно или вовсе вышла из строя, необходимо провести предварительную проверку, которая поможет выявить причины неисправности и узнать, не работает терморегулятор теплого пола или из строя вышел непосредственно нагревательный элемент, датчик теплого пола.

Проверка работоспособности нагревательных элементов теплого пола

Чтобы убедиться, что причина неисправности не заключена в самом теплом полу, его можно подключить к сети без терморегулятора. По истечению некоторого времени пол должен стать теплым. Если так и произошло, то искать неисправность следует в терморегуляторе.

Стоит помнить, что без терморегулятора теплый пол функционирует на всю мощность, а включать/отключать обогрев нужно вручную – такая эксплуатации системы крайне неудобна и неэкономна.

Проверка терморегулятора теплого пола

Чтобы проверить, нужна ли замена терморегулятора теплого пола, следует сделать несколько несложных шагов:

проверьте, правильно ли подключены все провода, для этого воспользуйтесь схемой из инструкции/паспорта устройства;
задайте на терморегуляторе минимальное температурное значение;
подключите прибор к сети в 220В и проверьте, какое напряжение на регуляторе температуры, то есть на контактах №1 и №2, – напряжение на них также должно быть 220В;
переведите тумблер в позицию «включено»;
терморегулятор проверните до максимума (по часовой стрелке). Когда температура повышается, реле издает характерный щелчок – это признак исправной работы. Но если щелчки постоянные – значит перестал работать терморегулятор теплого пола;

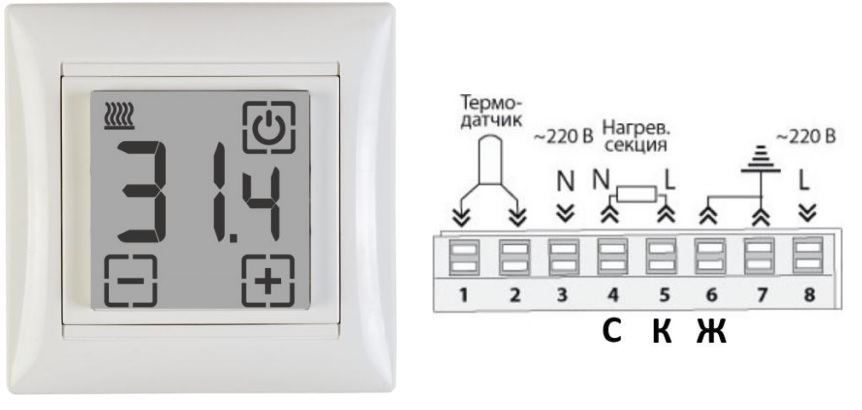

проверьте напряжение на контактах №3 и №4 (температура все еще на максимуме), если оно отсутствует, то причиной неисправности является датчик температуры. На программируемых моделях терморегуляторов при неисправности датчика на дисплее появляется соответствующее уведомление.

Убедиться в том, что сломался/сгорел терморегулятор теплого пола, можно при помощи уменьшения температуры обогрева: в это время исправное реле прекращает подачу напряжения на систему.

Работоспособность температурного датчика можно проверить, измерив его сопротивление, оно должно совпадать с теми показателями, которые указаны в паспорте устройства, если данные разнятся, датчик подлежит замене.

Как устранить неисправность?

Если диагностика системы выявила неисправность в датчике температуры, и конструкция терморегулятора позволяет его заменить, то следует приобрести аналогичную модель датчика и установить новый. Стоит учесть, что приобретаемый датчик должен иметь такое сопротивление и быть такого же типа, как и предыдущая модель. Если Вам необходима помощь в выборе этого устройства, Вы можете обратиться за бесплатной консультацией к специалистам нашего магазина по контактам, указанным в шапке сайта.

Но если оказалось, что неисправно реле, то необходима замена терморегулятора температуры теплого пола. Из универсальных термостатов Вы можете выбрать модели Terneo ST или Terneo Pro: они позволяют установить отдельный температурный режим для разных временных интервалов, что позволит сэкономить электроэнергию.

Найти, чем заменить терморегулятор теплого пола, Вы также можете в разделе нашего сайта «Терморегуляторы».

Модельный ряд датчиков температуры, терморегуляторов достаточно велик, и если Вы испытываете затруднения при выборе, Вы можете рассчитывать на помощь наших специалистов. За бесплатной консультацией Вы можете обратиться в рабочие часы к нашим менеджерам, набрав по номерам из шапки сайта, или через форму онлайн-консультанта.

20 февраля 2017 г.
www.SdelaemTeplo.ru ©

Регулятор для теплых полов | Термостат для теплого пола

Теплый пол является обычным нагревательным элементом, его особенность состоит в его размещении. Как и любой нагревательный прибор, который должен поддерживать определенную температуру воздуха или какой-то поверхности, теплый пол имеет регулятор температуры. Его называют термостат или терморегулятор.

Термостат предназначен для управления температурой теплого пола, чтобы она не отклонялось от заданного значения температуры. Обычно все подобные термостаты для теплых полов комплектуются совместно с самими теплыми полами. Но есть и универсальные термостаты, которые могут управлять любыми теплыми полами. Причем последние могут быть любого принципа действия и, в частности, могут быть подключены для обогрева инфракрасного теплого пола. Так, например, компания Nobo выпускает универсальные термостат для управления теплыми полами любого бренда и для системы любого принципа действия, причем управление возможно даже удаленно, через Интернет.

Какие разновидности термостатов существуют на рынке управления электрическими теплыми полами?

Самый простой и бюджетный вариант терморегулятора — это термостат с механической регулировкой температуры. Обычно в качестве регулятора используется колесико, вращая которое можно выставить нужную температуру теплого пола. Единственным недостатком такого регулятора может считаться неточное выставление значения температуры, так как шкала не имеет точной и мелкой градуировки установки числового значения температуры.

В качестве управляющего элемента может служить не только колесико, но и бегунок. Положительные и отрицательные моменты такие же, как и у термостата с колесиком.

Более дорогой терморегулятор с электронным управление и выставлением температуры на цифровом табло на самом термостате — намного удобнее, чем предыдущий регулятор. Температура, которая должна поддерживаться данным термостатом выставляется с помощью кнопок и высвечивается на световом или жидкокристаллическом дисплее.

Последние разработки в области управления теплыми полями касаются программируемых термостатов для электрического, водяного или другого всевозможного типа нагрева теплых полов. Такие регуляторы могут комплектоваться с самим теплым полом или продаваться отдельно, они вполне могут называться универсальными.

Подобные термостаты обычно также имеют цифровое регулирование и дисплей. Функционал таких терморегуляторов может быть минимальным, так, например,: с таймером включения/выключения, или с расширенными возможностями, которые имеют возможность программировать различные числовые значения температур, в течение дня, по дням недели, по времени.

Компания Nobo выпускает именно такие терморегуляторы. Причем такой регулятор может работать как обычный термостат в ручном режиме управления, так и в режиме управления через смартфон, планшет или в режиме удаленного управления через Интернет. Причем функциональные возможности термостата не меняются в зависимости от способа управления.

Независимо от вида термостата он устанавливается на стене на уровне локтя опущенной руки, это от 80 до 100 см от пола. Чаще терморегулятор встраивается в стену в стандартную электрическую подразетницу. Реже регуляторы бывают накладные, они удобнее и не требуется делать отдельное отверстие в стене для его крепления.

Подключение регулятора теплого пола

Теплые полы все чаще входят в нашу жизнь. Причем первоначально они рассматривались как элемент комфортности или необходимости в доме, где живут маленькие дети. Сегодня задачи теплых полов значительно расширились. Они начинают выступать как элемент дополнительного обогрева, а в последнее время многие применяют их и в качестве основного отопления, при этом полностью освобождается пространство (которое крадут обычные пристенные приборы нагрева).

Давайте рассмотрим принцип работы теплого пола на примере его управления с помощью радиоуправляемого регулятора для теплых полов бренда Nobo и то, как им пользоваться.

Как известно, любой теплый пол продается уже с регулятором температуры теплого пола. Обычно прилагается электрическая схема, на которой показано как подключить и как подсоединить термостат к теплому полу, работающий на обычное размыкание электрического тока. Разница может заключаться только в температурном датчике, который измеряет температуру пола, и по его показаниям происходит включение/выключение подачи электричества. Разные производители комплектуют оборудование датчиками различного сопротивления и не всегда термостат от одного бренда подходит в теплому полу другого бренда.

В этом плане термостаты бренда Nobo можно считать универсальными. Кроме того, что термостат продается в комплекте со своим температурным датчиком, он может работать и с другими температурными датчиками, которые имеют другое сопротивление. Это датчики с сопротивлением 10, 15, 22 кОм.

Так же как и другие термостаты для теплого пола, термостат Nobo работает по принципу замыкания/размыкания подачи электрического тока. Однако есть и множество отличий в его работе. Часто потребитель сталкивается с вопросом – где установить и как подключить такой термостат.

Как установить?

В стене сверлится отверстие размером под обычную электрическую розетку, в него устанавливается стандартная распаячная коробка или подрозетник. Высота установки не регламентируется, но обычно, с целью удобства управления и доступности, он располагается на высоте 90-100 см от пола.

Подключение теплых полов электрических к регулятору осуществляется на задней поверхности термостата, где имеются клеммы. К клеммам А и С подводится электричество от автомата на щитке. К другим клеммам В и Д подсоединяются контакты теплого пола, а в их цепи имеется электрическое реле, которое и замыкает/размыкает подачу электричества на теплый пол. Подключение температурного датчика осуществляется на той же задней поверхности термостата, где есть клеммы М и Л. Все электрические провода прокладываются вдоль стены и скрываются под штукатуркой.

Монтаж температурного датчика производится также. Он прокладывается и скрывается в стене. На случай замены температурного датчика он должен легко вытаскиваться. Для этого предварительно в стене прокладывается гофра, а уже в нее вставляется датчик. Продолжение этой же гофры прокладывается и в теплом полу.

Как и большинство существующих регуляторов для теплого пола, термостат Nobo электронный. На передней поверхности есть экран, на котором отображается настройка режимов работы теплого пола, а также числовое значение температуры теплого пола, которая должна поддерживаться. Регулятор теплого пола Nobo марки NTB-2R может работать как обычный термостат в ручном режиме, а также в режиме удаленного управления через Интернет.

Для удаленного управления требуется дополнительный блок EcoHub. Данный блок управления подключается к роутеру, который должен иметь возможность каким-либо способом выходить в Интернет. Потребитель на свой смартфон или планшет должен установить программу управления и настройки Nobo Energy Control. Программа скачивается совершенно бесплатно и ее использование не требует дополнительных затрат или платного обслуживания. Первоначальное включение системы требует настройки согласования работы блока управления EcoHub с термостатом NTB2R. В программе следует ввести 12-ти числовой код, который высвечивается при включении термостата в сеть.

Как настроить и как проверить правильность настройки и работу регулятора?

Это не составит труда, так как на каждом этапе такой настройки всплывают подсказки на русском языке. Управление работой термостата происходит по радиосигналу, без проводного соединения между ними. На смартфоне вводятся параметры работы, он, в свою очередь, выходит в Интернет, связывается с роутером, по стандартному кабелю с разъемом RJ45 сигнал поступает на EcoHub и уже он по радиосигналу передает все настройки термостату для теплого пола.

Вопрос куда ставить EcoHub и роутер относительно термостата имеет важное значение. При слишком удаленном расположении термостата от EcoHub радиосигнал может теряться. Производитель гарантирует бесперебойную работу при расстоянии между ними до 100 метров прямой видимости. Если имеются препятствия, то расстояние уменьшается. В деревянных домах сигнал проходит значительно хуже, нежели в кирпичных или монолитных. В каждом отдельном случае рабочие расстояния определяются практическим путем. Технические параметры регулятора для теплых полов Nobo позволяют к одному термостату подключить теплые полы с общей нагрузкой до 16 А. При напряжении в сети 220В общая нагрузка считается по формуле:

Р=U*I=220*16=3520 Вт

где Р – максимальная мощность подключения, Вт;
U – напряжение в сети, В;
I – сила тока, а.

Тогда
Р=U*I=220*16=3520 Вт

Причем, если мощность одного теплого пола намного меньше 3520 Вт, то можно подсоединить и два теплых пола на один регулятор или значительно больше двух, главное, чтобы их суммарная мощность не превышала 3520 Вт.

Как при ручном, так и при удаленном способе управления есть возможность устанавливать несколько режимов работы теплого пола. Это: «комфортный режим», «экономичный режим», режим «не замерзания» (или +8 С) и режим «все выключено». Под «комфортным режимом» подразумевается работа теплого пола при максимально допустимой для потребителя температуры, она чаще всего колеблется от 26С до 30С. Причем 30С для полноценного режима отопления. Такой режим рекомендуется применять, когда в помещении присутствуют люди и требуется обогреть помещение.

Под «экономичным режимом» имеется ввиду более низкая температура, чем комфортная, которая может составлять от 15С до 18С. Такой режим рекомендуется применять, когда в помещении какое-то время будут отсутствовать люди и максимальная температура не требуется.

Под «режимом незамерзания» (+8С) имеется в виду поддержание минимальной температуры + 7С — + 8С. Такой режим рекомендуется применять, когда в помещении в зимний период долгое время отсутствуют люди, а оборудование, имеющее отношение к работе с водой, необходимо обезопасить от замерзания. Под режимом «все выключено» понимается полное отключение подачи электричества на все подключенные нагревательные элементы, а термостат переходит в режим ожидания.

Хотелось бы отметить еще одно важное отличие в работе регулятора для теплых полов Nobo. Это вопрос о том, как работает и какую температуру он берет за основополагающую для своего включения/выключения. Здесь есть три варианта работы.

Первый вариант – это классическая работа от датчика температуры, который закладывается в пол. Такой вариант мы рассмотрели выше, и он является основным не только для термостата Nobo, но и для всех других брендов.

Есть еще один вариант. У термостата NTB-2R дополнительно имеется встроенный датчик, который замеряет температуру воздуха в помещении в том месте, где он расположен. При желании, можно управлять включением/выключением теплого пола по температуре воздуха, что часто используется, когда теплый пол применяется в качестве основного способа отопления. Переключение между работой первого и второго способа производится без всяких сложных настроек и без отсоединения проводного датчика температуры. Просто в настройках вводятся соответствующие изменения.

Есть и третий – смешенный способ. Здесь измеряется и температура воздуха и температура пола. Регулирование температуры происходит по ее среднему значению.

Производитель Nobo всегда заботится о своих потребителях и поэтому его продукция универсальна и может работать не только с брендом Nobo. Так, например, у термостата NTB-2R есть особенный режим работы, который не принимает во внимание температуру воздуха и пола. Такой режим включения/выключения настраивается самим производителем. За основу берется период в 20 минут и устанавливается время, в течение, которого данный термостат будет подавать электричество на теплый пол. Например, 2 минуты пол будет нагреваться, а 18 минут электричество на него подаваться не будет, и так с периодичностью в каждые 20 минут. Настроить можно любое соотношение времени включено/выключено.

Термостат для теплых полов Nobo можно использовать как центральный пульт управления для подключения через него одного или нескольких электрических конвекторов или любых нагревательных и электрических приборов. Это могут быть не только теплые полы, но и бойлеры, насосы, осветительные приборы, однако в качестве центрального пульта управления для конвекторов он применяется чаще всего. При этом на клеммы Б и Д вместо теплого пола подключается провод, раздающий питание электричества на конвекторы и их работа настраивается по любому режиму, которые были описаны выше.

Конечно, такая многофункциональность термостата для теплого пола Nobo марки NTB-2R не может не отразиться на его цене. Она немного выше регуляторов температур других производителей, но если принять во внимание надежность его изготовления – Норвегия, многофункциональность, ручное и удаленное управление, то цена вполне оправдана.

Установка регулятора теплого пола через Nobo EcoHub

Как происходит процесс регулирования и поддержание температуры теплого пола?

Теплый пол монтируется и укладывается согласно его инструкции, и, в зависимости от производителя, может отличаться друг от друга. Однако управление температурой производится у всех термостатов одинаково. Термостат обязательно комплектуется выносным датчиком температуры. Каждый такой наружный датчик имеет свои характеристики, в частности — сопротивление. Подключение датчика с другим сопротивлением исключается, так как данные замера температуры будет неправильные. В процессе нагрева теплого пола датчик производит замер температуры и передает этот сигнал на термостат. Регулятор фиксирует эту температуру, сравнивает ее значение с выставленным заданным значением на термостате и отключает или включает нагрев теплого пола. Термостат работает как обычное реле, которое замыкает или размыкает подачу электрического тока на теплый пол.

Терморегулятор Nobo NTB 2R тоже имеет в комплекте свой датчик температуры с сопротивлением 22 кОм. Имеется возможность подключение датчика с другими сопротивлениями, для этого в настройках можно найти варианты сопротивлений (10, 12, 15 кОм) и выбрать необходимое сопротивление подключенного датчика.

Наружный температурный датчик одним концом подсоединяется к термостату, а другой конец крепится в точке замера температуры в теплом полу (согласно прилагаемой инструкции). Для того чтобы была возможность заменить или отремонтировать датчик, он предварительно помещается в гофру и уже в гофре прокладывается в штробе в стене и в полу.

Иногда датчик заливают в полу без гофры, но при этом уже невозможно его вытащить. Есть ложное мнение, что в таком случае датчик точнее замеряет температуру пола.

Как и у некоторых термостатов, терморегулятор Nobo NTB 2R имеет свой второй пола. В некоторых случаях регулировку нагрева пола удобно осуществлять по температуре воздуха в помещении. Такой способ используется, когда теплый пол является основным способом отопления. В настройках термостата можно принудительно задать регулирование температуры пола по выносному или встроенному датчику.

Если теплый пол устанавливается под ламинатом или другими покрытиями, которые боятся большой температуры нагрева, возможна настройка работы термостата одновременно по двум датчикам. В этом случае максимальная температура теплого пола не может превышать 27 С.

У терморегулятора Nobo NTB 2R есть еще одна функция, которая практически не встречается у других подобных регуляторов. Термостат может работать вообще без датчиков температуры. В настройках их можно отключить и включить процентное соотношение включено/выключено работы теплого пола. Есть общий период программирования работы – 20 минут. Эти 20 минут можно разбить на периоды включения работы нагрева и период выключения нагрева. Например: выставляем в настройках 30%. Это значит в течение каждых 20 минут, 6 минут (это 30% от 20 минут) термостат будет подавать электричество и нагревать пол, а 14 минут (это 70% от 20 минут) отключать подачу электричества на теплый пол и, соответственно, нагрева не будет. Так будет повторяться каждые 20 минут.

У термостата Nobo NTB 2R есть еще одна положительная особенность. Его можно использовать как центральный пульт управления для подключения не только теплого пола, но и любых электрических приборов. Для этого к разъему 220 В, куда подключается теплый пол, подключается один или несколько электрических приборов. Важно не превысить общую подключаемую мощность нагрузки.

Как выбрать терморегулятор и какие ошибки могут быть?

Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию. Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
Самая частая ошибка — когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R. Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
Следует обратить внимание — на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:

Р=U*I, Вт

где: Р – мощность подключаемой нагрузки, Вт. В нашем случае мощность теплого пола;
U – напряжение сети, В. В России это 220 В.
I – сила тока в сети в зависимости от подключаемой нагрузки, А. В нашем случае это 16 А.
тогда
Р=U*I=220*16=3520 Вт.

Из этого следует понимать, что больше чем 3500 Вт подключать нельзя, это может привести к пожару или поломке терморегулятора. Поэтому если мощность подключаемого теплого пола больше 3500 Вт, то следует разделить на несколько элементов, не превышающих каждый 3500 Вт и каждый нагревательный элемент подключить через свой термостат. Второй вариант подключения мощности больше 3500 Вт – через промежуточное реле. В этом случае лучше обратиться к специалистам, сертифицированным в этой области. Регуляторе Nobo NTB 2R рассчитан именно на подключение нагрузки в 16А.

Программируемый регулятор теплого пола

В качестве примера рассмотрим рассмотрим регулятор теплого пола Nobo. Габаритный размер термостата 85мм х 85мм. В центре имеется достаточно информативный жидкокристаллический экран размером 25 мм х 25 мм. Экран цветной, в центральной части экрана крупными цифрами высвечивается температура воздуха (а), которая в данный момент должна поддерживаться. Левее от значения температуры имеется стрелка (б) положение которой соответствует выставленной температуре. Здесь же в левой части экрана терморегулятора имеется цветной столбик (в), который имеет возможность перемещаться вверх/вниз. Положение столбика отражает текущее значение температуры воздуха в помещении. По относительному положению стрелки выставленной температуры и столбика можно визуально прослеживать тенденцию повышения/понижения текущей температуры. Столбик может мигать, что означает, что температура воздуха меньше выставленного значения, и происходит нагрев. Столбик прекращает моргать, если температура воздуха достигла или выше выставленного значения и нагрев не происходит. Цветовая гамма общего фона экрана (г) и вертикального столбика меняется в зависимости от режима, в котором на данный момент работает терморегулятор.

Всего может быть 4 цвета и 4 режима работы. Красный цвет соответствует комфортному режиму и, соответственно, его температуре, зеленый — экономичному, синий – антизамерзание, серый – все выключено.

Кроме цветовой гаммы режим работы термостата отображается в виде символа (д). Над числовым значением температуры, который отображается черным цветом, имеется символ также черного цвета, который соответствует режиму работы термостата. Солнышко – комфортный режим, растущий месяц – экономичный режим, снежинка – антизамерзание, полностью серый экран без числового значения температуры (вместо ее значения 2 прочерка) – все выключено.

С левой стороны от экрана, на корпусе терморегулятора имеется выключатель (1). Передвигая его вверх или вниз можно включить или выключить термостат. Для управления функциями термостата в каждом его углу имеются клавиши управления (2,3). С их помощью можно повышать или понижать значение температуры, которая должна поддерживаться. Клавиша (4) позволяет вернуться на один шаг в меню. Кнопка (5) – подтверждение выбранного действия или включение меню.

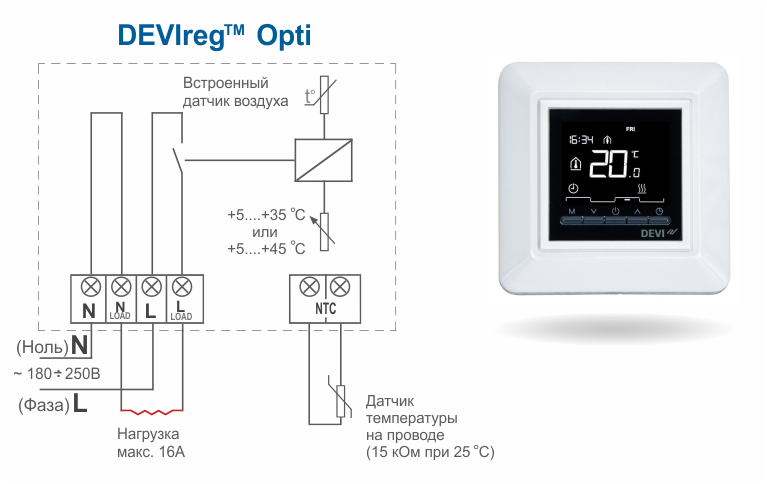

На задней поверхности термостата находятся классическая схема и клеммы для подключения к сети 220 В, клеммы для нагрузки и клеммы для подключения выносного датчика температуры.

Функциональные возможности термостата

Данный термостат может работать автономно, как обычный термостат для теплого пола, а также его можно подключить к системе удаленного управления – Nobo Energy Control.

В автономном режиме терморегулятор может:

работать в 4-х температурных режимах: комфортный, экономичный, антизамерзания, все выключено;

для каждого режима может быть настроена своя температура;

любой существующий термостат для теплого пола может быть заменен на данный термостат. Причем все термостаты в комплекте продаются с выносным датчиком температуры 22 кОм,

терморегулятор можно подключить и настроить его работу с другими датчиками, сопротивление которых составляет: 10 кОм, 12 кОм, 15 кОм;

терморегулятор может работать по температуре выносного датчика, по температуре встроенного датчика в термостат, и по средней температуре выносного и встроенного датчиков;

возможна работа вообще не по температурам, а по расписанию времени работы и времени в выключенном состоянии каждые 20 минут;

подключить можно не только теплый пол, но и обогреватели. Причем обогреватели могут быть как бренда Nobo, так и любого другого бренда и принципа действия. Обогреватель другого бренда будет работать по схеме включено/выключено, по температуре воздуха измеряемой датчиком на термостате. В этом случае он работает в режиме центрально пульта управления или любого электрического пробора в режиме включено/выключено.

В режиме удаленного управления термостат может все, что перечислено в автономном режиме, а также:

работать по заранее прописанной программе на каждый день недели с последующим повторением. В течение дня могут меняться режимы работы каждые 15 минут.

управлять работой термостата, менять температуры, режимы работы, и при этом находиться в любой точке Земли, где есть Интернет.

Установка термостата

Установка терморегулятора может быть произведена скрыто. При этом в стене, обычно на уровне 90 см от пола, делается отверстие, куда предварительно устанавливается стандартный подрозетник (монтажная коробка), и уже в него вставляется терморегулятор.

Как так стандартно такой термостат предназначен для теплых полов, то в стене делается штробление, где прокладываются питающие термостат кабели, и вниз прокладываются кабели для теплого пола, а также выносной датчик температуры. Для того чтобы была возможность сменить выносной датчик температуры на новый, его помещают в гофрированную трубку, чтобы была возможность датчик вытащить. После прокладки всех проводов стена шпаклюется. Такая проводка называется скрытой. Возможно и открытое расположение термостата на поверхности стены. Для этого существуют накладные подрозетники (монтажная коробка). Вся проводка тоже может быть сделана на поверхности стены в пластиковых коробах. Если же пользоваться управлением с помощью выносного датчика температур, то его все равно придется заливать в пол, как и в первом случае. Термостаты могут иметь и комбинации, сам термостат — (скрыто/открыто) с видом прокладки кабелей (скрытый/открытый)

Проверка работоспособности термостата

После проведения всех монтажных работ следует проверить схему, подключение и работоспособность всей системы во всех режимах:

ручное изменение температуры в сторону увеличения/уменьшения;

удаленное изменение температуры в сторону увеличения/уменьшения;

ручное изменение режимов работы термостата: комфортный/экономичный/ антизамерзание/все выключено;

удаленное изменение режимов работы термостата: комфортный/экономичный/ антизамерзание/все выключено;

в ручном режиме работы термостата: от выносного датчика температуры/встроенного датчика температуры/от совместной работы выносного и встроенного датчика/без датчиков температуры;

в удаленном режиме работы термостата: от выносного датчика температуры/встроенного датчика температуры/от совместной работы выносного и встроенного датчика/без датчиков температуры;

Внимание! Данный терморегулятор рассчитан на силу тока 16А. что соответствует максимальной подключенной к нему нагрузке 3520 Вт при напряжении 220 В. Если подключать большую мощность, то необходимо ставить промежуточное реле.

Программирование и настройка термостата

При ручном управлении настройка и управление термостатом осуществляется так же, как у обычного настенного регулятора температуры. Отличие составляет только возможность работы в 4-х режимах работы. Однако при ручном управлении в этих режимах нет необходимости, так как в любой момент можно подойти и изменить настройки.

При удаленном управлении необходимо совершенно бесплатно скачать на смартфон или планшет программу управления Nobo Energy Control, дополнительно приобрести блок управления Nobo Eco Hub, и роутер с возможностью подключения к Интернету. После скачивания программы на экране появляется соответствующая иконка.

Подключение Nobo Eco Hub с роутером осуществляется с помощью кабеля, который входит в комплект Eco Hub. После того как произведены все необходимые соединения, со смартфона/планшета необходимо произвести соединение с роутером по Wi-Fi, роутер связывается с Eco Hub, и далее по радиосигналу Eco Hub связывается с терморегулятором.

Все настройки производятся на русском языке, и на каждом этапе всплывают подсказки о дальнейших действиях. После подключения всех терморегуляторов (количество которых не ограничено), производится настройка температур, режимов работы, недельной программы работы и т.д. После установки всех настроек в папке «МЕНЮ» — «ПАРАМЕТРЫ» в строке «Управление через Интернет» необходимо поставить галочку.

Далее производится подключение роутера к Интернету, и можно управлять приборами удаленно. Если у смартфона/планшета есть доступ в Интернет, то нужно зайти в программу Nobo Energy Control, кликая на соответствующую иконку на смартфоне/планшете. Все действия по настройкам, изменение режимов работы термостатов, температур, которые можно было делать по Wi-Fi в пределах видимости роутера, можно делать и удаленно.

Программа скачивается бесплатно, не требует платы за ее использование и потребляет минимальный Интернет-трафик (в среднем, 200-300 Мбайт в месяц), при использовании программы каждый день.

Почему у меня не работает теплый пол? Советы по устранению неполадок! Часть 2

Во второй части нашего руководства «Почему у меня не работает теплый пол?» мы продолжаем давать наши основные советы по устранению неполадок, если ваш электрический теплый пол не работает. Но на этот раз мы рассмотрим все, что связано с термостатом.

Если вы пропустили часть 1 руководства по устранению неполадок, касающуюся питания, нагревательного кабеля и зонда датчика, прочтите блог здесь.

Проверить проводку!

Иногда простая ошибка в проводке — это все, что нужно исправить.

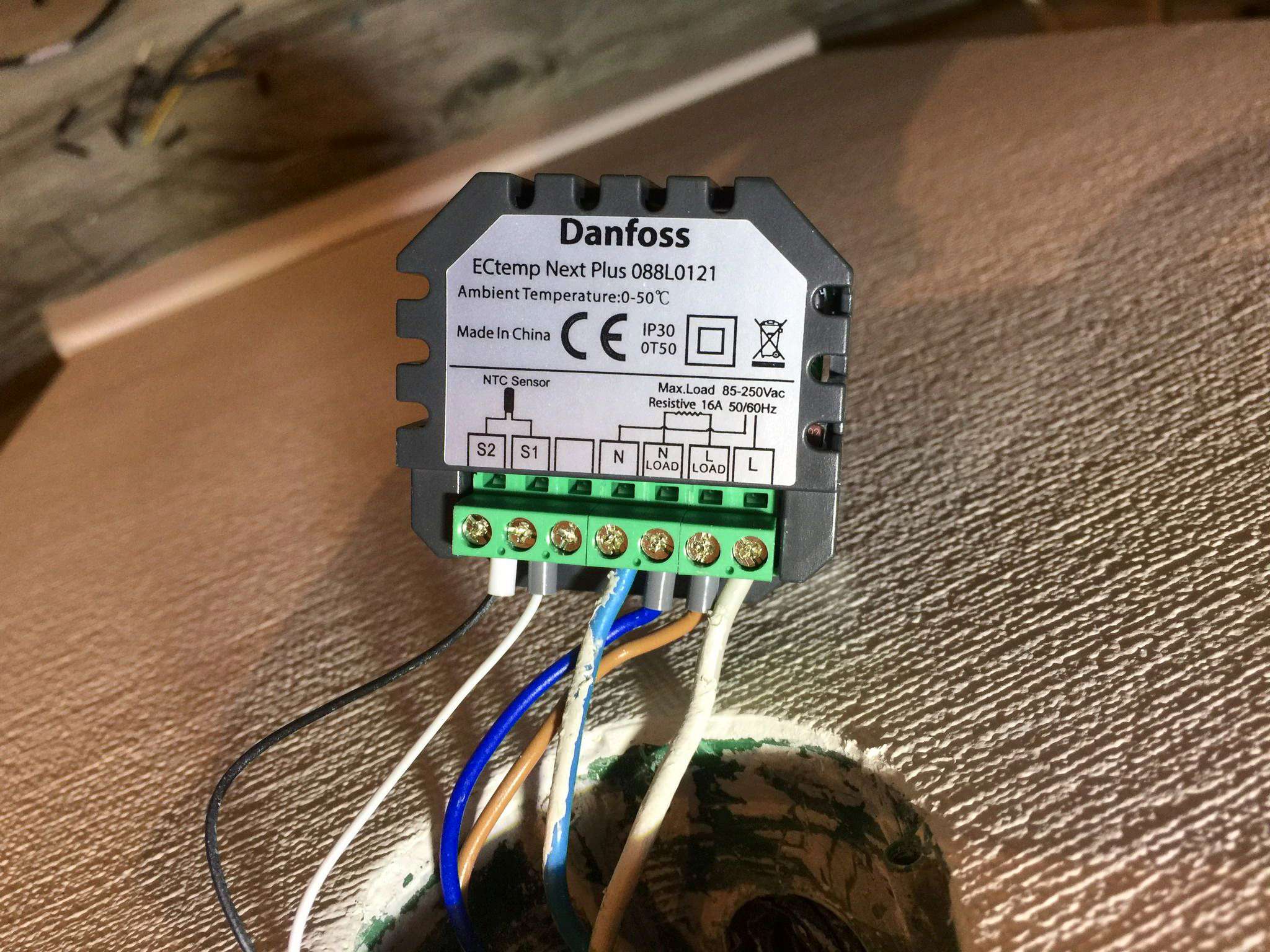

Все наши термостаты снабжены маркировкой электрических клемм на задней панели устройства и схемами подключения в инструкциях, поэтому проверить правильность подключения достаточно легко. Вы должны проверять это самостоятельно только в том случае, если вы разбираетесь в электрике, и всегда отключайте электропитание перед выполнением любого обслуживания или проверки любой электрической цепи.

Для проверки проводки необходимо снять дисплей термостата с монтажной пластины и открутить крепежные винты. Затем вы можете отодвинуть термостат от стены и сравнить проводку в вашем термостате со схемой подключения. Если вы не уверены, правильно это или нет, вы можете сделать фотографию и отправить ее в нашу службу поддержки клиентов, чтобы проверить для вас. Мы сможем подтвердить, нужно ли что-то корректировать и что делать дальше.

Способы монтажа и схема подключения немного различаются для каждого термостата, поэтому перед началом работы убедитесь, что у вас есть копия инструкций для вашего термостата. Вы можете загрузить их с нашего веб-сайта или посмотреть одно из наших видео о подключении для каждого из наших термостатов, которое можно найти на нашем канале YouTube.

Проверьте настройки термостата

Иногда может потребоваться простое изменение в меню настроек термостата, чтобы включить обогрев. Иногда лучше сделать сброс к заводским настройкам и начать заново. Наша команда обслуживания клиентов будет рада помочь вам в этом процессе по телефону, поэтому не стесняйтесь звонить нам!

Убедитесь, что вы понимаете, как работает термостат и когда он должен включаться/выключаться

Ваш термостат измеряет температуру в помещении или на полу. Нагрев включится только в том случае, если запрошенная вами температура выше измеренной температуры пола.

В первую очередь необходимо проверить измеренную температуру и заданную или требуемую температуру. Вы можете сделать это, посмотрев на экран термостата. На нашем самом популярном термостате, программируемом термостате (SCP-W), измеренная температура – это большое число в левой части экрана, а заданная температура – маленькое число в правой части.

Для включения обогрева заданная температура должна быть выше измеренной температуры. Например, если заданная температура и измеренная температура равны 20°C, обогрев не включится. Но если вы нажмете стрелку вверх, чтобы изменить установленную температуру на 24°C, вы увидите на дисплее символ пламени и услышите звук щелчка. Символ пламени указывает на то, что термостат требует нагрева и обогрев включен. Звук «щелчка» — это фактический выключатель или реле, включающее контур отопления. Когда нагрев достигнет установленной температуры, значок пламени исчезнет, и вы снова услышите щелчок реле. Это у вас отопление отключается. Термостат делает это автоматически, чтобы поддерживать желаемую температуру.

В ручном режиме термостат просто поддерживает заданную температуру, пока вы ее не измените. В программном режиме вы можете установить различную температуру в течение определенного периода времени в разные дни, и термостат будет автоматически изменяться и соответствовать заданному вами графику нагрева. Подробнее об этом в следующем абзаце!

Установлено ли расписание?

Если на вашем термостате настроен график нагрева, обогрев будет включаться только в установленное время, если температура установлена правильно. Хорошей максимальной температурой пола для работы является 27°C, так как это рекомендуемая максимальная температура, указанная в европейских и британских стандартах. Чтобы проверить и отредактировать график нагрева на популярном программируемом термостате, сначала необходимо выключить термостат, нажав кнопку питания. Затем нажмите и удерживайте кнопку настроек в течение 5 секунд, чтобы войти в настройки таймера. Пропустите настройки часов, нажав кнопку настроек несколько раз. Теперь вы находитесь в вашем графике отопления!

Вам нужно будет циклически переключать время нагрева и температуру, чтобы убедиться, что они установлены на разумном уровне. Например, вы можете настроить отопление на 22°C с 6:00 до 9:00 каждый день, снизить температуру до 18°C до 17:00, а затем нагреть до 22°C до 22:00. Пролистайте расписание и настройте параметры в соответствии с вашими потребностями.

Если вам нужна помощь с этим, есть видео на нашем канале YouTube или вы можете позвонить в нашу команду обслуживания клиентов , которая будет рада помочь вам настроить расписание по телефону.

УЗНАЙТЕ БОЛЬШЕ О НАШЕЙ ЛИНЕЙКЕ ТЕРМОСТАТОВ

Датчики температуры – проверьте, какой из них используется в вашем термостате

Каждый термостат предназначен для работы с датчиком температуры пола, встроенным датчиком температуры окружающего воздуха или обоими датчиками одновременно. Если вы не знаете, какой датчик использует ваш термостат, это может сбить вас с толку! Например, пол может быть на 5 градусов теплее воздуха, и если ваш термостат использует датчик пола и вы установили температуру на 22°C, отопление отключится, когда пол достигнет 22°C, но в комнате может быть только 17°C, а все равно будет холодно! Это может заставить вас поверить, что термостат или подогрев пола работают неправильно, но если на самом деле все работает нормально, вам просто нужно настроить его по-другому, чтобы достичь желаемого уровня комфорта.

Когда вы впервые устанавливаете систему подогрева пола, вам стоит поэкспериментировать, чтобы определить, какая температура будет для вас комфортной. Настройка может занять некоторое время, но в долгосрочной перспективе оно того стоит, потому что вы знаете, какой должна быть ваша наиболее комфортная заданная температура, какая температура пола вам нужна для ее достижения, и вы можете настроить свой термостат так, чтобы он работал максимально эффективно. Настройте свой термостат на использование датчика пола, установите его в ручной режим, установите температуру на 25°C и подождите, пока пол нагреется. Вы должны оставить помещение в таком виде хотя бы на пару часов, чтобы все согрелось. Теперь вернитесь в комнату и почувствуйте, удобно вам или нет. Если слишком жарко, уменьшите его, если слишком холодно, включите его. Снова выйдите из комнаты на некоторое время и вернитесь, чтобы проверить, удобно ли в ней. Повторяйте это, пока не найдете подходящую для вас температуру. Теперь вы знаете, какая температура пола вам нужна, чтобы в вашей комнате было комфортно! Победа!

После этого переключите термостат на использование обоих датчиков. В этом режиме термостат покажет вам температуру окружающей среды в помещении. Итак, теперь вы знаете идеальную для вас комнатную температуру по «ощущению», что является лучшим способом. Теперь вы можете установить эту температуру в качестве желаемой температуры в вашем графике нагрева. Ваш термостат также будет контролировать температуру пола, чтобы она не превышала максимальную настройку. Вам нужно будет убедиться, что максимальный предел температуры не установлен ниже температуры пола, необходимой для комфортного проживания в помещении. Ознакомьтесь с инструкцией по эксплуатации, чтобы узнать, как это сделать. Если у вас полы из дерева, ламината, ковра или винила, не рекомендуется устанавливать подогрев пола выше 27°C, поэтому имейте это в виду и установите соответствующий предел пола. Если вы сомневаетесь, вы всегда должны проконсультироваться с производителем напольного покрытия.

Вот оно! Надеемся, что часть 2 наших основных советов по устранению неполадок, помогающих выявить любые потенциальные проблемы с вашим теплым полом, помогла. Но если у вас есть какие-либо вопросы, свяжитесь с одним из членов команды.

Как отремонтировать теплые полы? | Полы с подогревом

Системы обогрева пола долговечны и редко вызывают проблемы при правильной установке. Система напольного отопления защищена материалами, в которые она заключена, и не имеет движущихся частей. Однако, как и в случае с другими системами, в системе напольного отопления могут возникнуть некоторые проблемы, требующие профессионального ремонта. Ниже приведены некоторые из причин, по которым система теплого пола может выйти из строя, и способы ее ремонта:

A Неисправный датчик температуры

Датчик температуры пола может быть неисправен, если ваш термостат показывает странные и непоследовательные показания. Большинство профессиональных компаний, занимающихся установкой систем теплого пола, устанавливают дополнительный датчик пола в качестве дублирующего к первому датчику. Поэтому, если датчик первого этажа неисправен, его легко поменять на второй датчик.

Если у вас нет резервного датчика пола, вам придется установить новый датчик. Датчик размещается рядом с матом теплого пола. Во время укладки специалист по ремонту выкапывает несколько плиток или копается в линиях затирки.

Неисправный термостат

Система подогрева пола не будет работать должным образом, если термостат неисправен. Определить, правильно ли работает термостат, можно, сбросив часы на заводские настройки. Возможно, вам придется заменить термостат, если проблема не устранена.

Что может повредить полы с подогревом?

Электрические системы подогрева пола редко выходят из строя при правильной установке. Однако проблемы могут возникнуть в основном из-за несоблюдения инструкций по установке. Вот некоторые из типичных факторов, которые могут повредить систему:

Невозможность снять показания сопротивления системы отопления – правильные показания следует снять с помощью цифрового мультиметра до, во время и после установки. Это позволяет техническому специалисту обнаружить любые повреждения, которые могли возникнуть из-за оголения провода во время первоначальной прокладки.
Отсутствие гарантии того, что заводской шов герметизирован в выравнивателе пола или в тонкой осадке, где это применимо
Неверный выбор автоматического выключателя. Например, не рекомендуется подключать систему обогрева пола 120 В к сети 240 В.

Как отремонтировать систему теплого пола?

Если в вашей системе обогрева пола возникла проблема, одним из очевидных признаков является то, что ваш пол недостаточно нагревается. В тяжелых случаях повреждения пол вообще не нагревается. Вы также можете заметить неравномерный нагрев, когда одни части пола холодные, а другие теплые. Постоянное срабатывание индикатора замыкания на землю также является признаком неисправности системы теплого пола. Как вы можете найти проблемную зону, обычно короткую или разрыв под напольным покрытием? Вам не нужно снимать весь пол, чтобы отремонтировать неисправную систему теплого пола.

С помощью рефлектометра TDR (Time Domain Reflectometer) можно определить местонахождение поврежденной детали. Измеритель TDR подключен к обесточенной системе; он посылает электрический ток через подключенный стол, пока не достигнет разрыва или короткого замыкания. Достигнув короткого замыкания или разрыва, электрический импульс возвращается к измерителю TDR. Электрик рассчитывает время, необходимое импульсу для достижения проблемной зоны, и преобразует его в показания расстояния. Делая это, электрик может определить точное местонахождение проблемы.

При ремонте системы теплого пола желательно избегать самостоятельных техник. Вы можете нанести больше вреда, если попытаетесь снять напольное покрытие, чтобы добраться до трубопровода. Вы можете еще больше повредить пол и систему отопления. Рекомендуется привлечение профессионального мастера по ремонту. У экспертов есть необходимые инструменты для быстрого и эффективного выявления и устранения повреждений.

Несколько потенциальных проблем могут повлиять на систему электрического обогрева пола. Чаще всего это повреждение проводов грызунами; это повреждение может привести к короткому замыканию всей системы отопления. Проблемы с предохранителями и проводкой также могут привести к неисправности системы электрообогрева.

Как отремонтировать полы с подогревом после установления повреждений?

Электрические проблемы в системе обогрева пола могут быть такими простыми, как перегоревший предохранитель.
