В системе водоснабжения необходимо предусматривать установку мембранного гидробака, который будет ограничивать частоту включений насосов и сглаживать колебания давления.
Выбор типа и размера мембранного гидробака зависит от конкретной системы и, безусловно, должен выполняться специалистом-проектировщиком. Ниже приводятся таблицы с рекомендуемыми номинальными объемами мембранных гидробаков:
Принятые сокращения :
Pset — давление в рабочей точке (напор насоса плюс давление на входе в установку)
Q — номинальный расход одного насоса
Для установок без частотного преобразователя
(Число включений в час nmax = 200.
Мощность электродвигателя одного насоса менее 4 кВт.)
| Q, м³/ч | Pset, 1 бар | Pset, 2 бар | Pset, 3 бар | Pset, 4 бар | Pset, 5 бар | Pset, 6 бар | Pset, 7 бар | Pset, 8 |
| 3 | 10 | 13 | 15 | 18 | 21 | 24 | 26 | бар |
| 5 | 16 | 21 | 25 | 30 | 35 | 39 | 44 | 29 |
| 10 | 32 | 42 | 51 | 60 | 69 | 79 | 88 | 49 |
| 15 | 49 | 63 | 76 | 90 | 104 | 118 | 132 | 97 |
| 20 | 65 | 83 | 102 | 120 | 139 | 157 | 176 | 146 |
| 32 | 104 | 133 | 163 | 193 | 222 | 252 | 281 | 194 |
| 45 | 146 | 188 | 229 | 271 | 313 | 354 | 396 | 311 |
| 64 | 207 | 267 | 326 | 385 | 444 | 504 | 563 | 438 |
Для установок без частотного преобразователя
(Число включений nmax=100.
Мощность электродвигателя одного насоса более 5,5 кВт.)
| Q, м3 /ч | Pset, 1 бар | Pset, 2 бар | Pset, 3 бар | Pset, 4 бар | Pset, 5 бар | Pset, 6 бар | Pset, 7 бар | Pset, 8 бар |
| 3 | 19 | 25 | 31 | 36 | 42 | 47 | 53 | 58 |
| 5 | 32 | 42 | 51 | 60 | 69 | 79 | 88 | 97 |
| 10 | 65 | 83 | 102 | 120 | 139 | 157 | 176 | 194 |
| 15 | 97 | 125 | 153 | 181 | 208 | 236 | 264 | 292 |
| 20 | 130 | 167 | 204 | 241 | 278 | 315 | 352 | 389 |
| 32 | 207 | 267 | 326 | 385 | 444 | 504 | 563 | 622 |
| 45 | 292 | 375 | 458 | 542 | 625 | 708 | 792 | 875 |
| 64 | 415 | 533 | 652 | 770 | 889 | 1007 | 1126 | 1244 |
Для установок с частотным преобразователем минимальный объем мембранного бака равен 1/3 от значения в вышеприведенных таблицах
Также объем мембранного бака можно рассчитать используя формулу:
| Обозначение | Описание |
| V | Номинальный объем мембранного гидробака, [л] |
| Q | Для установок без частотного преобразователя номинальная подача одного насоса, [м3/час]. Для установок с частотным преобразователем Q=25% от номинальной подачи одного насоса |
| pset | Давление в рабочей точке насоса (сумма давления на входе и давления, развиваемого насосом), [бар] |
| ΔP | Разница между значениями давления выключения и давления в рабочей точке, [бар]. Как правило выбирается 1.5 бара |
| k | Коэффициент, характеризующий давление настройки мембранного гидробака 0,7 для установок с частотным преобразователем; 0,9 для установок без частотного преобразователя |
| nmax | =допустимое число включений-выключений в час =200 при мощности электродвигателя менее 4 кВт =100 для электродвигателей мощностью 5,5 кВт и выше |
Ваше имя:
Организация:
E-mail:
Телефон:
Введите текст сообщения:
Дополнительно можете прикрепить до 3-ёх файлов, размер каждого не должен превышать 5Мб:
Мембранные баки для систем отопления и водоснабжения от СантехОптСервис
Система водяного отопления имеет определенную вместимость Внутреннее гидравлическое давление в замкнутой системе, заполненной водой, при повышении температуры и стремлении воды к расширению повышается.
Повышенное давление в системе отопления может превзойти предел прочности отдельных ее элементов. Поэтому в систему водяного отопления вводится расширительный бак (расширительный бачок). Иногда его называют демпфер.
Расширительный бак выполняет несколько важных функций:
Прием приращенного объема воды в системе, образовавшегося за счет теплового расширения при ее нагревании, для поддержания расчетного гидростатического давления
Восполнение убыли объема воды в системе при понижении ее температуры и при незначительной утечке
Удаление с открытого типа бачка избытка воды в водосток при переполнении системы
Сбор воздуха, выделяющегося из воды при ее нагревании в теплогенераторе (котле)

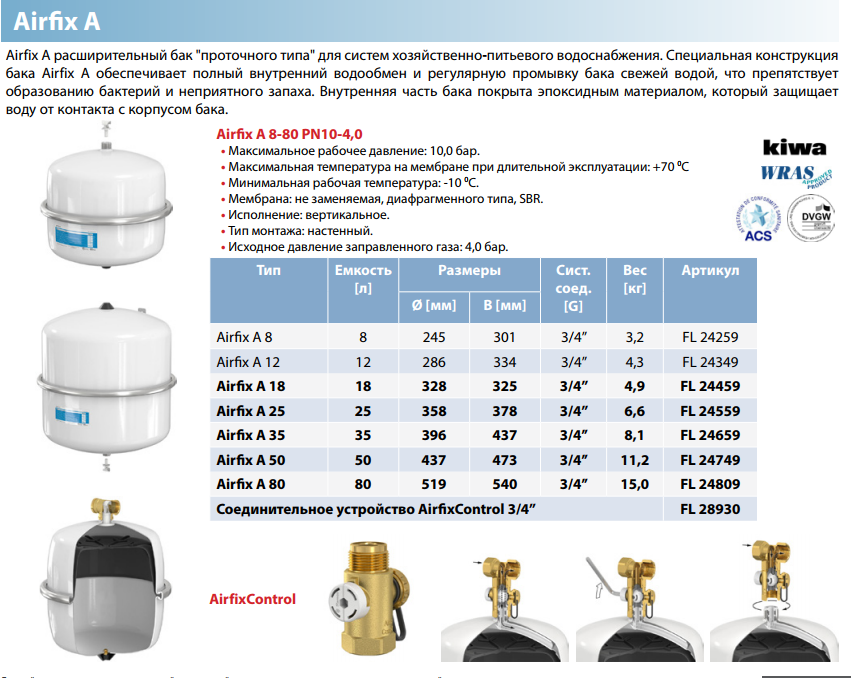

| Баки для отопления | Баки для водоснабжения |
Расширительные баки бывают 2-х типов Расширительный бак открытого типа – емкость, дно которой соединено с трубой отопительной системы. Расширительный бачок закрытого типа представляет собой герметичную металлическую емкость – капсулу шарообразной или овальной формы, разделенную внутри герметичной мембранной из термостойкой резины на две камеры – воздушную и жидкостную. Баки закрытого типа выгодно отличается от бачка открытого типа. Во-первых, в закрытом расширительном баке не происходит соприкосновения жидкости с воздухом: жидкость не испаряется и не окисляется кислородом (и не разъедает внутреннюю поверхность труб и радиаторов). Во-вторых, из закрытого расширительного бачка жидкость никогда не выльется наружу и не испортит отделку стен и пола. Гидроаккумуляторы (гидропневмабаки)Гидроаккумулятор – важнейший элемент системы водоснабжения. | |||
Уровень воды в нем зависит от объема жидкости в системе. Чем вода горячее, тем больше ее объем. Размещают открытый расширительный бак над верхней точкой системы отопления, как правило, в чердачном помещении дома, при этом бак теплоизолируют для уменьшения потери тепла через стенки.

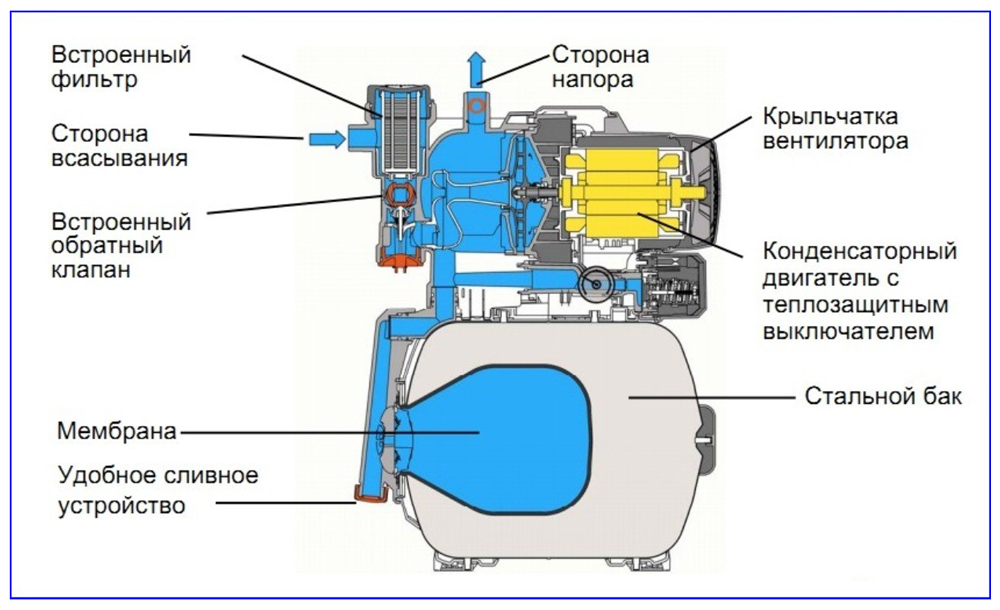

Накопление воды – это далеко не единственное его преимущество. Гидроаккумулятор также отвечает за поддержания необходимого давления воды в системе и становится на пути гидроударов. Вместе с гидроаккумулятором срок службы насоса значительно увеличивается, поскольку гидроаккумулятор влияет на частоту включения насоса, приводя насос в рабочее состояние только при необходимости.Мембранные системы: напорные и погружные
Об авторе: Джозеф Свизбин — директор по технологиям группы Pall Corp.
Process Systems. Со Свизбином можно связаться по адресу [email protected].
Обновлено 24.08.2020
За последние 15 лет микрофильтрационные (МФ) и ультрафильтрационные (УФ) мембраны стали ведущими технологиями очистки муниципальной и промышленной воды. Когда-то считавшиеся неконкурентоспособными по сравнению с традиционной очисткой, особенно для крупных установок, системы MF/UF оказались экономически эффективным вариантом для очистки питьевой воды, повторного использования воды и очистки технической воды.
Типы мембран
Доступны два основных типа мембранных систем: напорные и погружные. В напорной системе мембраны монтируются в корпусе, а питательная вода прокачивается через поры с помощью нагнетательного насоса. В погружной системе мембраны помещаются в бассейн или бак, открытый для атмосферы. Питательная вода подается в резервуар или бассейн, а фильтрат пропускается через мембраны с помощью вакуумного насоса. В обоих случаях используются мембраны МФ или УФ с размером пор от 0,01 до 0,1 мкм в формате полых волокон.
Мембраны из поливинилиденфторида часто выбирают для обеспечения долговечности и химической совместимости.
Хотя оба типа систем используют мембраны для очистки питательной воды, сходство между системами на этом заканчивается, поскольку они различаются требованиями к инфраструктуре, операционной структурой и возможностями, потребностями в техническом обслуживании и стоимостью жизненного цикла.
Изображение вверху: мембранные системы, подобные этой в Уилмингтоне, штат Делавэр, очищают воду при различных давлениях и идеально подходят для холодного климата.
Оценка диапазона рабочего давления
Основное различие между напорными и погружными системами заключается в том, что напорные системы могут работать в широком диапазоне давлений, тогда как погружные системы ограничены атмосферным давлением.
Погружные системы могут работать при среднем давлении, приближающемся к 70% (от 10 до 11 фунтов на квадратный дюйм на уровне моря) от максимально возможного перепада давления.
Системы давления обычно работают при 30–50 % (от 12 до 20 фунтов на квадратный дюйм) от максимального трансмембранного давления при испытаниях на той же воде. Это создает внутренний фактор безопасности в конструкции, позволяя системе давления справляться с нарушениями процесса, изменениями качества поступающей воды или другими изменениями в работе установки.
Как показано в таблице 1, зависимость от атмосферного давления затрудняет работу погружных систем, если они устанавливаются на высоте более 4000 футов, где атмосферное давление заметно снижается. Например, при работе на высоте 4000 футов над уровнем моря атмосферное давление падает с 14,7 до 12,7 фунтов на квадратный дюйм. Более низкое атмосферное давление означает меньший доступный перепад давления, что приводит к более низким потокам, большей занимаемой площади и более высоким затратам.
Различная пропускная способность потока
В тех случаях, когда питательная вода коагулируется и отстаивается, напорные системы обычно работают при потоках выше 80 галлонов на кв.
фут в сутки (gfd). Одна установка в Теннесси эффективно работала на скорости 88 gfd более восьми лет. Погружные системы обычно рассчитаны на более низкие потоки, которые могут достигать максимума от 40 до 45 gfd.
Способность очищать воду в холодном климате является еще одним отличием этих двух типов систем. Зимой температура питательной воды падает, что увеличивает вязкость и движущую силу, необходимую для проталкивания воды через поры мембраны. Это влияет на погружные системы, поскольку их максимальный перепад давления ограничен атмосферным давлением, что вынуждает погружные системы иметь размеры при более низких потоках.
Для мембранных систем под давлением холодная вода не проблема. При поддержании постоянного потока более высокая вязкость воды немного увеличивает перепад давления, который может выдержать система под давлением. По самой природе своей работы системы давления работают в более широком диапазоне дифференциального давления (от 0 до 40 фунтов на квадратный дюйм).
Это позволяет им обеспечивать постоянный поток независимо от температуры питательной воды.
Проверка целостности и ремонт поврежденного волокна
Когда дело доходит до проверки целостности мембранного волокна, системы, работающие под давлением, имеют ряд преимуществ. Они используют испытание на падение давления, автоматизированную и широко распространенную процедуру. Мембранные волокна также могут находиться под давлением, более чем в 2,5 раза превышающим давление в погружной системе. Это позволяет легко и быстро обнаруживать небольшие нарушения целостности мембраны.
В напорной системе каждый модуль оснащен прозрачной муфтой со стороны фильтрата. Это позволяет оператору установки быстро идентифицировать модуль с оборванным волокном. В редких случаях, когда обнаруживается обрыв волокна, оператор может идентифицировать и отремонтировать его менее чем за 30 минут.
В погружных системах часто используется метод определения точки пузырька или метод подсчета частиц.
Выявление и ремонт утечек волокон в этих системах требуют удаления пучков модулей из резервуара, что приводит к простоям.
Требования к инфраструктуре и эксплуатация
При переходе с традиционной очистки на УФ/МФ существующие бассейны можно использовать для размещения погружной системы. В этом случае погружная система может предложить более низкие капитальные затраты по сравнению с модернизацией напорной системы. Однако при отсутствии доступных бассейнов затраты на гражданское строительство должны учитываться как часть общей стоимости.
Еще одним фактором стоимости погружной системы является установка мостового крана для извлечения мембранных кассет из резервуара. Напорные системы не требуют конструкции резервуара или подъемных механизмов и могут быть установлены на бетонной подушке.
Погружные и напорные мембранные системы обеспечивают превосходное удаление твердых частиц и патогенов в соответствии со стандартами питьевой воды или обеспечивают защиту последующего оборудования при повторном использовании.
Обе системы обеспечивают высококачественный фильтрат независимо от изменений параметров поступающей воды, если мембраны не повреждены. Покупатели должны уточнять у поставщиков показатели обрыва волокна в реальных условиях эксплуатации.
Погружные системы продвигались и использовались для больших систем и источников питания с высоким содержанием твердых частиц/низкого качества. Совершенствование материалов, оптимизация процессов и накопление опыта в очистке различных типов воды позволили напорным системам эффективно конкурировать в этих областях применения.
По мере совершенствования технологий за два десятилетия с тех пор, как мембранные системы появились на рынке, эти системы вывели отрасль на новый уровень. Поскольку конкуренция между напорными и погружными системами возрастает, клиенты могут захотеть взвесить преимущества каждой из них. Конкурентные преимущества могут улучшить работу предприятия, облегчить техническое обслуживание оборудования и обеспечить соответствие воды требованиям.
Насос и давление
Какое минимальное давление требуется для
Мембрана M-T1812A36, чтобы дать выход, ниже которого поток воды остановится?
Это будет зависеть от общего
растворенные твердые вещества [TDS] в вашей воде. Для грубой оценки возьмите
Содержание TDS воды в частях на миллион и разделить на 100. Это будет минимум
давление в фунтах на квадратный дюйм. Например, для воды TDS 500
ppm, минимальное давление будет 5 фунтов на квадратный дюйм.
Можно ли использовать обратный осмос
мембранный для обессоливания морской воды при напоре насоса 30-40
пси?
№
естественное осмотическое давление типичной морской воды составляет около 350 фунтов на квадратный дюйм,
поэтому, чтобы заставить любую воду пройти через мембрану, применяется
давление должно быть больше, чем давление морской воды в фунтах на квадратный дюйм.
Какое безопасное рабочее давление для
Система ААА-1005? Можно ли установить бустерный насос для поддержания давления 80 фунтов на квадратный дюйм?
Максимальное рекомендуемое давление составляет 80 фунтов на кв. дюйм, и его можно использовать с
насос высокого давления.
Как мне установить насос пермеата на мой жилой RO?
Щелкните ниже для получения инструкций по установке насоса пермеата:
Установка ERP-1000
Инструкции (PDF)
Можно ли использовать автоматический запорный клапан с подкачивающим насосом и реле давления?
Да, если PSW отключает насос ДО того, как ASV отключит воду
подача к мембране. Если ASV расположен перед насосом и
перекрывает подачу воды к насосу во время его работы,
PSW будет по-прежнему обеспечивать подачу электроэнергии к насосу. Пока сухой
работа насоса не вредна, потребляется энергия, движущиеся части
носят.
Если ASV расположен между насосом и мембраной, насос
продолжать работать под давлением, требуя, чтобы вода в насосе
постоянный байпас внутри насоса. В этом состоянии будет развиваться тепло,
и может привести к повреждению насоса.
Выходное давление бустерного насоса Aquatec составляет всего 60 фунтов на квадратный дюйм?
Предполагая, что вы не отрегулировали настройку обхода, возможно, вы используете
мембрана
с производительностью пермеата выше, чем может обеспечить насос. Или
переключиться на более высокий
, или перейдите на мембрану с более низким номиналом.
Какое влияние оказывает давление подачи на давление в баке/кране в
Бытовые системы обратного осмоса?
Нет. Поток воды к мембране увеличится, но 80 psi
давление нагнетания насоса
не изменится из-за заданного перепускного давления.
Насос, подающий воду в холодильник, работает шумно.
Насос подачи по потребности, управляемый реле давления, вероятно, неисправен.
подача большего количества
воды, чем может принять льдогенератор (обычно около 1/4 галлона в минуту при 35 фунтах на квадратный дюйм),
и на мгновение
достигает давления отключения. Используйте насос с меньшим расходом и добавьте
аккумулятор между
насосом и холодильником при необходимости.
Каков срок службы насоса Procon?
Ожидаемый срок службы насосов
Procon составляет 10 000 часов непрерывной работы.
При работе моей системы обратного осмоса манометры на входе и выходе установлены на 0.
Сажевый фильтр перед подающим насосом чист, а TDS на измерителе проводимости равен 2.
В чем может быть проблема?
Это может означать, что поступающего потока воды как раз достаточно для запуска насоса.
А когда насос включается, он всасывает всю воду, чтобы создать почти нулевое давление в подающей линии.
