Давление в расширительном бачке системы отопления: какое должно быть и как проверить

Давление в расширительном бачке закрытого типа

Содержание

1. Виды и устройство
2. Особенности конструкции
3. Какое давление должно быть  в расширительном бачке газового котла системы отопления закрытого типа
4. Как проверить давление в расширительном бачке
5. Расчет объема
6. К чему приведет недостаточный объем расширительного бачка
7. Почему падает давление
8. Где поставить в системе

Насколько важным является такой элемент в системе отопления, как расширительный бачок? Для того, чтобы это понять, необходимо знать его назначение. Все дело в законах физики. При нагревании вода изменяет свою плотность, а если быть точнее, плотность уменьшается. Соответственно объем воды увеличивается, что приводит к повышению давления в трубах и радиаторах системы отопления, вплоть до запредельных величин. Отсюда и появляется дополнительный элемент в виде расширительного бачка для сброса излишков воды. Затем вода в емкости остывает и возвращается в систему обратно.

Виды и устройство

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Особенности конструкции

Особенность конструкции расширительного бака закрытого типа зависит от вида установленной мембраны. Всего существуют два основных вида мембраны – в виде диафрагмы и баллонного типа.
Расширитель с мембраной в виде диафрагмы имеет форму бочки или прямоугольного бака. Резиновая перегородка внутри делит бак на две камеры. В верхнюю камеру закачивается воздух, в нижнюю теплоноситель.

При подключении расширительного бака приводится в движение гибкая мембрана. Система готова к пуску, когда мембрана опускается на поверхность теплоносителя. При нагреве воды или антифриза в системе, за счет образования давления в нижней камере мембрана смещается вверх. Образуется дополнительное место в расширителе для сброса излишков теплоносителя. Соответственно при остывании запускается обратный процесс. Мембрана опускается вниз за счет снижения плотности воды (антифриза).

Еще один вид мембраны – баллонного типа. Внутрь расширителя устанавливается резиновая емкость. Когда происходит наполнение бака нагретой жидкостью, емкость растягивается по принципу воздушного шарика.При остывании принимает прежнюю форму. Главным преимуществом над мембраной в виде диафрагмы является его ремонтопригодность. Резиновая емкость легко заменяется при износе.

Знаете ли вы, что расцветка бачка расширителя имеет не только эстетический смысл. Как правило существует два цвета. Красная емкость расширителя предназначена только для системы отопления. Бак синего цвета подходит и для отопления и для водоснабжения. Все дело в используемой мембране. Она изготавливается из пищевой резины»

Какое давление должно быть  в расширительном бачке газового котла системы отопления закрытого типа

Как правило необходимая величина настраиваемого давления воздуха в расширительном бачке указывается в паспорте на газовый или электрический котел, однако этой записи может и не быть. Тогда принято использовать величину давления на 0,2 – 0,3 атмосферы ниже рабочего. Все зависит от размера частного дома и площади отопления. Обычно диапазон давления в мембранном баке составляет от 1,5 до 2,5 атмосфер. Например, для малоэтажного загородного дома нормальное функционирование системы отопления происходит при 1,5 – 1,8 атм, поэтому давление в расширительном баке настраивается в пределах 1,2 – 1,6 атм.

Как проверить давление в расширительном бачке

Чтобы измерить величину давления в расширительном бачке системы водоснабжения или отопления для газовых котлов различных видов, необходимо подсоединить обыкновенный автомобильный манометр к ниппелю. Для того, чтобы добраться до ниппеля, необходимо снять верхнюю пластиковую крышку. Там же находится золотник, с помощью которого можно стравить излишки давления воздуха. Для увеличения давления можно воспользоваться автомобильным насосом, подсоединяя его к ниппелю.

Корректировка давления в расширителе лучше проводить на снятом с системы отопления бачке. Без отсоединения корректировку выполнять можно, но тогда необходимо полностью убедиться в отсутствии теплоносителя в котле.

Расчет объема

Для того, чтобы система отопления функционировала без перебоев и поломок необходимо правильно выбрать расширительную емкость нужного объема. Для вычисления следует использовать такие показатели, как объем системы теплоносителя V_t, коэффициент теплового расширения применяемого теплоносителя K_t. Он зависит от применяемого антифриза в системе. И показатель эффективности работы мембраны F. Формула ниже:

V_b = V_t * K_t / F

коэффициент теплового расширения берется из специальной таблицы. Все зависит от процентного содержания водогликолевой смеси в антифризе.

Коэффициент расширения воды и водогликолевой смеси

Показатель эффективности работы мембраны рассчитывается следующим образом:

F = (P_max -P_b)/ (P_max + 1),

где:

P_max – максимальное давление в отопительной системе. Этот показатель можно найти в паспорте на котел;
P_b – давление воздуха в расширительном бачке.

Данную величину можно взять из паспорта расширителя или определить самостоятельно через подсоединение к ниппелю бачка автомобильного манометра.

Читайте также по теме: Как посчитать расход газа на отопление дома

К чему приведет недостаточный объем расширительного бачка

При покупке расширительного бачка нужно убедиться в наличии сбрасывающего клапана. При его отсутствии клапан следует докупить. В том случае, если сбрасывающий клапан начнет постоянно сбрасывать теплоноситель. Это значит, что выбранного объема расширителя недостаточно.

Почему падает давление

Причиной падения давления в расширительном бачке двухконтурного котла или в системе отопления чаще всего является отсутствие электричества. Ведь от источника энергии работает насос, который обеспечивает нужное давление. Еще одна причина — это протечки в системе отопления и водоснабжения. И последняя причина, которую бы хотелось озвучить — это неправильные или сбитые настройки давления воздуха бачка расширителя. Как регулировать давление в бачке читать выше. Конечно нельзя исключать факт поломки расширителя. Для ремонта расширительного бачка газового котла стоит обратиться в специализированную сервисную службу.

Где поставить в системе

Для систем открытого типа бачок расширителя устанавливается в самой верхней точки контура отопления.

Рекомендуем: Подключение газа к частному дому

Для отопительных систем закрытого типа таких жестких условий нет. Бачок монтируется рядом с источником тепла в котельной.

Если, например, котел стоит в кухне, то бачок может устанавливаться в кухонном помещении. Если в доме 3, 4 этажа, да еще и контур водяного напольного отопления, то одного расширительного бачка может не хватить. Тогда в контур приспосабливают второй бак.

Выводы можно сделать следующие. Расширительный бачок является неотъемлемой частью отопительной системы. Обойтись без него в современном мире пока не получится. Однако и обслуживание данного оборудования не требует высококвалифицированной помощи. Следить за давлением, регулировать его, производить замену самого бачка можно вполне самостоятельно.

Какое давление должно быть в расширительном бачке системы отопления

Стабильная работа отопительной системы в частных домах жизненно важна, вопрос какое давление должно быть в расширительном бачке нужно изучить досконально. Ведь такие показатели напрямую влияют на функциональность и износ всего оборудования.

При низких значениях котел не запустится, а высокие цифры приведут через некоторое время к неприятным последствиям. Чтобы разобраться во всех мелких подробностях, необходимо подходить к теме максимально серьезно, я считаю устройство расширительного бака несложным, постараюсь максимально понятно объяснить все подробно и последовательно.

Для чего нужен расширительный бак

Назначение такого неотъемлемого элемента напрямую связано с теплоносителем в системе отопления, который при нагревании способен расширятся. Это приводит к увеличению и уменьшению давления, оборудование предназначено для нивелирования излишков жидкости в трубах.

Вода или другой наполнитель попросту вытесняется в емкость при увеличении объема, что помогает сохранить радиаторы, разводку в целости и обеспечить сбалансированную работу двухконтурного котла.  После остывания жидкости, ее недостаток пополняется без участия человека, компенсация изменений происходит за счет специально продуманного устройства аппарата.

Какое давление должно быть в расширительном баке отопления

Для создания идеального показателя я советую руководствоваться паспортом устройства, выставив приведенные цифры, можно рассчитывать на продуктивную работу системы. Если разбираться в этом вопросе подробней, то на каждые 10 метров напора потребуется создать давление в 1 атм.

Образцы закрытого типа имеют специальную мембрану, которая позволяет работать аппарату при показателях 0,9 атм. Средние цифры у такого оборудования для частного дома, по мнению большинства специалистов, составляют 1,2 атм. Поскольку многие производители газовых котлов оснащают свои изделия защитой, то при значении ниже, чем 0,7 бар оборудование просто не запустится.

Схема отопления с мембранным баком

Я часто замечал, что максимальное отклонение от этих значений не превышает 0,1 единицу измерения, особенно если отопление создается по классической схеме. В других ситуациях все просчеты потребуется производить отдельно, алгоритм действий такой:

1. Определить фактический объем жидкости.
2. Вместительность емкости.
3. Пользу в коэффициентах.
4. Начальное давление в расширительном бачке отопления.

Не менее важно обращать внимание на все мелкие факторы, большинство хозяев частных домов не производят такие манипуляции самостоятельно, а обращаются к специалистам.

Почему давление в системе отопления падает

Я всегда выделяю 5 причин, из-за которых может произойти подобный эксцесс, хочу поделиться ими с вами, эти советы обязательно сократят время на устранение проблемы:

1. В радиаторе или трубах образовался воздушный пузырь.
2. Произошла разгерметизация системы.
3. Поломка в циркуляционном насосе или котле.
4. Окисление алюминиевых радиаторов.
5. Выход из строя расширительного бака, который напрямую отвечает за компенсирующие и регулирующие функции в отоплении.

Это основные причины падения показаний, в некоторых ситуациях можно без особого труда исправить случившееся, стравить воздух через специальный кран «Маевского». А при обнаружении сложной проблемы понадобятся серьезные конструктивные вмешательства, на такую работу зачастую уходит много времени.

Как проверить давление

Для произведения манипуляции я применяю автомобильный манометр, полученные данные на таком приборе исчисляются в Мпа, их нужно перевести по принципу: 0,1 Мпа равен 1 Бару.

Прежде чем приступать к измерению, нужно отключить оборудование и дождаться момента, когда циркуляция в системе прекратится.

Если бак, встроенный в котел, то перекрыть нужно обратку и подачу, когда элемент выступает отдельной единицей, на его участке коммуникации закрываются запорные вентили, а жидкость сливается.

1. К ниппелю расширителя закрытого типа подсоединяется насос, накачивать необходимо до 1,5 атм. После чего потребуется выждать, пока остатки теплоносителя полностью не выйдут из емкости.
2. Затем вентили запорной арматуры перекрываются, и давление в мембранном баке подгоняется под показатели, которые приведены в паспорте на устройство или значение должно быть ниже на 0,2 атм. чем данные системы.
3. Лишний воздух можно стравить. Перекачку лучше сразу устранять, после чего извлекается насос и закручивается специальный колпак, система заполняется водой. Узнать правильно ли была произведена регулировка, можно после того, как котел выйдет на свои рабочие параметры, я не советую доверять первым цифрам, после запуска они обязательно поменяются.

Как отрегулировать оптимальное давление

Если расширительный бак будет накачан правильно, то стрелка манометра отобразит плавный набор, при появлении скачков или рывков у меня возникают подозрения, которые приводят к дополнительной регулировке. Без максимально внимательного отношения к манипуляциям не получится добиться продуктивной работы системы отопления.

Если экспонзомат будет перекачан, то компенсирующие функции попросту не сработают, а целостность всех составляющих окажется под угрозой.

Лишний воздух выталкивает жидкость из накопителя, тем самым создавая большое давление в трубах и радиаторах.

Низкие показатели также не принесут пользу, оборудование совсем не будет работать, мембрану вытолкнет вода и вся емкость заполнится теплоносителем.

При расширении жидкости сработает предохранительный клапан, и система ГВС перестанет работать, от аппарата не будет пользы. Именно поэтому я советую придавать особое значение правильной регулировке, чтобы не сталкиваться с неожиданностями и проблемами.

Оптимальное значение достаточно просто вычислить и довести до идеального состояния путем стравливания излишков воздуха. Все манипуляции производятся с холодной системой, к начальному показателю необходимо прибавить 0,2 атм.

Вычисление статистического напора получится произвести по примеру с делением на 10, допустим, у меня дом высотой 8 метров, тогда формула выглядит так: 8/10+0,2 атм. Для выравнивания этого показателя в бак постепенно добавляется либо стравливается воздух через специальный золотник.

Правила обслуживания мембранного бачка

При обслуживании проверяйте все элементы системы отопления

Чтобы быть максимально уверенным в отопительной системе своего дома, я советую каждому хозяину, не дожидаясь зимы проверять состояние оборудования. Предварительный осмотр показателей поможет избежать неловких ситуаций в самый неподходящий для этого момент, если уверенности в собственных силах нет, то стоит обратиться к профессионалам.

Пытаться обнаружить всевозможные неисправности необходимо два раза в год, перед и после окончания отопительного сезона.

Если взять эту привычку за правило, можно быть уверенным в правильном функционировании оборудования и существенно продлить ему срок службы, обеспечив беспрерывное и продуктивное водоснабжение на радиаторы.

При сливе теплоносителя пустое оборудование необходимо держать в сухом месте, не будет лишним раз в 6 месяцев проверять мембрану и не забывать, какое давление должно быть в расширительном бачке на момент запуска системы. Если мягкая составляющая будет нарушена или образуются дефекты, ее можно запросто поменять, такая возможность была предусмотрена заводом изготовителем.

Расширительные баки водогрейных котлов

Расширительные баки водогрейных котлов — В системах водогрейных котлов используются два типа расширительных баков. Стальной расширительный бак и расширительный бак баллонного типа. Эти расширительные баки используются для создания подушки для расширения воды при ее нагревании.

Без этой воздушной подушки давление в системе котла превысило бы настройку предохранительного клапана. Наконец, это приведет к открытию предохранительного клапана и выпуску воды для сброса давления.

Технический специалист по ОВиК должен понимать, как работают расширительные баки бойлера. Это понимание важно для правильного устранения проблем с водогрейным котлом, которые могут возникнуть в результате проблемы с расширительным баком.

Кроме того, одной из первых вещей, которые необходимо проверить в системе водогрейного котла, когда предохранительный клапан чрезмерно сбрасывает воду, является расширительный бак.

Если расширительный бачок водогрейного котла залит водой, вероятно, у вас проблема с давлением в бойлере, особенно если расширительный бачок стального типа. Подробнее о типах расширительных баков ниже. Однако важно понимать расширительные баки и то, как они работают, если вы специалист по котлам.

Котел с надлежащей регулировкой и контролем воздуха, водяная пробка будет устранена или значительно сведена к минимуму. Воздух внутри гидравлической системы необходим. Однако только в том случае, если воздух находится в расширительном бачке, где он обеспечивает подушку. Подушка для воды, когда вода нагревается и происходит расширение .

Кроме того, тип средств контроля управления воздухом и процедуры удаления и минимизации воздуха используются для продувки плохого воздуха в нежелательных местах. Воздух будет оседать в таких местах, как стояки контура трубопровода. Это нужно, чтобы плохой воздух не попадал в гидравлический контур. Кроме того, он оставляет необходимое количество хорошего воздуха в нужном месте водяного контура.

Большой коммерческий расширительный бак для водяной системы с охлажденной водой

Типы расширительных баков для водяных котлов

Расширительные баки для водогрейных котлов

Существует два основных типа расширительных баков, используемых для гидравлических систем: длинный стальной барабан

Для обоих этих типов расширительных баков вы можете увидеть описание и техническую информацию ниже. Расширительные баки используются в системах нагрева горячей воды, системах охлаждения охлажденной воды и бытовых водонагревателях, где давление и гидравлический удар являются проблемой.

Расширительные баки используются в жилых и коммерческих помещениях для гидроники, включая системы охлажденной и горячей воды.

Стальные расширительные баки в контуре водогрейного котла | Расширительные баки водогрейного котла

Разница между стальным расширительным баком и расширительным баком баллонного типа.

Стальные расширительные баки все еще существуют сегодня, хотя многие новые системы водогрейных котлов используют расширительный бак баллонного типа. В стальном расширительном баке воздух и вода соприкасаются. Кроме того, в баллонном типе воздух и вода остаются разделенными диафрагмой.

Любая жидкость не сжимается. Воздух сжимается, поэтому, когда котельная система нагревает воду, ей нужна подушка. Кроме того, воздух, который может сжиматься в замкнутой системе, сжимается за счет расширения нагретой воды. Воздух внутри стального расширительного бака действует как пружина и поглощает дополнительное давление, создаваемое нагреванием воды.

Вода будет расширяться и сжиматься в системе, но не из-за сжатия. Кроме того, вода расширяется и сжимается при нагревании и охлаждении. Базовая физика. Любая система термальной воды, будь то система водяного отопления или система охлаждения в закрытой системе, нуждается в расширительном баке для расширения и сжатия.

Соотношение воздуха и воды внутри стального расширительного бака | Расширительные баки водогрейного котла

Расширительные баки водогрейного котла

Соотношение воды и воздуха внутри расширительного бака из стали оптимально при 2/3 воды на 1/3 воздуха. Резервуары, не оборудованные защитным стеклом, нуждаются в фитингах Airtrol. На дне расширительного бачка находится штуцер. Внизу у него воздухоотводчик. Фитинг имеет погружную трубку, которая входит примерно на 2/3 в расширительный бачок. Наконец, это позволяет вам отрегулировать уровень воды до оптимального уровня 2/3.

Перед открытием вентиляционного отверстия в нижней части фитинга расширительного бака Airtrol необходимо изолировать расширительный бак от гидравлического контура. Значит, на трубе, выходящей из котловой системы и идущей к расширительному баку, должна быть задвижка или шаровой кран.

Следовательно, запорный клапан. Если расширительный бак залит водой, используется фитинг Airtrol (иногда называемый фитингом B&G Airdrop Expansion Tank) для легкого восстановления надлежащего соотношения воздуха и воды. Наконец, правильный уровень соотношения воздух/вода внутри стального расширительного бака восстанавливается после использования устройства Airtrol.

Смотровое стекло, которое есть в некоторых стальных расширительных баках, также используется для установки правильного соотношения воздуха и воды. Соотношение воздух/вода внутри стального расширительного бачка. Если стальной расширительный бачок не оборудован ни смотровым стеклом, ни фитингом Airtrol, заполнение бачка до надлежащего соотношения является игрой в угадайку.

Кроме того, правильное соотношение воздуха и воды внутри стального расширительного бака, вероятно, никогда не будет заполнено должным образом.

Размеры расширительных баков в контурах водогрейных котлов | Расширительные баки водогрейного котла

Размер расширительного бака происходит в соответствии с уравнением в механических кодах. Тем не менее, большинство производителей котлов предоставят вам таблицы размеров, основанные на производительности системы в БТЕ/ч. Кроме того, еще один фактор включает в себя тип конвекторов, которые у вас есть в контуре, например, медный плинтус или чугунные радиаторы.

Лучший калькулятор размеров, которым я лично пользуюсь при определении размеров расширительных баков, можно найти в Amtrol.

Стальной расширительный бак над котлом

Важно соотношение воздуха и воды внутри стального расширительного бака. Это так же важно, как наличие расширительного бака подходящего размера. Размер стального расширительного бака сопоставим с размером гидравлического контура. И мощность системы водогрейного котла.

Размер стального расширительного бака в системе водогрейного котла определяется перед установкой. Проектировщик котловых систем определяет размер расширительного бака на основе расчетов. Расчеты размеров водогрейного котла и гидронного контура.

Если система водогрейного котла проработала без проблем более года и вдруг возникла проблема, связанная с прерывистой вентиляцией предохранительного клапана, маловероятно, что проблема связана с размером стального расширительного бака. Наконец, у терморасширительных баков время от времени возникают проблемы, будь то стальной бак или бак-дозатор.

Система водяного отопления нуждается в расширительном баке для правильной работы и поддержания надлежащего давления. Поскольку система водяного отопления нагревает воду в контуре, для воды требуется буферный накопительный бак.

То есть для повышенного давления и объема воды. Система создает давление, и для расширения воды нужно куда-то уйти.

Автоматические воздухоотводчики и стальные расширительные баки в контурах водогрейных котлов

Расширительные баки водогрейных котлов

Не рекомендуется, чтобы стальные расширительные баки систем водогрейных котлов имели автоматические воздухоотводчики в контуре. Однако есть много водогрейных котлов со стальными расширительными баками, которые имеют автоматические воздухоотводчики.

Воздухоотводчики находятся в системе в самой высокой точке контура и на стояках. Трубопровод подпиточной воды гидронного контура, оборудованного стальным расширительным баком, должен располагаться непосредственно под баком.

В идеальном случае подпиточная вода подается в систему котла. Крошечные пузырьки воздуха в подпиточной воде поднимутся. Воздух попадет в бак, а не в гидравлический контур. Это уменьшит или предотвратит гидравлическую пробку.

Кроме того, поскольку воздух и вода внутри стального расширительного бака соприкасаются, вода может поглощать некоторое количество воздуха при охлаждении воды в системе.

Кроме того, это отчасти является причиной того, что некоторые стальные расширительные баки заливаются водой; им потребуется дренаж. Кроме того, стальные расширительные баки с смотровыми стеклами контролируются на предмет затопления, просто наблюдая за смотровым стеклом.

Размер расширительного бака баллонного типа и номинальное давление | Расширительные баки водогрейного котла

В отличие от стальных расширительных баков, расширительные баки баллонного типа имеют диафрагму, которая отделяет воду от воздуха. Эта диафрагма внутри расширительного бака баллонного типа предотвращает проблемы, возникающие со стальными расширительными баками, и поглощение воздуха водой при расширении в гидравлическом контуре горячей воды.

При установке нового расширительного бачка баллонного типа важно следовать инструкциям производителя. Кроме того, большинство производителей требуют установки как можно ближе к стороне всасывания циркуляционного насоса.

Расширительный бак баллонного типа служит той же цели, что и стальной расширительный бак; он поглощает дополнительное давление, создаваемое в водяном контуре водогрейного котла при нагреве воды в водяном контуре. Кроме того, некоторые скважинные системы имеют расширительные баки для поглощения давления, создаваемого «скважинным насосом».

Необходимо в контуре водогрейного котла правильно подобрать размер бака-дозатора . Это будет основано на статическом давлении гидравлического контура и в верхней части гидравлического контура. Если установлен неправильный расширительный бак-дозатор или не поддерживается надлежащее давление воздуха на стороне воздуха в расширительном баке-дозаторе, предохранительный клапан будет срабатывать с перерывами.

Давление на воздушной стороне расширительного бака баллонного типа не должно превышать 2–4 фунта на кв. дюйм давления воды. Кроме того, настройка редукционного клапана. Большинство бытовых редукционных клапанов имеют настройку ~ 12 фунтов на квадратный дюйм. Наконец, это давление может быть разным в зависимости от подъема или высоты стояка в контуре котла.

Давление наполнения расширительных баков в гидравлических контурах | Расширительные баки водогрейного котла

Всегда следуйте рекомендациям производителя по выбору размера расширительного бака-дозатора. Кроме того, смотрите выше правильный размер и ссылку на калькулятор. Используйте следующую формулу, чтобы заполнить воздушную сторону расширительного бака-баллона до требуемого давления воздуха.

Это будет статическое давление, необходимое для поднятия воды до максимального уровня, а затем добавить 4 P.S.I. (Давление наполнения + 4 PSI = давление наполнения расширительного бака со стороны воздуха).

В большинстве жилых помещений это будет 12 P.S.I. Обратите внимание, что очень важно изолировать резервуар. Он должен быть изолирован от давления гидравлического контура перед заполнением воздушной стороны расширительного бака-дозатора сжатым воздухом.

Как работает расширительный бак котла?

О том, как работают расширительные бачки, читайте в нашей статье на эту тему. Как работают расширительные баки?

Проблемы с заправкой расширительного бака-дозатора в гидравлических контурах

Незаряженный расширительный бак-дозатор позволит холодной воде поступать в бак, когда вода в контуре холодная. Переполненный расширительный бак-дозатор не позволит воде при нагреве в контуре и котле расширяться в расширительный бак.

Кроме того, если существует проблема с прерывистой вентиляцией клапана сброса давления. Наконец, необходимо проверить правильность давления в расширительном баке-дозаторе.

Всегда помните, что при проверке этого давления необходимо изолировать систему от расширительного бака-дозатора. Лучше всего заряжать бак, когда он полностью отключен от контура котла. Будем надеяться, что бригада по установке котла добавила шаровой или запорный кран на линию, идущую от контура котла, идущую к расширительному баку-дозатору.

Управление воздухом и регулирование воздуха в гидравлических контурах – предотвращение проблем с расширительными бачками | Расширительные баки водогрейных котлов

Расширительные баки баллонного типа также нуждаются в хорошем управлении и контроле воздуха для удаления воздуха. Воздух мигрирует в контур водогрейного котла и воздух, который вымывается из воды. Воздухоотделитель необходим вместе с автоматическим воздухоотводчиком, чтобы избавиться от воздуха.

Избавляет от воздуха, поступающего в гидравлический контур и систему водогрейного котла из подпиточной воды. Воздух также поступает из разделения путем нагрева и охлаждения. В стальных расширительных бачках воздух перемещается в расширительный бачок. Однако при использовании расширительных баков баллонного типа необходимо удалить воздух и продуть систему гидравлического контура.

Гидравлический контур водогрейного котла с расширительным баком баллонного типа представляет собой полностью герметичную систему. Поэтому, когда воздух каким-либо образом попадает в систему, его необходимо удалить. В противном случае в самом контуре горячей воды или ответвленном гидроконтуре возникнет гидрозатвор.

Шлюз препятствует нагреву, создавая проблемы с циркуляцией котла. Таким образом, важно иметь хорошее управление воздухом и контроль воздуха. Особенно в системах жидкостных водогрейных котлов, в которых используются расширительные баки баллонного типа.

Размещение и установка расширительного бака в контуре водогрейного котла | Расширительные баки водогрейного котла

В системе водогрейного котла и гидронном контуре должно поддерживаться давление. Поддерживается на соответствующем уровне давления. В противном случае возникнут проблемы с расширительным бачком.

Для повышения производительности и снижения проблемы абсорбции воздуха в системе контура лучше всего установить расширительный бак-дозатор непосредственно перед всасывающей стороной циркуляционного насоса на стороне подачи водяного контура системы водогрейного котла.

Поскольку расширительный бак-дозатор поглощает избыточное давление, создаваемое в системе водогрейного котла в гидронном контуре, в этой области не происходит изменения давления в гидроконтуре системы водогрейного котла. Это точка баланса или давление гидронного контура системы водогрейного котла.

Именно здесь в гидравлическом контуре практически не происходит изменения давления. Также лучше всего вводить подпиточную воду для системы водогрейного котла и водяного контура в месте, близком к расширительному баку-дозатору.

Давление наполнения — расширительные баки системы отопления

Поскольку воздушная сторона расширительного бака наполняется в соответствии с давлением наполнения плюс 4 P.S.I. Затем редукционный клапан (PRV) устанавливается на то же давление, что и давление со стороны воздуха в расширительном баке-баллоне. Выполнение этой рекомендации по установке является необязательным.

Тем не менее, для обеспечения наилучшей производительности, контроля давления и управления подачей воздуха в водяном контуре системы водогрейного котла этот сценарий установки обеспечит наивысшую производительность для водяного контура системы водогрейного котла. Если давление наполнения неправильное, у вас возникнут проблемы с давлением в котле.

Если у вас возникли проблемы с вентиляцией клапана давления, наиболее распространенными причинами являются либо редукционные клапаны, либо расширительный бачок . Система находится под избыточным давлением либо из-за слишком высокого давления из-за неисправного предохранительного клапана, либо из-за неисправного расширительного бака.

Слейте расширительный бачок и перепроверьте систему. Как домовладелец, если вам неудобно это делать, позвоните в профессиональную компанию HVAC или сантехника.

Особенно с баками-дозаторами. Слив любого расширительного бака и проверка его на наличие проблем требует определенных знаний и навыков. Редукционный клапан находится рядом с превентором обратного потока и требует внимания специалиста, если он неисправен.

Если это ваша домашняя система отопления, вы можете проверить манометр, чтобы узнать, какое давление в системе. 12 фунтов на квадратный дюйм — это нормально, а все, что выше 20, вызывает большие проблемы.

Контрольный список установки для новых систем

Примечание: Всегда следуйте инструкциям производителя для новых установок . Кроме того, обеспечьте соответствие кода новым установкам. Как правило, инструкции производителя заменяют код.

Это основной список, который я использую перед первым заполнением цикла.

1. Расширительный бак установлен в соответствии с инструкциями производителя?
2. Есть ли в трубопроводе расширительного бака запорный клапан для обслуживания и ремонта в будущем?
3. Все трубопроводы были промыты перед введением расширительного бака в контур? (предназначен для предотвращения попадания строительного мусора в бак)
4. Рядом с баком расположен правильно подключенный дренажный клапан?
5. Редукционный клапан в зависимости от давления наполнения настроен?
6. Для баков баллонного типа предварительная заправка была выполнена и перепроверена?
7. Все остальные компоненты контура, влияющие на расширительный бачок, проверены на правильность работы?

Как узнать, правильно ли работают мои расширительные баки? Причины отказа | Расширительные баки водогрейного котла

Если у вас возникли проблемы с системой котла, вы хотите знать конкретную проблему. При проблеме с расширительным бачком вы, скорее всего, увидите проблему с давлением. Ваш клапан сброса давления, вероятно, будет выпускать воздух. Если вы хотите узнать, правильно ли работает расширительный бачок, проверьте:

• Давление в системе. Манометр никогда не должен быть выше 20 фунтов на квадратный дюйм.
• Клапан сброса давления или предохранительный клапан. Если это сброс горячей воды, то у вас, вероятно, есть проблема.

Если у вас расширительный бак баллонного типа, проверьте давление на воздушной стороне бака. Если у вас стальной тип, проверьте уровень воды. Наконец, проверьте клапан редуктора давления, чтобы убедиться, что он имеет правильную настройку (см. раздел о давлении наполнения выше). Наконец, расширение с дырками не годится. Замените бак.

Расширительные баки водогрейного котла

Какова роль расширительного бака на вашей печи? — Доступный комфорт

В настоящее время лишь немногие печи используют пар для циркуляции тепла, а чугунные радиаторы уступили место более энергоэффективным плинтусным обогревателям. Это переключение стало возможным благодаря изобретению расширительного бачка. Эта технология заменила эти примитивные методы контроля давления и теперь является неотъемлемой частью любой системы отопления.

Что делает расширительный бачок?

Расширительный бак уравновешивает давление в закрытых водяных системах отопления. Он поддерживает постоянный уровень давления в трубах, чтобы на них не влиял потенциальный избыток. Поскольку трубы имеют ограниченное пространство, давление будет расти по мере того, как горячий воздух или вода будут занимать больше места. Следовательно, самые слабые места печи могут быть повреждены, что приведет к протечке или даже разрыву трубы. Расширительный бачок снижает нагрузку на наиболее опасные компоненты системы отопления, значительно продлевая срок ее службы.

Как они работают?

Расширительный бак представляет собой небольшой бак с резиновой диафрагмой, разделяющей его на две части. Одна сторона содержит воду и прикреплена к трубке системы отопления. Другая сторона сухая и содержит сжатый воздух, установленный на уровне около 12 фунтов на квадратный дюйм.

В большинстве современных расширительных баков для водяных систем отопления используется чрезвычайно гибкая диафрагма из бутилкаучука или EPDM. Когда воздушная сторона бака находится под давлением, диафрагма может соответствовать внутренней стальной поверхности бака. Диафрагма расширительного бачка сжимается по мере повышения уровня давления. В результате воздух в резервуаре сжимается, что позволяет проникнуть большему количеству воды. Этот процесс снижает повышенное давление в системе и защищает трубы от повреждений.

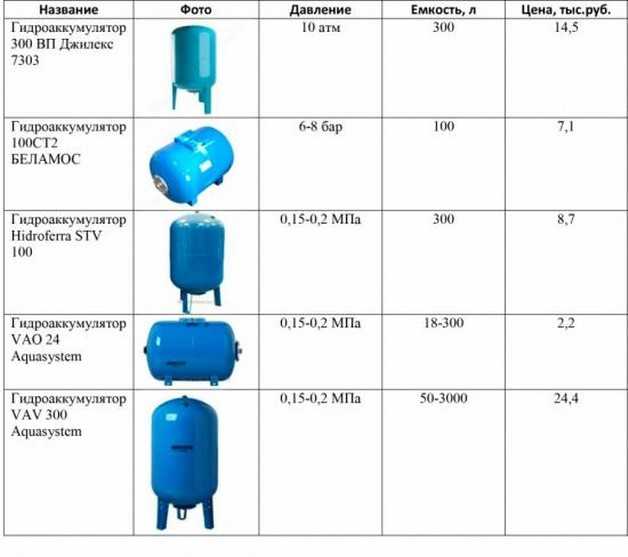

Стоимость расширительного бака

Расширительные баки бывают разных размеров, от двух галлонов до нескольких сотен галлонов. В зависимости от емкости, ценовой диапазон также может варьироваться. Небольшие бытовые резервуары обычно доступны по цене, в то время как более крупные коммерческие резервуары могут стоить сотни долларов.

Установка расширительного бачка

Установка небольшого бытового расширительного бачка — вполне выполнимая задача для домовладельца, который делает все своими руками. Тем не менее, большинство местных строительных норм требуют, чтобы бак устанавливал лицензированный сантехник. Для достижения оптимального результата всегда следует обращаться к профессионалу.

Как определить, правильно ли работает расширительный бачок

Положите руку на расширительный бачок и проверьте температуру, чтобы убедиться, что он работает правильно. Верхняя часть емкости должна быть теплой на ощупь, а нижняя – прохладной. Если весь бак теплый, он почти наверняка заполнен горячей водой, что происходит только при выходе из строя диафрагмы. В этом случае вам нужно будет заменить бак как можно скорее.

Получить профессиональную помощь

Конечно, ничто не может заменить профессиональный вклад. Найдите компанию, которая предлагает услуги по техническому обслуживанию, ремонту и установке в вашем районе, и попросите их проводить ежемесячные проверки. Это самый эффективный способ поддерживать печь в оптимальном состоянии и избежать дополнительных затрат.
