Давление воздуха в расширительном бачке отопления закрытого типа: Давление в расширительном бачке газового котла: нормы и способы регулировки

Содержание

Давление воздуха в расширительном бачке

Расширительный бак является неотъемлемым элементом отопительной системы. Он играет важную роль в компенсации теплового расширения теплоносителя и нормализации напора в системе. Поэтому нужно контролировать давление в расширительном бачке газового котла.

Принцип работы расширительного бака

Для организации эффективного отопления требуется, чтобы система была заполнена теплоносителем. При нагреве жидкости до высокой температуры ее объем увеличивается, и ее излишки сбрасываются в расширительный бак. В разных отопительных системах требования, предъявляемые к нему, отличаются. Например, при естественном движении теплоносителя в качестве расширительного бачка достаточно установить металлическую емкость нужного размера.

В систему с принудительной циркуляцией включают герметичный бак заводского изготовления. Он представляет собой емкость, разделенную на две части эластичной мембраной. Она изготавливается из специальной резины, которая должна быть достаточно прочной. Одна часть бака заполнена воздухом или водой, другая предназначена для попадания излишек жидкости.

Обратите внимание! Если в отопительную систему не включен расширительный бак, то при нагревании вода увеличится и может просто разорвать трубопровод или котел.

Расширительные емкости отличаются по объему. При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом.

Какие задачи выполняет расширительный бак?

Расширительный бак в закрытой системе отопления выполняет две важные функции:

  1. Компенсирует тепловое расширение теплоносителя. При увеличении температуры на каждые 100°C объем воды увеличивается на 4,5%. Давление жидкости в системе возрастает и давит на стенки труб и радиаторов. Если газовый котел не оборудован расширительным баком или одной емкости недостаточно, то данный элемент устанавливают на «обратку» устройства.
  2. Смягчает гидроудары в отопительной системе, которые могут появиться из-за скопившихся воздушных масс или перекрытия арматуры.

Из этого видно, что без расширительного бака отопительная система просто не сможет правильно работать.

Давление в расширительной емкости

На производстве устанавливается определенное давление воздуха в расширительном бачке газового котла. Однако оно может и не подойти для оптимальной работы агрегата. Тогда параметр давления легко перенастроить. Производители предусматривают в корпусе части бака, заполненной воздухом, золотник. Покрутив его, можно отрегулировать давление.

Учтите, что манометр показывает лишь избыток давление. То есть, если использовать понятие абсолютного давления, то к показанию следует прибавить 1 атмосферу (бар).

Пользователей интересует вопрос, какое должно быть давление в расширительном бачке газового котла? Начальный показатель в расширительном бачке устанавливают на 0,2 бар ниже давления в отопительных трубах, равное статическому напору. Его вычисляют как разница между верхней точкой отопления и серединой расширительной емкости.

Если высота отопления 7 м, то статистическое давление будет составлять 0,7 атм из соотношения 10 м = 1 атм.

Если давление в баке превышает оптимальный показатель, например, он составляет 2,8 бара, то при запуске насоса напор изменится, но незначительно. Высокое давление в емкости ухудшает компенсирующие свойства бака – кислород будет выталкивать поступающую жидкость обратно.

Если давление в емкости слишком низкое, то излишки теплоносителя, попав в бак, продавят мембрану и заполнят все пространство. При повышении температуры воды и, соответственно, давления будет срабатывать предохранительный клапан.

Узнайте здесь, как самостоятельно рассчитать мощность газового котла?

Бывают случаи, когда давление в расширительном баке настроено верно, но при увеличении температуры теплоносителя срабатывает предохранительный клапан. Скорее всего, причина в том, что расширительный бак имеет слишком маленький объем. Тогда нужно его заменить или поставить дополнительный элемент.

Как отрегулировать давление в расширительном баке?

В расширительном баке имеется золотник, вмонтированный в ниппель, предназначенный для накачки либо спуска воздуха. Он находится на стороне, обратной месту подключения теплоносителя. Ниппель емкости очень похож на автомобильный, поэтому можно добавить давление с помощью обычного насоса с манометром для авто. Выполнить это можно следующим образом:

  • выключить агрегат и подождать около 8 минут до полной остановки движения теплоносителя;
  • закрыть запорные краны трубопровода, где находится емкость, и слить воду; у бака, встроенного в котел закрывают подачу и обратку;
  • открыть ниппель и подключить к нему насосный шланг;
  • накачать воздух до 1,5 атм и подождать пока с емкости не выльется вся жидкость, после этого выпустить кислород;
  • перекрыть запорную арматуру и насосом накачать давление до необходимого;
  • снять насос, одеть колпачок на ниппель и закрыть сливной штуцер;
  • открыть перекрывающие краны и набрать воду в систему отопления;
  • проверить правильность давления в баке.

При достижении агрегатом рабочих параметров стрелка манометра не должна прыгать, а набирать показатели плавно.

Манометр автомобильного насоса имеет показатели в МПа, а не в барах. Чтобы сориентироваться, сколько МПа следует набрать, за основу принимают, что 1 Бар=1 атм=0,1 МПа.

Расширительный бак выполняет две задачи: компенсация увеличения объёма жидкости при нагреве и защита от гидроударов.

Чтобы предотвратить поломку систем отопления, в них обязательно устанавливают подобные устройства.

Какое давление воздуха должно быть в расширительном баке системы отопления

Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.

Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.

Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.

Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.

Как проверить показатели

Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.

Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.

Как отрегулировать напор горячей воды в системе

Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:

  1. Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
  2. Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
  3. Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
  4. Подключить насос и закачать жидкость до получения эксплуатационного давления.
  5. Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.

Чтобы сделать регулировку автомобильным манометром, нужно:

  1. Отключить нагреватель и подождать 7—10 минут до остановки системы.
  2. Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
  3. Присоединить насос к ниппелю.
  4. Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
  5. Закрыть все клапаны, создать необходимое давление.
  6. Снять насос, открыть вентиль, налить воды.

Настройка показателей в новом расширительном бачке мембранного типа

Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.

В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.

Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.

Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм.

Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:

P = 8/10 + 0,2 атм.

Значения добиваются путём заполнения ёмкости воздухом через золотник.

Ошибочные расчёты могут привести к одной из двух проблем:

  • Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.

Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.

  • Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.

Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители. Обычно это связано с недостаточным объёмом расширительного бака.

Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.

Почему падает давление

Показатель должен быть постоянным, но в некоторых случаях возникают проблемы с отклонением. Значение снижается:

  • При возникновении течи. Они редко возникают в системах, заполненных водой. Прочие жидкости способствуют образованию и расширению небольших трещин, из-за которых образуется проблема.
  • При неисправностях с котлом. Если течи нет, а давление падает — следует пригласить специалиста. Он поможет определить неисправность и посоветует решение.

Полезное видео

Посмотрите видео, в котором рассказывается о том, в какое место системы нужно устанавливать расширительные бачки.

Техническое обслуживание

Регулярный контроль за состоянием оборудования поможет избежать возникновения проблем в отопительный сезон. Рекомендуется проводить работы по обнаружению неисправностей дважды в год: перед и после окончания зимы. Для этого следует приглашать специалиста, который тщательно проверит систему.

Начальное давление в расширительном баке отопления – второй важный параметр наряду с объёмом бака (о выборе объёма было рассказано в предыдущей статье). На заводе в баках создают давление 0.75 атм. Но этого не достаточно, нужно ещё учесть условия, в которых бак будет работать.

Почему важно начальное давление в расширительном баке?

Я здесь не стану загружать вас расчётами, а сразу приведу основные числа. Но сперва поясню, почему важно знать начальное давление в расширительном баке. А вот почему:

– после заполнения системы теплоносителем, сам расширительный бак должен быть заполнен на 25% (0.25 объёма бака), при таком условии есть ещё 75% объёма бака, которые можно сжимать, и, наоборот, есть 25% воды, которые могут уходить из бака. Вот это условие должно обеспечиваться начальным давлением в баке.

Почему последнее тоже важно и что произойдёт, если бак опустеет полностью? При любом понижении температуры или незначительной утечке теплоносителя, давление в системе сразу падает до нуля. Это не допустимо!

Другой крайний случай – бак заполнен полностью. Если температура в системе повышается и дальше, теплоносителю деваться нет куда. Давление будет повышаться до тех пор, пока либо не сработает предохранительный клапан, либо не произойдёт разрыв в системе.

Поэтому нужно, чтобы при заполнении системы при комнатной температуре давление в ней было заданным (обычно 1.5 атм. , т. к. большинство настенных котлов рассчитано именно на него для начала работы). Если такое давление не будет создано, настенный котел просто-напросто не запустится. В общем, при таком начальном давлении в системе бак должен быть заполнен на 25%.

Каким должно быть давление в расширительном баке?

В дальнейшем при нагреве теплоносителя и его расширении, в расширительном баке и, соответственно, во всей системе давление не должно превысить 3 атм.

Если объём в баке «гуляет» от 20% до какой-то величины, но при этом давление не превышает 3 атм., то система работает хорошо.

Для заполнения бака на 25% при начальном заполнении системы, нужно, чтобы начальное давление в расширительном баке отопления было 80% от того давления в системе, которое мы будем создавать. Если при 20 градусах должно создаваться давление в системе 1.5 атм., то:

Начальное Давление в баке = 1.5 х 0.8 = 1.2 Бар.

Надеюсь, что за всем этим многословием вы не просмотрели главного. Вот это: давление в расширительном баке отопления перед его установкой (или перед заполнением системы) должно составлять 80% от того давления, при котором запускается котел.

Давление в системе отопления, его нормализация, причины изменения

Давление в системе отопления должно быть в норме – 1,5 – 2,0 атмосферы для частных домов высотностью до 2 этажей. Если давление отличается от указанных пределов, систему нужно «лечить».

В данной статье разберем нюансы работы системы отопления и оборудования котельной. Определимся какое давление нужно поддерживать, как его устанавливать, от чего оно зависит… Вероятно приведенный материал поможет читателям в вопросах связанных с работоспособностью системы отопления и применением оборудования.

Какое давление в системе отопления должно быть

В малоэтажных частных домах рабочее давление системы отопления составляет около 2 атмосфер. Чаще 1,5 – 2,0 атмосферы. Максимальный подъем давления допускается до 3 атмосфер, а выше – должен срабатывать аварийный клапан.

В высотных домах норма давления в пределах 5 – 10 атм. Чаще – 5 – 8 атм. Максимум, на что рассчитаны радиаторы отопления в квартирах высотных домов – 12 атм.

Такое же давление — 12 атм, может находиться и в магистральных трубах теплосетей.

В высотных зданиях на стояках отопления для снижения давления устанавливаются гидравлические редукторы.

Почему давление повышается

Согласно законам физики, при нагреве жидкости или газа их объем увеличивается. Поэтому, если жидкость находится в закрытой системе отопления, то ее давление с ростом температуры будет увеличиваться.

Жидкость не может значительно сжиматься так как газ. Если пространство закрытое, то может произойти большой скачок давления и оболочку разорвет.

В «неправильной» системе отопления закрытого типа так и происходит – разрушается самое слабое звено, например, теплообменник котла, и жидкость находит путь наружу.

В открытых системах отопления – с самотечным движением жидкости (в которых открытый расширительный бак) давление при нагреве не повышается. Оно там задается высотой водяного столба – обычно на 1 – 2 этажа – соответственно до 1 атм. «Лишняя» жидкость просто уходит в бак или сбегает в канализацию.
Но в закрытых системах применяются другое специальное оборудование.

Как нормализуют ситуацию

Чтобы не произошло опасного повышения давления при нагреве теплоносителя, в закрытые системы (с принудительной циркуляцией жидкости), включают обязательные элементы:

  • Расширительный бак – закрытый сосуд, частично заполненный воздухом, который способен значительно сжиматься при повышении давления, освобождая объем для «несжимаемой» жидкости.
  • Предохранительный клапан – прибор открывающий сброс жидкости из системы, если давление в ней достигло установленного максимального давления – обычно 3атм.
  • Манометр – прибор измеряющий и указывающий давление жидкости или газа. Его показаниями руководствуются и при заливке, закачивании системы, контроле работы…

Такое же оборудование должно устанавливаться и на систему горячего водоснабжения в частных домах, в составе которых находится бойлер косвенного нагрева.

Группа безопасности для системы отопления с неавтоматизированным котлом
— предохранительный клапан, воздухоотводчик, манометр.
В настенных котлах данные приборы являются встроенными.

Читайте подробней на сайте – как правильно сделать обвязку не автоматизированного котла

Какой объем у расширительного бака

Недопустимо применять расширительный бак меньшего объема, чем 1/10 от всей системы отопления.
Впрочем, для профессионального расчета объема расширительного бака существует специальная методика. Но на бытовом уровне решается так – не меньше чем 1:10 от залитого в систему отопления теплоносителя. Тогда расширительный бак может компенсировать увеличения объема жидкости от ее нагрева без проблем.

Как узнать, сколько в системе теплоносителя?
Остается только вооружиться геометрическими формулам и справочными данными по применяемому оборудованию. Но на практике, при создании отопления своими руками, без проекта, объем просто считают ведрами при первичной заливке. После чего уже и приобретают подходящий расширительный бачок.

Принцип работы расширительного бака

Почему давление в системе отопления снижается

Давление в системе отопления постоянно понижается от первоначального заданного значения. Это понижение может быть весьма малым и не заметным по приборам (манометрам). Или может понижаться значительно.

Большое уменьшение давление может происходить по двум причинам:

  • После заливки жидкости в системе отопления находится воздух. Он будет постепенно стравливаться через автоматические воздухоотводчики (должны присутствовать). Уменьшение давление при этом должно компенсироваться подливкой нового теплоносителя.
  • В системе отопления находится течь, теплоноситель уходит. Но может быть и утечка воздуха из замкнутого расширительного бака.

Не допускается делать автоматическую подпитку водой системы отопления при уменьшении давления. Если присутствует течь, то вода в системе будет постоянно обновляться, что приведет к значительному осадку и выходу всей системы из строя.

Как найти течь в системе отопления

Обычно течь теплоносителя возникает на стыках из-за некачественного монтажа. Достаточно внимательно осмотреть систему и обратить внимание на потеки и рыжие отметины (осадок из воды). Ремонт по «диагнозу».

Но иногда визуально обнаружить трудно. Тогда ищут на слух, — систему сливают и заполняют воздухом под давлением. Характерный свист укажет, где находится «дырочка».

Можно использовать и специальное оборудование — сканер избыточной влажности.

Нужно не забыть и о котле. Наличие течи в теплообменнике, через маленькие трещинки – не редкое явление. Обнаружить «на ходу» не получится – теплоноситель тут же испаряется и уходит вместе с газами. Проверяется при остановленном котле.

Не желательно узлы стыковок располагать в недоступных для осмотра и ремонт местах.
Ознакомьтесь, — Проблема монтажа полипропиленовых трубопроводов – как правильно паять трубы.

Как установить давление в системе отопления

Начальное давление в системе отопления устанавливается путем накачивания расширительного бака воздухом, при холодном теплоносителе.
Расширительный бак наполняется воздухом до создания давления в 1,3 – 1,5 атм.
Соответственно, при нагреве, если объем бака подобран правильно, давление может достигать – 2,0 атм.

Расширительный бак оснащен обычным воздушным золотником, как и на автомобиле, и может быть накачан автомобильным насосом или компрессором.

Мы рассмотрели основные вопросы, связанные с давлением в системе отопления для частного дома. Также рекомендуется ознакомиться Как работает гидроаккумулятор и расширительный бак

Как накачать расширительный бак котла отопления воздухом?

Расширительный бак в отопительном котле выполняет важную функцию – компенсирует скачки давления при изменении температурных значений теплоносителя, будь то обычная вода или антифриз. Сам бак состоит из двух частей, между которыми расположена мембрана. В одной части находится теплоноситель, в другой – воздух, посредством которого создается требуемое давление. И для нормальной работы нужно периодически накачивать бак. Далее вы узнаете, как накачать расширительный бак котла и как обнаружить, что нужно это сделать.

Частая ситуация: вы включаете воду и набираете ванну. Котел в это время переключается из режима отопления в режим горячего водоснабжения. За время, пока вода набирается, теплоноситель постепенно остывает, а расширительный бак в это время не функционирует. И вот когда вы уже закручиваете кран, котел должен вновь начать работать на обогрев, но этого не происходит. Причина – резко упавшее давление, вследствие чего автоматика просто все заблокировала. Это значит, что пришло время накачать воздуха и увеличить давление в баке.

Как накачать воздух в расширительный бак котла?

Обратите внимание, что вы будете нагонять воздух не в саму систему, а только в расширительный бак. Соответственно, смотреть на манометр котла нецелесообразно. Ваш главный ориентир – манометр на самом насосе. Можете использовать обычный насос, которым накачивают колеса автомобиля. Можно, конечно, использовать компрессор. Хотя и не обязательно. Ваша задача – накачать давление всего в 1 атмосферу. Обыкновенный насос с этим вполне справится.

Процесс закачивания состоит из четырех шагов:

  1. Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
  2. Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно. Достаточно перекрыть подачу холодной воды, открыть кран подачи горячей, а также открыть вентиль подачи горячей воды на расположенном ближе всего смесителе. Таким образом содержащаяся в котле вода полностью уйдет. На большинстве современных котлов есть особые штуцеры для слива воды. Можно воспользоваться и ими, но это неудобно – вам придется спускать воду в ведра, тазики, большие миски, потом выливать ее и повторять процедуру. Первый способ быстрее и проще. Слив воды из газового котла нужен для того, чтобы удостовериться, что вы будете накачивать воздух именно в расширительный бак. Если в нем останется вода, это будет неэффективно.
  3. Накачайте бак. На каждом баке есть обычный ниппель, к которому можно легко подключить насос. В большинстве случаев для доступа к ниппелю не приходится снимать крышку котла. Когда будете накачивать бак, постоянно следите за показателями манометра на насосе. Ваша задача – накачать приблизительно до 1,2 атмосферы. Это оптимальное значение. Если получилось больше – нужно ослабить. Иначе система может просто не работать, пока давление не придет к нормальному значению. Если видите, что во время накачивания из смесителя все еще идет вода, это нормально.
  4. Подключите котел. Когда давление в расширительном баке достигнет нормы, можно вновь подключать котел. Сначала закройте кран подпитки, откройте кран холодной воды. При этом начнет литься грязная вода, воздушные пузыри. Когда это прекратится, кран можно закрывать. Далее кран подпитки снова нужно открыть, чтобы наполнить котел до его рабочего состояния. Здесь нужно смотреть на манометр, расположенный на корпусе.

После этого уже можно открыть краны подачи и обратки. Если видите, что давление ослабевает, можно добавить воды. Далее нужно удалить воздух из насоса. Выкрутите пробку на его торце и спустите воздух точно так же, как это делается на кранах Маевского.

Важный вопрос владельцев настенных и напольных котлов отопления: «как часто нужно накачивать расширительный бак?». Мы рекомендуем в новых котлах делать это каждые два года, а в уже отработавших несколько лет – каждый год. Оптимально – перед началом отопительного сезона.

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

  1. «Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
  2. Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

В некоторых случаях причины падения давления можно обнаружить самостоятельно. Очень часто они возникают именно из-за протечек теплоносителя. Притом чаще при использовании антифриза в качестве теплоносителя. Антифриз в силу своей консистенции может проникать даже в самые маленькие трещины, давление падает. Чтобы исправить ситуацию, нужно найти утечку и устранить ее, после чего подкачать бак до нужного давления.

В процессе работы давление в самом котле может падать и приходить в норму после запуска. Если же оно не выравнивается, это признак неисправности. Далее система будет сбоить еще сильнее. В такой ситуации лучше всего сразу обращаться к мастеру для диагностики, сервиса и ремонта.

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Мы работаем в Калуге и регионе, диагностируем, обслуживаем, ремонтируем системы любой сложности. Выполняем как простые задачи по закачиванию воздуха в расширительный бак, так и сложный комплексный ремонт современных систем. Предоставляем гарантию на все виды работ.

Если нужна консультация или вы хотите воспользоваться услугой, просто звоните по номеру +7 (4842) 75 02 04 или оставьте запрос прямо на сайте. Мастер прибудет в день обращения и выполнит все нужные виды работ.

Зачем нужен, как работает и как подобрать расширительный бак для водяного отопления.

Современное частное домостроение в нашей стране, расположенной на широтах, где температурные колебания, в течение года, составляют более 50 градусов, предполагает наличие качественного и продуманного отопления. Раньше, для сельских изб, состоящих из одного — двух помещений, в большинстве случаев, хватало традиционной печи. Сейчас, когда размеры домов выросли, а количество отдельных комнат даже в небольшом доме, редко бывает меньше трех – четырех, современная концепция комфортного проживания, предусматривает обязательное наличие водяного отопления.

Виды и специфика расширительных бачков

Такой способ нагрева дома, в отличие от печного, может обеспечить одинаково комфортную температуру во всех помещениях. Жидкостное отопление, предполагает наличие производящей тепло установки – котла и теплоносителя, который циркулирует по трубопроводам между котлом и радиаторами, расположенными в каждом из отапливаемых помещений. Когда котел отключен, теплоноситель не нагревается и, за короткое время, его температура опускается до комнатной. Таким образом, получается, что температура теплоносителя периодически изменяется. Как хорошо известно, из курса физики, свойством любых тел является их расширение, при увеличении температуры. При нагревании теплоноситель увеличивает свой объем. Но, в замкнутом контуре, ему некуда деться, и тогда начинает расти его давление. Частые перепады давления «расшатывают» систему и быстрее приводят к нарушению герметичности её важных узлов. Решение – применять расширительный бак в системе отопления.

По своей сути, расширительный бачок это емкость, где жидкость имеет возможность увеличить или уменьшить свой объем. Его установка, позволяет избежать повышения, и понижения давления теплоносителя, при изменении его температуры. Установка расширительного бака обязательно производится при монтаже любой системы жидкостного отопления дома. Однако виды расширительных бачков отличаются, в зависимости от типа системы, которая спроектирована в каждом конкретном случае. Фактически, существуют два возможных варианта жидкостного отопления помещений: открытый и закрытый.

Что выбрать — открытую или закрытую систему

Открытая система отопления, представляет собой не полностью герметичную систему, с открытым верхом. Давление жидкости, зависит от места расположения емкости и уровне теплоносителя в нем. Чтобы было понятнее, открытую систему можно сравнить с наполненной на две трети кастрюлей воды без крышки, которая стоит на плите. Стенки и дно нашей кастрюли непроницаемы для жидкости и не дают ей вылиться, а верх открыт.

При нагреве нашей кастрюли, вода в ней увеличивает свой объем, и занимает уже не две трети, а, например, три четверти её объема, но оставшейся высоты её стенок все еще достаточно, чтобы не дать воде разлиться. В открытой схеме, роль верхней части нашей воображаемой кастрюли выполняет, как раз, емкость открытого типа. Такая емкость имеет негерметичный верх (как правило, прикрытый крышкой). Он располагается выше всего, чаще на чердаке, или в самом верхнем помещении строения.

Если не применяется принудительная циркуляция теплоносителя, открытый расширительный бак, устанавливается в верхней точке, сразу после котла. В этом случае максимально нагретый котлом теплоноситель, в соответствии с законами физики устремляется вверх и попадает в расширительную емкость, откуда уже изливается через трубы к радиаторам и, постепенно теряя тепло, возвращается назад к котлу. Такая конструкция имеет два штуцера – вход и выход, и открытый верх (прикрытый негерметичной крышкой). При использовании принудительной циркуляции, бачок может располагаться в любом её месте (соблюдая принцип того, что он располагается выше всех остальных узлов). В этом случае, к емкости достаточно подвести один штуцер снизу, чтобы жидкость имела выход в объем достаточной для её расширения при нагреве. Но такие схемы встречаются редко.

Открытые системы отопления создаются, в основном, для независимости от принудительной циркуляции и не требуют электрического питания для котлов и насосов для циркуляции воды. Их главный плюс — они работают, не зависимо от наличия, или отсутствия электроэнергии в доме.

Минус данных систем в том, что теплоноситель циркулирует относительно медленно, и очень трудно спроектировать и сбалансировать такую систему так, чтобы во всех помещениях дома можно было бы поддерживать одну заданную температуру. Преимуществом расширительной емкости открытого типа является возможность использовать её, для добавления в систему теплоносителя (воды), который можно просто заливать в емкость через его верхнюю крышку. Недостатком такой емкости является то, что через неё происходит неэффективный теплообмен, между теплоносителем и окружающей средой, как раз в том месте (вверху строения), где нагрев помещения меньше всего нужен. Расширительным баком открытого типа может служить любая емкость из подходящего материала, которую можно приобрести готовой, или заказать у сварщиков.


Закрытая система отопления — это замкнутый контур, в котором жидкость всегда находиться под определенным, заданным при её заливе, давлении. В такой системе уже применяется расширительный бак для отопления закрытого типа. Он имеет один штуцер, которым и присоединяется к трубе. Такой бачок представляет собой герметичный замкнутый сосуд, разделенный на две части — одну для газа, другую, для жидкости. Хорошо известно, что газ при увеличении давления, уменьшается в объеме сильнее, чем жидкость. Этот принцип и используется в расширительном баке закрытого типа. Когда, например, вода нагревается, её объем увеличивается за счет сокращения объема воздушной части емкости, и наоборот, когда температура падает — объем уменьшается, за счет вытеснения излишков жидкости из расширительного бака за счет давления воздуха.

Расширительные баки для закрытой системы бывают двух видов. Бак одного типа состоит как бы из двух разделенных водонепроницаемой мембраной частей. В одной части, располагается газ — атмосферный воздух, давление которого можно менять через обычный золотник. К другой части прикреплен штуцер, с помощью которого устройство присоединяется к трубе. При повышении температуры, мембрана изгибается в сторону воздушной части увеличивая объем бака и компенсируя рост давления.

Такая конструкция не разборная, и, в случае повреждения мембраны, подлежит замене целиком. У устройства другого типа, роль мембраны выполняет воздушная камера, которая работает по такому же принципу, сокращая свой объем при росте температуры жидкости и увеличивая при её падении. Но в такой конструкции, поврежденную мембрану уже можно заменить новой, без замены всего бака. Необходимо заметить, что оба типа баков весьма надежны и очень редко ломаются. Но устройство с мембраной, лучше всего располагать заливным штуцером кверху, чтобы при наполнении труб теплоносителем, исключить формирования в его водяной части воздушного кармана. Расширительная емкость в системе закрытого типа служит для регулирования давления.

За счет нагнетания воздуха в «газовую» часть бака давление теплоносителя растет, а стравливанием воздуха, давление можно уменьшить. Например, при монтаже отопления, залитый теплоноситель имеет атмосферное давление, которое зависит от того, на какой высоте располагается верхний уровень теплоносителя (от этажности дома и высоты расположения верхней точки системы). Располагается бачок в закрытой схеме, как правило, недалеко от входа уже потерявшей часть тепла жидкости в котел. Многие котлы производятся уже со встроенным расширительным баком, и, дублировать его дополнительным, не имеет смысла.

Сравнив все «за» и «против»…

Рассуждать какой расширительный бак лучше, открытый, или закрытый бессмысленно, т.к. их применение обусловлено, выбором соответствующего типа отопительной системы. Но следует заметить, что бачок закрытого типа занимает меньше места, его удобнее обслуживать, т.к. он находиться вблизи котлового оборудования, как правило, в бойлерной и он теряет меньше тепла, чем бачок открытого типа. Кроме того, само присутствие в верхней части строения емкости с жидкостью представляет потенциальную опасность в плане протечки и порчи интерьера помещений дома. Сама закрытая система отопления выглядит привлекательнее открытой, т.к. циркуляции жидкости происходит без соприкосновения с воздухом, который, насыщая воду кислородом, способствует коррозии ключевых узлов.

Месторасположения расширительных баков так же зависит от выбранного типа отопления. Расширительная емкость открытого типа, как уже говорилось выше, располагается в самой верхней части, как правило, на чердаке дома, бачок закрытого типа – рядом с котлом, перед входом в него труб с остывшим теплоносителем.

Рассчитать объем достаточного расширительного бака можно по формуле: Объем расширительного бака = объем теплоносителя в литрах умноженный на 0,07. Также поможет в подсчетах онлайн калькулятор, который с максимальной точностью выдаст вам нужное значение сразу же после того, как вами будут вписаны соответствующие параметры.

Если Вы используете емкость большего, чем нужно, объема — хуже точно не будет, если меньшего, он полностью не сможет компенсировать изменение давления, при нагреве теплоносителя, и оно будет колебаться.

Важно помнить:

При эксплуатации систем закрытого типа необходимо следить за давлением. Если, во время нагрева теплоносителя котлом, приборы контроля показывают увеличение давления, требуется регулировка давления в расширительном баке. Сильный рост давления при нагреве, означает, что воздушная часть бака потеряла давление и требуется определить, почему это произошло. Может быть, пропускает воздух золотник, или нарушилась герметичность камеры (или мембраны) — тогда требуется ремонт бака.
Лучше всего использовать расширительную емкость с системой автоматического сброса давления в случае превышения его пороговых значений.
При монтаже бака в систему отопления обязательно предусмотрите перед ним запорный кран, чтобы можно было отключить устройство от трубы для его ремонта, или замены, без слива всего теплоносителя из системы.

Расширительный бак в системе отопления – установка и подключение

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

  • компенсация теплового расширения воды в закрытых системах отопления;
  • в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
  • в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
  • поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Альтернативные самодельные баки открытого типа из пластиковой канистры (фото слева) и воздушного ресивера

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л  станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

  1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
  2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
  3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
  4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке.  Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

  1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
  2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
  3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
  4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

Бачок накачивается через штуцер обычным ручным насосом

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.

Заключение

Все работы, связанные с монтажом, подключением и настройкой расширительного бака, не относятся к высококвалифицированным и могут быть выполнены своими руками. Более того, вам лучше знать, как проверять и корректировать давление в бачке при эксплуатации. Его снижение или скачки – одна из причин, по которой автоматика газового котла отключает горелку. Если нет серьезных протечек теплоносителя, то первым делом следует измерить манометром давление воздуха в камере резервуара.

Расширительный бак отопления. Принцип работы. Давление мембранного бака.

Главная \ Полезное \ Мембранный бак « Назад

28.10.2014 06:58

Расширительный бак (гидроаккумулятор) предназначен для компенсации увеличении объема воды при нагреве в системе отопления. Нагреваясь, вода увеличивается в объеме, а «излишек» воды уходит в расширительный бачок, тем самым не допуская срабатывания сбросного клапана, который обычно рассчитан на давление 3 бара. При остывании и уменьшении объема воды в системе, мембрана расширительного бака выталкивает воду обратно, не допуская критического падения давления в системе отопления при котором не включится котел.

Настенные котлы производители, как правило, комплектуют расширительными баками от 6 до 8 литров (зависит от модели) – на отопление, и от 2 до 3 литров – на санитарную воду (если есть встроенный бойлер). Баки объемом 6-8 литров рассчитаны на систему отопления вместимостью от 100 до 140 литров. Поэтому, если ваша система вмещает больше теплоносителя, необходимо устанавливать дополнительный расширительный бак.



Каковы же признаки неисправности или недостаточного/избыточного давления расширительного бака?

  1. Во время работы котла давление «скачет». То есть, при включении отопления, давление растет. При переключении котла на режим производства ГВС, начинает падать. При выключении и охлаждении котла давление падает меньше 1 или даже до 0 (бак совсем пустой)
  2. Вы подпитываете систему отопления регулярно, видимых утечек нет (часто бывают в «теплых полах»), теплообменник исправен.



Как нужно подкачивать давление в расширительном баке:

  1. Перекрыть отсечные краны на расширительный бак, слить воду с него. Если отсечных кранов нет, то открыть сливной кран на котле, слить воду с котла, давление должно быть на «0».
  2. Замерить давление в расширительном баке манометром, сливной штуцер при этом должен быть открыт.
  3. Насосом( к золотнику расширительного бака) качать воздух, пока не перестанет течь вода из сливного штуцера.
  4. Спустить воздух с расширительного бака.
  5. Накачать заново, проверяя давление манометром. Давление в расширительном баке должно быть 80% от рабочего давления  системы (нагретой).
  6. Закрыть сливной штуцер расширительного бака.
  7. Запитать котёл, если сливали, давление в холодной системе должно быть примерно 1-1.2бара.


Расширительный бак для отопления закрытого типа установка

При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).

Расширительный бак для отопления закрытого типа установка

Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.

Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

В чем преимущества закрытой системы отопления

Содержание статьи

Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).

Водяное отопление является лидером по распространенности

Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.

Как определиться с типом и количеством радиаторов отопления?

Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.

Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.

Именно такие функции и выполняет расширительный бачок.

Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

Принципиальная схема системы открытого типа

1 – котел отопления;

2 – стояк подачи;

3 – открытый расширительный бачок;

4 – радиатор отопления;

5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.

Возможно, вас заинтересует информация о том, как правильно осуществляется установка радиаторов отопления

Цены на циркуляционные насосы

циркуляционные насосы



Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.

Отличия системы отопления закрытого типа

Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).

Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.

Открытый расширительный бак

Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:

  • Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
  • В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.

Расширительный бачок вполне можно разместить в неприметном углу

А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.

  • В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
  • Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
  • Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
  • Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
  • За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
  • И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.

Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.

Как устроен и как действует расширительный бачок для отопления закрытого типа?

Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:

Схема устройства и действия герметичного расширительного бачка

Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).

С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.

С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.

Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)

Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.

Принцип работы – несложен.

  • В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
  • При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
  • При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).

Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.

Расширительный бачок на специальном кронштейне

Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.

Кроме того, могут они различаться и конструкцией самой мембраны.

Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа

Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

Видео: устройство расширительных бачков марки «Flexcon FLAMCO»

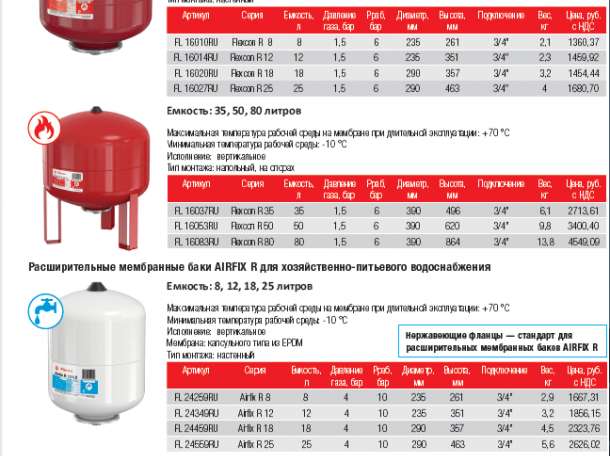

Цены на расширительные баки Flexcon FLAMCO

расширительные баки Flexcon





Как рассчитать требуемые параметры расширительного бачка?

При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем.

Расчет по формулам

Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:

Vб = Vс × k / D

Символами в формуле обозначены:

– требуемый рабочий объем расширительного бачка;

– общий объем теплоносителя в системе отопления;

k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;

D – коэффициент эффективности расширительного бака.

Откуда взять исходные величины? Разбираемся по порядку:

  1. Общий объем системы (Vс) можно определить несколькими способами:
  • Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
  • Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п.
  • Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.

2. Значение коэффициента температурного расширения (k) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.

Температура нагрева теплоносителя, °С Содержание гликоля, % от общего объема
0 10 20 30 40 50 70 90
0 0.00013 0.0032 0.0064 0.0096 0.0128 0.016 0.0224 0.0288
10 0.00027 0.0034 0.0066 0.0098 0.013 0.0162 0.0226 0.029
20 0.00177 0.0048 0.008 0.0112 0.0144 0.0176 0.024 0.0304
30 0.00435 0.0074 0.0106 0.0138 0.017 0.0202 0.0266 0.033
40 0.0078 0.0109 0.0141 0.0173 0.0205 0.0237 0.0301 0.0365
50 0.0121 0.0151 0.0183 0.0215 0.0247 0.0279 0.0343 0.0407
60 0.0171 0.0201 0.0232 0.0263 0.0294 0.0325 0.0387 0.0449
70 0.0227 0.0258 0.0288 0.0318 0.0348 0.0378 0.0438 0.0498
80 0.029 0.032 0.0349 0.0378 0.0407 0.0436 0.0494 0.0552
90 0.0359 0.0389 0.0417 0.0445 0.0473 0.0501 0.0557 0.0613
100 0.0434 0.0465 0.0491 0.0517 0.0543 0.0569 0.0621 0.0729

3. Значение коэффициента эффективности расширительного бачка (D) придется рассчитать по отдельной формуле:

D = (QmQб) / (Qm + 1)

где:

Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.

Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.

Калькулятор для расчета требуемого объема расширительного бачка

Чтобы упростить читателю процедуру расчета, в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.

Перейти к расчётам

Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.

И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.

Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом, равным разнице рассчитанных показателей для всей системы и параметров встроенной емкости.

Цены на расширительные баки Джилекс

Расширительный бак Джилекс

И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.

Возможно, вас заинтересует информация о том, как выбрать электрический котел для отопления частного дома

Расширительный бак для отопления закрытого типа: установка своими руками

Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:

Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления

На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик.

На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.

От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.

Теперь посмотрим, что необходимо сделать на самом бачке.

Иллюстрация Краткое описание выполняемой операции
Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности.
На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник.
Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке)..
Переходник затянут, и можно переходить к монтажу крана.
Стоит сразу отметить, что в показанном примере допущена недоработка —  мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно.
Рекомендация всем установщикам – не забывать про этот момент.
Наматывается нить для запаковки крана, …
… кран ставится на место и плотно затягивается.
Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене.
От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка.
По сути, в этой части работа закончена.
Теперь можно проверить давление в воздушной камере расширительного бачка.
С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается.
Проверить давление можно автомобильным манометром.
Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана.
При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос.
В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка).
Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку.
На этом установку можно считать законченной.
Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки.
Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут.
Лета хомута расправляется и продевается в щели монтажной площадки.
Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика.
После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную …
.. а затем – до упора, с помощью отвертки или ключа.
В таком виде бачок будет готов к подвешиванию на стене.
Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше.
Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком.
Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта.
Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия.
Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником.

После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.

Видео: врезка расширительного бачка в контур полипропиленовых труб

В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы. Расширительный бак для отопления вы можете узнать по ссылке.

Возможно, вас заинтересует информация о том, что собой представляет радиатор биметаллический

Расширительные баки водогрейного котла

Бойлер с надлежащим управлением и контролем воздуха, гидравлический воздушный шлюз будет исключен или радикально сведен к минимуму. Необходим воздух внутри гидронной системы. Однако только в том случае, если воздух находится в расширительном бачке, где он обеспечивает амортизацию. Подушка для воды, когда вода нагревается и происходит расширение.

Кроме того, для удаления загрязненного воздуха в нежелательных местах используются средства контроля и удаления воздуха, а также процедуры минимизации.Воздух будет оседать в таких местах, как стояки в петле трубопровода. Это необходимо для того, чтобы загрязненный воздух не попадал в гидравлический контур. Кроме того, он оставляет необходимое количество хорошего воздуха в нужном месте в гидравлическом контуре.

Большой коммерческий расширительный бак для гидравлической системы с охлажденной водой

Типы расширительных баков водогрейного котла

Расширительные баки водогрейного котла

Существуют два основных типа расширительных баков, используемых для гидравлических систем:

  • Расширительный бак стального типа выглядит как длинный стальной барабан
  • Расширительный бак баллонного типа

Для обоих этих типов расширительных баков вы можете увидеть описание и техническую информацию ниже.Расширительные баки используются в системах нагрева горячей воды, в системах охлаждения охлажденной воды и в бытовых водонагревателях, где возникает проблема с давлением и гидравлическими ударами.

Расширительные баки используются в жилых и коммерческих приложениях для гидроники, включая системы охлажденной и горячей воды.

Стальные расширительные баки в контуре системы водогрейного котла

Разница между стальным расширительным баком и расширительным баком баллонного типа.

Стальные расширительные баки существуют и сегодня, хотя во многих более новых системах водогрейных котлов используются расширительные баки баллонного типа.В стальном расширительном баке воздух и вода соприкасаются друг с другом. Кроме того, в баллонном типе воздух и вода остаются разделенными диафрагмой.

Никакая жидкость не сжимается. Воздух действительно сжимается, поэтому, когда котельная система нагревает воду, ей нужна подушка. Кроме того, воздух, который может сжиматься в замкнутой системе, сжимается за счет расширения нагретой воды. Воздух внутри стального расширительного бака действует как пружина и поглощает дополнительное давление, возникающее при нагревании воды.

Вода будет расширяться и сжиматься в системе, но не из-за сжатия. Кроме того, вода расширяется и сжимается при нагревании и охлаждении. Основы физики. Любая система термальной воды, будь то система водяного отопления или система охлаждения в замкнутой системе, нуждается в расширительном баке для расширения и сжатия.

Соотношение воздуха и воды внутри стального расширительного бака

Расширительные баки водогрейного котла

Отношение воды к воздуху внутри стального расширительного бака является оптимальным при 2/3 воды на 1/3 воздуха.Для резервуаров, не оборудованных защитным стеклом, требуется фитинг Airtrol. На дне расширительного бачка находится штуцер. Внизу есть отверстие для выпуска воздуха. Фитинг имеет погружную трубку, которая входит примерно на 2/3 в расширительный бак. Наконец, это позволяет вам отрегулировать уровень воды до 2/3 оптимального уровня.

Расширительный бак необходимо изолировать от гидравлического контура перед открытием вентиляционного отверстия в нижней части фитинга расширительного бачка Airtrol. Это означает, что в трубе должна быть задвижка или шаровой кран, выходящий из котельной системы и ведущий к расширительному баку.Следовательно, запорный клапан. Если расширительный бак залит водой, используется штуцер Airtrol (иногда называемый штуцером расширительного бака B&G Airdrop), чтобы легко восстановить надлежащее соотношение воздуха и воды. Наконец, надлежащее соотношение воздуха и воды внутри стального расширительного бака восстанавливается после использования устройства Airtrol.

Смотровое стекло, которое есть в некоторых стальных расширительных баках, также используется для установки надлежащего соотношения воздуха и воды. Соотношение воздух / вода внутри стального расширительного бачка.Если стальной расширительный бачок не оборудован ни смотровым окном, ни штуцером Airtrol, заполнение бака до нужного соотношения — это игра в угадывание. Кроме того, правильное соотношение воздуха и воды внутри стального расширительного бака, вероятно, никогда не будет должным образом заполнено.

Определение размеров расширительных баков в гидравлических контурах системы водогрейного котла

Определение размеров расширительных баков происходит в соответствии с уравнением в механических кодах. Однако большинство производителей котлов предоставят вам таблицы размеров, основанные на производительности системы в БТЕ / ч.Кроме того, еще одним фактором является тип конвекторов, установленных в контуре, например, медный плинтус или чугунные радиаторы. Лучший калькулятор размеров, который я использую лично при расчете размеров расширительных баков, можно найти в Amtrol.

Стальной расширительный бак Над котлом

Очень важно соотношение воздуха и воды внутри стального расширительного бака. Это так же важно, как и наличие расширительного бачка подходящего размера. Размер стального расширительного бака сопоставим с размером гидравлического контура.И мощность системы бойлера горячей воды. Подбор стального расширительного бака в системе водогрейного котла производится перед установкой. Разработчик котельной системы определяет размер расширительного бака на основе расчетов. Расчеты размеров водогрейного котла и гидронного контура.

Если система водогрейного котла проработала без проблем более года и внезапно возникла проблема, когда предохранительный клапан периодически выпускает воздух, маловероятно, что размер стального расширительного бака является проблемой.Наконец, у баков теплового расширения время от времени возникают проблемы, будь то стальной бак или бак-дозатор.

Для правильной работы и поддержания необходимого давления системе водяного отопления необходим расширительный бак. Поскольку система водяного отопления нагревает воду в контуре, для воды требуется накопительный резервуар. То есть для повышенного давления и объема воды. Система нагнетает давление, и для расширения воды нужно куда-то идти.

Автоматические воздуховыпускные устройства и стальные расширительные баки в контурах системы водогрейного котла

Расширительные баки водогрейного котла

Не рекомендуется устанавливать в системах водогрейных котлов стальные расширительные баки автоматические вентиляционные отверстия.Однако есть много водогрейных котлов со стальными расширительными баками, которые имеют автоматические воздухоотводчики. Воздухоотводчики находятся в системе в самой высокой точке контура и на стояках. Трубопровод подпиточной воды в гидравлическом контуре, оборудованном стальным расширительным баком, должен находиться непосредственно под баком.

В идеале подпиточная вода подается в котельную. Крошечные пузырьки воздуха в подпиточной воде поднимутся вверх. Воздух будет попадать в бак, а не в гидравлический контур. Это уменьшит или предотвратит образование гидронной воздушной пробки.Кроме того, поскольку воздух и вода внутри стального расширительного бачка соприкасаются, вода может поглощать некоторое количество воздуха, когда вода в системе остывает.

Более того, это отчасти причина того, что некоторые стальные расширительные баки затопляются водой; его потребуется слить. Кроме того, стальные расширительные баки со стеклами объекта контролируются на предмет затопления, просто наблюдая за стеклом объекта.

Размеры расширительных баков баллонного типа и номинальное давление

В отличие от стальных расширительных баков, расширительные баки баллонного типа имеют диафрагму, которая отделяет воду от воздуха.Эта диафрагма внутри расширительного бака баллонного типа предотвращает проблемы, которые возникают со стальными расширительными баками и поглощением воздуха водой при расширении в гидравлическом контуре горячей воды. При установке расширительного бачка нового типа важно следовать инструкциям производителя. Кроме того, большинство производителей требуют установки как можно ближе к всасывающей стороне циркуляционного насоса.

Расширительный бак баллонного типа служит той же цели, что и стальной расширительный бачок; он поглощает дополнительное давление, создаваемое в гидравлическом контуре водогрейного котла, когда вода в гидравлическом контуре нагревается.Кроме того, некоторые системы скважин имеют расширительные баки для поглощения давления, создаваемого скважинным насосом.

В контуре водогрейного котла важно правильно рассчитать размер бака-дозатора. Это будет основано на статическом давлении гидравлического контура и в верхней части гидравлического контура. Если установлен неправильный расширительный бачок или не поддерживается надлежащее давление воздуха на воздушной стороне расширительного бачка, предохранительный клапан будет периодически выпускать воздух.

Давление на воздушной стороне расширительного бака баллонного типа не должно превышать 2–4 фунта на квадратный дюйм давления воды.Кроме того, настройка клапана редуктора давления. Большинство клапанов редуктора давления в жилых помещениях имеют настройку ~ 12 фунтов на квадратный дюйм. Наконец, это давление может быть разным в зависимости от подъема или высоты стояка в контуре котла.

Давление наполнения расширительных баков в гидравлических контурах

Всегда следуйте рекомендациям производителя по определению размеров расширительного бачка. Кроме того, см. Выше правильный размер и ссылку на калькулятор. Используйте следующую формулу для заполнения воздушной стороны расширительного бачка до требуемого давления воздуха.Это будет статическое давление, необходимое для того, чтобы поднять воду до максимального уровня, а затем добавить 4 P.S.I. (Давление наполнения + 4 P.S.I. = давление наполнения со стороны воздуха расширительного бачка).

В большинстве жилых помещений это будет 12 P.S.I. Обратите внимание, что очень важно изолировать резервуар. Он должен быть изолирован от давления гидравлического контура перед заполнением воздушной стороны расширительного бака баллона воздухом.

Как работает расширительный бак котла?

Чтобы узнать, как работают расширительные бачки, прочтите нашу статью по этой теме.Как работают расширительные баки?

Проблемы с заправкой расширительного бачка в гидравлических контурах

Не заправленный расширительный бачок позволяет холодной воде попадать в бак, когда вода в контуре холодная. Переполненный расширительный бак не позволит воде, нагретой в контуре и котле, расшириться в расширительный бак. Кроме того, если существует проблема с прерывистой вентиляцией предохранительного клапана. Наконец, необходимо проверить давление в расширительном баке баллона.

При проверке этого давления всегда помните, что необходимо изолировать систему от расширительного бачка баллона. Лучше всего заряжать бак, когда он полностью отключен от контура котла. Будем надеяться, что монтажная бригада котла добавила шаровой или запорный вентиль в линию, идущую от контура котла к расширительному баллону.

Управление воздухом и контроль воздуха в гидравлических контурах — предотвращение проблем с расширительными баками

Расширительные баки баллонного типа также нуждаются в хорошем управлении воздухом и контроле воздуха для удаления воздуха.Воздух мигрирует в контур водогрейного котла, а воздух вымывается из воды. Сепаратор воздуха необходим вместе с автоматическим воздухоотводчиком, чтобы избавиться от воздуха.

Освобождает от подпиточной воды воздух, попадающий в гидравлический контур и систему водогрейного котла. Воздух также поступает в результате разделения посредством нагрева и охлаждения. В стальных расширительных баках воздух поступает в расширительный бак. Однако в расширительных баках баллонного типа воздух должен быть удален из системы гидравлического контура.

Гидравлический контур водогрейного котла с расширительным баком баллонного типа представляет собой полностью герметичную и герметичную систему. Следовательно, когда воздух каким-либо образом попадает в систему, он должен быть удален. В противном случае гидравлический шлюз возникнет в самом гидравлическом контуре с горячей водой или в ответвлении гидравлического контура.

Воздушный шлюз предотвратит нагревание, создав проблему циркуляции котла. Таким образом, очень важно иметь хорошее управление воздухом и контроль воздуха. Особенно в системах водяных водогрейных котлов, в которых используются расширительные баки баллонного типа.

Размещение и установка расширительного бака в системе водогрейного котла Гидравлический контур

В системе водогрейного котла и гидравлическом контуре должно поддерживаться давление. Поддерживается на соответствующем уровне давления. В противном случае возникнут проблемы с расширительным бачком.

Для повышения производительности и уменьшения проблемы всасывания воздуха в систему контура лучше всего установить расширительный бак баллона непосредственно перед стороной всасывания циркуляционного насоса на стороне подачи гидравлического контура системы водогрейного котла.

Поскольку баллонный расширительный бак поглощает дополнительное давление, создаваемое в системе водогрейного котла в гидравлическом контуре, это область, где не происходит изменения давления в гидравлическом контуре системы водогрейного котла. Это точка баланса или давление гидравлического контура системы водогрейного котла.

Это то место, где давление в гидравлическом контуре практически не изменяется. Также лучше всего вводить подпиточную воду для системы водогрейного котла и гидравлического контура в точке, близкой к расширительному бачку.

Давление наполнения — расширительные баки системы отопления

Так как воздушная сторона расширительного бака заправляется в соответствии с давлением наполнения плюс 4 P.S.I. Затем редукционный клапан (PRV) настраивается на то же давление, что и давление воздуха на стороне расширительного бачка. Следование этой рекомендации по установке не является обязательным.

Тем не менее, для наилучшей производительности, регулирования давления и управления воздухом в гидравлическом контуре системы водогрейного котла этот сценарий установки обеспечит наивысшую производительность для гидравлического контура системы водогрейного котла.Если давление наполнения неправильное, возникнут проблемы с давлением в бойлере.

Если у вас возникли проблемы с выпуском воздуха из клапана давления, наиболее частыми причинами являются либо редукционные клапаны, либо расширительный бак. Система находится под избыточным давлением из-за слишком высокого давления из-за неисправного PRV или из-за неисправного расширительного бачка. Слейте жидкость из расширительного бачка и перепроверьте систему. Если вам, как домовладельцу, неудобно это делать, позвоните в профессиональную компанию по ОВКВ или к сантехнику.

Особенно с бачками-дозаторами. Слив любого расширительного бачка и проверка его на наличие проблем требует определенных знаний и навыков. Редукционный клапан находится рядом с устройством предотвращения обратного слива, и в случае его неисправности требуется внимание специалиста. Если это ваша домашняя система отопления, вы можете проверить манометр, чтобы узнать, какое давление в системе находится. 12 фунтов на квадратный дюйм — это нормально, а значение выше 20 — серьезная проблема.

Контрольный список установки для новых систем

Примечание: Всегда следуйте инструкциям производителя для новых установок.Кроме того, при новых установках убедитесь, что код соответствует требованиям. Обычно инструкции производителя заменяют код. Это основной список, который я использую перед первым заполнением цикла.

  1. Расширительный бак установлен в соответствии с инструкциями производителя?
  2. В трубопроводе расширительного бака есть запорный клапан для будущего обслуживания и ремонта?
  3. Все трубопроводы были промыты перед подключением расширительного бачка к контуру? (предназначен для предотвращения попадания строительного мусора в резервуар)
  4. Правильно подключенный дренажный клапан расположен рядом с резервуаром?
  5. Установлен редукционный клапан в зависимости от давления наполнения?
  6. Для баллонных резервуаров предварительная зарядка была выполнена и перепроверена?
  7. Все остальные компоненты контура, влияющие на расширительный бачок, проверены на правильность работы?
Как мне узнать, правильно ли работают мои расширительные баки? Причины неисправности

Если у вас есть проблемы с вашей котельной системой, вы хотите знать конкретную проблему.С проблемой расширительного бачка вы, скорее всего, столкнетесь с проблемой давления. Ваш предохранительный клапан, вероятно, будет вентилировать. Если вы хотите узнать, правильно ли работает расширительный бачок, проверьте:

  • Давление в системе. Манометр никогда не должен быть выше 20 фунтов на квадратный дюйм.
  • Клапан сброса давления или предохранительный клапан. Если это отвод горячей воды, скорее всего, у вас проблема.

Если у вас расширительный бак баллонного типа, проверьте давление на воздушной стороне бака.Если у вас стальной тип, проверьте уровень воды. Наконец, проверьте клапан редуктора давления, чтобы убедиться, что он имеет правильную настройку (см. Раздел о давлении заполнения выше). Наконец, расширение с дырочками — это нехорошо. Заменить бак.

Расширительные баки водогрейного котла

Нужен ли мой водонагреватель расширительный бак?

Короткий ответ?

Если в вашем доме «закрытая» водопроводная система, то да, вам понадобится расширительный бачок.

Понимаете, в домах либо открытая, либо закрытая водопроводная система. Закрытая водопроводная система не позволяет воде течь в обратном направлении (т. Е. Вода не будет течь обратно в городские сети, когда она попадет в трубы вашего дома).

Поскольку большинство новых домов построено с закрытой водопроводной системой, скорее всего, вам понадобится расширительный бак. Мы объясним почему ниже.

В этой статье мы рассмотрим следующие темы:

  • Зачем вам нужен расширительный бак с замкнутой системой
  • Как узнать, есть ли у вас замкнутая водопроводная система

Нужен сантехник для установки расширительный бачок для вашего водонагревателя?

Зачем нужен расширительный бак с замкнутым контуром

Краткий ответ?

Расширительный бак предотвратит повреждение вашего водонагревателя и водопроводной системы.

Вот более подробный ответ …

Как мы уже упоминали в начале, закрытая система создает единственный путь для воды, чтобы течь в ваш дом (но не обратно).

Однако, когда вода нагревается, ее объем увеличивается (это называется тепловым расширением ). Когда объем воды увеличивается, это оказывает дополнительное давление на резервуар.

Со временем, после непрерывного расширения и сжатия, резервуар ослабеет (подумайте о том, чтобы согнуть канцелярскую скрепку вперед и назад — в конце концов, она сломается).

И здесь появляется расширительный бачок.

Избыточная вода течет из бака водонагревателя в расширительный бак

При установке расширительного бачка лишний объем воды, создаваемый тепловым расширением, автоматически устремляется в расширительный бак , уменьшая давление внутри вашего водонагревателя.

Поскольку он снижает давление, расширительный бак продлевает срок службы вашего водонагревателя. Фактически, некоторые производители могут аннулировать вашу гарантию на водонагреватель, если у вас есть закрытая водопроводная система без расширительного бака.

Теперь, когда вы знаете, зачем вам расширительный бачок, давайте посмотрим, как определить, есть ли у вас закрытая водопроводная система.

Как узнать, есть ли у вас закрытая водопроводная система

Если вы видите устройство предотвращения обратного потока (например, обратный клапан или редукционный клапан), подключенное к главному запорному клапану воды, значит, у вас закрытая водопроводная система.

Примечание. Устройства предотвращения обратного потока могут различаться в зависимости от конструкции, но большинство из них будут похожи на и устройство, подобное этому .

Запорный водяной клапан обычно находится по адресу:

. Если у вас возникли проблемы с поиском основного запорного клапана для воды или вы не можете определить устройство предотвращения обратного потока, обратитесь к водопроводчику. Они сообщат вам, какая у вас система: открытая или закрытая, и дадут рекомендации по расширительному бачку.

Нужен расширительный бачок? Обратитесь к водопроводчику в Тампе.

Расширительный бак

— обзор

Проектирование системы

Многие предложения в этом разделе взяты у Болларда и Мэннинга [1].Также обратитесь к руководствам по проектированию и установке производителей теплоносителя [3,4].

Системы теплопередачи протекают больше, чем большинство других систем, потому что фланцы и уплотнения испытывают сильные колебания температуры, а жидкости обычно выбираются из-за их свойств теплопередачи, которые включают низкую вязкость и низкое поверхностное натяжение.

Установите расширительный бачок в верхней точке системы. Рассчитайте весь объем системы и определите размер бака, чтобы обеспечить расширение не менее 30%.Размер бака должен быть равен полному при температуре окружающей среды и полному при рабочей температуре. Расчетное давление в резервуаре должно быть как минимум на 100 кПа (15 фунтов на кв. Дюйм) выше максимального ожидаемого давления паров жидкости. Лучшее место для подключения трубопровода от расширительного бака к системе — рядом со стороной всасывания циркуляционного насоса; размер этой трубы должен быть достаточно большим, чтобы пары, попадающие в систему, могли легко подниматься в резервуар.

Жидкий теплоноситель обычно не должен циркулировать через расширительный бак, потому что желательно дать статической жидкости в баке остыть.Это уменьшает испарение легких фракций из жидкости. Однако во время запуска прохождение жидкости через резервуар помогает удалить уносимые пары из системы.

Спроектируйте всю систему так, чтобы обеспечить полный дренаж, включив сливные пробки в нижних точках, вентиляционные пробки в высоких точках и наклонные длинные участки труб.

Используйте инертный газ (обычно азот) для защиты расширительного бака. Это снижает окисление жидкого теплоносителя, которое происходит при температурах выше примерно 150 ° C, и обеспечивает давление в системе для уменьшения испарения легких компонентов жидкости.Скорость окисления увеличивается с повышением температуры.

Углеродистую сталь обычно не используют при рабочих температурах ниже — 45 ° C (- 50 ° F), поскольку ее объемно-центрированная кристаллическая структура становится хрупкой. Поскольку в стандартных реакторах из углеродистой стали, облицованных стеклом, используется этот материал, безопасное снижение температуры невозможно. Если требуются более низкие температуры, может быть указана сталь с высоким содержанием никеля, например, 5% -ный никелевый сплав ASTM A645. Однако более распространено использование нержавеющей стали серии 300 при низких температурах.

Центробежные насосы должны использоваться для циркуляции теплоносителя. Насосы без уплотнения с магнитной муфтой или «герметичными» являются предпочтительными , если температура жидкости находится в пределах насоса. Установите сетчатый фильтр на всасывании насоса. При использовании насоса с двойным механическим уплотнением установите под насосом поддон.

Используйте сварные соединения трубопроводов в максимально возможной степени. Если требуются разъемные соединения, предпочтительны фланцы с выступом по ANSI класса 300, особенно для горячих систем, использующих органические жидкости.Это не для номинального давления, а для более близкого расстояния между отверстиями под болты и увеличения площади уплотнения по сравнению с фланцами класса 150. Затяните фланцы при температуре окружающей среды и еще раз после того, как система нагреется. Используйте спирально-навитые металлические прокладки.

Если используются фланцы класса 150, рассмотрите возможность использования более сжимаемых прокладок, таких как графитовые или графитовые эластомеры.

Изоляция не должна впитывать влагу и не впитывать влагу; рекомендуется изоляция с закрытыми порами. Небольшие утечки могут привести к насыщению абсорбирующей изоляции жидкостью; может произойти катастрофический пожар.Вероятные источники утечек, такие как фланцы, уплотнения насоса, соединения приборов и штоки клапанов, не должны быть изолированы, чтобы облегчить раннее обнаружение утечек. Для длинных сварных труб без фитингов, которые могут протекать, допускается использование изоляции с открытыми ячейками (например, стекловолокна).

Используйте воду хорошего качества для разбавления жидкостями на основе гликоля. Лучше всего использовать деионизированную или дистиллированную воду. Вода с повышенной жесткостью или хлоридами может привести к преждевременному истощению ингибитора и увеличению скорости коррозии.

Объяснение расширительных баков

Расширительные баки и системы повышения давления имеют решающее значение для успешной работы контуров отопления и охлаждения и должны, по существу, выполнять три основные задачи:

  • Поддержание давления в допустимых пределах в каждой точке системы, то есть недопустимое превышение допустимого рабочего давления, а также поддержание минимального давления для предотвращения вакуума, кавитации и испарения жидкости в системе, e.грамм. в схемах с перегретой водой, гелиосистемах.
  • Для предотвращения отрицательного давления в самых высоких точках установки, чтобы избежать попадания воздуха в трубопроводную сеть.
  • Компенсация колебаний объема теплоносителя или охлаждающей воды из-за колебаний температуры.
  • Обеспечение водяного затвора для предотвращения потерь воды в системе.

В любой системе отопления или охлажденной воды наблюдается расширение и сжатие по мере того, как вода в системе нагревается или охлаждается.Поскольку вода несжимаема, давление в системе соответственно будет увеличиваться или уменьшаться. Чтобы предотвратить повреждение компонентов системы, устанавливаются расширительные баки, которые содержат избыточный объем, поскольку вода нагревается и расширяется, и позволяют этой воде заполнять вакуум, создаваемый при охлаждении и сжатии воды в системе.

Тщательный расчет, ввод в эксплуатацию и техническое обслуживание являются предпосылкой для правильного функционирования всей системы.

Открытый коллектор или резервуары подачи были ранней формой расширительных резервуаров, которые обычно представляли собой открытые резервуары с медной футеровкой, установленные над самой высокой точкой системы, поскольку резервуары полагались на силу тяжести для поддержания давления в системе.Помимо подключения к системе, резервуары были оснащены сливным отверстием для перелива и входным отверстием для водопровода, управляемым плавающим шаровым клапаном, что позволяло автоматически пополнять воду в системе при необходимости.

Несмотря на то, что баки с открытым коллектором функционируют, они не могут обеспечить оптимальное решение проблемы расширения из-за нескольких ключевых проблем.

  1. Поскольку резервуары не герметичны, вода в системе постоянно контактирует с воздухом, что позволяет воде в системе поглощать кислород.Кислород в системе приводит к коррозии и снижению эффективности насоса.
  2. В зависимости от конструкции бака может возникнуть вероятность обратного потока, если уровень воды поднимется выше входа в водопроводную сеть, что приведет к загрязнению водопровода.
  3. При любом открытом резервуаре существует вероятность перелива, который обычно направляется в ближайший дренажный трубопровод. Учитывая, что резервуар необходимо поднять, если слив заблокируется или резервуар протечет, разлив может привести к повреждению окружающих поверхностей здания.
  4. Поскольку система открыта, давление в системе ограничено давлением напора, достигаемым высотой резервуара. Это может негативно повлиять на производительность насоса из-за недостаточного NPSH (положительный напор на всасывании), что может привести к кавитации и отказу насоса.
  5. Трубопровод от резервуара до производственного помещения иногда может быть трудным, и может потребоваться изоляция для защиты от замерзания в зонах с отрицательными температурами.
  6. Для многих современных котлов требуется регулируемое давление в системе и качество воды, поэтому они не подходят для систем с открытой вентиляцией.

Чтобы преодолеть эти проблемы, большинство систем отопления и охлаждения в настоящее время спроектированы как закрытые системы, которые позволяют контролировать давление в системе и удалять газы, что приводит к повышению эффективности и производительности всех компонентов системы.

Расширительные баки для использования в закрытой системе отопления или охлаждения доступны в различных типах и размерах. Тип и размер используемого резервуара обычно регулируются предполагаемым применением и могут варьироваться от простых расширительных резервуаров, которые предварительно заправляются и имеют размер в соответствии с расчетным давлением заполнения и требованиями системы, до систем наддува с управляемым насосом, которые могут включать дегазацию. функции.В следующей статье объясняются различные типы расширительных баков, их особенности и области применения, для которых они подходят.

Следующая страница — Типы расширительных баков

Расширительные баки — UGI

Зачем вам может понадобиться расширительный бак

Расширительные баки выглядят как мини-бойлер и обычно устанавливаются сверху водонагревателя. Они бывают разных размеров, в зависимости от давления воды, количества нагретой воды и температуры, до которой нагревается вода.Но почему они важны?

Вода расширяется при нагревании, и ее давление будет увеличиваться, если нет места для теплового расширения. Старые водопроводные системы были спроектированы таким образом, что расширяющаяся вода в обогревателях выталкивала часть воды обратно за пределы дома — в общественную водопроводную сеть, которая поглощала давление. Но этот механизм больше не работает.



Однако современные водопроводные системы используют элементы управления и другие устройства, такие как обратные клапаны, для повышения эффективности и комфорта, часто создавая так называемую «закрытую систему».Назначение одностороннего клапана, который предотвращает обратный поток воды, состоит в том, чтобы не допустить обратного вытекания воды из дома через водопроводную трубу, предотвращая возможное попадание загрязнения в систему водоснабжения на улице.

Проблема с обратными клапанами заключается в том, что вода накапливается в этой закрытой системе, пока кто-нибудь не откроет клапан. Если давление воды станет достаточно высоким, высока опасность повреждения сантехники, подающих труб и даже водонагревателя.

Почему следует устанавливать расширительный бак?

Водонагреватели с резервуаром в закрытой системе, то есть те, которые подключены к коммунальной системе водоснабжения с помощью обратного клапана или устройства обратного потока, должны иметь установленный расширительный бак.Обратите внимание, что в расширительном баке нет необходимости, если у вас есть водонагреватель без резервуара (также известный как водонагреватели по запросу или проточные водонагреватели) или если вы используете систему частного колодца.

Все водонагреватели, независимо от источника тепла, могут испытывать негативные эффекты теплового расширения, поскольку холодная вода нагревается, увеличивая общий объем воды и давление внутри резервуара. В целях безопасности увеличение объема и давления необходимо уменьшить.

Вот здесь-то и вступает в игру расширительный бак: при правильном размере, настройке и правильной установке он принимает эту «лишнюю» воду и минимизирует избыточное давление.

Если в вашей системе HVAC нет рабочего расширительного бака, колебания давления воды могут вызвать утечку или разрыв бака водонагревателя, поскольку стеклянная облицовка водонагревателя и других сантехнических приборов и компонентов будет повреждена.

Расширительный бак помогает поддерживать минимальное повышение давления во время расширения нагретой воды, помогает уменьшить гидравлический удар и помогает защитить водопроводную систему от нагрузки. Для этого он должен быть правильно расположен, рассчитан и настроен. Также, чтобы предотвратить преждевременные выходы из строя, ваш расширительный бачок следует ежегодно проверять.

Наши специалисты по HVAC следят за тем, чтобы каждый расширительный бак был правильно установлен и обслуживался, чтобы предотвратить гидравлический удар, высокие счета за воду и ненужный износ водонагревателя и сантехники.

Если у вас есть водонагреватель резервуара и обратный клапан или клапан регулирования давления на водопроводе, вам следует подумать об установке резервуара теплового расширения.

В UGI Heating, Cooling and Plumbing наша исключительная команда подрядчиков и техников HVAC готова помочь сделать ваш дом безопасным и комфортным, предлагая решения HVAC, отвечающие вашим потребностям.

Свяжитесь с нами сегодня для получения дополнительной информации и записи на прием.

Общие сведения о расширительных баках | Блог Emerson Swan, Inc.

Один из самых недооцененных и неправильно понятых компонентов системы водяного отопления — это расширительный бак. При проектировании системы отопления обычно тщательно рассчитываются потери тепла и размер котла. Размеры циркуляционного насоса зависят от длины и теплопроводности трубопровода.Когда дело доходит до расширительного бачка, большинство парней просто устанавливают бак того же размера, что и всегда. Фраза: «Мы всегда так делали». приходит на ум. Как ни странно, в большинстве случаев это работает. Проблемы возникают тогда, когда ничего не получается. Наиболее частым признаком недостаточного размера расширительного бачка является срыв предохранительного клапана. Чтобы избежать этого, установщик должен понимать функцию резервуара и важность правильного определения размеров.

Начнем с основ. Все мы знаем, что вещи расширяются при нагревании и сжимаются при охлаждении.Вода ничем не отличается, и она становится основным фактором в системе водяного отопления с замкнутым контуром. При установке новой системы вы заполняете трубы водой с температурой от 40 до 50 градусов и удаляете воздух. Затем, когда вы запустите котел и нагреете воду до 180 градусов, вода расширится. По мере того, как вода нагревается, объем увеличивается. Без компенсации этого расширения воды давление в системе возрастет, и при 30 фунтах предохранительный клапан откроется. Расширительный бак предназначен для компенсации этого увеличения объема воды в системе с замкнутым контуром.Вода не сжимается, а воздух — и в расширительном баке используется подушка из сжатого воздуха, чтобы принять этот увеличенный объем воды по мере ее нагрева.

Расширительные баки старого образца, установленные между балками пола в потолке подвала, были сделаны из стали и имели штуцеры для воды, воздухозаборника и указатель уровня воды. Когда система была заполнена, вода поступала в резервуар и сжимала воздух сверху. По мере того, как вода нагревается, уровень в резервуаре повышается, а воздух сжимается еще больше.В конце концов, воздушная подушка впитается в воду, и резервуар станет заболоченным. Это, конечно, приводило к повышению давления, что приводило к срабатыванию предохранительного клапана и всегда приводило к обращению в сервисный центр.

В начале 60-х годов был разработан современный мембранный бак. В нем используется резиновая диафрагма для постоянного отделения воды в системе от сжатого воздуха в резервуаре, что устраняет проблему заболачивания. Эти резервуары стали популярными, потому что они были маленькими и компактными, недорогими и нуждались в гораздо меньшем количестве водопровода.Однако этот тип резервуара все еще может вызвать потенциальные проблемы, если он неправильно рассчитан.

Давайте рассмотрим пять вещей, которые нам нужно знать, чтобы правильно определить размер расширительного бачка с диафрагмой.

Давление заполнения — В системе с замкнутым контуром статическая высота трубопровода имеет значение только при заполнении системы. Один фунт на квадратный дюйм (PSI) давления воды требуется на каждые 2,31 фута статической высоты. В среднем двухэтажном доме с котлом в подвале мы должны поднять воду примерно на 16 футов, для чего потребуется около семи фунтов на квадратный дюйм.Чтобы обеспечить положительное давление и облегчить удаление воздуха, мы должны добавить к нему еще пять фунтов на квадратный дюйм. Редукционные клапаны давления (PRV) настроены на заводе на 12 фунтов на квадратный дюйм, а расширительные баки предварительно заполнены на те же 12 фунтов на квадратный дюйм. В большинстве случаев предварительного заряда 12 фунтов на квадратный дюйм достаточно, но если высота системы превышает 16 футов, редукционный клапан должен быть отрегулирован выше, а объем воздуха в резервуаре должен быть соответственно увеличен. Датчик для шин и велосипедный насос — все, что вам нужно для этого.Всегда помните, что бак должен быть изолирован от системы при проверке давления. При проверке давления в баллоне давление в системе необходимо сначала снизить до нуля и изолировать баллон с помощью запорного клапана. Если вы не выполните эту процедуру, вы не будете считывать давление в баллоне; вы читаете давление в системе.

Давление сброса — Нам нужно знать это, чтобы определить размер бака. Большинство клапанов сброса давления в жилых помещениях имеют давление 30 фунтов на квадратный дюйм.

Температура заполнения — Когда вы заполняете систему водопроводной водой, температура обычно составляет около 50 градусов.

Средняя температура воды — Это нормальная максимальная температура котла. Чем больше мы нагреваем воду, тем больше она расширяется.

Общее содержание воды — Это очень важно для определения размера резервуара. В старых гравитационных системах, которые были преобразованы в принудительную циркуляцию, будет намного больше воды, чем в новой системе плинтусов. Медная труба в три четверти дюйма содержит 0,025 галлона воды на погонный фут, а стальная труба с половиной дюйма содержит 0,106. Измерьте общий отснятый материал и умножьте на соответствующее количество.Затем добавьте воду в котле и оставьте пару дополнительных галлонов для фактора помадки.

При определении размера расширительного бака существует множество факторов, и любые необычные отклонения в любой из этих областей могут существенно повлиять на размер бака. Производители имеют большой опыт в этом отношении и разработали рекомендательные таблицы, основанные на средних системах. Глядя на диаграмму, вы можете видеть, что для систем с более высоким содержанием воды, таких как чугунные радиаторы и плинтусы, потребуется резервуар большего размера, чем для систем с медными плинтусами.

Расширительные баки — Structure Tech Home Inspections

Как я упоминал в сообщении в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться в водопровод. Это может быть вызвано обратным клапаном, устройством предотвращения обратного потока или регулятором давления. Иногда у людей по-прежнему возникают проблемы с утечкой предохранительных клапанов, даже если установлен расширительный бак. В таких случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком.Чтобы понять, как работает расширительный бачок, сделаем небольшое отступление от истории.

Открытые резервуары

Расширительные баки для жилых помещений со временем претерпели множество изменений. Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления вместе с котлом. Поскольку бойлер нагревает воду в радиаторах и радиаторных трубах, вода расширяется.Чтобы дать этому водному пространству расшириться, вам нужно установить расширительный бак под открытым небом выше, чем самый высокий бойлер в доме.

Эти расширительные баки под открытым небом будут установлены высоко на стене, и к ним будут идти две трубы. Один будет поставлять воду, а другой — переливную трубу. Если в котельную систему будет добавлено слишком много воды, это предотвратит проливание воды из бака в комнату.

Переливная труба — это просто открытая труба, очень похожая на переливную трубу в унитазе.На изображении ниже показана внутренняя часть расширительного бачка.

Закрытые расширительные бачки старой закалки

К 1920-м годам закрытые расширительные баки начали заменять баки под открытым небом, и дома стали иметь закрытые системы отопления. Эти расширительные баки были установлены на потолке в подвале, между балками пола.

Эти стальные резервуары были большими и простыми. По мере того, как вода будет добавляться в систему, некоторое количество воды попадет в резервуар, но поскольку воздуху некуда будет уходить, в резервуаре просто появится давление.По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере на время. Со временем воздух будет поглощен водой, и в результате получится заболоченный расширительный бак.

Когда расширительный бак забит водой, он бесполезен. Вода не расширяется. Как только это происходит, предохранительный клапан на котле получает возможность делать свою работу, и он сбрасывает давление. Обычно это называется утечкой , но клапаны сброса давления обижаются на этот термин.Они предпочитают термин , рабочий .

Если у вас есть негерметичный предохранительный клапан в системе котла, проверьте манометр. Если оно где-то близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным бачком. Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется большим делом, но может быть. Этим резервуарам обычно не менее сорока лет, и эти сливные клапаны обычно закрыты ржавчиной. Когда в этих системах водяного отопления устанавливаются новые бойлеры, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные бачки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары не требуют технического обслуживания. Единственная сложность, связанная с этими современными расширительными баками, заключается в том, что их необходимо предварительно зарядить перед установкой.Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в доме, а затем поднять давление в резервуаре, чтобы оно соответствовало этому.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
