Содержание

• 1 Конструктивные особенности отмостки
• 2 Что такое деформационный шов и зачем он нужен
  • 2.1 Виды деформационных швов
  • 2.2 Как сделать компенсационный шов
  • 2.3 Когда заложить компенсационные швы
• 3 Изоляция швов

Для обеспечения прочности и надежности основания при обустройстве фундамента следует особое внимание уделить отмостке. Она исключает проникновение влаги, которая оказывает разрушительное воздействие. Кроме того на фундамент дома негативное влияние оказывает изменение температуры, вызывающее пучение грунта. Для исключения отрицательного воздействия важно предусмотреть компенсационные швы в отмостке.

Конструктивные особенности отмостки

Для обеспечения прочности и надежности основания при обустройстве фундамента следует особое внимание уделить отмостке.

Любая отмостка состоит из двух слоев: подстилающего и облицовочного. В качестве верхнего слоя используют бетонную заливку, тротуарную плитку, кирпичную кладку. Внутренняя структура включает следующие элементы:

1. Гидроизоляция. Следует обустроить дренажную систему, уложить слой геотекстиля. Это позволит минимизировать влияние грунтовых вод.
2. Утепление. Этот процесс не обязательный. Специалисты рекомендуют обязательно обеспечивать теплоизоляцию отмостки в регионах с суровым климатом. В Москве и близлежащих территориях более мягкие условия, поэтому утепление можно не проводить. Слоем пеноплекса удастся существенно продлить срок службы отмостки, тем самым обеспечив надлежащую защиту фундаменту.
3. Армирование позволяет придать конструкции дополнительную прочность и надежность, позволит выдерживать большие нагрузки.

Занимаясь укладкой облицовочного слоя, следует позаботиться про отвод осадков от основания дома. Для этого предусматривается уклон полосы от фундамента.

Что такое деформационный шов и зачем он нужен

Деформационные швы в отмостке не являются обязательными.

Особенно актуален этот элемент при обустройстве оснований ленточного типа, поскольку они больше всего подвержены растрескиванию. При сезонных движениях грунта бетон сужается и расширяется, что может привести к образованию трещин на фундаменте. Монтаж демпфирующих швов позволит бетону двигаться без ущерба для основания.

Виды деформационных швов

В зависимости от выполняемых функций компенсационные швы в отмостке делятся на 4 типа:

• усадочные;
• сейсмические;
• осадочные;
• температурные.

Подбирать необходимый вариант необходимо, исходя из особенностей региона, где возводится строение. Оценивают следующие факторы:

• тип и подвижность грунта;
• особенности климата;
• материал, из которого сооружается отмостка.

Чтобы быть уверенным в правильности выбора, следует провести геодезические исследования, на основании которых делается вывод о необходимом виде элементов для отмостки.

Как сделать компенсационный шов

В качестве демпфирующего элемента используются деревянные бруски. Предварительно их обрабатывают битумом или пропитывают смолой. Современный материал – виниловая демпферная лента, но по стоимости первый вариант выгоднее. Деформационный шов располагается снаружи основания. 10-15 см. между фундаментом и отмосткой заполняют:

• смесью песка и щебенки;
• рубероидом;
• шнуром из полиэтилена;
• битумом или мастикой.

При использовании рулонных материалов укладываются слоя с обязательным перехлестом листов, чтобы исключить проникновение влаги к основанию.

Демпфирование предотвратит растрескивание фундамента. Чтобы бетонная заливка сохранила целостность при перепадах температуры, вдоль отмостки монтируются деревянные рейки на расстоянии 2-2,5 м. Они фиксируются перпендикулярно фасаду дома. Вместо брусьев используется также виниловая лента.

Когда заложить компенсационные швы

После монтажа опалубки укладывается компенсационный шов в отмостке.

Технология обустройства отмостки аналогична для различных типов фундамента. На начальном этапе подготавливается траншея, укладывается гироизоляционный материал и засыпается слоем песка и щебня. После монтажа опалубки укладывается компенсационный шов в отмостке. Если проводится ремонт, материалы предыдущих постилающего и облицовочного слоев заменяются на новые.

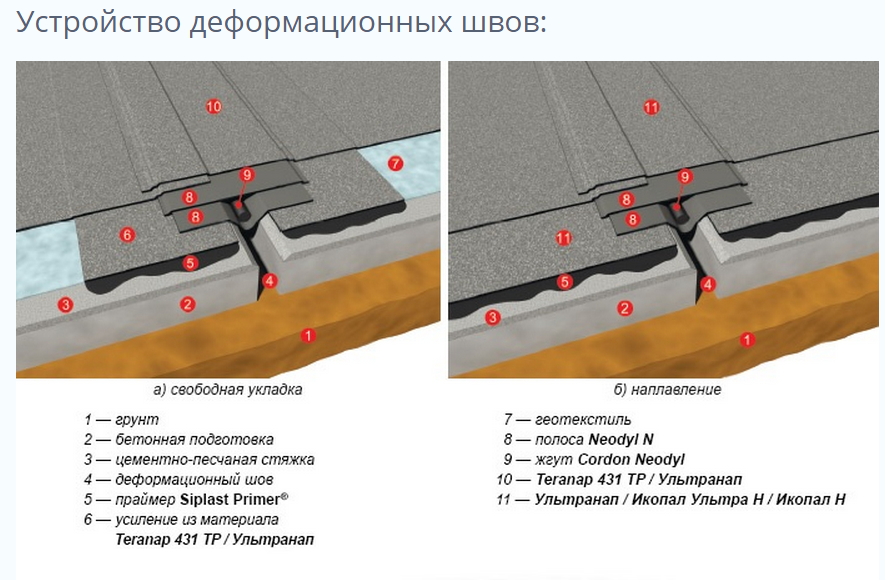

Изоляция швов

Заделка деформационных швов нужна для защиты их от влаги. Прежде всего требуется очистить поверхность от загрязнений. После этого следует обработать полость герметиком. Наиболее распространенным для заделки шва можно назвать полиуретановый, поскольку он обладает хорошей эластичностью, устойчивостью к воздействию высоких и низких температур, надежностью и долговечностью.

Материал для изоляции подбирается в зависимости от размеров, расположения, нагрузки, воздействующей на швы.

Следует обустроить специальные влагособирающие петли, а также разместить в бетоне прокладки для впитывания влаги.

Правильно обустроенная отмоска – гарантия долгой службы фундамента дома. Компенсационные швы следует продумать на стадии проектирования, чтобы избежать неточностей, правильно рассчитать количество необходимых материалов, сделать конструкцию максимально надежной и долговечной.

Качественная придомовая дорожка поможет избежать негативного влияния влаги, повысить прочность конструкции, при этом послужит привлекательным декоративным элементом.

Деформационные швы в отмостке 👉 свойства, назначение

Обновлено: 29.12.2019

Дмитрий Черкасов
7 мин.

Деформационный шов – часть фундамента. Фундамент – часть здания, от которой зависит долговечность, удобство эксплуатации.

Отмостка

Перед строительством нужно разобраться с грамотным оформлением компенсационного шва, изучить его важность.

Компенсационный шов в отмостке

Шов – решение в сейсмоопасных районах. Выполняет защитную роль, делает реальным перенос колебаний. Деформационный прием – гарант переживания перепадов температур.

Существует прием в нескольких вариациях, выбор конкретной зависит от необходимых функций.

КонструкцияРазметка

Виды деформационных швов

Зазоры бывают осадочные, усадочные, сейсмические, температурные. Деление условное.

Выбор конкретного зависит от параметров:

• Климат местности, в которой располагается здание;
• Материал, из которого изготовлен фундамент;
• Состояние базового грунта.

Усадочные

Усадочные деформационные приемы организуются на бетонных фундаментах. Из названия исходит функция.

Бетон просыхает неравномерно. Нижняя часть высохнет быстрее верхней, что приведет к неравномерной стяжке. Стяжка послужит причиной образования трещин, полного разрушения фундамента.

Для избежания печальных обстоятельств делаются надрезы в грунте, устанавливаются балки (рейки). Материал отмостки спасается конструкцией.

Деформационный усадочный вариант организуется. Образовавшееся расстояние делает напряжение между частями меньше.

Температурные

Деформационные конструкции организуются для сдерживания отмостки в ситуациях температурных скачков. Перепады приводят к ужимам, расширению железобетона, бетона. Деформация несет разрушающую волну.

Температурный шов обязателен для любых железобетонных сооружений.

Любая колонна имеет температурный зазор вокруг столба.

Осадочные

Осадка здания – процесс смещения части на уровень ниже основного. Процесс влечет разрушения. Организация деформационного расстояния – получение подвижной конструкции, в которой реально исправление сложившегося положения.

Осадка здания происходит из-за изменения грунта (пересушивания, размельчения, переувлажнения).

Сейсмические

Сейсмическая опасность — частая активность, вызываемая движением материковых плит. Технологии строительства получили разработку фундаментных зазоров, позволяющих минимально снижать ущерб от стихийного бедствия для здания.

Нюансы правильного создания

Требуется целостное создание стяжки отмостки, организация шовных полостей, отделочные процедуры. Учитывают:

• Особенности геологии, рельефа. Земельный участок оценивают специалисты.
• Водонасыщенность, системы стока, отвод водных масс из почвы, протоки.
• Расположение деформационных разрезов.
• Размер отмостки.

Отмостка иногда помещается в пешеходную зону, служит декором, усилителем, дополнительной защитой.

Расстояние между разрезами — 2-3 метра. В точных расчетах помогают мастера, обращение к которым требуется на чертежной стадии разрешения вопроса о компенсационных зазорах.

Количество разрезов зависит от нагрузки. Деревянные дома, сооружения с облегченным основанием позволяют ограничиваться меньшим количеством.

Вариант оформления

Заполнение швов

Герметизацию, или заполнение производят после застывания бетона, вынимания фундамента из опалубки. Герметизация – заполнение неровностей (трещин) вспененным полиэтиленом, герметиком.

В бетонных полах применяют профильный шнур. Гибкий, заполняет полость, длиной до 500 м, шириной – до 6.

Герметичное заполнение выполняют спустя два-три месяца от отстраивания фундамента, организации. Шнур используется в первую неделю после снятия опалубки.

Герметизация

Изоляция швов

Бетон вокруг дома сыграет декоративную роль, если под отмостку залить воду. Требуется гидроизоляция.

Материал для гидроизоляции:

• Уплотнители из полимеров, резины.
• Гернитовый жгут. Жгут помещается в полость.
• Гидрошпонка. Подходит для гидроизоляции расхождений, разрезов, вынужденных зазоров. Профильная лента, сделанная из полимеров, резины, добавочных материалов. Гидрошпонкой разрез закрывают.
• Профильные конструкции.
• Вспененный полиэтилен. Доступный, эластичный – легко растягивается, сжимается.
• Мастика. Шов заливают, получают околорезиновое покрытие.

Как в отмостке сделать компенсационные швы?

Деление монолитной структуры фундамента на части, называемые блоками (картами) – задача, кажущаяся затруднительной. Выполнение не вызовет трудностей, если следовать инструкции.

Подготавливается основание фундамента. Распределяют подсыпку из щебневой массы, песка в равных соотношениях. Устанавливается монолит, поверх – сетка из прутьев арматуры. На сетке закрепляются перегородки, место будущего расхождения.

Вырезка деформационной засечки производится пилой-машинкой, укладкой материала между фундаментом и отмосткой. Материал — стекло, рубероид, пластик, дерево, полимерная пленка, другое доступное растяжное покрытие, которое не даст частям слипнуться до высыхания.

Особенности отмостки

Отмостка — изолированное от водного воздействия покрытие вокруг здания. Лидерами по практичности, прочности остаются бетон, железобетон, смеси бетона с другими растворами.

Организовать отмостку реально самостоятельно. План работы:

• Разметка краёв конструкции.
• Съем верхнего слоя грунта. Достаточно избавления от почвы на уровне штыка лопаты.
• Подготовка полученной траншеи. В подготовку включается утрамбовка грунта, подсыпка песка, щебневой массы.

Переборщив со снятым слоем, есть риск сильного понижения уровня при утрамбовке.

• Гидроизоляция. Материал — рубероид. Одного слоя достаточно, напуск между кусками — 15-20 см.
• Подсыпка (повторная, первая) щебнем, песком. Утрамбовка обсыпанной части.

Шов в отмостке организуется виниловой лентой, колышками на опалубке отливной конструкции. Первый слой бетона заливается на 3-6 м. Поверх подсохшего слоя, (на схватывание уходит несколько часов) кладется сетка из арматуры. Сетка — дополнительный разделитесь деформационного зазора. Поверх армирования заливают верхний слой,

Высота верхнего слоя зависит от уровня вод в грунте. От воды также зависит углубление траншеи, опалубки, уровня фундамента.

Стандартная глубина траншеи — 30-50 см. По дну прокладывается труба дренажной системы.

Функции демпфирующих швов, как правильно сделать?

Деформационные зазоры (разрезы) получили широкое развитие в условиях современности. Для монтажа сейчас активно используют демпферную ленту.

Демпферная разновидность деформационного приема компенсирует температурные изменения, линейные деформации. Выполняет необходимые функции фундаментного шва, выделяясь монтажным удобством.

Отличия демпфирующего от обычного:

• Компенсация напряжений происходит в широком радиусе. При воздействии тепла бетонным, цементным стяжкам свойственно расширение — 0,5 мм. Расстояния достаточно для значительного увеличения нагрузки, образуются трещины, сколы. Шов успешно справится с регулирующей задачей.
• Теплоизоляция. Демпфер не дает бетону нагреваться, исключая увеличение напряжения.
• Маскировочные возможности. Ленточный деформационный элемент реально бесследно скрыть элементами внешней отделки.

Самостоятельный монтаж демпфера прост. На опалубке ленту закрепляют клеем (альтернативно — липучим составом смольного типа). Располагают между стяжкой и частью сооружения (стена цоколя, фундамент).

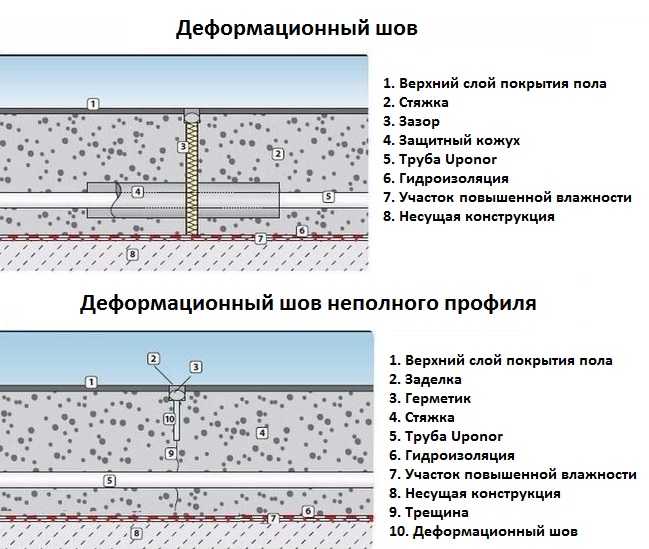

Компенсационный шов в стяжке

Геометрия отстроенного фундамента меняется. Чинить бетонную плиту сложно, поэтому организовывается деформационная хитрость – несколько плитных частей, вместо сплошного монолита. Зазор между частями снижает внутреннее напряжение, возникающее в монолитной конструкции при контакте с влагой, жидкостью, воздействии температуры (повышенной, пониженной), изменении почвенного состояния, механическом воздействии на фундамент.

Деформационный зазор разрешено объединять с технологическим швом. Технологическим называется шовное расхождение, возникающее при перерывах в заливке бетона. Вариант не всегда возможен. При нереальности воссоздания конструкции прибегают к намеренному созданию деформационных полостей.

Стяжка требует обязательных швов при установке теплого пола, системы кондиционеров, в стыках под колоннами, лестницами, оконными укреплениями. Дверные проемы также требуют шовных разрезов.

При исключении опалубки, скорой установке бордюрного камня на облицовку отмостки, требуется прокладывание изоляционного материала между камнем и бетоном. Получившееся расстояние называется швом.

План на закрытие полости паркетной доской позволяет не герметизировать полученные швы. Открытый воздух предполагает герметизацию.

«Сырой» вариант

Когда заложить компенсационные швы?

Разделители плиты устанавливают на опалубку. Шаг между кольями – 2-3 метра. Первый разрез производится на стыке цоколя и отмостки, далее, продолжается по периметру здания.

Выполняются швы перпендикулярно фундаменту. Ширина – 1-2 сантиметра.

Монтаж отмостки

В качестве кольев подойдут промасленные (или покрытые битумом) доски (бруски, рейки, обработанные палки), куски стекла, панели из пластика. Их ставят в уровень с опалубкой.

Демпфер прокладывают вдоль дома. Использование демпфера имеет несколько нюансов:

• Для качественной проклейки лучше провести валиком. Лента прижмется к стене, разгладится, клеевая основа схватится с бетонным основанием.
• Перед сматыванием ленты в рулон производитель наносит защитный слой. Крепление компенсатора в эксплуатации ленты позволительно после съема защитного слоя.
• По технологии, ленту укладывают выше слоя бетона. Можно срезать ножом, отклеить.
• Натягивать не рекомендуется – натянутое изделие не выполняет предписанных функций.

Деформационные швы – части фундамента, предохраняющие железобетонные стяжки, отмостку от деформации: растрескивания, разрушения, скоса конструкции.

Правильная организация важного фундаментного элемента добавит несколько лет в срок эксплуатации сооружения, снизит риски преждевременного разрушения, сохранит приличный вид внешней отделки, убережет от частого ремонта.

Средняя оценка

оценок более 0

Поделиться ссылкой

Подземный компенсационный шов · Система BG · Sika Emseal

Водонепроницаемая система подземного фундамента и компенсационного шва в туннеле

Система подземного компенсационного шва, Система BG может быть установлена ​​снаружи отдельно стоящего фундамента и туннеля стены, к подпорной стене (глухая сторона) на односторонне сформированных стенах и стыках чернового пола, перед заливкой бетона по отставанию или подготовленному основанию чернового пола.

BG System имеет усиленный экструдированный многоячеистый термопластический сальник с двойными фланцами для надежного соединения с гидроизоляционной системой. Фланцы вставляются внутрь, привариваются или приклеиваются к слоям подземной гидроизоляционной мембраны. Сборка крепится к конструкции с помощью механически закрепленных концевых стержней.

Система BG интегрируется в гидроизоляционную мембрану с помощью аксессуаров, предлагаемых производителем гидроизоляционной мембраны. Он пригоден для термосварки, что однозначно обеспечивает непрерывность уплотнения через заводские сварные переходы и концевые заделки.

Водонепроницаемый подземный фундамент и система компенсационных швов туннеля

Литература по продуктам

1 из 15 монолитных плит, а также для засыпки стен ниже уровня земли.
(щелкните изображение, чтобы увеличить его)

Модель системы BG BG-0200 показана с ориентацией под плитой и положительной стороной стены.

Модель системы BG BG-0400 показана с ориентацией под плитой и положительной стороной стены.

BG предназначен для обеспечения водонепроницаемого перехода от фундаментной стены к надземным деформационным швам с использованием Seismic Colorseal EMSEAL.

Изготовленные на заводе, усиленные и испытанные на герметичность переходы от нижней плиты к стенам фундамента обеспечивают непрерывность уплотнения.

Система BG BG-0400 для установки на положительной стороне стены. Двухуровневые фланцы обеспечивают надежную интеграцию с гидроизоляционной мембраной ниже уровня земли.

Модель системы BG BG-0200 показана установленной в слепую сторону для предотвращения запаздывания. Фундаментная стена формируется с одной опалубкой с одной стороны и использует стену с запаздыванием в качестве другой опалубки.

Строительная площадка с лаговым фундаментом показывает деревянную футеровку грунта перед гидроизоляцией. Место деформационного шва видно сзади/в центре, где были установлены гидроизоляционная мембрана и система BG и ожидается завершение гидроизоляции перед заливкой стены фундамента.

Деформационный шов на лаговой подпорной стене. Дренажная доска, установленная против запаздывания, является первым шагом в обработке стыка для установки системы BG.

Первый слой гидроизоляционной мембраны укладывается поверх дренажной доски с гидроизоляционной мастикой, нанесенной шпателем с обеих сторон от осевой линии EJ.

BG Система уложена в мастику поверх гидроизоляционной мембраны.

BG Изолирующая стена с фланцами BG, интегрированными в гидроизоляционную мембрану.

Установка концевой планки и анкеров системы BG на отстающую стену.

BG Системная планка и анкеры, устанавливаемые с обеих сторон стыка перед завершением гидроизоляции на футеровке и окончательной заливкой стены.

BG Защитная стена с концевой планкой системы BG и анкерами за арматурой перед заливкой бетонной фундаментной стены вплотную к гидроизоляционному узлу.

Характеристики

• Водонепроницаемая система для деформационных швов подземных стен с обратной засыпкой
• Водонепроницаемая система для компенсационных швов, устанавливаемых в глухую сторону односторонних стен и под плиту
• Высокая подвижность
• Избыточное уплотнение для гидроизоляции
• Фланцы для двухуровневой интеграции мембраны
• Приварка к мембранам на основе ПВХ

Фланцы BG

• Резервное крепление — клеевое и механическое
• Термосварные переходы на тройниках, крестовинах, снаружи и внутри 90-х годов
• Водонепроницаемые переходы к стыкам стен EMSEAL
• Водонепроницаемые переходы к стыкам настила FP plaza в настилах с твердым ландшафтом
• Водонепроницаемые переходы к RoofJoint в зеленых крышах, крышах с растительностью и настилах plaza
• Поставляемая система BG включает в себя необходимую соединительную планку и крепежные элементы, необходимые для установки.

Размеры

BG-0200: 2-3 дюйма | 50–75 мм
BG-0400: 3–5 дюймов | 75–125 мм
BG-0600: 5–7 дюймов | 125–175 мм

Для конкретного применения могут быть доступны более крупные нестандартные размеры. Проконсультируйтесь с ЭМСИЛ.

Механизм

BG-0200: 2 1/2 дюйма | 60 мм
BG-0400: 5 дюймов | 125 мм
BG-0600: 7 дюймов (мин.) | 175 мм

По вопросам, касающимся движения в определенных условиях, обращайтесь в EMSEAL.

Цвет

Черный или белый

Применение

Для использования в деформационных швах в фундаментах и ​​стенах туннелей, в конструкциях с обратной засыпкой и с глухой стороны, а также под плитой.

• Стены из монолитного бетона, где возможен доступ наружу (в условиях обратной засыпки)
• Стены из монолитного бетона, доступ к которым снаружи невозможен после укладки бетона, т. е. глухая сторона (условия одностороннего формования)
• Туннель в условиях плиты (плита заливается на гидроизоляционную мембрану и систему BG)

Где гидроизоляция и компенсационный шов продолжается от стены под плитой перекрытия, система BG устанавливается под плитой перекрытия и переходит через приваренный на заводе внешний угол к системе BG, устанавливаемой снаружи стеновых швов.

Для вертикальных швов, продолжающихся выше конечного уровня, система BG будет переходить на уровне сложности на герметики для швов Seismic Colorseal или Emshield WFR.

Там, где деформационный шов ниже уровня земли переходит в горизонтальный шов настила на уровне или ниже уровня земли:  В мягких ландшафтах система BG переходит на RoofJoint и гидроизоляцию на структурном настиле. В жестких ландшафтах и ​​разделенных плитах BG перейдет на систему FP (For Plaza).

Патенты США

9 850 662
9, 322,163
10,851 542

• Установка
• Переходы
• Совместное завершение на базе Wall of Wall
• Гарантия
• Доступность и цена

Установка
