Детали кровли из металлочерепицы: Доборные элементы для кровли из металлочерепицы: 8 основных элементов

Доборные элементы для кровли из металлочерепицы: виды комплектующих деталей

Содержание

  • Виды доборных элементов для металлочерепицы
  • Коньковая планка
    • Конструкция доборной коньковой планки
    • Уплотнитель для конька
  • Планка ендовы
  • Ветровая планка
  • Планка примыкания
  • Планка торцевая
  • Карнизная планка
  • Снегозадержатель
  • Планка уголка
  • Кровельный аэратор
  • Обход дымохода
  • Колпак
  • Фронтон
  • Заключение

При составлении сметы на новую металлическую черепичную крышу стоит помнить, что отдельной строкой нужно запланировать и докупить доборные элементы для кровли из металлочерепицы. Без небольших, но крайне важных вспомогательных деталей черепичная крыша довольно быстро превратится в металлолом. Доборные элементы для металлочерепицы приходится устанавливать не менее тщательно, постоянно следить за их состоянием и по мере возможности обновлять. Других способов защитить кровельный пирог еще не придумали.

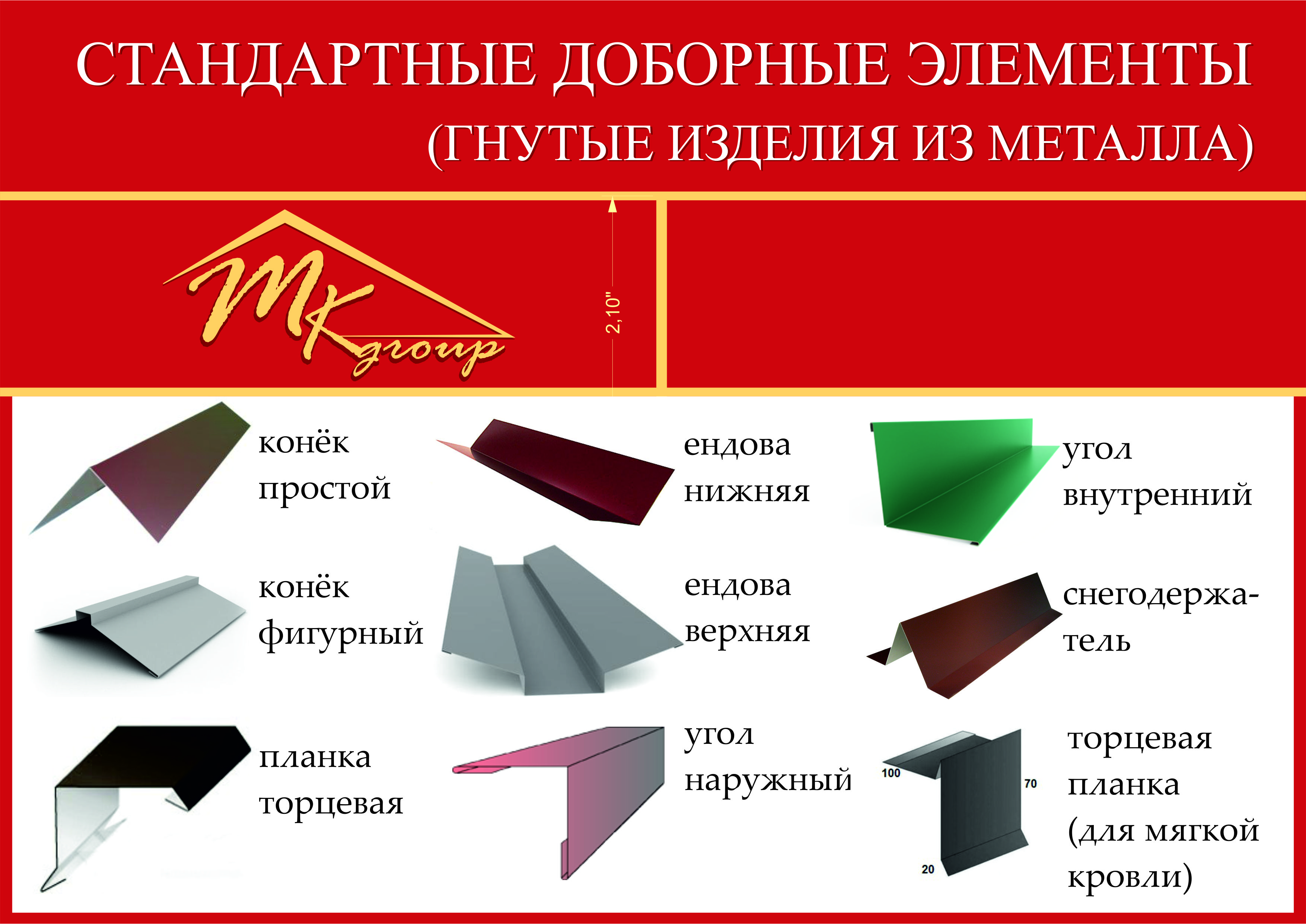

Виды доборных элементов для металлочерепицы

Функции дополнительных доборов не сводятся только лишь к защите от влаги и снега, задуваемых в щели и зазоры кровельного покрытия. Металлочерепица, по сути, при всех своих достоинствах, остается очень неудобным для обработки материалом. Красиво согнуть кромки профилированного листа или изготовить из него накладки очень сложно. Поэтому доборные элементы для кровли из металлочерепицы — это еще и отличный способ красиво оформить кровлю.

В зависимости от конструкции и устройства крыши в группу дополнительных деталей включают:

  • Планку конька или накладку для закрытия кромок кровли в коньковой зоне;
  • Фронтонную и торцевую накладки;
  • Группу элементов построения ендова, куда входят наружная и внутренняя планка-накладка;
  • Карниз и капельник;
  • Доборные элементы для оформления обхода дымохода;
  • Систему аэрации подкровельного пространства;
  • Элементы снегозадержания, в том числе уголки и бугеля.

Разумеется, форма и размеры доборов не взяты с потолка и не придуманы какой-то одной компанией. В настоящий момент все доборные элементы внесены в СНиПы и ГОСТы, определяющие устройство той или иной кровли, в том числе металлочерепицы. Существуют также нормы на цинкование и окрашивание. Например, на полимерное покрытие действует ГОСТ 30246-94 для металлочерепичной кровли и дополнительные элементы к ней.

Для простых двухскатных крыш с плоскими скатами кровли отдельные доборные детали могут не использоваться. Например, ендова устанавливается только на сложных составных стропильных каркасах, где существует внутренний угол, образованный косым пересечением двух скатов, принадлежащих смежным кровлям, а планки примыкания применяются на крышах с кирпичными дымоходами и парапетными надстройками.

Важно! Все доборные комплектующие для крыши из металлочерепицы выпускаются из тонколистового металла той же толщины, что и основное металлическое кровельное покрытие.

Причина такого подхода довольно проста. Во-первых, появляется возможность экономить и штамповать доборные элементы на том же оборудовании и из того же материала, что и металлочерепица, а во вторых, использование металла одной толщины существенно снижает нагрузку на саморезы и уплотнитель.

Коньковая планка

Представляет собой профилированный элемент в виде перевернутого угла с одинаковыми полками. Коньковый добор устанавливается на самую верхушку двухскатной кровли. Элемент закрывает щель или линию сопряжения двух верхних кромок последнего ряда металлочерепицы.

Конструкция доборной коньковой планки

Коньковая доборная накладка выпускается в трех вариантах:

  • Стандарт, длина полки 150 мм с отогнутой кромкой 10 мм;
  • Декоративный или фигурный вариант, длина полки 115 мм или 190 мм, кромочный отгиб кромки 10 мм;
  • Полукруглый добор, высота 80 мм, основание 160 мм, монтажная ширина 180 мм.

Помимо коньковых накладок, в обустройстве верхушки металлочерепичной кровли используются заглушки, закрывающие накладки со стороны фронтонов. Крышки устанавливаются вовнутрь уложенных накладок и фиксируются силиконовой вставкой.

В состав конькового сбора, помимо накладки и уплотнителя, зачастую включают специальный аэратор. Конструктивно он выполняется в виде V- образной планки с установленным посредине кольцевым окном, закрытым колпаком.

Уплотнитель для конька

В комплект доборных элементов для верхушки кровли входит уплотняющая лента. Несмотря на тот факт, что все производители металлочерепицы комплектуют наборы доборных элементов уплотнителями, строительные салоны предпочитают продавать ленты отдельно от доборов. Обычно такое решение мотивируется необходимостью индивидуального подбора уплотнителя, но на практике для конкретного вида металлочерепицы может использоваться только один тип уплотнителя.

Обычно доборной уплотнитель представляет собой ленту из вспененного полипропилена, который закладывается в щель между поверхностью металлочерепицы и нижней кромкой коньковой накладки. Таким образом, удается избежать затекания дождевой воды и попадания снега под кровлю при сильном ветре.

Также широко используются пленочные уплотнители на основе тонколистового полиуретана. Такой доборный элемент не только способен останавливать снег и воду, но и задерживать пыль и мусор, из-за чего чаще всего страдает вентиляция кровли.

Для утепленных крыш уплотнитель может быть заменен тонкой ячеистой сеткой. В этом случае сопротивление движению воздуха уменьшается в несколько раз, и есть возможность обеспечить вентиляцию утеплителя без установки громоздких коньковых аэраторов. Конкретный вид доборного элемента выбирается, исходя из длины кровли и величины угла наклона ската, чем выше крыша, тем меньше требуется вентиляционных окон.

Планка ендовы

Комплект доборных накладок для формирования внутреннего угла ендовы состоит из двух элементов. Первой на обрешетку кровли устанавливается нижняя накладка ендова. Конструктивно это профиль с V-образным сечением и шириной полок, равной 298 мм.

После укладки металлочерепицы на угол пересечения двух скатов кровли укладывается верхняя доборная накладка ендова. По устройству она очень похожа на фигурный конек, но большего размера. Ширина центрального желоба – 80 мм, размер боковых полок — 76 мм.

Ветровая планка

Данный тип доборного элемента наряду с коньковой накладкой и карнизной планкой можно с уверенностью назвать наиболее важной деталью металлочерепичной кровли. Если в отсутствии других доборов металлочерепица не пострадает и прослужит несколько лет кряду, пока не намокнет утеплитель под кровлей, то в отсутствие ветровой накладки листы металлочерепицы могут быть сорваны с кровли порывами ветра в первый же сильный шторм.

Ветровая фронтонная накладка представляет собой профилированный элемент Г-образного сечения. Размеры горизонтальной полки 72 мм, 95 мм и 117 мм, вертикальная часть доборного элемента меньше – 75 мм, 80 мм и 95 мм.

Размер доборной накладки выбирают, исходя из высоты волны металлочерепицы и толщины пирога кровли. Планка устанавливается на фронтонную доску на самом последнем этапе обустройства кровли. При этом горизонтальная полка должна быть плотно прижатой к гребню волны.

Планка примыкания

Этот элемент используется для сопряжения кровли из металлочерепицы с кирпичными стенами и наружной облицовкой дымохода.

Для кровли из металлочерепицы используют несколько типов добора:

  • Верхняя планка примыкания, укладывается поверх металлочерепицы и приклеивается герметиком непосредственно к стене сопряженной конструкции;
  • Планка примыкания В — модель имеет полку с отогнутой кромкой;
  • Нижняя планка А — модель, аналогичная предыдущему добору, но без отогнутой кромки.

При укладке покрытия зону примыкания собирают из двух элементов – нижнего и верхнего, поэтому данный вид комплектующих для кровли из металлочерепицы рассматривается только парами.

Планка торцевая

Одна из немногих комплектующих деталей металлочерепицы, которая обладает универсальным характером. Обычно торцевую планку используют для подшивки нижнего края фронтонной доски, но в случае необходимости доборной уголок можно использовать и в качестве ветровой и карнизной накладки для наиболее простых типов металлочерепицы.

Размер добора выбирается в зависимости от ширины фронтонной доски. Для массивной кровли жилого дома обычно используется профиль со 120 мм по горизонтали и 135 мм по вертикальной полке. Для более простых крыш с неутепленной кровлей чаще применяют доборы 120х95 мм.

Важно! Некоторые модели торцевых накладок могут выполняться с выполненным дополнительным ребром жесткости вдоль вертикальной полки профиля.

Это не прихоть или желание украсить добор декоративными деталями. Ребро позволяет увеличить жестокость торца для случаев, когда ветер направлен под горизонтальную полку. При отсутствии усиления и неудачном направлении воздушного потока талая вода со снегом может легко обломать и деформировать доборную деталь.

Для зданий с парапетной надстройкой торцевая планка используется для защиты верхней кромки и участка кровли, примыкающего к стене.

Карнизная планка

Применяется для зашивки нижней кромки свеса. Карнизная накладка представляет собой Г-образный профилированный элемент с большим углом раскрытия — 135о. Длина вертикальной полки равна 100 мм, отогнутой части – 69 мм. Доборная накладка набивается на обрешетку и лобовую доску непосредственно перед укладкой кровельного покрытия. Горизонтальная полка заходит непосредственно под металлочерепицу. В ее задачу входит защита лобовой доски и сетки вентиляции от дождевой воды. Доборный элемент отгибают так, чтобы вертикальная полка заходила непосредственно в желоб системы водоотведения.

Карнизную планку не стоит путать с капельником, хотя оба типа доборных элементов во многом схожи между собой. Установка последнего выполняется на этапе укладки полотна парогидроизоляции. В отличие от карнизного добора, кромка капельника выводится не в желоб, а за него, тем самым исключается затапливание талой водой приемных окон системы вентиляции подкровельного пространства.

Снегозадержатель

Для борьбы со сходом снежных зарядов с поверхности металлочерепицы используется несколько типов снегорезов. Наиболее доступными и популярными считаются бугельные снегозадержатели и уголковые барьеры. Если кровля из металлочерепицы очень широкая, то бугелям предпочитают более прочные трубчатые снегозадержатели.

Первый тип представляет собой укороченный до 30 см профиль с выштампованными и отогнутыми «лапами» для крепления на гребнях металлочерепицы.

Уголковый тип снегозадержателя монтируется на кровлю с помощью специального держателя. Конструктивно данный вид доборного элемента представляет собой перевернутый профиль V-образного сечения. Уголки располагают над рейками обрешетки кровли, обязательно в шахматном или каскадном построении. Такой способ крепления позволяет более рационально распределить нагрузку на обрешетку кровли. Если же установить снегорезы в одну линию, снег может легко смять металлочерепицу и даже оторвать рейку обрешетки.

Планка уголка

Один из способов закрепить снегорез предполагает использование специальной монтажной накладки, которая устанавливается на поверхность кровли. Обычный уголковый снегозадержатель представляет собой профилированную деталь в виде перевернутой буквы «V».

Такая конструкция крепится на металлочерепице по задней кромке обычными саморезами. Если на кровле скапливается небольшое количество снега, то этого достаточно, чтобы удержать снегорез на крыше. Для снегового слоя больше 15 см собственной прочности уголкового снегореза уже не хватает, поэтому его ставят на специальный доборный элемент в виде перевернутого уголка.

Кровельный аэратор

Обеспечить надежную вентиляцию подкровельного пространства с помощью одних лишь коньковых аэраторов можно только в случае, если длина ската составляет менее 6 м. Для полноразмерных крыш с углом наклона кровли до 12о включительно эффективность удаления водяного пара снижается настолько, что приходится устанавливать доборные элементы в виде вентиляционных грибков и колпаков.

Важно! Изо всех видов доборов установка аэраторов считается наиболее ответственной операцией, так как приходится вырезать в металлочерепице дыру внушительных размеров. Любая ошибка с выбором места установки может обойтись серьезными затратами на ремонт крыши.

Наиболее эффективными считаются канальные аэраторы или выходы. Конструктивно подобные доборы изготавливаются в виде колпака, установленного на трубчатом удлинителе. Такой элемент хорошо работает, даже будучи установленным в срединной части ската. Основание приспособления, как правило, изготавливают из пластика с юбкой из мягкой резины. Для монтажа достаточно вырезать в металлочерепице по готовому шаблону отверстие, установить на саморезах юбку, вставить удлинитель и одеть колпак.

Грибковые аэраторы изготавливаются по аналогичной схеме, но без удлинителя и с укороченным втрое защитным колпаком. Подобные доборные продухи ставят на расстоянии 60-70 см от коньковой накладки кровли.

Обход дымохода

В комплект обустройства крыши обязательно включаются детали и узлы для заделки линии сопряжения стенок дымохода и кромки металлочерепицы. Если труба дымохода круглого сечения, то чаще всего используется стандартный узел прохода крыши.

Для кирпичных дымоходов приходится устанавливать наружную облицовку поверхности из тонколистового металла, а оставшуюся щель закрывают тремя видами планки примыкания.

Верхнюю кромку кирпичной трубы обязательно обшивают уголковым профилем 60х100 мм.

Колпак

Дымоход нельзя оставлять без защиты от дождя и снега. Если обход поверхности и верхней кромки дымовой трубы выполнен из готовых доборных элементов, то установка колпака упрощается в разы.

Потребуется лишь правильно выбрать размер и высоту установки защиты. Сам монтаж выполняется на стойках из нержавеющей стали, закрепленных на облицовке и обтяжке нижнего уровня дымохода.

Фронтон

С помощью фронтонного элемента зашивается свободное пространство между скатом кровли и стеной дома. Зачастую мастера пытаются заменить фронтон кусками уголка или другого доборного элемента, но это только портит внешний вид крыши. Если фронтоны получились достаточно большими, то к планке дополнительно устанавливают подшивку из шпунтованной доски или пластика.

Заключение

Доборные элементы для кровли из металлочерепицы спроектированы таким образом, чтобы уменьшить трудоемкость установки без использования специального оборудования и инструмента. Зачастую хозяева используют уголки и накладки на кровельном покрытии даже в случае, когда в них нет реальной потребности. По их мнению, доборы облагораживают и улучшают вид крыши так, как никакой другой вид отделки.

  • Виды крыш частных домов

  • Как правильно крыть крышу шифером

  • Как крыть крышу профнастилом своими руками

  • Устройство кровельного пирога под профнастил

Элементы крыши из металлочерепицы

Содержание

  • Особенности и характеристики металлочерепицы
  • Подготовительные работы
  • Как крепить металлочерепицу
  • Процесс крепления металлочерепицы скрытым креплением
  • Установка материала на карнизе и коньке
  • Установка снегозадержателей на крыше из металлочерепицы и ветровой планки
  • Заключение

Металлочерепица – это уникальный материал, отлично имитирующий глиняную черепицу. В главные достоинства входит простота в установке, прочность и неприхотливое обслуживание. В этой статье мы рассмотрим, как крепить металлочерепицу своими руками.

Кроме того, мы узнаем, как установить элементы кровли из металлочерепицы в таких местах, как конек, ендова или других проблемных зонах.

Особенности и характеристики металлочерепицы

В последнее время, металлочерепица стала одним из наиболее продаваемых кровельных материалов. Перед тем как крепить металлочерепицу, необходима схема или чертеж. Кроме того, при покупке следует обращать внимание на некоторые моменты, которые влияют на качество и внешний вид продукта. Металлочерепица может изготавливаться из следующих материалов:

  1. Сталь. Это наиболее распространенный вид данного материала. Толщина листа от 0,45 до 0,6 мм. Для защиты поверхности о коррозии, черепица покрывается цинком или алюцинком.
  2. Алюминий. Листы, изготовленные из алюминия, не подвергаются влиянию коррозии и обладают небольшим весом. Из минусов можно отметить небольшой выбор цветов и высокую цену.
  3. Медь. Крыша, покрытая данным материалом, очень долговечна, с годами не теряет своего внешнего вида и не подвержена коррозии. Из минусов можно отметить высокую цену.

Второе на что нужно обратить внимание – это внешнее покрытие, другими словами, то, что защищает поверхность от разрушительного влияния атмосферных явлений. Производители предлагают такие виды покрытий:

  1. Полиэстер. Данное покрытие имеет хорошую гибкость и глянцевый оттенок. Материал можно использовать в различных климатических условиях, что делает его универсальным. Кроме того, покрытие не боится плесени, органических растворителей. Ассортимент цветов достаточно большой.
  2. Матовый полиэстер. Практически идентичный вариант обычному полиэстеру. Отличием является матовая поверхность и лучшие защитные свойства благодаря тому, что в состав входит тефлон.
  3. Пурал. Материал интересен тем, что в состав входит полиуретан, кроме того, он не боится перепадов температур и ультрафиолетовых лучей. Хотя покрытие довольно дорогое, оно оправдывается превосходным и долговечным качеством.
  4. Пластизол. Данный материал самый толстый, поэтому ему не страшны механические повреждения. Кроме того, он обладает прочностью, антикоррозийными свойствами и большим эксплуатационным сроком. Из минусов стоит отметить то, что при прямых попаданиях УФ лучей, покрытие теряет первоначальный цвет. Также необходимо регулярно делать своевременное обслуживание кровли, так как в пористую поверхность впитывается грязь.

Подготовительные работы

Перед тем как крепить металлочерепицу, следует подобрать качественный крепежный материал. Например, иногда люди покупают черепицу со сроком службы 50 лет, но, для работ по установке покупают дешевые саморезы с некачественной прокладкой, которая пересыхает очень быстро. Поэтому для крепления металлочерепицы саморезами, важно обращать внимание на качество покупаемых деталей.

Некоторые правила для работы:

  1. Подготовьте для ходьбы по крыше специальную обувь. Подошва должна быть достаточно мягкой, а наступать разрешено только на доски обрешетки в прогиб волны.
  2. Для резки листа запрещается использование болгарки. Она повреждает защитный слой черепицы и впоследствии материал может поддаться коррозии. Для данной работы можно использовать ножницы по металлу.
  3. Перед началом работ выставите нужный вращающий момент шуруповерта таким образом, чтобы он не деформировал покрытие и не перетягивал резиновую шайбочку.
  4. При работе на поверхности черепицы, будут образовываться опилки или стружка. Их нужно обязательно убирать и для этого нужно подготовить щетку с мягким ворсом. Кроме того, при транспортировке или в процессе работы могут появиться мелкие царапины, поэтому необходимо приобрести баллончик краски для подкраски таких зон.
  5. Для мест возле дымохода или голубятников, необходим элемент под названием ендова. Ендова – представляет собой металлический элемент, расположенный на стыке крыш, по ней будет стекать вода.

Как крепить металлочерепицу

Теперь рассмотрим, как выполняется крепление металлочерепицы и всех элементов, для устройства кровли из металлочерепицы:

  • правильно смонтированная обрешетка та, шаг которой совпадает с шагом волны черепицы;
  • крепление листов на скате необходимо производить не ниже 10 см от зоны штамповки листа между гребнями;
  • крепить черепицу необходимо саморезами с резиновой прокладочкой. Для того чтобы они не выделялись, необходимо подобрать цвет, идентичный цвету черепицы;
  • вкручиваем саморезы в месте прогиба волны, строго перпендикулярно;
  • для герметичности, вертикальный перехлест листов друг с другом необходимо соединить короткими саморезами. Вкручивать нужно в зоне спада волны. Это защитит кровлю от бокового ветра и придаст аккуратный внешний вид;
  • вкручиваем саморезы в шахматном порядке, обычно на лист идет 8 штук, а в случае крепления аксессуаров – 3 шт. на погонный метр;
  • для крепления аксессуаров используется шаг 35 см, другими словами, в каждую из поперечных волн;
  • крепить вдоль ската нужно через одну волну начиная с гребня;
  • уязвимое место кровли – точка перехлеста. В этом месте, есть вероятность того, что вода просочится под профиль. Для исправления данной проблемы, используется капельник для металлочерепицы. Капельник для металлочерепицы представляет собой канавку, расположенную на крае листа, по которой осуществляется сток воды. Последующий лист должен перекрывать капельник;
  • если черепица крепится в несколько рядов, то в некоторых местах на один стык сходятся четыре листа. Если их устанавливать в один ряд, то это приведет к существенному смещению. Поэтому необходимо устанавливать листы с незначительным поворотом. Если капельник находится справа – поворот делаем по часовой стрелке, если слева –против;
  • процесс установки листов нужно начинать со стороны скосов;
  • выравнивать черепицу, независимо от геометрии ската, нужно по линии карниза;
  • при треугольной форме крыши, необходима схема. Отметите центр ската, а также центральную ось специальной разметкой. Такую же ось проводим на листе черепицы. При установке, эти две линии должны совпасть;
  • в местах, где расположенная ендова и на скатах с треугольной формой, листы нужно будет подрезать;
  • для достижения аккуратного внешнего вида, длинные листы устанавливаем в нижний ряд. Свес должен быть около 4 см;
  • для того чтобы вода не разрушила деревянных элементов кровли брызгами от водосточки, устанавливается карнизная планка для металлочерепицы;
  • для крепления данной кровли  в сложных и местах, используется элемент под названием ендова. Чтобы ендова не прогнулась или не деформировалась, нужно дополнительно установить обрешетку. Кроме того, необходима схема, по которой будет производиться работа. Для мест стыковки черепицы со стеной, используют планку примыкания.

Ниже на фото вы можете увидеть все элементы кровли из металлочерепицы.

Процесс крепления металлочерепицы скрытым креплением

Если вы приобрели листы металлочерепицы со скрытым методом крепления, то нужно использовать саморезы с пресс-шайбой. Покупать саморезы такого же цвета, как кровля нет потребности, ведь видно их все равно не будет. Поэтому можно использовать обычные оцинкованные винты. Из плюсов можно отметить то, что листы имеют специальный паз, в который входит саморез, поэтому не нужно делать сквозных отверстий самому. Благодаря этому продлевается срок службы кровли.

Для того чтобы закрепить последующий лист, крепим все выступы и пазы, расположенные на краях. Места, в которых находятся саморезы, перекрываются последующим листом. Данный метод хорош тем, что поверхность кровли герметична, без сквозных отверстий, с идеально гладким покрытием.

Установка материала на карнизе и коньке

Если вы решили не использовать капельник, то нижнюю кромку нужно делать на 4–5 см ниже карниза. Стоит отметить, что от снега, край прогнется, поэтому не нужно делать больший выступ. Кроме того, чтобы обрешетка в зоне карниза не прогнулась, доска, которая расположена с краю, должна быть толще остальных на 1,5 см.

Совет! При креплении металлочерепицы на коньке, вкручивать саморезы нужно в каждую волну.

После того как конек накрыт черепицей, образовавшийся внутренний вентиляционный канал нужно закрыть. Для этого можно использовать аэроэлемент конька. Уплотнитель под конек металлочерепицы защитит подкровельное пространство от попадания мусора, птиц или насекомых. На карнизе может быть установлена карнизная планка для металлочерепицы.

Установка снегозадержателей на крыше из металлочерепицы и ветровой планки

Ветровая планка примыкания предохраняет край обрешетки от попадания атмосферных осадков. Ветровая планка для металлочерепицы крепится в месте соединения стропильных балок и кровли дома. Перед покупкой составляется схема, при помощи которой делается расчет. Длина данного изделия составляет 2 м, ширина для каждого типа кровли выбирается разная. Для металлочерепицы покупается широкая ветровая планка.

Снегозадержатели на металлочерепицу устанавливаются в два ряда и дополнительно на обрешетку нужно установить опорные доски. Крепятся снегозадержатели на длинные саморезы.

Заключение

Как мы увидели из этой статьи, устройство крыши из металлочерепицы при нужных умениях, можно сделать своими силами. Крепление металлочерепицы следует производить только по инструкции, не экономьте на данной работе. Важно установить уплотнитель для металлочерепицы и все необходимые комплектующие. Мы уверены, что у вас получится красиво и аккуратно сделать монтаж.
