Арматура для столбчатого фундамента

Содержание

• Что дает армирование столбчатого фундамента
• Как выполняется армирование столбчатого фундамента
  • Схема закладки арматуры в столбчатом фундаменте
  • Как используется стеклопластиковая арматура в фундаментах
• Заключение

Сегодня использование приемов армирования строительных конструкций из бетона и камня превратилось в классический технологический прием перераспределения и выравнивания части нагрузок от цементного камня к более пластичным и упругим металлическим или композитным закладным элементам. Сваи для столбчатых фундаментов промышленного применения давно изготавливаются из напряженного бетона и с закладкой арматуры. Для «частника» такие способы усиления столбов фундамента пока недоступны, так как требуют серьезных инженерных знаний и ресурсов. Поэтому на практике применяется простой вариант армирования столбчатого фундамента «add a resource» –дополнительного усиления бетонной основы закладкой стальных каркасов.

Что дает армирование столбчатого фундамента

Несмотря на внешнюю прочность и твердость, бетон в столбчатом фундаменте под нагрузкой ведет себя, как колкая и твердая субстанция, например, лед или стекло. Обладая солидным запасом прочности, бетонная столбчатая опора может разрушиться задолго до наступления предельного состояния только из-за неоптимального распределения нагрузок внутри отливки.

Арматура для столбчатого фундамента позволят решить несколько важных задач обеспечения прочности:

• Большая часть критически важных напряжений на поверхности столбчатой опоры переносится в более глубокие внутренние слои бетона и преимущественно воспринимается не камнем, а стальной арматурой;
• Армирующему каркасу удается эффективно соединить между собой два основных элемента столбчатого фундамента –железобетонный ростверк и бетонные столбчатые опоры;
• Благодаря арматуре ресурс железобетонных элементов фундамента вырос в разы по сравнению с обычной неармированной конструкцией.

Важно! В отдельных случаях использование арматуры позволяет избежать катастрофических последствий разрушения бетона. Вместо скачкообразного обрушения происходит медленное, пластичное расползание конструкции.

Как выполняется армирование столбчатого фундамента

Любые задачи построения оптимального каркаса из арматуры для любого типа фундамента слишком сложны, чтобы точные данные и рекомендуемые размеры стальных прутков, форму и глубину закладки в бетоне можно было получить из нескольких простых формул строительной механики. Расчет армирования столбчатого фундамента давно выполняется программным способом, с получением мощности и способа армирования, и даже построением эпюр напряжений по арматуре и бетонной основе столбчатого фундамента.

Для упрощенной оценки и повышения эффективности использования арматуры можно использовать следующие рекомендации:

1. Количество армирующего прутка в бетонном элементе определяют из зависимости — суммарного сечения арматуры в бетоне должно быть 0,2-0,25% от сечения балки или столбчатой опоры;
2. Оптимальное соотношение диаметра армирующего прутка к поперечному размеру балки составляет 1/20-1/25;
3. Закладные элементы арматуры укладываются в бетоне на расстоянии 2,5-3,5 см от поверхности балки;
4. Армирование столбчатых опор фундамента выполняется в виде пространственного каркаса, отдельные пруты перевязываются мягкой проволокой для фиксации их расположения в опалубке до заливки формы бетоном.

Важно! Перед бетонированием прутья арматуры должны быть очищены от окалины, краски и ржавчины, обработаны специальными антикоррозионными растворами на основе фосфорной кислоты.

Схема закладки арматуры в столбчатом фундаменте

Для армирования столбов используется вязаный каркас из горячекатаного прутка класса А-III с накатанными на поверхности ребрами сцепления с бетоном. Диаметр прутка выбирается в зависимости от диаметра столбчатых обор, оптимальное значение 8-10 мм. В столбчатом опорном элементе квадратного сечения обычно устанавливают четыре нитки арматуры по 10 мм, для круглого сечения оптимальным будет 6 прутков по 8 мм.

Опорная плита под столб усиливается сварной сеткой из 6-8 мм арматуры, при толщине закраин бетонной подошвы более 15 см армирование выполняется в два слоя.

Для отдельных видов столбов, например, с переменным, ступенчатым сечением, армирование может выполняться в виде двух или больше отдельных каркасов, вложенных коаксиально друг в друга и связанных между собой мягкой проволокой.

Для грибовидных столбчатых элементов допускается двойное армирование. Первый слой армирующих элементов выгибается из отдельных L- образных фрагментов, вертикальная часть арматуры равна высоте столба фундамента, выгнутая горизонтальная часть обрезается по диаметру опалубки. После закладки в пробуренную скважину отдельные элементы разворачиваются так, чтобы горизонтальные участки арматуры расходились радиально от центра к периферии подошвы столбчатой опоры. Далее в скважину устанавливается стандартный арматурный каркас, и весь объем заливается бетоном. Таким образом, получается очень прочный и стойкий к выдавливанию опорный элемент столбчатого фундамента.

Армирование железобетонного ростверка выполняется по схожей схеме. В придонной, срединной и в верхней части будущей бетонной балки укладывается по два-три металлических прута, диаметром 10 мм. На углах концы арматурных прутьев загибаются по ходу балки так, чтобы загнутая часть составляла не менее 20-22 см. Загибы соединяются с примыкающим куском арматурного прута с помощью сварки или проволочных петель.

Аналогичным способом выполняется сращивание арматурного каркаса столбчатых опор и горизонтальных ниток арматуры в ростверке. Бетон опоры не должен подниматься выше ¼ высоты ростверка. Каждую нитку выгибают под прямым углом и сваривают с горизонтальными прутьями каркаса ростверка. Любые другие способы соединения приводят к потере жесткости и эффективности армирования.

Как используется стеклопластиковая арматура в фундаментах

На сегодня о композитных видах арматуры существует огромное количество противоречивой информации. Во–первых, стеклопластиковая арматура гораздо удобнее и легче в работе, чем тяжелые стальные прутки. Во-вторых, модуль упругости у композитной арматуры выше, чем у стали, она более жесткая и менее пластичная. Существующие таблицы перевода утверждают, что прочность стеклопластика в 6 мм эквивалентна стали диаметром 8 мм. В теории армирование стеклопластиком должно обойтись не дороже стального варианта.

Кроме того, стеклопластиковая арматура не способна противостоять срезающим усилиям, а значит, для соединения композитных ниток в углах ростверка потребуется устанавливать переходные соединения.

Необходимо отметить, что стеклопластиковая арматура хорошо подойдет для армирования буронабивных свай и опор столбчатого фундамента. Материал арматуры не подвержен коррозии, не создает мостиков холода и способен воспринимать знакопеременные вертикальные нагрузки. Изгибающие и срезающие усилия для него запрещены. Это значит, что стеклопластиком можно армировать ростверк и опоры столбчатого фундамента при условии использования фирменных методов сращивания арматурных прутков под прямым углом с помощью специального приспособления. Если попытаться соединить стеклопластиковые нитки по аналогии с металлическими прутками, эффективность армирования снизится до 10-15% от проектной величины.

Заключение

Использование стальной или стеклопластиковой арматуры дает немалый прирост прочности, но только на оригинальных материалах. Попытки использовать композитную или стальную проволоку, не предназначенную для целей армирования, как правило, дают обратный эффект и приводят к разрушению бетонного тела фундамента.

• Строим дом из пеноблоков своими руками

• Плавающий фундамент

• Опалубка для фундамента своими руками

• Фундамент под печь в баню

Армирование столбчатого фундамента своими руками

Не всегда заливка ленточного монолитного фундамента на глубину промерзания является верным решением.

Плитный вариант максимально пригодится в строительстве второстепенных помещений на участке: капитальные беседки, хозяйственные постройки, веранды, летние кухни, гаражи.

Остается третий ключевой тип фундамента: свайный или столбчатый. В силу специфических особенностей не в каждой местности и не каждый дом можно воздвигать на столбах. В работе используется кирпич или металл. Установка на столбах относится к менее затратному варианту с точки зрения времени и денежных расходов.

Содержание

1. Зачем делать армирование
2. Какого диаметра нужна арматура
3. Расчет количества арматуры
4. Изготовление конструкции
5. Как связать арматуру
6. Дополнительные советы

Зачем делать армирование

Принцип столбчатого фундамента сводится к тому, что свая проходит все слабые грунты выше промерзания. Опорная часть закладывается непосредственно на более надежный грунт ниже глубины промерзания.

На проблемных почвах столбики в скором времени могут начать гулять, изменяя свое месторасположение и вертикальность.

Чтобы основание дома было надежным и функциональным долгие годы, обязательно делается армирование фундамента. Один из принципов монтажа каркаса — придерживаться строгого соответствия проекта. А, чтобы совсем быть уверенным в правильности чертежей, проект можно отдать независимым экспертам.

Какого диаметра нужна арматура

Когда интересуются размерами, надо хорошо понимать, что заложить можно любой вариант, включая 40 мм.

Оптимальный диаметр для хомутов составляет 6-8 мм. Для продольной арматуры нужны размеры 10-12 мм.

По центру устанавливается металлическая шпилька с крюком на конце, которая заливается в бетон для лучшей фиксации.

Расчет количества арматуры

Основной принцип армирования — следовать расчету, если хотите получить рациональное решение и не тратить деньги зря. Недостача и переизбыток в равной степени предполагает дополнительные расходы.

На один 2-х метровый столб требуется четыре двухметровых стержня, всего 8 метров. Плюс четыре стержня по 0,4 метра тонкого не рифленого изделия, всего 1,2 метра. Чтобы узнать конечный результат, полученные данные перемножаются на количество столбов по проекту.

Если диаметр сваи меньше 200 мм, берутся три десятимиллиметровых стержня. Количество зависит от размера опалубки. Вертикальные прутки соединяются между собой гладкими стержнями сечением 6 мм.

Чтобы понять, какую заложить арматуру фундамента, необходимо собрать нагрузки и вывести точный показатель.

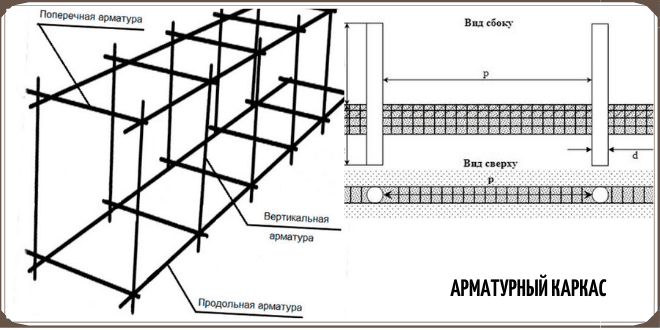

Изготовление конструкции

Армирование производится в местах изгиба: сверху и снизу. Конструкция располагается, как можно, ближе к поверхности, оставляя 5 см на защитный слой бетона. Стержни устанавливаются горизонтально. Их объединяют в пространственный каркас с помощью поперечных конструктивных стержней.

Между собой продольные элементы стыкуются внахлест вязальной проволокой. Если берется стержень 12 мм, нахлест составит 25-30 см.

Для армирования каркаса необходимо:

• Подготовить шаблон для продольной арматуры;
• Изготовить соединительные петли-хомуты для армирования;
• Связать продольную арматуру поперечными хомутами.

Шаблон можно сделать из двух кусков плотной фанеры с использованием саморезов. Делается четыре отверстия, после чего хомут подгоняется к шаблону. Если действовать наоборот, хомут может не войти по размерам в шаблон.

Разметка производится по углам с арматурой 12 мм для будущего ростверка. Потом подсоединяется элемент размером 6 мм. Потребуется линейка, уголок, ручка, маркер. В проделанные отверстия шаблона с четырех сторон по углам вставляется 12 мм-арматура и крепится фиксаторами. Учитывается особенность: бетонный раствор, поступающий из миксера, должен попадать и заполнять низ конструкции.

Как связать арматуру

Делается замер проволок в диаметре 6 мм. Понадобится две стороны: ширина и длина, отмечается маркером или мелом. Заготовку для хомутов сгибают по обозначенным меткам. Готовый хомут прямоугольной формы примеряется на шаблон с четырьмя длинными арматурами.

Арматуру для каркаса столба вяжут простейшими способами. Гнуть хомуты можно на специальном приспособлении. К стене крепятся два уголка по длине стенки хомута. Между ними оставляют расстояние, равное по размеру арматуре, которая будет использована.

Каркасы связываются миллиметровой проволокой и соединяется между собой в три раза более толстой проволокой, что обеспечивает хорошую жесткость и прочность.

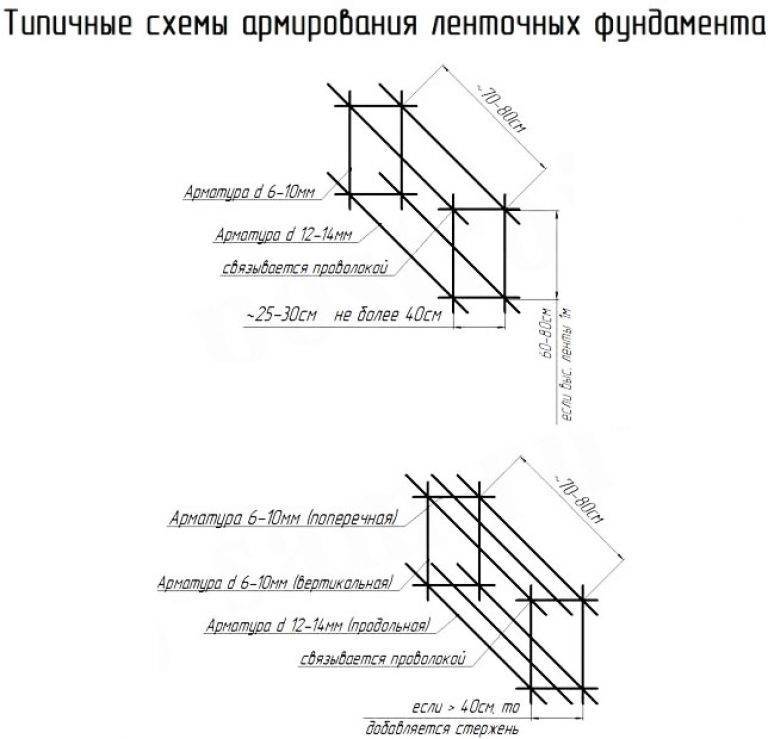

Если брать ленту высотой 45 см и шириной 35 см, на обноску ставится четыре прута 12 мм. На них сразу насаживаются хомуты. Их количество составляет около трехсот штук, гнуть придется заранее.

• С шагом 20 см делается разметка широкой арматуры;
• Расставляются ровно хомуты;
• Стержни укладываются на специальные приспособления, вяжется верхняя сторона;
• Спицы соединяются между собой специальной вязальной проволокой по направлению резьбы;
• Согнутая пополам проволока пропускается снизу в местах пересечения элементов;
• Крючком (можно самодельным), вставленным в шуруповерт, захватывается проволока снизу и аккуратно закручивается.

Так вяжутся все узлы. В местах скрепления хомутами, проволока сгибается пополам, образуя петлю, и накрепко закручивается крючком. Хомуты связываются в местах соединения. Оставшиеся каркасы делаются аналогично.

Дополнительные советы

Первое время хорошо работать полуавтоматическими крючками. Крутить вручную не надо, проволока затягивается быстро. Но после непродолжительного периода использования на резьбе появляются изъяны, прутья застревают, все приходится докручивать вручную.

В больших объемах полуавтоматы не спасают при армировании.

• Обычный механический крючок стоит раза в три дешевле, легко вращается — работа без труда выполняется;
• Когда хомуты надеваются на шаблон, концы должны сидеть прочно, не болтаясь на длинных прутьях. Арматуру «шестерку» подгоняют по размерам;
• Если поставить пластиковые фиксаторы, песчано-цементный раствор не будет выпирать на стенки арматурной конструкции.

Вязать арматуру фундамента следует по направлению рифленой поверхности. В рифленой арматуре всегда обращают внимание на пазы. На ровные грани проволока плохо ложится и начинает скользить. По ребристой поверхности проволока никуда не сместится. Это особенно важно, когда дело дойдет до заливки бетона.

На строительном рынке представлено огромное количество технологий, но все они имеют единое начало — организация подошвы и опоры в фундаменте. Выбор способа определяется несущей способностью, стоимостью, особенностью типа грунта и эксплуатации конструкции в определенных климатических условиях.

Еще несколько советов даны в видео:

Столбчатый фундамент — это, вполне, подходящее решение для большинства частных домов. Стоимость обустройства значительно меньше, чем монолит ленточного фундамента. Меньше работ предстоит делать по рытью котлована, заливке бетона и армированию. Устройство столбов и легкая обвязка является классикой выполнения такого типа фундамента.

Минимальный и максимальный коэффициент армирования в различных железобетонных элементах

🕑 Время чтения: 1 минута

Минимальный коэффициент армирования — это наименьшее возможное количество стали, которое должно быть встроено в конструкционные бетонные элементы для предотвращения преждевременного разрушения после потери прочности на растяжение. Минимальный коэффициент армирования контролирует растрескивание бетонных элементов.

Максимальный коэффициент армирования — это наибольшая площадь стали, которая может быть помещена в бетонные элементы, такие как колонны и балки. В железобетонной балке дополнительное армирование сверх максимального коэффициента армирования не принесет пользы, поскольку бетон будет разрушен до того, как будет использована полная прочность стали.

Обрушение бетонной конструкции происходит внезапно и не имеет никаких признаков до разрушения. Максимальный коэффициент армирования обеспечивает экономию бетонных элементов и обеспечивает безопасность от хрупкого разрушения бетона.

Наконец, необходимая площадь армирования проектируемого бетонного элемента не должна превышать максимальный коэффициент армирования и должна быть меньше минимального коэффициента армирования. Следовательно, проектируемый элемент должен быть проверен на соответствие этому требованию.

В комплекте: 9 шт.0003

• Минимальный коэффициент армирования
  • 1. Минимальный коэффициент армирования в балках
  • 2. Минимальный коэффициент армирования в плитах
  • 3. Минимальный коэффициент армирования в однородном фундаменте
  • 4. Минимум Коэффициент армирования в колоннах
  • 5. Минимальное армирование для Соединения между монолитными элементами и фундаментом
• Максимальный коэффициент армирования
  • 1. Максимальный коэффициент армирования в балках
  • 2. Максимальный коэффициент армирования в колоннах
• Минимальный коэффициент армирования на сдвиг
  • 1. Минимальный коэффициент армирования на сдвиг в балках
  • 2. Минимальный продольный и поперечный армирование в монолитных стенах
• Часто задаваемые вопросы

Назначение минимального коэффициента усиления заключается в том, чтобы контролировать растрескивание и предотвращать внезапный отказ, придавая элементу достаточную пластичность после потери прочности бетона на растяжение из-за растрескивания.

Строительные нормы и правила, такие как ACI 318-19, обеспечивает минимальный коэффициент армирования для различных железобетонных элементов, таких как балки и колонны.

1. Минимальный коэффициент армирования в балках

В железобетонных балках, если прочность на изгиб участка с трещинами ниже, чем момент, вызвавший растрескивание участка, ранее не имеющего трещин, то балка разрушится при образовании первого изгиба треснуть, не выказывая никакого беспокойства.

Минимальный коэффициент армирования, который можно рассчитать с помощью уравнения, предоставленного ACI 318-19, может предотвратить преждевременный выход из строя бетонной балки. Минимальную арматуру для балок можно рассчитать, используя следующее выражение:

Где:

A _s,min : минимальная площадь стали, мм ²

fc’: прочность бетона на сжатие, МПа

fy: предел текучести стали, МПа

b _w : ширина стенки в тавровой балке и ширина балки в прямоугольной балке, мм

d: эффективная глубина, измеренная от предела сжатия бетона до центра стальных стержней, мм

Рисунок-1: Продольные и поперечные арматурные стержни

2. Минимальный коэффициент армирования в плитах

Минимальная площадь армирования для плиты представляет собой температурную и усадочную арматуру, устанавливаемую для контроля трещин, вызванных усадкой бетона и колебаниями температуры. Не требуется предусматривать площадь армирования больше температурно-усадочной арматуры.

As= ρbd Уравнение 2

As: усадка и термоупрочнение, мм 9Рис. Коэффициент армирования в однородном фундаменте

Минимальный коэффициент армирования для однородного фундамента такой же, как у плиты, т. е. коэффициент армирования при температуре и усадке.

4. Минимальный коэффициент усиления в колоннах

Минимальный коэффициент армирования колонн требуется для обеспечения сопротивления изгибу, который может возникнуть независимо от результатов анализа. Это также необходимо для уменьшения эффекта усадки и ползучести бетона при длительных сжимающих напряжениях.

Минимальный коэффициент армирования в колонне предотвращает деформацию стальных стержней под длительной эксплуатационной нагрузкой. ACI 318-19 определяет минимальный коэффициент продольной арматуры для колонны, равный 0,01 общей площади колонны.

5. Минимальная арматура для соединений между монолитными элементами и фундаментом

Минимальная площадь арматуры, которая пересекает монолитную колонну или пьедестал и поверхность сопряжения с фундаментом, должна составлять 0,005 общей площади поддерживаемого элемента.

Максимальный коэффициент армирования — это верхний предел количества стали, которое может быть помещено в бетонные элементы. Он обычно предоставляется по разным причинам, которые обсуждаются ниже:

1. Максимальный коэффициент усиления в балках

Максимальный коэффициент армирования балок предусмотрен для предотвращения разрушения бетона, что является нежелательным видом отказа и предотвращается кодом ACI. Это также позволяет избежать использования чрезмерной площади стали, что не дает реальных преимуществ. Следовательно, это помогает сэкономить при проектировании бетонных балок.

Если балка имеет более высокий коэффициент армирования, чем максимальный коэффициент армирования, она называется переармированной бетонной балкой и обычно разрушается при сжатии.

Переармированная бетонная балка разрушается при сжатии до того, как полностью используется потенциал стальных стержней. Максимальный коэффициент армирования балок можно рассчитать по уравнению 3.

2. Максимальный коэффициент армирования в колоннах

разработанные колонны аналогичны испытательным образцам в соответствии с ACI 318. 19..

Максимальный коэффициент армирования для колонн составляет 0,08 от общей площади колонны. Это обеспечивает экономию при проектировании колонн и предотвращает скопление стали, которое в противном случае препятствует правильной укладке бетона.

На практике рекомендуется учитывать максимальный коэффициент армирования, равный 0,04 от общей площади колонны, чтобы избежать чрезмерного армирования в местах стыковки стальных стержней.

Аналогично рассмотренному выше минимальному армированию на изгиб, ACI 318-19 устанавливает минимальный коэффициент армирования для поперечного сдвига в балках и т. д.

1. Минимальный коэффициент поперечной арматуры в балках

Минимальная площадь сдвиговой арматуры должна быть обеспечена во всех областях балки, где приложенный сдвиг превышает половину расчетной прочности бетона на сдвиг.

Минимальная поперечная арматура (A _v,min ) в балках должна быть большей из следующих: 064 * s/f _yt ) Уравнение 4

A 9Уравнение 5 _yt : выход напряжение стального стержня хомута, МПа

2.

Минимальное продольное и поперечное армирование в монолитных стенах

Если прилагаемый в плоскости сдвиг (V _u ) монолитной стены равен или меньше значения, полученного из уравнения 6, используйте значения, указанные в таблице 1, в качестве минимального армирования как в продольном, так и в поперечном направлении.

Однако, если сдвиг в плоскости (V _u ) больше, чем значение, полученное из уравнения 6, тогда ( ρt = 0,0025), а значение ( ρℓ ) является наибольшим из 0,0025 и результат уравнения 7.

Где:

h _w : высота всей стены от основания до верха, мм

l _w : длина всей стены, мм

и Поперечная арматура для стен

Рис. 3: Продольные и поперечные арматурные стержни в бетонной стене

Минимальное армирование — это самая низкая стальная зона, которая предотвращает раннее пластическое разрушение балки, когда бетон теряет свою прочность на растяжение из-за приложенных нагрузок.

Почему в балке предусмотрена арматура с минимальным сдвигом?

1. Для предотвращения внезапного обрушения балки при разрыве бетонного покрытия и потере связи с растянутой сталью.
2. Чтобы избежать хрупкого разрушения при сдвиге, которое может произойти без поперечной арматуры
3. Предотвратить разрушение при растяжении из-за усадки и термических напряжений, а также внутренних трещин в балке
4. Для удержания продольных стальных стержней во время бетонирования.

Каков минимальный коэффициент армирования в колонне?

Минимальный коэффициент армирования колонны составляет 0,01.

Как рассчитать минимальную площадь армирования колонны?

Минимальная площадь арматуры в колонне равна общей площади колонны, умноженной на 0,01.

Почему в плитах используют усадочное и температурное армирование?

Бетонная плита расширяется и сжимается при колебаниях температуры. Когда свежий бетон схватывается и быстро теряет влагу, бетон дает усадку и создает напряжение в бетоне. Сжатие и расширение бетона приводит к развитию трещин, если это не учтено при проектировании.
Итак, термоусадочное армирование предназначено для предотвращения образования трещин из-за колебаний температуры и усадки бетона

Подробнее

Проектирование прямоугольной железобетонной балки

Руководство по проектированию и детализации железобетонных плит IS456: 2000

Калькулятор арматуры

Создано Filip Derma

Рассмотрено Bogna Szyk и Steven Wooding 2

Содержание:

• Что такое арматура ?
• Размеры арматуры
• Как пользоваться калькулятором арматуры?
• Стоимость арматуры – пример расчета
• FAQ

Калькулятор арматуры поможет узнать сколько нужно арматуры для создания арматуры в бетонной плите и во сколько это вам обойдется. Кроме того, он может оценить размеры сетки, которые вы должны использовать. В статье ниже вы узнаете, что такое арматура, проверьте размеры арматуры и найдете пошаговое руководство по использованию калькулятора арматуры.

🔎 Чтобы узнать больше о различных бетонных конструкциях, воспользуйтесь калькулятором бетона Omni.

Что такое арматура?

Арматура (арматурная сталь/арматурная сталь) — строительный материал, используемый для улучшения свойств бетонных блоков. Эти проволоки сделаны из стали с рисунком (улучшает сцепление) и обычно размещаются таким образом, чтобы создать сетку. Благодаря характеристикам стали (коэффициент теплового расширения очень похож на коэффициент бетона) арматура компенсирует низкую прочность бетона на растяжение. Арматура может увеличить сопротивление разрушению бетона в несколько раз .

Инженеры-строители применяют арматурную сталь при проектировании зданий и подъездных путей из бетона. Вы можете рассчитать, сколько это стоит, с помощью нашего калькулятора стоимости бетонного подъезда. Помимо повышенной прочности на растяжение, арматура также повышает устойчивость бетона к растрескиванию и позволяет уменьшить толщину бетонных блоков.

Применение армирования наверняка на дороже строительный раствор. Однако подрядчики склонны использовать его практически во всех строительных проектах — неармированный бетон используется редко. Через несколько лет вы заметите, что размещение арматуры на самом деле было решением, позволяющим сэкономить деньги. Почему? Потому что железобетонные плиты, блоки, подъездные пути и здания прослужат намного, намного дольше.

Размеры арматурных стержней

Для стран с британскими единицами размеры стержней указывают диаметр в единицах ⅛ дюйма для стержней размеров от #2 до #8. Например, 8⁄8 = #8 = 1 дюйм в диаметре. Эквивалентный метрический размер обычно указывается как номинальный диаметр, округленный до ближайшего миллиметра. Эти размеры не считаются стандартными метрическими размерами — они считаются мягкое преобразование или мягкое преобразование метрических размеров . Система имперских размеров распознает настоящие метрические размеры стержней (№ 10, 12, 16, 20, 25, 28, 32, 36, 40, 50 и 60). Это указывает на номинальный диаметр стержня в миллиметрах.

90 397

№ 25

🔎 Если вы собираетесь строить колонные конструкции, вам может пригодиться наш калькулятор бетонных колонн.

Как пользоваться калькулятором арматуры?

Не беспокойтесь о расчетах арматуры. Вся эта математика, стоящая за планированием строительства, может быть довольно запутанной, но калькулятор арматуры берет это на себя. Он вычисляет следующие параметры:

1. Размеры арматурной сетки (длина и ширина). Они рассчитываются путем вычитания расстояния между краями и арматурой (сеткой) из размеров плиты.

   длина сетки = длина_перекрытия - (2 × шаг краевой арматуры)

2. Общая длина необходимой арматуры . Чтобы рассчитать это, нам нужно знать, сколько вертикальных и горизонтальных рядов арматурных стержней будет размещено. Например, количество рядов рассчитывается путем деления длины сетки на расстояние между арматурными стержнями. Чтобы получить длину арматурных стержней, умножьте это число на ширину сетки.

   общая длина арматурных стержней = (столбцы арматурных стержней × длина арматурных стержней) + (rebar_rows × ширина арматурных стержней)

3. Количество арматурных стержней . Чтобы оценить это, разделите общую длину арматурных стержней на длину одного арматурного стержня. Это значение следует округлить до целого числа (потому что мы не можем купить, например, 0,4 отрезка арматуры — только стандартные длины).

   штук арматуры = общая длина арматуры / длина одной арматуры

4. Общая стоимость арматуры . Умножьте количество арматурных стержней на цену одного арматурного стержня.

   стоимость арматуры = штук арматуры × цена одной арматуры

Стоимость арматуры – пример расчета

Узнайте, как правильно пользоваться калькулятором арматуры. Ниже приведен пошаговый пример расчетов. Для его целей мы сделали некоторые предположения относительно входных данных:

1. Сначала войдите в бетон Размеры плиты : длина = 6 м , ширина = 4 м .

2. Укажите интервалы :

   расстояние между арматурными стержнями = 40 см ,
   расстояние между кромками и сеткой = 8 см .

3. Введите цену и длину одинарного стержня , которую вы купите у своего поставщика:
   цена арматурного стержня = 2 €/м
длина одиночного стержня = 6 м .

4. Наконец, взгляните на расчет результаты :

   длина сетки = 5,84 м ;
   ширина сетки = 3,84 м ;
   общая длина арматуры = 112,13 м ;
   арматурных стержней = 19 ; и стоимость
   арматуры = 228 евро.

Часто задаваемые вопросы

Как рассчитать стоимость арматуры для моего проекта?

Чтобы рассчитать стоимость арматуры для вашего проекта, выполните следующие действия:

1. Определите общую длину арматуры, которую вы будете использовать в своей плите.
2. Умножьте на цену за метр выбранного диаметра арматуры — теперь у вас есть общая стоимость арматуры.
3. Вы также можете использовать калькулятор арматуры на веб-сайте Omni Calculator, чтобы проверить свои выводы.

Как рассчитать вес арматуры?

Для расчета веса арматурного стержня:

1. Если это стандартная арматура, найдите код производителя и проверьте ее плотность .

2. С длина ( L ) и диаметр ( d ) арматурного стержня, рассчитайте объем арматурного стержня , используя:
   (3,14 × d²/4) × L .

3. Умножьте объем на плотность материала. Теперь у вас есть вес арматуры.

Нужна ли мне арматура для патио?

Не обязательно. Если вы ожидаете больших нагрузок на поверхность, вам потребуется арматура, потому что вес вызовет напряжение растяжения бетона. Тем не менее, мы всегда рекомендуем проконсультироваться со специалистом.
