Din рейка что это: Что такое дин-рейка в электромонтаже: типы и виды din-рейки

рейка — это… Что такое DIN-рейка?

Оборудование, устанавливаемое на рейку.

DIN-рейка — жаргонное название металлического профиля, применяемого в электротехнической промышленности. В зависимости от требований (вес, прочность, сила тока проводимая через клемы заземления) выпускается либо стальная гальванизированная либо алюминиевая. Бывает сплошная или с регулярным шагом перфорации, также есть с предварительной насечкой для облегчения разделки на определенную длину.

Существует в нескольких разновидностях, именуемых по схожести вида профиля с буквой английского алфавита.

Используется для крепления различного модульного оборудования (автоматических выключателей, УЗО и др.) в электрических щитах, шкафах или установочных коробках. Использование реек, вкупе с минимизацией элементов, применяемых в электротехнических изделиях привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными микроконтроллерами.

Рейка Ω-типа (Омега-типа)

DIN-рейка с закрепленными на ней аппаратами

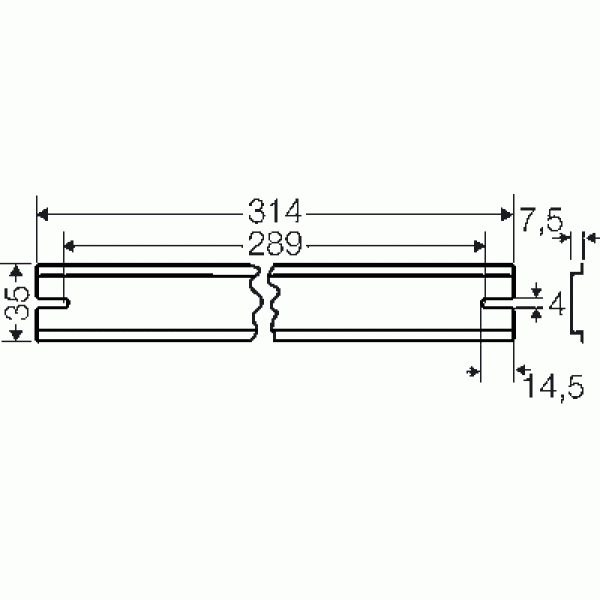

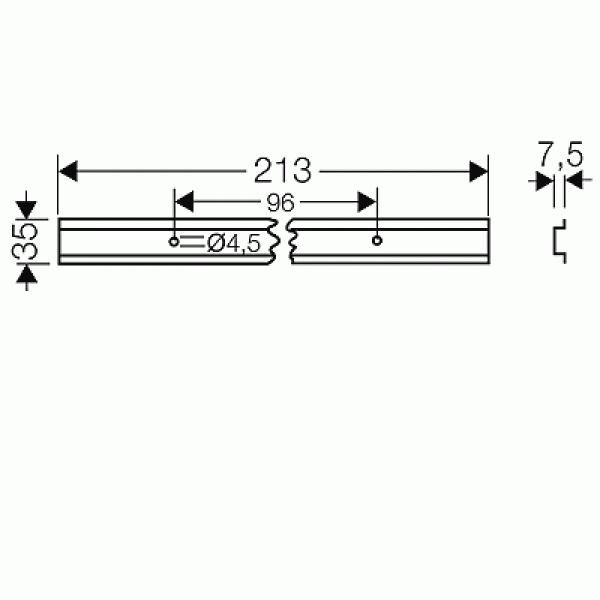

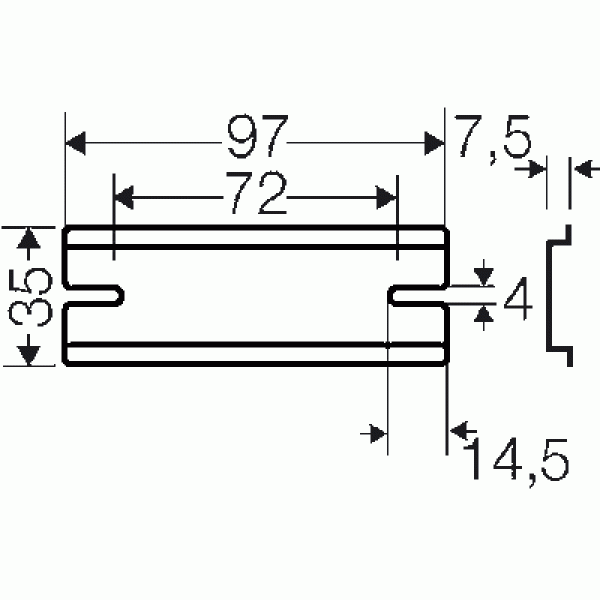

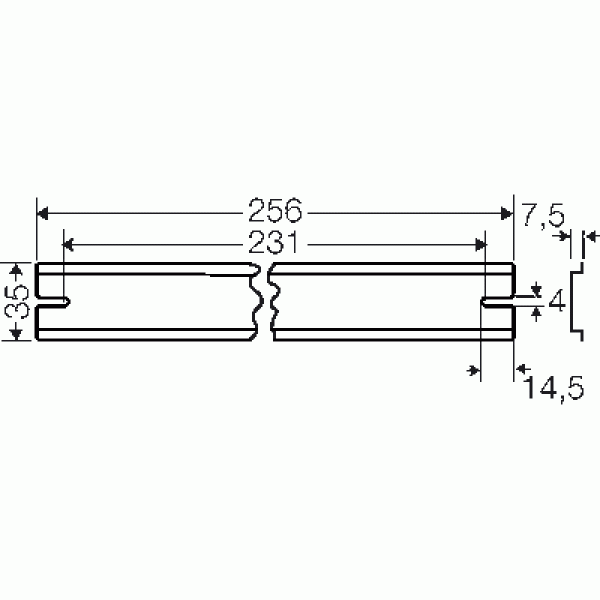

ТН35 — современная стандартная металлическая рейка шириной 35 мм специального профиля. Данная рейка была разработана Немецким институтом стандартизации (DIN) и принята впоследствии Международной электротехнической комиссией (IEC), а также в качестве Европейского стандарта (EN). В России рейка ТН35 была введена в качестве национального стандарта с 2004 принятием ГОСТ Р МЭК 60715-2003. Также существует рейка уменьшенного формата, как по толщине, так и по ширине профиля (рейки последнего типа обычно используются для установки клемм, а не аппаратов).

Аксессуары на DIN-рейку

Аксессуары на DIN-рейку

Рейка G-типа

Рейка G-типа

Производилась согласно нормам EN 50035, BS 5825, DIN 46277-1.

Рейка С-типа

Особенности применения, описываемые в стандартах

• Согласно DIN 43 880, для монтажной планки согласно EN 50 022, ширина одного установочного на планку модуля устанавливается 17,5 мм. Межцентровое расстояние двух рядом расположенных модулей одинарной толщины устанавливается 18 мм.
• Расстояние между рядами планок (по вертикали) 125 мм.
• Расстояние от фронтальной плоскости монтажной планки до фронтальной плоскости лицевой поверхности установочного на планку модуля не должно превышать 44 мм, при этом расстояние до плоскости защитного материала модуля не должно быть меньше 47 мм.

Ссылки

DIN рейки. Виды и особенности. Применение и монтаж

В настоящее время при проведении электромонтажных работ электрики для закрепления в распределительных щитках различных электрических устройств используют так называемые DIN-рейки. Это металлический специальный профиль, применяемый для упорядоченной установки электрических устройств. К нему предъявляются определенные требования по материалу, размеру и форме профиля.

Рейки бывают алюминиевыми или стальными, с гальваническим покрытием. Некоторые исполнения имеют перфорацию вдоль рейки для простоты ее разделения по длине определенного размера.

Разновидности и особенности конструкции

Существует три вида профилей DIN рейки.

Ω-образный профиль наиболее распространен. Он используется для сборки распределительных щитов: установки счетчиков, автоматов и других устройств.

C-образный профиль имеет загнутые внутрь края. На такую рейку устанавливают различные клеммные колодки и аппаратные зажимы.

G-образный профиль используется довольно редко, служит для монтажа некоторых электрических устройств иностранного производства. В торговой сети такую DIN-рейку очень трудно найти.

По размерам стандартные DIN рейки имеют следующие типоразмеры:

Наиболее популярные рейки Ω-образного профиля имеют три модификации:

Наименьший размер рейки может составлять 7,5 см, на которую разместится только один электрический автомат. Наибольший отрезок рейки составляет 2 метра. Его будет достаточно для сборки нескольких распределительных щитов.

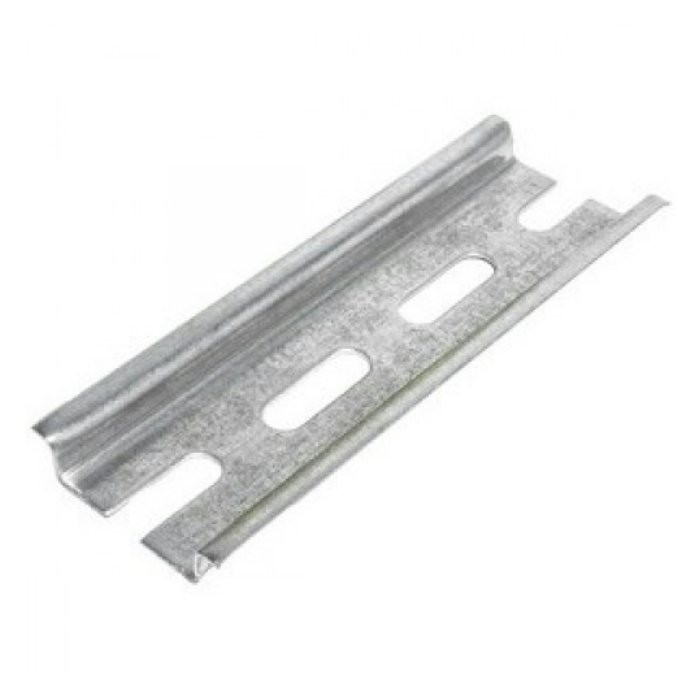

DIN-рейки также делятся по наличию перфорации:

• Сплошные рейки без перфорации более надежные и прочные. На них можно монтировать несколько устройств, не боясь, что от нагрузки они будут изгибаться.

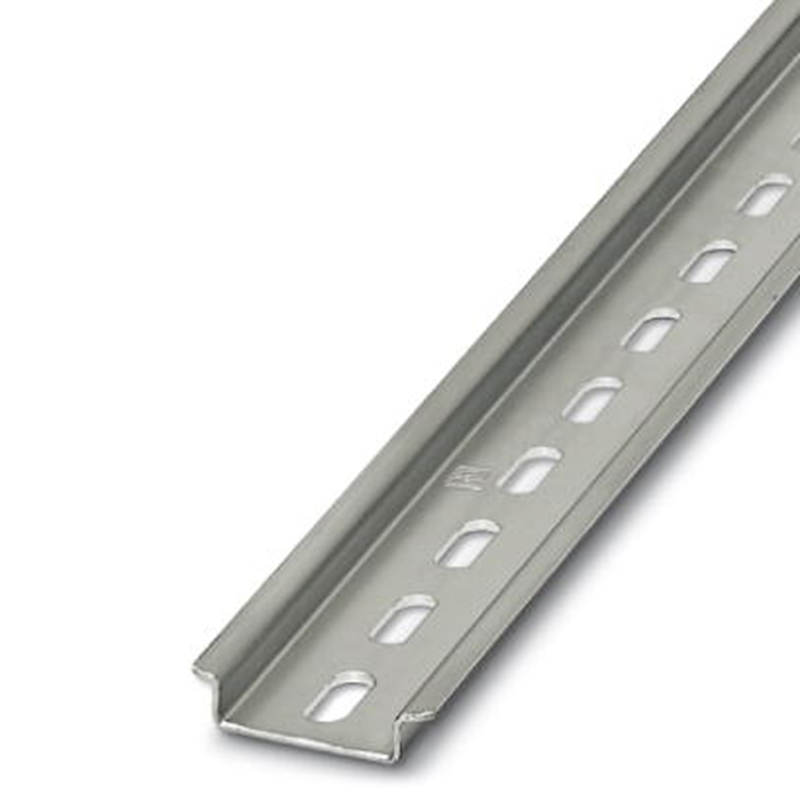

• DIN-рейки с перфорацией упрощают работу электромонтера. Для установки какого-либо прибора нет необходимости сверлить крепежные отверстия в рейке. Достаточно закрепить ее по уже имеющимся готовым отверстиям. Расстояние между отверстиями колеблется от 10 до 20 мм. Форма отверстий выполнена в виде продольных пазов.

По материалу изготовления рейки делятся:

• Алюминиевые.
• Стальные, с защитным покрытием.

Применение

Сегодня рейки применяются практически во всех устройствах, электрических распределительных щитов и т.д. Всевозможные электрические приборы и аппаратура производятся уже адаптированными для фиксации на рейки. Такие крепления выполнены в виде специальных зажимов из пластика или металла. Стоимость крепежных реек колеблется в широких пределах, в зависимости от материала, размеров, фирмы производителя и торговой сети, реализующей DIN-рейки.

Преимущества

• Главным достоинством рейки является обеспечение удобной и простой установки модульных устройств разных конструкций в распределительные щиты.
• Обслуживание электрических щитов, оборудованных DIN-рейками, является быстрым и простым. Для замены автомата или другого устройства, закрепленного на такой рейке, достаточно отсоединить провода и снять устройство с рейки, отщелкнув фиксатор защелки. Для установки нового прибора все действия производятся в обратной последовательности.
• Рейки дают возможность экономить внутренний объем распределительных щитов.

Установка автомата на DIN-рейку

Установка автоматического выключателя на монтажную планку, или как ее называют, DIN-рейку в электрическом щите. Все современные автоматы и другая модульная продукция устанавливается на такую монтажную планку.

• Для этого у автоматического выключателя и других модульных устройств на обратной стороне корпуса имеется специальный зажим.

• Прикрепить рейку к корпусу электрического щита на винты. Электрические щиты иногда поставляются в разобранном виде, а чаще они уже укомплектованы установленной рейкой.
• Теперь необходимо установить автоматический выключатель на рейку. Для этого необходимо зацепить автоматический выключатель одним краем за верхнюю часть профиля рейки, и нажать на корпус автомата до щелчка.
• На этом его монтаж завершен. Вся модульная продукция может свободно перемещаться на такой монтажной планке в одну и в другую сторону. Таким образом, можно установить автоматический выключатель в одном месте, а если в последующем понадобится на этом месте установить что-то другое, то автомат можно легко передвинуть на другое место.

Для подключения проводов к автомату в щитке заранее необходимо подготовить два кабеля: питающий, и кабель от потребителя.

Начинать подключение необходимо с питающего провода:

• Открутить верхнюю крепежную клемму автомата.
• Вставить питающий проводник в клемму.
• Затянуть крепление клеммы.
• Такие же операции произвести на отходящей к потребителю клемме.

Автоматический выключатель установлен, и готов к работе. Можно закрывать крышку щита и включать питание.

Похожие темы:

DIN-рейка для электомонтажа: разновидности

DIN-рейка

Современные электромонтажные работы, как  в промышленности, так и в жилом секторе, не мыслимы без DIN-рейки. Что такое DIN-рейка? Как она выглядит? Где рейка с замысловатой латинской аббревиатурой устанавливается?

DIN-рейка разработана в Германии. Аббревиатура DIN означает Deutsches Institut fur Normund, что в переводе на русский язык — Немецкий Институт по стандартизации.

Изобретение удачное и от того популярное. Впоследствии, принята на вооружение Международной электротехнической комиссией (IEC), а также узаконена в качестве Европейского стандарта (EN). В России, в качестве национального стандарта, принята в 2004 году.

DIN-рейка глобально изменила электромонтажное оборудование в щитовой. Если раньше все было очень просто – квартирный щиток обходился в квартире  одним счетчиком и двумя пробками, то сегодня такой минимализм, в век больших потребителей, примитивен и небезопасен. Современный электромонтаж требует конструктивного подхода к автоматизации не только торговых и офисных помещений, но и  электромонтажа домашней электросети.

Если бы пришлось всю автоматику монтировать по старинке, на винты, такой монтаж отнимал бы много времени и сил. Работа оказалась бы трудоемкой и нервной.

Теперь, вся современная автоматика адаптирована исключительно под  DIN-рейку, поэтому очень легко устанавливается на рейку одним щелчком, достаточно лишь отжать на автомате губку с помощью плоской отвертки и автомат на своем месте. Установка одного модуля может занять пару секунд.

DIN-рейка, как правило, предусмотрена производителем как неотъемлемый элемент щитовых. Но там, где понадобится самостоятельно установить  DIN-рейку, это не составит большого труда: в профиле рейки предусмотрены перфорированные отверстия, которые позволяют  закрепить изделие с помощью саморезов, или болтовых соединений в специально оборудованном месте.

DIN-рейка: тип O, тип G

Рейка типа — О

Рейка типа — О

Рейка типа — G

Рейка типа — G

Оцените качество статьи:

как правильно подобрать размеры и установить своими руками

В процессе проведения электромонтажных работ возникает необходимость установки модульных устройств в электрощитки или ящики электроцепей. Крепление УЗО, автоматических выключателей и иной аппаратуры производится не на винт, а посредством использования современной ДИН рейки.

Краткое содержимое статьи:

Назначение

Din рейка представляет собой приспособление для надежного и прочного крепления модулей электрооборудования. Если ранее процесс крепления требовал трудоемких манипуляций по сверлению отверстий, созданию резьбы, необходимо было оперировать гайками, болтами и иными компонентами крепления, то сейчас фиксация проводится на специальную металлическую пластину.

Она может быть перфорированной или сплошной. Наличие насечек облегчает разделение, как это видно на фото din рейки.

Типы реек

Являясь универсальным приспособлением, din рельсы существенно упростили электромонтажные работы. Однако на практике могут использоваться разновидности, которые различаются по многим параметрам, прежде всего, по форме. Существуют такие типы din реек:

Ω-образная. Это наиболее часто используемая электриками модификация, у которой края при рассмотрении в профиль имеют выгнутость наружу. Ее используют при монтаже распределительного щита, автоматики, счетчиков. Конструкция достаточно простая, а по соответствию ГОСТу имеется маркировка ТН.

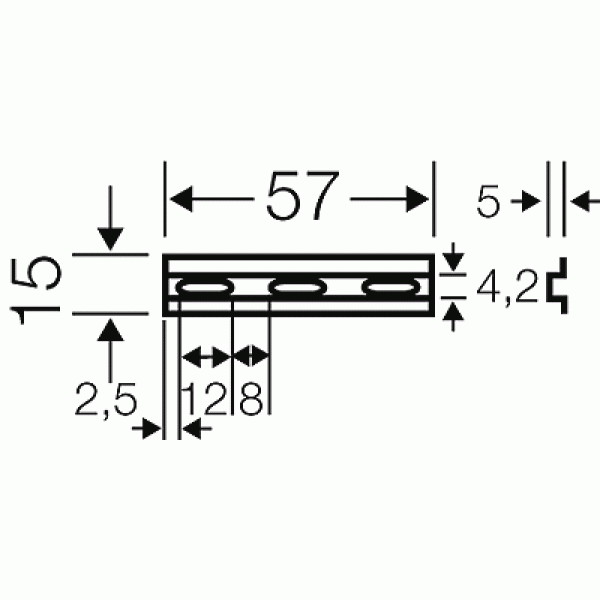

Причем предполагается наличие таких вариантов — ТН 15, ТН 35, ТН 75. Для домашних электроцепей применяется тип ТН 35 – высота 7,5 мм при ширине 35 мм. Задействуется при монтаже в напольных и подвесных щитках.

Тип «С». Края электромонтажного приспособления выгнуты внутрь. Поэтому на такую планку удобно крепить аппаратные зажимы и колодки клемм. Имеет маркировку с20, С30, С40, С50.

Тип «G» имеет внутреннюю вогнутость краев, однако высота торцов будет разной. Редко встречается в продаже, планка ориентирована на импортное оборудование, которое отличается таким же типом крепежа.

Используемый материал

В процессе выбора приспособления целесообразно учитывать конкретную электромонтажную задачу и особенности модулей, которые будут крепиться. В частности, требуется, правильный подбор шины на din рейку. Немаловажное значение имеет и материал, из которого изготавливается пластина.

По назначению и планируемой нагрузке рейки могут быть стальными и алюминиевыми. Стальные модели отличаются высокой прочностью и способны принять достаточно высокую нагрузку, имея минимальную толщину 1 мм.

Изделия из алюминия нагружают при толщине 1,5 мм, когда используют для крепления частотных преобразователей, приборов плавного пуска, силовой трехфазной автоматики.

Выбор нагрузочной характеристики

Данный параметр имеет важное значение, его следует обязательно планировать при монтаже. Алюминиевые аналоги имеет такие особенности:

• При толщине 1 мм возможен монтаж модулей автоматики защиты, УЗО, блоков питания. В процессе работ рейки разрезаются на отдельные блоки.
• С толщиной 1,1 мм — ориентированы на монтаж отдельных модулей по рядам.
• Рейки 1,4 мм выдерживают модули независимо от их массы.
• Аналоги из стали 1 мм и алюминия 1,5 мм устойчивы к разной по величине нагрузке и могут использоваться в любых условиях.

Размерные характеристики

От правильного подбора корпуса на din рейку зависит надежность и безопасность использования электрооборудования. Рельсы могут быть разными по цветовым параметрам и длине. Стандартный размер 2 м в длину, однако для упрощения пользования продаются приспособления, разрезанные на пластины длиной 200 мм.

Выпускаются литые рейки и с отверстиями. При наличии отверстий упрощается процесс монтажа, поскольку необходимо только прикрепить планку посредством этих прорезей. Оптимальное расстояние между отдельными отверстиями составляет 10-20 мм.

Сплошные din рейки отличаются повышенной надежностью. Их сгибание под высокими нагрузками исключено, на них допускается крепление нескольких автоматов.

Особенности выбора

При подборе необходимого приспособления учитывают такие нюансы:

• Особой популярностью пользуются рейки в 1 мм из стали при длине 1 м. Это универсальный вариант, который дешевле алюминиевого аналога.
• Пластины режутся под размер щитов. Выбор производится по размерным характеристикам ящика, куда будет производиться монтаж. Для новых креплений размер планки должен предусматривать запас.
• Когда ставятся модули для din рейки, обычно берется пластина ан 10-15 мм плюс запас.
• Если покупается собранные щиты, то в них уже установленные рейки нужного размера.

Крепление рейки производится по краям. Следует избегать провисания, размеры должны четко соответствовать месту установки. При необходимости целесообразно применять специальные держатели.

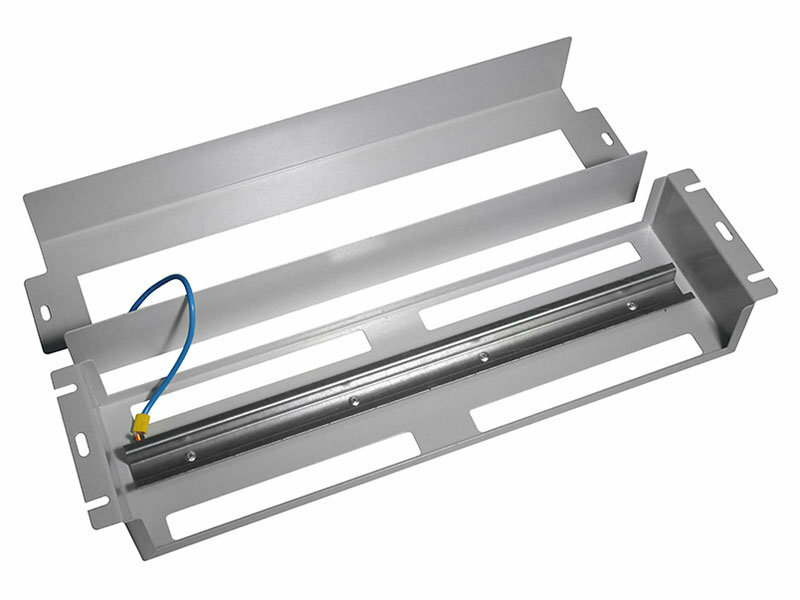

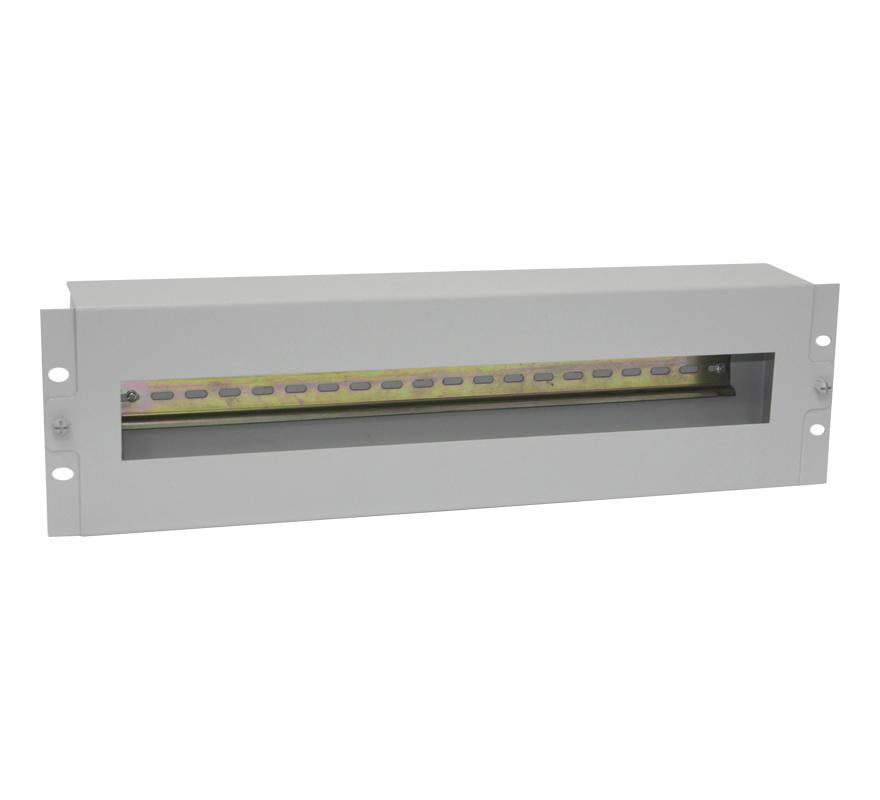

Фото DIN-рейки

Вам понравилась статья? Поделитесь 😉

Din рейки. виды и особенности. применение и монтаж

Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!

Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.

По типу профиля

По форме профиля рейки разделяются на следующие типы:

1. Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.

1. С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.

1. Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.

Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.

По перфорации

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.

Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.

По способу изготовления

По способу производства изделия разделяются на:

• штампованные;
• литые.

Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.

По материалу изготовления

В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:

• стальные, усиленные защитным гальваническим покрытием;
• алюминиевые, отличающиеся легкостью.

По прочим параметрам

DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.

Преимущества применения

Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.

Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

• по материалу изготовления:
• из алюминия;
• из нержавеющей стали (встречаются чаще).

Фото din рейки

Сразу же начнем разговор с того, что такое DIN-рейка и почему она так называется. Это приспособление было разработано Институтом Стандартизации Германии (Deutsches Institut fur Normung), благодаря чему и получило краткую аббревиатуру DIN. Также электрики могут называть эту рейку дин-рельсой, т.к она имеет похожую форму. Далее мы рассмотрим основные типы и размеры DIN-реек, применяемых в электромонтажных работах.

На сегодняшний день дин рейки различают по таким техническим характеристикам, как размер, форма, материал изготовления и конструктивные особенности. Первое с чего следует начать – типы профилей, которые могут быть:

Что касается размеров, согласно стандарту ГОСТ Р МЭК 60715-2003 ширина и высота изделия может быть следующей:

Обращаем ваше внимание на то, что дин-рейка в виде омега, которую также называют ТН-35 (общепринятое обозначение), может иметь три размера, а именно:

Длина бывает различной, в зависимости от производителя. Чаще всего выпускают планки длиной от 7,5 см до 2 метров, чего вполне достаточно для щитков от 4 до 96 модулей.

Также следует отметить, что планки бывают перфорированными (с отверстиями) и литыми. Преимущество первых заключается в более простой установке, т.к. достаточно просто прикрутить стальную рейку через готовые отверстия. Шаг перфорации обычно составляет 10-15 мм, чего вполне достаточно для удобного монтажа. Литые (неперфорированные) DIN-рейки более надежные, т.к. не прогибаются, если на них закрепить много автоматов в шкафу. Кстати, модульные автоматы крепятся на дин рейку следующим образом:

По материалу изготовления планки разделяются на алюминиевые и оцинкованные (из нержавейки). В электромонтажных работах чаще используют второй вариант.

Помимо этого существуют отдельные виды DIN-реек, а именно: углубленные и усиленные. Каждая из них применяется в своем особом случае.

Остается только просмотреть видео, на котором наглядно показывается, как крепить автомат на дин-рейку, а также в чем различие между производителями изделий:

Установка автоматического выключателя

Сравнение производителей

Вот и все, что хотелось рассказать вам о видах и размерах DIN-реек. Теперь вы знаете, какие бывают планки, чем они отличаются друг от друга ну и для чего собственно используются!

Ограничитель на din рейку – удобство монтажа

Приветствую всех посетителей на сайте «Электрик в доме». После бурных праздников решил немного поработать. Сегодня хочу поделиться одной фишкой, которая поможет немного облегчить сборку электрощитков. Фишка называется металлический ограничитель на дин рейку yxd10. Суть его заключается в жесткой фиксации установленного на дин рейке оборудования. То есть фиксирует автоматы, узо, дифы и любое другое оборудование именно на том месте оно должно находиться. В данной статье представлен ограничитель на din рейку от компании iek.

Какой плюс в этом устройстве? Зачем оно вообще нужно? По правде говоря, должен сказать, что данные вопросы задают не только новички, а даже некоторые мои знакомые профессионалы которые занимаются электромонтажом уже не первый десяток лет. На работу оборудования ограничители не как не влияют, щиток будет корректно работать и без них (если конечно все правильно подключено)

Но с помощью ограничителей можно придать щитку некий эстетичный вид, что не мой взгляд немало важно при эксплуатации

Когда собираешь щит, хочется чтобы все выглядело красиво и опрятно. Модульное оборудование, установленное на рейке, должно быть расположено четко по линии. А бывает так что, установил десяток автоматов на дин рейке, подключил их, все вроде нормально. Но со стороны смотришь — все перекошены.

Один влево ушел, другой вправо, третий вниз, в общем, кто в лес кто по дрова. А если в щите не хватает места, и провода задевают установленное на рейке оборудование, то это вообще жесть, все будет выглядеть как после взрыва.

Честно говоря, найти ограничитель на дин рейку очень трудно, я оббегал все магазины в своем городе, нигде их нет. Скорей всего это связано с их малым спросом. Владельцы магазинов просто не хотят закупать товар, который не пользуется спросом. Пришлось заказывать в интернете. Благо там их навалом. Возможно, вам повезет больше, вы найдете их в наличии.

Раньше ограничителями yxd10 я не пользовался. Узнал и них на одном из форумов по электрике — mastercity.ru. Решил попробовать и не пожалел.

А еще их очень удобно применять, когда устанавливаешь небольшое количество защитных устройств (два, три). Например в этажных щитах, когда выполняешь замену старых советских автоматов на современные. У меня был один случай, когда в этажном щите нужно было заменить старый пакетник и два автомата, которые шли на квартиру.

Вместо пакетника нужно было установить один двухполюсный автомат на 25 А (вводной), а вместо старых автоматов два однополюсных на 16 А. Все из нужно где то разместить и зафиксировать. А как их зафиксировать? Конечно же, нужно брать кусок дин рейки, крепить ее к корпусу щита, а уже на нее цеплять автоматы. Так я и сделал. Прихожу через пол года, открываю щиток и удивляюсь. На тот кусок дин рейки, что я крепил (длиной он примерно 10 см), кто то додумался поставить свои автоматы, сдвинув при этом мои. Причем, так что один из моих автоматов соскочил и практически висел в воздухе.

Пришлось снимать всю эту красоту, ставить рейку подлиннее и фиксировать свои автоматы с помощью ограничителей на дин рейку yxd10. После этого автоматы не ездят, и их уже точно никто не сможет сдвинуть.

Как зафиксировать автоматы ограничителем

Как зафиксировать автоматы на дин рейке с помощью ограничителя. Все очень просто. Сам ограничитель изготовлен из оцинкованной стали и имеет форму в виде скобы.

На рейке он фиксируется с помощью прижимной пластины, которая упирается в рейку при закручивании винта. Для того чтобы зафиксировать автоматы или любое другое оборудование, берем ограничитель устанавливаем его в нужном месте щита и закручиваем винт расположенный сверху. Одна опорная точка у нас есть.

Затем устанавливаем на din рейку автоматы, узо, клеммники (все что нужно по проекту щита), и плотно прижимаем их к ограничителю. Затем берем второй ограничитель на дин рейку yxd10, прижимаем его к крайнему автомату и закручиваем винт. Модулька которая расположенная между этими двумя ограничителями надежно зафиксирована, не двигается влево-вправо и уж точно не соскочит.

Похожие материалы на сайте:

• Щит для квартиры hager cosmos
• Ужас в этажном щите

Делаем проект

Непрофессионалу это лучше делать, когда все провода уже проложены, и все цепи учтены. На стадии разработки мы должны создать для себя рабочие чертежи, по которым будут производиться последующие работы, а также найдены подходящие спецификации комплектующих и аксессуаров.

Учёт потребителей, создание групп

Нужно начать с составления полного списка потребителей, если он не делался во время монтажа проводки. Сюда войдёт не утюг и не бра в прихожей, а каждый приходящий к щиту провод, который должен быть записан и обозначен номером.

Системы электроснабжения жилых помещений выполняются по одним и тем же принципам, поэтому схожи между собой. Отдельно запитываются силовые розетки каждой комнаты и отдельно — освещение комнат. Некоторые бытовые приборы не подключаются к распределительным коробкам, их провода идут непосредственно к щиту. Это не всегда объясняется их повышенной мощностью, как у электроплиты, например. Обособленность может быть следствием повышенных требований к защите (бойлер должен подключаться через очень чувствительное УЗО), либо необходимостью отключать прибор локально (кондиционер для обслуживания).

Розетки для каждой комнаты должны запитываться отдельно

Итак, вот типичный список для современной трёхкомнатной квартиры:

• розетки в спальне;
• розетки в гостиной;
• розетки в детской;
• розетки в санузле;
• розетки на кухне;
• розетки в коридоре и прихожей;
• подключение стиральной машины;
• подключение бойлера;
• подключение кондиционера;
• подключение электроплиты;
• освещение в спальне;
• освещение в гостиной;
• освещение в детской;
• освещение на кухне и санузле;
• освещение в коридоре, прихожей и на балконе.

Безусловно, если каждую цепь «посадить» на свой автомат и пустить через УЗО — это будет и надёжнее, и удобнее. Но вопросы компактности и экономичности тоже важны. Некоторые цепи из перечисленных выше можем объединить, если нагрузка будет умеренной, а отдельная автоматика не нужна. Например, пункты 1 и 2, также возможны комбинации 11+12+13 и 14+15.

После объединения список трансформируем в простую таблицу, куда потом внесём данные о номиналах автоматов и УЗО.

Установить автоматический выключатель — просто

Установку автоматического выключателя можно разделить на три части:

1. Крепление Дин-рейки;
2. Установка автоматического выключателя;
3. Подключение автоматического выключателя.

Крепление Дин-рейки

В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.

Для установки Дин-рейки в старый этажный щит, нужно:

• В металлической платформе щита просверлить два отверстия;
• Нарезать в них резьбу;
• Закрепить Дин-рейку при помощи двух болтов.

В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.

Установка автоматического выключателя

После установки Дин-рейки переходим к установки автоматического выключателя.

• Подготовьте автоматический выключатель и длинную отвертку;
• Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
• Отпустите защелку. Она должна зацепится за дин-рейку.

Трехфазный автомат защиты устанавливается аналогичным образом.

Подключение автоматического выключателя

• Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
• Вставьте в зажимы, заранее защищенные провода;
• Затяните зажимы, крепко, но без энтузиазма.

Бытовая серия коммутационной аппаратуры имеет еще одно называние – модульная. Причина этого – все автоматические выключатели, рубильники, а также УЗО собираются из модулей одинаковых ширины. Их габаритные размеры примерно одинаковы.

Важным свойством аппаратуры модульной серии является то, что ее крепление унифицировано. Вспомним, как крепились к поверхности старые автоматические выключатели. Для этого приходилось сверлить отверстия, иногда даже нарезать в них резьбу. А также использовать крепежные изделия: винтики, гаечки, шайбочки. Мало того, что это неудобно, но еще и небезопасно. В электрощитке, часть которого находится под напряжением, замена автоматического выключателя производится с известной долей риска. Оброненный винтик может замкнуть фазу на корпус и устроить короткое замыкание. А уронить его может как дилетант, так и профессиональный электрик.

Для крепления электрооборудования модульной серии винтики не потребуются. Все они устанавливаются на стандартную металлическую планку. Называется она – дин рейка, разберемся, что это такое.

Аббревиатура DIN происходит от сокращения названия Немецкого института по стандартизации Deutsches Institut fur Normund. Строго говоря, эта аббревиатура используется не только для обозначения реек, она применяется в других областях для маркировки стандартных разъемов, параметров крепежных изделий и так далее.

Какие могут быть размеры DIN-рельсы

Все DIN-рейки получили стандартные размеры, по-другому они никогда не выпускаются. Размеры определяются согласно следующему государственному стандарту ГОСТ Р МЭК 60715-2003, ширина в этом случае может быть:

Стоит заметить, что дин-рейка омега может иметь три размера, ведь именно оно является универсальной и используется повсеместно. Узнайте о том, как снять показания с двухтарифного счетчика.

Минимальная длина DIN-рельсы составляет 7.5 см, на нее можно установить один автоматический выключатель. Максимальная 2 метра, такой длина хватить чтобы установить 4 щитка.

Существуют еще небольшие различия в способе изготовления, планки могут быть:

• С отверстиями.
• Сплошные.

Первые дают возможность упростить процесс установки, достаточно прикрутить рейку в готовые отверстия. Расстояние между отверстиями ровняется 10-20 мм, его можно назвать оптимальным.

Литые (сплошные) считаются более надежными, даже при сильных нагрузках они не сгибаются. На такие DIN-рейки можно установить даже несколько автоматов. Вот таким образом можно крепить все приборы во время электрического монтажа.

Особенности установки модульной розетки

Перед монтажом каждого электрического щитка необходимо четко определиться с количеством и порядком расположения всех модульных устройств, входящих в его состав. Это связано не только с необходимостью правильно составить общую схему электроснабжения квартиры, но и напрямую влияет на выбор корпуса распределительного устройства.

Каждый модульный элемент имеет четко определенный размер, который регламентируется стандартом DIN43880. В соответствии с этим документом ширина одного модуля принята равной 17,5 мм.

В зависимости от мощности, на сегодняшний день выпускают две разновидности розетки на дин рейку. Они отличаются, в первую очередь, размером.

Конструкция каждой такой розетки не имеет принципиальных отличий от устройства встраиваемых или накладных моделей. Такая розетка также имеет две рабочих клеммы, к которым подключаются фазный и нулевой провода. В зависимости от назначения, это устройство может быть оснащено заземляющими контактами.

Единственной особенностью таких розеток является их четко регламентированная форма и размер, а также наличие специальной защелки, позволяющей монтировать изделие на рейку.

На рисунке представлены два наиболее распространенных типа розеток, предназначенных для установки на din рейке. Эти модели, помимо размера, отличаются наличием заземляющих контактов.

Розетка без заземления

Ширина этого устройства составляет 1 модуль (17,5 мм), оно очень компактно. Для установки такой розетки не приходится выделять много места. Предназначено подобное изделие для подключения маломощных потребителей, не требующих обязательного заземления, например, светильника или паяльника. Выпускаются модели с номинальным током 6 и 10 А.

Розетка с заземлением

Несколько более габаритной является розетка, имеющая ширину 2,5 модуля. Она оборудована заземляющими контактами и предназначена для питания потребителей, металлические части корпуса которых при работе должны быть заземлены. К таким устройствам можно отнести, например, ручной электроинструмент. Выпускаются модели, имеющие номинальный ток 10 и 16 А.

В пределах двух рассмотренных разновидностей существует достаточно большое количество вариантов конструктивного исполнения розеток, предназначенных для установки на дин рейку, которые предназначены для работы в разных условиях.

Большинство устройств, представленных в магазинах электротоваров, имеют степень защиты IP20, этого вполне достаточно для установки их в распределительном щитке.

Что касается расшифровки обозначения степени защищенности электрооборудования IP, то она очень проста. Первая цифра кода соответствует диаметру предмета, от воздействия которого защищено данное оборудование. Цифра 2 обозначает, что корпус устройства защищен от проникновения в него предметов диаметром более 12,5 мм (пальцев человека или подобных им объектов). Вторая цифра числового кода показывает степень влагозащищенности. 0 соответствует отсутствию какой-либо защиты от влаги.

При необходимости можно выбрать изделие, соответствующее более высоким нормам защиты. Например, розетка с заземлением Bemis 1/16A, имеющая степень защищенности от окружающей среды IP44, предназначена для эксплуатации в сложных условиях. Корпус этого изделия выполнен из прочного пластика, он надежно защищен от пыли и водяных брызг. Это дает возможность активно применять такие розетки на производственных предприятиях.

https://youtube.com/watch?v=7sz6sf-gUPg

Разновидности DIN-реек

Ввиду того, что для крепления модульной розетки зачастую используют дин рейки, рассмотрим их разновидности.

В зависимости от профиля различают несколько видов приспособления:

1. Ω-тип (Омега) или ТН35. Свое название данный тип получил благодаря изогнутым наружу концам рейки. В сечении изделие напоминает букву Омега греческого алфавита. Иное название взято из-за унифицированного размера, ее ширина составляет 35 мм. Этот вид является модерновой и наиболее используемой разновидностью приспособления. В нашей стране она классифицируется как рейка для установки и крепления низковольтных приборов управления и распределения. Кроме того, есть вспомогательная модификация типа Омега с уменьшенной шириной и толщиной профиля. Она не предназначена для монтажа оборудования, но используется для крепления зажимов с тем, чтобы соединять провода монтируемых приборов.

2. G-тип. По внешнему виду изделие напоминает букву G латинского алфавита – от этого и получило свое название. Его концы загнуты во внутреннюю часть профиля, один из которых меньше и ниже другого. Применяется при установке и обсаживании колодок для соединения проводов, аппаратных зажимов и клемм.
3. С-тип. Также, как и предыдущий тип, данная разновидность получила название благодаря форме профиля, концы которого загнуты внутрь и имеют одинаковую длину, напоминающий букву С. Область применения рейки данного типа аналогична G-типу. Тем не менее, определенные устройства или дополнительные приборы, которые требуется установить в щитке, крепятся исключительно на такую форму рейки.

Кроме своей конфигурации дин рейки различаются по материалу изготовления:

1. Сталь со специальным покрытием. Является одним из основных видов материала. Дополнительный слой покрытия обеспечивает защиту изделия от негативного воздействия внешней среды и предотвращает коррозионное разрушение.
2. Медь.
3. Алюминий.

В зависимости от производителя приспособления могут иметь отверстия или насечки, позволяющие без труда их закрепить или разделить на отрезки необходимой длины.

Касательно размеров реек, следует заметить, что они стандартны:

• 35х7,5 мм – наиболее распространенный вариант ввиду того, что большинство электроприборов рассчитано для монтажа посредством реек с данными параметрами;
• 35х15 мм – используется в некоторых областях промышленности для монтажа и крепления профессиональных электротехнических установок;
• 15х5 мм – применяется для установки нестандартных навесных установок, задействованных в узких промышленных областях.

Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!

Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

Изобретение Немецкого института стандартизации, монтажные DIN-рейки позволяют унифицировать и упростить монтаж в электрораспределительных шкафах и шкафах автоматизации.

Размеры DIN-рейки для монтажа

Существуют DIN-рейки нескольких типоразмеров. Широчайшее распространение в электротехнике получили дин-рейки Ω-типа шириной 35 мм и глубиной 7,5 (рис.1) и 15 мм (рис.2).

Именно на них простым защёлкиванием крепятся стандартные модульные устройства (рис.3). Для демонтажа модульного устройства с DIN-рейки надо плоской отвёрткой отжать фиксатор. Кроме самых распространённых 35-мм дин-реек, есть также DIN-рейки других размеров: дин-рейки Ω-типа шириной 15 мм (рис. 4), дин-рейки G- (рис.5) и С-типов шириной 32 мм.

Дин-рейки бывают с перфорацией, позволяющей закрепить дин-рейку, используя только отвёртку и саморезы, и без перфорации (рис.6). Шаг перфорации может составлять 10-15 мм.

Соответствие дин-рейки ГОСТ параметрам

DIN-рейка оказалась настолько удачным изобретением, что как стандартное средство монтажа дин-рейка была принята как в Европе (EN), так и во всём мире (IEC), включая Россию (ГОСТ Р МЭК 60715-2003). ГОСТ описывает стандартные размеры дин-реек Ω-, G- и С-типа. Размеры дин-реек, описанные ГОСТом, это максимальное пространство, которое занимает опорная конструкция рейки и средства крепления (рис. 7), края рёбер и допуски технологические (рис.8). Именно эти параметры являются стандартизированными, таким образом, толщина дин-рейки не является стандартизированным параметром, но обычно составляет от 1 до 1,5 мм.

Длина DIN-реек также может быть разной. Обычно, она составляет до 2 м, иногда производители наносят насечку для того, чтобы было удобно резать дин-рейку в соответствии с размерами электрощита.

В качестве материала используются алюминий, гальванизированная или оцинкованная сталь, реже медь и ПВХ. При выборе типоразмера и материала дин-рейки необходимо учитывать вес аппаратуры, планируемой к размещению на ней. Если для размещения компактных клемм подойдёт перфорированная дин-рейка Ω-типа шириной 15 мм из алюминия, то для монтажа контакторов на большие токи, силовых автоматов, источников питания, УПП и преобразователей частоты, могут понадобиться стальные дин-рейки , толщина которых составляет 1,5 мм. В ГОСТе приводится методология вычисления допустимых нагрузок для всех типоисполнений дин-реек.

Дин-рейка (din-рейка) — из чего изготовлена, основные типы

Дин-рейка (Din-рейка) была изобретена в Германии. Данный элемент сделал электромонтаж более удобным, поэтому и получил свою популярность. Современное защитное оборудование приспособлено под дин -рейку (din-рейку). Процесс установки устройств в распределительный щиток на эту рейку не займет много времени, довольно лишь только отодвинуть губку на приборе и одним щелчком вставить его в рейку.

Дин-рейка (Din-рейка) универсальная

Это устройство рассчитано изготовителем как присущий только для щитовых элемент. Оно целиком обезопасило электромонтажное производство. Обслуживание распределительных щитов, имеющих в своей конструкции рейку, не занимает большого количества времени. Также дин-рейка (din-рейка) экономит внутреннее пространство электрических щитов.

Из чего изготовлена дин-рейка (din-рейка)

Монтажные планки производятся из следующих видов материалов:

1. Сталь с покрытием. Большая часть дин-реек (din-реек) изготовлена именно из этого сырья. Для того чтобы модульный элемент не подвергался коррозии его покрывают специальным антикоррозийным веществом. Это покрытие может выпускаться в различной цветовой гамме: матовый белый металлик либо желтый глянцевый.
2. Алюминий.
3. В редких случаях медные или из ПВХ.

Данный механизм может быть перфорированным и цельный. Перфорация имеет различную длину с разнокалиберным шагом. Диаметр отверстия, на которую она рассчитана, составляет 6мм.

В продаже дин-рейки можно встретить длинной 1 метр и длинной 2 метра. Толщина их варьируется от 0,8мм до 1,5мм.

При монтаже стоит учитывать, что ширина одного установочного устройства составляет 17,5 мм.

Что можно крепить на дин-рейку (din-рейку)

На сегодняшний день рейки используются во всех конструкциях электрических щитов. Современное защитное оборудование производится с расчетом установки их на дин-рейку. Крепления изготавливаются в виде специальных зажимов из металла и пластмасса.

Автомат на дин-рейку (din-рейку)

В основном на дин-рейку крепится защитное оборудование, но для этих же целей, изготавливаются и другие модульные аппараты: реле, клеммы, нулевые шины, электросчетчики, автоматизированные устройства, управляющие и сигнальные механизмы.

Некоторые такие устройства предусмотрены с двумя вариантами крепления, при этом их можно устанавливать как на модульные рейки, так и в отдельности от них.

Современный распределительный щит, который захватывает на стене участок менее 1 кв.м, способен содержать большое количество защитных устройств и прочие составляющие. При этом соблюдается компактность, и не загромождается комната.

Дин-рейка (din-рейка) основные типы

Разделение реек на типы обуславливается их размером, конструкцией и материалом, из которого она сделана, существует ряд видов. По конфигурации они бывают:

• ? — образные. Наиболее востребованная форма, используемая при установке автоматических выключателей, счетчиков, УЗО, а также дифавтоматов. У нас в стране она получила название ТН-35-7,5.
• С – образные. Край таких реек загибают вовнутрь. Эта конфигурация способствует установить на данный вид реек клемменные планки и аппаратные прищепки.
• G – образные. Очень редкий вид. Используются с такой же целью, как и тип С.

Размеры реек соответствуют стандартам ГОСТа. Первый вид может быть трех размеров: 35ммx15мм; 35ммx7,5мм; 15ммx5мм. При этом параметры 35×7,5мм имеют большой спрос при производстве электромонтажа. Рейки типа С имеют показатель соответствующий размеру 32×15мм. Третий вид имеет норматив 32x15x9мм.

Существуют рейки с отверстиями – перфорированные, и без – литые. Перфорированные изделия легче всего устанавливать. Второй элемент более крепкий, так как при большой нагрузке не выгибается.

По виду материала, из которого изготавливают данную конструкцию, эти модули бывают: оцинкованными и алюминиевыми. Второй тип наиболее чаще эксплуатируется.

Дин-рейка (din-рейка) монтаж в электрощит

Все виды автоматических выключателей, имеющиеся в щитке, устанавливаются на рейку. Для этого у модульных механизмов на обратной стороне есть специально предусмотренные зажимы.

Источник питания на автомат на дин-рейке (din-рейке)

Монтажная планка имеет выступы по краям, которые способны удерживать водруженные на нее устройства. В производстве установки рейки необходимо учитывать ширину устанавливаемых механизмов. Для этого следует разрезать рейку, отмерив нужную длину, посредством болгарки или ножовки по металлу.

Применение типичных модульных планок в распределительных щитах упрощают этот процесс.

На начальном этапе необходимо прикрепить рейку к корпусу распределительного щитка на шурупы. Некоторые виды электрических щитов изначально комплектуются данным приспособлением. Затем следует установить защитные автоматические устройства на дин-рейку.

Для этого всего на всего нужно верхним краем крепежа устройства зацепиться за верхний край рейки, и нажать на корпус прибора до щелчка. Далее устанавливается все последующее оборудование идентичным способом. Приборы, благодаря встроенным на задней поверхности крепежам, спокойно перемещаются по рейке как по рельсам.

Этих крепежей обычно два или четыре.

Если что-то надо установить новое, то раннее вмонтированное устройство можно по этим рейкам отодвинуть в сторону. Для того чтобы устройства не могли свободно перемещаться необходимо установить специальные стопоры, которые исключат их передвижение. Некоторые потребители просто загибают края рельсов пассатижами. Это также практичный способ, но менее эстетичный.

В распределительных щитках защитное устройство может фиксироваться путем специально созданных отверстий, при этом свободные места прикрываются шторками, которые очень просто снимаются.

Для присоединения проводов к защитным устройствам, необходимо предварительно заготовить два кабеля, которые идут один к источнику питания, а другой от него. Первым подключается кабель, который питает электролинию.

Это сделать вовсе не трудно: нужно открепить верхний провод защитного устройства и присоединить его к клемме. Такую же процедуру необходимо сделать по отношению ко второму кабелю, идущему к потребителю.

Для облегчения монтажа на модульные рейки наносятся специальные насечки, имеющие определенную длину.

DIN-рейка (дин рейка) — монтаж модульного оборудования. din-рейка размеры

Одним из главных преимуществ современных комплектных и распределительных устройств считается их компактность. Изобретение DIN-рейки позволило кардинально изменить начинку щитовой с электромонтажным оборудованием.

Не так давно в состав квартирного щитка входил один счетчик да две пробки, но на сегодняшний день подобный минимализм считается не только примитивным, но и небезопасным.

Современный щит, занимающий площадь стены меньше квадратного метра, вмещает в себе десять и больше автоматических выключателей, счетчик, нулевую рабочую и защитную шину и другие необходимые элементы. При всем этом не нарушается ни интерьер квартиры и не создаются неудобства для ее жильцов.

Подобную компактность обеспечило широкое внедрение модульной, унифицированной техники. Другими словами, все элементы – счетчики, реле, пускатели, УЗО, малогабаритные выключатели напоминают детали детского конструктора, которые можно легко собирать во многие комбинации.

Немецкие инженеры изобрели гениальную (а, как известно, все гениальное — просто) деталь – DIN-рейку. Она изготовляется в виде перфорированного по всей длине сложного металлического профиля. Выпускаются алюминиевые или стальные гальванизированные DIN- рейки – они отличаются весом, прочностью, а также силой тока, проводимой клеммами заземления. DIN-рейки могут быть сплошными или перфорированными.

Для облегчения разделки на них может быть нанесена предварительная насечка на определенную длину. Аббревиатура DIN на русский язык буквально переводится как Немецкий Институт Стандартизации — Deutsches Institut fur Normund.

Также DIN-рейки различаются по виду профиля. Различные профили напоминают буквы латинского алфавита, поэтому они так и маркируются — Ω, G и С типа.

Для крепления различных элементов модульного оборудования в установочных коробках, электрических шкафах или щитах – УЗО, автоматических выключателей и пр. в поперечном сечении профиля имеются специальные губки. Профиль DIN-рейки сильно напоминает форму рельса, поэтому они имеют и второе название – DIN-рельсы.

Стандартный электрический щит с DIN-рейками отличается удобством и простотой процесса монтажа модульных унифицированных устройств. Ведь намного удобнее крепить в щите автоматический выключатель, просто защелкнув (зафиксировав) его одним движением, чем делать это с помощью винтов.

Все элементы современной автоматики адаптированы под DIN-рейки, поэтому их очень легко устанавливать на рейку – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат установлен на свое место. Для установки одного модуля достаточно несколько секунд.

На сегодняшний день стандартные DIN-рейки применяются не только для установки автоматических выключателей, УЗО, дифференциальных автоматических выключателей, но и для монтажа клемм, различных реле, электрических счетчиков электрических розеток.

din-рейка размеры и тип профиля

Производителем обычно предусмотрено, что DIN-рейка является неотъемлемым элементом щитовой. Однако такую рейку, в случае необходимости, достаточно просто установить в любом необходимом месте. Для этой цели профиль рейки перфорирован отверстиями, благодаря которым его можно закрепить в необходимом месте болтовыми соединениями или саморезами.

В процессе монтажа рейки следует всего лишь учитывать ширину автоматов, которые на нее монтируется. Для того чтобы разрезать DIN-рейку лучше всего использовать болгарку, но это успешно делается и ножовкой по металлу.

Использование типовых реек в электрощитах значительно упрощает обслуживание последних. Чтобы заменить автомат, достаточно всего-лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Как уже говорилось, в зависимости от профиля, существует несколько видов DIN-рейки размеры которых зависят от монтируемого на них оборудования. Самой распространенным является Ω –тип (рейки Омега-типа). Концы такой рейки изогнуты наружу таким образом, что в сечении она похожа на Ω – букву греческого алфавита.

DIN-рейка Ω-типа

Современная металлическая стандартная рейка ТН35 представляет собой специальный профиль шириной 35 мм. Ее разработали специалисты Немецкого Института Стандартизации, после чего как Европейский стандарт (EN) ее приняла Международная электротехническая комиссия (IEC). В 2004 году в качестве национального стандарта рейка ТН35 была принята и в России.

Существует также рейка с уменьшенной шириной и толщиной профиля, на которые устанавливаются клеммы, но не аппараты. Стандартная DIN-рейка шириной 35 мм обычно выпускается отрезками длиной 2 м.

DIN-рейки С-типа и G-типа

Концы реек этих типов загнуты внутрь. В рейках G-типа один конец меньше и ниже другого, поэтому профиль такой рейки напоминает латинскую букву G. Рейки G и С типа обычно используются для установки аппаратных зажимов, клеммных колодок и пр.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Какие бывают типы DIN-рейки?

Сами по себе DIN-рейки

не особо интересны, но глобальная стандартизация их размеров гарантирует, что компоненты, изготовленные для DIN-реек, будут совместимы в разных странах и отраслях. Итак, что такое DIN-рейки и какие бывают типы?

Для чего используется DIN-рейка?

DIN-рейки

— это стандартная система крепления на рейке для компонентов, которая используется для надежного крепления электрических и промышленных устройств управления, таких как автоматические выключатели, клеммные блоки и корпуса для электроники.

Кто изобрел DIN-рейку?

Первоначально задуманное в Германии название DIN-Rail было основано на DIN (Deutsche Industrie Norm), что переводится как Немецкий промышленный стандарт, который определяет размеры и допуски направляющих, чтобы позволить производителям разрабатывать методы монтажа и сборки для продуктов, предназначенных для монтаж на рельс.

DIN-рейка возникла в результате проекта с Phoenix Electrical Supply Company и RWE (Rhine Westphalian Electric Power Utility)

Какие бывают типы DIN-рейки?

DIN-рейки Top Hat TS35 35 мм

DIN-рейка с цилиндрической крышкой шириной 35 мм является наиболее распространенной DIN-рейкой на рынке, на некоторых рынках ее часто называют TS35, эта DIN-рейка часто используется для монтажа широкого спектра промышленных управляющих устройств и компонентов, начиная с автоматические выключатели и контроллеры двигателей для удаленного ввода / вывода, встроенных платформ и других печатных плат.

DIN-рейки

доступны в стандарте TS35 с глубиной канала как 7,5 мм (стандарт), так и 15 мм («глубокая шляпа»). Как правило, для большинства приложений будет использоваться стандартный цилиндр диаметром 7,5 мм.

15-миллиметровая миниатюрная DIN-рейка TS15

В сценариях, где пространство имеет решающее значение, можно использовать миниатюрный верх, ширина которого составляет всего 15 мм, и они обычно имеют меньшую глубину — 5,5 мм. Эти DIN-рейки также часто используются для монтажа небольших компонентов, таких как компактные распределительные коробки и реле.

32 мм C-образный профиль TS32 DIN-рейки

Секция TS32 C шириной 32 мм не так распространена в настоящее время, поскольку в большинстве случаев установка сводится к 35-мм цилиндру.

Хотя вы не будете видеть этот стиль слишком часто, он предлагает превосходную поддержку, чем другие конструкции, и может использоваться в приложениях, где компоненты особенно тяжелые, такие как блоки питания и трансформаторы.

Поскольку это старое поколение, большинство современных компонентов и корпусов не предназначены для него, поэтому вам придется использовать адаптер для TS35.

DIN-рейки TS типа G

Названные в честь G-образной формы, они имеют более глубокую выемку с одной стороны, чем с другой.

Более глубокий из двух внешних каналов на DIN-рейке G-профиля обычно располагается у нижнего края, когда рейка монтируется на панели, обеспечивая дополнительную поддержку для любых более тяжелых или более мощных компонентов, которые вы, возможно, захотите установить.

Секции DIN-рейки с пазами и без пазов

DIN-рейка

также доступна с монтажными пазами или без них.Готовые монтажные прорези бывают двух разных конфигураций: стандартные (прорези 6,3 x 18 мм) или длинные (прорези 5,2 x 25 мм). Эти предварительно изготовленные пазы позволяют быстро и легко закрепить DIN-рейку в корпусе и устраняют необходимость в перфорационном инструменте.

Что такое DIN-рейка? — Корпус системы управления

DIN означает «Deutsches Institut fur Normung», что означает «Немецкий институт стандартизации». В 1970-х годах название DIN стало официальным символом технической стандартизации в Германии.

Стало обычным явлением установка оборудования автоматизации на 35-миллиметровые DIN-рейки. Стандарт DIN используется для нормализации монтажа для всего, от ПЛК до небольших приводов в Северной Америке.

Что такое установка на DIN-рейку?

A DIN-рейка — это металлическая рейка стандартного типа, широко используемая для установки автоматических выключателей и промышленного управляющего оборудования внутри стоек с оборудованием. Эти изделия обычно изготавливаются из холоднокатаного листа углеродистой стали с оцинкованной или хромированной блестящей поверхностью.

Основы DIN-рейки

Стандартная конструкция для крепления клеммных колодок и небольших электрических компонентов к плоским металлическим панелям — это так называемая DIN-рейка.

Это узкий металлический канал из гнутой листовой стали или экструдированного алюминия с краями, предназначенными для «защелкивания» пластиковых компонентов.

На следующей фотографии показаны клеммные колодки, релейные гнезда, предохранители и другие клеммные колодки, установленные на горизонтальной длине DIN-рейки в корпусе системы управления:

Две фотографии клеммной колодки, прикрепленной к длине DIN-рейки — одна сверху и одна снизу — показывают, как специально сформированные рычаги на каждом модуле клеммной колодки подходят к краям DIN-рейки для надежного крепления:

DIN-рейка сама крепится к любой плоской поверхности с помощью винтов, вставляемых в прорези в ее основании.В большинстве случаев рассматриваемая плоская поверхность представляет собой металлическую субпанель электрического шкафа, к которой прикреплены все электрические компоненты этого шкафа.

Очевидным преимуществом использования DIN-рейки для фиксации электрических компонентов по сравнению с индивидуальным креплением этих компонентов к субпанели с помощью их собственных наборов винтов является удобство: для монтажа и демонтажа компонента, прикрепленного к DIN-рейке, требуется гораздо меньше труда, чем для компонента, прикрепленного с его помощью. собственный набор специальных винтов.

Это удобство значительно облегчает задачу изменения конфигурации панели.С таким большим количеством различных устройств, изготовленных для монтажа на DIN-рейку, легко модернизировать или изменить компоновку панели, просто отсоединив компоненты, переместив их в новые места на рейке или заменив их другими типами или стилями компонентов.

Монтаж на DIN-рейку

На следующей фотографии показаны некоторые из разнообразных компонентов, устанавливаемых на DIN-рейку.

Слева направо мы видим четыре реле, источник питания и три преобразователя протокола HART, все они прикреплены к одной и той же прессованной алюминиевой DIN-рейке:

Как упоминалось ранее, DIN-рейка доступна как в штампованном стальном, так и в штампованном алюминиевом исполнении.

Здесь показано сравнение двух материалов: листовая сталь слева и алюминий справа:

Форма DIN-рейки, показанная на всех фотографиях, известна как DIN-рейка «в цилиндре».

Разновидностью конструкции DIN-рейки является так называемая G-рейка, имеющая заметно отличающуюся форму:

К счастью, многие модульные клеммные блоки сформированы с возможностью закрепления на DIN-рейке любого типа, например, эти два специальных блока, левым примером является клеммный блок со встроенным выключателем, а правый Примером является «заземляющая» клеммная колодка, точки подключения которой электрически являются общими для самой DIN-рейки:

Если вы исследуете нижнюю структуру каждого блока, вы увидите конструкции, предназначенные для крепления либо к краям стандартной («цилиндрической») DIN-рейки, либо к DIN-рейке в форме буквы «G».Существуют и меньшие стандарты DIN-рейки, хотя они встречаются гораздо реже, чем стандартный размер 35 мм:

Приятной особенностью многих клеммных колодок типа DIN-рейки является возможность прикреплять заранее напечатанные номера клемм.

Это значительно упрощает документирование проводки, поскольку каждое клеммное соединение имеет свой уникальный идентификационный номер:

статей, которые могут вам понравиться:

Различные электрические символы

Стандарты практической калибровки

Электрический выключатель работает

Возможность устройства Fieldbus

Кабельные вводы на шкафах

DIN-рейки

— все, что вам нужно знать — электрические

Распространение сложных электрических систем в современных промышленных приложениях означает, что DIN-рейки используются почти везде, для монтажа всего, от простого автоматического выключателя до формирователя сигнала — или программируемого логического контроллера, или пускателя двигателя. Панели управления, использующие крепления на DIN-рейке, используются в системах кондиционирования воздуха и телекоммуникациях, в зданиях и системах управления энергией, а также во многих гражданских и промышленных электрических установках.

Что такое DIN-рейки?

DIN-рейки

в основном представляют собой полоску литого металла для монтажа изолированной клеммной колодки. Оригинальные клеммные колодки были изобретены одновременно с шиной и спроектированы как длинная полоса плотно упакованных клемм. Керамический фарфоровый блок, в котором они были размещены, был закрыт только с одной стороны, чтобы предотвратить возможное короткое замыкание в случае, если соседний блок будет случайно установлен неправильно.Фарфоровые блоки должны были обеспечивать надежный корпус, но с возможностью легкого снятия и изменения положения, поэтому направляющая была спроектирована с асимметричным профилем, в котором блоки можно было закрепить.

История проектирования

DIN-рейки

приближаются к своему первому столетнему юбилею с момента их первоначального изобретения немецким инженером-электриком в 1928 году. В настоящее время почти каждая крупная электрическая установка будет установлена ​​на одной из этих сборочных направляющих электрического устройства, и они являются одними из немногих. электрическое оборудование, которое является стандартным во всем мире.Само название является аббревиатурой от немецкого «Deutsches Institut für Normung», что является просто названием Немецкого института стандартов, опубликовавшего исходные спецификации. Эти спецификации были стандартизированы в 1950-х годах, а затем приняты институтами стандартизации Европы и Северной Америки.

Типы DIN-рейки

Первоначальная концепция шины имела G-образный профиль, который обеспечивал прочное механическое соединение, предотвращал обратную установку и позволял точно регулировать положение клеммных колодок, поскольку они могли скользить по ней в боковом направлении.Рельс G-образного сечения и его компоненты вскоре были приняты другими производителями электротехники, а позже к ним присоединилась так называемая профильная конструкция «цилиндра», симметричная версия шины, более подходящая для установки более легких компонентов. Этот профиль со временем стал настолько популярным, что многие производители клеммных колодок сделали их одинаково совместимыми с обоими типами DIN-реек. Также была разработана другая направляющая с профилем C-образного сечения, которая подходит для некоторых более тяжелых или больших приложений, таких как трансформаторы или источники питания.

Стандартная DIN-рейка шириной 35 мм сегодня чаще всего используется для монтажа реле, автоматических выключателей, контроллеров и другого электрического оборудования. Доступны два типа, глубиной 5 мм или 7,5 мм, при этом большинство существующих и новых конструкций устанавливаемых электрических компонентов относятся к этому типу. Диаметр 7,5 мм является более экономичным и подходит для большинства современных приложений, а диаметр 15 мм больше подходит для установки более тяжелых компонентов.

С-образные или G-образные направляющие шириной 32 мм были первым поколением направляющих DIN и реже встречаются в современных конструкциях, которые не требуют такой прочности для удержания компонентов на направляющей. Этот тип рейки по-прежнему используется для установки более крупных или тяжелых компонентов, но могут потребоваться дополнительные монтажные аксессуары. Рельсы C-образного сечения обычно бывают четырех популярных размеров, соответствующих их глубине в мм: C20, C30, C40 и C50.

Миниатюрная верхняя рейка шириной 15 мм обычно используется для монтажа компонентов в компактных щитовых панелях или в ограниченных пространствах, таких как небольшая распределительная коробка, а также существует конфигурация шириной 75 мм для более тяжелых компонентов.

Как правильно выбрать DIN-рейку

Помимо трех основных профилей, DIN-рейки бывают различных типов и конфигураций в зависимости от размера, материалов и покрытия.За исключением тех клемм, как заземляющая шина, которые обеспечивают преднамеренное заземление, клеммные колодки DIN-рейки полностью электрически изолированы от проводящей способности металла рейки, основная функция которой заключается в обеспечении надежной фиксации этих клеммных колодок. Многие панели DIN-рейки используются в экстремальных условиях, таких как железные дороги, атомные электростанции и фабрики, поэтому они должны быть устойчивыми к механическим ударам и вибрации, а также к коррозии.

Большинство DIN-реек изготавливаются из стали, нержавеющей стали, алюминия или меди с каким-либо защитным покрытием, например цинком. Затем эти металлы химически обрабатываются раствором хрома, который в соответствии с действующими стандартами по уменьшению количества опасных веществ, скорее всего, будет трехвалентным хромом. Какие материалы лучше всего подходят для установки на DIN-рейку, зависит от ее рабочей среды, при этом разные металлы обеспечивают большую или меньшую устойчивость к коррозии или гальванизации.

• Нержавеющая сталь обеспечивает максимальную прочность и устойчивость к коррозии, но стоит дороже, чем алюминий или оцинкованная сталь.
• Анодированный алюминий обеспечивает большую коррозионную стойкость, чем оцинкованная сталь, во влажных средах, но он слабее и менее рентабелен.

Оцинкованная сталь

• представляет собой лучшее универсальное решение для большинства общих применений, обеспечивая высокую коррозионную стойкость, прочность и экономическую эффективность.
• Медь может использоваться, когда шина выполнена в качестве шины заземления.

Стандарты

С середины прошлого века производство DIN-рейки соответствует общепринятым стандартам, первоначально установленным Немецким институтом и принятым Европейским союзом и Национальной ассоциацией производителей электрооборудования в США. Австралийские стандарты для DIN-реек аналогичны.

Текущим стандартом, применимым к DIN-рейкам, является IEC / EN 60715: 2017, который представляет собой общий стандарт, регулирующий многие аспекты управления низковольтными устройствами и распределительными устройствами, включая монтажные размеры на рейке для механической опоры таких электрических устройств.Он заменяет предыдущие европейские и британские стандарты:

.

• EN50022 / BS5584 регулирует верхние направляющие шириной 35 мм x 15 мм и 35 мм x 7,5 мм;
• EN50023 / BS5585 регулировал цилиндрическую рейку шириной 75 мм;
• EN50024 и 50025 / BS5683 и 5824 регулируемые рельсы C-образного сечения различных размеров;
• EN50035 / BS5825 управлял рельсом G-профиля шириной 32 мм;
• EN50045 / BS6273 регулировал миниатюрную направляющую для цилиндра 15 мм x 5,5 мм.

Основы DIN-рейки | designnews.com

Если вы имеете дело с электрическими установками для промышленных систем управления, несомненно, вы слышали термин DIN-рейка или использовали DIN-рейку в своих установках. Возможно, вы даже прочитали пару статей о некоторых продуктах, которые устанавливаются на DIN-рейку, например клеммных колодках или контакторах. Хотя много времени было потрачено на обучение клиентов продуктам, монтируемым на DIN-рейку, очень мало времени было потрачено на основу этой системы, на саму DIN-рейку.Получив ценное представление о применении DIN-рейки в среде управления, например о доступных материалах, опциях и отпечатках ног, новые и давние пользователи DIN-рейки могут лучше использовать этот отраслевой стандарт.

DIN, аббревиатура от «Deutsche Institute von Normen» или «Немецкий институт стандартов», является мировым стандартом, обеспечивающим однородность размеров продуктов независимо от производителя. DIN-рейка — это металлическая рейка, используемая для крепления различных электрических компонентов (например, клеммных колодок, пускателей двигателей, реле, автоматических выключателей, контакторов, удаленного ввода-вывода, источников питания и т. Д..) в шкафу управления. Поскольку рейка изготавливается в соответствии со стандартами DIN, конечные пользователи могут выбрать изделия для монтажа на рейку DIN от разных производителей (например, клеммные колодки от XYZ Corporation и контакторы от ABC Corporation) и установить их на одной рейке. Это дает конечному пользователю свободу указывать требуемые электрические компоненты, не заботясь о привязке к одному поставщику из-за монтажной рейки (Предупреждение: будьте осторожны при использовании проприетарных монтажных рельсов, которые не соответствуют стандартам DIN).Кроме того, использование DIN-рейки экономит время и пространство (нет необходимости монтировать все компоненты на панели), а также обеспечивает центральное место, где можно быстро и эффективно подключить внешнюю и внутреннюю проводку.

МАТЕРИАЛЫ

DIN-рейка доступна из различных недрагоценных металлов, наиболее распространенными из которых являются сталь, алюминий, нержавеющая сталь и медь. Кроме того, DIN-рейка доступна с различной отделкой по отношению к основному металлу. Наиболее распространенной комбинацией основного металла и отделки в промышленности является оцинкованная сталь с желтым хромированием.Цинк менее благороден, чем сталь, и жертвует собой ради защиты основного металла от элементов / коррозии. Желтый хромат защищает цинковое покрытие от износа и образования оксида цинка. Однако выбор типа металла зависит от области применения.

При выборе DIN-рейки с особым металлическим составом необходимо учитывать несколько факторов; материал корпуса / шкафа управления, окружающая среда (обычно уже определяется выбором материала корпуса), устанавливаемые изделия и требования к короткому замыканию для заземления.Например, если вы выбрали алюминиевый корпус, следует выбрать алюминиевую DIN-рейку. Алюминиевый корпус, вероятно, был выбран из-за агрессивной или влажной среды, и отклонение от спецификации материала на DIN-рейке может привести к той ситуации (коррозия), которую вы пытались избежать. Использование разнородных металлов (алюминиевый корпус и стальная DIN-рейка) создает так называемый гальванический элемент, который может привести к гальванической коррозии. Гальваническая коррозия в конечном итоге приводит к повреждению алюминиевого корпуса и может вызвать проблемы с электрическим заземлением.При установке тяжелых компонентов, таких как большие ПЛК, стальная шина является лучшим выбором из-за ее прочности и долговечности. И хотя все металлические шины могут использоваться в качестве шины заземления, медная DIN-рейка обеспечивает оптимальную проводимость для создания пути к земле. Краткое справочное руководство по определению металлических конструкций для DIN-рейки см. На рисунке XXX.

ПЕЧАТЬ НОЖКИ

В дополнение к спецификациям материалов, DIN-рейка доступна в различных посадочных местах. Доступны три основных следа; ТС-32, ТС-35 и ТС-15.

• Рельс TS-32 (ширина 32 мм) обычно называют шиной G, J или C из-за ее физической формы. Эта рейка была первым поколением опор для DIN-рейки и известна прочностью, с которой она удерживает компоненты на рейке. Многие новые конструкции компонентов, монтируемых на DIN-рейку, не учитывают эту площадь или требуют дополнительных аксессуаров для монтажа. Однако он по-прежнему используется для монтажа больших ПЛК, трансформаторов, контакторов или источников питания.

• TS-35 (шина шириной 35 мм) является отраслевым стандартом.Большинство существующих и новых конструкций компонентов, монтируемых на DIN-рейку, имеют такую ​​площадь основания. TS-35 доступен в двух профилях: (1) «Standard» высотой 7,5 мм и (2) «High Hat» высотой 15 мм. Рейка высотой 7,5 мм подходит для большинства применений и является наиболее рентабельной из двух. Однако при установке тяжелых компонентов, таких как большие ПЛК, трансформаторы, контакторы, приводы, источники питания и т. Д., Направляющая высотой 15 мм обеспечивает необходимую дополнительную прочность и долговечность.

При выборе посадочного места убедитесь, что все указанные компоненты соответствуют посадочному месту. Полное представление всех профилей / отпечатков стоп показано на рисунке XXX.

ОПЦИИ МОНТАЖА

DIN-рейка также доступна с монтажными пазами или без них. Готовые монтажные прорези бывают двух различных конфигураций: стандартные (прорези 6,3 x 18 мм) или длинные (прорези 5,2 x 25 мм). Эти предварительно изготовленные пазы позволяют быстро и легко закрепить DIN-рейку в корпусе и устраняют необходимость в перфорационном инструменте.Большинство поставщиков DIN-рейки также предлагают перфорированные отверстия по спецификации заказчика. Предлагаемые дополнительные услуги с добавленной стоимостью включают установку на шпильку PEM и обрезку по длине DIN-рейки (стандартная длина DIN-рейки составляет 2 метра и 1 метр). Эти услуги полезны, если у вас нет инструментов, необходимых для перфорации и резки рельсов, или вы просто хотите сократить время установки.

ШИНА ЗАЗЕМЛЕНИЯ

При использовании клеммной колодки заземления (защитного проводника) DIN-рейки саму DIN-рейку можно использовать в качестве шины заземления.Ниже приведена иллюстрация того, как система работает, чтобы проложить путь к земле; клемма заземления имеет металлическую ножку, которая врезается в DIN-рейку, рейка крепится к корпусу, а корпус подключается к заземлению. Эта система позволяет размещать все компоненты управления и их требования к заземлению на одной шине и в одном месте (отдельная шина заземления больше не требуется). Преимущества этого включают снижение затрат на установку, экономию места на панели и возможность быстрого и легкого устранения неисправностей.При использовании DIN-рейки в качестве шины заземления особое внимание следует уделять характеристикам шины при коротком замыкании. Свойства рельса при коротком замыкании будут зависеть от металлического материала и площади поверхности рельса (относительно отпечатка стопы). Ссылка на характеристики короткого замыкания DIN-рейки и расчет короткого замыкания можно найти на рисунке XXX.

ЗАКЛЮЧЕНИЕ

Как вы теперь можете видеть, для определения DIN-рейки требуется больше размышлений, чем вопрос: «Устанавливаются ли мои компоненты на эту рейку?» Использование DIN-рейки в следующем дизайне панели управления поможет сэкономить время, деньги и придать работе профессиональный вид.Однако необходимо потратить некоторое время на то, чтобы выбрать лучший вариант, соответствующий рассматриваемому приложению; проблемы окружающей среды, гальваническая коррозия, требования к короткому замыканию и варианты монтажа.

Выбор металла

Корпус Металл	DIN-рейка Металл	Примечания:
Нержавеющая сталь	Нержавеющая сталь	Нержавеющая сталь стойкость к коррозии обеспечивает оптимальную стойкость к коррозии . Однако он не так рентабелен, как оцинкованная сталь или алюминий.
Алюминий	Анодированный алюминий	Анодированный алюминий DIN-рейка подходит для влажных сред, где оцинкованная сталь не обеспечивает оптимальной защиты от коррозии. Однако алюминий не такой прочный и не такой экономичный, как оцинкованная сталь.
Листовая сталь	Оцинкованная сталь или Медь	Оцинкованная сталь обеспечивает лучшее решение для общего применения благодаря своей прочности, антикоррозийному покрытию и экономической эффективности.
Пойкарбонат или стекловолокно	Любой материал	Выбирайте в зависимости от области применения. Алюминиевая направляющая для влажных сред. Стальной рельс для стандартных требований. Стальной рельс — самый рентабельный из всех рельсов. Нержавеющая сталь для оптимальной коррозионной стойкости. Медная шина для использования в качестве шины заземления.

Свойства короткого замыкания

макс.Ток короткого замыкания [кА] / 1 с

* Согласно UL 1059 монтажные рейки клеммной колодки защитного проводника, предназначенной для подсоединения к шине, обозначенной как защитный проводник, должны быть из стали, медного сплава или алюминиевого сплава.

Формула: S = квадратный корень из l ² xt, деленный на k

S = минимальное поперечное сечение в мм ² или AWG

I = ток короткого замыкания в амперах

T = время реакции выключения в с

K = коэффициент материала

За дополнительной информацией обращайтесь к Дину Нортону, [электронная почта защищена], или по телефону (910) 259-5050 или (800) WIELAND, или введите 544.

Выбор материала корпуса и DIN-рейки
Металлический корпус	Металлическая DIN-рейка	Примечания
Нержавеющая сталь	Нержавеющая сталь	Нержавеющая сталь DIN-рейка обеспечивает оптимальную прочность и устойчивость к коррозии . Более высокая стоимость.
Алюминий	Анодированный алюминий	Анодированный алюминий DIN-рейка лучше подходит для влажных сред, чем оцинкованная сталь.
Листовая сталь	Оцинкованная сталь или медь	Оцинкованная сталь обеспечивает лучшее решение для общего применения благодаря своей прочности, антикоррозийному покрытию и экономической эффективности.
Поликарбонат	Любой материал	Стальная шина для стандартного использования. Алюминиевая рейка для влажных сред. Медная шина в качестве шины заземления.

Дин Нортон — вице-президент по маркетингу в WAGO Corporation

Что такое монтаж на DIN-рейку? Как это работает и для чего используется.

DIN-рейки — это распространенный метод установки промышленных компьютеров рядом с другим оборудованием в электрическом шкафу, стойке или на стене. Но что такое установка на DIN-рейку? И если на то пошло, что такое DIN-рейка? В нашем последнем видео о Tech Edge мы познакомим вас с основами. Посмотрите видео или прочтите стенограмму ниже.

Что означает DIN?

DIN-рейки названы в честь немецкого перевода Немецкого института стандартов, где эта конкретная система крепления на рейку была впервые создана в конце 1920-х годов.Направляющие выпускаются в нескольких различных вариантах, но имеют схожие характеристики во всем мире, что делает их отличным монтажным решением для любого электрического оборудования.

Теперь, вероятно, будут небольшие различия в зависимости от конкретного оборудования, которое вы пытаетесь установить, а также от используемых вами DIN-реек, но давайте посмотрим на два примера монтажа на DIN-рейку из нашей собственной линейки продуктов.

Что такое установка на DIN-рейку и как она работает?

Для некоторых промышленных систем, таких как Helix 500, первым делом необходимо прикрепить кронштейны для настенного монтажа. Они будут служить точками крепления самих зажимов для DIN-рейки.

Затем мы прикрепляем зажимы DIN-рейки к кронштейнам для настенного монтажа, и теперь вы готовы к установке системы.

Чтобы установить его на DIN-рейку, вы просто вставляете нижнюю часть зажима в нижний канал рейки и слегка надавливаете и поднимаете, пока он не встанет на место со щелчком.

Для других систем, таких как CL200, зажимы для DIN-рейки устанавливаются непосредственно на шасси. Чтобы удалить или переместить, вы просто нажмите, чтобы сжать внутреннюю пружину, и она освободится.

Итак, вот как вы устанавливаете промышленный ПК на DIN-рейку. Если возникнут вопросы, обязательно оставьте их в комментариях. Если вам понравилось это видео, поставьте лайк и обязательно подпишитесь на больше. От всей команды OnLogic, спасибо за просмотр, увидимся в следующий раз на Tech Edge.

Возможность подключения — DIN-рейка Advantage

Стандартизированное монтажное оборудование от Industrial Automation для управления развлечениями

Следующая статья появилась в журнале ESTA’s Protocol, Winter 2006, и перепечатывается с разрешения.

© 2006 Ассоциация развлекательных услуг и технологий

МЫ ВСЕ БЫЛИ ЗДЕСЬ: собирает систему управления из комплектов ряда производителей, включая груду печатных плат, детали для монтажа в стойку и около мили разных кабелей. Итак, мы приступаем к маркировке и сверлению отверстий в коробках NEMA, панелях стойки или любой другой плоской поверхности, которая напоминает хороший дом для компонентов печатной платы, и устанавливаем несколько стоек, чтобы предотвратить короткое замыкание.Наконец, момент истины — карты готовы к установке в их новые дома. Но подождите — как бы я ни думал, насколько точным я был со всем монтажом и сверлением, никогда не выходит из строя тот четвертый винт, который никогда не оказывается в нужном месте. Итак, я иду, трачу огромное количество оплачиваемого времени только на установку оборудования, когда я действительно. . .

Что ж, те дни медленно исчезают с миграцией простой, но элегантной технологии из мира промышленной автоматизации в страну управления развлечениями. Эта технология называется DIN-рейкой, это стандартизированный элемент монтажного оборудования, предназначенный для уменьшения затрат, времени и неудобств при сборке кучи небольших устройств в более крупную связную систему. DIN-рейка не является новым изобретением, но только недавно она была принята на вооружение некоторыми производителями в нашей отрасли. Идея DIN-рейки заключается в следующем: вы берете один длинный кронштейн (рейку), прикручиваете его к коробке или к любой другой подложке, необходимой для крепления ваших устройств, а затем прикрепляете к ней все свои электронные устройства.Одиночный кронштейн обеспечивает аккуратный монтаж всего в линию, с очень небольшим количеством отверстий, гаек и болтов, что позволяет установщику больше сосредоточиться на подключении оборудования, чем на установке устройств на что-то. Это намного эффективнее, а результат обычно намного аккуратнее и удобнее.

Еще одно преимущество DIN-рейки заключается в том, что благодаря ее долгой истории в области промышленной автоматизации существует большое количество устройств, не входящих в нашу отрасль, которые применимы к тому, что мы делаем. Такие элементы, как коммутаторы Ethernet, источники питания постоянного и переменного тока, широкий спектр клеммных колодок и дискретные силовые реле — это лишь некоторые из интересных промышленных продуктов, доступных для монтажа на DIN-рейку. Это здорово, поскольку открывает ряд возможностей для настраиваемого интерфейса и устройств управления, состоящих из устройств промышленной автоматизации, в сочетании с устройствами, предназначенными для развлечений. А поскольку большинство из них маленькие и одноцелевые, вы можете сэкономить много денег на рабочей силе, корпусах и устройствах.

При выборе DIN-рейки для проекта необходимо учитывать лишь несколько моментов. Во-первых, самая большая разновидность рельсов — это металл, из которого они сделаны. Выбор подходящего металла для работы важен, особенно в том случае, если сама шина используется для заземления системы. Обычно лучше выбрать рейку из того же металла, что и коробка, в которую вы ее устанавливаете. Это предотвратит коррозионное взаимодействие металлов, сохранив заземление. Рельсы доступны из нержавеющей стали, стали (оцинкованной или оцинкованной), алюминия или меди.

И, наконец, профиль. Существует три стандартных профиля для DIN-рейки, и необходимо убедиться, что вы выбрали правильную рейку для устройств, на которые вы устанавливаете. Некоторые устройства принимают разные профили, но рекомендуется сначала проконсультироваться с производителем, чтобы получить правильную спецификацию направляющих. Некоторые профили встречаются чаще, чем другие, и, как правило, производители следуют этой тенденции при разработке устройств.Самая распространенная форма — TS35 (DIN 46277-2), диаметр которой составляет 35 мм, а глубина — от 7,5 до 15 мм.

Благодаря своей простоте и эффективности, DIN-рейка будет и дальше использоваться в нашей отрасли. Широкая доступность устройств и корпусов, включающих DIN-рейку, продолжает расти, что упрощает разработку подходящей системы практически для любой работы с использованием устройств и компонентов как нашей отрасли, так и отрасли в целом.

Gary Douglas

SCIDYNE :: Принадлежности для DIN-рейки

Монтажное оборудование для монтажных плат и сборок

DIN-рейка

DIN-рейка, иногда называемая Top-Hat Rail, представляет собой стандартизированную (EN 50022) металлическую рейку шириной 35 мм с шляпообразное сечение.Он широко используется для крепления компонентов, узлов и устройств промышленного управления внутри стоек и корпусов оборудования.

Эти рельсы изготовлены из стали и покрыты белым цинком. Их рисунок с прорезями обеспечивает простой монтаж. Продаются длиной 1016 мм (40 дюймов) и доступны в обычно используемых стандартных высотах 7,5 мм и 15 мм.

• ---

• Инвентарный номер:

• 121-0005

• ---

• Ценообразование по бюджету:

• $ 16.88/001 — 009
• 16,20 долл. / 010 — 024
• 15,56 долл. США / 025 — 049
• Свяжитесь с нами для получения дополнительных скидок

• ---

• Стандартное время выполнения:

• На складе — 2 недели

• ---

• Инвентарный номер:

• 121-0020

• ---

• Бюджетное ценообразование:

• 17,21 долл. США / 001-009
• 16,52 долл. США / 010–024 15167
• долл. США86/025 — 049
• Свяжитесь с нами для получения дополнительных скидок

• ---

• Типичное время выполнения заказа:

• На складе — 2 недели

• ---

121-0003 и тип 121-0010) для установки на симметричную DIN-рейку, асимметричную DIN-рейку и рейку серии A. Рекомендуемое использование — два зажима, равномерно расположенных через каждые четыре дюйма. Пользователи также сочли этот зажим практичным при установке собственных компонентов на DIN-рейку.Зажим будет надежно зафиксирован на месте при использовании предложенного рисунка отверстий, показанного ниже. Толщина материала должна быть около 0,0625 дюйма.

• ---

• Номер запаса:

• 121-0004

• ---

• Бюджетная цена:

• 2,65 / 001-009
• 2,52 долл. США / 010
• 2,39 долл.

  Этот зажим DIN имеет центральное отверстие, в которое вмещается резьба крепежного винта 4-40 с плоской головкой, проходящего снизу вверх. В качестве альтернативы можно вставить два самореза сверху, используя расстояние между отверстиями 0,709 дюйма. Крепежные винты в комплект не входят.

  • ---

  • Номер запаса:

  • 121-0013

  • ---

  • Бюджетное ценообразование:

  • 0,85 долл. 50+
  • Свяжитесь с нами для получения дополнительных скидок. и этот зажим встанет на место.Быстрая сборка снижает производственные затраты.

    • ---

    • Номер запаса:

    • 121-0014

    • ---

    • Бюджетное ценообразование:

    • 0,85 долл. 50+
    • Свяжитесь с нами для получения дополнительных скидок

    • ---

    • Стандартное время выполнения:

    • На складе — 2 недели

    • ---

    ---

    Изолированный монтажный зажим

    Простой и практичный способ крепления устройств к DIN Железнодорожный.Один винт проходит через отверстие (обычно 0,125 дюйма) в компоненте, который необходимо установить, в центральное отверстие зажима. Включает в себя саморез и плоскую шайбу для крепления компонентов.

    • ---

    • Инвентарный номер:

    • 121-0015

    • ---

    • Ценообразование по бюджету:

    • 0,92 долл. США / 001–009
    • 0,87 долл. США / 010–024
    • 0,83 долл. США / 025–049
    • 0,78 долл. США / 50+

    • ---

    • Стандартное время выполнения:

    • На складе — 2 недели

    • ---

    ---

    Концевой упор

    Концевые упоры предотвращают смещение компонентов по DIN-рейке в поперечном направлении.Обычно используется по одному ограничителю на каждом конце рельса, плотно прилегающему к компонентам.

    • ---

    • Номер запаса:

    • 121-0018

    • ---

    • Бюджетное ценообразование:

    • 1,50 долл. 50+
    • Свяжитесь с нами для получения дополнительных скидок

    • ---

    • Стандартное время выполнения:

    • На складе — 2 недели

    • ---

    ---

    Универсальный винтовой зажим для крепления на DIN-рейку

    для установки на симметричную (Top-Hat EN 50022) и асимметричную (G тип EN 50035, BS 5825, DIN 46277-1) DIN-рейку. Плоская монтажная поверхность и три монтажных отверстия без резьбы делают этот зажим универсальным для установки различных устройств на DIN-рейку. Отверстия рассчитаны на установку крепежных винтов с крупной резьбой # 6 или M3 (не входят в комплект). При установке стандартной печатной платы 0,0625 дюйма длина винта 0,375 дюйма является хорошим выбором.

    • ---

    • Инвентарный номер:

    • 121-0019

    • ---

    • Бюджетная цена:

    • $ 1.85/001 — 009
    • 1.76 $ / 010 — 024
    • $ 1.67 / 025 — 049
    • $ 1.57 / 50+
    • Свяжитесь с нами для получения дополнительных оптовых скидок

    • ---

    • Стандартное время выполнения:

    2 нед.

    • ---

    Вы также можете быть заинтересованы в этих продуктах

    • SNAPTRACK
    • Этот непроводящий, жесткий экструдированный канал из ПВХ позволяет быстро и надежно монтировать сборки и печатные платы «Snap-In».
