Для чего нужна гофра для кабеля: нужна ли она и чем отличаются разные типы

нужна ли она и чем отличаются разные типы

Для монтажа электропроводки обычно используется кабель, не поддерживающий горение, например, ВВГнг или NYM. Тогда зачем дополнительно применять гофрированную трубу? От чего она может защитить и в каких случаях применяется? Мы расскажем, какие виды гофры бывают и для каких работ используются.

Для чего нужна гофрированная труба?

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

В ней указано, что при открытой и закрытой проводке провода и кабели в оболочке из сгораемых материалов нужно защищать трубами и коробами. Помимо этого, укладка гофрированной трубы может потребоваться в следующих случаях:

• Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.
• Для укладки проводки в бетонную заливку.
• Для монтажа наружных сетей по фасаду здания или по воздуху.
• Для монтажа кабеля под землей.
• Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Обратите внимание, что ПУЭ не обязывает использовать гофру — можно применять и литую трубу. Однако гофрированная труба более удобна в монтаже, так как ей проще проходить углы, она легче по весу и более гибкая.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

• DKC;
• IEK;
• EKF;
• KOPOS;
• ЭРА;
• Экопласт;
• РУВИНИЛ;
• NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

Теги

кабели

электропроводка

Зачем нужна гофра и когда ее использовать

У многих, при прокладке нового кабеля, часто возникает вопрос: а нужна ли гофра? Укладывать в неё проводник или нет зависит от конкретно взятой ситуации. В одних случаях гофра уместна, а в других её применение нецелесообразно. Часто, так называемые «специалисты» говорят, что использование подобного рода защиты обязательно в целях безопасности.

Если возникают подобные вопросы, то нужно обращаться к проверенным электрикам или к ПУЭ. В этой документации сообщается, каким образом должен осуществляться монтаж того или иного проводника. Но для начала давайте разберем основные виды гофры и её назначение.

Виды и назначение гофры

Итак, для чего нужна гофра? Если коротко, то она защищает проводник от возможных механических, термических или иных повреждений. Также способствует сохранности прочих элементов за пределами гофротрубы в случае возгорания или другой аварийной ситуации. Кроме того, гофра придает эстетичности интерьеру. Согласитесь, когда висит пучок проводов такое не может радовать.

Среди основных видов защиты можно выделить такие типы:

1. ПНД;
2. ПВД;
3. ПВХ.

Также различают гофру для легких и больших нагрузок. Гофротрубы бывают негорючие и горючие. Гофра для электропроводки обладает сопротивлением к возгоранию. Горючие же используются при защите проводов Интернета, телефона, кабельного телевидения и т.п.

Теперь разберем еще один важный нюанс. Бывают кабели и провода. Первых от вторых отличает наличие дополнительной изоляции вокруг проводников. Это могут быть 2, 3, 4 совмещенных провода в еще одном защитном слое. И если поразмыслить, то становится логичным, что к кабелю применяются менее жесткие условия монтажа. Согласно ПУЭ, так оно и есть. Вы, скорее всего, согласитесь с тем, что укладывать кабель в гофру, затем штробить в бетоне траншею или заливать сверху стяжку — лишняя трата денег.

Итак, нужно ли провод в гофру укладывать или нет? Самое место такой защите при условии монтажа на открытом пространстве, в производственных помещениях (гараж, склад, сарай и т.п.). Кроме того, если планируется осуществлять внутреннюю прокладку провода (не кабеля) в стене. Всю слаботочку (Интернет, телефон) не запрещается спрятать в такого рода защиту, для придания эстетики. Может быть использована, к примеру, легкая гофрированная труба ПВХ.

Чтобы уложить кабель в стену, под плинтус или в пол гофра не нужна. ПУЭ гласит: гофротруба требует более жестких условий для окружающего пространства, чем кабель. Так, вокруг гофры, если предусматривается внутренняя прокладка, нужно иметь от 10 мм несгораемого материала. К кабелю таких требований нет. Но, при монтаже кабеля на открытом пространстве, если предвидится возможное повреждение, то лучше взять гофру попрочнее. Надеемся, что мы дали внятный ответ на вопрос зачем нужна гофра и в каких случаях её использование целесообразно.

Для чего нужна гофра?

Считается что гофра позволяет обеспечить сменяемость проводки, якобы можно в случае необходимости привязать новый провод к старому, потянуть за другой конец старого провода и он вылезет и затащит собой новый провод, но как показывает практика это абсолютно не так, углы и повреждения гофры в некоторых местах препятствуют протяжке нового кабеля, либо сама гофра просто рвется или соскакивает с клипс. Таким способом можно протянуть гофру только на опусках в стенах, другое дело это слаботочные системы, их легче протянуть, кабеля более гибкие и лёгкие.

Второе предназначение гофры это защита кабеля от механических повреждений, солнечных лучей, влаги и т.п., но опять же как показывает практика, люди экономят на качестве гофры, приобретают самые дешёвые варианты, которые очень легко ломаются, повреждаются, рассыхаются на солнце и трескаются на морозе и приходят в полную негодность через пару-тройку лет.

Третье предназначение гофры — защита кабеля от возгорания. Гофра бывает из разных материалов и разных цветов.
ПВХ- из поливинилхлорида
ПНД- из полиэтилена низкого давления
ПВД- из полиэтилена высокого давления
ППЛ- из полипропилена

Некоторые из них бывают горючими, а некоторые нет. Негорючие используются для защиты электрических линий, а горючие для слаботочных сетей таких как телевидение и интернет.  Негорючая гофра препятствует попаданию кислора и горению кабеля, а так же его прямому контакту с предметами которые могут загореться при контакте с раскаленным кабелем. Также гофра может увеличить шанс спасти помещение от пожара при не правильном подборе номинального тока для автомата, который в случае перегрузки не будет срабатывать или будет срабатывать с опозданием, будет греться кабель, и греться до тех пор, пока автомат не сработает, либо пока не расплавится изоляция жил и не произойдет короткое замыкание, в момент которого ток достигает сотен ампер и не оставляет шансов автомату оставаться во включенном положении 🙂

Где использовать?

Современные правила гласят об использовании гофры везде где предоставляется такая возможность, но есть сноски которые разрешают прокладывать кабель без гофры в крайних случаях. Собственно эти «крайние случаи» это 90% всего электромонтажа, заказчики отказываются от гофры из-за экономии, а монтажники из-за экономии времени, потому что чтобы заправить кабель в гофру — нужно много свободного места, а так же на это уйдет время. Значительно может сократить время монтажника использование монтажного пистолета, но он есть далеко не у всех к сожалению.

Лично я, пришёл к выводу что гофра нужна, но только в тех местах, где есть повышенная опасность возгорания или поражения электрическим током, а именно : в любых местах где есть контакт с деревом, пластиком, бумагой и другими горючими веществами, также в местах частого попадания прямых солнечных лучей или влаги, при контакте с металлической поверхностью. Не считаю гофру лишним средством безопасности, но в суровых финансовых условиях часто приходится от неё отказываться и использовать только в тех местах, которые описаны выше.

Поделиться ссылкой:

Похожее

Гофра под гипсокартон | Gipsokart.ru

Вступление

В ПУЭ 7.1.38, вы можете прочесть, что электропроводку в конструкциях из гипсокартона следует выполнять в трубах и коробах, а также кабелями, не распространяющими горение, с возможностью их замены.

Для выполнения этого правила, как альтернатива жестким пластиковым трубам, используется гибкая гофрированная труба или электротехническая гофра под гипсокартон.

Нужна ли гофра для электропроводки под гипсокартоном?

Сразу ответим на вопрос, нужна гофра для электропроводки под гипсокартоном или не нужна. Если у вас есть кабель не поддерживающий горение и есть возможность выполнить монтаж так, чтобы проводка была сменяемой, то гофра под гипсокартон не нужна.

Посмотрим на пример. У вас сделан подвесной потолок из гипсокартона и необходимо сделать электропроводку для точечного освещения на потолке. При наличии кабеля типа ВВГнг или НЮМ, вы можете сделать электропроводку освещения, проложив кабель без крепления под потолком. Такой проводкой вы не нарушите ни одно правило ПУЭ.

Однако проводку в перегородке вы уже не сделаете сменяемой без использования трубы или гофры. Кабель, проложенный в перегородке, вам не удастся перетянуть в аварийной ситуации при его замене.

Гофра под гипсокартон

Электротехническая гофра под гипсокартон выпускается из следующих материалов:

• ПВХ самозатухающего. Диаметры наружные 16, 20, 25, 32,40, 50 мм, лёгкой и тяжелой серий.
• Из полипропилена. Диаметры такие же.
• ПНД (полиэтилен низкого давления).
• Полиамида.
• Галогена. Гофра специального назначения трудно горючая марка FRHF.

Характерной особенностью всех типов электротехнической гофры, это наличие в ней, так называемого зонда. Зонд это металлическая проволока, размещенная внутри гофрированной трубы для затяжки в гофру электрического кабеля.

Обратите внимание, что наличие зонда в гофре явно указывает на её электротехническое назначение. Отсутствие зонда, особенно в гибких трубах малого диаметра, может (но необязательно) свидетельствовать, что это изделие НЕ электротехнического назначения.

Второй признак, позволяющий отличить гофру для проводки это её жесткость. Надо понимать, что гофра это гибкая труба, а не декоративное изделие. Электротехническая гофра должна быть на ощупь жесткой и не сминаться при надавливании и скручивании. Ходить по такой трубе, конечно, нельзя, но её жесткость должна ощущаться тактильно.

Цвет гофры под гипсокартон не нормируется. Она может быть серой, красной, синей, желтой , черной. Чаще продается серая гофра.

Монтаж гофры под гипсокартоном

Гофра под гипсокартон монтируется в каркас конструкции по намеченным трассам электропроводки. Крепится гофра к металлическому каркасу или листу. Крепление должно быть жестким, чтобы обеспечить возможность протяжки и перетяжки проводки.

Трассы гофры не должны иметь более одного угла поворота менее 130-145˚. Прокладка гофры должна быть плавной. Это обеспечит беспроблемную протяжку кабеля и его быструю замену.

По практике замечу, что гофру нельзя повернуть строго на 90˚. При её прокладке углы получаются сглаженными и чем больше радиус поворота, тем лучше.

Гофра в деревянном доме

Говоря об электропроводке под гипсокартоном нельзя забывать, что конструкции из гипсокартона могут выполняться в деревянных домах, на деревянном каркасе.

В этом случае, использование пластиковой гофры недопустимо согласно тому же параграфу 7.1.38 ПУЭ. В деревянном доме проводка должны быть выполнена только в металлических трубах с локализованной способностью или закрытых коробах.

Однако, никто не запрещает, а по правилам даже рекомендует, использовать металлическую электротехническую гофру из оцинкованной и нержавеющей стали. Она менее удобна в работе, немало стоит, но полностью соответствует правилам безопасности.

©Gipsokart.ru

Еще статьи

Гофрированная труба для электропроводки(Гофра).Виды, применения

Гофрированная труба является защитой электропроводов от факторов повреждений. Она не дает распространиться огню при возгорании проводов. Гофра обеспечивает вспомогательную изоляцию кабеля. Это защищает человека от удара током при неисправной изоляции кабеля.

Гофрированная труба это труба с поперечным сечением переменного значения. Участки небольшой длины малым диаметром с тонкими стенками чередуются участками с большим диаметром и толстыми стенками. Участки с толстыми стенками придают жесткость в направлении поперечного усилия. Тонкие участки дают гибкость и растяжимость.

Гофрированная труба производится пластмассовой, хотя бывают и металлические варианты трубы. Она используется в вентиляции, воздуховодах, вытяжках, сантехнике, кондиционерах. Для установочных работ по прокладке кабелей применяется электротехническая гофра из ПВХ.

Материал гофры

• Полиамид – надежно защищает от влаги.
• Полиэтилен повышенного давления – для 2-слойной гофры.
• Поливинилхлорид – негорючее вещество.
• Полипропилен – для монолитного строительства.
• Полиэтилен пониженного давления – высокая гибкость.

Существуют и металлические гофры. Она устойчива к низким температурам, прочнее на излом. Негативными сторонами являются склонность к окислению, к проникновению влаги, токопроводимость. Трубы из нержавейки для кабелей редко применяются из-за высокой цены.

Виды гофры

Шланг из гофры выполнен из пустой трубки оригинальной формы сечения, защищающей провода от влаги и переломов. В продаже товар появился недавно.

Гофрированная труба выглядит в виде чередования колец разной толщины и диаметра. В продольном разрезе трубка похожа на гребенку. Такая конструкция придает ей жесткость в поперечном направлении. Внешние кольца имеют плотную структуру. Гибкость обеспечивают тонкие внутренние кольца.

Гофры различаются по особенностям конструкции:

• 1-слойные, стенка внутри является основой.

• 2-слойные, гофра и гибкая трубка.

Двухслойная гофрированная труба производится для нескольких проводов или для одного. В варианте для нескольких проводов внутренняя трубка разделена на ячейки.

По исполнению гофра делится на классы:

• Легкие, тонкостенные, гибкие. Для установки кабелей под обшивкой.
• Усиленные – толстостенные, тяжелые, прочные. Для уличной проводки, под землей, в бетоне.

Гофрированная труба электротехническая

Разрез электротехнической гофры показывает нам прямоугольный профиль. Она сделана из поливинилхлорида – жесткого материала. Электрогофра слаборастяжимая, но с повышенной гибкостью, особенно тонкоразмерная.

Особенностью гофры для электропроводки является наличие стальной проволоки внутри трубки по всей длине. Проволока нужна для удобства протягивания проводов и жгутов в трубку. Цветовая гамма электротехнической гофры очень широка. Зарубежные производители выпускают ее в самых различных цветах.

При выборе в магазине гофры для проводов необходимо знать, что размер диаметра указывается наружный. Он различается с внутренним диаметром, можно легко перепутать типоразмер трубки. Предварительно лучше сделать расчет, чтобы не обмануться. Рассчитать нужный диаметр гофры легко. В куске трубки располагают провода так, чтобы внутренний объем был наполовину свободен, такой диаметр и нужен. Наиболее распространены диаметры 16-50 мм, но есть и другие. Длина гофры в бухте зависит от диаметра трубки. Чем больше диаметр, тем меньше длина бухты.

Свойства гофры

Независимо от конструкции, модификации и материала гофры она должна обладать свойствами:

• Защита от влаги и воды.
• Стойкость на деформацию и разрыв.
• Материал из диэлектрика.
• Малый вес.
• Легко вскрывается для замены проводов.
• Химическая стойкость.
• Защищает от перепадов температур.
• Простой монтаж.
• Экологическая безопасность.
• Защита от внешней среды.
• Защищенность от повреждений.
• Долговечность, более 50 лет.
• Негорючесть.
• Стойкость к коррозии и гниению.

Цвет гофры различается. Основные цвета: серый, черный и красный. Для внутренней установки кабелей изоляцию делают с помощью электрогофры. Стоимость ее доступна.

Проведение монтажа

Гофрированная труба для электропроводки получила большое применение при установке электрической сети снаружи и внутри помещений. Существует два варианта протяжки проводов: закрытым и открытым способом. Закрытый способ – прокладка под землей, в бетоне, за гипсокартонном, под навесным потолком.

Во время открытого метода гофрированная труба прикрепляется к основанию на специальные хомуты. Гофроматериал легко изгибается, что дает возможность уменьшить число крепежных элементов для соединения. При закрытом методе труба крепится раствором цемента или бетона. Монтаж можно легко и просто выполнить любому новичку. Нужна лишь осторожность и сноровка для протяжки проводов внутри трубки.

Протяжка кабеля в гофре – недолгая операция. После установки трубы начинают сборку электрической сети. Если работа ведется на полу, то провода протягивают только после полного затвердевания раствора, крепящего гофру.

Протяжка провода в гофре

В трубе выполнено простое приспособление в виде стальной тонкой проволоки. Конец кабеля закрепляют с проволокой и аккуратно плавно протягивают через трубу весь кабель.

При случайном обрыве крепления трубу разрезают и соединяют провод с протяжкой. Процедуру повторяют. При работах на полу необходимо точно рассчитать необходимый диаметр гофры для свободного прохождения проводов. Это не даст проводам застрять в трубе. При необходимости установки нескольких жил проводов в трубку, они протягиваются вместе.

Гофрированная труба универсальна по своему назначению. Ее можно использовать где угодно. В бытовых условиях она помогает защитить от неприятностей: пожара, замыкания сети питания, удара током из-за обрыва. Особенно важны такие свойства гофры для частного сектора с деревянными домами. Подобранные нужные цвета гофры украсят внешний вид здания, и создаст защиту сети.

Материал электротехнической гофры (поливинилхлорид) не горит и не выделяет дым. Поэтому устанавливать проводку можно даже на деревянных поверхностях. Гофру применяют для монтажа кабелей под обшивкой в деревянных зданиях. Но по правилам рекомендуется для такого монтажа применять жесткие гладкие трубы.

Установка проводов в гофре выполняется с определения нужной длины куска трубы. Необходимый кусок гофры отрезается ножом. Протяжка из проволоки откусывается кусачками. Важным является удержать и не упустить конец проволоки, чтобы он не ушел внутрь гофры из-за того, что проволока имеет предварительную натяжку. Если она уйдет внутрь трубы, то ее будет трудно достать, так как она упрется концом в складку гофры, опять придется разрезать трубу. Перед откусыванием проволоки ее нужно удерживать руками, затем немного подтянуть наружу и загнуть.

Перед протяжкой жгут проводов подлежит подготовке. Для этого его скрепляют изолентой через некоторые промежутки по длине. Изоляционную ленту нужно применять из ПВХ, так как она гладкая, и не мешает внутри гофры. Конец жгута надежно скрепляется с проволокой. Это делают разными методами. Некоторые обматывают проволокой жгут, стягивают и обжимают его плоскогубцами.

Можно проколоть проволокой наружную изоляцию проводов жгута для лучшего соединения. Во всех случаях этот крепеж обматывается изоляционной лентой для того, чтобы провода не мешали и не упирались в гофру.

Чем длиннее получится скрепленное место проводов с проволокой, тем соединение будет надежнее, лучше на этом не экономить. После того, как жгут подготовлен с протяжкой, нужно приступать к ответственному моменту: протягиванию проводов в гофру. Такую процедуру лучше проводить вдвоем. Один держит крепко проволоку, другой тянет гофру на жгут сверху. Можно сделать монтаж и одному, при условии надежной фиксации проволоки. Можно закрепить ее к надежному предмету на стройке. Необходимо, чтобы было свободное пространство для растяжения трубы из гофры. Нужно медленно плавно тянуть гофру с большой силой.

Если провода и проволока были соединены ненадежно, или по пути протяжки был крутой угол загиба, то протяжка может отцепиться от проводов и вылезти из трубы. Тогда придется разрезать гофру и делать из нее составную трубу, закрепляя ее изолентой. Чтобы этого избежать, нужно проводить эту работу аккуратно и осторожно на всей длине гофры.

После затяжки жгута в гофротрубу, она закрепляется на потолке или стене. Для этого применяют специальную монтажную полосу из алюминия или клипсы из пластмассы. Клипсы выбирают по размеру диаметра гофротрубы, они поступают в продажу поштучно. Места крепления гофротрубы размещают на конструкции через одинаковые расстояния, чтобы не было провисания гофры, так как она под своим весом и весом внутренних протянутых проводов стала тяжелее.

При подключении проводки к выключателям и розеткам, при подводе проводов в гофре в распредкоробку конец гофротрубы нужно заводить внутрь выключателя или розетки, чтобы не было видно незащищенного участка провода. Для этого на современных корпусах выключателей и розеток имеются устройства уплотнения с резиновым отверстием, которые вырезаются под диаметр гофротрубы. На наружной проводке это особенно заметно.

Внешний дизайн проводов в гофре для электропроводки считается не особенно привлекательным. Но если иметь достаточный опыт и сноровку, то установку проводов можно сделать аккуратно, с неплохим видом. На загородных домах или садовых домиках такой монтаж электропроводов является практичным вариантом, который экономит средства.

Похожие темы:

Гофра для кабеля — виды, советы по монтажу, обзор цен —

назначение, виды + монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для больших проблем.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

  Гофрированные трубы для электропроводки бывают разных цветов.
  Это не прост так, цвета имеют определенное значение

• При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
• При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
• При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
• При подземной прокладке важна водонепроницаемость, а также жесткость.

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

• Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
• Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

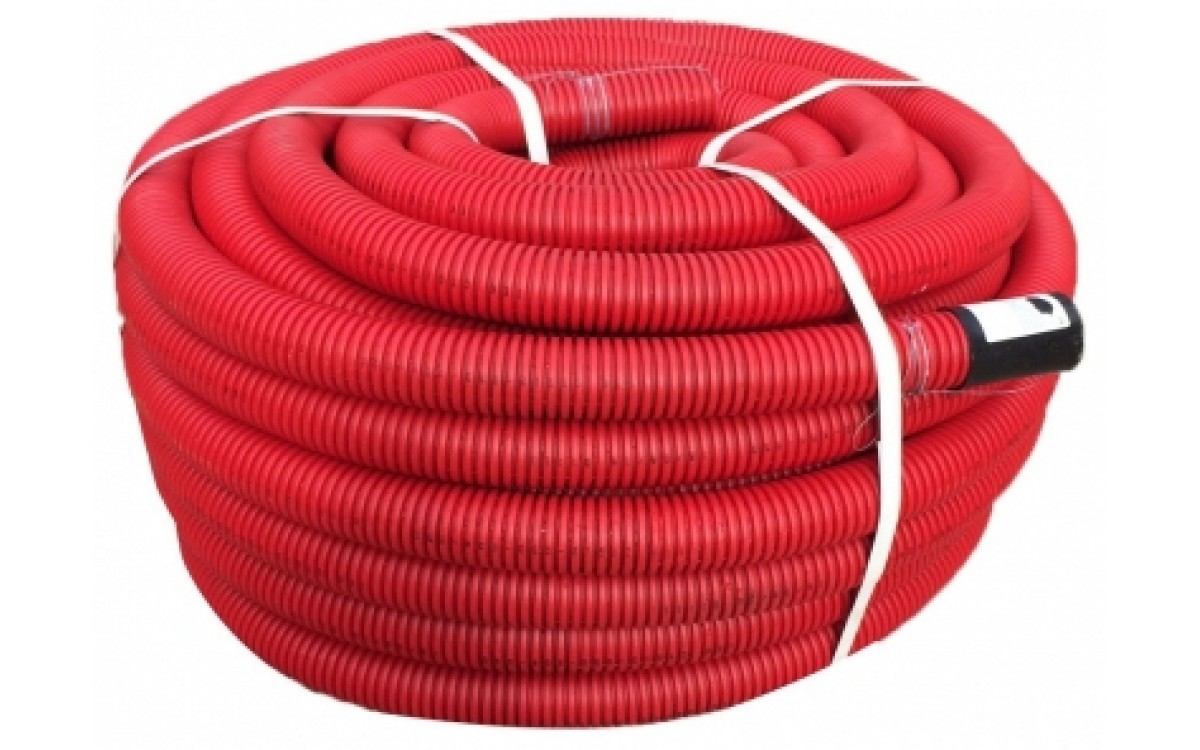

  Это двустенная гофра — снаружи ребристая, внутри гладкая.
  С ней повторно затянуть кабель не проблема
• Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
• Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

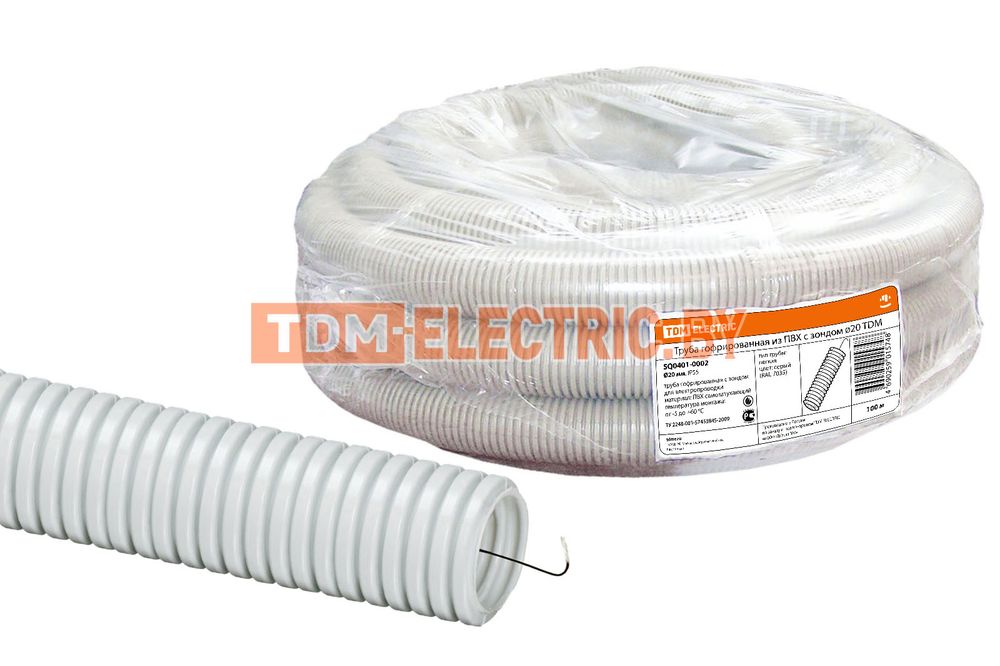

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

• Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.

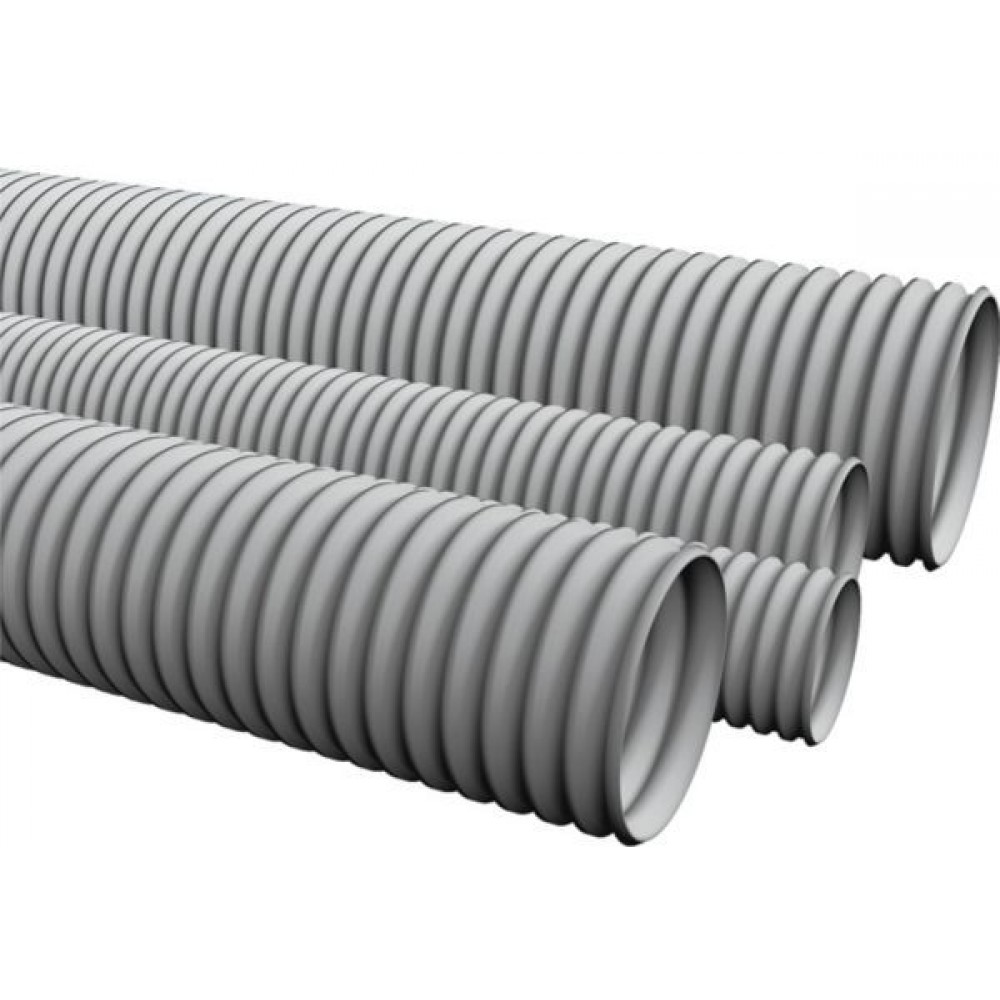

• ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

  Черная кабельная гофра чаще всего изготавливается из ПНД.
  Но может быть и из полипропилена (ППР)
• ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
• Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов:

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;
• к розеткам и включателям — не менее 20 мм;

  Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
• от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
• соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
• проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
• укладка слаботочных кабелей (телефон, интернет, антенна, и т. п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Цены на ПП гофру

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Прокладка кабеля в гофре — ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

• серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

• черный и оранжевый цвет это ПНД – полиэтилен низкого давления

• синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

• грызуны

• заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке.  Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

• специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

• больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Ошибки и правила монтажа кабеля в гофре

• не создавайте острых углов при проектировании трасс

• для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты.  Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

• нельзя протягивать в одной гофре сразу несколько кабельных линий

• силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

• если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

• на линии освещения как правило используется гофра d=16мм

• на силовые розетки диаметром не менее 20мм

• под коаксиал для видеонаблюдения – не меньше 25мм

• под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Статьи по теме

Виды и размеры гофры для кабеля

Какая бывает гофра для кабеля и какой вариант лучше использовать в разных условиях. Правильный выбор размера гофры.

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы. Содержание:

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

1. Диаметру.
2. Толщине стенок.
3. Используемым материалам.
4. Цвету.
5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

• Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
• Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

• Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
• Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
• Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
• Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

• Белый – освещение и интернет.
• Серая или черная – розетки, цепи общего назначения.
• Зелёный – информационные кабели и телефония.
• Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр
Внутренний диаметр
16
10.7
20
14.1
25
18.3
32
24.5
40
31.5
50
39.6

Размерный ряд металлорукавов:

Наружный диаметр
Внутренний диаметр
9.8
5.1
11.0
7.7
13.5
9.7
15.6
11.7
19.0
14.7
22.0
18.0
38.0
31.5
45.0
37.5
58.0
49.5
71.5
62.5
87.5
78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

• Прокладки наружной проводки в деревянном доме.
• Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
• Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
• Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
• Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

1. Определить внутренний диаметр гофры.
2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Тип
Внешний диаметр, мм
ВВГ 3х1.5
8
ВВГ 3х2.5
9.4
ВВГ 3х4
10.8
ВВГ 3х6
11.9
ПВС 3х1.5
8.2
ПВС3х2.5
9.8
ПВС 2х2.5
9.1
ВБбШв 3х4
15.5
ВБбШв 3х6
16.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2. 2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

• Как протянуть кабель в гофре
• Виды и размеры металлорукава для кабеля
• Защита электропроводки от механических повреждений
• Как проложить кабель под землей

Нравится0)Не нравится0)

размеры, виды, советы по выбору

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

1. Диаметру.
2. Толщине стенок.
3. Используемым материалам.
4. Цвету.
5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

• Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
• Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

• Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
• Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
• Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
• Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

• Белый – освещение и интернет.
• Серая или черная – розетки, цепи общего назначения.
• Зелёный – информационные кабели и телефония.
• Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Размерный ряд металлорукавов:

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

• Прокладки наружной проводки в деревянном доме.
• Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
• Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
• Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
• Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

1. Определить внутренний диаметр гофры.
2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

Электрический провод и гофрирование Stock Photo

Похожие изображения

Три жилы электрического провода, торчащие из защитной гофры

Электропровод в гофре на сером фоне

Электро гофра серого цвета скручена в бухту и стянута стяжкой

Электропровод подключен к дому

Электроприводы с присоединенными проводами в гофре на металлической пластине.

Электрокабель проложен в защитной гофре над стеной. электрические провода проложены по стене для подключения

Электромонтаж, разводка проводов в металлической гофре на синем фоне

Алюминиевая трубка для защиты провода с футеровкой

Мини-фонарь электрический

Электрические провода и кабели торчат в отверстиях внутри серой цементной стены для подготовки к подаче электроэнергии в строящемся доме.

Вывод электрокабелей в ВЛ от здания подстанции

Коллаж из электроинструментов на рваном картоне с чистой записной книжкой и светодиодными лампочками, паяльник, печатная плата

Тротуар для пешеходов из серой мозаичной плитки с отверстием для электрического кабеля.

Гофра для электропроводки крепится к стене.Электромонтажная система в новостройке

.

Электрический провод и гофрирование Stock Photo

Похожие изображения

Три жилы электрического провода, торчащие из защитной гофры

Электропровод в гофре на сером фоне

Электро гофра серого цвета скручена в бухту и стянута стяжкой

Электроприводы с присоединенными проводами в гофре на металлической пластине.

Электрокабель проложен в защитной гофре над стеной. электрические провода проложены по стене для подключения

Электромонтаж, разводка проводов в металлической гофре на синем фоне

Мини-фонарь электрический

Электрические провода и кабели торчат в отверстиях внутри серой цементной стены для подготовки к подаче электроэнергии в строящемся доме.

Коллаж из электроинструментов на рваном картоне с чистой записной книжкой и светодиодными лампочками, паяльник, печатная плата

Алюминиевая трубка для защиты провода с футеровкой

Тротуар для пешеходов из серой мозаичной плитки с отверстием для электрического кабеля.

Вывод электрокабелей в ВЛ от здания подстанции

Гофра для электропроводки крепится к стене.Электромонтажная система в новостройке

Коммутатор синий и отводы электропроводов в гофре.

.

электрических проводов и гофрировки Стоковое Изображение

Похожие изображения

Три жилы электрического провода, торчащие из защитной гофры

Электропровод в гофре на сером фоне

Электро гофра серого цвета скручена в бухту и стянута стяжкой

Электроприводы с присоединенными проводами в гофре на металлической пластине.

Электрокабель проложен в защитной гофре над стеной. электрические провода проложены по стене для подключения

Электромонтаж, разводка проводов в металлической гофре на синем фоне

Алюминиевая трубка для защиты провода с футеровкой

Мини-фонарь электрический

Электрические провода и кабели торчат в отверстиях внутри серой цементной стены для подготовки к подаче электроэнергии в строящемся доме.

Вывод электрокабелей в ВЛ от здания подстанции

Коллаж из электроинструментов на рваном картоне с чистой записной книжкой и светодиодными лампочками, паяльник, печатная плата

Тротуар для пешеходов из серой мозаичной плитки с отверстием для электрического кабеля.

Гофра для электропроводки крепится к стене.Электромонтажная система в новостройке

Коммутатор синий и отводы электропроводов в гофре.

.

Гофра для кабеля – предназначение, выбор и требования при эксплуатации

Провода и кабели – важнейшие элементы любых коммуникаций, начиная от электрических и телефонных сетей и заканчивая интернетом, системами видеонаблюдения и регистрации. Именно поэтому важно обеспечить их надежную и эффективную защиту. В этом плане существует несколько компонентов, но наиболее популярным является гофра для кабеля. В зависимости от конфигурации гофрированные трубы могут прокладываться под землей, внутри стен или крепиться к ним.

Назначение и преимущества гофры

Гофра для проводов выбирается в зависимости от конкретных требований и поставленных целей:

1. Электротехнические компоненты из негорючей оболочки выбираются в случае прокладки в стенах, сформированных из деревянных, каркасных материалов, в том числе ПВХ-плит и вагонки, или монтирования на деревянные перекрытия. Здесь главное – пожарная безопасность.
2. Более твердая и прочная оболочка может пригодиться при необходимости прокладки за отделочными материалами, включая гипсокартон и шпатлевка. Зачастую на такие стены вешаются картины, кронштейны для телевизоров, полки, поэтому важно обеспечить защиту от механических повреждений.
3. При наружной прокладке кабеля, чтобы защитить его оболочку от воздействия ультрафиолетовых лучей и механических повреждений.
4. При открытой прокладке по воздуху понадобятся компоненты, способные выдерживать широкий диапазон температур (как экстремально низкие, так и высокие). Опять же обратите внимание на защиту от ультрафиолета, убедитесь в наличии армирования. Кабель с гофрой крепятся к опорам, поэтому оказывают друг на друга дополнительную нагрузку. Требуется защита с усиленной несущей способностью.
5. При подземной прокладке нужно размещать жесткую водонепроницаемую гофру.
6. При прокладке кабеля под стяжкой гофра должна выдерживать нагрузку цементно-песчаной смеси или бетона, а также гарантировать оперативную и простую замену кабеля в случае его повреждения. Таким образом, исключается необходимость разрушения пола.

Важно! Ни одна гофра не может гарантировать стопроцентную защиту кабеля от механических воздействий. Даже при использовании металлических труб, просверливая очередной отверстие дрелью, вы наверняка не почувствуете разницы между бетонной стеной (или отделочным материалом) и гофрой. Лучший способ избежать подобных неприятностей – иметь точный план проложенной электропроводки, знать, на каком расстоянии от пола, потолка, дверного проема и других недвижимых объектов квартиры находится кабель.

Если при внешней прокладке используется прочный, устойчивый к холоду и влаге провод, то можно обойтись без применения гофры. Она не нужна также при укладке кабеля в штробы с последующим оштукатуриванием.

к содержанию ↑

Виды гофры для прокладки кабелей

Существуют три основных критерия для классификации гофры, используемой для прокладки кабеля – конструкция, размеры и материалы изготовления.

Различия по конструкции

В зависимости от конструкции гофра бывает легкой, средней, тяжелой и армированной. Подробнее о каждой разновидности:

• Легкое изделие является тонкостенным, что обеспечивает повышенную гибкость. Характеризуется низкой стоимостью, удобством эксплуатации. Актуально в тех случаях, когда электрическая трасса содержит множество крутых изгибов. Недостаток – минимальные прочность и защита от механических повреждений. Зачастую устанавливается под обшивкой из разных материалов.
• Средние компоненты более жесткие и подходят при прокладке кабеля в стенах, реже – под стяжкой. Последнее обусловлено слишком высоким риском: даже незначительная деформация из-за давления бетонной массы может привести к потере главного преимущества гофры под стяжкой – возможности быстрой замены проводки без разрушения покрытия.
• Тяжелая гофра имеет более толстые стены, поэтому ее гибкость будет минимальной из всех трех перечисленных разновидностей. Она может размещаться в открытом грунте, под бетонной стяжкой. Если направление легких изделий можно изменять вручную, то в случае с тяжелыми понадобится дополнительная фурнитура – уголки, тройники, муфты, ответвители и т. п. Это обусловлено чересчур большим радиусом изгиба. Еще одно преимущество – повышенный класс защиты от пыли и влаги.
• Армированная гофра – улучшенная разновидность тяжелой. Внутренняя часть дополняется плетенной стальной сеткой, что повышает прочность на разрыв. Отлично подходит при уличном монтаже кабеля разными способами (подвешивание на опорах, прокладка в земле).

Гофра может выпускаться с зондом или без него. Первый вариант более удобен в эксплуатации, поскольку значительно упрощает пропуск кабеля через защитное изделие. Без зонда практически невозможно протянуть провод через уже уложенную гофру с изгибами. С аналогичной проблемой можно столкнуться даже на прямых участках протяженных трасс. Впрочем, если зонд отсутствует, все равно есть выход: кабель продевается с помощью жесткой проволоки.

к содержанию ↑

Материалы

Гофры бывают пластиковыми и металлическими. С другой стороны, существуют их различные модификации, имеющие уникальные характеристики и химические составы. Выбор конкретного зависит от поставленных задач.

Пластиковые делятся на три основные разновидности:

1. Полипропиленовые изделия обычно выпускаются в синем цвете. Это самозатухающий водонепроницаемый материал, который не поддерживает горение. Благодаря этому компоненты применяют для прокладки провода на улице или в помещениях с высоким уровнем влажности.
2. ПВХ-гофра окрашивается в серые оттенки. Характеризуется самозатуханием, но не устойчива к воздействию влаги, из-за чего может эксплуатироваться исключительно в «сухих» комнатах.
3. Еще один полезный материал – ПНД, что расшифровывается как «полиэтилен низкого давления». Такая гофра изготавливается в оранжевом или черном цвете. С одной стороны, ПНД-труба не защитит от горения, с другой, выдержит воздействие влаги и химически активных веществ. Чаще всего можно встретить при прокладке кабеля под стяжкой, в штробах стен из негорючей отделки или при открытом монтаже на улице.

Металлическая гофра может изготавливаться из нержавеющей или оцинкованной стали. Независимо от конкретного материала изделие устойчиво к горению, механическим ударам и химически агрессивным компонентам. Может смело использоваться в постройках из горючих стройматериалов, включая деревянные и каркасные дома. Неплохой вариант при уличной прокладке.

Чтобы гарантированно удовлетворить требования пожарной безопасности при установке электрической проводки в горючих стенах, лучше всего отдать предпочтение металлических гофрам. Помимо негорючести материала такие компоненты смогут выдержать дополнительную нагрузку, оказываемую на них в результате изменения размеров здания. Также любой грызун с легкостью разберется с пластиковым изделием, но сломает зубы о прочную сталь.

Толщина стенок у металлической гофры составляет не менее 2 мм. Это гарантирует защиту в тех случаях, когда происходит короткое замыкание, но не срабатывает автомат. Прожечь стенки изделия практически нереально.

к содержанию ↑

Размеры

Гофрированная труба реализуется погонными метрами, а стоимость зависит от материала изготовления, производителя, конструкции и диаметра. Последний параметр является самым важным, определяющим габариты изделия. Его значение варьируется в диапазоне 16-65 мм.

Здесь следует помнить, что любая труба имеет внутренний и наружный диаметры. Первая величина указывает на то, сколько проводов, какого сечения можно протянуть через гофру, вторая – объем, требуемый под укладку заполненной гофры в полу, стенах или грунте.

Важно! Любые строительно-ремонтные работы нужно выполнять так, чтобы оставался запас. Так и в случае с гофрой: убедитесь в том, что при необходимости через нее можно будет протянуть еще такое же количество проводки (четверть диаметра должна быть свободной). Также благодаря этому создастся воздушная подушка, обеспечивающая эффективное охлаждение кабеля.

Вкратце о применении гофры в зависимости от диаметра:

• Изделие диаметром 16 мм подходит при прокладке электрической линии от распределительного щитка до осветительных приборов. Максимум через него следует пропускать два проводника.
• Трубы диаметров 20 мм станут идеальным вариантом для протяжки электрической проводки до розеток и выключателей.
• Гофра для электропроводки диаметром 25 мм необходима для прокладки провода от электрического щитка или коробки до другого компонента цепи.
• Для соединения двух одинаковых электрических щитов понадобится изделие диаметром 32 мм.
• В проходах межэтажных перекрытий используется техническая гофра от 40 мм и выше.

к содержанию ↑

Что нужно учитывать при выборе гофротрубы

Несмотря на отсутствие строгих правил по цветовой маркировке гофрированных труб, по цвету пластиковых изделий обычно можно определить конкретный материал изготовления:

• синий – полипропилен;
• серый – поливинилхлорид;
• черный – полиэтилен низкого давления.

С другой стороны, можно ориентироваться на международный стандарт раскраски, когда цвет указывает на предназначение кабельной линии:

• белая гофра или провод – компьютерная сеть;
• серая или черная – общее назначение;
• зеленая – телефонная сеть;
• красная – уличная проводка.

к содержанию ↑

Технология монтажа

Предлагаем ознакомиться с основными требованиями к монтажу проводки в гофрированных трубах, частыми ошибками и простыми способами, позволяющими протянуть стяжку кабелей через гофру.

Требования и ошибки

Выполняя прокладку проводки в гофрированной трубе, следите за соблюдением следующих условий:

• протяженность одного участка без транзитных элементов (муфт, тройников, разветвителей) не должна превышать 25 м, количество поворотов – до четырех;
• на острый угол нельзя устанавливать цельный гофрорукав;
• избегайте близкого расположения двух и более поворотов трассы;
• угол поворота должен быть больше 90 градусов, радиус – желательно больше;
• две гофрированные трубы следует располагать на расстоянии не менее 200 мм друг от друга;
• не соединяйте трубы при помощи изоленты – желательно использовать соединительные аксессуары, располагая их на середине участка, поворотах и углах;
• одна гофра – одна кабельная сеть;
• силовые и слаботочные линии следует отделять друг от друга (нормативы прописаны в ПУЭ).

к содержанию ↑

Как протянуть кабель внутри гофры

Для протягивания проводки через гофру нужно воспользоваться жесткой проволокой. Ее намного проще продеть через протяженные линии. Затем кабель крепится за конец проволоки. Если планируется продеть группу проводов, то их объединяют в прочный жгут, обмотанный стяжкой или ПВХ-изолентой по всей длине. Второй вариант лучше, поскольку данное изделие обладает нужной гладкостью, позволяющей избежать дополнительных препятствий. Если кабель одиночный, то изолента не нужна.

Когда жгут будет готов, то нужно будет соединить его с протяжкой (проволокой) одним из следующих методов:

1. Обмотать жгут проволокой и обжать пассатижами. Подобных скруток должно быть несколько штук.
2. Просто приложите проволоку параллельно жгуту и крепко намотайте прочную изоленту. Данный вариант можно использовать как дополнение к первому.
3. Если прокладывается одиночный кабель, то сделайте отверстие в его изоляции на расстоянии 40-50 мм от края, и сквозь него проденьте проволоку.

Независимо от выбранного метода, если используется жгут, то край нужно аккуратно обмотать изолентой, создав гладкий конус.

Последний этап – протяжка жгута через гофру. В идеале процедуру следует выполнять вместе с товарищем: один человек держит протяжку, другой проталкивает жгут. Без лишней пары рук действуйте следующим образом:

1. Свободный край проволоки закрепите к какому-либо неподвижному объекту.
2. Одной рукой держите гофрированное изделие, обеспечивая натяжение, другой – проталкивайте жгут внутрь. Не прикладывайте много сил, иначе протяжка может соскочить со жгута. Если это произошло, то разрежьте гофру на том участке, до которого был продет кабель, затем повторите процедуру с соединением проволоки и жгута. Впрочем, полностью удалять часть гофры необязательно – стыки можно соединить изолентой. Если требуется повышенная защита от влаги или огня, то такой вариант неуместен.

Основное предназначение гофры – защита кабеля и провода от механических повреждений, воздействий высоких и низких температур, влаги, ультрафиолета, химических веществ и других факторов окружающей среды. Ни одно изделие не может гарантировать абсолютной защиты проводки, поэтому важно научиться правильно выбирать трубки в зависимости от конкретных потребностей.

Гофра для кабеля – предназначение, выбор и требования при эксплуатации

Wire Loom — Спрятать и упорядочить кабели и провода

Гофрированный ткацкий станок

— это универсальное решение для прокладки кабелей, которое позволяет организовать шнуры в вашем доме или офисе и защитить их от истирания, коррозии или голодных домашних животных. Он доступен в вариантах установки split и non-split (solid) и может быть легко разрезан по размеру. Мы предлагаем жаропрочных и огнестойких разновидностей, а также камеры статического давления и стояка с номиналом , не говоря уже о аксессуарах , соединителях и инструментах , чтобы упростить установку.Для крупных приложений он также доступен оптом.

Кабелепровод

обычно похож по конструкции на ткацкий станок. Оба обычно состоят из гофрированных трубок, которые служат защитой для кабелей и проводов. Однако кабелепровод обычно используется в гораздо более крупных приложениях, где необходимо прокладывать оптические, электрические, коммуникационные или низковольтные кабели на более длинные участки, возможно, на открытом воздухе или даже под землей. Эти полностью закрытые каналы помогают защитить жгуты проводов и кабелей от влаги, жидкостей, коррозионных веществ и вибрации.Существуют гибкие металлические образцы, изготовленные из оцинкованной стали или алюминия, неметаллические разновидности гибких гофрированных трубопроводов из поливинилхлорида (ПВХ) и негибкие трубопроводы EMT (электрические металлические трубки), которые часто дешевле и легче гибких альтернатив. Если ваши кабели должны будут изгибаться вдоль их маршрута, лучше всего подойдут гибкие варианты, но если на протяжении большей части длины кабели нужно проложить только в прямом направлении, лучше всего подойдет негибкий EMT. Поскольку трубопровод почти всегда используется для больших работ, он продается оптом.

Помимо самого кабелепровода, мы предлагаем широкий выбор аксессуаров и фитингов, включая монтажные кронштейны, соединители, зажимы, соединительные коробки, муфты, винтовые соединители и комбинированные соединения EMT-to-Flexible. Оборудование для ремонта и технического обслуживания также доступно от ведущих брендов, таких как American Polywater, в том числе герметик для каналов, клей, ремонтные комплекты и антифризный гель для экстремальных холодных погодных условий. Для резки кабелепровода диаметром до 3/8 дюйма лучше всего подойдет резак для бронированного кабеля.

О трубах и кабелепроводах для ткацких станков и зачем они нужны

Ткань для проволоки — это решение для управления кабелями, которое одновременно организует и защищает шнуры и кабели. Существуют разные виды, которые помогают в разных вещах, например, термостойкие и огнестойкие. Назначение трубопровода — создать дополнительный уровень защиты для ваших кабелей. Необходимый уровень защиты зависит от вашей конкретной ситуации.

Conduit — еще один вариант для защиты проводов. Он очень похож на проволочный ткацкий станок, но используется для больших приложений, где в качестве проволочного ткацкого станка обычно используется для небольших работ, таких как организация компьютерных кабелей или системы домашнего кинотеатра. Если вы хотите прокладывать провода на открытом воздухе на большие расстояния и в неблагоприятных условиях, вам следует выбрать кабелепровод.

Не забывайте о шансах и концах при запуске провода

CableOrganizer — это универсальный магазин для всех потребностей вашего проекта, поэтому будьте уверены, что у нас также есть все зажимы, разъемы и инструменты для установки, необходимые для облегчения вашей работы.Как и в случае с любым другим проектом, всегда полезно убедиться, что вы полностью настроены со всем необходимым оборудованием от А до Я, чтобы легко и без лишних хлопот собирать все вместе. Нет ничего хуже, чем постоянно обращаться к ближайшим к вам аппаратным средствам, чтобы найти то, что вы забыли. Это в конечном итоге просто задерживает вас или может закончиться тем, что вы срежете углы — и никто не хочет этого делать, будь то домашние проекты или что-то, что вы делаете по работе.

Ткацкий станок можно использовать для компьютеров, домашних кинотеатров, в автомобиле и т. Д.Существует множество разновидностей кабелепровода, но в основном они используются для прокладки проводов через открытые участки. Если вы устанавливаете кабелепровод на открытом воздухе, помните, что он должен быть рассчитан на использование на открытом воздухе. Не экономьте и всегда выбирайте подходящий продукт для работы, иначе вы столкнетесь с большим беспорядком, чем вы начали.

Автомобильная промышленность: гофрированные трубы, защита кабелей и защитные шланги | FRÄNKISCHE — FRÄNKISCHE Промышленные трубы

Применение шлангов для защиты кабеля в автомобильной промышленности

Утечки жидкостей и масел, сильные вибрации, а также сильное тепловыделение — это лишь некоторые из множества нагрузок, с которыми приходится справляться кабелям, используемым в автомобильной области.Без соответствующей защиты может произойти существенное повреждение кабеля — наши комплексные системы являются правильным решением этой проблемы при производстве автомобилей. Гофрированные трубы и защитные шланги с различными свойствами, от термостойкости до защиты от истирания и ударной вязкости до снижения шума, защищают ценные кабели от всех неблагоприятных внешних воздействий.

В наш ассортимент также входят решения для прокладки и организации кабелей: кабельные трассы и коллекторы помогают в организации и сортировке, чтобы обеспечить лучший обзор кабельных жгутов и линий.Благодаря широкому выбору соединительных и крепежных элементов мы предлагаем полную систему кабелепроводов, которая быстро и легко устанавливается в автомобильной промышленности.

Защита кабеля для особых задач

Мы предлагаем вам различные стандартные решения для таких требований, как защита от ударов и вибрации, защита от проникновения влаги и грязи, защита от шума / истирания, а также тепловая защита при высоких температурах. Однако мы хорошо понимаем тот факт, что каждое приложение для защиты кабеля должно соответствовать различным требованиям, поэтому индивидуальные разработки для автомобильной отрасли являются нашей специализацией.Благодаря нашему опыту и ноу-хау мы являемся лучшим партнером в области защиты кабелей.

Изготовленные на заказ изделия для различных задач в сочетании с подходящими аксессуарами являются частью нашей повседневной работы. Вместе с нашими клиентами мы разрабатываем и внедряем решения, идеально адаптированные к конкретным потребностям автомобильной промышленности. Наши гофрированные трубы, распределители и резьбовые соединители соответствуют высочайшим требованиям и соответствуют всем установленным стандартам и требованиям, и даже сверх того.Мы считаем, что надежная защита кабеля так же важна, как простота обращения во время установки и широкий диапазон диаметров для любых требований. Вот почему наши решения обеспечивают максимальную выгоду для клиентов и надежную долгосрочную защиту.

Процесс армирования гофрированной стальной лентой для кабелей со свободными трубками

Оптические волокна телекоммуникационного класса, отнесенные к категории рекомендаций ITU-T, необходимо защитить внутри труб, а затем обернуть лентами или пряжей перед тем, как покрыть атмосферостойкой полимерной оболочкой.В типичных случаях применения одинарное покрытие из полиэтилена или поливинилхлорида защищает оптические волокна внутри от изменений окружающей среды.

Однако в некоторых средах развертывания кабелей требуется более надежная защита. Например, если кабели проложены вдоль железнодорожных путей или закопаны под дорогой, где интенсивное движение транспортных средств, нам необходимо добавить дополнительные слои защиты к оптоволоконному кабелю. В большинстве случаев, когда требуется дополнительная механическая прочность, броня из гофрированной стальной ленты может решить эту задачу.Броня из гофрированной стальной ленты защищает внутренние волокна от возможных атак грызунов и термитов.

Обычно производители волоконно-оптических кабелей используют стальные ленты из нержавеющей стали (SS) и стальные ленты с электролитическим хромированием (ECCS). Нержавеющая сталь стоит дорого и увеличивает стоимость кабеля. Следовательно, в последнее время появилась тенденция использовать гофрированную ленту ECCS.

Имеющиеся в продаже ленты ECCS, которые используются в армировании оптоволоконных кабелей, имеют номинальную толщину 0.15 миллиметров. Обе стороны лент ECCS покрыты сополимерным материалом, обычно тонкими слоями полиэтилена. Слой сополимера имеет типичную толщину 0,05 миллиметра. Итак, общая толщина ленты ECCS будет;

0,15 мм + 0,05 мм x 2 = 0,25 мм

Указанная выше толщина предназначена для простой ленты ECCS, которая поставляется в бухтах / рулонах по 2 или 4 километра. Рулоны загружаются на стальную ленту Pay-off в машине для обшивки. Если вы посмотрите на линейную схему машины для обшивки оболочки, там может быть много модулей компенсации в зависимости от конструкции кабеля, который производитель оптоволоконного кабеля намеревается производить.Например, если производитель кабеля хочет использовать стеклянную пряжу или арамидную пряжу и водоблокирующие / слюдяные ленты вместе с гофрированной лентой, ему необходимо разместить разные модули компенсации для каждого из элементов.

Типичная линейная диаграмма линии обшивки может выглядеть, как показано ниже;

Помимо многожильного сердечника / кабеля с внутренней оболочкой Pay-off, который является основной платой, может быть несколько модулей компенсации, таких как;

— Серверный модуль размотки пряжи

— Разматыватель стальной ленты

— Разматыватель водоблокирующей ленты

Простая лента, проходящая через гофроагрегат, будет гофрирована.Процесс гофрирования придает ленте форму волны с гребнем и впадиной. Расстояние между соседними впадинами или гребнями называется шагом. Шаг 2,5 мм обычно устанавливается на заводе по производству оптоволоконных кабелей.

Высота гофра обычно составляет 0,8 мм. Однако после прохождения через экструзионные инструменты высота гофра уменьшится. Мы увидели сокращение от 30 до 40 процентов. Таким образом, эффективная высота гофры внутри кабеля будет около 0,5 мм.

Это часто вызывает споры, когда на предприятии по производству оптоволоконного кабеля проводится инспекция третьей стороной.Производители кабеля представляют спецификацию кабеля с гофрированной стальной ленточной броней с высотой гофры 0,8 мм (это установленное значение на машине). После того, как спецификация утверждена заказчиком и когда они отправят инженера-инспектора для проверочных испытаний, инженер-инспектор настаивает на показе значения 0,8 мм, когда на практике высота гофра может быть меньше установленного значения.

Процесс гофрирования — это очень простой механический процесс. Стальная лента проходит через гофрированные ролики, управляемые двигателем, и гофрируется.Высоту гофры можно регулировать, изменяя настройки в гофроагрегате.

Процесс формовки гофрированной стальной ленты (Courtsey : Youngsky )

Немного сложная часть применения гофрированной стальной ленты — это «формование». Выбор формовочного инструмента, подходящего к внешнему диаметру внутренней жилы / внутренней оболочки кабеля, требует определенных навыков и расчетов. В противном случае направление нахлеста гофрированной ленты может измениться между процессами, что приведет к потере оболочки и / или разрыву ленты.

Соединение лент во время работы экструзионной машины также требует специальных навыков. Опытные операторы станков могут выполнить эту задачу, которая включает — удаление сополимерных покрытий с концов лент, точечную сварку и прикрепление внешней сополимерной пленки и ее плавление с лентами — без ошибок в течение ограниченного времени. Скорость линии обшивки может быть снижена до менее 20 метров в минуту. Имеется аккумуляторный блок, в котором хранится достаточно простой ленты, чтобы обеспечить резервное питание и обеспечить процесс соединения.

Все эти дополнительные процессы, материалы и навыки увеличивают стоимость оптоволоконного кабеля. Со временем гофрирование стальной ленты стало более простым процессом с развитием удобных в использовании машин и автоматизации этого процесса.

Статьи по теме

Как выбрать тип бронирования для оптических кабелей?

Тип брони, используемой в волоконно-оптических кабелях

Сварные кабели с непрерывным гофрированием — кабели с броней против часовой стрелки

ФИО (обязательно)

Ваш телефон (обязательно)

Ваш адрес электронной почты (обязательно)

Название компании (обязательно)

Адрес компании (обязательно)

Твой город

Ваше государство
Государственный AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Ваш почтовый индекс

Тип отрасли (обязательно) Альтернативное топливоКоммерческая связьПродукция питания и напиткиПромышленное производствоМеталлы и полезные ископаемыеНефть и газ — Земля / Морские месторождения Нефтехимия / Химическая промышленность / Нефтепереработка Энергетика / Коммунальное хозяйство

Страна
Выберите страну (обязательный) CanadaMexicoUnited StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдHoly See (V atican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Елена, Сент-Китс и Невис, Сент-Люсия, Сент-Пьер и Микелон, Сент-Винсент и Гренадины, Самоа, Сан-Марин. ОСАО Tome и PrincipeSaudi ArabiaSenegalSerbia и MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.с. Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Тип продукта

Укажите отрасль

Комментарии (обязательно)

Патенты и заявки на патенты на гофрированный картон (класс 174 / 106D)

Номер патента: 5181316

Abstract: Усовершенствованный способ изготовления гибкого коаксиального кабеля (10) с диэлектрическим сердечником (12), содержащим внутренний проводник (14) и диэлектрик (16), окружающий внутренний проводник (14), и гофрированную внешнюю проводящую оболочку. (18, 20), имеющий множество выступов (22) и впадин (24) заданного шага, включает этап по существу одновременного обжатия только впадин (24) по меньшей мере из трех разнесенных по углам направлений, таких как три равноуглово разнесенных направления вокруг продольную ось (110) внешней оболочки (18, 20), используя расположенные под углом обжимные колеса (100, 102, 104), которые плавают, следуя заданному шагу гофрированной оболочки (18, 20) для заделки впадин ( 24) в диэлектрике (12, 16), чтобы зафиксировать диэлектрик (12, 16) на оболочке (18, 20) и обеспечить электрическую стабильность полученного коаксиального кабеля (10).

Тип:
Грант

Подано:
23 августа 1991 г.

Дата патента:
26 января 1993 г.

Цессионарий:
Flexco Microwave, Inc.

Изобретателей:

Уильям Поте, Роджер Йохансен, Томас Поте

Влияние топологии гофрировки на теплогидравлические характеристики высокотемпературного сверхпроводящего кабеля с холодным диэлектриком с противоохлаждением

Основные характеристики

•

Влияние теплового потока и потерь переменного тока на охлаждающую способность и теплопередачу существенно по сравнению с трением коэффициент и мощность накачки.

•

Обнаружено, что коэффициенты трения значительно выше из-за устройства противотока с гофрированными трубами, способствующими более высокой насосной мощности.

•

Более высокая скорость теплопередачи может быть достигнута с прямоугольной топологией гофрированной трубы, чем с круговой или треугольной топологией гофры.

Abstract

На поток жидкости, перепад давления и теплопередачу через длинные холодные диэлектрические и встречно охлаждаемые высокотемпературные сверхпроводящие кабели (ВТСП) существенно влияют различные гофрированные (прямоугольные, круглые и треугольные) топологии.Таким образом, в данной работе расчетно исследуются тепловые и гидравлические характеристики турбулентного потока LN2 в ВТСП кабеле с противоохлаждением и различной топологией гофрирования. Рассмотрена двухмерная осесимметричная модель HTS-кабеля с противоточной системой охлаждения путем изменения формы гофра для числа Рейнольдса в диапазоне от 3,0 × 10 ⁴ до 6,0 × 10 ⁴ . Тепловой поток от температуры окружающей среды на внешней гофрированной трубе и тепловыделение из-за потерь переменного тока в ВТСП-лентах также учитываются в настоящем моделировании.Кроме того, распределение скорости, температуры и турбулентной кинетической энергии (TKE) жидкого азота (LN2) в кабеле HTS с различными гофрами оценивается с помощью метода вычислительной гидродинамики (CFD). Метод конечных объемов адаптирован для решения основных уравнений (неразрывность, импульс и энергия) с использованием схемы полу-неявных уравнений, связанных с давлением (SIMPLE) с моделью турбулентности k − ε и улучшенной обработкой стенок. Результаты показывают, что топологии гофра (прямоугольная, круглая и треугольная) оказывают значительное влияние на теплопередачу и падение давления.Гофрированные трубы с разной топологией демонстрируют разные коэффициенты трения из-за различий в контакте поверхностей стенок с LN2. Кроме того, рассчитанные коэффициенты трения для всех трех топологий гофра сравниваются с экспериментальными результатами, доступными в литературе. Кроме того, результаты разницы температур между температурами на выходе и входе LN2 подтверждаются имеющимися экспериментальными измерениями. Наконец, был сделан вывод, что влияние теплового потока и потерь переменного тока на охлаждающую способность и теплопередачу оказывается значительным по сравнению с влиянием на коэффициент трения и мощность накачки.

Ключевые слова

Топология гофрирования

Холодный диэлектрик

Противоток

HTS-кабель

Турбулентная кинетическая энергия

Разделение пограничного слоя

Рекомендуемые статьи Цитирующие статьи (0)

Полный текст

© 2019 Elsevier B.V. Все права защищены.

Рекомендуемые артикулы

Цитирующие статьи

Машина для производства гофрированных кабельных каналов, машина для производства труб DWC

.
