Гофра для электрокабеля: нужна или нет в частном доме

Когда гофрированные трубы-оболочки для кабеля действительно полезны и в каких случаях при монтаже электропроводки в загородном доме можно обойтись без них. Филипп Урбан, журналист и практик-эксперт в сферах строительства и ремонта, разобрался в вопросе.

Когда гофра полезна

Внутри дома:

• Для наведения порядка в скрытой электропроводке, например разводки по разным каналам силовых линий, разнокалиберных проводов, линий слаботочки (интернет, кабели систем пожарной и охранной сигнализации, домофон, видеонаблюдение).
• Ради эстетичности: открытая проводка в гофрах смотрится надежнее, добротнее, эстетичнее, чем просто кабели, проложенные по стенам и потолку.
• На всякий случай: чтобы была возможность заменить небольшие прямолинейные участки силового кабеля без долбежки стен. Например, при небольшом ремонте домашней автоматики можно попытаться аккуратно вытянуть гибкий кабель сигнализации или линии связи, надежно соединив его с новым. Но протащить длинный силовой кабель даже с одним изгибом вряд ли получится.

Снаружи:

• Под землей. В защитной оболочке прокладывают подземные кабели, питающие ландшафтное освещение, приводы автоматических ворот, скважинных насосов, очистных сооружений канализации с принудительной аэрацией. Это усиливает защиту от влаги и снижает вероятность механических повреждений.
• Над землей. Гофры также используются для дополнительной защиты от влаги и старения на солнце кабельных сборок при открытой проводке по воздуху (на подвесах). Например, от дома к бане, хозблоку, уличному светильнику в беседке и т. д. Особенно защита пригодится нежным кабелям слаботочных систем (видеонаблюдение, интернет, связь, домофон, охранная и пожарная сигнализация).
• Для эстетики и дополнительной защиты кабелей при открытом монтаже силовых линий на разных основаниях: стенах, балках, цоколе и прочем.

Какую гофру взять

Белые или серые гофрированные трубы из поливинилхлорида (ПВХ) не любят долгого контакта с грунтовой влагой, а под воздействием дневного света стареют и начинают крошиться. Огнестойкость тоже никакая: от высоких температур ПВХ хотя и не горит, но плавится. Идеальное место для ПВХ-гофры — в толще монолитного бетона, стяжке пола, под слоем штукатурки в штрабах кирпичных и газобетонных стен.

Черные и оранжевые гофрированные трубы из полиэтилена низкого давления (ПНД) — более прочные, устойчивы к солнечному ультрафиолету. Поэтому их можно использовать и для подземной укладки, и для проводки на улице. Но ни в коем случае не в помещении — такие трубы хорошо горят и могут стать причиной распространения огня по помещениям и этажам

Синие полипропиленовые (ППР) гофротрубы по свойствам близки к ПНД, то есть устойчивы к ультрафиолету и механическим нагрузкам. Главное отличие — огнестойкость: при пожаре они будут нехотя плавиться, но сами гореть откажутся. Такие можно использовать и под землей, и на улице, и в помещении.

Также для защиты кабелей и проводов используют оцинкованный металлорукав, который производится из стальной ленты. Такой может выпускаться в защитной герметизированной оболочке. Основная сфера применения — дополнительная механическая защита кабелей на улице и в тяжелых производственных условиях. Он также может быть использован для временной защиты кабеля, например при обеспечении электроснабжения стройки. В земле при постоянном контакте с влагой такая «броня» долго не живет.

От чего гофра защиту не гарантирует

Не стоит ждать, что такая защита проводов спасет от:

• термических повреждений с оплавлением изоляции кабеля, а тем более — от пожара: гофры прогорят быстрее изоляции
• повреждений и разрушений кабельных оболочек, вызванных длительным контактом с влагой или постоянным пребыванием во влажной среде
• серьезных механических воздействий, например от случайного повреждения скрытого кабеля сверлом

Важно помнить, что гофра — это только дополнительная защита. Но бывают случаи, когда «упаковка» кабелей в гофры — лишняя работа, которую невозможно объяснить требованиями электро- и пожарной безопасности.

Нужна ли гофра для проводов в каменном доме

Если стены и прочие конструкции из негорючих материалов, а кабели имеют защитную оболочку, то нет.

Вот что говорят по этому поводу ПУЭ

Свернуть

В «Правилах устройства электроустановок», п. 7.1.37 (вот их актуальные версии с платным и бесплатным доступом), написано: «В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке».

Как правило, в домашнем монтаже используют кабели марок ВВГнг LS и NYM. Первый имеет двойную изоляцию (защитную оболочку) из не поддерживающего горение ПВХ-пластиката c пониженным дымо- и газовыделением, второй — тройную. Их убирать в гофру при скрытом монтаже проводки не обязательно.

Есть ситуации, когда гофра только мешает: например, при прокладке кабельных трасс в несущих железобетонных стенах, которые нельзя штрабить (то есть делать канавки для прокладки проводов). Кабель диаметром 10–12 мм без дополнительной «упаковки» потребует для «укрытия» гораздо меньшего слоя штукатурки, чем такой же, но в трубке с наружным диаметром 20 мм.

Можно ли использовать гофру в деревянном

или каркасном доме

Здесь все сложнее: нигде в требованиях прямым текстом не написано, что можно, а что нельзя в деревянном доме. При этом нормативы делают различия для скрытой проводки в сгораемой и несгораемой среде.

Открытую проводку проводов и кабелей в защитной оболочке делать можно.

Вот что говорят на этот счет нормативы

Свернуть

Свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа», п. 15.5, гласит: «В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм² в ПВХ-изоляции в исполнении по ГОСТ 31565».

В упомянутом ГОСТе кабельных изделий обозначены требования к пожарной безопасности кабельной продукции. Им полностью соответствуют кабели NYM и ВВГнг-LS: «упаковка» им не нужна.

Скрытую проводку в дереве и прочих пожароопасных конструкциях обязательно надо защитить дополнительно негорючей оболочкой.

Как советуют это сделать ПУЭ

Свернуть

Пункт 7.1.38 ПУЭ-7 гласит: «Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки, и их следует выполнять за потолками и в пустотах перегородок из горючих материалов в металлических трубах». Продиктовано такое требование правилами пожарной безопасности.

Пластиковые гофры от пожара не спасут, хотя и вреда от них не будет. И в любом случае придется нести дополнительные затраты. Придется позаботиться о том, чтобы конструкции были несгораемыми: теплоизоляция — на основе негорючей базальтовой ваты, огнестойкого гипсокартона, штукатурки и т. п.

Строительные нормы такой вариант допускают

Свернуть

СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» допускает прокладывание «проводов в защитных оболочках или кабелей в оболочках из материалов, не распространяющих горение» через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий (пп. 13.5.1–13.5).

Подведем итоги

Практического смысла в использовании гофр при монтаже кабелей ВВГнг и NYM нет. По сути, это запасной слой изоляции, который не обеспечивает полной защиты. Опасности она тоже не представляет — кроме не всегда обоснованной уверенности заказчика, что все сделано профессионально и «как надо».

Такая уверенность — верный шанс упустить из виду другие, не менее важные противопожарные меры, такие как расчет нагрузок на электросеть, использование сертифицированных «автоматов» и качественных кабелей без «скруток» в скрытых полостях, использование негорючих материалов, а также обработка сгораемых конструкций антипиренами и антисептиками.

Узнайте больше:

• Как сделать скрытую проводку в деревянном доме законно и безопасно
• ПУЭ, ГОСТы и технические регламенты — на что ориентироваться
• Безопасная электропроводка на даче: от предохранителя до УЗО

13.02.2022

Для чего нужна гофра глушителя и что делать, если она сломалась? >

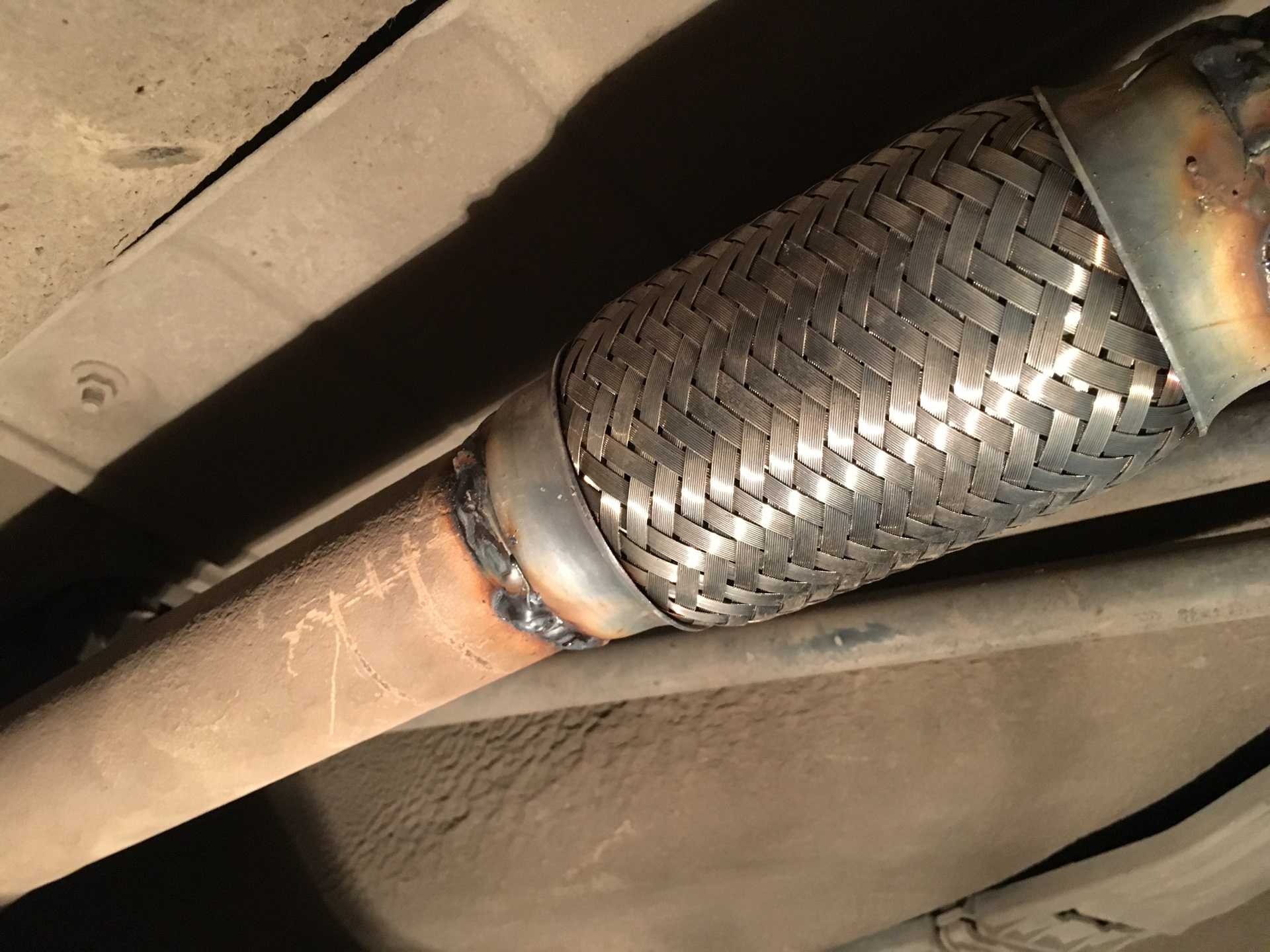

Резиновая гофрированная трубка (компенсатор, сильфон, виброгаситель) защищена от повреждений и разрывов внутренней и внешней оплеткой из нержавеющей стали. Оплетка переходит в металлические трубы. Одна сторона приваривается к приемной трубе выхлопной системы, другая к выпускному каналу двигателя.

Резиновая гофрированная трубка (компенсатор, сильфон, виброгаситель) защищена от повреждений и разрывов внутренней и внешней оплеткой из нержавеющей стали. Оплетка переходит в металлические трубы. Одна сторона приваривается к приемной трубе выхлопной системы, другая к выпускному каналу двигателя.

Без гофры (при жестком соединении) вибрации двигателя передаются на глушитель, с него на кузов и остальные детали автомобиля. В итоге водитель и пассажиры ощущают их через сиденья. Особенно заметно вибрирует техника при запуске двигателя – автомобиль словно встряхивается, передергивается перед пробуждением.

Без виброгасителя неприятные колебания разрушают крепежные элементы и детали кузова. Гофру устанавливают даже на модели, где она не предусмотрена конструкцией. Обязательно внедряют в систему после тюнинга двигателя и выхлопной.

Стандартная проблема гофры глушителя – случайные удары и разрывы. Оплетку из нержавеющей стали разрушают камни, корни деревьев, высокие бордюры. Под воздействием соли и дорожных реагентов, металл становится более хрупким. Со временем поверхность забивается грязью и отложениями, твердеет и уже не гасит колебания, постепенно крошится.

Неисправный коллектор вызывает высокое давление едких выхлопных газов, которые разъедают защиту изнутри. В результате оплетка рвется, в резиновой гофрированной трубке появляются дыры и трещины.

Вы заметите проблему по неприятному запаху и громкому шуму – выхлопные газы теперь проходят не через глушитель, а частично вырываются под днищем автомобиля и попадают в салон. Если сразу не поменять гофру, то она полностью порвется и владельца ждут сразу 3 неприятности:

1. Дым попадает в салон и может вызвать отравление.
2. Горячие отработанные газы нагревают днище и разъедают защитное покрытие.
3. Повышается уровень шума и вибрации.

Печальный результат – повреждение и перегрев кузова, которые могут окончиться серьезным ремонтом. Не тяните с заменой гофры, это обходится дешевле устранения последствий.

Как поменять гофру глушителя: установка нового виброкомпенсатора

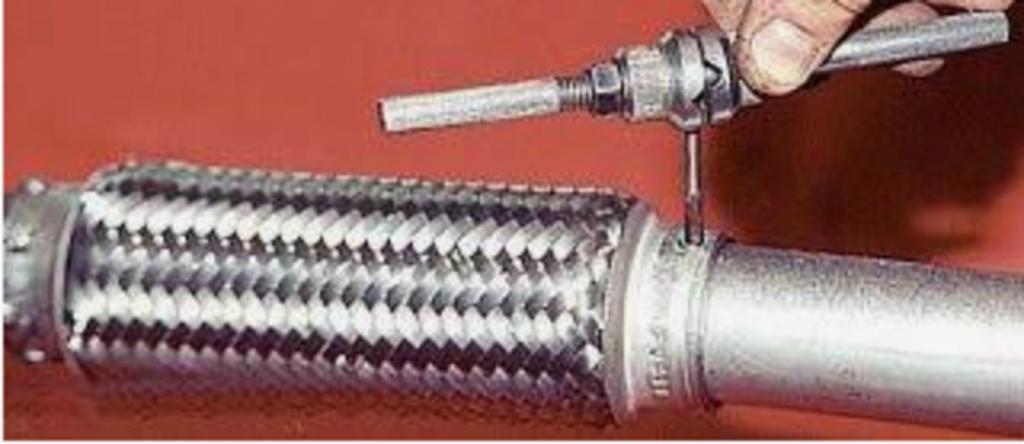

Надежное соединение дает только сварка – хомуты и муфты со временем теряют герметичность из-за резких перепадов температур.

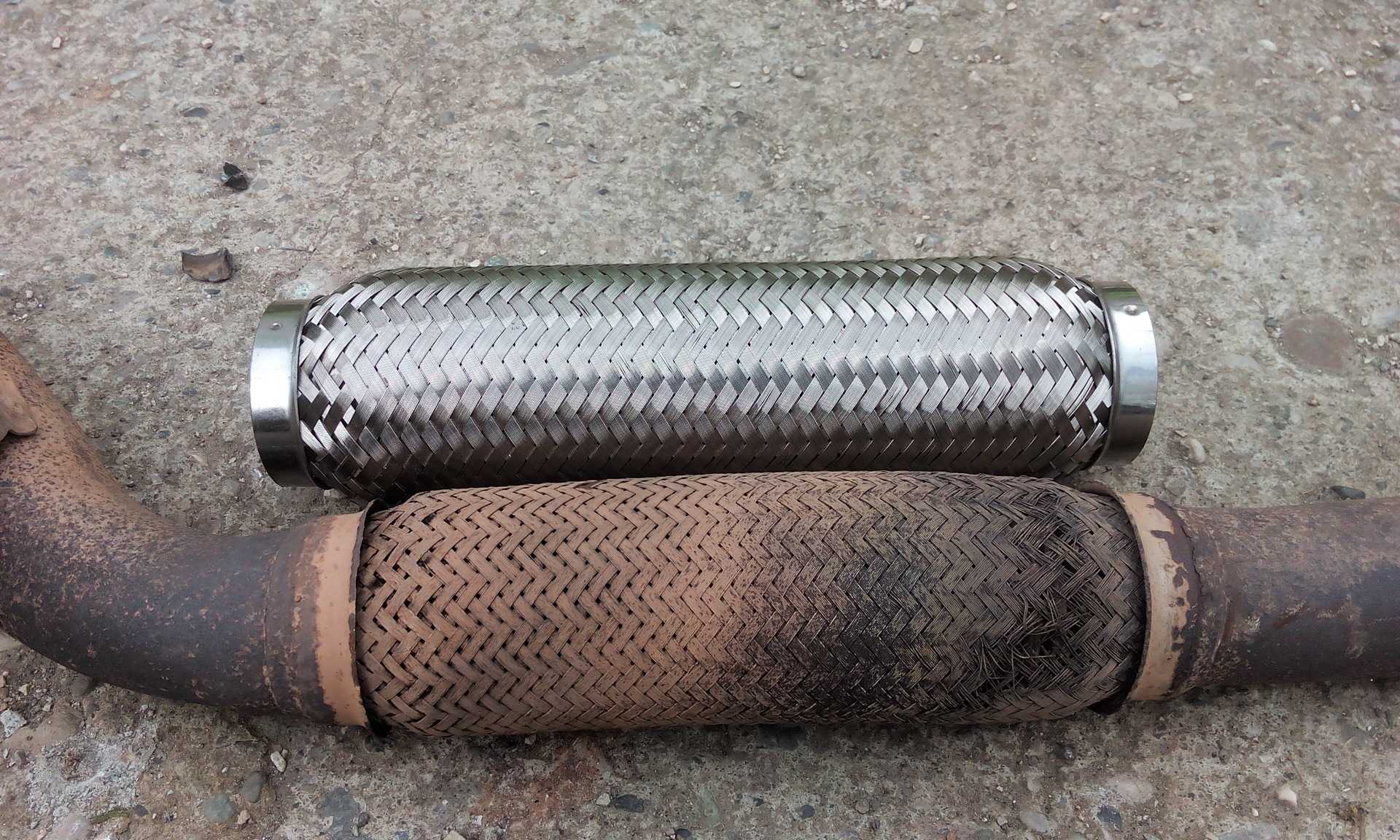

Мастер срезает старую деталь. Посмотрите, что с ней сделало время и тяжелые условия работы: блестящая оплетка превратилась в тусклую рваную проволоку, видны сквозные дыры. Вместо нее устанавливается новенькая гофра и приваривается по кругу с обеих сторон.

Модель подбирается габаритам старой – для вертикальных участков это короткое изделие, предназначенное исключительно для гашения вибраций. На горизонтальные участки ставят длинные модели, которые иногда находятся в слегка изогнутом состоянии.

После установки обязательно проверяется герметичность и нормальный выход газов. Если причина повреждения – внутренние разрывы, то желательно провести диагностику выхлопной системы, чтобы избежать повторной поломки и замены гофры.

Автосервис «Мистер Глушитель» быстро и качественно выполнит замену гофры глушителя на вашем автомобиле. На материал и работу предоставляем гарантию в течение 1 года.

Наука о гофрированном металле

Гофрированный металл представляет собой легкий, портативный, недорогой и прочный архитектурный материал, который может противостоять граду и бурям, а также сопротивляться коррозии в течение многих лет. Гофрированная сталь может быть окрашена или покрыта и является популярным выбором для настила, кровли и сайдинга в коммерческих, сельскохозяйственных и даже жилых зданиях.

Гофрированный металл начинается с листа углеродистой стали, который затем спрессовывается в трехмерные узоры, называемые гофрами, с использованием ряда роликов в процессе холодной прокатки. Различные устройства роликовых головок производят различные типы гофрирования, включая волны, квадраты и углы. Холодная прокатка позволяет получить более толстый и прочный продукт, который также имеет лучший внешний вид, чем горячедеформированная сталь. Затем готовый лист отрезается на нужную длину.

Для художественного эффекта гофрированный стальной лист может быть изготовлен из стали без покрытия или кортеновской стали, атмосферостойкой стали, которая прямо с полки выглядит ржавой! Но большинство строительных приложений требуют защиты от окружающей среды. Существуют различные способы достижения этого, в зависимости от стоимости и области применения, например, гальванизация, окраска или покрытие.

По данным Американской ассоциации гальванистов, гальванизация — это метод защиты стали от коррозии путем ее погружения в чан с расплавленным цинком. Железо в стали вступает в реакцию с цинком, образуя прочно связанное покрытие из сплава, обеспечивающее блестящую поверхность. По мере старения оцинкованного покрытия на нем образуется белое оксидное покрытие, которое защищает металл от дальнейшей коррозии даже в местах царапин или срезанных краев на оцинкованном гофрированном листе.

В дополнение к нанесению цинка в этом периодическом процессе горячего погружения гальванизация также может быть выполнена с помощью непрерывного цинкования листа . Во время этого процесса рулоны листовой стали пропускают через печь для отжига для очистки и подготовки поверхности, затем прокатывают в цинковой ванне, вытягивают вертикально и дают высохнуть. Этот тип оцинкованного покрытия тоньше и менее защитен, поэтому его следует использовать только внутри помещений.

Альтернативный вариант гальванического покрытия – запатентованное покрытие Galvalume 9.0005 процесс. Впервые открытое компанией Bethlehem Steel в 1972 году, стальное покрытие Galvalume содержит около 55 процентов алюминия и 45 процентов цинка, а также небольшой процент кремния. Кремний помогает покрытию прилипать к стали даже во время процесса гофрирования.

Алюминий в Galvalume обеспечивает устойчивость к коррозии в атмосферных условиях. При нанесении покрытия образуются микроскопические участки алюминия и цинка. Алюминиевые участки обеспечивают барьер защиты от коррозии, а цинковые участки обеспечивают гальваническое покрытие. В большинстве применений Galvalume обеспечивает большую защиту, чем гальванизация, но есть исключения , , например, в щелочных средах бетона и строительного раствора или в сельскохозяйственных или животноводческих помещениях.

Для получения дополнительной информации или для заказа, свяжитесь с Industrial Metal Supply.

Термины для гофрокартона. Слова, используемые при разговоре о коробках

А-Б | C-E   | Ф-Х   | В-О   | П-Р   | S-Z

Знайте, о чем вы говорите, когда речь идет о гофре

Когда речь идет о гофрокартоне и коробках, нужно многое знать, это может сбивать с толку. Для начала воспользуйтесь этим кратким справочным руководством по терминам гофрирования.

Сломанный

Обрезки бумаги, бумага, поврежденная из-за разрывов на бумагоделательной машине или не изготовленная в соответствии с требуемой спецификацией качества. Брак обычно возвращается в процесс производства бумаги.

Размеры коробки

Размеры относятся к внутренней части коробки и измеряются в миллиметрах длины x ширины x высоты. Длина (L) — это более длинная сторона проема, а ширина (W) — более короткая. Высота (H) — это длина между отверстиями на обоих концах.

Дополнительная информация: Практическое руководство: мерные коробки

Целлюлоза

Основной волокнистый материал в бумаге.

Завод по производству гофрированных коробок

Предприятие, имеющее как возможности для гофрирования, так и перерабатывающее оборудование. Большинство коробок из гофрокартона во всем мире производится на интегрированных заводах по производству коробок.

Гофрированный картон

Этот материал представляет собой композитную структуру, образованную путем приклеивания одного или нескольких листов рифленого гофрированного материала к одной или нескольким плоским поверхностям облицовочного картона.

• • Одностенная картонная коробка
    Это картонная коробка из гофрированного картона, изготовленная путем склеивания листа рифленого гофрированного материала между двумя плоскими листами облицовочного картона.

Одностенный

• Двустенный картон
  Это картонная коробка из гофрированного картона, состоящая из трех листов облицовочного картона, проложенных между двумя листами рифленого гофрированного материала.

Двойные стенки

Высечка

Процесс резки гофрированного листа в форму, которая при сборке преобразуется в требуемый размер коробки. Ротационная высекальная машина использует цилиндрическую матрицу и, как правило, способна работать с более высокой скоростью, чем плоская высекальная машина, поскольку поток листов в основном продолжается. Планшетный высекальный пресс использует плоскую матрицу, и гофрированный лист на мгновение останавливается, чтобы обеспечить необходимую резку. Этот метод обеспечивает как высокую точность, так и сложные формы, недоступные при ротационном процессе.

Двусторонняя

Двусторонний или двойной подкладочный лист — это часть гофроагрегата, которая соединяет односторонний картон с другим вкладышем для получения двустороннего гофрированного листа.

Вернуться к началу

Гофр, рифление

Волнообразные формы или гребни, вдавливаемые в лист материала, размягченного паром. Затем этот материал помещается между плоскими листами материала, образуя гофрированный картон. Флейта служит защитной прокладкой и помогает укрепить коробку. Различная ширина и конфигурация обеспечивают отличительные преимущества производительности. Гофрированные коробки имеют любой из перечисленных ниже типов.

• • А-канавка: Толщина канавки 4,7 мм
  • B-канавка : Толщина канавки 2,5 мм
  • C-образный гофр: Толщина гофра 3,6 мм. В зависимости от прочности при штабелировании, сопротивления проколу и прочности на раздавливание, требуемых для картонной коробки, в одностенных картонных коробках общего назначения используется один из трех вышеперечисленных гофров. A-Flute обладает отличной прочностью при штабелировании, B-Flute имеет хорошую устойчивость к проколам, а C-Flute имеет оптимальное сочетание обоих.
  • E-Flute : Толщина канавки 1,5 мм
    Обычно используется для легких предметов, таких как коробки для пиццы, почтовые ящики, коробки для обуви и т. д.
  • BC Flute
    Этот каннелюр представляет собой комбинацию двустенных канавок, состоящую из одного листа B-канавки с одной стенкой и одного листа C-канавки с одной стенкой. Результатом является сильное гофрирование, используемое, когда требуется дополнительная толщина или прочность при штабелировании.
  • Канавка AC
    Эта канавка представляет собой комбинацию двойных стенок, состоящую из одного одностенного листа с А-образной канавкой и одного одностенного листа с С-образной канавкой. В результате получается очень прочное гофрирование, используемое, когда требуется дополнительная прочность.

Складные картонные коробки

Многослойные картонные коробки, на которые наносят печать/покрывают и разрезают на картонные заготовки. Заготовки картонных коробок также имеют складки, которые позволяют сформировать коробку для упаковки продукта клиента.

Функциональные покрытия

Ламинирование пленок из полиэтилена и/или пластика или фольги на бумажной основе, обеспечивающее водо- или жиронепроницаемый барьер. Обычно используется в условиях высокой влажности как при тропических, так и при низких температурах, для использования с мясом, морепродуктами, кормом для домашних животных, фруктами и продуктами.

Наверх

Крафт

Этот термин описывает натуральный небеленый гофрированный картон, используемый для изготовления картонных коробок. выбираются из-за их структурных и/или декоративные свойства. Они могут быть изготовлены из белого или коричневого, крафтового или переработанного волокна или их смеси.

Механическая целлюлоза

Целлюлоза, полученная путем измельчения бревен балансовой древесины и щепы до их волокнистых компонентов с использованием механической энергии с помощью решетчатых камней или рафинеров.

Вернуться к началу

Склеивание

Два, три или четыре слоя бумаги и картона склеиваются вместе, образуя твердый древесноволокнистый картон толщиной от 0,8 мм до 3 мм. Доски используются для различных применений, таких как коробки для обуви, трафаретная печать, коробки для дисплеев, настольные игры, обложки для книг и папки с кольцами.

Полиграфия

Большая часть печати на гофрированном картоне выполняется методом флексографии, который можно рассматривать как сложный метод печати резиновыми штампами. Флексографская печать используется как для предварительной, так и для последующей печати. Большая часть печати на гофрированных коробках выполняется в процессе переработки после производства гофрированного листа, т.е. постпечатная. Предварительная печать относится к процессу печати дизайна или узора на рулоне бумаги до того, как он перейдет к этапу гофрирования. Этот процесс обычно используется для больших объемов работ, где требуется качественная печать.

Целлюлоза

Первичное сырье, из которого производится бумага. Волокнистый продукт, полученный с помощью механических или химических процессов или их комбинации.

Вернуться к началу

RSC

Это аббревиатура для стандартной картонной коробки с прорезями, наиболее часто используемого вида картонной упаковки. Одна сторона проклеена, скреплена скотчем или скреплена скобами во время производства, что делает эту коробку удобной для установки, наполнения и закрывания.

Податчик листов

Завод по производству гофрокартона, который не имеет оборудования для переработки и производит только гофрированный лист. Его клиентами обычно являются независимые листовые заводы. Термин «податчик листов» также может означать устройство в передней части высекальных/флексографских фальцевально-склеивающих машин.

Листовой завод

Включает перерабатывающее оборудование и не производит собственный гофрокартон. Как правило, заводы по производству листового проката представляют собой небольшие предприятия, предлагающие своим клиентам индивидуальное обслуживание.

Однослойный картон

Часть гофроагрегата, которая формирует гофрированную форму в среде, наносит на нее клей и затем приклеивает к плоскому картону. Выход односторонней платы называется односторонней платой.
