Для дымохода изоляция: Как и чем нужно изолировать трубу дымохода в перекрытии

Чем изолировать металлическую трубу дымохода – делаем короб и другие способы

На чтение 7 мин. Просмотров 4.8k. Обновлено 25 ноября, 2020

Вопрос: «Чем изолировать металлическую трубу дымохода?» задают очень часто. Это приходится делать от таких разрушающих факторов:

• перегрев сооружения;
• протечка в стыковых местах.

Изоляцию рекомендуют производить комплексную (гидро- и противопожарную термоизоляцию).

Изоляция дымохода в бане

Решая проблему, чем изолировать металлическую трубу дымохода в бане, в приоритет необходимо ставить безопасность людей.

Главную угрозу в данном помещении несет присутствие живого огня. Изолировать в данном случае нужно обязательно. Без положенной защиты перекрытие легко загорается.

Чаще всего баня строится из древесины, а как известно, этот материал легко возгораемый. Многие ошибочно полагают, что обивка потолка листами из металла будет отличной защитой, и, что больше изолировать не нужно.

Но, эта защита нагревается и от воспламенения это не спасет. Можно изолировать трубу красным кирпичом, но дизайн не каждой бани подходит для этого.

Рынок современных стройматериалов, чтобы изолировать дымоход, предоставляет несколько изделий:

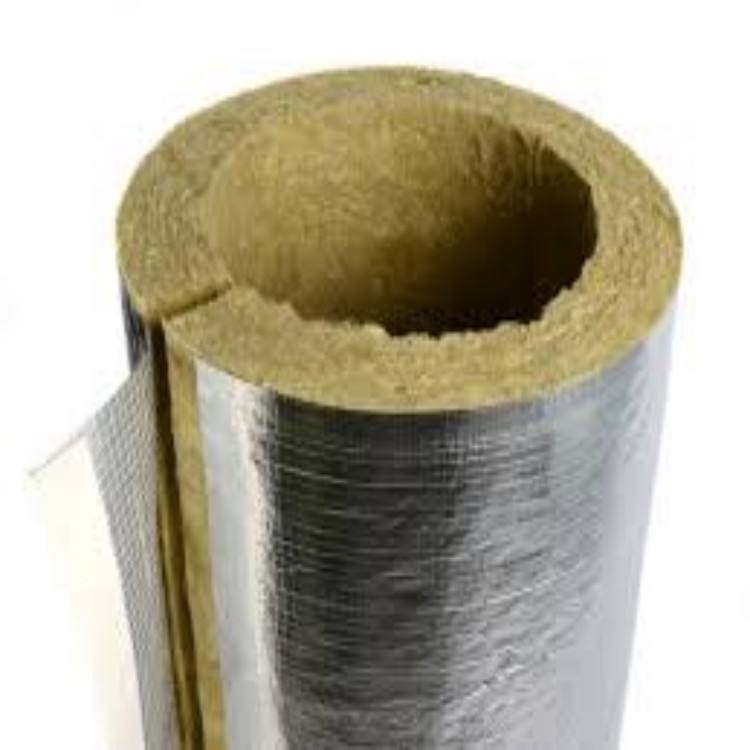

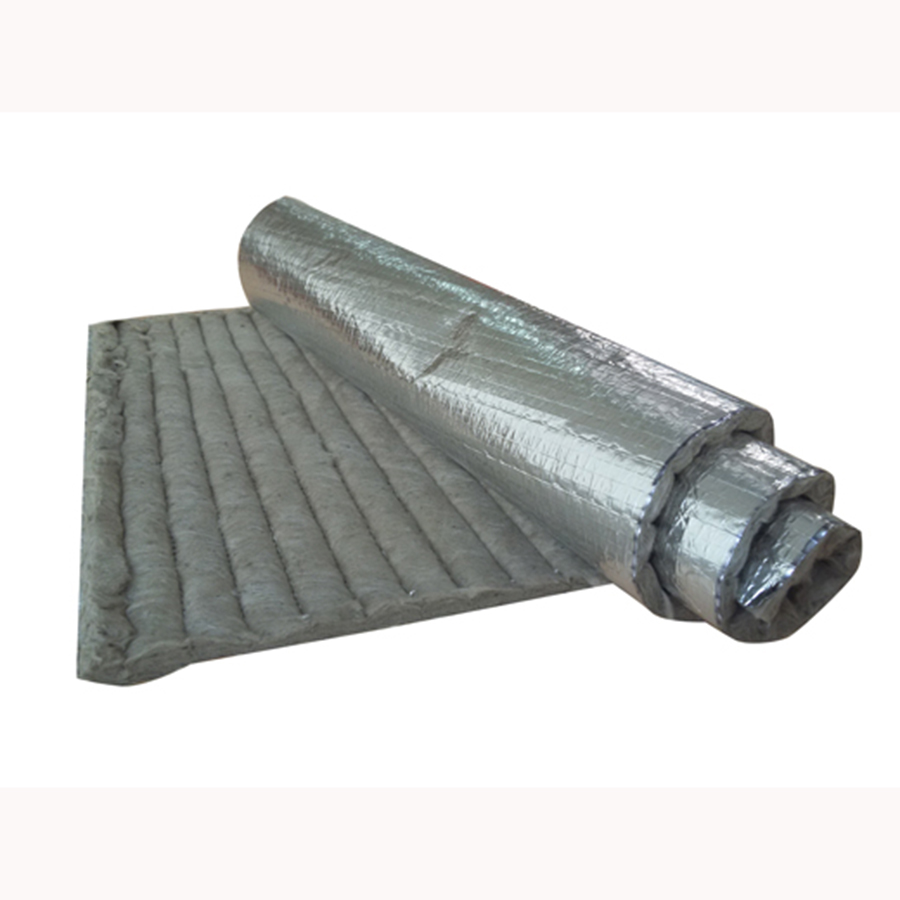

• Фольгоизоль. Сауна с такой отделкой подобна к конструкции термоса. Тепло не теряется, помещение быстро прогревается и долго стынет.

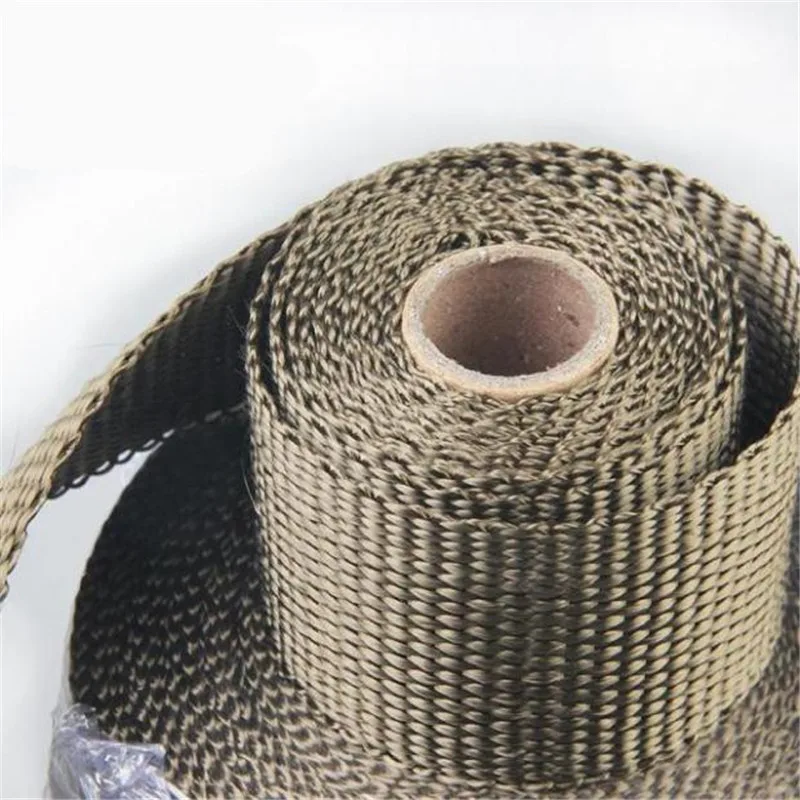

• Теплоизоль. Им можно обмотать трубу дымохода и закрепить проволокой или специальным металлизированным скотчем.

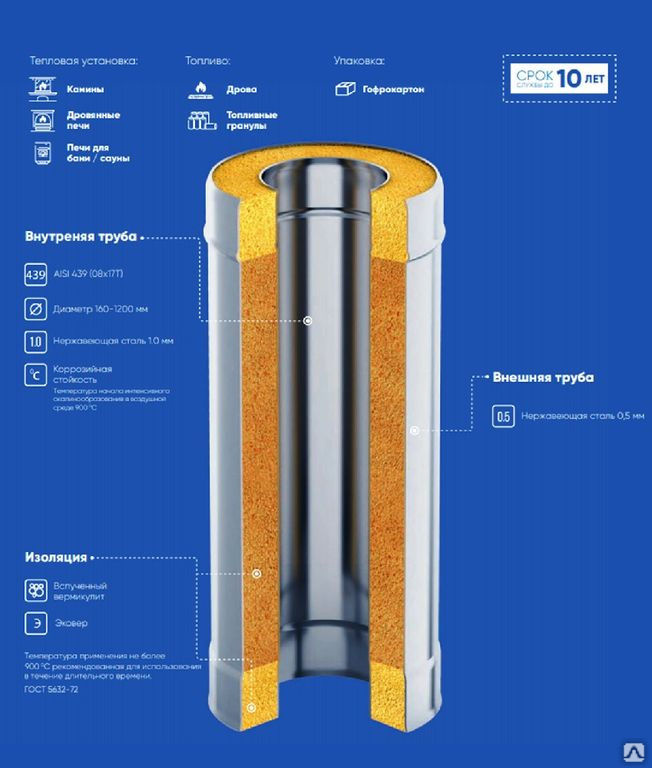

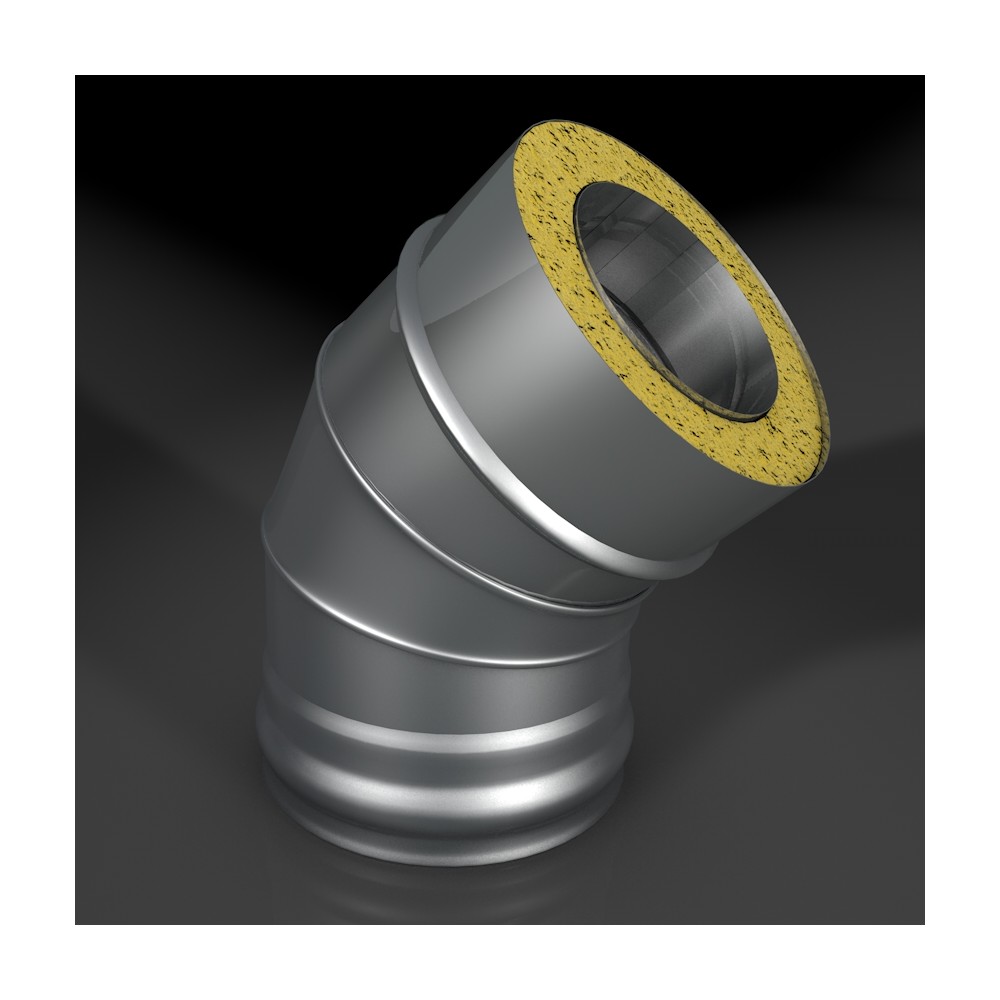

Находкой для бани называют сэндвич – трубы, для которых характерна высокая безопасность. С ними об изоляции не стоит беспокоиться. Это сооружение сконструировано из нескольких секций, легко вставляемых одна в другую. Это подойдет даже для бани с металлической печкой.

Для сооружения в традиционной русской бане применяют красный кирпич. Он не подвержен воздействию высокой температуры и длительное время держит тепло.

Такая постройка должна укладываться верно. Потому, что от показателя качества кладки зависима длительность использования строения.

На такой постройке не рекомендуют экономить, потому, что стоимость ремонта может оказаться намного большей.

Читайте так же на нашем сайте все о асбестовых дымоотводах и их недостатках.

Чем обмотать металлическую трубу дымохода, решить не сложно. Рынок строительных материалов предлагает для этого много товаров.

Видео

ВАЖНО! Самое главное, что нужно знать, выполняя утепление – это то, что для него нельзя брать покрытие, которое содержит горючие вещества.

Лучше изолировать хорошим качественным товаром, который соответствует противопожарным и строительным нормам. Это создаст дополнительные условия безопасности.

Из предлагаемых вариантов чаще всего используют:

1. Волокнистый стройматериал;

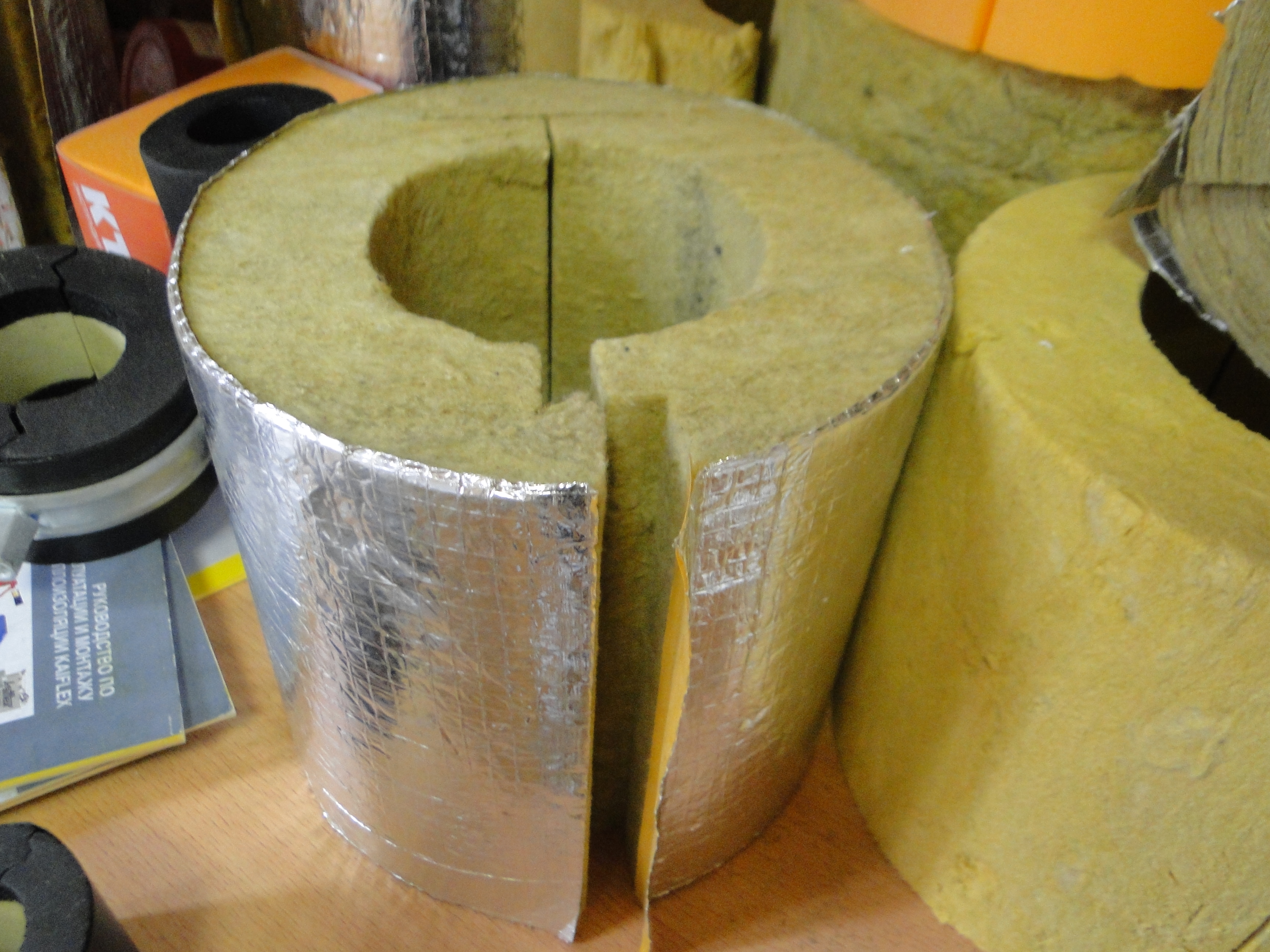

2. Минеральную вату;
3. Стекловату.

Металлический вариант, а в частности его утепление, заслуживает отдельного внимания. Дилемму, чем утеплить металлическую трубу дымохода, нужно решать во время составления проекта строительства.

Видео

Изолировать уже созданную схему не всегда получается без перестройки кровельного сооружения.

Если возводить современную конструкцию, то можно использовать готовые трубы «сендвич». Такие конструкции выполняются быстро, с небольшими тратами на специалистов.

Но, они стоят не дешево. Впрочем, данную стоимость оправдывает длительное время службы и простота конструирования.

В них минеральная вата располагается между двумя заготовками. Изоляция таким образом выходит на самом высоком уровне.

При помощи утепления останавливают или предотвращают необратимые химреакции, которые проходят под влиянием влаги и веществ распада топлива.

Не проделанные вовремя мероприятия по утеплению трубы дымохода, могут стать подосновой для нарушения целостности дома из-за разрушения.

Усиленный действием кислоты конденсат, не спеша, но интенсивно портит стройматериалы. Особенную опасность конденсат приносит в период оттаивания трубы после зимы.

Изготовление коробов

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

1. Ножницы по металлу.
2. Лист оцинкованный.
3. Саморезы.
4. Цыркуль.
5. Дрель.

Видео

Дальнейшая последовательность действий:

• Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
• Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
• Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
• Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
• От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
• Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.

По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.

Установка дымохода

Видео

Проблема, как правильно установить дымоход из металлических труб, решается не настолько легко, как кажется на первый взгляд. Очень важно, чтобы он функционировал так, как следует.

Иначе продукты сгорания не только повредят предметы мебели, но и нанесут вред организму людей.

Всякая постройка данного вида делается по таким принципам:

• Относительно дыма. При этом в сети ставят тройник, который выводит конденсат.
• Относительно конденсата. При этом данный тройник не применяют.

Первый этап. Это выбор проекта и подбор материалов. На этом этапе становиться понятно, какой именно будет постройка (прямой или с переходами и сгибами).

Второй этап. Это сборка. Все стыковые места, колени и тройники необходимо надежно скрепить хомутами.

Третий этап. Прохождение через кровлю. Сквозь крышу вывод происходит при помощи сперазделки.

Видео

Как самостоятельно поставить дымоход ? Особенности, расчёты, чертежи, опасности

Watch this video on YouTubeЕе избирают соответственно с уровнем склона кровли. Затем определяется место, где конкретно пройдет заготовка.

Далее вырезается проем и выводится труба. Изнутри место прохождения защищается подкрышным листом, а с внешней стороны выставляется крышная разделка.

Угол уклона регулируют частью разделки, а ее крайние части «подгоняются» под конек. По стенках патрубка прокладывают изоляцию.

Четвертый финальный этап. На патрубок крепится регулируемый фартук и труба  наращивается до необходимой длины. Ее края закрывают крышкой – зонтом. Он будет защищать от атмосферных осадков.

Крепление дымохода

После прохода через чердак, заготовка выводиться на крышу. При этом щели между кровлей и патрубком необходимо закрыть гидроизоляцией. Поднимать строение над крышей рекомендуют в соответствии к существующим правилам.

Видео

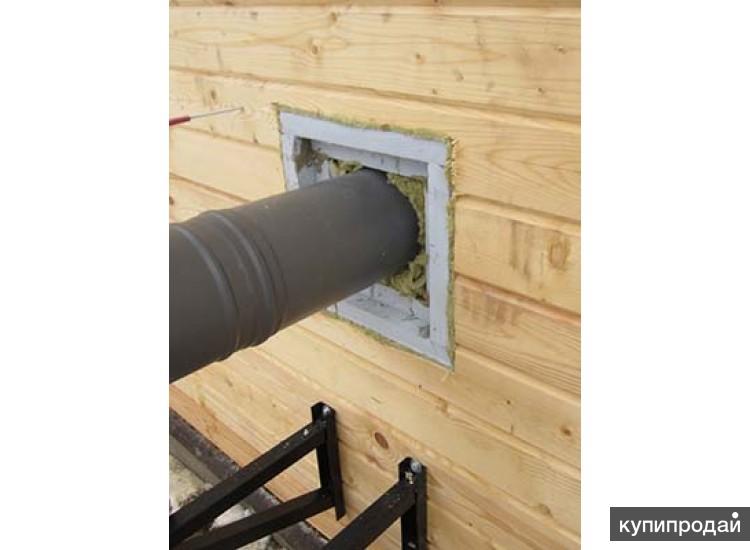

При проведении с наружной стороны сооружения, проблема, как закрепить металлическую трубу дымохода не стоит остро. Потому, что для этого используют колено, которое и задает направление расположения по вертикали.

Для надежности дымоход закрепляют к  стене специальными кронштейнами.  Они могут содержаться уже в готовом комплекте при покупке, а еще их не трудно изготовить самостоятельно из металлического уголка.

Когда конструкция поднимается до уровня конька кровли и надежно закрепляется на стене, на нее сверху обязательно одевают зонт. Он защищает от засорения опавшими листьями, дождевой водой и снегопадами.

Переход с кирпичной дымовой трубы на металлическую

Как удлинить кирпичный дымоход металлической трубой? Этот вопрос задают очень часто.

Видео

Чтобы удлинить кирпичный дымоход, следует сделать плоскую стальную площадку с патрубком. Диаметр патрубка должен отвечать диаметру заготовки для удлинения.

Эту площадку для удлинения необходимо надежно зафиксировать. Для этого берут дюбеля и саморезы. Но, такое крепление не будет надежным без герметика.

А теперь все действия удлинения по – порядку:

• На кирпичном основании необходимо отметить все места крепления. Эти места не должны находиться на кладочном шве. Также они не должны быть на краю кирпича.
• Далее в площадке сверлятся отверстия для саморезов, а в кирпичах проделывают отверстия для дюбелей.
• Площадку ставят на основание из кирпича, на которое предварительно нанесет огнеустойчивый герметик.
• После этого площадка равномерно по всему периметру притягивается саморезами.
• Далее монтировать этот переход можно только после полного высыхания герметика.

Теперь постройку из кирпича можно удлинить на любое нужное расстояние металлической заготовкой.

Некоторые правила монтажа

1. Если вывод для дыма возвышается над крышей больше, чем на 1,5 метра, то его рекомендуют дополнительно крепить растяжками.
2. Протяженность патрубка от печки до оголовка не должна превышать 5 метров.
3. Для очистки от конденсата монтируют спецзаглушки.
4. За пределы крыши сооружение следует выводить не меньше, чем 1,5 метра.
5. При установке патрубка для вывода дыма нельзя допускать заужения его диаметра.
6. Расположенные недалеко конструкции из горючих материалов не должны нагреваться не больше 50 градусов.
7. Выход для дыма должен быть проведен на безопасном расстоянии от электропроводки.

Видео

Дымоход печь длительного горения теория правила схемы / Дымовая труба / Chimney stove long burning

Watch this video on YouTubeРешая, чем изолировать металлическую трубу дымохода, каждый принимает решение, исходя из своих предпочтений и финансовых возможностей.

Главное в этом деле, сделать все в соответствии к нормам и требованиям, и тогда работа порадует качественным результатом.

Как изолировать печную трубу: металлический дымоход

Строительство собственного дома, как правило, связано с обустройством камина или печи. Отсюда возникает проблема вывода дымохода на крышу. Правильная и надежная изоляция печной трубы очень важна в отношении пожарной безопасности, долговечности строения и комфорта жителей.

Изоляция для дымохода включает: изоляцию дымохода от горючих материалов крыши и гидроизоляцию.

Основные задачи изоляции дымовых труб:

1. Защита элементов стропильного каркаса и кровли от возгорания в месте контакта с трубой.
2. Герметизация кровли в месте вывода трубы на крышу (гидроизоляция).

Сооружение изоляции дымохода упрощается правильным расположением выхода трубы на крыше. Предусмотреть его нужно сразу при проектировании здания. Для наилучшего функционирования дымоход должен быть прямым и длинным. Оптимальное место его выхода на крыше – область ската рядом с коньком. Такое расположение позволяет минимизировать возможность образования снеговых карманов зимой, а также не осложняет возведение стропильной системы.

Правила пожарной безопасности требуют, чтобы температура дымовой трубы в месте контакта с элементами крыши не повышалась более 50 градусов.

При возведении кирпичной трубы это происходит благодаря достаточной толщине ее стенок. Согласно нормативным документам, толщина стенки кирпичной дымовой трубы в месте прохода через крышу должна составлять не менее полутора кирпичей, т.е. 35-40 см. Сооружение трубы такой толщины и соответствующего размера отверстия в перекрытии и крыше не всегда удобно. Поэтому чаще всего обустраивают дымоход из металлической трубы и изолируют его от горючих элементов кровли.

Противопожарная изоляция печной трубы

Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).

Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.

Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.

Схема пожаробезопасности печной трубы.

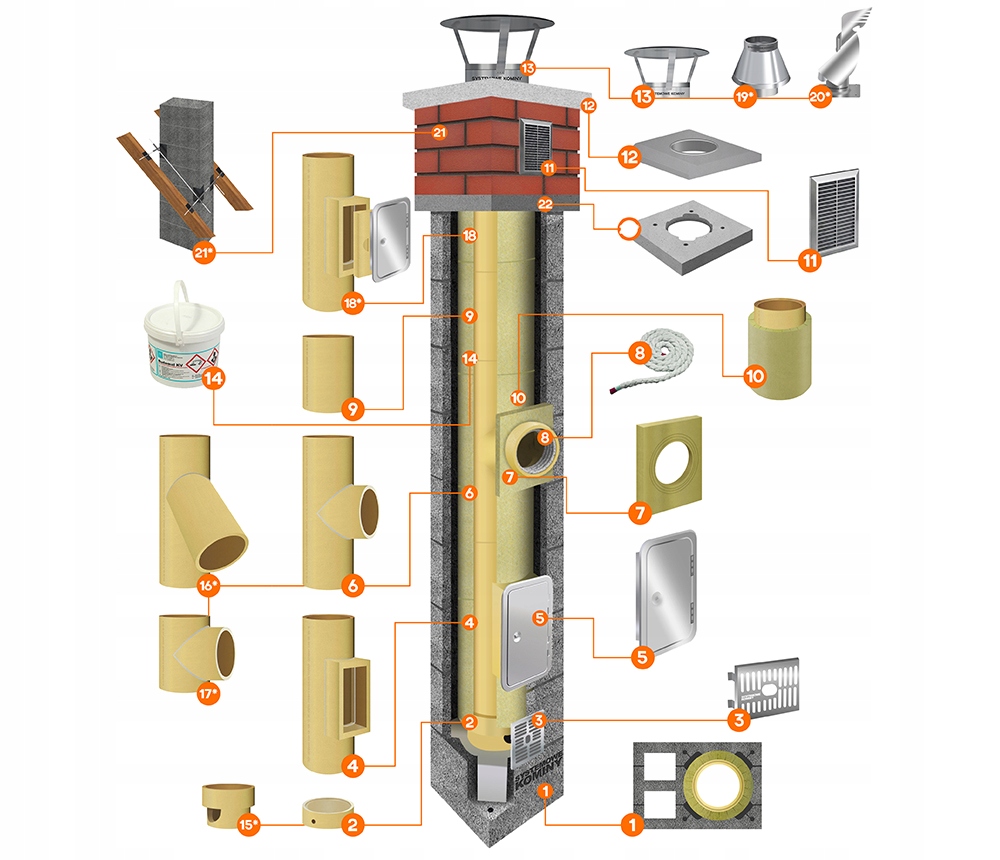

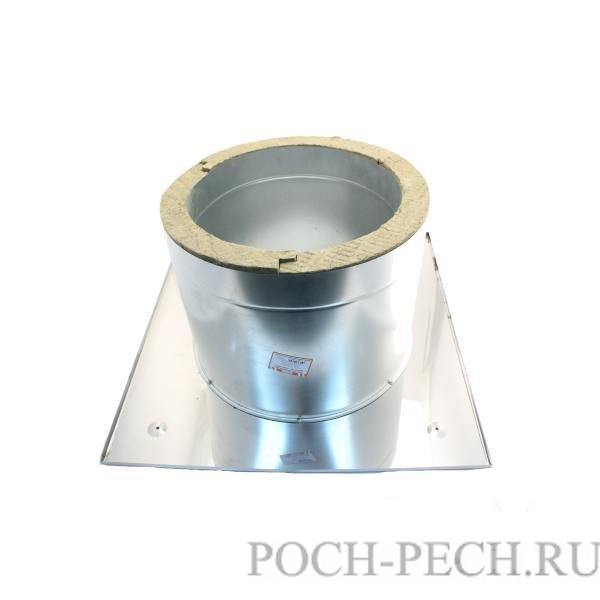

Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.

Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.

Современная промышленность выпускает готовые многослойные дымоходы из теплоизолированных труб, с наружным слоем из нержавеющей стали. Для пропуска через кровлю подобных конструкций существуют специальные кровельные проходы, выполняющие функцию гидроизоляции.

Гидроизоляция дымовых труб

В месте прохода трубы через кровлю создаются условия для протечек, поэтому необходимо предусмотреть надежную гидроизоляцию.

В первую очередь в месте примыкания трубы к кровле сооружают внутренний фартук. Обычно он состоит из нижних планок примыкания. Их укладку начинают с нижней стенки трубы. Если позволяет материал трубы, в месте примыкания верхнего края планки выполняют штробу. Верхний край планки заводят в штробу и герметизируют, нижний край планки подрезают и закрепляют саморезами. Также выполняют планки примыкания по другим стенкам трубы, делая нахлест между ними около 15 см.

Схема гидроизоляции дымохода.

Следующим монтируют галстук – плоский лист кровельного металла, предназначенный для отвода воды. Верхний край его помещают под нижний фартук, а нижний выводят в ендову или карниз. По краям галстука загибают бортик для улучшения направления стока.

Сверху указанных элементов обустраивают верхний слой кровельного ковра. По окончании его монтажа вокруг трубы в последнюю очередь сооружают наружный декоративный фартук. Его крепят так же, как внутренний, только без помощи штробы.

Многие строители рекомендуют избегать жесткого крепления фартука к трубе, чтобы конструкция не повреждалась от температурного расширения. Можно использовать стальной хомут (юбку), снабженный термостойкой эластичной прокладкой.

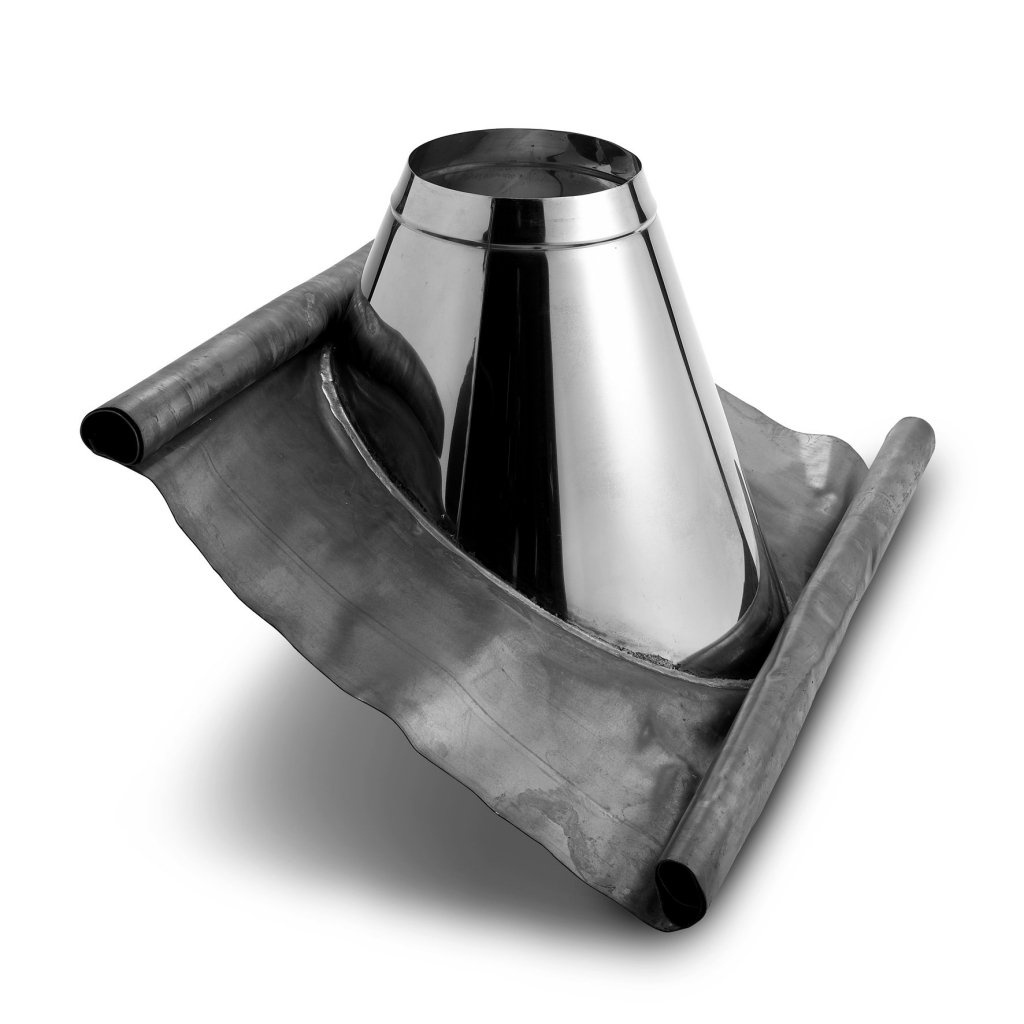

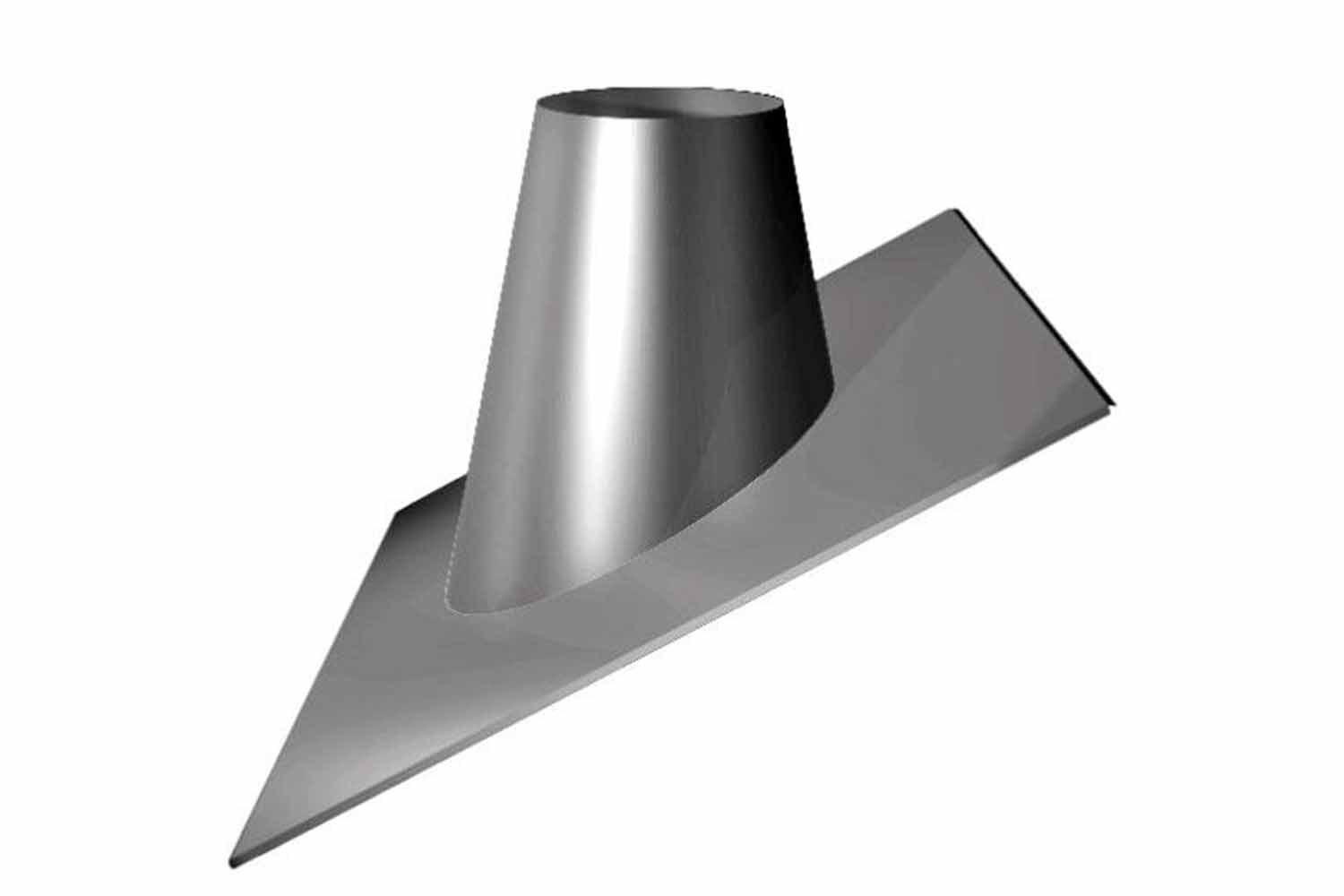

Для удобства пропуска дымовых труб и других элементов через крышу выпускаются готовые кровельные проходы, основная функция которых – герметизация отверстия в кровле. Они представляют собой основание и фартук, выполненные из цельного листа материала. Проходы могут изготавливаться из оцинкованной или нержавеющей стали, а также гибких материалов: термостойкой резины и силикона. Металлические кровельные проходы являются более традиционным решением и имеют меньшую стоимость. Однако они не всегда могут обеспечить плотное прилегание к кровле, выполненной из профилированных материалов (черепица, шифер, ондулин). Этого недостатка лишены проходы из гибких материалов, они обеспечивают герметичное прилегание к любой поверхности. Благодаря своей эластичности, кровельные проходы из резины и силикона могут изолировать от протечек кровли любой формы с разными углами наклона и без него. Доступно несколько цветовых решений изделия, позволяющих подобрать кровельный проход к цвету покрытия.

Изоляцию дымовых труб необходимо выполнять в строгом соответствии с правилами пожарной безопасности и строительными нормативами. Она обеспечит вашему дому надежность, комфорт и долговечность.

Изоляция печной трубы на крыше своими рукамиСтройкод

Необходимость изоляции печной трубы заключается сразу в двух важных моментах: защита дома от пожара и предотвращение протечек через место стыка дымохода и кровли. При грамотном подходе к этому вопросу возможно также улучшить работу печи за счет усиления тяги, сохранить стропильную систему крыши в целости, избежав образования конденсата.

Все эти моменты могут быть решены без привлечения специалистов своими руками. Сегодня рассмотрим, как должна быть изолирована печная труба на крыше, выполненная из кирпича.

Вывод дымохода через крышу

Для грамотного проведения данного этапа работ рекомендуем следовать нехитрым рекомендациям:

• труба должна быть спланирована заранее. Необходимо определить место вывода, чтобы избежать контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в печи.
• Для выбора места следует помнить, что тяга в печи лучше, если труба как следует обдувается ветром. Поэтому дымоходы помещаются ближе к коньку крыши. Высота трубы будет находиться в зависимости от его местоположения относительно конька.
• Любой дымоход должен быть разделан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но и при работе с ним необходимо неукоснительно соблюдать данное правило.

Соблюдение пожарной безопасности

Грамотная разделка печной трубы на крыше – одна из важнейших задач, которая лежит при обустройстве. От ее правильного исполнения зависит пожарная безопасность всего дома.

Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.

Основные правила разделки дымохода следующие:

• Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
• Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.

Проход различных типов дымоходов через крышу

Изоляция печной трубы на крыше и ее обход для разных типов труб различны:

• Круглая труба. Удобно, когда вывод дымохода через крышу и укладка кровельного покрытия происходит одновременно. Для выхода в кровле изготавливается отверстие на 1 см шире самой трубы. Прорезать отверстие необходимо со стороны чердака на основе расчетов по выводу дымохода от печи. Далее, поверх монтируется кровельная муфта.
• Кирпичный дымоход. Проход и изоляция связаны с созданием короба, который в нижней части подшивается огнеустойчивым материалом. Место прохода через кровлю закрывается специальной отбортовкой, которая к краям трубы прижимается пристенным профилем. Далее, поверх крепится изоляционный фартук.
• Печная труба над мансардой. Требуется использование термоизоляционной гильзы. Дымоход помещается в специальный кожух, который фиксируется герметиком.

Современный строительный рынок предлагает широкий выбор готовых разделок и проходок для различных типов дымоходов. Использование таких комплектов значительно упрощает монтаж трубы своими руками.

Изоляция дымохода

Гидроизоляция может быть совершена различными средствами, но если вы решили изолировать дымоход своими силами, то рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка данными материалами проста и позволяет получить качественный результат.

Следует придерживаться данной последовательности работ, которая подразумевает изоляцию трубы до укладки кровельного покрытия:

1. В первую очередь необходимо очистить дымоход и прилегающую к нему кровлю от пыли и грязи и обработать все поверхности грунтовкой.
2. На грунтовку приклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
3. Из листового металла изготавливается верхний и нижний галстук. Уголки при помощи дюбелей крепятся на бруски, набитые поверх обрешетки.
4. Гидроизоляция расстилается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
5. Далее, сверху укладывается кровля и поверх нее специальный фартук из пластика, все стыки вновь изолируются.

Облицовка печного дымохода

Завершающим штрихом может стать отделка дымохода. Его можно обложить облицовочным кирпичом, что позволит придать ему законченный и стильный внешний вид, напоминающий классический дымоход.

Важно заметить, что если планируется отделка дымохода, то необходимо заранее обеспокоиться о более прочном основании под трубу. В идеале оно должно идти из-под кровельного покрытия и опираться на несущие стены или плиты перекрытия.

Подведем итоги

Изоляция печной трубы связана с двумя важными моментами:

• Пожарная безопасность дымохода;
• Изоляция.

Сделать вывод дымохода через крышу вполне под силу собственными силами без привлечения специалистов. Необходимо лишь неукоснительно соблюдать требования пожарной безопасности и тщательно заделать все примыкания трубы и кровли, чтобы жидкость снаружи не могла проникнуть под кровлю.

Качественно выполненный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.

Изоляция печной трубы на крыше

Изоляция печной трубы на крыше

• Выбор места для печной трубы
• Обустройство противопожарной изоляции
• Устройство гидроизоляции

Камины и печи встречаются достаточно часто в загородных домах и на дачах.

Cпособ утепления печной трубы зависит от конструкции дымохода.

Установка этих приборов связана с решением целого ряда вопросов. Одним из самых важных является изоляция печной трубы на крыше после монтажа.

Правильное ее выполнение — это гарантия безопасного и комфортного использования печи или камина.

Выбор места для печной трубы

Работы по установке и изоляции печной трубы можно разделить на два основных этапа: выполнение прохода для дымохода через кровлю и качественная его гидроизоляция. Кровельный пирог должен быть надежно защищен от горючих материалов, проходящих по дымоходу, а место вывода не должно стать причиной протечек на крыше.

Правильный выбор места вывода печной трубы — половина успеха в работах по установке дымохода. Этот вопрос должен быть решен еще на этапе строительства дома. Правильное размещение намного упрощает устройство изоляции. Многолетняя практика подсказывает, что лучшее место для монтажа — это скат рядом с коньком. Этот прием позволяет снизить вероятность попадания осадков внутрь и не добавляет проблем в ходе монтажа стропильной системы.

Схема сборки дымохода.

При возведении печной трубы следует руководствоваться нормативами противопожарной безопасности, согласно которым место контакта трубы и крыши не должно нагреваться до температуры свыше 50 градусов. Эта проблема легко решается, если труба возводится из кирпича. Стенка дымохода в месте соприкосновения с крышей (согласно нормативам) выкладывается в полтора кирпича. Таким образом достигается толщина в 35-40 см. Однако не всегда удобно подготовить отверстие в перекрытиях для такого дымохода. По этой причине для его изготовления чаще всего используют металлическую трубу. Чтобы защитить конструкцию кровли от возгорания, проводится изоляция печной трубы на крыше.

Эти меры также помогают улучшить качество отопления. На дымоходе не скапливается и не стекает конденсат, испарение которого приводит к повышению давления и снижению тяги. Если соберется большое количество конденсата, то может возникнуть задымление. Плохая изоляция трубы ведет к тому, что снижается теплоотдача системы отопления и приходится организовывать дополнительное утепление дома.

Обустройство противопожарной изоляции

Схема утепления труб дымохода.

Согласно противопожарным требованиям, для печной трубы сооружается специальный короб, внутрь которого она и помещается. Короб не должен плотно прилегать к стенкам трубы. Расстояние между ними должно быть не менее 150 мм. Образовавшееся пространство заполняется негорючими материалами, которые характеризуются низкой теплопроводностью. Для этого идеально подходит минеральная вата. Короб может быть изготовлен из дерева или оцинкованной стали.

Для установки печной трубы нужно разрезать кровельный пирог в месте ее прохода. Каждый слой разрезается отдельно и закрепляется на стропилах. По диаметру прохода закрепляется изоляция. Для этого используется специальная рамка или обрешетка. Надежная противопожарная изоляция печной трубы готова.

Устройство гидроизоляции

Дымоход не должен стать причиной протечки крыши. Для этого должна быть устроена надежная гидроизоляция. Вариант обустройства изоляции выбирается в зависимости от материалов, из которых изготовлены труба и кровля.

Бруски должны находиться от трубы на расстоянии не менее 130 мм.

Вначале должен быть сооружен внутренний фартук в том месте, где дымоход примыкает к кровле. Для его сооружения используются нижние планки примыкания. Начинать их укладку следует с нижней стенки дымохода. Если труба выполнена из кирпича, то в том месте, куда примыкает верхний край планки, делается выемка, в которую заводится верх планки и герметизируется. Нижний край должен быть закреплен саморезами. Планки примыкания выкладываются по периметру всей трубы внахлест не менее 150 мм.

Затем следует смонтировать так называемый галстук. Для этого используется плоский кровельный материал. Основная цель галстука — отвод воды, поэтому его верх закрепляется под нижним фартуком, а низ выводится на карниз. Чтобы сток воды был направленным, края лучше загнуть в виде бортика.

Галстук и фартук накрываются верхним слоем кровли. После проведения всех этих работ можно монтировать наружный декоративный фартук. Крепление его осуществляется таким же способом, что и у внутреннего с той разницей, что не надо делать выемку.

Мастера-кровельщики советуют не крепить жестко фартук к трубе. Это убережет конструкцию от повреждения при температурных расширениях.

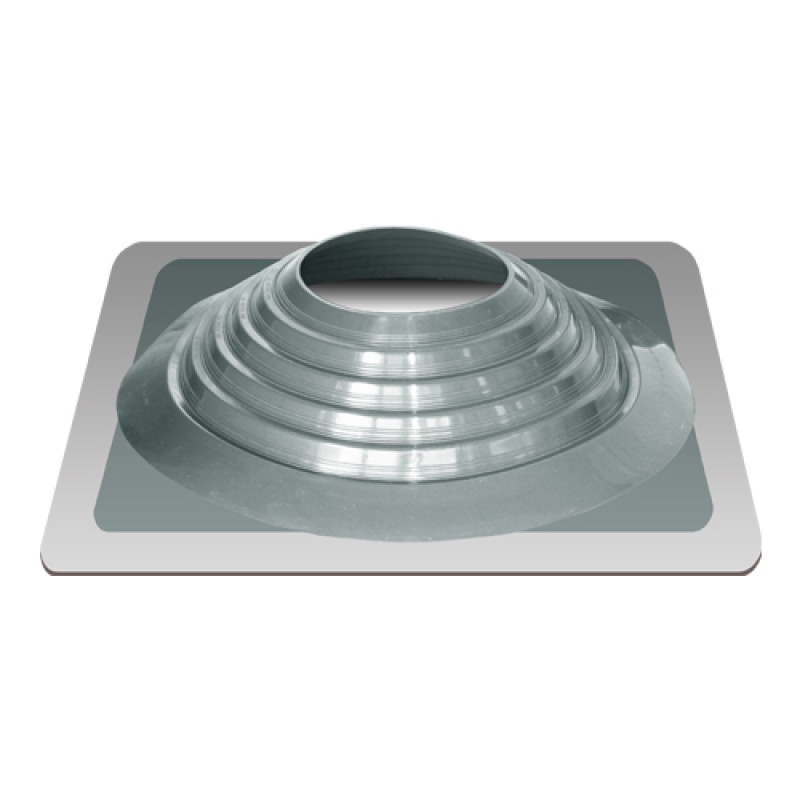

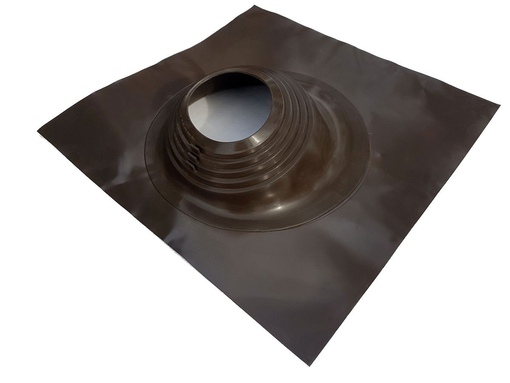

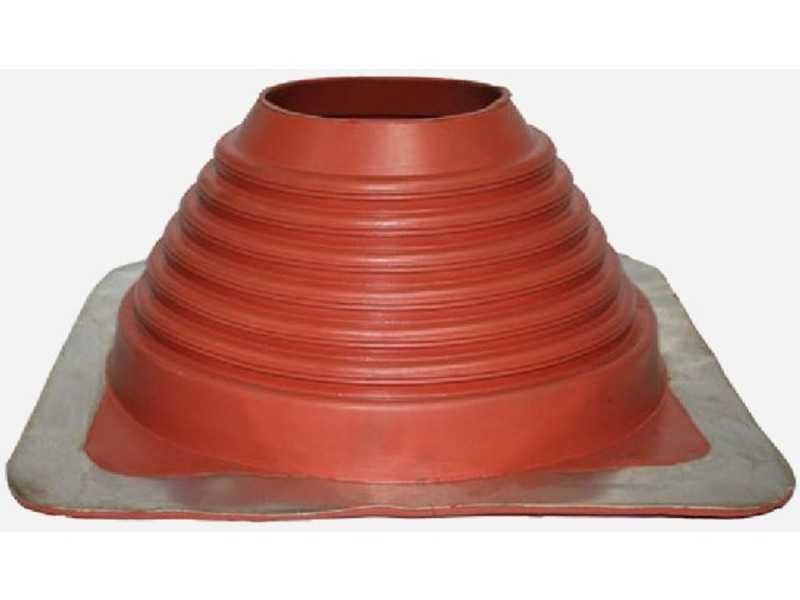

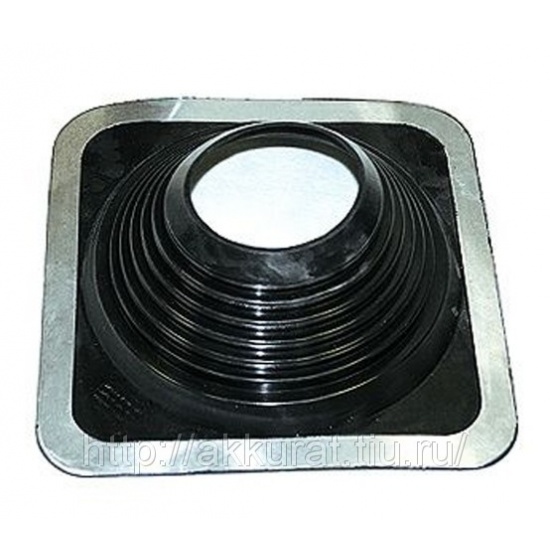

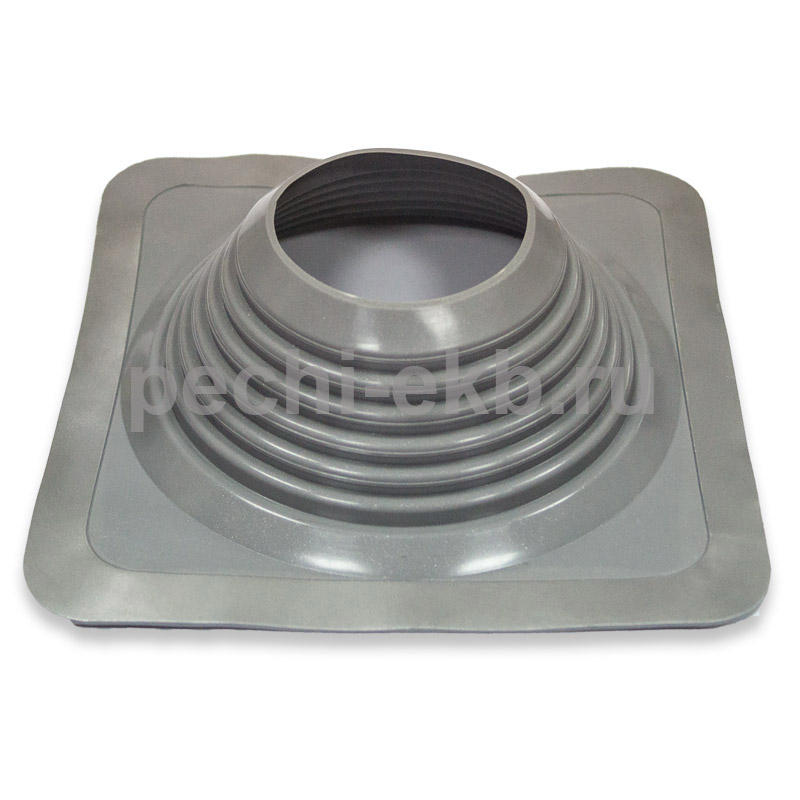

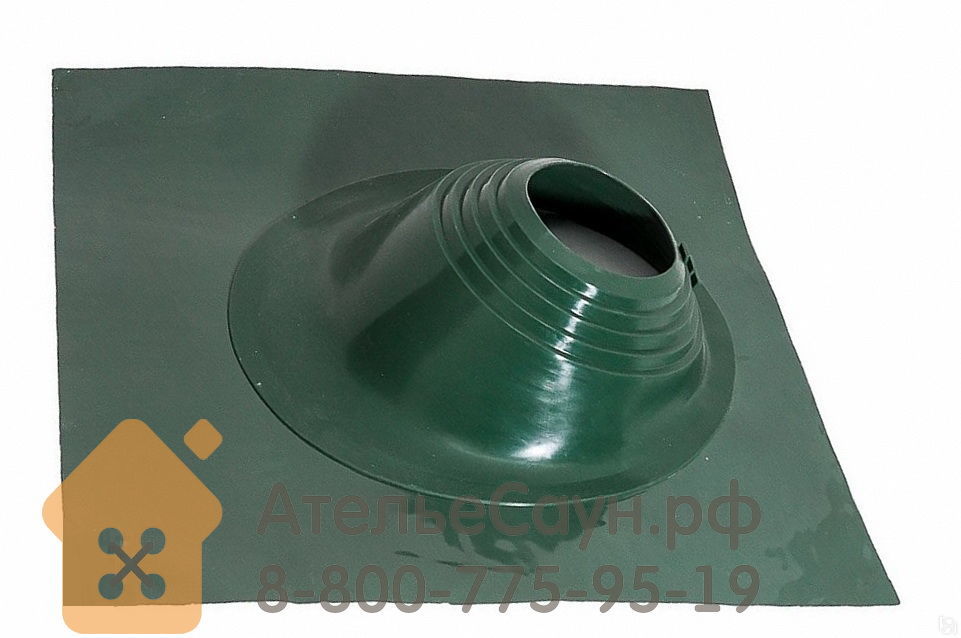

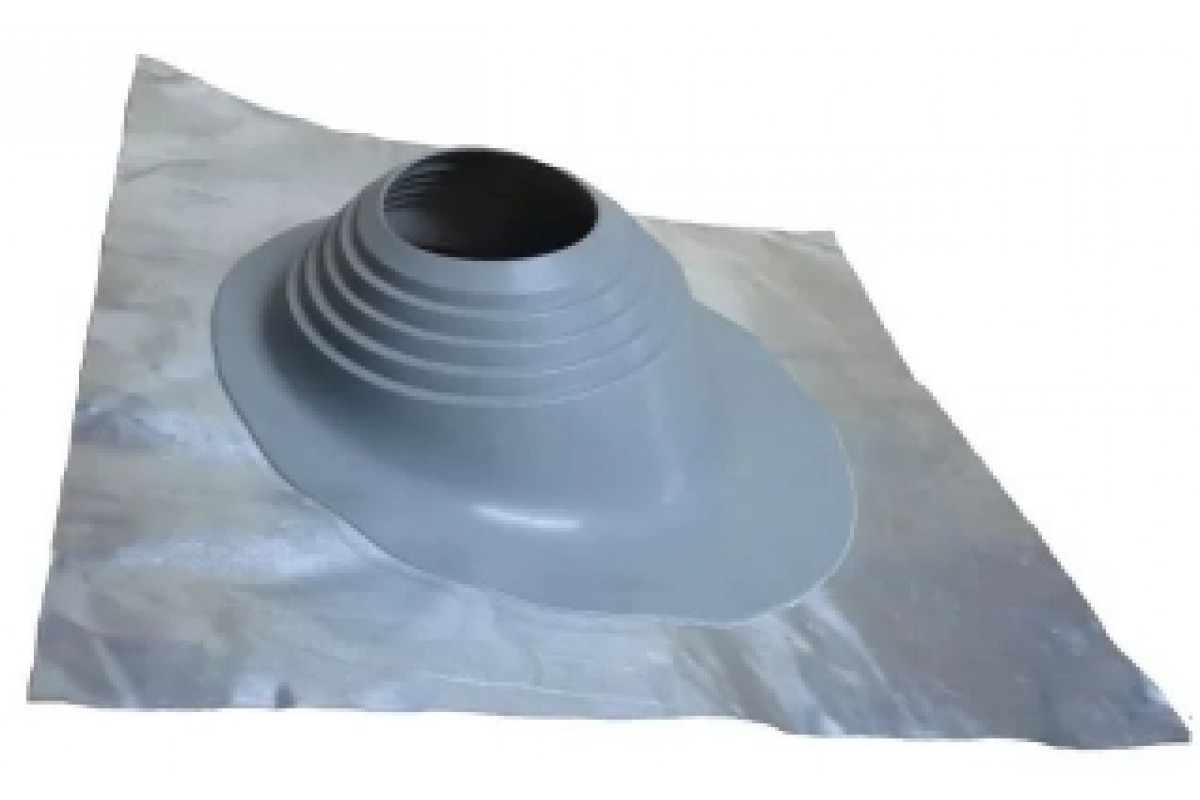

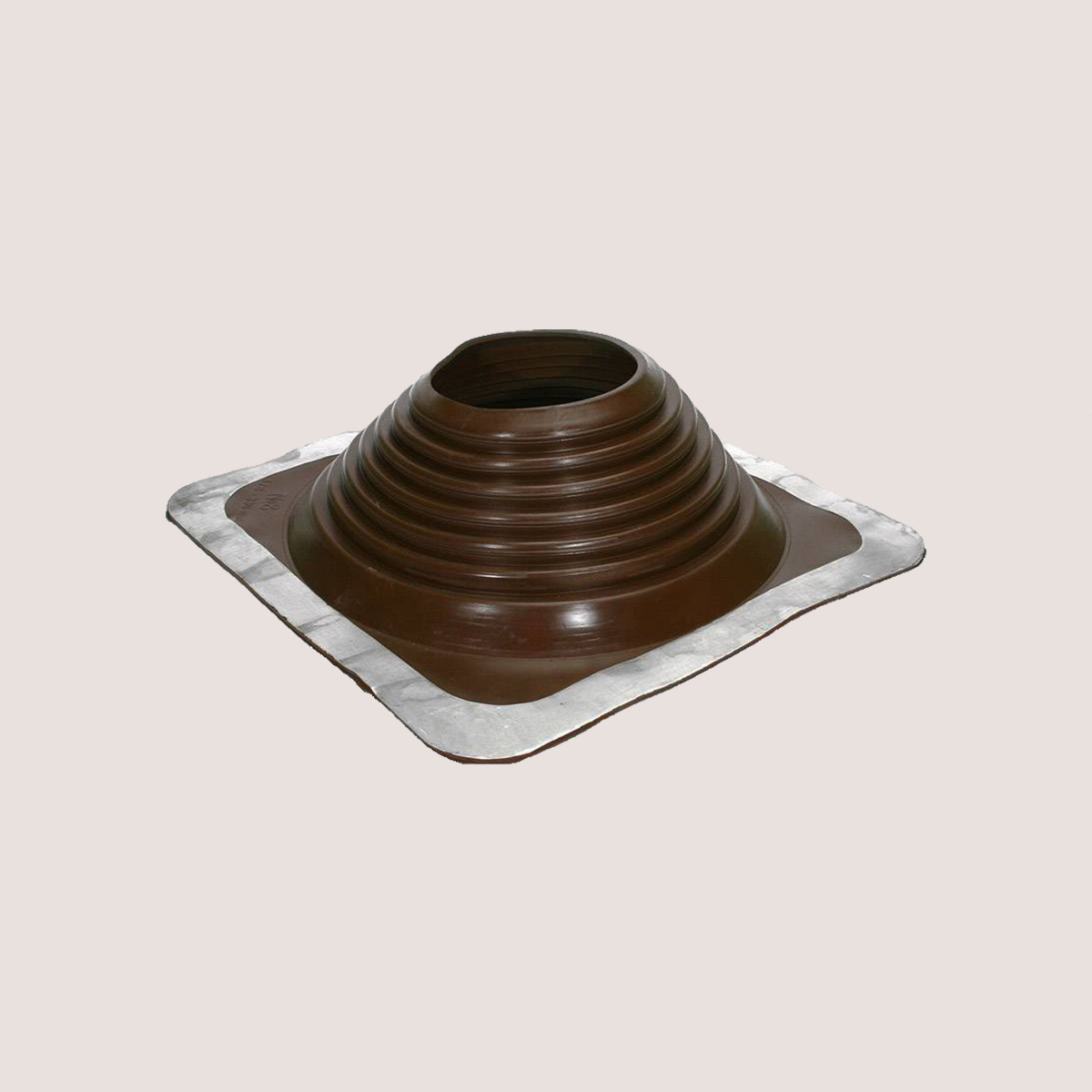

Современные производители предлагают воспользоваться готовым кровельным проходом, чтобы обеспечить надежную герметизацию отверстия в крыше. Это намного облегчит работы по устройству печной трубы. Готовая конструкция представляет собой основание и фартук из нержавеющей или оцинкованной стали или же других материалов, например, силикона или термостойкой резины. Благодаря своей гибкости эти материалы обеспечивают надежную гидроизоляцию на кровлях любой формы, с разными углами наклона, изготовленных из различных материалов. Кроме того, разнообразные цветовые решения дают возможность подобрать проход для трубы по цвету кровельного покрытия.

Традиционные кровельные проходы из металла не всегда обеспечивают качественное примыкание к крыше, выполненной из черепицы, шифера или ондулина и других профилированных материалов.

Все работы должны выполняться в соответствии с существующими строительными нормами и соответствовать пожарной безопасности. Правильно выполненная гидро- и теплоизоляция печной трубы позволит обеспечить в доме надежное тепло и комфорт.

Изоляция печной трубы на крыше для безопасного использования

Изоляция печной трубы на крыше – это выполнение прохода через кровлю и качественная его гидроизоляция. Эти меры помогают улучшить качество отопления.

Источник: 1poteply.ru

[content-egg module=GdeSlon template=compare]

Как изолировать печную трубу на крыше своими руками

Изоляция печной трубы выполняет две основные функции: защищает сооружение от перегревов, возможных возгораний и пожаров (противопожарная изоляция) и предотвращает попадание влаги внутрь дома (гидроизоляция).

Рекомендуется провести комплексную изоляцию печной трубы – таким образом вы не только решите основные проблемы, но и улучшите рабочие условия печи. К примеру, качественная термоизоляция дымоходной трубы, проходящей по чердаку, который не отапливается, предотвращает перегревание элементов кровли из дерева, что снижает риск появления конденсата, способного привести к чрезмерному образованию сажи, появлению коррозии и разрушению дымохода. Гидроизоляция же предотвратит процесс гниения перекрытий и стропильной системы. Изоляцию печной трубы при наличии определённых знаний в сфере ремонта и строительства можно выполнить своими руками.

Противопожарная изоляция печной трубы своими руками

Пожарная безопасность предписывает, что в местах соприкосновения дымохода и элементов кровли, выполненных из горючих материалов, температура не должна быть выше 50 градусов.

Периметр отверстия, приготовленный для выхода печной трубы, должен на 150 мм. превышать периметр трубы на каждую сторону, если речь идет о горючих материалах, и на 100 мм. на каждую сторону, если мы говорим о негорючих. Если труба будет проходить через готовый пирог кровли, следует оградить место прохода коробом, каждая сторона которого должна быть на 150 мм. больше соответствующих сторон дымохода. Образовавшееся расстояние между трубой и коробом нужно заполнить негорючим теплоизоляционным материалом, который не боится влаги.

Изоляционные плёнки пирога крыши необходимо разрезать «конвертом», затем подтянуть к поперечной балке или стропилам и надёжно зафиксировать. Гидроизоляцию, которая уже находится в кровельном пироге, следует дополнительно обрешёткой прижать к коробу, а пароизоляцию зафиксировать рамками из пластиковых или деревянных реек.

Чтобы достичь максимального теплоизоляционного эффекта, необходимо места стыков короба и изоляционных пленок дополнительно обмотать специальными негорючими лентами.

Гидроизоляция печной трубы

Гидроизоляция печной трубы может быть выполнена при помощи различных материалов, однако если вы решили выполнить её своими руками, рекомендуем вам выбрать для этого рулонные гидроизоляционные материалы. Процесс гидроизоляции достаточно прост, главное – неуклонно соблюдать последовательность этапов работы:

1. Подготовительные работы заключаются в очистке трубы и крыши от грязи и пыли и обработке поверхности мастикой или грунтовкой.
2. Поверх слоя мастики/грунтовки необходимо наклеить диффузионную мембрану. Клеить необходимо на поверхность кровли, заворачивая края (15-20 см.) мембраны на трубу так, чтобы влага не смогла под неё проникнуть;
3. Из листа металла необходимо сделать нижний и верхний «галстуки», а поверх обрешётки закрепить бруски, на которые следует зафиксировать уголки с помощью дюбелей.
4. Гидроизоляционный материал стелется листами с нахлёстом, чтобы вода стекала правильно. Места стыков изолируются с помощью мастики, щели обрабатываются жаростойкими герметиками.
5. Поверх полученной конструкции выкладывается материал, из которого изготовлена кровля, а затем — специальный пластиковый фартук. Стыки также изолируются.

От того, насколько точно вы будете следовать приведённой выше инструкции, зависит эффективность комплексной изоляции печной трубы и долговечность её службы.

Изоляция печной трубы на крыше своими руками, как правильно сделать

Противопожарная изоляция печной трубы своими руками. Гидроизоляция печной трубы.

Источник: roof-tops.ru

[content-egg module=GdeSlon template=compare]

Как сделать изоляцию трубы дымохода – проверенные и надёжные варианты

При возведении собственного домовладения, как правило, обустраивают камин или печь. Поэтому так актуальна проблема вывода дымохода. Для печной трубы важна правильно и надежно сделанная изоляция, иначе невозможно быть уверенным относительно пожарной безопасно и комфортного пребывания членов семьи в доме.

Если печь уже выложена, а дымоотводящая конструкция возвышается над кровлей строения, это не означает, что работа по ее обустройству успешно завершена. Перед тем, как пользоваться отопительным агрегатом, нужно еще решить, как изолировать трубу дымохода на крыше и в результате защитить жилье от протечек и пожара.

Желательно задуматься над данной проблемой до того, как составляется проект печи и тогда изоляция получится более надежной. Что касается ранее выстроенного дымохода, то подобная работа практически всегда связана с изменениями, вносимыми в конструкцию перекрытий и кровли. Вне зависимости от решения как изолировать печную трубу на крыше, все понесенные расходы будут восполнены чувством безопасности, а отсюда и комфорта.

Виды изоляции дымоходных конструкций

Производить изоляцию трубы для печи следует от негативных факторов:

• от возможного перегрева дымоходной конструкции;
• от протечек, возникающих в местах стыков.

Поэтому, принимая решение, чем обернуть трубу дымохода, повышенное внимание следует уделить противопожарной термоизоляции и гидроизоляции. Специалисты рекомендуют выполнять изоляционные мероприятия комплексно. Это поможет решить не только вышеперечисленные проблемы, но и улучшить эксплуатационные условия печного агрегата.

К примеру, если выполнена термоизоляция дымохода, проложенного через неотапливаемое чердачное помещение, уменьшается возможность перегрева кровельных элементов из дерева и снижается риск появления конденсата, который приводит к коррозии, повышенному отложению сажи или к разрушению трубы. Гидроизоляция дымоотводящей конструкции защитит стропильную систему и перекрытия от гниения.

Варианты противопожарной изоляции дымоотводящих систем

Наиболее простой и надежный, но дорогостоящий способ изоляции дымовой трубы – это монтаж дымохода типа «сэндвич», изготовленного из металла или керамики.

В таких конструкциях внутренняя труба, предназначенная для отвода дыма, производится из жаропрочной стали или керамики, при этом для ее теплоизоляции применяются негорючие материалы – минеральная, каменная или базальтовая вата. Внешнюю часть дымоходного сэндвича изготавливают из стали или керамзитобетонных блоков.

В комплекты к дымоходам сборного типа входят элементы для фиксации конструкции, ревизии, обслуживания и для подсоединения отопительных агрегатов. Их установка несложная, но все равно нужно соблюдать инструкцию, чтобы была полностью обеспечена безопасность.

Существует еще один вариант, применяемый при монтаже печного агрегата – строительство кирпичного дымохода. По причине низкой степени теплопроводности кирпичей, его стенки не будут нагреваться до предельно высоких температур и в результате не потребуются дополнительные меры, связанные с его утеплением. Нужно будет лишь верно выполнить противопожарную разделку перекрытий и крыши.

С целью экономии и уменьшения веса иногда конструкцию дымохода из кирпича завершают установкой керамической или металлической трубы. В данном случае термоизоляция производится согласно нижеописанной технологии.

Когда такая работа выполняется для одинарных труб, можно задействовать короба, сделанные из негорючих материалов. Подобного типа дымоходы разрешается эксплуатировать без термической изоляции, но обязательна противопожарная разделка в соответствии с правилами.

Способы гидроизоляции дымохода

Гидроизоляцию дымоходов следует создавать в месте, где они выводятся на крышу. Чем дальше они располагаются от конька, и чем труба больше, тем сложнее будут условия эксплуатации.

Атмосферные осадки в случае, когда изоляция трубы дымохода недостаточна, начинают проникать вовнутрь здания. В результате возникают протечки, гниют и разрушаются перекрытия.

Способ гидроизоляции, как правило, зависит от формы трубы и материала, из которого сделано кровельное покрытие. Для круглых изделий применяют разделки либо металлические, либо полимерные, а для труб, имеющих прямоугольное сечение – фартуки и планки примыкания из металла.

Изоляция дымоходных труб

До того, как заизолировать трубу на крыше, следует убедиться в соблюдении требований, прописанных в СНиПе 2.04.05-91, и при обнаружении недостатков их устранить:

1. Для обеспечения требуемой силы тяги и недопущения превышения температуры печных газов высота трубы должна стартовать от 5 метров.
2. Когда кровельное покрытие сделано из рубероида, шифера или другого сгораемого материала сверху трубы устанавливают искроуловитель, представляющий собой металлическую сетку с мелкими ячейками.
3. Между сгораемыми элементами, такими как перекрытия, стропила и стены, и дымоходом нужно оставлять промежуток, равный не меньше, чем 25 сантиметров.
4. От верхнего перекрытия печки до потолка выдерживают противопожарное расстояние. Для металлических агрегатов, оно составляет минимум 150 сантиметров, для кирпичных печей с двухрядным перекрытием –50 сантиметров, с трехрядным перекрытием –25 сантиметров при условии, что потолочная поверхность над нагревательным прибором отделана негорючими материалами.

В месте, где кирпичный дымоход пересекает потолок, обустраивают распушку толщиной в 1 – 1,5 кирпича.

Изоляционные материалы для труб бань

Поскольку банные постройки часто строят из дерева, эти объекты нуждаются в изоляции дымоходов, печей, потолка, стен, так как данный материал легко воспламеняется. Нужно продумать, чем обезопасить трубу в бане, сделав теплоизоляцию дымоотводящей конструкции, чтобы она медленнее остывала, и на ней не собирался конденсат.

Ошибочным станет решение изолировать трубу в бане путем крепления к потолку листа железа, поскольку оно сильно нагревается. В качестве варианта, чем обложить дымоход, используют огнеупорный красный кирпич, но в таком случае нужно укрепить фундамент.

При решении проблемы, чем обмотать трубу дымохода металлическую в бане, специалисты выделяют фольгоизол и теплоизол.

Оштукатуривание трубы из кирпичей

Наружная поверхность кирпичных труб нагревается незначительно, поэтому их штукатурят для улучшения условий эксплуатации и продления службы. Наиболее доступный вариант изоляции дымоходов из кирпичей – оштукатуривание раствором с использованием извести и цемента. В его состав вместо песка можно добавлять шлаковую крошку, предварительно просеянную.

Слой штукатурки, когда на трубе имеется много неровности, получается достаточно толстым, поэтому, сначала лучше заделать раствором все имеющиеся перепады и щели на поверхности, а потом обтянуть ее армирующей сеткой.

Оштукатуривание выполняют в два слоя, задействуя всю трубу. Первый раз раствор доводят до густоты сметаны и наносят его путем набрызга и не выравнивают. Для следующего слоя состав делают более густым. Его накладывают мастерком и потом затирают до получения гладкой поверхности.

Использование асбестоцементных листов

Такой способ изоляции для дымоходных труб из кирпичей, как обшивка труб асбестоцементными материалами по теплосбережению превосходит оштукатуривание в несколько раз. Плиты из асбестоцемента наклеивают на наружную поверхность при помощи цементно-известкового раствора.

После приготовления состава дымоотводящую конструкцию армируют сеткой, и первый слой наносят методом набрызга. Когда он просохнет, асбестоцементные плиты нарезают в соответствии с размером трубы. На отрезки изоляции наносят следующий слой смеси и прикрепляют их к поверхности дымохода.

Но у этого способа имеется большой недостаток – асбест содержит канцерогены и поэтому его нельзя использовать в жилых помещениях.

Изоляция одинарных металлических труб

Самым опасным вариантом обустройства дымохода в плане противопожарной безопасности является труба из металлопродукции, которая не защищена теплоизолятором. Расстояние между нею и деревянными или пластиковыми элементами должно составлять минимум 60 сантиметров.

Но даже наличие такого промежутка не способно обезопасить от ожогов в случае случайного прикосновения – по этой причине трубу желательно изолировать, пока не возникли проблемы.

При принятии решения, чем обмотать трубу в бане или доме, если она одинарная – это использование негорючего утеплителя, к примеру, базальтовой ваты, которую сверху защищают металлом или штукатуркой. У этого теплоизолятора температура плавления находится на отметке в 1000 градусов.

Последовательность действий при этом следующая:

1. Маты 5-сантиметровой толщины, состоящие из базальтовой ваты, внахлест укладывают вокруг трубы и фиксируют стальной проволокой.
2. Оборачивают теплоизолированный дымоход армирующей сеткой, закрепляют ее и поверх наносят штукатурку в два слоя.
3. Вместо оштукатуривания можно использовать тонколистовое железо, которое сворачивают и заклепывают в месте соприкосновения краев.

Изоляция перекрытий

Существует определенный порядок, как изолировать трубу дымохода в перекрытии:

1. В перекрытиях и крыше делают отверстия для прокладки дымоотводящей конструкции так, чтобы от их края до стенок труб оставалось расстояние не меньше 25 -35 сантиметров.
2. Края отверстий покрывают металлическими или асбестоцементными листами или обустраивают термоизолирующий короб.
3. Пространство около труб плотно заполняют теплоизоляционной ватой.
4. Расположенные недалеко от проходов дымохода конструкции из дерева покрывают специальными – антипиреновыми составами.

Разобравшись с тем, как теплоизолировать и чем обернуть трубу в бане или доме, можно без особых трудозатрат выполнить данную работу.

Но даже качественно изолированный дымоход следует эксплуатировать правильно:

• производить очистку от сажи не меньше 3 раз на протяжении года;
• своевременно убирать из печки золу;
• не сжигать в агрегате посторонние предметы и материалы.

Изоляция трубы дымохода: как изолировать дымоходную трубу, перекрытие, чем обмотать металлическую трубу, как обезопасить, чем обернуть и заизолировать печную трубу на крыше

Изоляция трубы дымохода: как изолировать дымоходную трубу, перекрытие, чем обмотать металлическую трубу, как обезопасить, чем обернуть и заизолировать печную трубу на крыше

Источник: trubaspec.com

[content-egg module=GdeSlon template=compare]

Делаем изоляцию печной трубы на крыше

Необходимость изоляции печной трубы заключается сразу в двух важных моментах: защита дома от пожара и предотвращение протечек через место стыка дымохода и кровли. При грамотном подходе к этому вопросу возможно также улучшить работу печи за счет усиления тяги, сохранить стропильную систему крыши в целости, избежав образования конденсата.

Все эти моменты могут быть решены без привлечения специалистов своими руками. Сегодня рассмотрим, как должна быть изолирована печная труба на крыше, выполненная из кирпича.

Вывод дымохода через крышу

Для грамотного проведения данного этапа работ рекомендуем следовать нехитрым рекомендациям:

• труба должна быть спланирована заранее. Необходимо определить место вывода, чтобы избежать контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в печи.
• Для выбора места следует помнить, что тяга в печи лучше, если труба как следует обдувается ветром. Поэтому дымоходы помещаются ближе к коньку крыши. Высота трубы будет находиться в зависимости от его местоположения относительно конька.
• Любой дымоход должен быть разделан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но и при работе с ним необходимо неукоснительно соблюдать данное правило.

Соблюдение пожарной безопасности

Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.

Основные правила разделки дымохода следующие:

• Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
• Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.

Проход различных типов дымоходов через крышу

Изоляция печной трубы на крыше и ее обход для разных типов труб различны:

• Круглая труба. Удобно, когда вывод дымохода через крышу и укладка кровельного покрытия происходит одновременно. Для выхода в кровле изготавливается отверстие на 1 см шире самой трубы. Прорезать отверстие необходимо со стороны чердака на основе расчетов по выводу дымохода от печи. Далее, поверх монтируется кровельная муфта.
• Кирпичный дымоход. Проход и изоляция связаны с созданием короба, который в нижней части подшивается огнеустойчивым материалом. Место прохода через кровлю закрывается специальной отбортовкой, которая к краям трубы прижимается пристенным профилем. Далее, поверх крепится изоляционный фартук.
• Печная труба над мансардой. Требуется использование термоизоляционной гильзы. Дымоход помещается в специальный кожух, который фиксируется герметиком.

Изоляция дымохода

Гидроизоляция может быть совершена различными средствами, но если вы решили изолировать дымоход своими силами, то рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка данными материалами проста и позволяет получить качественный результат.

Следует придерживаться данной последовательности работ, которая подразумевает изоляцию трубы до укладки кровельного покрытия:

1. В первую очередь необходимо очистить дымоход и прилегающую к нему кровлю от пыли и грязи и обработать все поверхности грунтовкой.
2. На грунтовку приклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
3. Из листового металла изготавливается верхний и нижний галстук. Уголки при помощи дюбелей крепятся на бруски, набитые поверх обрешетки.
4. Гидроизоляция расстилается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
5. Далее, сверху укладывается кровля и поверх нее специальный фартук из пластика, все стыки вновь изолируются.

Облицовка печного дымохода

Завершающим штрихом может стать отделка дымохода. Его можно обложить облицовочным кирпичом, что позволит придать ему законченный и стильный внешний вид, напоминающий классический дымоход.

Важно заметить, что если планируется отделка дымохода, то необходимо заранее обеспокоиться о более прочном основании под трубу. В идеале оно должно идти из-под кровельного покрытия и опираться на несущие стены или плиты перекрытия.

Подведем итоги

Изоляция печной трубы связана с двумя важными моментами:

Сделать вывод дымохода через крышу вполне под силу собственными силами без привлечения специалистов. Необходимо лишь неукоснительно соблюдать требования пожарной безопасности и тщательно заделать все примыкания трубы и кровли, чтобы жидкость снаружи не могла проникнуть под кровлю.

Качественно выполненный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.

Изоляция печной трубы на крыше своими руками

Описана технология вывода печной трубы через кровлю с соблюдением основных противопожарных и изоляционных моментов. Даны пошаговые алгоритмы для выполнения

Источник: stroicod.ru

[content-egg module=GdeSlon template=compare]

Надежная изоляция печной трубы

Строительство собственного дома, как правило, связано с обустройством камина или печи. Отсюда возникает проблема вывода дымохода на крышу. Правильная и надежная изоляция печной трубы очень важна в отношении пожарной безопасности, долговечности строения и комфорта жителей.

Изоляция для дымохода включает: изоляцию дымохода от горючих материалов крыши и гидроизоляцию.

Основные задачи изоляции дымовых труб:

1. Защита элементов стропильного каркаса и кровли от возгорания в месте контакта с трубой.
2. Герметизация кровли в месте вывода трубы на крышу (гидроизоляция).

Сооружение изоляции дымохода упрощается правильным расположением выхода трубы на крыше. Предусмотреть его нужно сразу при проектировании здания. Для наилучшего функционирования дымоход должен быть прямым и длинным. Оптимальное место его выхода на крыше – область ската рядом с коньком. Такое расположение позволяет минимизировать возможность образования снеговых карманов зимой, а также не осложняет возведение стропильной системы.

Правила пожарной безопасности требуют, чтобы температура дымовой трубы в месте контакта с элементами крыши не повышалась более 50 градусов.

При возведении кирпичной трубы это происходит благодаря достаточной толщине ее стенок. Согласно нормативным документам, толщина стенки кирпичной дымовой трубы в месте прохода через крышу должна составлять не менее полутора кирпичей, т.е. 35-40 см. Сооружение трубы такой толщины и соответствующего размера отверстия в перекрытии и крыше не всегда удобно. Поэтому чаще всего обустраивают дымоход из металлической трубы и изолируют его от горючих элементов кровли.

Противопожарная изоляция печной трубы

Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).

Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.

Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.

Схема пожаробезопасности печной трубы.

Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.

Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.

Современная промышленность выпускает готовые многослойные дымоходы из теплоизолированных труб, с наружным слоем из нержавеющей стали. Для пропуска через кровлю подобных конструкций существуют специальные кровельные проходы, выполняющие функцию гидроизоляции.

Гидроизоляция дымовых труб

В месте прохода трубы через кровлю создаются условия для протечек, поэтому необходимо предусмотреть надежную гидроизоляцию.

В первую очередь в месте примыкания трубы к кровле сооружают внутренний фартук. Обычно он состоит из нижних планок примыкания. Их укладку начинают с нижней стенки трубы. Если позволяет материал трубы, в месте примыкания верхнего края планки выполняют штробу. Верхний край планки заводят в штробу и герметизируют, нижний край планки подрезают и закрепляют саморезами. Также выполняют планки примыкания по другим стенкам трубы, делая нахлест между ними около 15 см.

Схема гидроизоляции дымохода.

Следующим монтируют галстук – плоский лист кровельного металла, предназначенный для отвода воды. Верхний край его помещают под нижний фартук, а нижний выводят в ендову или карниз. По краям галстука загибают бортик для улучшения направления стока.

Сверху указанных элементов обустраивают верхний слой кровельного ковра. По окончании его монтажа вокруг трубы в последнюю очередь сооружают наружный декоративный фартук. Его крепят так же, как внутренний, только без помощи штробы.

Многие строители рекомендуют избегать жесткого крепления фартука к трубе, чтобы конструкция не повреждалась от температурного расширения. Можно использовать стальной хомут (юбку), снабженный термостойкой эластичной прокладкой.

Для удобства пропуска дымовых труб и других элементов через крышу выпускаются готовые кровельные проходы, основная функция которых – герметизация отверстия в кровле. Они представляют собой основание и фартук, выполненные из цельного листа материала. Проходы могут изготавливаться из оцинкованной или нержавеющей стали, а также гибких материалов: термостойкой резины и силикона. Металлические кровельные проходы являются более традиционным решением и имеют меньшую стоимость. Однако они не всегда могут обеспечить плотное прилегание к кровле, выполненной из профилированных материалов (черепица, шифер, ондулин). Этого недостатка лишены проходы из гибких материалов, они обеспечивают герметичное прилегание к любой поверхности. Благодаря своей эластичности, кровельные проходы из резины и силикона могут изолировать от протечек кровли любой формы с разными углами наклона и без него. Доступно несколько цветовых решений изделия, позволяющих подобрать кровельный проход к цвету покрытия.

Изоляцию дымовых труб необходимо выполнять в строгом соответствии с правилами пожарной безопасности и строительными нормативами. Она обеспечит вашему дому надежность, комфорт и долговечность.

Как изолировать печную трубу: металлический дымоход

Как изолировать печную трубу? Самое главное, в строгом соответствии с правилами пожарной безопасности.

Источник: experttrub.ru

[content-egg module=GdeSlon template=compare]

Изоляция дымовой трубы на крыше

Практически у каждого частного дома имеется печь или камин, снабженные дымоходом для отведения продуктов сгорания. Очень важно качественно выполнить изоляцию трубы дымохода и защитить дом от пожара, а крышу — от протечек. В статье мы расскажем, что представляет собой изоляция дымохода и какими способами эта процедура осуществляется.

Разновидности изоляции дымохода

Как уже говорилось, дымоход необходимо изолировать от двух негативных разрушающих факторов: от перегрева конструкций и от протечки на стыках. Именно поэтому мы расскажем о двух основных способах изоляции трубы дымохода: противопожарной термоизоляции и гидроизоляции.

Изолированный дымоход на кровле

Варианты противопожарной изоляции

Наиболее простым способом считается установка сэндвич-дымохода, выполненного из керамики или металла. У подобных конструкций дымоходная внутренняя труба, отвечающая за отвод дыма, изготовлена из жаропрочной стали или керамики и теплоизолирована негорючими утеплителями, в качестве которых выступает минеральная или бальзатовая вата.

Стоит сказать, что такой вариант изоляции обойдется недешево, но при этом он очень безопасный. В комплектацию сборных дымоходов входят элементы для крепления, ревизии, обслуживания и возможности подсоединения нескольких отопительных приборов. В процессе установки такой конструкции сложностей обычно не возникает, однако, важно все работы выполнять согласно инструкции, и тогда изделие будет полностью безопасно.

Еще один вариант изоляции — кирпичный дымоход. За счет низкой теплопроводности кирпича, температура нагрева его стенок не достигает критичной отметки. Поэтому дополнительно утеплять такой дымоход не придется. Достаточно будет правильно произвести противопожарную разделку перекрытий и кровли. Для того, чтобы конструкция дымохода была более легкой, иногда дымоход из кирпича заканчивается трубой, выполненной из металла и керамики. В таком случае его термоизоляция осуществляется способом, о котором пойдет речь дальше.

Термоизоляция одинарных труб, выполненных из металла или керамики осуществляется посредством применения коробов из негорючих материалов и минеральной негорючей теплоизоляции — здесь используется бальзатовая или каменная вата. Можно и не выполнять термоизоляцию таких дымоходов, но противопожарная разделка должно быть выполнена со строгим соблюдением норм и требований.

Подробную информацию про характеристики дымоходов из керамики можно прочитать здесь.

Варианты гидроизоляции дымохода

Гидроизоляция дымохода производится в участке, где он выходит на крышу. Чем больше размер трубы и чем дальше от конька она находится, тем более сложные условия эксплуатации вас ждут в будущем. В случае дождя будут более обильные потоки воды, в зимний период времени — повышенная снеговая нагрузка.

Если гидроизоляция — недостаточна, дождевая и талая вода попадают в дом и как следствие — протечки, гниение деревянных и разрушение конструкций из кирпича и бетона, в том числе и самого дымохода.

Варианты гидроизоляции дымохода на крыше

Как выполнить изоляцию трубы дымохода

Перед тем, как приступить к изоляции трубы дымохода, важно убедиться в соблюдении требований СНиП 2.04.05-91 и в случае, если обнаружены неточности их исправить:

• для того, чтобы была хорошая тяга, высота трубы должна быть 5 метров и выше;
• если кровля выполнена из таких материалов как: шифер, рубероид, ондулин — тогда поверх трубы нужно поместить искроуловитель. Это обусловлено тем, что описанные выше материалы относятся к разряду сгораемых, и это будет мерой предосторожности;
• дистанция между трубой дымохода и стенами, перекрытиями должно составлять 25 см и более;
• между верхним перекрытием печи и потолком необходимо обеспечить противопожарное расстояние. Для печных конструкций из металла этот показатель равняется 1,5 м и более, для изделий из кирпича — 0,5 м;
• в участках, где кирпичный дымоход проходит через потолок, нужно выполнить утолщение трубы. Толщина распушки — 1-1,5 кирпича.

Подробную информацию про сэндвич-дымоходы можно прочитать в этой статье.

Оштукатуривание кирпичной трубы

Нагрев кирпичной трубы с внешней стороны осуществляется не очень сильно, поэтому ее изоляция производится с целью повышения эксплуатационных характеристик и увеличения срока службы. Наиболее простой способ изоляции — оштукатуривание цементным раствором или раствором на основе цемента и извести.

В состав раствора будут входить следующие компоненты:

• мешок цемента — 25 кг;
• 5 ведер воды;
• 10 ведер песка или смеси песка с шлаковой крошкой;
• 2 ведра гашеной извести.

Прежде чем приступить к процедуре оштукатуривания, необходимо хорошенько подготовить трубу и заделать все трещины и неровности:

1. Чтобы приготовить раствор надо смешать 3-4 ведра воды с мешком цемента и туда же добавить 2 ведра гашеной извести – пушонки. Затем полученную массу следует тщательно перемешать и понемногу добавлять песок и шлаковую крошку, а также недостающую по норме воду. Полученный состав нужно использовать в прохладную погоду в течение 5 часов, а в жару – за 1-2 часа, поэтому заниматься его приготовлением можно по частям.
2. Если неровности трубы — большие, то слой штукатурки получается достаточно толстым. В связи с этим лучше всего начала заделать все щели и перепады раствором, а после этого на трубу поместить армирующую сетку.
3. Оштукатуривание выполняется в два слоя. Для первого слоя раствор разводят немного сильнее, по консистенции он должен походить на сметану, и наносится он путем набрызга: на мастерок или шпатель наносится некоторое количество раствора и набрасывается на очищенную от пыли и немного увлажненную поверхность кирпича. Первый слой не выравнивают.
4. Для второго слоя раствор должен быть более густым. Он наносится мастерком и затирается до гладкой поверхности. Штукатурить необходимо всю трубу от пола до потолка или кровли.

Обшивка кирпичных труб асбестоцементными листами

Данный способ считается более эффективным нежели оштукатуривание. Суть его состоит в наклеивании асбестоцементных плит на цементно-известковый раствор на внешние стенки трубы.

Согласно описанной выше технологии необходимо изготовить оштукатуривающий раствор. Следует произвести армирование трубы сеткой и нанести путем набрызга первый слой раствора. Затем нужно выждать время, пока он высохнет. Далее нужно разрезать асбестоцементные листы по размеру трубы.

После этого наносится второй слой раствора на листы асбестоцемента и приклеивают их к поверхности дымохода. В качестве минусов такого метода стоит отметить низкие показатели экологичности асбеста – он выделяет канцерогены, в связи с этим применять такой способ изоляции в жилых комнатах строго запрещено.

На нежилом чердаке теплоизоляция дымохода асбестом позволит уменьшить перепад температуры изнутри и снаружи трубы. Также будет образовываться гораздо меньшее количество конденсата и противопожарная защита трубы будет гораздо выше. Кроме того, кирпичную трубу можно зашить листовым железом с использованием слоя утеплителя.

Одним из наиболее опасных в противопожарном плане вариантом исполнения дымохода – считается металлическая труба из металла, не защищенная теплоизолятором. Расстояние от таких труб до деревянных и пластиковых конструкций не должно превышать показатель в 0,6 метра. Но даже соблюдая эту дистанцию, вы не будете застрахованы от получения ожогов при случайном касании, поэтому трубу лучше изолировать, не надеясь на удачу.

Самый простой способ изоляции одинарной трубы – обернуть ее слоем негорючего утеплителя, например, базальтовой ваты, а сверху защитить ее металлом или штукатуркой. Температура плавления данного материала доходит 1000°С, а это гораздо больше, чем температура дыма.

Технология заключается в следующем:

1. Матами из базальтовой ваты, толщина которых составляет 5 см и более, необходимо обернуть трубу внахлест и скрепить ее, для этого сверху трубу обкручивают стальной проволокой.
2. Обворачивают теплоизолированную трубу армирующей сеткой, закрепляют ее, и штукатурят по описанной выше технологии в два слоя цементно-известковым составом.
3. Штукатурку можно заменить тонколистовым железом, свернув его по диаметру изолированной трубы и заклепав по месту соединения краев.

Изоляция проходов через перекрытия и крышу

Участки, которым следует уделить особое внимание — это проходы через перекрытия, поэтому здесь нужно особенно внимательным и ответственным. Изолировать проходы нужно обязательно, вне зависимости от того какой дымоход используется: сэндвич-труба, дымоход, выполненный из кирпича, металла. и т.д.

Выполняя процедуру важно соблюдать ряд требований и правил:

• в перекрытиях и кровле нужно сделать отверстия, чтобы обеспечить проход трубы с таким расчетом, чтобы от его краев до стенок трубы была соблюдена дистанция не менее 25-35 см;
• края отверстия следует обработать асбестоцементными или металлическими листами и устроить короб для термоизоляции;
• пространство вокруг трубы необходимо заполнить каменной или базальтовой ватой, нужно быть очень внимательным, чтобы не оставить никаких зазоров;
• деревянные конструкции, которые располагаются вблизи от проходов дымохода, надо обработать антипиреновыми составами.

Таким образом, выполнить изоляцию дымохода можно несколькими способами. Главное, точно соблюдать технологию и подойти к процессу ответственно. Не стоит забывать, что помимо качественной изоляции, впоследствии дымоход требует правильной эксплуатации, своевременной очистки от сажи, удалению золы из топочной камеры. Соблюдая эти несложные правила, ваш дымоход успешно и безопасно будет функционировать на протяжении многих лет.

Теплоизоляция дымоходов | Завод теплоизоляции АМАКС

Виды и технологии утепления дымовой трубы

Проектирование, строительство и эксплуатация современных систем отопления – сложный и дорогостоящий процесс. Принятые в процессе проектные и конструктивные решения оказывают в долгосрочной перспективе влияние на саму возможность эксплуатации объекта строительства –в первую очередь, на безопасность для жизни и здоровья людей. Немаловажной частью данной системы является каналы отведения дыма и газов – дымоходы. И, если проектирование и устройство дымоходов промышленного назначения – задача специализированных организаций, ориентирующихся в нормах и технологиях современного строительства, в сфере частного домостроения нередки ошибки, связанные с недостаточной квалификацией строителей, искажёнными представлениями об экономии или, наоборот, традиционности и «надёжности» той или иной технологии в виду недостаточной информированности заказчиков по теме. Именно целям восполнения данного пробела и должна послужить эта статья.

С точки зрения профессионала, к выбору утеплителя и способу реализации изоляции дымовой трубы стоит подходить очень ответственно. От типа изолирующего материала зависит продуктивность используемого материала и долговечность (период эксплуатации) самой трубы. При этом важно понимать, что для различных типов труб и компонентов, из которых они изготовлены, нужен свой утеплитель дымовой трубы. Тем не менее, для многих, даже имеющих соответствующий опыт строителей и заказчиков, сам факт необходимости теплоизоляции дымохода является неочевидным, ведь канал отвода дымовых газов в традиционных системах печного отопления служил в качестве дополнительного источника тепла. Рассмотрим этот вопрос подробнее.

Для чего требуется утепление дымохода?

Основным критерием эффективности дымохода считается качество тяги. При недостаточной тяге страдает температура и интенсивность горения, топочные газы отводятся неэффективно, что приводит к задымлению помещения, а также может быть опасным для здоровья и жизни людей. Одним из серьёзных факторов, влияющих на эффективность работы дымохода, является момент образования конденсата (чем раньше на стенках трубы образуется конденсат, тем хуже тяга), который, в свою очередь, зависит от теплопроводных свойств материала трубы. В неизолированном металлическом трубопроводе образование конденсата занимает минимальный срок – несколько минут, в то время как традиционный кирпичный дымоход до этой стадии дойдёт в течение получаса – часа. Применение адекватной теплоизоляции помогает решить эту проблему, тем более что традиционные дымоходы возможно использовать далеко не всегда в силу конструктивных особенностей, сложности и дороговизны.

Также, немаловажным фактором в пользу применения теплоизоляции является пожарная безопасность здания. Для того, чтобы дымоход температурой до 500 оС не стал причиной пожара, его нужно надёжно изолировать от конструкций, по которым он проходит, будь то стена, перекрытие или кровля.

Итак, что же представляют собой основные виды дымоходов:

Кирпичный дымоход

Дымовая труба из кирпича является старейшим традиционным вариантом дымохода. К достоинствам данного варианта стоит отнести надёжность, высокую тепловую инерцию, позволяющую использовать элементы дымохода в качестве дополнительного источника тепла, химическую и термическую стойкость, пролонгированный во времени момент образования конденсата. К сожалению, существенные недостатки конструкции сводят многие несомненные достоинства на нет и позволяют рассматривать её как малопригодную для современных реалий. Кирпичный дымоход – совершенно отдельная конструкция, со своим фундаментом, как правило, строго вертикально ориентированная. Он не может появиться в результате реконструкции, пристройки, перепланировки и не может быть перенесён сам. Устройство этого сооружения требует квалификации и опыта, цена ошибки – полная реконструкция здания. Эксплуатация также требует к себе внимания – своевременная очистка, при необходимости – ремонт, герметизация швов, устранение проблем с тягой – вот неполный перечень возникающих проблем. Впрочем, самый главный вопрос к кирпичному дымоходу – целесообразность. С учётом распространения новых, энергоэффективных систем отопления такая конструкция становится невостребованной. Большинство выпускаемых для индивидуального использования котлов не требует дымоходов такого сечения. В случае газовых котлов – эти конструкции исключены нормами. Да и теплоёмкость кирпичных стенок в современных условиях скорее не плюс, а минус, поскольку в помещениях используются индивидуальные, регулируемые источники тепла (батареи, тёплые полы), а рассеивание тепловой энергии через стенки дымохода снижает энергоэффективность системы и никак не регулируется. Таким образом, данный вид дымохода на сегодняшний момент неактуален и используется, в основном, в уже построенных сооружениях.

Дымовая труба из оцинкованной стали

В настоящее время это один из самых распространённых видов дымоходов. К их несомненным преимуществам относятся лёгкость, технологичность, эстетичный внешний вид и относительная дешевизна. При соблюдении некоторых нюансов, устройство и эксплуатация данных конструкций не доставят хлопот. В первую очередь, дымоходные каналы должны соответствовать требованиям ДБН В.2.5-20-2001 и СНиП 2.04.05-91. Не стоит упускать из виду тот факт, что сплавы для изготовления труб, применяемых в качестве газоходов, должны обладать повышенной термо- и химической стойкостью. Для обвязки выпускного трубопровода этих дымоходов нередко применяется специальный кирпич. Он обладает повышенной термостойкостью и имеет квадратную форму, а его внутренняя часть – круглое сечение.

Дымовая труба из асбоцемента

Необходимо отметить, что трубы из асбоцемента никогда не были предназначены для использования в качестве дымоходов. Их низкая конструкционная надёжность очень часто приводит к проблемам с эксплуатацией и безопасностью, вплоть до пожаров.Популярными и по сей деньони являются, в основном, благодаря своей низкой стоимости, но большинство домовладельцев и строителей отказываются от данного материала. При отсутствии возможности переделки уже устроенного дымохода из асбоцементных труб, необходимо максимально обезопасить конструкции здания от пожара путём применения огнезащитной изоляции.

Керамический дымоход

Дымоходы из керамических труб являются, пожалуй, наиболее надежными, долговечными, и эффективными конструкциями, с высокой коррозионной стойкостью к агрессивным веществам и перепадам температур.

К их недостаткам можно отнести большой вес, необходимость обязательного сооружения отдельного фундамента и высокую стоимость.

Типы утеплителей для дымовой трубы

Учитывая высокую температуру дымоходов, использование органической теплоизоляции (полиуретанов, полиэтиленов, каучука) абсолютно исключено в силу её горючести.

Правильным вариантом утепления дымохода являются минеральные теплоизоляторы. В некоторых случаях для этого используются засыпные материалы, например, вспученный вермикулит, измельчённая базальтовая вата.

Чаще используются различные волокнистые материалы (изделия из базальтовой либо алюмосиликатной ват).

Средства изоляции дымовых труб

С целью предотвращения образования конденсата внутри дымохода, покрывать изоляцией необходимо наружную часть трубы, участок, проходящий через холодный чердак  и через фасад сооружения. Мероприятия по огнезащите необходимы в отношении участков, проходящих через перекрытие, несущие конструкции и  кровлю здания.

Асбестоцементную трубу рациональнее всего изолировать минеральной ватой. Добиться снижения количества конденсата в дымоходе можно и благодаря дополнительной кирпичной кладке или толстому слою штукатурки, однако на первое место в данном случае выходят вопросы огнезащиты.

Если труба выполнена из кирпича, утеплять её следует сыпучим, пористым материалом, который позволит надежно заполнить все швы кирпичной кладки. Но при таком утеплении есть определенные сложности – придется дополнительно возвести короб вокруг трубы, который буде удерживать утеплитель. Утепление можно произвести базальтовой засыпной ватой или вспученным вермикулитом.
Каменные и кирпичные трубы также довольно часто оштукатуривают специальными шамотными растворами, которые способны выдерживать большую температуру и её перепады без появления трещин на поверхности.

Базальтовая вата идеально подойдет для теплоизоляции дымовой трубы из металла. Это может быть мат прошивной в обкладке из металлической сетки, позволяющей произвести крепление на поверхности трубы без применения скоб и штырей. Также для этой цели могут применяться ламельные маты. Обладая достоинствами обычных прошивных матов (лёгкость, теплоизоляционные свойства, гибкость), они дополнительно могут быть кашированы фольгированной стеклотканью или металлической фольгой для защиты от загрязнения и замачивания материала. Рядом несомненных преимуществ обладает способ утепления трубы дымохода с помощью цилиндров минераловатных. Цилиндры могут быть выполнены без покрытия, и тогда их используют как слой теплоизолятора между внутренней трубой дымохода и защитным кожухом из оцинкованной или нержавеющей стали. Сегменты цилиндров соединяются между собой термозамком («шип-проушина» или «ступенька»), и так как выполнены они на высокоточном оборудовании, идеально повторяют и плотно облегают внутреннюю трубу. К несомненным плюсам цилиндров из базальтовой ваты стоит отнести возможность устройства с их помощью изоляции отводов и тройников, выполненной заводским способом и не требующих доводки по месту.

Также цилиндры могут быть выполнены с уличным покрытием типа OUTSIDE. Это стекловолокнистое покрытие, защищенное снаружи слоем алюминиевой фольги. Подобное покрытие выдерживает до 15-20 лет уличных условий эксплуатации, при этом существенно дешевле собственно оцинкованной стали и нержавейки. Подобное покрытие также разумно использовать на участках дымохода, которые проходят внутри помещений (в том числе и жилых) для общего снижения стоимости дымохода. В подобных участках покрытие OUTSIDE – наиболее разумное и эстетичное решение покрытия дымохода.

Хотелось бы напомнить, что на начальном выводном участке стального трубопровода, где температура максимальная и может доходить до 450 градусов Цельсия, теплоизоляция чаще не используется, или же применяется футеровка (покрытие) высокотемпературными огнеупорными материалами, типа муллитокремнезёмной ваты либо картона.

Как изолировать трубу дымохода и что ля этого нужно

Прогрев и организация отопительной системы – это одна из основных задач, которые нужно решить владельцам домов, коттеджей и прочих объектов. Печь и любая другая отопительная система должна иметь дымоотвод, который является обязательным элементом коммуникационных сетей теплоподачи. Для эффективного и надежного функционирования трубы для отвода дыма необходимо позаботиться о ее изоляции.

В результате процесса сгорания на газоходе образуется конденсат, содержащий химические соединения оксидов. В результате взаимодействия этих элементов образуются различные кислоты, серная, угольная и другие. Данные кислоты оказывают отрицательное воздействие на поверхность металлической трубы, могут разрушить ее. Это диктует необходимость теплоизоляции дымохода. При условии правильного выполнения установки теплоизоляции можно обеспечить защиту кровли и всего здания от пожара и возгораний. Также прогретые дымоходные трубы положительно влияют на тягу воздуха, сокращая количество осадка. В результате КПД системы заметно увеличивается.

Чем изолировать дымоход из нержавеющей стали

Чем изолировать дымоход из нержавеющей стали  в коттедже, в бане и других объектах? Это один из самых распространенных вопросов владельцев автономных систем отопления. Ответ прост: необходимо выбирать термоизоляционные материалы, которые обеспечивали бы тепловой баланс для трубы дымоотвода на кровле.

Базальтовая или минеральная вата

Материал производится из габбо-базальта, который представляет собой вулканическую породу и преобразуется затем в волокна. Материал обладает широким перечнем достоинств: сохранение до 96% тепла, высокая проницаемость пара на выходе, стойкостью к развитию коррозии и воздействию химических факторов, препятствует появлению и распространению грибка и плесени, устойчив к вибрациям и ультрафиолетовым лучам, экологичность.

Нержавеющая сталь

Один из вариантов утепления дымоходной трубы – использование кожуха из нержавеющей стали. Он позволяет добиться стопроцентной защиты от таких агрессивных факторов, как влага, механические повреждения, вибрация и т.д. Установка кожуха выполняется на крыше, при этом межтрубное пространство заполняется базальтовой ватой, а снаружи изоляционным слоем, толщина которого должна быть минимум 5 см.

Деревянные щиты

Это один из наиболее простых вариантов. Изоляция собирается в виде каркаса, состоящего из деревянных щитов нужного размера. Сверху устанавливается материал, из которого выполнено кровельное перекрытие. Пустующие полости заполняют минватой, войлоком, песком или шлаком. Швы каркаса замазываются специальным составом для гидроизоляции. Если вы не знаете, чем изолировать металлический дымоход, деревянные щиты станут отличным решением.

Плиты из шлакожелезобетона

Использование плит из шлакобетона и железа для теплоизоляции дает возможность добиться минимального расстояния между стыками. Углы и внутреннее пространство сначала армируются с помощью сетки или проволоки, а затем заливаются раствором из песка, глины и гипса. В конце поверхность штукатурят.

Причины изоляции дымоходов

Мы рассмотрели, чем изолировать металлическую трубу дымохода, а теперь разберем почему так важно это сделать. Объясняется это тем, что в ходе горения топлива выделяются влага и дым, представляющие собой агрессивные среды. Со временем конструкция начинает разрушаться из-за температурных перепадов и скапливаемой на стенках дымохода влаги. Влага проникает в микротрещины, при минусовых температурах она замерзает. Образующиеся кусочки льда оказывают давление на конструкцию и со временем разрушают ее. Избежать этих и других проблем, а также продлить эксплуатационный срок трубы для отводы дыма можно с помощью теплоизоляции, так как:

• 1. Теплоизоляция поддерживает тепловой баланс и защищает стенки от попадания на стенки конденсата и агрессивных сред.

• 2. Минимизируется возможность температурных перепадов.

• 3. Повышается энергосберегающая способность, за счет чего экономится топливо.

4. Увеличивается прочность конструкции выведения пара.

Изоляция дымоходов предоставляет следующие преимущества

Теплоизоляция дымоотвода представляет собой эффективный способ борьбы с разрушением, позволяющий увеличить длительность эксплуатации конструкции. Вот некоторые преимущества изоляции:

• 1. Продукты, образующиеся в результате горения, улетучиваются сот струей дыма. Это позволяет исключить скопление конденсата, содержащего агрессивные среды, на стенках.

• 2. Между охлажденной поверхностью дымоотвода и горячим паром практически нет перепадов температуры.

• 3. Так как труба утеплена, сокращаются теплопотери, оптимизируется количество расходуемого объема топлива.

• 4. Увеличивается прочность коммуникации отопительной системы. Изоляция также играет роль укрепляющего каркаса, что увеличивает устойчивость к действию ветра, механическим повреждениям и другим неблагоприятным факторам окружающей среды.

5. Участки кровли вокруг дымоотвода также защищаются от различного рода отрицательных факторов.

Установка изоляции дымоходов

Итак, мы выяснили чем и почему нужно изолировать дымоотвод. Следующий вопрос: как изолировать трубу дымохода в перекрытии. Есть два варианта: нанять специалистов или выполнить все самостоятельно. Самостоятельно выполнить монтаж вполне реально, главное максимально ответственно отнестись к процессу подготовки и расчета материалов, ведь готовая конструкция должна функционировать должным образом.
Подготовить нужно следующее: перфоратор, защитные очки для глаз, гвозди, молоток, рулетку, фломастер, пароизоляционную пленку, металлические профили, ножницы и сам выбранный термоизоляционный материал. Для примера мы возьмем базальтовую вату.

Требования к дымоходным трубам

Прежде чем утеплять дымоход необходимо проверить, правильно ли он установлен и соответствует ли следующим требованиям:

• 1. Устройство газохода регламентируется технологическими нормами, прописанными в ГОСТе .

• 2. Высота трубы, по которой выводятся продукты горения, составляет минимум 5 м. Только в этом случае обеспечивается эффективная тяга воздуха в системе.

• 3. Расстояние между покрытием кровли и наружными элементами системы отопления и должно быть расстояние, минимум 2,5 см.

4. Если кровля здания покрыта горючими материалами (это шифер, ондулин, рубероид и т.д.), необходимо оснастить конструкцию для выведения дыма искроуловителем.

После того, как вы убедитесь, что коммуникации смонтированы правильно, можно начинать процесс теплоизоляции.

Этапы изоляции дымохода

Эта No1. Выбор материала.

Ранее мы описывали, какие могут использоваться материалы для изоляции. Теперь разберем, как правильно подобрать материал с учетом особенностей дымоходной трубы.

• 1. Дымоход из кирпича. Является универсальным, для него подойдет любой материал, даже обычная штукатурка.

• 2. Из металла. Чем изолировать трубу дымохода металлическую в бане и других сооружениях? Отличным решением для данного типа конструкции является минеральная вата, монтаж которой осуществляется с помощью фольги из алюминия или проволоки.

• 3. Из смеси асбеста и цемента. Для такой трубы лучше использовать кожух из нержавеющей стали. Так как кожух относится к утеплителям рассыпного типа, он хорошо заполняет имеющиеся пустоты.

Если вы только собираетесь возводить дымоотвод, рекомендуем предварительно использовать для этого сэндвич-панели.

Этап No2. Расчет материала.

При расчете необходимого количества материала необходимо учитывать два момента: какое топливо используется в отопительной системе для подогрева и какой материал был выбран для изоляции. Если используется твердое топливо, толщина теплоизоляционного слоя должна быть 5-10 см, если коммуникации отопительной системы проходят через чердак, можно ограничиться толщиной в 3-5 см. При использовании бензина или дизеля, толщина слоя должна составлять 2-3 см. Расчет производится на основании внешнего диаметра, длины дымоотвода, длины участка от патрубка.

Этап No3. Монтаж.

• 1. В термоизоляционном материале вырезается отверстие, размер которого составляет диаметр сечения трубы + 20-30 см.

• 2. Устанавливается обрешетка.

• 3. Производится укладка утеплителя.

• 4. Выполняется паровая изоляция.

• 5. Конструкция облицовывается.

6. Полученное отверстие в крыше закрывается.

Важно учитывать, что каждому этапу должны предшествовать точные расчеты. В противном случае вы только понизите КПД отопительной системы, сделав дымоход менее стойким к образованию конденсат и повысив теплопотери.

Если вы планируете изолировать дымоотвод, рекомендуем предварительно проконсультироваться со специалистами. В компании «…» работают первоклассные специалисты своего дела с многолетним опытом работы. Они помогут правильно выбрать материал, рассчитать нужно количество, доставить его. Качественная теплоизоляция трубы для отвода дыма – это гарантия его длительной и безопасной эксплуатации.

Но с какой бы проблемой вы ни столкнулись в ходе монтажа дымохода , мы всегда готовы оказать вам посильную помощь. Предлагая бесплатную доставку оборудования, доступные цены на дымоходы в Минске и профессиональный монтаж, мы берем на себя все хлопоты, связанные с созданием надежных и долговечных систем дымоотвода.

Остерегайтесь заливной теплоизоляции дымохода — Austin TX

Одним из важнейших компонентов вашей дымоходной системы является облицовка дымохода. Облицовка дымохода защищает деревянный каркас вокруг дымохода от контакта с чрезвычайно высокими температурами, возникающими в результате пожара внутри дымохода. Ваша облицовка также предохраняет кирпичи и швы из раствора внутри дымохода от повреждения агрессивными газами и парами в процессе сгорания. Вкладыш дымохода обеспечивает дымоход надлежащего размера, соответствующий размеру вашего топочного обогревателя, если вы обновляете свой старый каменный камин, устанавливая более новую и более эффективную вставку.Поскольку каминные топки приобрели популярность за последнее десятилетие, потребность в теплоизоляции дымохода возросла из-за пространства, оставшегося между старым каменным дымоходом и новым вкладышем из нержавеющей стали.

Однако не все виды теплоизоляции дымохода работают должным образом. Наши опытные специалисты по дымоходам в Atlas Chimney обнаружили, что за годы работы на дымоходах в районе Остина, пытаясь удалить поврежденные футеровки, у них возникли проблемы из-за заливки изоляционных материалов.Это затрудняет извлечение лайнера. Мы хотели бы рассказать вам больше об этой неисправной изоляции футеровки дымохода и о том, почему заливка изоляционной смеси не работает. Мы также расскажем, как правильно изолировать вашу новую футеровку из нержавеющей стали с использованием подходящих материалов для правильной работы и соблюдения правил нулевого зазора.

Почему утеплитель с заливной облицовкой не работает так, как заявлено?

Согласно Chimneys.com, использование литой изоляции вокруг футеровки дымохода из нержавеющей стали для получения нулевого зазора практически невозможно сделать правильно.Одна из причин заключается в том, что однородность залитой изоляционной смеси не позволяет ей течь равномерно в процессе установки. Это приводит к тому, что изоляция становится неровной и не может центрироваться внутри пространства между старой каменной кладкой и новой, меньшей облицовкой из нержавеющей стали. В отличие от залитой на месте облицовки изоляционная смесь не поставляется с центрирующим устройством от производителя. Фактически, некоторые производители даже не учитывают важность того, чтобы смесь была по центру. Вот почему может быть так сложно удалить облицовку, которая была установлена ​​с залитой изоляционной смесью.

Как Atlas Chimney может должным образом изолировать мою облицовку дымохода?

В качестве трубочистов, сертифицированных Американским институтом безопасности дымоходов (CSIA), наши специалисты по дымоходам обязуются гарантировать, что каждая установка будет соответствовать всем местным строительным нормам и стандартам безопасности. Мы никогда не будем использовать ярлыки, которые могут привести к невозможности получения нулевого разрешения. Вы можете доверить нам надлежащую изоляцию вашего дымохода с помощью таких методов, как защелкивающиеся ленты и полудюймовые изолированные одеяла с фольгированным покрытием, а также гарантию того, что наша установка этих продуктов для изоляции дымохода будет соответствовать нулевому зазору.

К сожалению, использование заливной изоляционной смеси с дымоходами из нержавеющей стали продвигается и рекомендуется производителями и специалистами по дымоходам, хотя это может не соответствовать нормам и привести к проблемам в будущем. Свяжитесь с нами в Atlas Chimney, чтобы запланировать наши профессиональные и надежные услуги по установке футеровки и изоляции дымохода.

Необходимо изолировать футеровку дымохода — Цинциннати, Огайо

Вы сидите у камина, готовые к романтическому вечеру, чтобы провести время с любимым человеком.Или, может быть, у вас наконец-то будет та семейная ночь, которую вы давно хотели провести, все будут дома, и вы с нетерпением ждете вечера кино, уютно устроившись перед огнем. Или, возможно, вы пригласили друзей на игровую ночь на кофейном столике, где веселый огонь добавит атмосферы. Одна вещь, которую вы, вероятно, не представляете вечером, — это задымленная комната с жалобами на першение в горле и слезящиеся глаза. Вот для чего нужен дымоход, верно? Направление дыма вверх и из дымохода.Если возникнут проблемы с вкладышем дымохода, возможно, возникнут проблемы с дымом, которых вы просто не хотите.

Причина использования вкладышей для дымохода

Вкладыш дымохода, или вкладыш дымохода, является важной частью анатомии дымохода по трем основным причинам. Во-первых, дымоход правильного размера делает дымоход более эффективным. Дымоход направляет дым через дымоход и выходит из дома, но знаете ли вы, что воздух, который способствует горению, также попадает в дом через дымоход? Когда этот обмен происходит, дымоход работает правильно, а огонь горит эффективно.Правильно подобранная облицовка дымохода поможет гарантировать, что эта замена происходит и ваш дымоход работает с максимальной эффективностью.

Вкладыш дымохода также защищает внутренние части вашего дома, которые находятся рядом с камином, предохраняя эти области от перегрева и возникновения пожара. Кирпич и раствор внутри дымохода защищены от химических веществ, содержащихся в дыму, которые также его истирают. Обе эти вещи защитят ваш дом от пожара в дымоходе, который может вызвать серьезные структурные повреждения.

Изоляция дымохода

Принимая во внимание важные цели, которые выполняет ваша облицовка дымохода, вы можете спросить себя, можно ли сделать еще больше. Есть кое-что, что нужно для изоляции вашего лайнера. Если дымоход расположен на внешней стене, изоляция, добавленная вокруг футеровки, поможет сохранить теплоту дымовых газов. Кроме того, это предотвратит образование конденсата на облицовке, а также может увеличить скорость восходящих дымовых газов, что также поможет повысить эффективность вашего камина.

Если в вашем доме нет облицовки дымохода, важно подумать о ее установке. Когда вы позвоните в Chimney Care Co., если мы заметим, что у вас нет лайнера, мы рекомендуем добавить его. Если у вас есть лайнер, и он потрескался или поврежден, мы порекомендуем необходимые ремонтные работы, чтобы привести его в соответствие со стандартами. Мы также рекомендуем изолировать дымоход, особенно если дымоход находится на внешней стене. Не откладывайте звонок Chimney Care Co. даже на день дольше! Мы позаботимся о том, чтобы ваша облицовка дымохода была в отличном состоянии, а также позаботимся о том, чтобы все остальное работало правильно, чтобы вы могли провести безопасную и приятную зиму при использовании камина.

Можно ли изолировать дымоход?

Вы обнаружили источник сквозняков в своем доме, и он исходит из дымохода.

Вы задаетесь вопросом, можно ли изолировать дымоход, чтобы уменьшить движение воздуха.

RetroFoam из Мичигана с 2002 года изолирует дома на нижнем полуострове, а также в большей части Толедо. Благодаря этому опыту мы также понимаем строительные нормы и правила, а также то, что можно и что нельзя делать в отношении изоляции.

Мы стремимся обучать домовладельцев тому, как они путешествуют, узнавать об утеплении своих домов. Продолжая прилагать усилия, давайте посмотрим, можно ли надежно изолировать дымоход.

Можно ли изолировать дымоход?

Когда дело доходит до предотвращения утечек и проникновения воздуха в ваш дом, первое, что нужно подумать, — это добавить теплоизоляцию.

Это не лучший ответ, когда речь идет об утеплении камина.

Вы должны подумать о том, что делает ваш дымоход и как он устроен.Есть стек, который в первую очередь имеет дело с дымом и погоней, которая представляет собой открытую полость вокруг трубы. Погоня — это то место, где многие люди хотят изолироваться.

Вы, наверное, сейчас задаетесь вопросом, как изолировать дымоход, но это не ответ.

Дымоход — это место в доме, где очень жарко. При этом дымоход должен излучать тепло, которое он генерирует.

Распыление пенопласта или впрыскиваемой пены в погоню предотвратит это и вызовет проблемы в будущем, поскольку пена будет действовать как барьер.

А как насчет традиционных изоляционных материалов, таких как стекловолокно или целлюлоза?

Вы сталкиваетесь с той же проблемой, а также с хранением легковоспламеняющихся материалов подальше от тепла, выделяемого камином и дымоходом.

Когда дело доходит до кодекса, Международный жилищный кодекс (IRC) требует поддерживать зазоры между горючими материалами, топкой и дымоходом, в соответствии с разбивкой применимого кодекса Министерством энергетики США.

Дымоход — это канал или отверстие в дымоходе, через которое выхлоп из камина выходит наружу.Исторически люди использовали термин «дымоход» и имели в виду сам дымоход.

Итак, учитывая всю эту информацию, ответ таков: не следует изолировать дымоход.

Существуют более эффективные способы не допускать попадания холодного воздуха и потери воздуха, на кондиционирование которого приходится платить.

Герметизация утечки воздуха в дымоходе

Возможна герметизация утечек воздуха в дымоходе.

Если вы знаете, что в самом дымоходе есть трещины, следуя IRC, вы можете заделать эти трещины и небольшие отверстия.

Если дымоход не используется в жаркие летние месяцы, подумайте о приобретении надувного шара для дымохода. Когда воздушный шар не используется, он помещается под дымоходом камина. По данным Министерства энергетики США, надувной шар для дымохода изготовлен из прочного пластика, его можно легко снять и использовать повторно.

Особенность безопасности этого воздушного шара заключается в том, что если вы забудете о нем летом и разожжете огонь прохладной ночью, он сдуется в течение нескольких секунд после контакта с теплом.

Несмотря на то, что вы мало что можете сделать, чтобы предотвратить сквозняки зимой, когда используется камин, хорошо знать, что воздушный шар можно использовать в межсезонье, чтобы уменьшить утечку воздуха.

Статьи по теме

Как уменьшить сквозняки в вашем доме

Кодекс изоляции штата Мичиган: Требования к изоляции нового дома

Как лучше утеплить чердак? (Пена для распыления против стекловолокна против целлюлозы)

Включенная в список изоляция дымохода, которая не работает!

Автор — Chimney Savers Inc.

Эта статья не предназначена для кого-либо или какой-либо компании только во имя процесса и во имя выполнения качественной работы.

Работая в сфере производства дымоходов более 20 лет, я стал свидетелем всех видов монтажа и ремонтов. Как и в любом строительстве, есть правильные способы делать что-то, и есть ярлыки, которые некоторые предпочитают использовать.

Мое внимание привлекло неправильное использование залитой изоляции вокруг футеровок из нержавеющей стали.

По моему опыту, правильно установить изоляционную смесь вокруг футеровок из нержавеющей стали (для получения нулевого зазора) практически невозможно.Помимо того факта, что эта установка широко и неправильно используется, производители, похоже, подталкивают установщиков к этому методу.

В декабрьском выпуске «Chimney Sweep News» за 2011 г. есть 5-страничная статья «Мастерская по замене футеровки в Копперфилде». Расс Диммитт заявляет: «Я все больше склоняюсь к наливной изоляции» (имеется в виду заливка смеси вокруг нержавеющих футеровок).

В профессиональной книге Copperfield указано, что «HomeSavers Insulation Mix» и «TherMix» представляют собой «консистенцию влажной почвенной смеси.Такая же консистенция характерна и для других производителей, таких как «Best Mix» от New England Chimney Supply, «Everguard» от Olympia и «Premier Mix» от National. После прочтения инструкций по установке указано, что для получения нулевого номинального зазора требуется минимум 1 дюйм смеси вокруг всей футеровки.

При установке футеровки с использованием этой смеси, как вы центрируете футеровку в дымоходе и убедитесь, что смесь находится по всей длине футеровки и имеет толщину в один дюйм?

Допустим, мы выполняем облицовку основного блочного дымохода 8’’x12 ’/ 16’’x21’ ’и удалили облицовку из плитки после пожара в дымоходе.

Дымоход соприкасается с деревом (обычно встречается в домах), поэтому нам нужно использовать изоляцию с нулевым зазором вокруг облицовки. Высота печи составляет 7 футов, а высота более 25 футов. Допустим, дымоход полностью отвесный (большая редкость). После снятия плитки внутренние размеры — 9х12 дюймов. Внешние размеры 7-дюймового вкладыша составляют 7,25 дюйма, что оставляет менее одного дюйма с каждой стороны от коротких концов блока (уже не для кодирования, а для закрытия, поэтому мы продолжим).

Теперь мы должны принять во внимание тот факт, что при строительстве дымохода между блоками оставались швы из раствора (на удаление этих швов ушло бесчисленное количество часов, и трудно поверить, что это делают монтажники), эти швы из раствора могут легко выступать в отверстие от 1/8 дюйма до ½ дюйма.

Я занимаюсь заливкой футеровок методом «отливки на место» более 15 лет. При заливке лайнера методом «заливки на место» вы используете самовыравнивающуюся суспензию, и даже с этой жидкой смесью вам понадобится вибратор и центрирующие пружины на лайнере, чтобы гарантировать, что смесь полностью центрирована вокруг бывший. (Сейчас мы устанавливаем футеровки из нержавеющей стали; мы не настаиваем на литье на месте.)

Невозможно центрировать футеровку из нержавеющей стали даже в полностью прямом дымоходе. Никакие производители не продают центрирующих устройств с такой литой изоляцией.Почему это? Потому что, даже если вы использовали пружины для центрирования этого лайнера, консистенция «влажной почвенной почвы» смеси не могла бы равномерно течь вокруг лайнера, если бы вообще.

Когда я спрашиваю нескольких установщиков и дилеров о том, как центрировать футеровку из нержавеющей стали при заливке этой смеси, и как они узнают, что изоляция прошла по всей длине футеровки, лучшие ответы, которые я получил, — «ну, ты тянешь. на подкладке, и это центрирует смесь »и« ты просто знаешь ».

До сих пор мы обсуждали полностью прямой дымоход.Что делать, если дымоход имеет изгиб? Что делать, если обычный кирпичный дымоход 8х8 дюймов отличается по размеру? Что, если блоки смещены на ½ дюйма? Большинство установщиков сказали бы «достаточно близко»!

Еще одна проблема с использованием этой смеси заключается в том, что удаление поврежденной облицовки с залитой изоляцией вокруг нее — это кошмар. Когда вы натягиваете лайнер, смесь застревает в себе. Я удалил 5 отдельных лайнеров, и каждый раз мне приходилось разматывать светлый лайнер, чтобы удалить его. Что делать, если смесь залить «толстостенный» лайнер?

Как заявил Расс, «в ограниченном пространстве лайнер может упасть без изоляции, и тогда вы можете залить изоляцию» (стр. 10, Chimney Sweep News).Это утверждение больше похоже на коммерческое предложение, чем на учителя, указывающего, как правильно поступать. Я могу только надеяться, что это заявление было сделано относительно перебазировок, соответствующих коду, где для облицовки не требовалась изоляция, но она была дополнительной.

В том же выпуске Chimney Sweep News Женевьева Бурес заявляет, что «только в 30% подтвержденных случаев возгорания дымохода, которые я исследовал и позже рассмотрел предлагаемый ремонт, я обнаружил, что предлагаемый ремонт соответствует минимальным заменам пожарного кодекса» (стр. 14 Новости трубочистов).Сколько из них представляют собой неправильно залитую изоляцию вокруг футеровок из нержавеющей стали?

Очень неприятно видеть, как ведущие производители продвигают продукт, который не может быть установлен правильно. Это сочетание — простой способ для «летчиков-ночников» и монтажников-любителей найти легкий путь и быстро заработать на домовладельцах, сделав что-то неправильно.

Я надеюсь, что эта статья сможет убедить монтажников, монтажников и производителей отказаться от литой изоляции (вокруг футеровок из нержавеющей стали) и направить их на использование качественных методов изоляции, таких как ½ изолируемых покрытий с фольгой или защелкивающихся пленок, которые дают нулевой рейтинг зазора.

~ Chimney Savers Inc.

Важность изоляции облицовки дымохода

Мы часто получаем вопросы об изоляции здесь, в Lindemann Chimney Supply. Почему так важно утеплить облицовку дымохода? Является ли изоляция вариантом или она требуется как часть объявления? Конечно, это зависит от того, как был указан продукт, а также от топлива, которое выпускается через лайнер.

Для твердого топлива изоляция всегда необходима для прохождения испытаний UL. Ни один лайнер без него не указан.В случае твердого топлива проводятся высокотемпературные испытания, и футеровка должна выдерживать тепло. Это предотвращает передачу тепла, которая в противном случае могла бы воспламенить горючие материалы, находящиеся рядом с конструкцией дымохода. Использование правильного типа изоляции с выбранной вами маркой футеровки также имеет решающее значение для включения в список. Вы не можете смешивать и сочетать лайнеры и изоляцию. Инструкции по установке должны соблюдаться для внесения в список UL.

В дополнение к предотвращению теплопередачи изоляция гильзы из твердого топлива также увеличивает производительность прибора и вентиляционной системы.Известно, что плохо работающие печи имеют очень сильную тягу после установки изоляционного покрытия нужного размера.

Для газовых и нефтяных применений наиболее важной причиной изолирования футеровки являются эксплуатационные характеристики. Дымовые газы для нефти и газа намного ниже, чем твердое топливо. В результате они могут охлаждаться намного быстрее, что приводит к более слабой тяге, а также к большему количеству конденсата и отложений дымовых газов внутри дымохода.

На каждый кубический фут сожженного газа образуется примерно два кубических фута водяного пара.Если он поднимется по холодному дымоходу кладки, дымовые газы, скорее всего, остынут и откладывают конденсат дымовых газов внутри дымохода, что может привести к повреждению дымохода, появлению белых минеральных солей на внешней стороне дымохода, повреждению штукатурки, гипсокартона и даже отслаиванию обоев .

Так что всегда включайте изоляцию в свое предложение. У вас будет довольный покупатель, а также соблюдение рекомендаций производителя дымохода. И имейте в виду, что когда дело доходит до твердого топлива, неизолированная облицовка дымохода не входит в список.

Типы вкладышей дымохода / мошенничества

ПРЕДУПРЕЖДЕНИЕ ПОТРЕБИТЕЛЯ

ЧТО ВАМ НУЖНО ЗНАТЬ:

НЕРЖАВЕЮЩАЯ СТАЛЬ VS.

АЛЮМИНИЕВЫЕ ДЫМОХОДЫ VS.

ОТЛИВКА НА МЕСТЕ ФУТБОЛКА ДЫМОХОДА

Алюминиевая облицовка дымохода

По мере того, как потребители начинают получать предложения на облицовку, они быстро понимают, что алюминиевая облицовка очень недорогая. Для этого, безусловно, есть причина. (Важно отметить — алюминиевые футеровки не одобрены для использования с твердым топливом, таким как древесина, уголь и т. Д.)

Во-первых, алюминиевые гильзы очень тонкие. Их легко раздавить руками и проткнуть карандашом, даже не сломав кончик карандаша. Таким образом, при спуске в дымоход алюминиевая облицовка быстро разорвется, если она будет грубо тереться о кладку внутри дымохода, это обычное явление, и с этим ничего не поделать. Порванная гильза не годится, как потребитель узнает, что установщик испортил алюминиевую гильзу, когда вытащил ее в дымоход?

Во-вторых, многие производители отопительных систем как для печей, так и для котлов прямо заявляют в руководствах по эксплуатации своих систем, что алюминиевые футеровки использовать нельзя.Обычно это происходит из-за того, что алюминиевая футеровка гниет за очень короткий период времени из-за коррозионной влаги, которая является побочным продуктом сгорания как газа, так и масла. Даже если бы производитель разрешил использование алюминиевых футеровок для системы, мы наблюдаем их выход из строя в среднем через 5-7 лет. Неисправность футеровки создает опасные условия, при которых продукты сгорания могут вытекать из дымохода в дом, создавая угрозу здоровью и безопасности.

В-третьих, алюминиевые футеровки на самом деле нельзя подметать должным образом, потому что вы можете использовать только мягкую нейлоновую щетку для воздуховодов, которая не удалит застрявшие наросты, если вставить стандартную проволочную щетку для дымохода через футеровку, это может проткнуть и / или порвать алюминиевый вкладыш.

Большинство уважающих себя производителей дымоходов не будут устанавливать алюминиевые футеровки только по этим трем причинам.

Наконец, многие домовладельцы вводятся в заблуждение обещанием пожизненной гарантии только для того, чтобы узнать, что гарантия распространяется только на детали, которые дешевы (обычно менее 200 долларов), потому что алюминиевые вкладыши ДЕШЕВЫЕ! Большинство денег, которые покупатели платят за установку алюминиевой футеровки, — это прибыль и труд! (В отличие от нержавеющих и литых футеровок, затраты на материалы которых составляют высокий процент работы.) Еще одна особенность этих гарантий заключается в том, что они зависят от ежегодной проверки. Если вы не платите и не проводите ежегодный осмотр КАЖДЫЙ ГОД, ваша гарантия истекает.

Указание по подбору размеров футеровки

Для правильной работы любых приборов системы отопления, подключенных к дымоходу, очень важно правильно подобрать диаметр футеровки (будь то футеровка из нержавеющей стали или алюминия). Слишком часто мы видим недобросовестных компаний, которые просто устанавливают размерную облицовку, которая подходит к дымоходу, без каких-либо изменений или дополнительных работ.К сожалению, это может подвергнуть домовладельца серьезному риску для здоровья и безопасности, если приборы не вентилируются или не работают должным образом. Для потребителя было бы неплохо узнать высоту дымохода и BTU (газ) или GPH (масло) всех приборов, идущих в дымоход (BTU или GPH напечатаны на системе отопления), а затем попросить показать таблицы размеров или логарифмическую линейку, прежде чем вы позволите компании установить облицовку дымохода системы отопления.

Литая футеровка на месте по сравнению с нержавеющей сталью для каминов без футеровки

Многие дымоходные компании, которые не предлагают облицовку на месте (из-за высоких начальных затрат для бизнеса), предлагают только футеровку из нержавеющей стали, которая никогда не бывает хороший вариант для каминов без облицовки из-за врезки дымовой камеры (см. 6-9 пункты в нижней части страницы для получения дополнительной информации о врезке дымовой камеры).

Chimney Savers действительно использует футеровки из нержавеющей стали для многих применений (нам нравятся легкие футеровки из нержавеющей стали для газовых и масляных печей или футеровки систем отопления котлов, усиленные футеровки из нержавеющей стали (всегда с изоляцией для твердого топлива) для дровяных печей и вставки футеровки), но в камине без футеровки облицовка должна иметь воздухонепроницаемое соединение с дымовой камерой, а это невозможно при использовании только металлических соединений и хомутов вокруг основания футеровки из нержавеющей стали.Попытка заделать этот шов типичными методами футеровки из нержавеющей стали будет недолгой и всегда будет неудачной, для этих применений Chimney Savers выполняет полную заливку футеровки на месте (ЕДИНСТВЕННОЕ исключение — использование комбинированной облицовки на месте в дымовой камере, а затем изоляция цементного типа вокруг футеровки из нержавеющей стали).

Обычный выход из строя нержавеющей стали при замене облицовки камина происходит из-за разной степени расширения разнородных материалов (металл или кладка), это даже не имеет значения, используют ли они кирпичную кладку или керамический продукт с высокой температурой нагрева (опять же, единственным исключением является сплошная отливка для дымовой камеры и твердый цементный утеплитель вокруг футеровки), в любом другом случае он все равно будет расширяться с другой скоростью, чем металл, которого он касается, он всегда будет трескаться и выходить из строя из-за теплового расширения.Соединение позволит креозоту попасть между новой облицовкой из нержавеющей стали и стенкой дымохода, создав опасность возгорания, которую никто даже не увидит! К сожалению, наши технические специалисты часто сталкиваются с подобными проблемами, и обычно это происходит после возгорания дымохода. Заливка на месте заполняет дымоход, поэтому не остается пустот, которые можно было бы заполнить креозотом.

Дровяные камины (и дровяные печи / топки) также требуют теплоизоляции облицовки из нержавеющей стали, но мы почти никогда не видим, чтобы другие компании делали это из-за требований к размеру.Чтобы усугубить ситуацию, цементная изоляция футеровки должна иметь проставки, установленные на футеровке, чтобы стена дымохода не касалась футеровки дымохода из нержавеющей стали в любой точке (СМ. ФОТОГРАФИИ ВНИЗУ ЭТОЙ СТРАНИЦЫ) из-за опасных проблем с теплопередачей. , к сожалению для потребителей, очень немногие установщики следуют этому правилу. Еще раз залитые на место облицовки дымохода (или литые дымовые камеры с изоляцией из цементной облицовки вокруг футеровки из нержавеющей стали) решают все эти проблемы. Еще один отличный вариант для дровяных печей и топок — это использование предварительно изолированной двустенной облицовки дымохода, просто убедитесь, что внутренняя стенка сделана из прочной облицовки дымохода (см. Четвертый абзац в следующем разделе «сравнение облицовки из нержавеющей стали и литая футеровка «для устранения проблем с ремонтом легких футеровок из нержавеющей стали в твердотопливных системах).

Сравнение футеровки из нержавеющей стали с литой футеровкой

В правильно функционирующих системах домашнего отопления, таких как газовые или газовые печи

, температура дымовых газов не должна даже приближаться к

, поэтому футеровки из нержавеющей стали для отопления дома Системы

— отличный вариант, который одновременно экономичен и долговечен

, когда нет конструктивных соображений. Для других применений

, таких как твердотопливные дымоходы, обслуживающие камин, температура дымовой трубы

может достигать более 900 градусов, если не происходит тщательного и надлежащего сжигания

.

Нержавеющая сталь становится синей при 900 градусах, вызывая миграцию химического состава

карбида хрома. После этого нержавеющая сталь

начнет ржаветь и вызывать коррозию. Нержавеющая сталь

действительно должна быть заменена после того, как дымоход перегорит более 900 градусов. Литая кладка

облицовки

, не влияет на их состав из вулканических пород.

Не все футеровки из нержавеющей стали одинаковы. Большинство потребителей не понимают, что нержавеющая сталь бывает разных марок, не только сплавов

, но и толщины.Тонкие нержавеющие футеровки

можно раздавить руками, средние сорта, наступив на них. Сверхпрочные футеровки из нержавеющей стали

значительно более долговечны, например

, вы можете вмять их, ударив молотком. Есть большая разница

. Проблема как потребителя в том, что большинство компаний

даже не предлагают разные сорта, они просто делают легкий вес

, чтобы устанавливать лайнеры все время, независимо от того, какое приложение используется, поэтому вы

действительно не знаете, являетесь ли вы сравнивая яблоки с апельсинами по цене

, неважно, какой тип лайнера лучше всего подходит для вашего приложения.

Легкие и средние футеровки обычно подходят для прямого впрыска газовых или масляных печей и заменяемых футеровок котлов в конструктивно прочном дымоходе, но я не рекомендую легкие или средние футеровки для использования на древесном топливе, например, в каминах или дровяных печах. простая причина, если вы получите засорение креозотом (что довольно часто), особенно в гофрированных вкладышах, но не так сильно в вкладышах с гладкими стенками, хотя я видел это несколько раз. Единственный способ удалить засорение креозотом — это просверлить его снизу с помощью специальных инструментов для чистки дымохода. Эти сверла пройдут сквозь легкие и средние вкладыши, но тяжелые вкладыши не пострадают.Так что, если вы собираетесь использовать нержавеющую сталь, выбирайте дровяные и угольные печи для тяжелых условий эксплуатации (для тяжелых условий эксплуатации всегда гладкая стена, но не всякая гладкая стена является тяжелой). Пеллетные печи лучше всего работают с гладкими стенками среднего веса, гладкие стенки помогут предотвратить накопление золы, поддерживая лучший поток. (Об изоляции лайнеров читайте далее в этой статье.)

Не думайте, что, потому что у вас есть пожизненная гарантия на ваш лайнер, который вы покрыли, из-за неизбежного повреждения, которое может возникнуть в результате удаления креозотной блокировки в одном из этих дешевых вкладыши, конечно, не покрываются, и теперь вам нужно купить новый вкладыш и установить его.Вы также должны прочитать мелкий шрифт на гарантии на вкладыш из нержавеющей стали. В нем говорится, что вы должны проверять и / или чистить дымоход каждый год и иметь доказательства на этот счет (что в любом случае является правильным и безопасным решением), и если производитель обнаружит, что у вас действительно есть действующая гарантия (обычно это произойдет только из-за коррозии) вы получаете только детали гильзы, а не возмещение затрат на установку сменной гильзы.

Не поймите меня неправильно, Chimney Savers устанавливает все типы лайнеров, мы просто обучаем потребителей и рекомендуем подходящие для конкретной работы.Фактически, мы единственная компания в нашем регионе, которая даже предлагает все виды услуг облицовки, такие как: полное удаление и замена глиняной плитки (с использованием новой глиняной плитки или другой системы облицовки), полное удаление кирпичных перегородок дымохода, заливка на место футеровка, футеровка из нержавеющей стали, покрытие / герметизация дымохода и полная реконструкция всей дымовой трубы.

Итак, футеровки для легких и средних нагрузок имеют свое предназначение, и мы рекомендуем их установку в таких областях, как дымовые трубы в отличной форме, и у нас есть клиенты, у которых есть такие типы футеровок и деревянных изделий без проблем, но они обязательно подметать их ежегодно и очень осторожно относиться к тому, что они сжигают (выдержанная древесина твердых пород, которую они приправляют и защищают себя, потому что, когда вы покупаете «выдержанную» древесину, это редко.Также узнайте свои породы дерева, потому что некоторые недобросовестные продавцы смешивают хвойные породы).

Центровка и изоляция CIS — Firesafe Industries

Центровка и изоляция CIS от Fire Safe Inc

Разработанная для максимальной защиты, соответствия требованиям и спокойствия, система центрирования и изоляции представляет собой процесс центрирования и изоляции новой металлической облицовки дымохода.

Как это работает?

C.I.S. Этот процесс устраняет тиски, которые часто возникают при установке и изоляции металлических футеровок дымохода.

За счет использования распорок вокруг металлической облицовки дымохода и создания механической вибрации на облицовке дымохода достигается требуемая минимальная толщина залитой изоляции в 1 дюйм. C.I.S. процесс совместим с каминами и дымоходами.

Знаете ли вы?

C.I.S. Процедура повышает безопасность установки облицовки дымохода и гарантирует, что установка полностью соответствует спецификациям производителя I.R.C. Строительные нормы и правила 2006 г., а также стандарты UL 1777 лаборатории страховщика для футеровки дымоходов.

Система центрирования и изоляции (на фотографиях)

Ниже вы увидите, как C.I.S. система работает и как она значительно повышает общую безопасность дымохода:

Почему центрирование и изоляция имеют значение?

1. Значительно повышает безопасность облицовки дымохода.
2. Обеспечивает полное соответствие спецификациям производителя.
3. Обеспечивает полное соответствие Международному жилищному кодексу 2006 года.
4. Обеспечивает полное соответствие стандарту UL 1777 лаборатории страховщика для дымоходов.

Часто задаваемые вопросы:

Почему мой лайнер имеет значение?

Если вы заметили на изображении 1, металлическая облицовка дымохода касается внутренних поверхностей дымохода, когда вкладыш опускается в дымоход сверху. Везде, где металлический дымоход соприкасается с внутренней стороной дымохода, физически невозможно достичь обязательной минимальной толщины залитой изоляции в 1 дюйм.
