Почему не отключается насосная станция и что делать?
Не отключается насосная станция
- Posted in
- Насосное оборудование
- Posted byby nataljauljana1988
- 0 Comments
Сбои в работе помпового оборудования приводят к перебоям водоснабжения частного дома с автономным источником. Вызов ремонтной бригады требует финансовых затрат. Если не отключается насосная станция, причины неисправности и способы решения проблемы можно найти самостоятельно.
По каким причинам не отключается насосная станция

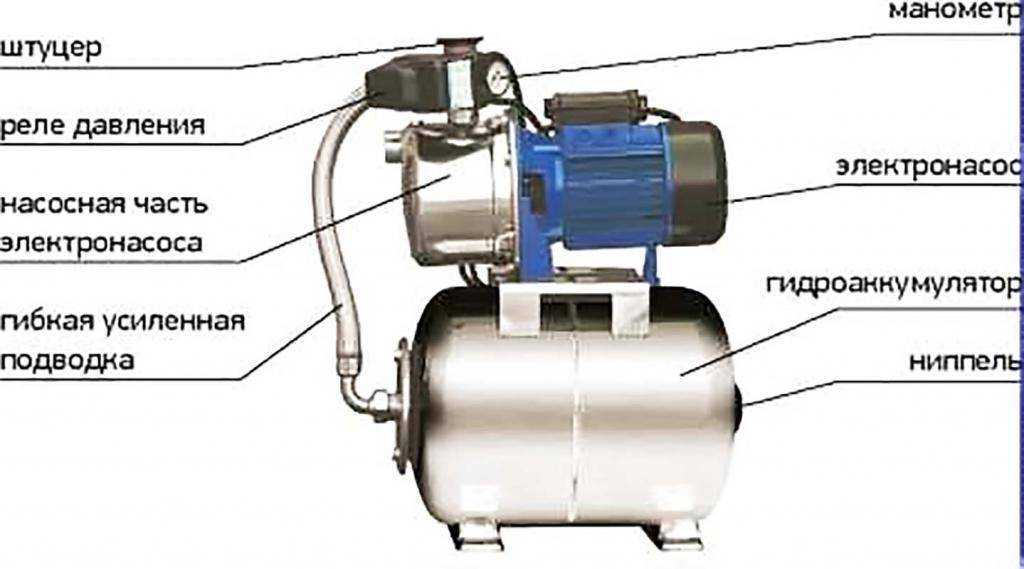

Насосная станция представляет собой единую систему, состоящую из следующих элементов:
Состав насосной станции.
- расширительного бака для накопления воды;
- помпового агрегата;
- перепускной мембраны, препятствующей оттоку жидкости;
- реле давления, контролирующего запуск и остановку силового устройства;
- электропитания.
Постоянно функционирующий насос вызывает необоснованный расход электроэнергии и уменьшение срока безотказной эксплуатации скважинного оснащения. Специалистами выявлены следующие причины неисправности:
- критическое снижение уровня воды в системе;
- засорение фильтрующего устройства на входе;
- недостаточная герметичность магистрали;
- неполадки эжектора;
- выход из строя функциональных деталей помпового агрегата;
- отказ реле давления или препятствия свободному доступу к входному отверстию прибора.
Упал уровень воды
Подземные источники истощаются в связи с падением уровня грунтовых вод. Недостаточное количество или полное отсутствие жидкости приводит к тому, что оборудование насосной станции эксплуатируется вхолостую, перегоняя сухой воздух.
Для решения задачи рекомендуется пробурить более глубокую шахту. В качестве альтернативного варианта допускается размещение всасывающего трубопровода на несколько метров ниже первоначального расположения.
Упал уровень воды.
Падение уровня воды внутри помпы компенсируется добавлением жидкости до номинального количества, указанного в инструкции к агрегату. Для долива предусмотрено специальное отверстие в корпусе устройства, закрытое болтом. Крепежный элемент необходимо открутить. Завершить манипуляции следует возобновлением работы насоса. Ускорение процесса запуска достигается повторным отключением станции и добавлением воды.
Забит фильтр на входе
Жидкость, поступающая в водопроводную систему собственного дома из автономной скважины, насыщена механическими примесями. Твердые частицы ила, глины, песка, свободно циркулирующие по магистральным трубам, способны повредить оборудование, вызывая преждевременный износ деталей. Для продления срока эксплуатации насосной станции на входной патрубок монтируют специальный фильтр, преграждающий путь мусору.
К непрекращающейся работе помповой системы приводит засорение отсеивающего устройства или излом подводящего трубопровода. В результате перестает поступать в агрегат достаточное количество воды.
Для решения проблемы рекомендуется прочистить защитное приспособление или заменить поврежденный участок магистрали.
Завершающим этапом устранения неисправностей является добавление необходимого объема жидкости и запуск помповой установки.
Воздух в насосе или подсос воздуха
Нарушение герметичности трубопровода приводит к непрекращающемуся функционированию устройства водоснабжения. Для предотвращения сбоев в работе надлежит ликвидировать протечки. В качестве временной меры допускается использовать специальный скотч, закрывающий трещины на магистральных трубах. Окончательно неполадки устраняются в ходе ремонта при полной замене поврежденного участка.
Воздух в насосе.
При нарушениях герметичности резьбовых соединений после отключения помпы следует закрепить фиксацию паклей, по необходимости обновить прокладку или резиновое кольцо.
При появлении течи из поврежденного фланца, установленного на гидроаккумуляторе, неисправную деталь демонтируют, трещину заваривают, элемент возвращают в исходное положение.
Герметизацию резьбовых креплений рекомендуется выполнять нитью «Тангит Унилок». Технология применения доступна начинающим мастерам. При накручивании на резьбу небольшого излишка уплотняющего волокна деталь не разрушается.
Засорение обратного клапана на подающей магистрали препятствует эффективному удержанию воды. Жидкость начинает подтекать. Проблема решается прочисткой перепускной мембраны.
Неполадки эжектора или прокладки
Внешними эжекторами оснащаются насосные станции, предназначенные для водоснабжения частного строения из скважин глубиной до 45 м. В подобных случаях для обустройства индивидуального источника устанавливаются 2 помпы, увеличивающие общий КПД системы на 30-35%. Дополнительное оборудование монтируется внутри водяного шурфа.
Неполадки эжектора.
Для проведения ремонтных мероприятий эжектор извлекается из шахты. Пришедшие в негодность детали заменяют, прибор очищают от засорения твердыми частицами песка и прочих механических примесей, сопло освобождают от накопившейся грязи.
Затем обновленное устройство погружают в скважину. Сложность процесса определяется глубинным расположением оборудования в автономном шурфе.
Износ рабочего колеса
Если на протяжении длительного времени насосная станция работает без остановки, происходит сокращение срока эксплуатации, вызванное преждевременным износом функциональных деталей. Специальная крыльчатка, размещенная внутри силового агрегата, подвергается механическим повреждениям под разрушительным воздействием твердых примесей, содержащихся в перекачиваемой воде.
Рабочие колеса дешевых моделей насосов выполняют из пластика. Дешевизна материала нивелируется сокращенным ресурсом оборудования, поэтому лучше устанавливать помпы с металлической крыльчаткой.
Абразивные частицы попадают в систему из-за неправильного выбора специальной сетки, улавливающей песок, на этапе бурения водяной шахты. Причиной является и отсутствие фильтрующего устройства на входном патрубке насосной станции.
Забился штуцер реле
Неправильная настройка управляющего блока является распространенной причиной неполадок в работе помповой системы. В контрольных узлах подающего воду устройства минимальный и максимальный порог давления регулируется 2 пружинами, составляющими основу конструкции реле:
Забился штуцер реле.
- деталь большего размера выполняет функции определения нижней границы напора жидкости в магистрали;
- меньший элемент несет ответственность за разницу предельных показаний между максимумом и минимумом.
Некоторое количество воздуха проникает в подающий трубопровод при падении уровня воды в колодце или автономной скважине, вызывая сбой первоначальных настроек блока управления. Для возобновления правильной регулировки рекомендуется опустить всасывающий патрубок немного глубже исходного положения, добавить жидкости в систему и произвести включение водяного насоса.
Настраивают контрольный узел вращением специальных гаек, расположенных на поверхности управляющего блока, в требуемую сторону.
Значок на приборе «+» указывает направление для повышения напора, обозначение «-» предназначено для снижения показателя.
Причиной неисправности, принуждающей насосную станцию работать без остановки, могут являться перебои электроснабжения. Недостаточное напряжение, поступающее на блок управления, выявляется измерением соответствующих показателей на контактах прибора. Устройство тестируют при выключенном и работающем оборудовании по отдельности.
Повреждения конструкционных деталей реле давления приводят к нарушению нормального рабочего процесса помповой станции. Специалисты выявили проблемную зону в месте установки пружины, регулирующей функционирование групп контактов, предназначенных для запуска и остановки силового агрегата. Для предотвращения замыкания рекомендуется заменить заржавевший элемент кусочком шпильки.
Если продолжительное время не срабатывает реле на выключение, необходимо демонтировать устройство и обследовать входное отверстие. Помпа постоянно качает воду при засорении штуцера, вызванном работой в скважине, поставляющей загрязненную жидкость.
Поэтому перед началом настройки контрольного узла рекомендуется осмотреть функциональные детали защитного реле. При необходимости входное отверстие прочищают.
Сработавшее включение аварийного спускного клапана при невысоких показателях давления в системе свидетельствует о сбившихся настройках. Для решения проблемы требуется восстановить правильную регулировку или заменить деталь.
Не отключается насосная станция: почему постоянно работает система водоснабжения
Автор
Василий Ковальчук
17.09.2021
Просмотров: 3273
Поделиться:
От ситуации, когда не отключается насосная станция, никто не застрахован. Даже те, кто только приобрел и установил себе оборудование для водоснабжения дома, могут столкнуться с подобной проблемой.
Примечательно, что с большинством причин, почему насосная станция не выключается автоматически, пользователь может справиться самостоятельно. Главное знать, как устроено оборудование и иметь хотя бы минимальный слесарский опыт и инструменты.
Если устранение неисправности требует дорогостоящего ремонта, в интернет-магазине «Yorsh» всегда сможете купить насосную станцию от проверенных европейских и китайских брендов.
Содержание:
- Конструкция насосной станции
- Причины, почему не выключается насосная станция
- Как устранить причины, почему насос не отключается
- Итог
Конструкция насосной станции
В состав представленного насосного оборудования входят следующие элементы:
- Насосная камера. Представляет собой небольшую емкость с патрубком для всасывания и нагнетания. В зависимости от конструкции бывают самовсасывающие и нормальновсасывающие.
- Рабочее колесо. В процессе вращения создает разряжение, силы которого достаточно, чтобы поднять воду с глубины скважины. После попадания жидкости на лопасти рабочего колеса она под воздействием центробежных сил направляется к потребителю и на гидроаккумулятор (напорный бак).
- Блок управления (реле). Механизм, отвечающий за автоматическое включение и отключение насосного оборудования в заданном диапазоне давления внутри гидроаккумулятора.
- Напорный бак. Сосуд, внутри которого расположена эластичная мембрана из пищевого синтетического каучука с одной стороны и воздух с другой. По мере заполнения в гидроаккумуляторе создается давление, которого достаточно, чтобы поддерживать систему водоснабжения в рабочем состоянии некоторое время после выключения насосного агрегата.
Кроме основных элементов, в состав оборудования может входить эжектор. Это устройство, которое используется для увеличения глубины подъема жидкости.
Эжектор опускается непосредственно в скважину или колодец.
Причины, почему не выключается насосная станция
Если не выключается насосная станция, необязательно причиной будет сам агрегат. Это может быть связано со вспомогательным оборудованием. Недостаточный уровень воды приводит к тому, что агрегат начинает подсасывать воздух или вовсе работать на «сухом ходу». В результате он не может закачать в гидроаккумулятор достаточное количество жидкости.
В случае, когда уровень воды достаточен, но насос не прекращает работать, проблема может быть связана с износом рабочего колеса. Из-за деформации лопасти не способны обеспечить необходимое разряжение, чтобы поднять жидкость и впоследствии подать на напорный бак. Срабатывание реле на выключение осуществляется, когда давление в гидроаккумуляторе достигает определенного значения. Если в напорном баке будет повреждена мембрана, он не сможет обеспечить необходимое значение напора, что приведет к постоянной работе насоса.
Распространенная причина некорректной работы оборудования — неправильная настройка реле насосной станции. Заданное давление на отключение превышает требуемое.
❗️ Следует учесть! Если насос уже продолжительно время эксплуатируется, подобное поведение автоматики может свидетельствовать о ее поломке.
Как устранить причины, почему насос не отключается
Если насосная станция не отключается, и проблема заключается в низком уровне воды, следует установить эжектор. Однако нужно учесть, чтобы глубина скважины позволяла устанавливать подобное оборудование. Чтобы заменить вышедшее из строя рабочее колесо, требуется разобрать насосную камеру. При этом учитывайте, чтобы конфигурация размещения лопастей нового колеса была идентична старой. Установка детали с иным исполнением приведет к нестабильной работе оборудования.
Выход из строя мембраны чаще всего связана с длительным простоем насосной станции. Со стороны воды вблизи поверхности груши образовываются пузырьки воздуха, которые провоцируют ее пересыхание.
Когда насос запускается, в этих пересушенных областях возникают протечки. Вода проникает в зону сжатого воздуха. В этом случае ремонт насосной станции ограничивается заменой мембраны. Для настройки реле отключения/включения насоса, не нужно разбирать весь агрегат.
Чтобы осуществить регулировку автоматики насосной станции, потребуется выполнить следующие действия:
- 🔹 Обесточить. Для защиты оборудования от поломки и несчастных случаев физически отключите кабель питания от сети, а не путем перевода положения рубильника автомата в режим «выкл».
- 🔹 Слив воды с гидроаккумулятора. Чтобы регулировка была выполнена максимально точно, полностью стравите давление внутри напорного бака. Мембрана должна быть в равновесии, недопустимо передавливание давления со стороны воздушной области.
- 🔹 Разбор реле. В устройстве автоматики главными элементами выступают две пружины: большая отвечает, при каком минимальном значении давлении будет срабатывать насос, малая — максимальный порог.
- 🔹 Регулировка. Набираем давление в гидроаккумуляторе до минимального уровня и фиксируем значение путем затягивания большой пружины. Далее увеличиваем значение на манометре до предельно необходимого и затягиваем малую пружину.
☝ Обратите внимание! Если регулировка не даст необходимый результат, потребуется полностью разобрать реле и выполнить его чистку от загрязнений
Итог
Неисправности, связанные с тем, что насосная станция не отключается, не относятся к категории серьезных. В особенности, если своевременно среагировать и принять соответствующие меры. Если же у вас возникли другие трудности в работе насосного оборудования и нужна консультация, обращайтесь к экспертам «Yorsh».
Оцените статью:
Следующая статья
Как определить, что циркуляционный насос не работает?
Вас может заинтересовать:
Просмотров: 266
Как понять, что сгорел насос для воды?
Читать статью
Просмотров: 6150
Как заглушить слив-перелив в кухонной мойке?
Читать статью
Просмотров: 1223
Выбор комбинированного смесителя под обратный осмос?
Читать статью
Просмотров: 2350
Как установить смеситель в ванной?
Читать статью
Просмотров: 1693
Какой герметик выбрать для водопроводной трубы?
Читать статью
Просмотров: 495
Какой купить фильтр для воды?
Читать статью
Просмотров: 628
Чем отличаются биметаллические и алюминиевые радиаторы?
Читать статью
Просмотров: 554
Как обустроить душевой уголок?
Читать статью
Просмотров: 2560
Как прочистить сифон раковины и ванны?
Читать статью
Просмотров: 1076
Как убрать плесень и грибок в ванной?
Читать статью
Товары из обзора:
-
Насосная станция GRANDFAR AUTOJSWm75+24L (GF1402)Артикул
GF1402
-
Насосная станция KOER AUTO JET-100 (с пятерником ) (KP2668)Артикул
KP2668
-
Насосная станция KOER AUTO QB-60 (KP2653)Артикул
KP2653
-
Насосная станция KOER AUTO JS-800 (с пятерником ) (KP2669)Артикул
KP2669
-
Насосная станция GRANDFAR AUTOJSWm110+24L (GF1054)Артикул
GF1054
00″>
Насосная станция KOER AUTO JET-125 (с пятерником ) (KP2667)
Артикул
KP2667
00″>
Насосная станция GRANDFAR AUTO-5CPm100+24L (GF1404)
Артикул
GF1404
00″>
Насосная станция KOER AUTO QB-80 24L (KP2762)
Артикул
KP2762
00″>
Насосная станция GRANDFAR AUTOGJSm1100+24L (GF1055)
Артикул
GF1055
00″>
Насосная станция GRANDFAR AUTOGJSm800+24L (GF1403)
Артикул
GF1403
-
Лучшие предложения -
Похожие статьи
-
Смеситель для кухни HAIBA SUS 011 (HB0992)
777. 00
грн
Смотреть товар -
-
ЁРШнутая скидка!
Смеситель для кухни Haiba SENTOSA 011 матовый (HB0361)
780. 00
грн
Смотреть товар -
-
Смеситель для кухни Haiba DOMINOX 777 (HB0095)
1 005.00
грн
Смотреть товар -
Смеситель для кухни Haiba BERGUS 011 (HB0024)
2 010. 00
грн
Смотреть товар
00″>
Смеситель для умывальника HAIBA SUS 001-A (HB3910)
756.00
грн
Смотреть товар
00
00
00″>
Смеситель для кухни PLAMIX Leon-011 белый (без подводки) (PM0009)
420.00
грн
Смотреть товар
00
Показать еще товары
-
Как установить смеситель в ванной?
Просмотров: 2329
Читать статью -
Установка душевой системы
Просмотров: 2031
Читать статью -
Арматура для сливного бачка: как выбрать и установить
Просмотров: 1900
Читать статью -
Монтаж полипропиленовых труб
Просмотров: 665
Читать статью -
Перенос полотенцесушителя в ванной комнате
Просмотров: 654
Читать статью -
Как установить бойлер?
Просмотров: 1110
Читать статью
Показать еще статьи
Насосная станция не отключается: долго не отключается
Насосные станции предназначены для улучшения системы водоснабжения и используются в частных домах и коттеджах.
В этих сооружениях предусмотрена автоматическая подача воды, что очень удобно. Но иногда случаются сбои в работе оборудования – станция просто не выключается, и часто владельцы понятия не имеют, почему это происходит.
Особенности насоса
Чтобы четко понять, какие неисправности могут повлиять на то, что станция не отключается, следует еще раз рассмотреть устройство гидроустройства.
Конструкция насоса имеет несколько важных узлов, от которых зависит работа всего агрегата:
- это насос, который поднимает воду с глубины и нагнетает ее в отводные емкости различного назначения;
- гидроаккумулятор, представляющий собой пластиковый или стальной бак, в котором находится запас жидкости — при работе насоса бак заполняется водой, при выключении возвращает жидкость в трубы для поддержания давления на одном уровне;
- В состав станции также входит блок управления для автоматического включения и выключения основного насосного оборудования.
Получается, что насос не всегда участвует в работе и периодически «отдыхает», что позволяет увеличить срок его службы. Поэтому, если насосная станция перестала отключаться, ее необходимо остановить, предотвратив тем самым ее преждевременный износ.
Правильная установка
Две гайки в реле с помощью пружин способны регулировать минимальное и максимальное давление.
Большая пружина отвечает за нижний порог давления, а маленькая — за разницу между ним и верхним показателем. Иногда неправильный монтаж может привести к ошибкам в работе объекта, а причиной неисправности становится неграмотно отрегулированный прессостат.
Для правильной настройки выполните следующие действия:
- остановить станцию, отключив ее от источника электроэнергии;
- затем гидробак освобождается от воды и выпускается воздух через специальный клапан;
- Аналогичное устройство с манометром подключается к патрубку насоса;
- подкачать емкость гидроаккумулятора до рабочего давления по метке на реле;
- большую пружину поворачивают по часовой стрелке с помощью гайки или, наоборот, устанавливая минимальный уровень давления;
- Выявите разницу между давлениями, повернув небольшой пружинный регулятор.
При необходимых параметрах насос будет работать оптимально — будет включаться и выключаться автоматически. Важным условием отключения является рабочее давление 95%, это максимально допустимый параметр.
Если система перекачивает воду со значительным загрязнением, следует иметь в виду, что конструкция может работать непрерывно и безостановочно из-за засорения блока управления — в его корпусе имеется отверстие и он подвержен загрязнению. Очистку лучше проводить перед регулировкой давления.
Не отказывайтесь от варианта, когда повреждение касается пружин, которыми регулируется давление. Иногда они не работают из-за скопившейся на них ржавчины. В результате деталь перестает функционировать, а контакты замыкаются, что приводит к неисправности.
Забит входной фильтр
Это тоже одна из причин того, что насос долго работает без остановки.
Вода, взятая из колодца или колодца, может быть разного качества и часто содержит в своем составе мелкие частицы глины, песка или ила, из-за чего фильтр, встроенный во входной патрубок, постепенно засоряется. Эта часть станции значительно увеличивает продолжительность работы системы водоснабжения.
Но при повреждении подающей трубы и засорении фильтра вода уже не может поступать в нужном количестве.
В этом случае проблема решается достаточно просто:
- прочистить фильтр;
- добавить воду через специальную пробку и запустить оборудование.
Разумнее постоянно следить за состоянием фильтра, чтобы предотвратить такие сбои.
Падение уровня воды
Если источник воды не слишком глубокий, снижение уровня грунтовых вод может повлиять на работу насосной станции.
Недостаток воды или ее отсутствие приводит к тому, что в установку подается воздух. В основном это касается неглубоких скважин в 6-7 метров. От этого никто не застрахован, и единственный способ решить проблему – бурение более глубокой скважины.
Если уровень воды в самом насосе понижен, вам потребуется:
- добавить воды, отвернув болт крепления;
- запустить и дождаться накопления жидкости;
- снова отключите оборудование и добавьте воды.
Такие действия необходимы, если нужно ускорить запуск устройства подачи воды.
Протечка воды также может спровоцировать бесперебойную работу агрегата, причем она может возникнуть в любом месте водопровода.
Понятно, что вам придется осмотреть все части системы, чтобы ее идентифицировать.
Место протечки необходимо надежно заклеить специальной липкой лентой, чтобы в дальнейшем заменить поврежденный участок.
При вытекании воды из трещины в монтажном фланце, необходимо удалить его и заварить повреждение. В случае течи по резьбе заменяют прокладку или кольцо, также используют специальный герметик в виде резьбы, который надежно заполняет дефекты.
Другие причины не отключения
Автоматика может не работать при выключении по ряду других распространенных причин.
- Утечки воздуха — это связано с тем, что были сброшены настройки на клапане, отвечающем за опускание скопившегося в системе воздуха. По этой причине рабочее давление может меняться, и в результате насос перекачивает жидкость без остановки и не отключается. Единственное решение — восстановить правильные настройки.
- Скачки напряжения в сети возникающие не только из-за аварий на подстанциях, но и из-за плохой проводки, контактного зажигания, включения дополнительного электрооборудования большой мощности. Такие перепады приводят к сбоям и сбоям в рабочем цикле станции. Чтобы избежать такой ситуации, можно использовать регуляторы напряжения (трансформаторы или генераторы). Если этого не делать, при постоянно меняющемся напряжении насос рано или поздно выйдет из строя.
- Окислились контакты в датчике давления. К сожалению, возможен и такой вариант, и станция по этой причине нормально не работает. Исправление потребует обесточивания, разборки оборудования и осмотра всех контактов. Как правило, после разборки и сборки работоспособность узла восстанавливается.
- Износ рабочего колеса , особенно если оно изготовлено из пластика, напрямую влияет на непрерывную работу насоса. Эта часть станции, расположенная в энергоблоке, со временем разрушается из-за постоянного поступления в воду мелких абразивных частиц. Возможно, изначально при бурении скважины был неправильно выбран размер сетки, улавливающей песок, поэтому более крупные фракции, чем разрешенные, находятся внутри станции. Деталь придется менять, а на будущее лучше приобрести металлическую крыльчатку.
- Одной из серьезных неисправностей считается выход из строя выбрасывателя , если станция оборудована такой деталью. Это связано с тем, что эта важная деталь находится под поверхностью земли, и ремонт сопряжен с некоторыми трудностями. В некоторых случаях эжектор просто требует очистки, но иногда приходится полностью его заменять.
Эта часть станции, расположенная в энергоблоке, со временем разрушается из-за постоянного поступления в воду мелких абразивных частиц. Возможно, изначально при бурении скважины был неправильно выбран размер сетки, улавливающей песок, поэтому более крупные фракции, чем разрешенные, находятся внутри станции. Деталь придется менять, а на будущее лучше приобрести металлическую крыльчатку.При наличии в реле давления клапана аварийного слива сбой в его настройках приведет к выбросу воздуха при незначительных значениях. Чтобы исправить ситуацию, можно отрегулировать его работу, при поломке клапана его меняют на новый.
Вывод напрашивается следующий – существует множество причин, как серьезных, так и не очень, которые могут осложнить эксплуатацию водопроводной установки. Чтобы насосная станция работала бесперебойно и не подвергалась износу из-за проблем с отключением, важно не реже одного раза в 2-3 недели проверять все узлы конструкции и сразу же устранять даже мелкие неполадки.
О причинах, почему не отключается насосная станция, смотрите в следующем видео.
Меры предосторожности в отношении питания: анализ передового опыта запуска и останова насоса
Аллан Будрис
Существует множество важных факторов, которые необходимо учитывать во время переходных режимов работы насоса, таких как запуск и/или останов насоса. Ключевыми факторами, имеющими значение в эти периоды, являются масса жидкости в трубопроводе насоса, которую необходимо ускорить или замедлить, удельная скорость насоса и результирующая потребляемая мощность и напор насоса в эти переходные периоды.
Во время пуска центробежного насоса, до того, как будет достигнут нормальный расход, эти переходные условия могут создавать напор и входной крутящий момент (мощность), которые намного превышают проектные. В некоторых случаях выбор привода и насоса должен основываться на запуске, а не на нормальных условиях потока.
С точки зрения импульса жидкости центробежные насосы следует запускать и останавливать при или близко к величине расхода насоса (закрытый клапан). Однако насосы с более высокой удельной скоростью могут генерировать очень высокие напоры и высокие значения входной мощности (крутящего момента) при или близком к отсечному потоку. В результате насосы с высокой удельной скоростью редко могут быть запущены или остановлены при очень низкой скорости потока.
Удельная скорость насоса
Удельная скорость насосов радиального и смешанного типа с низкой и средней скоростью (со значениями удельной скорости менее примерно 5000 об/мин, галлонов в минуту и футов) имеют благоприятные характеристики запуска [см.
WW, сентябрь 2009 г.]. Их напоры при отключении незначительно выше, чем при нормальном расходе, а момент отключения меньше, чем при нормальном расходе (см. рис. 1 и 2). С другой стороны, высокоскоростные насосы со смешанным и осевым потоком (более чем удельная скорость примерно 5000) могут развивать относительно высокий напор, а их момент отключения больше, чем при нормальном расходе. Это приводит к тому, что высокоскоростные насосы требуют особого внимания во время пуска и останова.
Насос заливки
Хотя это обычно не является проблемой в системах с герметичными обратными клапанами и уплотнениями вала, насосы могут потерять заливку во время остановки. Чрезвычайно важно обеспечить заливку центробежного насоса перед его запуском [см. WW, октябрь 2012 г.]. Перед запуском все клапаны между источником продукта и всасыванием насоса должны быть открыты, чтобы обеспечить попадание продукта на всасывание насоса. Однако это не всегда гарантирует, что насос заполнен.
Если давление на всасывании насоса положительное, откройте выпускной клапан на корпусе насоса, пока не выйдет весь пар и из выпускного отверстия не пойдет постоянный поток продукта. Никогда не эксплуатируйте центробежный насос без жидкости в нем.
Пуск при закрытом клапане
Насосы с низкой и средней удельной скоростью (ниже значений прибл. 5000) следует запускать при закрытом или почти закрытом нагнетательном клапане и открытом всасывающем клапане. Закрытый или почти закрытый нагнетательный клапан создает минимальную нагрузку на привод при запуске насоса. Опыт показал, что выпускной клапан может быть очень трудно открыть при высоком давлении. Предполагая, что пусковой ток двигателя позволяет, и что двигатель не сработает, нагнетательный клапан может быть просто «приоткрыт» (открыт примерно на 1/8) перед запуском насоса.
Это означает, что эти насосы будут работать в режиме отключения или вблизи него в течение коротких периодов времени во время запуска и/или отключения.
Однако длительная работа в выключенном состоянии может быть вредной. При отключении подводимая энергия преобразуется в тепло, которое может накапливаться, что приводит к опасному повышению температуры перекачиваемой жидкости и соприкасающихся с ней элементов насоса.
Когда почти любой центробежный насос запускается при закрытом выпускном клапане, напор насоса будет выше нормального. Отсечной напор зависит от конкретной скорости насоса, как указано выше. Насос, выпускной клапан и любой промежуточный трубопровод должны быть рассчитаны на этот максимальный напор. Закрытый нагнетательный клапан при запуске или останове также предотвращает обратный поток от любого статического нагнетательного напора. Насосы, для которых требуется меньшая отключающая мощность и крутящий момент, чем при нормальном расходе, обычно запускаются при закрытом нагнетательном клапане. Если насос с высокой удельной скоростью должен быть запущен при закрытом нагнетательном клапане, высоких пусковых моментов можно избежать за счет использования байпасной линии.
Запуск с обратным клапаном
Для предотвращения обратного потока из статического напора перед пуском требуется запорный клапан нагнетания, обратный клапан или сломанный сифон. Когда насосы работают параллельно и подключены к общему напорному коллектору, который позволяет потоку от работающего насоса циркулировать обратно через неработающий насос, необходимо использовать нагнетательный или обратный клапан. Обратный клапан откроется автоматически, когда напор насоса превысит напор в системе. Когда клапан открывается, напор насоса продолжает увеличиваться, и при любом расходе напор будет необходим для преодоления статического напора системы.
Пуск при открытом клапане
Насосы с высокой удельной скоростью (значения выше примерно 5000), особенно пропеллерные насосы, требующие крутящего момента выше нормального при отключении, обычно не запускаются при закрытом нагнетательном клапане, поскольку для этого потребуются более крупные и дорогие приводы. Чтобы избежать этой ситуации, нагнетательный клапан должен открываться в достаточное время, чтобы предотвратить перегрузку двигателя, когда насос достигает полной скорости.
Чтобы выполнить эту синхронизацию, может потребоваться начать открытие клапана до подачи питания на двигатель. Следует проявлять осторожность, чтобы не открывать нагнетательный клапан слишком рано, так как это вызовет чрезмерный обратный поток через насос и потребует запуска двигателя при неблагоприятных условиях обратной скорости.
Кроме того, необходимо учитывать дополнительный напор инерционной системы, возникающий мгновенно при запуске насосов с высокой удельной скоростью, принимая во внимание продолжительность высоких переходных крутящих моментов и токов, повышение давления в системе и влияние на насос работы при высоком напоре и низком расходе.
Останов центробежных насосов
Для насосов с низкой и средней удельной скоростью (значения ниже примерно 5000) закройте нагнетательный клапан перед остановкой насоса. Это снимает нагрузку с двигателя и, если какой-либо из обратных клапанов протекает, это может предотвратить обратный поток через насос. Затем выключите привод и оставьте всасывающий клапан открытым.
Предотвращение гидравлического удара является основной задачей при остановке насоса, особенно в установках с длинным напорным трубопроводом. Постепенное закрытие выпускного клапана является одним из способов устранения или уменьшения скачков давления гидравлического удара.
Гидравлический удар
Если система содержит значительное количество жидкости, инерция жидкой массы может оказывать значительное сопротивление любому внезапному изменению скорости. Гидравлический удар или гидравлический инерционный напор — это увеличение давления из-за быстрых изменений скорости жидкости, протекающей по трубопроводу, что может привести к разрыву или повреждению насоса, трубопровода или фитингов.
Это динамическое изменение давления является результатом преобразования кинетической энергии движущейся массы жидкости в энергию давления. Когда скорость изменяется путем закрытия клапана или каким-либо другим способом, величина создаваемого давления может быть намного больше, чем статическое давление в системе.
