Сделать недорогую дверь на чердак своими руками вполне по силам домашнему мастеру

Вне зависимости от того холодный у вас чердак или утепленный, проход в это помещение должен закрываться. Соответственно нужна дверь на чердак. Далее мы рассмотрим разновидности подобных конструкций, плюс я подробно расскажу, как сделать дверь на чердак своими руками.

Содержание

1. Разновидности конструкций
2. Вопросы самостоятельного изготовления
3. Как сделать утепленную чердачную дверь
4. Как врезать готовую чердачную дверь в проем
5. Вывод

Разновидности конструкций

Наружная дверь на чердак с защитой от взлома

Четкого разграничения между дверями и люками на чердак ни в отечественных, ни в зарубежных нормативах я не нашел. Даже в ГОСТ Р 53307-2009, где описываются противопожарные двери на чердак говорится лишь об уровне огнестойкости.

Поэтому люк-дверь на чердак будем считать единым понятием.

Что касается размеров, то согласно тем же противопожарным нормативам по СП 4.13130.2013:

• для частных домов размер чердачного проема составляет минимум 600х800 мм;
• для многоквартирных и административных зданий 750х1500 мм.

Для частного дома минимальный размер чердачной двери составляет 600х800 мм

Чердачные двери условно делятся по виду и материалу изготовления полотна.

Видов всего 3:

• одностворчатые;
• двустворчатые;
• складные.

Выбор материалов также небольшой — рынок предлагает деревянные, металлопластиковые и металлические люки.

Дерево и пластик обычно ставят в частных домах, металл ориентирован на высотные дома и административные здания.

Вопросы самостоятельного изготовления

Как сделать простейшую наружную дверь на холодный чердак мы рассматривать не будем. Для тех, кто интересуется, ниже дан эскиз такого люка.

Чертеж наружных дверей на холодный чердак для бокового фронтона

Мы же с вами разберем пошаговую инструкцию создания деревянной двери и вариант врезки готового пластикового или металлического люка.

Как сделать утепленную чердачную дверь

Размеры люка напрямую зависят от того какая лестница на чердак будет устанавливаться:

1. Под приставные модели обычно монтируют небольшой лаз.
2. Под стационарные модели ширина дверей подбирается по ширине лестницы.

При расчете длины отталкиваться нужно от угла наклона лестницы. Принцип прост, расстояние по вертикали от края проема до ступеней должно быть не менее 180 см. Так чтобы взрослый человек при подъеме не нагибался и не цеплялся за проем головой.

Зачастую длина проемов под стационарные лестницы начинается от 120 см

Любой проем вначале нужно окультурить:

• Проем сделанный в перекрытии по балкам уже имеет ровный периметр, там дверной короб можно прикручивать непосредственно к балкам и поперечинам.
• Для проема, прорезанного в железобетонном перекрытии, нужно будет сделать деревянный короб из доски толщиной от 30 мм. К ж/б плите конструкция крепится анкерами, после чего периметр герметизируется монтажной пеной с коэффициентом расширения не более 60 единиц.

Чтобы короб стал четко по срезу потолка, при установке монтируются временные планки

Чтобы обеспечить дверям герметичное прилегание, нам нужен короб с четвертью (паз под дверное полотно).

Есть 2 варианта обустройства такого короба:

1. Вариант. Те, у кого дома есть фрезер или эелектрорубанок могут выбрать паз в брусках и сделать из них короб или заказать такие бруски отдельно. Сразу же под паз в коробе нарезаются бруски для рамы дверного полотна.

Чтобы самому выбрать четверть, необходим фрезер или электрорубанок

2. Вариант. Можно поступить проще, прикрутить внутрь короба планки, которые будут обеспечивать плотное прилегание дверного полотна.

Сборный короб с четвертью не требует применения дорогостоящего инструмента

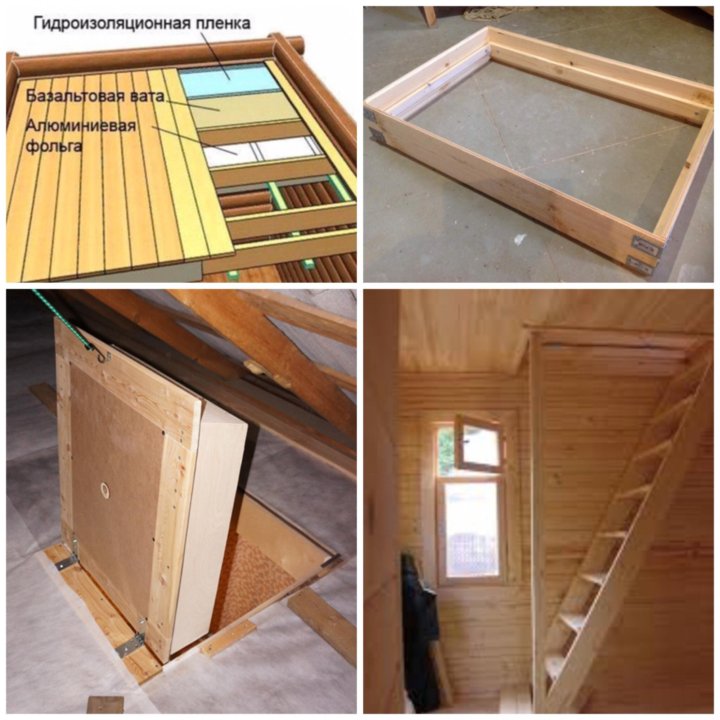

Теперь собирается утепленное дверное полотно:

• Для этого нам понадобится 2 листа ОСП или фанеры и брусок 30х40 мм под раму.
• По инструкции нужно сначала сбить раму из брусков, а потом прикрутить ее к листу ОСП, но мне было удобней сразу прикрутить бруски к листу, без предварительной сборки рамы.
• Дальше закладываем внутрь дверного полотна утеплитель, к примеру, базальтовую вату и прикручиваем сверху второй лист ОСП.

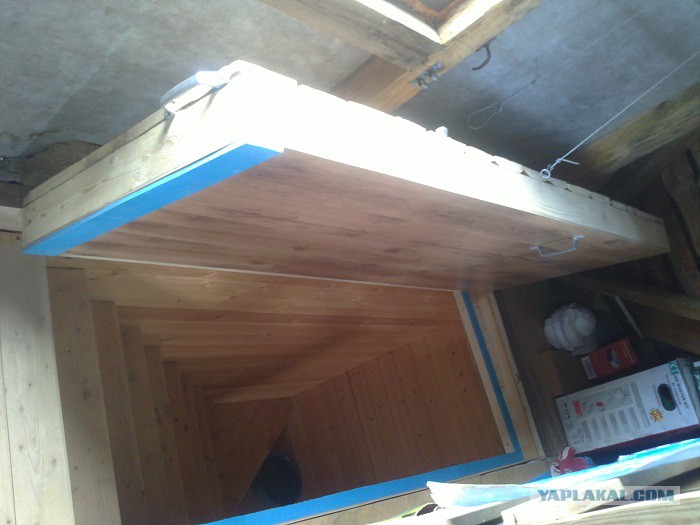

Чердачная дверь обязательно утепляется

Проще всего прикрутить такой люк на обычные дверные петли, но гораздо лучше, надежней и удобней будут скрытые выдвижные навесы.

Заводские навесы подобного плана стоят дорого, поэтому многие делают их своими руками. По цене такая конструкция обходится минимум в 3 раза дешевле.

Для тех, кому интересно, ниже есть эскизы таких навесов, а на видео в этой статье показано как работают такие навесы.

Эскиз самодельного выдвижного навесаПринцип действия самодельного выдвижного навеса

Как врезать готовую чердачную дверь в проем

Речь идет о пластиковом или металлическом люке:

• Пластиковый люк вы по своим размерам заказываете в ближайшей фирме, которая делает пластиковые окна люк без функции проветривания. Внутрь вместо стеклопакета лучше поставить сэндвич-панель.

Откосы под пластиковую дверь лучше брать при заказе изделия

• Металлические утепленные люки обычно покупаются готовые, хотя есть фирмы, где можно заказать конструкцию по индивидуальным размерам, правда металл обходится на порядок дороже пластика.

Сам монтаж мы рассмотрим на примере пластиковых дверей на чердак.

Данная технология подходит не только для пластика, по ней можно врезать металлические конструкции и готовые люки с выдвижными лестницами.

Готовые люки со встроенными лестницами врезаются так же, как пластиковые

Порядок действий:

ЗАЗОР	При снятии размеров для люка, имейте в виду, что между рамой и проемом должен остаться зазор порядка 10 мм.
РАМА	Когда ваш люк будет готов, на клиньях фиксируете раму в проеме и снимаете с нее дверцу.
КРЕПЛЕНИЕ	Насквозь, через раму просверливаете в перекрытии отверстия под анкера. Если перекрытие деревянное, то отверстия сверлятся только в раме, потому как она будет прикручиваться саморезами.
ДВЕРЬ	Фиксируете раму анкерами или саморезами, после чего вынимаете клинья и вставляете на место двери.
ПЕНА	Зазор между дверной рамой и проемом заливается монтажной пеной.
ОТКОСЫ	Дальше вам останется срезать пену, когда она застынет и обустроить откосы по периметру.

Сверлить нужно аккуратно, чтобы не было перекосов

Вывод

Описанные выше варианты и способы обустройства дверей на чердак универсальны, они подходят для всех видов конструкций, вам нужно будет только адаптировать технологию под габариты вашего чердачного проема.

Оцените автора

дверь в потолке своими руками, утепленный вход на чердак, утепленная крышка

Содержание:

Назначение чердачного люка
Разновидности люков
Устройство люка на чердак в бетонном перекрытии
Как сделать люк в деревянном перекрытии
Монтаж двери на чердак в натяжном потолке своими руками
Утепление чердачного люка
Советы по созданию комфорта

При строительстве собственного дома следует учитывать каждую, даже незначительную мелочь. Любой недочет уже на начальном этапе эксплуатации может стать причиной таких проблем, как сквозняк или неприятный запах. Очень часто домостроители игнорируют или просто не вспоминают о таком незначительном элементе конструкции, как люк на чердаке.

В большинстве случаев эту конструкцию заменяют тонкой крышкой. В результате с чердака в помещение проникает холодный воздух, а влажный пар из комнат поднимается, становясь причиной разрушения утеплителей. Эти причины призывают к тому, чтобы на чердаке был обустроен люк в соответствии со всеми правилами.

Назначение чердачного люка

Перед тем, как сделать люк на чердак, стоит узнать, что эта конструкция предназначена для выполнения следующих функций:

• Защита от холода.
• Препятствие на пути выходящего пара.
• Ограничение доступа для грызунов, которые очень часто обустраивают свои гнезда на чердаке.
• Свободный вход в чердачное помещение.
• Своеобразный барьер на пути огня при возгорании нижних помещений.

Пожаробезопасность люка требует отдельного внимания. Поэтому возникает вопрос, как сделать люк в потолке на чердак, чтобы конструкция препятствовала распространению огня и защищала от ядовитого газа и дыма. Для этого необходимо изготовить несколько слоев изоляции из разных материалов. Каждый слой имеет индивидуальную степень расширения под воздействием высокой температуры, что позволяет избежать мгновенного возгорания и разрыва теплоизоляции.

Теплоизоляционный слой необходим для люка, так как пары из жилого помещения будут подниматься через это отверстие, в результате кровельный утеплитель будет впитывать влагу.

Разновидности люков

Чтобы решить проблему, как сделать люк на чердак своими руками, можно воспользоваться двумя способами:

• Простой вариант подразумевает одну крышку.
• Более сложный способ — две крышки, одна из которых выполнена в виде сэндвича.

Стандартная дверь на чердак своими руками представляет собой деревянную раму, обшитую ДВП. Между ними укладывают пенополистирол толщиной 3-6 см. Внутренняя крышка чаще всего выполняется толщиной 3,5-6,5 см. Для ее уплотнения выполняют следующее: в коробке с помощью фрезы вырезают канавку, в которую помещают прокладку круглого сечения.

Крышка люка может быть металлической или деревянной с дополнительным утеплением или без него. Основным элементом крышки является механизм, с помощью которого она будет открываться и закрываться.

По высоте короб люка должен соответствовать параметрам лестницы, которая является составляющей частью конструкции. В большинстве случаев эти параметры не соответствуют толщине чердачного перекрытия, но сложности по этой причине возникают очень редко.

Сегодня можно встретить люки, оснащенные огнезащитной крышкой. Элемент такого вида имеет одностороннюю или двухстороннюю защиту, а боковые части конструкции выполнены из металла. Такая структура люка может противостоять распространению огня в течение получаса.

В некоторых конструкциях предусмотрены ограждающие элементы, они могут использоваться как для холодных, так и жилых чердачных помещений. Если вход на чердак выполняется очень часто, то такой конструкцией лучше не пренебрегать. Ограждение может быть комплектующим элементом лестницы, а может продаваться отдельно.

На изделиях, выпускаемых большинством современных производителей, параметры указаны в чистом виде. Следовательно, люк имеет определенный внешний размер, для которого проем в потолке должен быть больше на несколько сантиметров. Но иногда производитель обозначает точные параметры проема, что означает меньший размер люка.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Очень часто можно встретить неокрашенные конструкции. Это позволяет выполнить покраску самостоятельно в соответствии с интерьером жилого помещения.

Чердачные лестницы промышленного производства отвечают немецким нормам DIN, что соответствует параметрам европейских строений. Дома в России строятся по другим нормам, поэтому чердачный проем должен продумываться заранее. Упростить процедуру может предварительная покупка люка с лестницей. В этом случае монтаж проема выполняется в соответствии с купленной моделью. Самостоятельное изготовление люка дает возможность встроить конструкцию согласно параметрам чердачного пространства.

Стандартная крышка люка — это столярная плита толщиной от 16 до 20 мм. Утепленный своими руками люк на чердак имеет толщину немного больше, около 32 мм. Каркас зашивают листами ДВП или ДСП, заполняя пространство пенопластом или пенополиуретаном. Усиленное утепление имеет толщину свыше 30 мм.

Среди новинок можно отметить крышки, обладающие пылезащитной функцией. Конструкция предполагает использование складной лестницы, которая не собирает пыль. Следовательно, даже после долгого перерыва спущенная вниз лестница не вызовет неприятных ощущений. Так как параллельно пылезащитный слой выступает в качестве дополнительной теплоизоляции, потребитель получает двойную выгоду, решая одновременно проблему, как утеплить люк на чердак своими руками.

Устройство люка на чердак в бетонном перекрытии

Установка люка на чердак, имеющий бетонное перекрытие, выглядит следующим образом:

• Отмечают место, где предполагается размещение люка. Для удобства можно воспользоваться метром, рулеткой и карандашом.
• Используя перфоратор, в бетонном перекрытии делают сквозные отверстия по углам нарисованного прямоугольника. Для этого нужно взять сверло, длина которого больше толщины бетонного перекрытия. В процессе сверления важно следить за вертикальностью. Сквозные отверстия помогут сориентироваться при выполнении отметки снизу.
• С помощью болгарки, имеющей специальный диск для работы с бетоном, по периметру люка проводят линию. Это позволит обнаружить пустоты в перекрытии и облегчит его сверление.
• Бетон в обнаруженных слабых местах следует разбить кувалдой, а с арматурных прутьев бетон убирают ломом.
• В завершении следует спилить прутья арматуры и провести окончательное выравнивание с помощью диска с алмазным напылением.

Как сделать люк в деревянном перекрытии

Изготовить проем квадратной формы для люка на чердак в деревянном потолке можно самостоятельно, процесс состоит из достаточно простых действий. Но если планируется сделать проем круглой формы, то следует учесть некоторые нюансы.

Вырезать люк в этом случае необходимо в соответствии со следующей инструкцией:

• На потолке жилого этажа выполняют разметку будущего проема, при этом следует к планируемым размерам добавить толщину отделки. Если с нанесением разметки вверху возникают трудности, то можно воспользоваться более простым вариантом: начертить разметку проема на полу комнаты, а затем, используя отвес, спроецировать на нижнюю поверхность чердачного пола.
• Далее устанавливают подпорки. Это могут быть деревянные бруски или домкратные стойки.
• В середине предполагаемого проема сверлят сквозное отверстие, выполняя действия внизу.
• Теперь нужно подняться на чердак и вставить в имеющееся отверстие металлический штырь. Пользуясь шпагатом и карандашом, на чердачном полу чертят круг.
• Выпиливают отверстие по начерченному кругу. Встречающиеся балки на пути распила следует пропускать, их можно выпилить после основных работ.
• Выполняют загиб материалов для оформления проема в форме круга.

Монтаж двери на чердак в натяжном потолке своими руками

Натяжной потолок является сложной конструкцией, поэтому по возможности не следует крепить такой потолок в том месте, где планируется сделать выход на чердак. Однако может возникнуть необходимость монтажа люка после проведенного ремонта. В этом случае процесс имеет некоторые сложности. Основная проблема — материал можно легко повредить во время установки люка. Но аккуратные действия и следование инструкции помогут найти решение. Целью работы является маскировка потолочного люка на общем фоне потолка без нанесения вреда внешнему виду.

Подробная пошаговая инструкция выглядит следующим образом:

• На первом этапе монтируется каркас, для изготовления которого необходимо набить деревянные бруски по периметру предполагаемого проема.
• На брусках фиксируется потолочный алюминиевый профиль.
• Теперь по периметру проема необходимо закрепить профиль натяжного потолка. Если местом расположения люка на чердак является наклонная плоскость, то требуется установка дополнительного разделительного профиля.
• Далее снимают мерки с самого люка и берут полотно, аналогичное общему потолку.
• Выполняют монтаж натяжного потолка, обтягивают и фиксируют всю конструкцию к проему.

Утепление чердачного люка

Приобретая готовую конструкцию чердачного люка с лестницей в комплекте, можно не беспокоиться о теплоизоляции выхода на чердак. В большинстве случаев конструкция выпускается утепленной. При самостоятельном изготовлении деревянного люка на чердак пренебрегать этапом теплоизоляции не рекомендуется. Причем сам процесс требует тщательного обдумывания.

Готовый теплый люк на чердак можно приобрести в полной комплектации, куда входят специальные теплосберегающие пластины, расположенные на лицевой стороне крышки люка. Присутствие этих элементов создает нужный эффект и предотвращает теплопотери. Обустройство чердачного люка своими руками предполагает утепление крышки люка материалом, использующимся для утепления чердачного пола.

Перед тем, как сделать дверь на чердак, стоит ознакомиться с процессом самостоятельного утепления люка, который состоит из следующих действий:

• Вначале следует приготовить лист фанеры и теплоизоляционный материал.
• Теперь нужно снять мерки проема.
• По полученным данным монтируется каркас из досок толщиной не более 3 см.
• Теперь можно начинать сборку крышки люка, она должна быть немного меньше проема. Это позволит плотно вложить утеплитель.
• Далее укладывают пароизоляционный слой, и все фиксируется клеем или деревянными планками.
• Завершает монтаж утеплителя лист фанеры, которой обшивают крышку.
• Крышка на чердак декорируется в соответствии с общим интерьером жилого помещения.
• Не стоит забывать об обработке деревянных элементов люка антисептическими растворами.
• Готовая крышка фиксируется в проеме с помощью саморезов и петель.

Советы по созданию комфорта

Чтобы выход на чердак был более комфортным, можно прислушаться и реализовать несколько советов опытных мастеров:

• Для удобного подъема на чердак можно соорудить опоры вокруг люка.
• Для быстрого и простого открывания можно сделать на крышке специальную петлю. А если сделать удлиненную ручку, то можно будет открывать выход на чердак без дополнительной подставки.

Используя специальные чертежи люка на чердак своими руками, можно выполнить работу, не испортив общий интерьер помещения.

Как добавить входную дверь на чердак (Scuttle Attic)

Хотите добавить входную дверь на чердак, чтобы создать полезное пространство для хранения? Создание небольшой двери на чердак (или люка) — простой проект выходного дня. Узнайте, как ниже!

В новых домах обычно есть панель доступа на чердак с выдвижной лестницей в гараже. Наш дом был построен в 70-х годах и является двухуровневым, без чердака над гаражом. В процессе покупки мы заметили, что над частью дома был один чердак, а в другой его части не было.

Во время проверки было рекомендовано добавить чердачную дверь, чтобы они могли осмотреть чердак, что мы и сделали в процессе покупки.

Оригинальный люк на чердаке до ремонта

Первоначально доступ на чердак был только через маленькую дверную раму, которую вы видите ниже и сразу слева от нее. Так или иначе, когда мы въехали, у нас была крышка доступа на чердак.

Свежий гипсокартонный потолок без двери для доступа на чердак

Когда мы начали ремонт кухни, мы удалили асбест и установили гипсокартон. У нас были подрядчики, которые просто гипсокартоном покрыли оригинальную панель доступа на чердак. Не знаю, почему мы это сделали, возможно, потому, что знали, что сделать маленькую дверь на чердак несложно. Кто знает.

В любом случае, поскольку нам нужно было снова создать маленькую чердачную дверь, я решил сфотографировать процесс, чтобы поделиться процессом с вами. Давайте сначала разберемся с некоторыми общими вопросами!

Дверь доступа на чердак Часто задаваемые вопросы

Что означает люк?

Scuttle в основном означает отверстие.

Что такое чердак?

Люк для чердака представляет собой отверстие в потолке из гипсокартона, ведущее на чердак с чердачным люком, закрывающим иллюминатор (или отверстие). Технически нашу маленькую панель доступа на чердак можно было бы назвать люком-чердаком.

Я нашел хорошую статью, в которой есть немного больше информации о чердаках, если вы хотите прочитать больше.

Зачем делать люк на чердаке?

Если у вас потолочные балки расположены таким образом, что вы не можете установить полноразмерную выдвижную лестницу (как у нас) или вам просто не нужно часто заходить на чердак, тогда небольшая дверь для доступа на чердак может быть лучшим вариантом. Очень легко и очень недорого установить маленькую чердачную дверь, подобную этой. Итак, когда вы взвешиваете, сколько вам действительно нужно использовать чердачное пространство, вы можете прийти к выводу, что это лучший вариант.

Мы почти никогда не забираемся на чердак и ничего там не храним… поэтому мы искали что-то очень простое и дешевое.

До Фото потолка без выхода на чердак

Приступаем к проекту!

Двери на чердак своими руками

Ссылки ниже. Спасибо за поддержку этого блога. Нажмите, чтобы прочитать мое заявление о конфиденциальности и раскрытии информации.

Инструменты, необходимые для установки мансардных дверей

• Искатель шпилек
• Нож для гипсокартона
• Универсальный нож
• Циркулярная пила
• Торцовочная пила
• Воздушный компрессор
• Гвоздильный пистолет
• Пистолет для герметика

Принадлежности, необходимые для установки в tic Hatch

• Обшивка панелями
• Отделка
• Герметик
• Наполнитель для гвоздей
• Краска

Включите JavaScript для просмотра контента

К вашему сведению: поскольку раньше у нас была дверь на чердак, мы точно знали, куда она ведет; но мы все же приняли меры предосторожности, чтобы отметить наше открытие, потому что у нас только что были установлены новые потолки, и мы не хотели делать никаких ошибок.

У нас был выход на чердак справа от встроенной кладовой. Благодаря наклону крыши это лучшее место, чтобы подняться на чердак. Если бы вы перелезли через другую балку, у вас было бы около 4 футов, чтобы встать, прежде чем удариться головой о линию крыши. Это то, что обязательно нужно иметь в виду! Было бы невозможно попасть на чердак, если бы он был размещен на внешней стене из-за уклона крыши (имеется в виду, что само чердачное пространство становится очень маленьким, чем ближе вы подходите к внешней стене по бокам).

Как сделать чердачную дверь в потолке

1. Определите лучшее место для чердачной двери (учитывайте линию крыши).
2. Определите, где находятся ваши балки. Используя искатель гвоздей, отметьте свои балки.
3. Карандашом нарисуйте коробку внутри балок. Используя нож для гипсокартона, начните резать потолок по намеченной линии.
4. Используйте нож с прямым краем, чтобы разрезать бумагу для гипсокартона, которая не была обработана ножом для гипсокартона.
5. Снимите гипсокартон.
6. Отрежьте кусок обшивки чуть меньше размера чердачного отверстия. Вы можете сделать это с помощью циркулярной пилы или настольной пилы. Затем вставьте панели внутрь и оставьте их на гипсокартоне.
7. Следующее, что вам нужно сделать, это обрамить отверстие. Вы делаете это так, как будто вы обрамляете окно. Измерьте одну сторону и обрежьте доску под углом 45 градусов с каждой стороны. Цель здесь состоит в том, чтобы в конечном итоге отверстие в раме было немного меньше, чем отверстие в гипсокартоне. Это позволит куску обшивки (вырезанному на предыдущем шаге) опираться на раму.
8. С помощью пистолета для гвоздей прибейте щенка на место. Вы должны убедиться, что гвозди проходят через балки.
9. Продолжайте, пока не обрамите свое открытие. Загерметизируйте и используйте наполнитель для ногтей, чтобы рамка выглядела законченной.
10.  Загрунтовать и покрасить.

Я знаю, что многие из нас нуждаются в визуальном руководстве, поэтому позвольте мне показать вам некоторые шаги на фотографиях.

После того, как вы определили, где будет располагаться входная дверь на чердак, используйте нож для гипсокартона, чтобы вырезать потолок.

Используйте универсальный нож, чтобы разрезать застрявшую гипсокартонную бумагу.

Ваш чердак с люком срезан. Теперь отрежьте кусок панели, чтобы он служил крышкой доступа на чердак. Протолкните его через отверстие в потолке, чтобы он опирался на отверстие.

Выделите отверстие в чердачной двери.

Место, где у нас есть открытие, не идеально, но это лучшее место, которое нам было доступно. Кроме того, как вы видите, нам пришлось проделать кое-какую причудливую отделку нашей кладовой, чтобы она поместилась в чердачное отверстие. Вам, конечно, не придется этого делать, если у вас нет аналогичной настройки.

Загрунтуйте и покрасьте окантовку вокруг двери для выхода на чердак.

Ознакомьтесь с нашим домашним туром, чтобы узнать больше об этих пространствах.

Создать крышку доступа на чердак и доступ к чердаку было легко. Определенно то, что вы можете решить сами. Нам было интересно, сколько воздушного потока теряется из-за того, что не изолировать входную дверь на чердак, но, честно говоря, мы чувствовали это несколько раз, и я не уверен, что мы много теряем. Я предполагаю, что самое простое, что можно сделать, чтобы изолировать панель, было бы разместить некоторую изоляцию прямо поверх двери панели. Мы все еще могли бы сделать это, я полагаю!

Дайте мне знать, если у вас есть какие-либо вопросы или вы делаете свою собственную панель доступа на чердак! Я бы хотел увидеть.

Время подготовки
30 минут

Активное время
3 часа

Дополнительное время
2 часа

Общее время
5 часов 30 минут

Сложность
Easy

Ориентировочная стоимость
25 долларов США

Материалы

• Обшивка
• Отделка
• Колк
• Наполнитель для ногтей
• Краска

Инструменты

• Искатель шпилек
• Нож для гипсокартона
• Универсальный нож
• Циркулярная пила
• Торцовочная пила
• Воздушный компрессор
• Гвоздильный пистолет
• Пистолет для герметика

Инструкции

1. Определите лучшее место для люка на чердак (учитывайте линию крыши).
2. Определите, где находятся ваши балки. Используя искатель гвоздей, отметьте свои балки.
3. Карандашом нарисуйте коробку внутри балок. Используя нож для гипсокартона, начните резать потолок по намеченной линии.
4. Используйте нож с прямым краем, чтобы разрезать бумагу для гипсокартона, которая не была обработана ножом для гипсокартона.
5. Выньте гипсокартон.
6. Отрежьте кусок обшивки размером чуть меньше чердачного отверстия. Вы можете сделать это с помощью циркулярной пилы или настольной пилы. Затем вставьте панели внутрь и оставьте их на гипсокартоне.
7. Следующее, что вам нужно сделать, это обрамить отверстие. Вы делаете это так, как будто вы обрамляете окно. Измерьте одну сторону и обрежьте доску под углом 45 градусов с каждой стороны. Цель здесь состоит в том, чтобы в конечном итоге отверстие в раме было немного меньше, чем отверстие в гипсокартоне. Это позволит куску обшивки (вырезанному на предыдущем шаге) опираться на раму.
8. С помощью пистолета для гвоздей прибейте щенка на место. Вы должны убедиться, что гвозди проходят через балки.
9. Продолжайте, пока не обрамите свое открытие. Загерметизируйте и используйте наполнитель для ногтей, чтобы рамка выглядела законченной.
10. Грунтовать и красить.

Примечания

Поскольку он был у нас раньше, мы точно знали, куда он пойдет; но мы все же приняли меры предосторожности, чтобы отметить наше открытие, потому что у нас только что были установлены новые потолки, и мы не хотели делать никаких ошибок.

У нас был выход на чердак справа от встроенной кладовой. То, как наклонена крыша, сделало это лучшим местом, чтобы подняться на чердак. Если бы вы перелезли через другую балку, у вас было бы около 4 футов, чтобы встать, прежде чем удариться головой о линию крыши. Это то, что обязательно нужно иметь в виду! Было бы невозможно попасть на чердак, если бы он был размещен на внешней стене из-за уклона крыши (имеется в виду, что само чердачное пространство становится очень маленьким, чем ближе вы подходите к внешней стене по бокам).

ПИН-код НА ПОСЛЕ:

Раскрытие информации: Этот пост может содержать партнерские ссылки. Я получаю небольшую комиссию бесплатно для вас, когда вы совершаете покупку по моей ссылке.

Постройте свой собственный герметичный люк для доступа на чердак – Pheasant Hill Homes

Постройте свой собственный герметичный люк для доступа на чердак

Недавно мы закончили строительство индивидуального дома для клиента, который просил, чтобы дом был особенно герметичным в целях сохранения энергии и обеспечивает повышенный комфорт. В любом случае это типичная наша цель, но поскольку клиент сделал особый запрос, а дом был очень простой, эффективной формы, у нас была возможность работать с ним. Короче говоря, дом получил рейтинг герметичности 0,9.АЧ50. Если вы не очень хорошо разбираетесь в жаргоне строительной науки, это примерно в 6 раз более воздухонепроницаемо, чем в среднем новый дом , и всего на 0,3 ACH ниже требований к воздухонепроницаемости самого энергоэффективного строительного стандарта в мире. Итак, вполне приличный результат для нашего клиента.

Существуют сотни деталей, которые необходимо тщательно продумать, чтобы сделать дом герметичным, но одним из наиболее часто упускаемых из виду в типичном новом доме является люк для доступа на чердак. Как правило, это отверстие размером 22 на 30 дюймов в потолке вашего дома в некондиционируемое пространство, поэтому оно, безусловно, заслуживает некоторого внимания. (*Особое примечание: обязательно ознакомьтесь с местными строительными нормами и правилами относительно минимальных размеров доступа на чердак, чтобы убедиться, что готовый проем по-прежнему будет соответствовать этим требованиям). Поискав в Интернете простую конструкцию в прошлом, я знал, что не было буквально ни одной хорошей статьи или ресурса по созданию действительно герметичного люка на чердаке. Далее следует простое 10-шаговое руководство по созданию собственного герметичного люка для доступа на чердак с очень небольшими затратами, несколькими часами вашего времени, легкодоступными материалами и методами, доступными для всех, кто хорошо владеет электроинструментами. Каждому шагу и сопроводительному тексту будут предшествовать соответствующие изображения.

Список покупок:

– Два куска косяка внутренней двери длиной 7 футов

– Два куска уплотнителя с прорезью длиной 7 футов

– Один кусок МДФ (Medite) или меламина размером не менее выход на чердак

– Четыре защелки

– Один лист 4 x 8 футов 2″ XPS (жесткий экструдированный пенополистирол)

– Один тюбик строительного клея, совместимого с пеной (например, PL Premium или PL 300)

– Шпаклевка под покраску

– Винты 3″ с полукруглой головкой

– Прокладки

Необходимые инструменты:

– Настольная пила

– Дрель

– Пистолет для чеканки

– Канцелярский нож

900 02 Шаг 1: Купите внутренний дверной косяк 2 × 4. запасы из вашего местного центра снабжения строительными материалами (или любого магазина, который поставляет двери для домов). Обычно он имеет длину 7 футов, и вам понадобится три его части для люка доступа на чердак стандартного размера.

Шаг 2:  На фотографии ниже вы заметите, что на внутреннем дверном косяке по очевидным причинам нет герметика. Тем не менее, в вашем строительном магазине продаются «уплотняющие прокладки», которые они устанавливают в косяках наружных дверей, чтобы защитить их от дождя и ветра. Вам также понадобятся три 7-футовых куска этой уплотнительной прокладки. Вы будете использовать настольную пилу, чтобы сделать пропил в пазу косяка на дверном проеме, чтобы принять этот уплотнитель, как видно на фотографиях в шаге 3 ниже. Вы также можете просто купить косяк наружной двери с уже прорезанным в нем пропилом, но здесь, в Британской Колумбии, этот запас сейчас движется к композитному продукту, чтобы лучше противостоять повреждениям от влаги, поэтому он намного дороже и совершенно не нужен в этом приложении.

Шаг 3:  На приведенных ниже рисунках вы заметите, что теперь вы будете пилить пропил в припуске косяка, а на фотографии справа вы можете увидеть вставленный в него уплотнитель для пропила. Это гибкая пена с виниловым покрытием, которая хорошо сжимается, образуя достаточно воздухонепроницаемое уплотнение, но только при приложении к нему давления. Подробнее об этом позже.

Шаг 4:  Следующие три рисунка показывают заготовку с прорезями и сборкой в ​​форме нашего люка для доступа на чердак  (на этом этапе обязательно выровняйте раму!). Вместо того, чтобы обрезать его так, чтобы он плотно прилегал к отверстию в раме, оставьте немного места для его подгонки даже по краям, чтобы он выглядел по центру вашего отверстия. На втором изображении выше крупным планом показано, как вам придется обрезать косяк на одной детали, чтобы сформировать своего рода удлиненный шпунт или соединение внахлестку, чтобы углы правильно совпадали. На третьем изображении показано, как это будет выглядеть после того, как уплотнительная лента будет вырезана и установлена ​​по всей внутренней поверхности люка. Обратите внимание, что мы видим «верхнюю» или чердачную сторону люка.

Шаг 5:   Далее вам нужно будет вырезать кусок МДФ, меламина или другой гладкой панели, чтобы он поместился внутри вашего чердачного люка. Он будет сидеть прямо поверх вашего уплотнителя. Лучше всего подойдет что-нибудь под покраску, а также лучше потяжелее, так как это поможет сохранить давление на уплотнитель. Положите его внутрь люка на чердаке, слегка придавите, чтобы раздавить уплотнитель, поместив тяжелый груз в центр панели, затем обведите карандашом верхний край по всей внутренней стороне косяка.

Шаг 6:  Затем установите упор настольной пилы таким образом, чтобы, когда верхний край смотрового люка был прижат к упору, снаружи  лезвия врезались точно в карандашную линию , показывающий, где будет располагаться верхняя часть панели после того, как она будет плотно прижата к уплотнителю. Возможно, вы захотите, чтобы кто-то помог вам зафиксировать раму, когда вы ее разрезаете, и помните о том, где находится лезвие, когда вы проталкиваете кусок. После того, как вы закончите, панель должна лежать в люке прямо над вырезом, который вы сделали в раме, как показано на втором рисунке ниже.

Шаг 7:  Это простое кулачковое оборудование, показанное на рисунках ниже, делает все это действительно эффективным. В наружных дверях защелка и защелка плотно прижимают дверь к уплотнителю, образуя герметичное уплотнение. В большинстве типичных чердачных люков на верхнем крае гипсокартона, выступающем в чердачное отверстие, находится только тонкий кусок наклеенной уплотняющей ленты. Мало того, что эта наклеиваемая уплотнительная лента плохо герметизирует воздух, она также печально известна тем, что падает в пыльных условиях (скажем, например, на чердаке, где есть насыпи пушистой вдуваемой целлюлозной изоляции!). Но помимо этого, если на уплотняющую планку с воздушным уплотнением не оказывается постоянное давление, она гораздо менее эффективна. Таким образом, это вышеприведенное оборудование помогает опустить крышку панели вниз, сохраняя постоянное давление между панелью и уплотнителем. Перевернув чердачный люк в этот момент, вы теперь можете увидеть нижнюю сторону крышки (которую вы увидите, когда посмотрите на нее после ее установки), и будет несложно найти оборудование, предварительно просверлить и установить. Будьте хорошим мастером и укладывайте нашу фурнитуру так, чтобы все они были на равном расстоянии от углов панели!

*Ничего не стоит тот факт, что не все кулачковые детали будут работать под углом 90 градусов, поэтому перед покупкой важно посмотреть на детали, чтобы убедиться, что крючок все еще зацепится за защелку под углом 90 градусов. угол.

Шаг 8:  Перед установкой люка для доступа на чердак необходимо изолировать его заднюю сторону, прежде чем устанавливать все на место. Здесь, в Канаде, наше минимальное требование к изоляции чердака составляет R-40 (это метрическое значение коэффициента теплопередачи 0,142, если вы находитесь в Европе или фактически используете единицы, которые мы должны использовать в Канаде!). Итак, в нашем случае это означает около 8 дюймов жесткой пены XPS (которое имеет r-значение примерно R-5 на дюйм). Эту пену следует разрезать на  наружный размер коробки люка доступа на чердак, которую вы предварительно собрали. Когда вы отрежете четыре детали, склейте их вместе с помощью строительного клея, предназначенного для работы с пеной, а затем приклейте весь этот пенопластовый блок к задней стороне панели люка по центру (как здесь). Когда крышка будет окончательно установлена, пенопласт будет накладываться на раму люка чердака, помогая уменьшить тепловые мостики дверного косяка. Каждая мелочь помогает! Вы можете предварительно покрасить и переустановить оборудование на крышке панели, как я сделал здесь (то же самое с рамой люка), чтобы после установки всего этого над головой было меньше работы. (Обязательно покрасьте все шесть сторон панели, чтобы она не деформировалась со временем.)

Шаг 9:  Ниже показан снимок люка рамы , установленного в чердачное отверстие. Как видите, гипсокартонщики сделали свое обычное дело, в результате чего гипсокартон потолка выступает в обрамленное отверстие чердачного люка. Вы просто установите свой люк поверх этого гипсокартона, отцентрируете его в пространстве, вставив прокладки между его задней стороной и рамой, где будут ваши винты, а затем закрепите его на месте. Обратите внимание: Очень важно правильно детализировать люк на чердак с помощью герметика. Как видно на фото, нижний край рамы люка зачеканен до края гипсокартона. Если это не будет сделано усердно, то ваш люк на чердаке может быть как угодно плотно прижат к уплотнителю без какого-либо результата; воздух просто будет просачиваться между гипсокартоном и рамой люка, полностью сводя на нет все усилия, которые вы приложили. На самом деле, я нанес полоску герметика вдоль верхнего края гипсокартона, прежде чем установить люк на место, просто чтобы не было Два уровня защиты для герметичности сборки. Если вы действительно хотите пройти лишнюю милю, вам также следует распылить пену на любой небольшой зазор между рамой и внешней частью рамы люка для доступа на чердак (но любой, кто идет на такие длины, вероятно, должен иметь доступ к чердаку сбоку снаружи).
